高考物理湖南卷3年（2021-2023）真题汇编-热学、光学、近代物理
展开
这是一份高考物理湖南卷3年（2021-2023）真题汇编-热学、光学、近代物理，共12页。试卷主要包含了单选题，多选题，解答题等内容，欢迎下载使用。

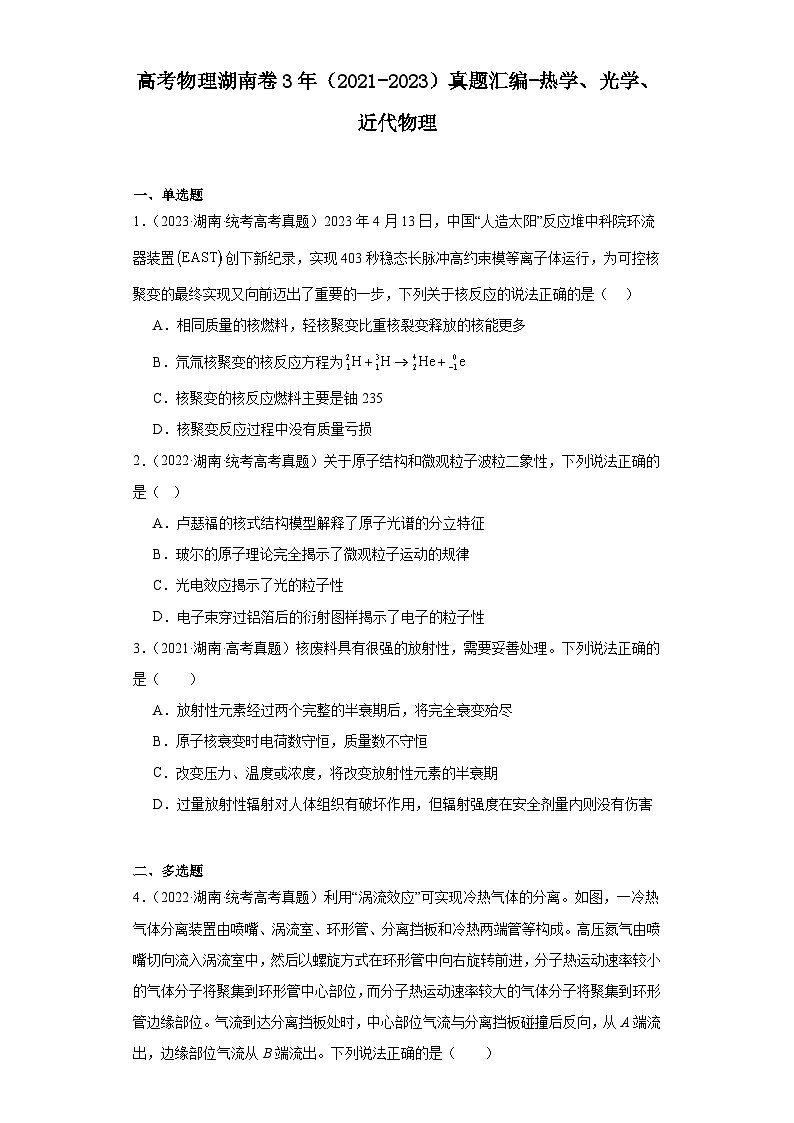

高考物理湖南卷3年（2021-2023）真题汇编-热学、光学、近代物理
一、单选题
1．（2023·湖南·统考高考真题）2023年4月13日，中国“人造太阳”反应堆中科院环流器装置创下新纪录，实现403秒稳态长脉冲高约束模等离子体运行，为可控核聚变的最终实现又向前迈出了重要的一步，下列关于核反应的说法正确的是（ ）
A．相同质量的核燃料，轻核聚变比重核裂变释放的核能更多
B．氘氚核聚变的核反应方程为
C．核聚变的核反应燃料主要是铀235
D．核聚变反应过程中没有质量亏损
2．（2022·湖南·统考高考真题）关于原子结构和微观粒子波粒二象性，下列说法正确的是（ ）
A．卢瑟福的核式结构模型解释了原子光谱的分立特征
B．玻尔的原子理论完全揭示了微观粒子运动的规律
C．光电效应揭示了光的粒子性
D．电子束穿过铝箔后的衍射图样揭示了电子的粒子性
3．（2021·湖南·高考真题）核废料具有很强的放射性，需要妥善处理。下列说法正确的是（ ）
A．放射性元素经过两个完整的半衰期后，将完全衰变殆尽
B．原子核衰变时电荷数守恒，质量数不守恒
C．改变压力、温度或浓度，将改变放射性元素的半衰期
D．过量放射性辐射对人体组织有破坏作用，但辐射强度在安全剂量内则没有伤害
二、多选题

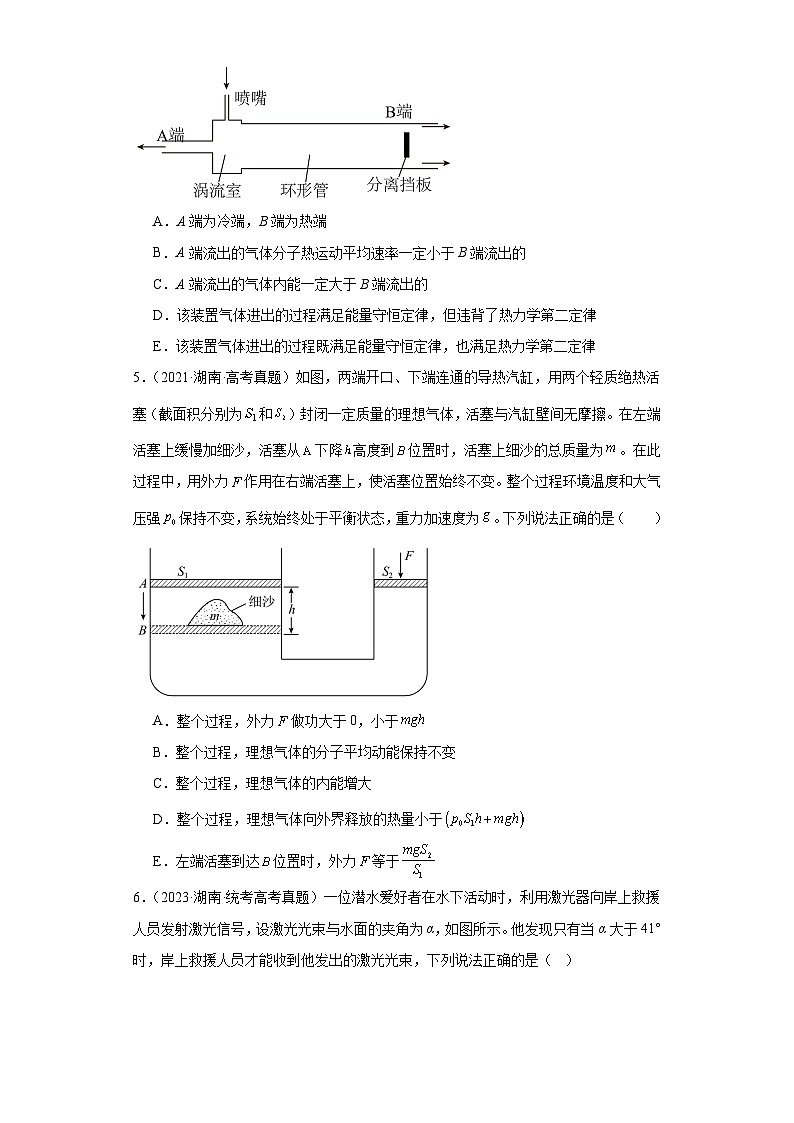

4．（2022·湖南·统考高考真题）利用“涡流效应”可实现冷热气体的分离。如图，一冷热气体分离装置由喷嘴、涡流室、环形管、分离挡板和冷热两端管等构成。高压氮气由喷嘴切向流入涡流室中，然后以螺旋方式在环形管中向右旋转前进，分子热运动速率较小的气体分子将聚集到环形管中心部位，而分子热运动速率较大的气体分子将聚集到环形管边缘部位。气流到达分离挡板处时，中心部位气流与分离挡板碰撞后反向，从A端流出，边缘部位气流从B端流出。下列说法正确的是（ ）
A．A端为冷端，B端为热端
B．A端流出的气体分子热运动平均速率一定小于B端流出的
C．A端流出的气体内能一定大于B端流出的
D．该装置气体进出的过程满足能量守恒定律，但违背了热力学第二定律
E．该装置气体进出的过程既满足能量守恒定律，也满足热力学第二定律
5．（2021·湖南·高考真题）如图，两端开口、下端连通的导热汽缸，用两个轻质绝热活塞（截面积分别为和）封闭一定质量的理想气体，活塞与汽缸壁间无摩擦。在左端活塞上缓慢加细沙，活塞从下降高度到位置时，活塞上细沙的总质量为。在此过程中，用外力作用在右端活塞上，使活塞位置始终不变。整个过程环境温度和大气压强保持不变，系统始终处于平衡状态，重力加速度为。下列说法正确的是（ ）
A．整个过程，外力做功大于0，小于
B．整个过程，理想气体的分子平均动能保持不变
C．整个过程，理想气体的内能增大
D．整个过程，理想气体向外界释放的热量小于
E．左端活塞到达位置时，外力等于

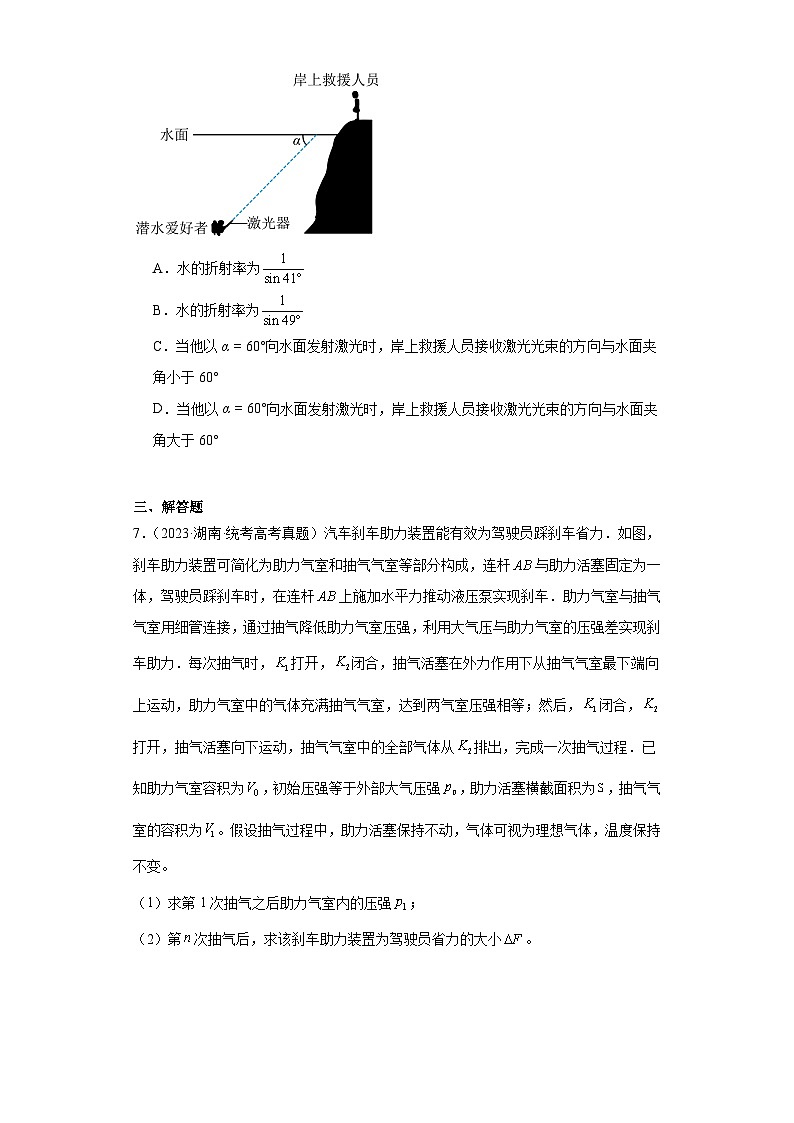

6．（2023·湖南·统考高考真题）一位潜水爱好者在水下活动时，利用激光器向岸上救援人员发射激光信号，设激光光束与水面的夹角为α，如图所示。他发现只有当α大于41°时，岸上救援人员才能收到他发出的激光光束，下列说法正确的是（ ）
A．水的折射率为
B．水的折射率为
C．当他以α = 60°向水面发射激光时，岸上救援人员接收激光光束的方向与水面夹角小于60°
D．当他以α = 60°向水面发射激光时，岸上救援人员接收激光光束的方向与水面夹角大于60°
三、解答题
7．（2023·湖南·统考高考真题）汽车刹车助力装置能有效为驾驶员踩刹车省力．如图，刹车助力装置可简化为助力气室和抽气气室等部分构成，连杆与助力活塞固定为一体，驾驶员踩刹车时，在连杆上施加水平力推动液压泵实现刹车．助力气室与抽气气室用细管连接，通过抽气降低助力气室压强，利用大气压与助力气室的压强差实现刹车助力．每次抽气时，打开，闭合，抽气活塞在外力作用下从抽气气室最下端向上运动，助力气室中的气体充满抽气气室，达到两气室压强相等；然后，闭合，打开，抽气活塞向下运动，抽气气室中的全部气体从排出，完成一次抽气过程．已知助力气室容积为，初始压强等于外部大气压强，助力活塞横截面积为，抽气气室的容积为。假设抽气过程中，助力活塞保持不动，气体可视为理想气体，温度保持不变。
（1）求第1次抽气之后助力气室内的压强；
（2）第次抽气后，求该刹车助力装置为驾驶员省力的大小。
8．（2022·湖南·统考高考真题）如图，小赞同学设计了一个液体拉力测量仪。一个容积的导热汽缸下接一圆管，用质量、横截面积的活塞封闭一定质量的理想气体，活塞与圆管壁间摩擦不计。活塞下端用轻质细绳悬挂一质量的U形金属丝，活塞刚好处于A位置。将金属丝部分浸入待测液体中，缓慢升起汽缸，使金属丝从液体中拉出，活塞在圆管中的最低位置为B。已知A、B间距离，外界大气压强，重力加速度取，环境温度保持不变，求：
（1）活塞处于A位置时，汽缸中的气体压强；
（2）活塞处于B位置时，液体对金属丝拉力F的大小。
9．（2021·湖南·高考真题）小赞同学设计了一个用电子天平测量环境温度的实验装置，如图所示。导热汽缸开口向上并固定在桌面上，用质量、截面积的活塞封闭一定质量的理想气体，活塞与汽缸壁间无摩擦。一轻质直杆中心置于固定支点上，左端用不可伸长的细绳竖直悬挂活塞，右端用相同细绳竖直悬挂一个质量的铁块，并将铁块放置到电子天平上。当电子天平示数为时，测得环境温度。设外界大气压强，重力加速度。
（1）当电子天平示数为时，环境温度为多少？
（2）该装置可测量的最高环境温度为多少？
10．（2021·湖南·高考真题）我国古代著作《墨经》中记载了小孔成倒像的实验，认识到光沿直线传播。身高的人站在水平地面上，其正前方处的竖直木板墙上有一个圆柱形孔洞，直径为、深度为，孔洞距水平地面的高度是人身高的一半。此时，由于孔洞深度过大，使得成像不完整，如图所示。现在孔洞中填充厚度等于洞深的某种均匀透明介质，不考虑光在透明介质中的反射。
（i）若该人通过小孔能成完整的像，透明介质的折射率最小为多少？
（ii）若让掠射进入孔洞的光能成功出射，透明介质的折射率最小为多少？
11．（2022·湖南·统考高考真题）如图，某种防窥屏由透明介质和对光完全吸收的屏障构成，其中屏障垂直于屏幕平行排列，可实现对像素单元可视角度的控制（可视角度定义为某像素单元发出的光在图示平面内折射到空气后最大折射角的2倍）。透明介质的折射率，屏障间隙。发光像素单元紧贴屏下，位于相邻两屏障的正中间．不考虑光的衍射。
（1）若把发光像素单元视为点光源，要求可视角度控制为60°，求屏障的高度d；
（2）若屏障高度，且发光像素单元的宽度不能忽略，求像素单元宽度x最小为多少时，其可视角度刚好被扩为180°（只要看到像素单元的任意一点，即视为能看到该像素单元）。
参考答案：
1．A
【详解】A．相同质量的核燃料，轻核聚变比重核裂变释放的核能更多，A正确；
B．根据质量数守恒和核电荷数守恒可知，氘氚核聚变的核反应方程为
B错误；
C．核聚变的核反应燃料主要是氘核和氚核，C错误；
D．核聚变反应过程中放出大量能量，有质量亏损，D错误。
故选A。
2．C
【详解】A．波尔的量子化模型很好地解释了原子光谱的分立特征，A错误；
B．玻尔的原子理论成功的解释了氢原子的分立光谱，但不足之处，是它保留了经典理论中的一些观点，如电子轨道的概念，还不成完全揭示微观粒子的运动规律，B错误；
C．光电效应揭示了光的粒子性，C正确；
D．电子束穿过铝箔后的衍射图样，证实了电子的波动性，质子、中子及原子、分子均具有波动性，D错误。
故选C。
3．D
【详解】A．放射性元素的半衰期是大量的放射性元素衰变的统计规律，对少量的个别的原子核无意义，则放射性元素完全衰变殆尽的说法错误，故A错误；
B．原子核衰变时满足电荷数守恒，质量数守恒，故B错误；
C．放射性元素的半衰期是由原子核的自身结构决定的，而与物理环境如压力、温度或浓度无关，与化学状态无关，故C错误；
D．过量放射性辐射包含大量的射线，对人体组织有破坏作用，但辐射强度在安全剂量内则没有伤害，故D正确；
故选D。
4．ABE
【详解】A. 依题意，中心部位为热运动速率较低的气体，与挡板相作用后反弹，从A端流出，而边缘部份热运动速率较高的气体从B端流出；同种气体分子平均热运动速率较大、其对应的温度也就较高，所以A端为冷端、B端为热端，故A正确；
B．依题意，A端流出的气体分子热运动速率较小，B端流出的气体分子热运动速率较大，所以从A端流出的气体分子热运动平均速度小于从B端流出的，故B正确；
C．A端流出的气体分子热运动速率较小，B端流出的气体分子热运动速率较大，则从A端流出的气体分子平均动能小于从B端流出的气体分子平均动能，内能的多少还与分子数有关；依题意，不能得出从A端流出的气体内能一定大于从B端流出的气体内能，故C错误；
DE．该装置将冷热不均气体的进行分离，喷嘴处有高压，即通过外界做功而实现的，并非是自发进行的，没有违背热力学第二定律；温度较低的从A端出、较高的从B端出，也符合能量守恒定律，故D错误，E正确。
故选ABE。
5．BDE
【详解】A. 根据做功的两个必要因素有力和在力的方向上有位移，由于活塞没有移动，可知整个过程，外力F做功等于0，A错误；
BC. 根据汽缸导热且环境温度没有变，可知汽缸内的温度也保持不变，则整个过程，理想气体的分子平均动能保持不变，内能不变，B正确，C错误；
D. 由内能不变可知理想气体向外界释放的热量等于外界对理想气体做的功：
D正确；
E. 左端活塞到达 B 位置时，根据压强平衡可得：
即：
E正确。
故选BDE。
6．BC
【详解】AB．他发现只有当α大于41°时，岸上救援人员才能收到他发出的激光光束，则说明α = 41°时激光恰好发生全反射，则
则
A错误、B正确；
CD．当他以α = 60°向水面发射激光时，入射角i1 = 30°，则根据折射定律有
nsini1 = sini2
折射角i2大于30°，则岸上救援人员接收激光光束的方向与水面夹角小于60°，C正确、D错误。
故选BC。
7．（1）；（2）
【详解】（1）以助力气室内的气体为研究对象，则初态压强p0，体积V0，第一次抽气后，气体体积
根据玻意耳定律
解得
（2）同理第二次抽气
解得
以此类推……
则当n次抽气后助力气室内的气体压强
则刹车助力系统为驾驶员省力大小为
8．（1）；（2）
【详解】（1）将活塞与金属丝视为一整体，因平衡则有
代入数据解得
（2）当活塞在B位置时，汽缸内压强为p2，则有
代入数据解得
将活塞与金属丝视为一整体，因平衡则有
联立解得
9．（1）297K；（2）309K
【详解】（1）由电子天平示数为600.0g时，则细绳对铁块拉力为
又：铁块和活塞对细绳的拉力相等，则汽缸内气体压强等于大气压强
①
当电子天平示数为400.0g时，设此时汽缸内气体压强为p2，对受力分析有
②
由题意可知，汽缸内气体体积不变，则压强与温度成正比：
③
联立①②③式解得
（2）环境温度越高，汽缸内气体压强越大，活塞对细绳的拉力越小，则电子秤示数越大，由于细绳对铁块的拉力最大为0，即电子天平的示数恰好为1200g时，此时对应的环境温度为装置可以测量最高环境温度。设此时汽缸内气体压强为p3，对受力分析有
④
又由汽缸内气体体积不变，则压强与温度成正比
⑤
联立①④⑤式解得
10．（i）1.38；（ii）1.7
【详解】（i）根据题意作出如下光路图
当孔在人身高一半时有
tanθ = = ≈ ，sinθ = 0.8，
tanα = ，sinα =
由折射定律有
n =
（ii）若让掠射进入孔洞的光能成功出射，则可画出如下光路图
根据几何关系有
【点睛】
11．（1）1.55mm；（2）0.35mm
【详解】（1）发光像素单元射到屏障上的光被完全吸收，考虑射到屏障顶端的光射到透明介质和空气界面，折射后从界面射向空气，由题意可知θ=60°，则
在介质中的入射角为i，则
解得
由几何关系
解得
（2）若视角度刚好被扩为180°，则，此时光线在界面发生全反射，此时光线在界面处的入射角
解得
C=30°
此时发光像素单元发光点距离屏障的距离为
像素单元宽度x最小为
