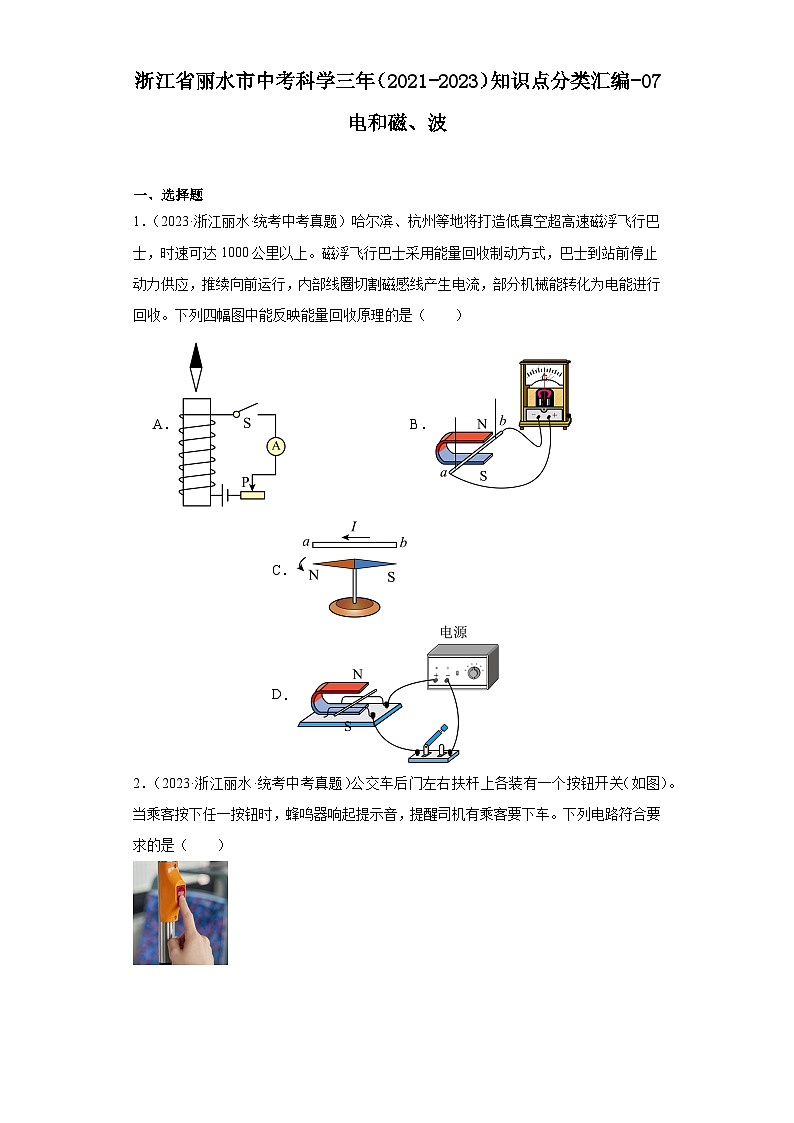

浙江省丽水市中考科学三年（2021-2023）知识点分类汇编-07电和磁、波

一、选择题
1．（2023·浙江丽水·统考中考真题）哈尔滨、杭州等地将打造低真空超高速磁浮飞行巴士，时速可达1000公里以上。磁浮飞行巴士采用能量回收制动方式，巴士到站前停止动力供应，推续向前运行，内部线圈切割磁感线产生电流，部分机械能转化为电能进行回收。下列四幅图中能反映能量回收原理的是（　　）
A．   B．     C．   D．

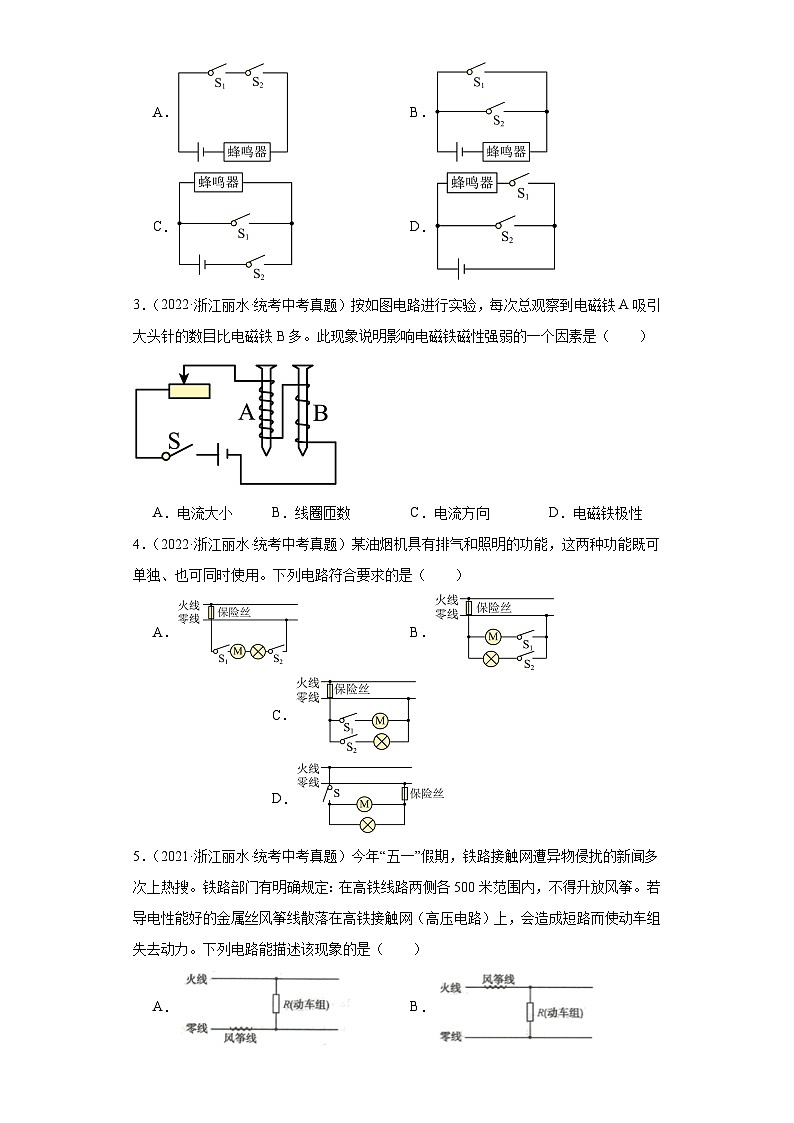

2．（2023·浙江丽水·统考中考真题）公交车后门左右扶杆上各装有一个按钮开关（如图）。当乘客按下任一按钮时，蜂鸣器响起提示音，提醒司机有乘客要下车。下列电路符合要求的是（　　）

A．   B．
C．   D．
3．（2022·浙江丽水·统考中考真题）按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。此现象说明影响电磁铁磁性强弱的一个因素是（　　）

A．电流大小 B．线圈匝数 C．电流方向 D．电磁铁极性
4．（2022·浙江丽水·统考中考真题）某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用。下列电路符合要求的是（　　）
A． B． C． D．

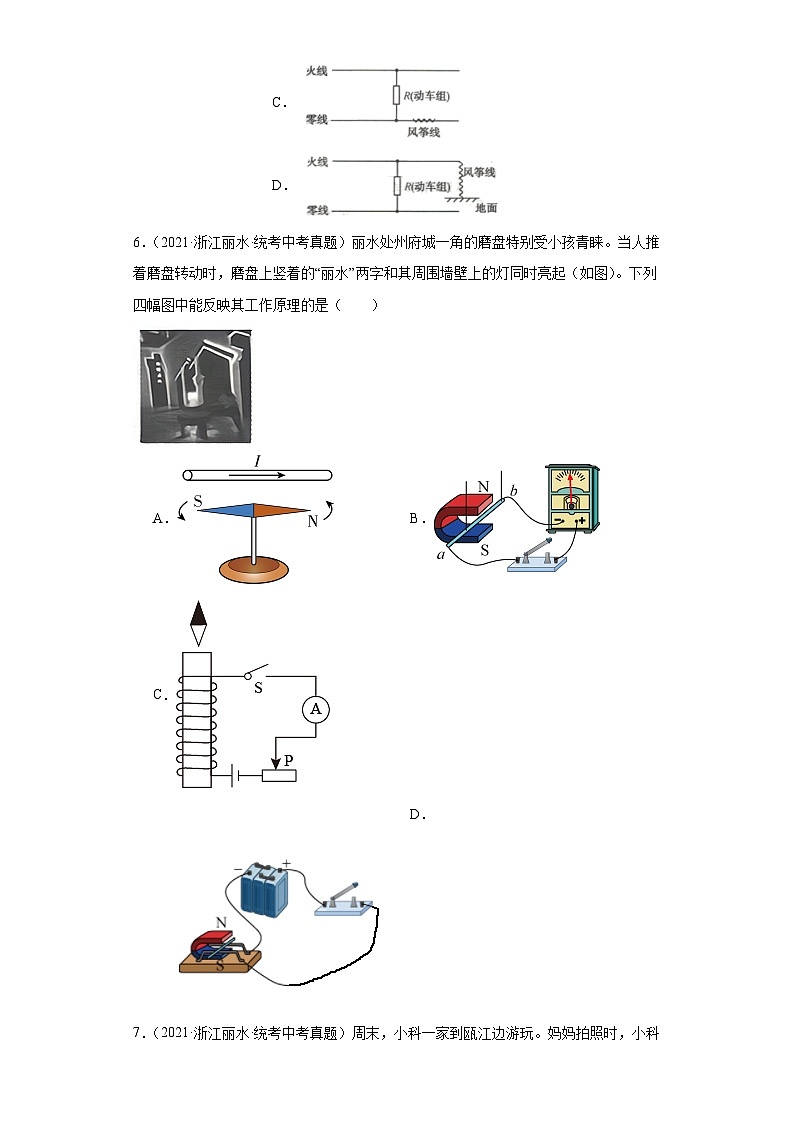

5．（2021·浙江丽水·统考中考真题）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜。铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能描述该现象的是（　　）
A． B． C． D．
6．（2021·浙江丽水·统考中考真题）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映其工作原理的是（　　）

A． B．
C． D．
7．（2021·浙江丽水·统考中考真题）周末，小科一家到瓯江边游玩。妈妈拍照时，小科正在欣赏美景：对岸树木的倒影、水中的鱼“影”…，此时地面上留下了他的身影。关于“影”的形成原理，下列说法不正确的是（　　）

A．妈妈的摄“影”光的折射
B．树木的倒“影”光的反射
C．水中的鱼“影”光的反射
D．小科的身“影”光的直线传播
8．（2022·浙江丽水·统考中考真题）李白的名句“举杯邀明月对影成三人”中，涉及到的光学知识理解正确的是：（　　）

A．空中的明月是光源 B．杯中的人影是光的折射形成的
C．地上的人影是光沿直线传播形成的 D．月光能照射到人说明光的传播需要介质
9．（2023·浙江丽水·统考中考真题）下列现象中由光的折射形成的是（　　）
A．  树荫下的光斑 B．  “折断”的铅笔
C．  镜中的像 D．  日食

二、简答题
10．（2021·浙江丽水·统考中考真题）智能家居带给我们健康、舒适的生活，如智能马桶（图甲）。某品牌智能马桶座圈的简易加热电路如图乙所示，电阻R1和R2是阻值恒定的电热丝，单刀双掷开关S2可接a或b，再通过开关S1的通断，实现“高、中、低”三种温档的调节，其中低温档的功率为20瓦，电阻R2为1210欧

（1）座圈加热时，把电能转化为___________能；
（2）当开关S1闭合、S2接a时，该座圈的电路相当于下列选项中的___________；

（3）1千瓦时的电能可供该座圈低温档工作多少小时___________？
（4）该座圈处于中温档工作时的电功率为多少___________

三、探究题
11．（2023·浙江丽水·统考中考真题）小科通过实验对“串联电路各部分电压的关系”进行了验证。利用学生电源、小灯泡2个、电压表1个、开关1个、导线若干等器材，按图甲电路逐一接入电压表进行实验。

（1）实验中小灯泡L1、L2的规格应___________（填“相同”或“不同”）；
（2）在被测电压难以估计时，为避免电压过大而损坏电压表，应正确选择量程，具体操作是___________；
（3）某次测量时电压表示数如图乙，则读数为___________伏；
（4）整理实验数据时，小科发现两灯泡上的电压U1、U2之和略小于两灯泡两端的总电压U，与预期结果不相符。换用其他器材并规范操作，多次实验后结果均相同，其原因可能是___________。
12．（2022·浙江丽水·统考中考真题）为研究“电流与电压的关系”，小科和小丽设计了如图甲的电路，其中电源电压恒定不变定值电阻R为5欧。

实验次数
一
二
三
电压/V
1.0
1.5
2.0
电流/A
0.2
0.3
0.4
（1）如图甲，若滑片P向右移时接入的阻值变小，则待接导线应与______相连（填字母）；
（2）闭合开关，小科发现电压表指针不偏转，电流表指针偏转，则故障可能是______。
（3）小科排除故障后，通过实验获得数据如表，分析数据可得出结论是______。
（4）小丽用另一组同规格器材进行实验，获得的数据作出U-I关系如图乙，发现与预期结果不一样，分析实验过程中可能存在的问题有______。

参考答案：
1．B
【详解】由题意可知，巴士到站前停止动力供应，推续向前运行，内部线圈切割磁感线产生电流，部分机械能转化为电能，这是电磁感应现象。
A．图中装置是通电螺线管，当开关闭合时，螺线管产生磁场，因此是电流的磁效应，故A不符合题意；
B．图中导体在磁场中做切割磁感线运动时就能在闭合电路中产生感应电流，是电磁感应现象，故B符合题意；
C．图中的实验是奥斯特实验，是探究电流的磁效应，故C不符合题意；
D．图中的装置是探究通电导体在磁场中受力运动的实验，是将电能转化为机械能，为电动机的原理，故D不符合题意。
故选B。
2．B
【详解】根据题意可知，当乘客按下任一按钮时，蜂鸣器响起提示音，提醒司机有乘客要下车，这说明两个开关互不影响，是并联的，然后与蜂鸣器串联接入电路中，故B符合题意，ACD不符合题意。
故选B。
3．B
【详解】由图知道，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多，此实验说明电磁铁的磁性强弱与线圈匝数有关，故B符合题意。
故选B。
4．C
【详解】根据题意知道，油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用，说明电动机和照明灯独立工作、互不影响即为并联，电动机和照明灯分别由各自支路上的开关控制，根据家庭电路安全用电的原则，开关应控制火线，只有一个保险丝的情况下，保险丝应该接在火线上，故只有C符合题意。
故选C。
5．D
【详解】导电性能好的金属丝风筝线散落在高铁接触网上时，金属丝与大地相连，直接将火线与大地连接，此时动车组被短路，没有电流经过动车组，所以动车组失去动力。
ABC．三图中动车组没有被短路，动车组连接在火线与零线之间，有电流流过动车组，动车组仍然有动力，故ABC不符合题意；
D．风筝线金属丝将火线与大地相连，没有电流流过动车组，动车组被短路，故D符合题意。
故选D。
6．B
【详解】当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起，说明磨盘转动时将机械能转化为了电能，磨盘相当于发电机，原理是电磁感应。
A．图中是奥斯特实验装置，能证明电流周围存在磁场，故A不符合题意；
B．图中没有电源，闭合开关后，当磁场中的导体做切割磁感线运动时，灵敏电流计的指针会偏转，这是电磁感应现象，故B符合题意；
C．图中移动滑动变阻器的滑片可改变电磁铁线圈中的电流大小，从而改变电磁铁的磁场，可以探究电磁铁的磁场强弱与电流大小的关系，故C不符合题意；
D．图中有电源，当磁场中的导体通电后，导体会受到磁场力的作用而运动起来，能证明通电导体在磁场中受力，是电动机的工作原理，故D不符合题意。
故选B。
7．C
【详解】A．妈妈的摄“影”，属于凸透镜成像，是光的折射形成的，故A正确，不符合题意；
B．树木的倒“影”，属于平面镜成像，是光的反射形成的，故B正确，不符合题意；
C．水中的鱼“影”，是光的折射形成的，故C错误，符合题意；
D．小科的身“影”，是光的直线传播形成的，故D正确，不符合题意。
故选C。
8．C
【详解】A．自身能发光的物体叫光源，空中的明月自身不能发光，所以不是光源，故A错误；
B．酒杯中的人影是由于人关于杯中酒液面发生反射形成的虚像，故B错误；
C．地面上的人影，是人挡住了月亮反射来的光，所以，人影是光沿直线传播形成的，故C正确；
D．光的传播不需要介质，故D错误。
故选C。
9．B
【详解】A．树荫下的光斑是小孔成像现象，是光的直线传播形成的，故A不符合题意；
B．“折断”的铅笔是由于光的折射形成的，故B符合题意；
C．镜中的像属于平面镜成像现象，是由光的反射形成的，故C不符合题意；
D．日食是由光的直线传播形成的，故D不符合题意。
故选B。
10． 内 C 50h 40W
【详解】（1）[1]座圈加热时，消耗电能，产生内能，把电能转化为内能。
（2）[2]当开关S1闭合、S2接a时，R1与R2并联。
A．电路中只有R1的简单电路，故A不符合题意；
B．电路中两个电阻串联，故B不符合题意；
C．电路中两个电阻并联，故C符合题意。
故选C。
（3）[3]1千瓦时的电能可供该座圈低温档工作的时间

（4）[4]低温档时，两个电阻串联，总电阻

R1的阻值
R1=R总-R2=2420Ω-1210Ω=1210Ω
中温挡时，电路中只有R1工作，中温档工作时的电功率

11． 不同 先拿被测电路的另一个线头迅速试触电压表的最大量程的按线柱，若指针偏转角度太小，再使用较小的量程 1.5 导线有电阻，两端存在电压
【详解】（1）[1]实验是探究串联电路中各部分电压的关系，由于串联电路电流处处相等，实验中小灯泡L1、L2的规格应不同，灯泡的两端电压不同，实验结论更具有普遍性。
（2）[2]在被测电压难以估计时，为避免电压过大而损坏电压表，根据试触法可知，可先拿被测电路的另一个线头迅速试触电压表的最大量程的按线柱，若指针偏转角度太小，再使用较小的量程。
（3）[3]如图乙可知，电压表选择小量程接入电路中，分度值为0.1V，其读数为1.5V。
（4）[4]实验中，预期的实验结果应是两灯泡上的电压U1、U2之和等于两灯泡两端的总电压U，但实际上导线有电阻，两端存在电压，分担了很小部分的电源电压，因此两灯泡上的电压U1、U2之和略小于两灯泡两端的总电压U。
12． B
电阻R短路（或电压表断路） 电阻一定时，电流与电压成正比 电流表未调零且指针偏左，电压表未调零且指针偏右，前两种同时存在
【详解】（1）[1]滑片P向右移时接入的阻值变小，说明接入阻值长度变短，由此可知，滑动变阻器是右下接线柱B接入电路。
（2）[2]电流表指针偏转说明有电流通过，排除断路电压表无示数，说明定值电阻两端无电压，即说明R被短路（或电压表断路）。
（3）[3]由表格数据知道，电压变大，电流变大，比值不变。由此得出结论为：电阻一定时，电流和电压成正比。
（4）[4]由图乙知道，当电流为0时，电压表有示数，说明电压表没有调零，指针偏右；或者是电流表没有调零，指针偏左。
