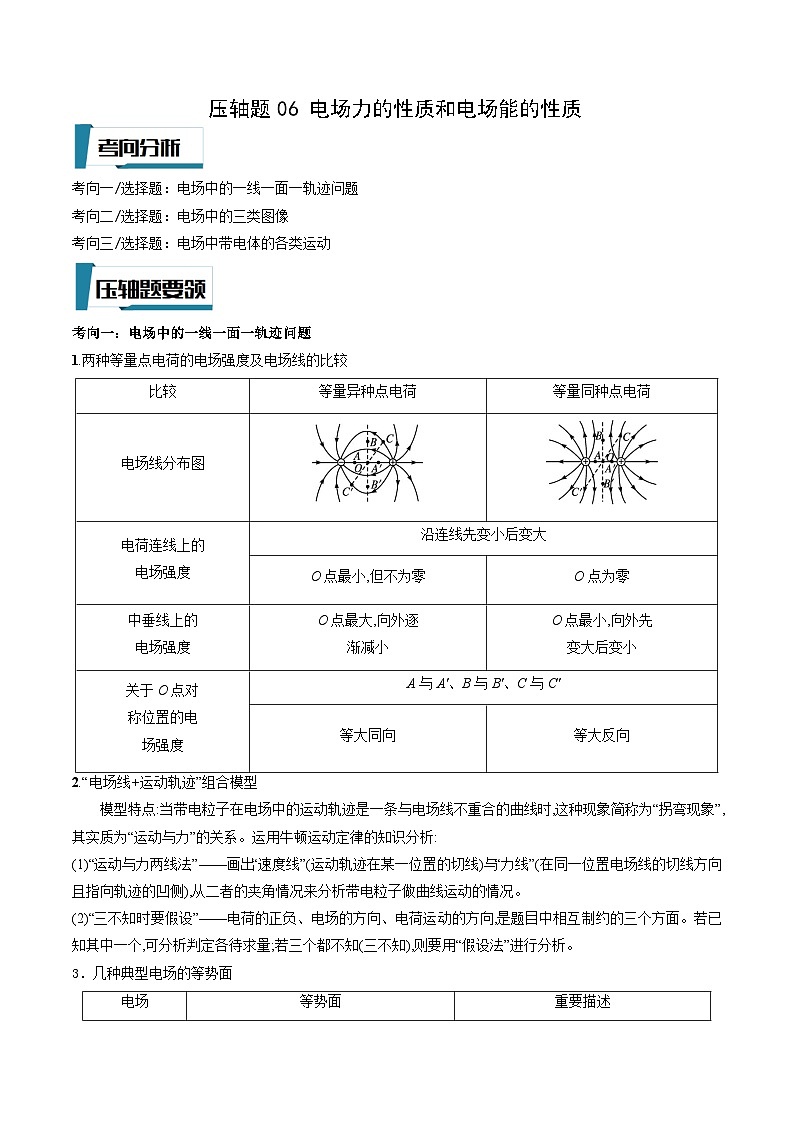

压轴题06 电场力的性质和电场能的性质

考向一/选择题：电场中的一线一面一轨迹问题
考向二/选择题：电场中的三类图像
考向三/选择题：电场中带电体的各类运动

考向一：电场中的一线一面一轨迹问题
1.两种等量点电荷的电场强度及电场线的比较
比较
等量异种点电荷
等量同种点电荷
电场线分布图


电荷连线上的
电场强度
沿连线先变小后变大
O点最小,但不为零
O点为零
中垂线上的
电场强度
O点最大,向外逐
渐减小
O点最小,向外先
变大后变小
关于O点对
称位置的电
场强度
A与A'、B与B'、C与C'
等大同向
等大反向
2.“电场线+运动轨迹”组合模型
模型特点:当带电粒子在电场中的运动轨迹是一条与电场线不重合的曲线时,这种现象简称为“拐弯现象”,其实质为“运动与力”的关系。运用牛顿运动定律的知识分析:
(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧),从二者的夹角情况来分析带电粒子做曲线运动的情况。
(2)“三不知时要假设”——电荷的正负、电场的方向、电荷运动的方向,是题目中相互制约的三个方面。若已知其中一个,可分析判定各待求量;若三个都不知(三不知),则要用“假设法”进行分析。

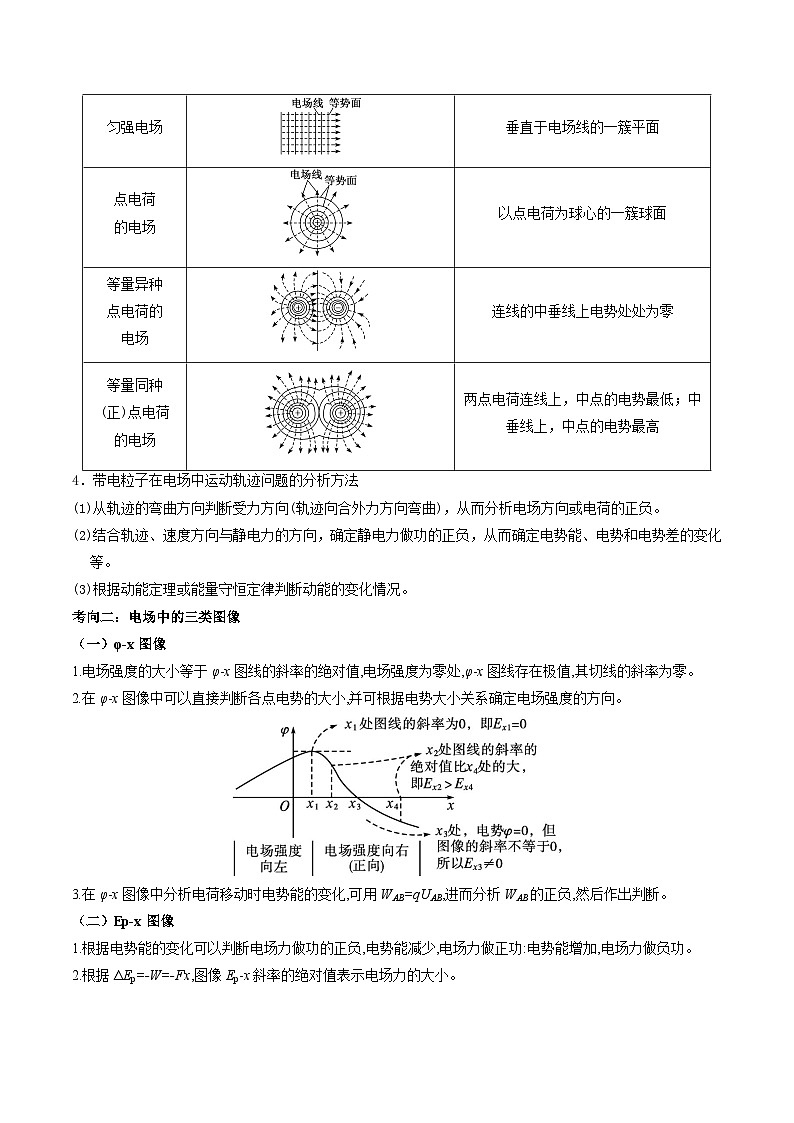

3．几种典型电场的等势面
电场
等势面
重要描述
匀强电场

垂直于电场线的一簇平面
点电荷
的电场

以点电荷为球心的一簇球面
等量异种
点电荷的
电场

连线的中垂线上电势处处为零
等量同种
(正)点电荷
的电场

两点电荷连线上，中点的电势最低；中垂线上，中点的电势最高
4．带电粒子在电场中运动轨迹问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负。
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化等。
(3)根据动能定理或能量守恒定律判断动能的变化情况。
考向二：电场中的三类图像
（一）φ-x图像
1.电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。
2.在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

3.在φ-x图像中分析电荷移动时电势能的变化,可用WAB=qUAB,进而分析WAB的正负,然后作出判断。
（二）Ep-x图像
1.根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。
2.根据ΔEp=-W=-Fx,图像Ep-x斜率的绝对值表示电场力的大小。

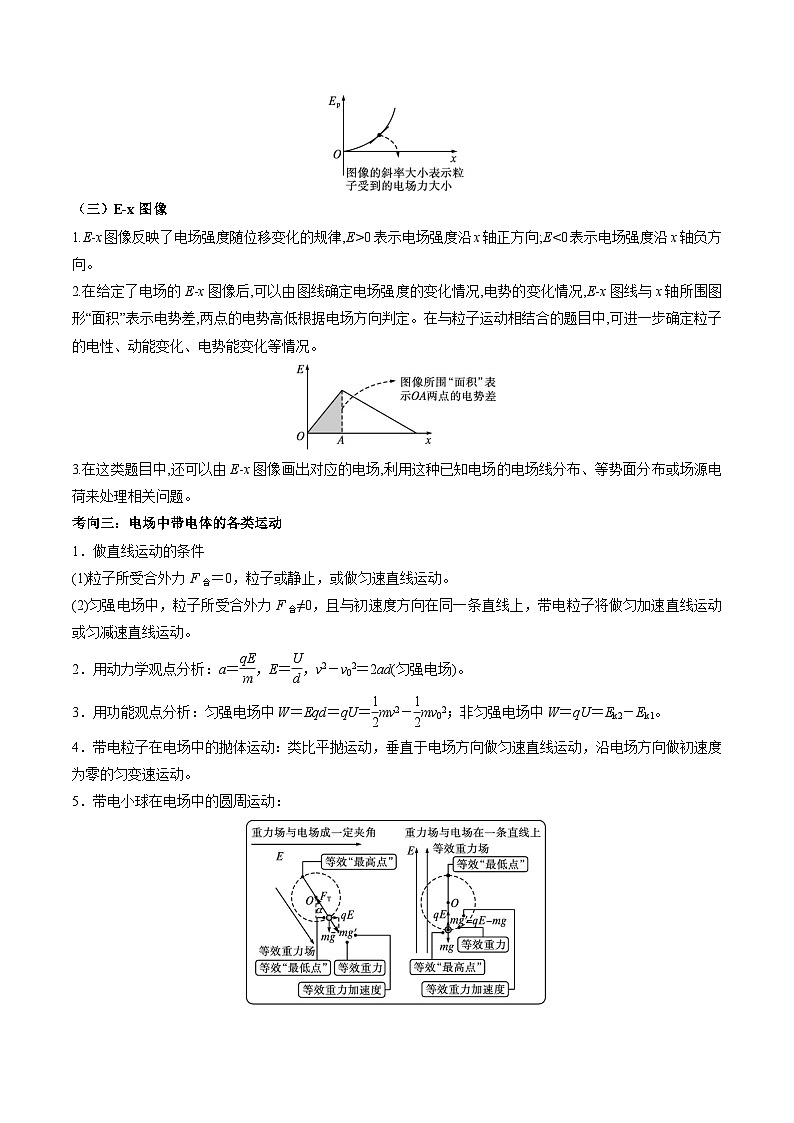

（三）E-x图像
1.E-x图像反映了电场强度随位移变化的规律,E>0表示电场强度沿x轴正方向;E
