浙教版八年级下册第6节 家庭用电精品同步达标检测题

这是一份浙教版八年级下册第6节 家庭用电精品同步达标检测题，共9页。试卷主要包含了 D， B， A， C， ②④①③等内容，欢迎下载使用。

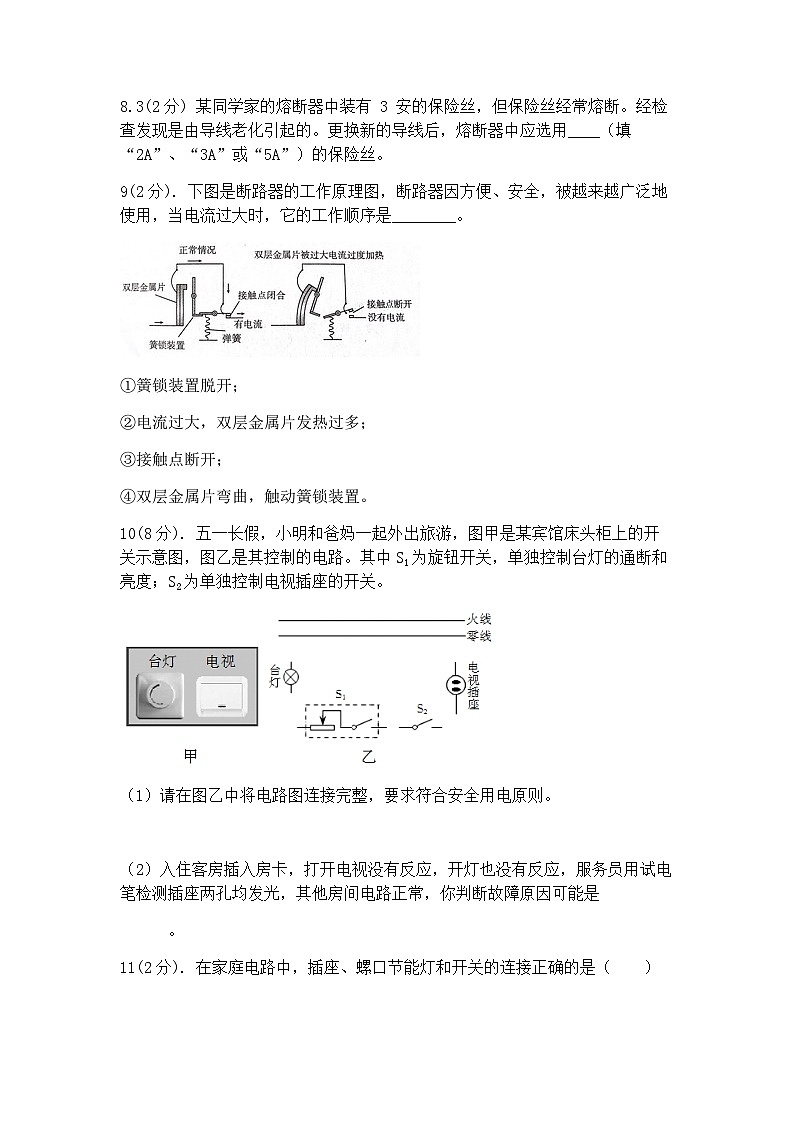

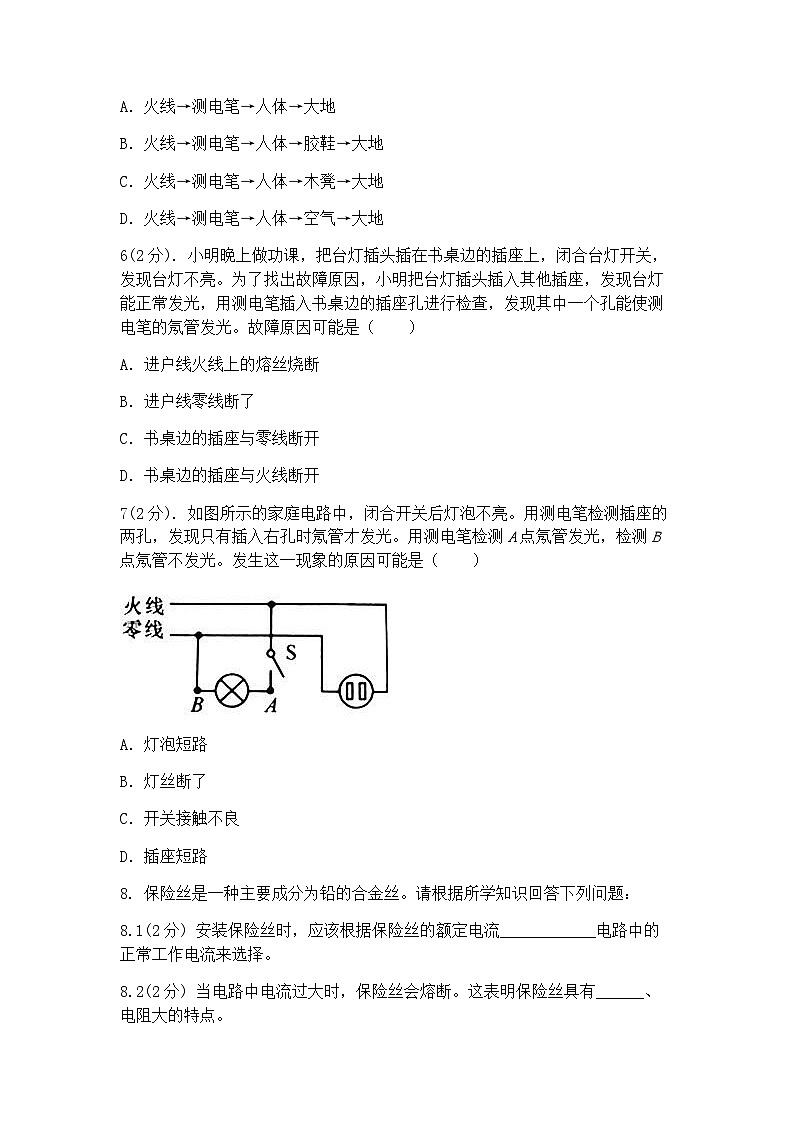

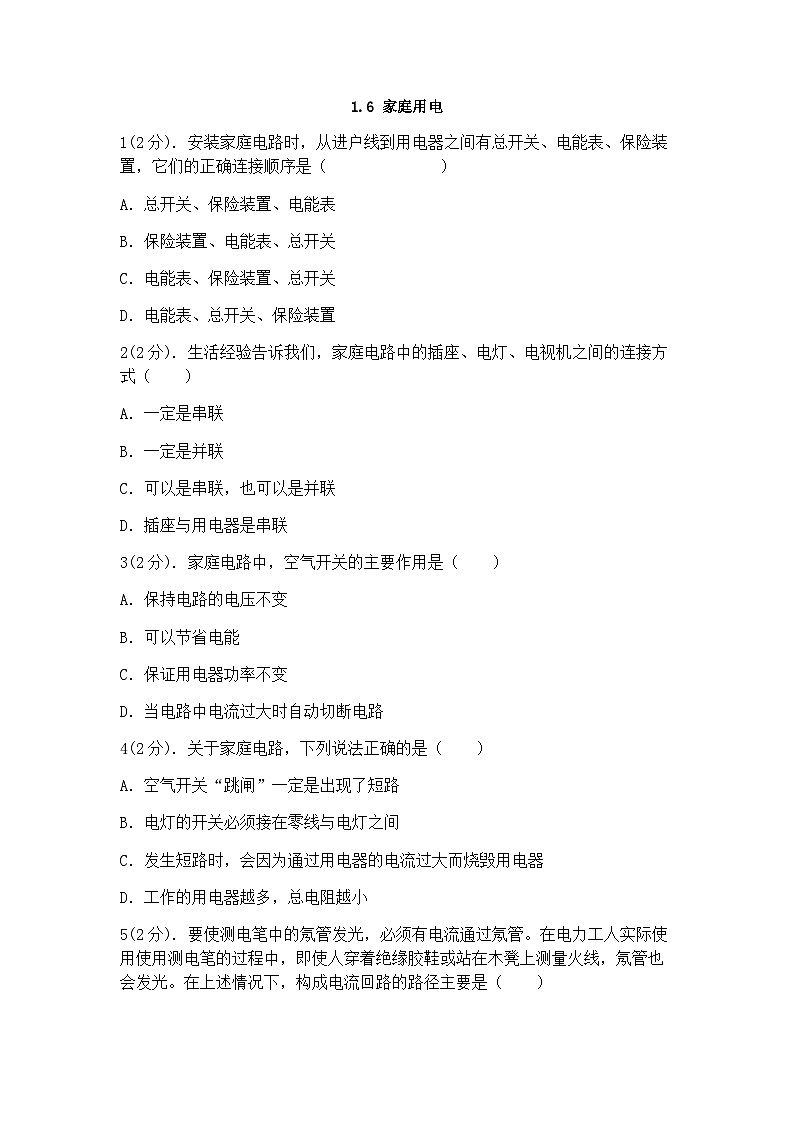

1.6 家庭用电1(2分). 安装家庭电路时，从进户线到用电器之间有总开关、电能表、保险装置，它们的正确连接顺序是（         ）A．总开关、保险装置、电能表B．保险装置、电能表、总开关C．电能表、保险装置、总开关D．电能表、总开关、保险装置2(2分). 生活经验告诉我们，家庭电路中的插座、电灯、电视机之间的连接方式（　　）A．一定是串联                      B．一定是并联C．可以是串联，也可以是并联 D．插座与用电器是串联3(2分). 家庭电路中，空气开关的主要作用是（　　）A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路4(2分). 关于家庭电路，下列说法正确的是（　　）A．空气开关“跳闸”一定是出现了短路B．电灯的开关必须接在零线与电灯之间C．发生短路时，会因为通过用电器的电流过大而烧毁用电器D．工作的用电器越多，总电阻越小 5(2分). 要使测电笔中的氖管发光，必须有电流通过氖管。在电力工人实际使用使用测电笔的过程中，即使人穿着绝缘胶鞋或站在木凳上测量火线，氖管也会发光。在上述情况下，构成电流回路的路径主要是（　　）A．火线→测电笔→人体→大地B．火线→测电笔→人体→胶鞋→大地C．火线→测电笔→人体→木凳→大地D．火线→测电笔→人体→空气→大地6(2分). 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（　　）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开7(2分). 如图所示的家庭电路中，闭合开关后灯泡不亮。用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用测电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路8. 保险丝是一种主要成分为铅的合金丝。请根据所学知识回答下列问题：8.1(2分) 安装保险丝时，应该根据保险丝的额定电流____________电路中的正常工作电流来选择。8.2(2分) 当电路中电流过大时，保险丝会熔断。这表明保险丝具有______、电阻大的特点。8.3(2分) 某同学家的熔断器中装有 3 安的保险丝，但保险丝经常熔断。经检查发现是由导线老化引起的。更换新的导线后，熔断器中应选用____（填“2A”、“3A”或“5A”）的保险丝。9(2分). 下图是断路器的工作原理图，断路器因方便、安全，被越来越广泛地使用，当电流过大时，它的工作顺序是________。①簧锁装置脱开；②电流过大，双层金属片发热过多；③接触点断开；④双层金属片弯曲，触动簧锁装置。10(8分). 五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路。其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。 （1）请在图乙中将电路图连接完整，要求符合安全用电原则。   （2）入住客房插入房卡，打开电视没有反应，开灯也没有反应，服务员用试电笔检测插座两孔均发光，其他房间电路正常，你判断故障原因可能是   。11(2分). 在家庭电路中，插座、螺口节能灯和开关的连接正确的是（　　） A．A             B．B             C．C            D．D12(2分). 如图所示，在使用测电笔的几种做法中，正确的做法是（　　）A．甲、乙B．甲、丙C．甲、丁D．丙、丁13(2分). 如图所示为一种常用的断路器，也叫空气开关．若空气开关跳起后，复位，又立刻跳起，则不可能是（　　）A．电路中有短路现象B．电路中出现了断路现象C．电路中总电流过大D．空气开关的额定电流过小14(2分). 如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（　　）A．灯泡和两孔插座是串联的B．测电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．测电笔插入两孔插座的左孔，氖管发光15(2分). 如图所示为家庭电路的部分电路图。某家庭因插座不够用，就把一电风扇接入到开关S中的两个接头ab上，则（　　）A．当S断开时，电风扇和电灯都能正常工作B．当S闭合时，电风扇和电灯都不能正常工作C．当S断开时，电风扇能正常工作，电灯不能正常工作D．当S闭合时，电风扇不能工作，电灯能正常工作16(2分). 小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　）17(2分). 下列三个现象：①灯头里的两个线头相碰、②插座中的两线头相碰、③照明电路的开关里两线头相碰，其中可能引起保险丝熔断的是（　　）A．①②③B．①②C．①③D．②③18(8分). 照明电路中的白炽灯和开关是____联的；洗衣机、电视机、冰箱等家用电器之间是____联的。教室里的电风扇与日光灯是____联的，电风扇正常工作时电压为 ______ 伏。19(6分). 普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲所示； 图乙是某种电动车的局部电路图。（1）如图甲所示硬币碰到充电插口的两个金属插脚，就会造成蓄电池____路。（2）这种电动车的蓄电池总电压为 48 V，人体不能触碰蓄电池两极，原因是______________。（3）对蓄电池充电时，蓄电池相当于电路中的______（填“电源”“用电器”“开关”或“导线”）。20(4分). 已知在使用测电笔时火线与地面之间的电压是 220 V，测电笔内都有一个很大的电阻，用来限制通过人体的电流。现有一只测电笔，其中的电阻为 880 kΩ，氖管的电阻和人体的电阻都比这个值小得多，可以不计。使用这支测电笔测试时流过人体的电流是多大？   【参考答案】1. D2. B3. D4. D5. A6. C7. B8.1. 等于或稍大于8.2. 熔点低8.3. 3A9. ②④①③10. (1)如图：(2)进户线的零线断了11. B12. B13. B14. C15. D16. A17. B18. 串；并；并；22019. 短；会造成触电事故；用电器20. 2.5×10－4 A。【参考详解】4. 【解析】空气开关“跳闸”说明电路中电流过大，造成电路中电流过大的原因既可能是电路中出现短路，也可能是电路中用电器的总功率过大，A项错误；电灯的开关必须接在火线和电灯之间，B项错误；当用电器发生短路时，会使电路中的电流过大而使保险丝熔断，C项错误；家庭电路中的用电器都是并联在电路中的，并联在电路中的用电器越多，电路的总电阻越小（电阻并联在一起相当于增加了导体的横截面积），D项正确。6. 【解析】由“把台灯插头插入其他插座，发现台灯能正常发光”可知是书桌边的插座出现故障，而“用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光”可知是该插座与零线断开。17. 【解析】①灯头里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断。②插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起保险丝熔断。③照明电路的开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断。
