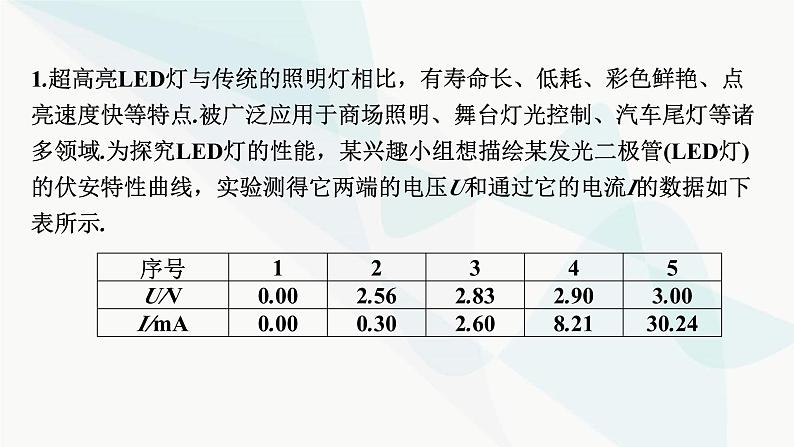

1.超高亮LED灯与传统的照明灯相比，有寿命长、低耗、彩色鲜艳、点亮速度快等特点.被广泛应用于商场照明、舞台灯光控制、汽车尾灯等诸多领域.为探究LED灯的性能，某兴趣小组想描绘某发光二极管(LED灯)的伏安特性曲线，实验测得它两端的电压U和通过它的电流I的数据如下表所示.

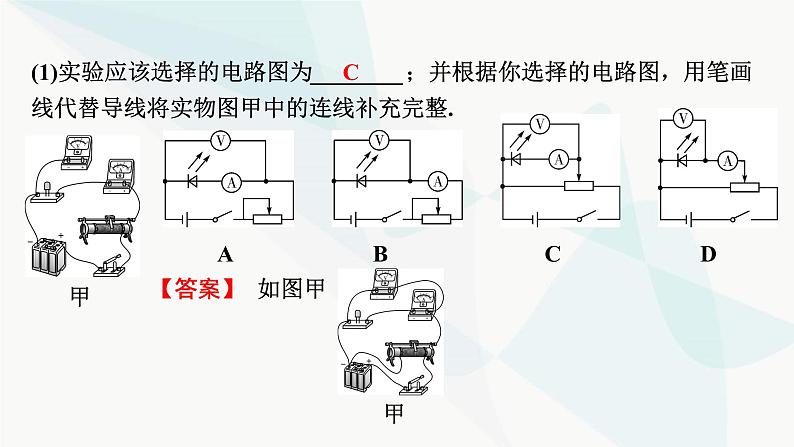

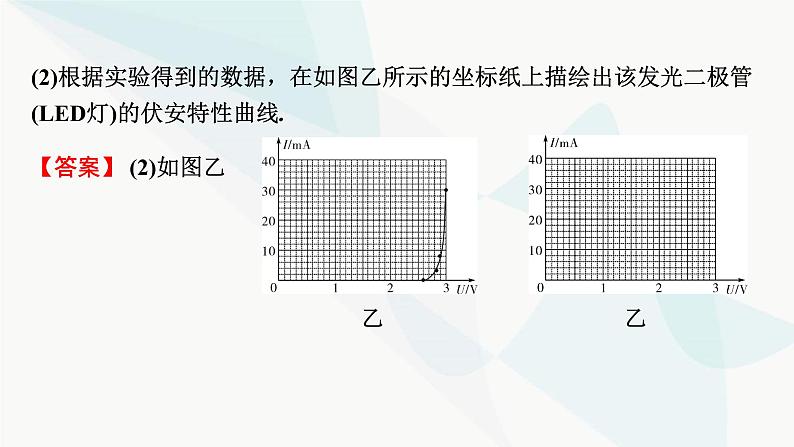

(2)根据实验得到的数据，在如图乙所示的坐标纸上描绘出该发光二极管(LED灯)的伏安特性曲线.
(3)采用(1)中所选的电路，发光二极管(LED灯)电阻的测量值________(填“大于”“等于”或“小于”)真实值. (4)若实验中该发光二极管(LED灯)最佳工作电流为8 mA，现将此发光二极管(LED灯)与电动势为3 V、内阻不计的电源两端相接，还需要串联一个阻值R＝________Ω的电阻，才能使它工作在最佳状态.(结果保留两位有效数字)

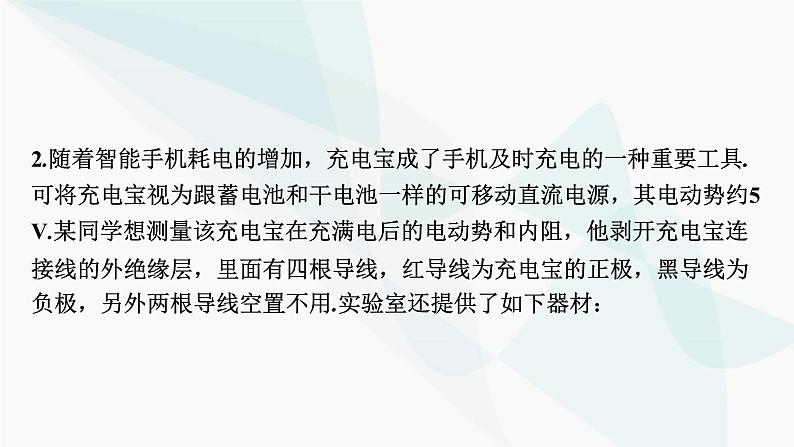

2.随着智能手机耗电的增加，充电宝成了手机及时充电的一种重要工具.可将充电宝视为跟蓄电池和干电池一样的可移动直流电源，其电动势约5 V.某同学想测量该充电宝在充满电后的电动势和内阻，他剥开充电宝连接线的外绝缘层，里面有四根导线，红导线为充电宝的正极，黑导线为负极，另外两根导线空置不用.实验室还提供了如下器材：

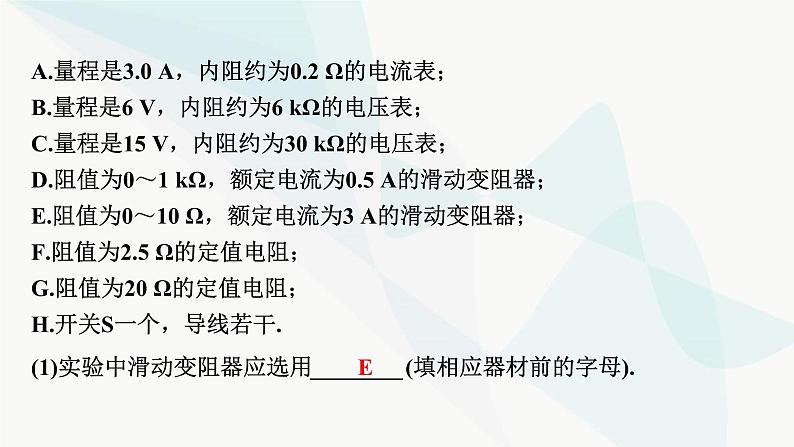

A.量程是3.0 A，内阻约为0.2 Ω的电流表；B.量程是6 V，内阻约为6 kΩ的电压表；C.量程是15 V，内阻约为30 kΩ的电压表；D.阻值为0～1 kΩ，额定电流为0.5 A的滑动变阻器；E.阻值为0～10 Ω，额定电流为3 A的滑动变阻器；F.阻值为2.5 Ω的定值电阻；G.阻值为20 Ω的定值电阻；H.开关S一个，导线若干.
(1)实验中滑动变阻器应选用________(填相应器材前的字母).

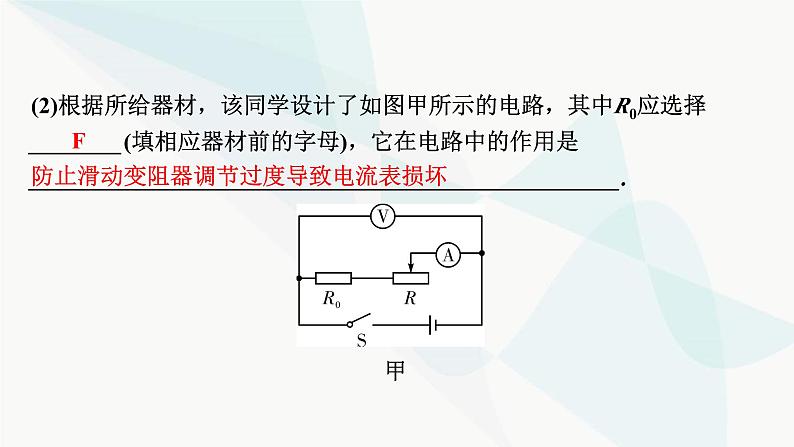

(2)根据所给器材，该同学设计了如图甲所示的电路，其中R0应选择________(填相应器材前的字母)，它在电路中的作用是___________________________________________________.
防止滑动变阻器调节过度导致电流表损坏
(3)该同学记录的8组数据如表中所示，请在图乙的坐标纸上画出该充电宝的U－I图线.由图线可知该充电宝的电动势E＝______V，内阻r＝______Ω.(结果保留两位小数)
【解析】(1)滑动变阻器R用于改变电路中的电流，从安全和方便性原则应选E.(2)R0作为保护电阻，除了防止滑动变阻器调节过度导致电流表损坏外，还要保证测量，因此不能选G，只能选F.(3)由E＝U＋Ir可知，充电宝的电动势为E＝5.07 V，U－I图线的斜率大小即为充电宝的内阻大小，则内阻为r＝0.11 Ω.
3.如图甲所示为某一电路中的一部分，由于其中的一个电阻发生了断路，导致整个电路不能正常工作，小明和小亮两位同学利用多用电表进行了以下实验操作，请根据他们的测量情况，回答相应的问题.
(1)小明首先在P、Q间接上一直流电源，P接电源正极，多用电表的选择开关置于“直流电压2.5 V”挡位，红表笔接P，黑表笔接Q，稳定后电表指针在表盘上的位置如图乙所示，则P、Q之间的电压是________V.
(2)小明又将红表笔接P，黑表笔接M，若多用电表示数与P、Q之间的电压完全相同，则可以确定必定是______发生了断路.
(3)小亮同学在该部分电路不接电源的情况下，将多用电表选择开关置于欧姆挡倍率“×10”的挡位，调零后红表笔接P，黑表笔接M，电表指针在表盘上的位置如图丙所示，由于多用电表最上面的刻度线被磨损得很严重，无法直接读取数据，他进一步观察发现，此时指针偏转的角度恰好位于表盘0～15 Ω之间的正中位置，其中15 Ω的位置是多用电表指针半偏时所指的位置，则此时多用电表所测的阻值是________Ω，小亮据此确定电阻R2没有断路，你认为他的判断是________(填“正确”或“错误”)的.
4.某实验小组的同学在实验室发现了一段粗细均匀、电阻率较大的电阻丝，于是设计了如图甲所示的电路进行了实验探究，其中MN为电阻丝，R0是阻值为1.0 Ω的定值电阻，实验中调节滑片P，记录电压表示数U，电流表示数I以及对应的PN长度x，绘制了U－I图线如图乙所示.
(1)由图乙求得电池的电动势E＝________V，内阻r＝________Ω. (2)实验中由于电表内阻的影响，电动势测量值______(填“大于”“等于”或“小于”)其真实值. (3)根据实验数据可绘出图像，如图丙所示.图像斜率为k，电阻丝横截面积为S，可求得电阻丝的电阻率ρ＝________，电表内阻对电阻率的测量________(填“有”或“没有”)影响.
