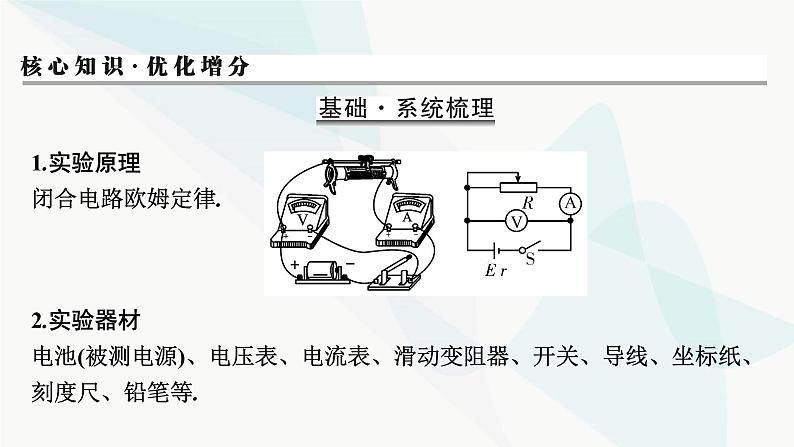

1.实验原理闭合电路欧姆定律.
2.实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等.
3.实验步骤(1)电流表用0～0.6 A量程，电压表用0～3 V量程，按图连接好电路.(2)把变阻器的滑片移动到使阻值最大的一端.(3)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1).用同样方法测量出多组I、U值，填入表格中.(4)断开开关，拆除电路，整理好器材.

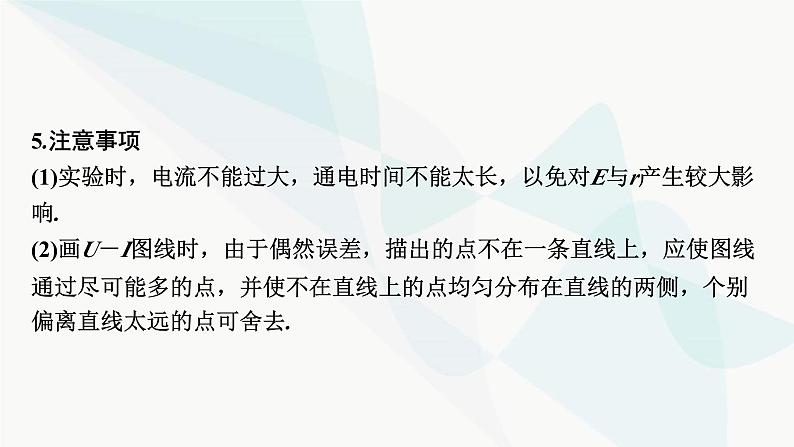

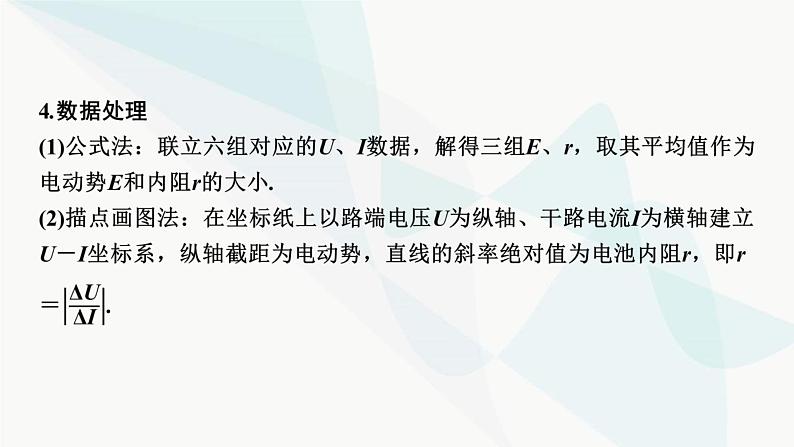

5.注意事项(1)实验时，电流不能过大，通电时间不能太长，以免对E与r产生较大影响.(2)画U－I图线时，由于偶然误差，描出的点不在一条直线上，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.

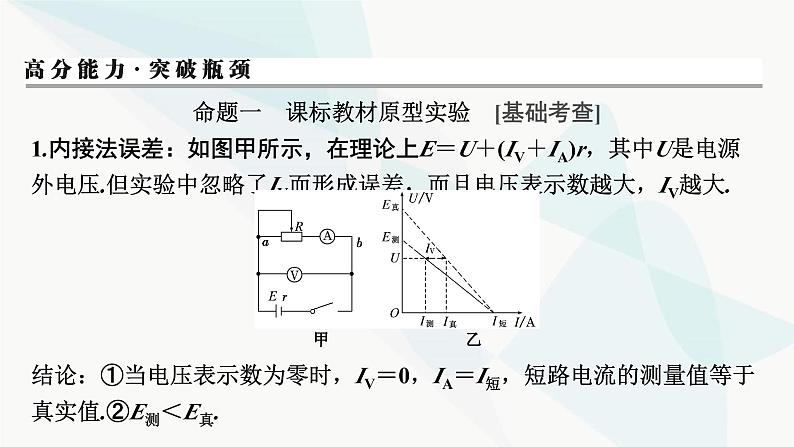

命题一 课标教材原型实验 [基础考查]1.内接法误差：如图甲所示，在理论上E＝U＋(IV＋IA)r，其中U是电源外电压.但实验中忽略了IV而形成误差，而且电压表示数越大，IV越大.
结论：①当电压表示数为零时，IV＝0，IA＝I短，短路电流的测量值等于真实值.②E测＜E真.

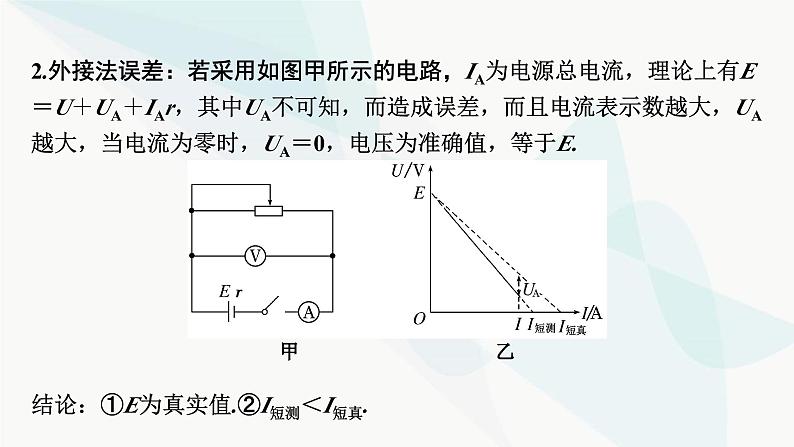

2.外接法误差：若采用如图甲所示的电路，IA为电源总电流，理论上有E＝U＋UA＋IAr，其中UA不可知，而造成误差，而且电流表示数越大，UA越大，当电流为零时，UA＝0，电压为准确值，等于E.
结论：①E为真实值.②I短测＜I短真.

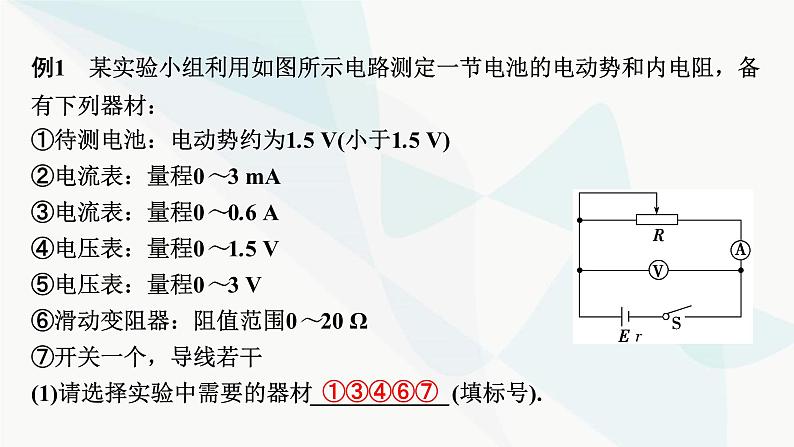

例1 某实验小组利用如图所示电路测定一节电池的电动势和内电阻，备有下列器材：①待测电池：电动势约为1.5 V(小于1.5 V)②电流表：量程0～3 mA③电流表：量程0～0.6 A④电压表：量程0～1.5 V⑤电压表：量程0～3 V⑥滑动变阻器：阻值范围0～20 Ω⑦开关一个，导线若干(1)请选择实验中需要的器材____________(填标号).
(2)按电路图将实物(如图甲所示)连接起来.
(3)小组由实验数据作出的U－I图像如图乙所示，由图像可求得电源电动势为________V，内电阻为______Ω.
【解析】(1)电流表量程3 mA不能满足实验需要，故选量程为0.6 A电流表；电动势小于1.5 V，故选量程为1.5 V的电压表.其他都是电路必需器材，故所需器材为①③④⑥⑦.(3)根据图像得E＝1.4 V，r＝2.8 Ω.
变式1 (2022年华师附中模拟)随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择.充电宝可视为与电池一样的直流电源.一充电宝的电动势约为5 V，内阻很小，最大放电电流为2 A.某实验小组测它的电动势和内阻时，将充电宝连接线的外绝缘层剥开，里面红导线为充电宝的正极，黑导线为充电宝的负极，另有滑动变阻器R用于改变电路中的电流.已知定值电阻R0＝3 Ω，电流表A的内阻约为0.1 Ω，电压表V的内阻约为3 kΩ，将以上器材与开关S连接成如图所示的电路.
(1)老师发现该电路中有一根导线接线错误，请你找出是哪根线______(填“a”或“b”). (2)改正后，请在下面的方框中画出对应的电路图.
(3)调节滑动变阻器，测得多组I、U数据，并在坐标纸上描点如下图，请根据描出的点作出U－I图像.
(4)依据U－I图像，可求得该充电宝的电动势为______V，内阻为______Ω.(计算结果均保留2位小数)
命题二 拓展创新实验 [创新考查]测定电源的电动势和内阻还可以采用以下几种方法
例2 (2021年全国乙卷)一实验小组利用图甲所示的电路测量—电池的电动势E(约1.5 V)和内阻r(小于2 Ω).图中电压表量程为0～1 V，内阻RV＝380.0 Ω；定值电阻R0＝20.0 Ω ；电阻箱R最大阻值为999.9 Ω；S为开关.按电路图连接电路.完成下列填空：
变式2 (2021年湖南卷)某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为R0)、一个电流表(内阻为RA)、一根均匀电阻丝(电阻丝总阻值大于R0，并配有可在电阻丝上移动的金属夹)、导线若干.由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘.某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度.主要实验步骤如下：
(2)开关闭合前，金属夹应夹在电阻丝的______(填“a”或“b”)端. (3)改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ 和电流表示数I，得到多组数据.(4)整理数据并在坐标纸上描点绘图，所得图像如图乙所示，图线斜率为k，与纵轴截距为d，设单位角度对应电阻丝的阻值为r0，该电池电动势和内阻可表示为E＝______，r＝____________.(用R0 、RA 、k 、d 、r0 表示)
(1)将器材如图甲连接.
(5)为进一步确定结果，还需要测量单位角度对应电阻丝的阻值r0.利用现有器材设计实验，在图丙方框中画出实验电路图.(电阻丝用滑动变阻器符号表示)(6)利用测出的r0，可得该电池的电动势和内阻.
1.实验原理闭合电路欧姆定律.
2.实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、刻度尺、铅笔等.
3.实验步骤(1)电流表用0～0.6 A量程，电压表用0～3 V量程，按图连接好电路.(2)把变阻器的滑片移动到使阻值最大的一端.(3)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1，U1).用同样方法测量出多组I、U值，填入表格中.(4)断开开关，拆除电路，整理好器材.
5.注意事项(1)实验时，电流不能过大，通电时间不能太长，以免对E与r产生较大影响.(2)画U－I图线时，由于偶然误差，描出的点不在一条直线上，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去.
命题一 课标教材原型实验 [基础考查]1.内接法误差：如图甲所示，在理论上E＝U＋(IV＋IA)r，其中U是电源外电压.但实验中忽略了IV而形成误差，而且电压表示数越大，IV越大.
结论：①当电压表示数为零时，IV＝0，IA＝I短，短路电流的测量值等于真实值.②E测＜E真.
2.外接法误差：若采用如图甲所示的电路，IA为电源总电流，理论上有E＝U＋UA＋IAr，其中UA不可知，而造成误差，而且电流表示数越大，UA越大，当电流为零时，UA＝0，电压为准确值，等于E.
结论：①E为真实值.②I短测＜I短真.
例1 某实验小组利用如图所示电路测定一节电池的电动势和内电阻，备有下列器材：①待测电池：电动势约为1.5 V(小于1.5 V)②电流表：量程0～3 mA③电流表：量程0～0.6 A④电压表：量程0～1.5 V⑤电压表：量程0～3 V⑥滑动变阻器：阻值范围0～20 Ω⑦开关一个，导线若干(1)请选择实验中需要的器材____________(填标号).
(2)按电路图将实物(如图甲所示)连接起来.
(3)小组由实验数据作出的U－I图像如图乙所示，由图像可求得电源电动势为________V，内电阻为______Ω.
【解析】(1)电流表量程3 mA不能满足实验需要，故选量程为0.6 A电流表；电动势小于1.5 V，故选量程为1.5 V的电压表.其他都是电路必需器材，故所需器材为①③④⑥⑦.(3)根据图像得E＝1.4 V，r＝2.8 Ω.
变式1 (2022年华师附中模拟)随着智能手机的广泛应用，充电宝成为手机及时充电的一种重要选择.充电宝可视为与电池一样的直流电源.一充电宝的电动势约为5 V，内阻很小，最大放电电流为2 A.某实验小组测它的电动势和内阻时，将充电宝连接线的外绝缘层剥开，里面红导线为充电宝的正极，黑导线为充电宝的负极，另有滑动变阻器R用于改变电路中的电流.已知定值电阻R0＝3 Ω，电流表A的内阻约为0.1 Ω，电压表V的内阻约为3 kΩ，将以上器材与开关S连接成如图所示的电路.
(1)老师发现该电路中有一根导线接线错误，请你找出是哪根线______(填“a”或“b”). (2)改正后，请在下面的方框中画出对应的电路图.
(3)调节滑动变阻器，测得多组I、U数据，并在坐标纸上描点如下图，请根据描出的点作出U－I图像.
(4)依据U－I图像，可求得该充电宝的电动势为______V，内阻为______Ω.(计算结果均保留2位小数)
命题二 拓展创新实验 [创新考查]测定电源的电动势和内阻还可以采用以下几种方法
例2 (2021年全国乙卷)一实验小组利用图甲所示的电路测量—电池的电动势E(约1.5 V)和内阻r(小于2 Ω).图中电压表量程为0～1 V，内阻RV＝380.0 Ω；定值电阻R0＝20.0 Ω ；电阻箱R最大阻值为999.9 Ω；S为开关.按电路图连接电路.完成下列填空：
变式2 (2021年湖南卷)某实验小组需测定电池的电动势和内阻，器材有：一节待测电池、一个单刀双掷开关、一个定值电阻(阻值为R0)、一个电流表(内阻为RA)、一根均匀电阻丝(电阻丝总阻值大于R0，并配有可在电阻丝上移动的金属夹)、导线若干.由于缺少刻度尺，无法测量电阻丝长度，但发现桌上有一个圆形时钟表盘.某同学提出将电阻丝绕在该表盘上，利用圆心角来表示接入电路的电阻丝长度.主要实验步骤如下：
(2)开关闭合前，金属夹应夹在电阻丝的______(填“a”或“b”)端. (3)改变金属夹的位置，闭合开关，记录每次接入电路的电阻丝对应的圆心角θ 和电流表示数I，得到多组数据.(4)整理数据并在坐标纸上描点绘图，所得图像如图乙所示，图线斜率为k，与纵轴截距为d，设单位角度对应电阻丝的阻值为r0，该电池电动势和内阻可表示为E＝______，r＝____________.(用R0 、RA 、k 、d 、r0 表示)
(1)将器材如图甲连接.
(5)为进一步确定结果，还需要测量单位角度对应电阻丝的阻值r0.利用现有器材设计实验，在图丙方框中画出实验电路图.(电阻丝用滑动变阻器符号表示)(6)利用测出的r0，可得该电池的电动势和内阻.
