河南省三门峡市渑池县2022-2023学年九年级上学期期末物理试题
展开
这是一份河南省三门峡市渑池县2022-2023学年九年级上学期期末物理试题，共16页。试卷主要包含了填空题，单选题，多选题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
河南省三门峡市渑池县2022-2023学年九年级上学期期末物理试题
学校:___________姓名：___________班级：___________考号：___________
一、填空题
1．亲身体验并深入思考是我们获得物理知识的重要方法，将一根铁丝快速反复弯折，弯折处发热，可认识到 可以改变物体的内能。用注射器取水后封住前端，用力推活塞，水很难被压缩，说明分子间存在 。
2．家庭电路的触电事故都是人体直接或间接跟 线接触造成的；如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的 （选填“笔尖”或“笔尾”）金属体，当氖管发光时 （选填“有”或“没有”）电流通过人体。
3．用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箱片由于带同种电荷互相 而张开。
4．信鸽具有卓越的航行本领，它能从2000km以外的地方飞回家，靠的是 来导航，若将铜棒绑在鸽子身上， （“会”或“不会”）对它的飞行产生干扰。
5．某品牌手机充电宝上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是 J。现有两个充电器，甲标注“输出5V，600mA”，乙标注“输出5V，4A”，你认为 （选填“甲”或“乙”）可以快速充电器。你判断的理由是 。
6．在家用电器调查活动中，小明看到自己家电能表盘如图所示，让电热水器单独工作3min，电能表表盘转了150r，热水器的实际功率为 W；同时该电路还允许功率不超过 W的用电器同时工作。
二、单选题
7．对于生活中的物理量，下列描述最接近实际的是（ ）
A．电热水器的额定功率约为20W
B．正常情况下人体电阻约为0Ω
C．对人体安全的电压是220V
D．台灯正常工作时的电流约为0.2A
8．现代生活离不开电，下列符合安全用电规范的是（ ）
A．用正在充电的手机接听电话
B．家庭电路中装有空气开关和漏电保护器
C．发现有人触电立即用手将其拉开
D．用湿布擦拭正在工作的用电器
9．把铜片和锌片插入水果中就制成了一个水果电池。如图所示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是（ ）
A．水果电池将内能转化为电能
B．水果电池两端有电压一定能产生电流
C．两个水果电池并联后能提供更高电压
D．水果电池外部电流方向从铜片流出，经过灯泡流向锌片
10．2022年10月底，“长征”火箭把梦天实验舱送入距离地球400千米的太空轨道，与天和核心舱、问天实验舱、神舟十四号、天舟四号成功对接，空间站组合体完成了“T字构型”建造任务，巨大的太阳能电池板为空间站提供能量。对这一过程所涉及的物理知识正确的是（ ）
A．火箭加速升空过程发动机将内能转化为机械能
B．火箭用液态氢做燃料，是因其热值较小
C．空间站在太空轨道上具有的机械能为0
D．太阳能电池板工作时把太阳能转化为内能

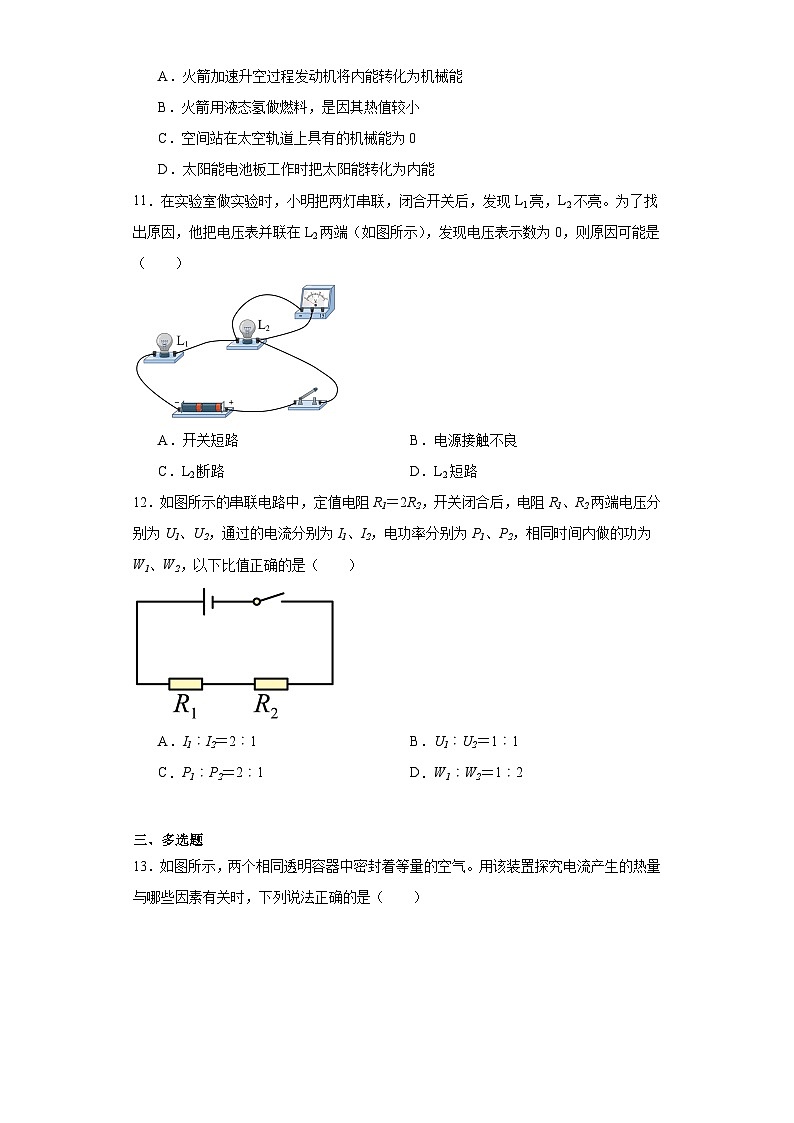

11．在实验室做实验时，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端（如图所示），发现电压表示数为0，则原因可能是（ ）
A．开关短路 B．电源接触不良
C．L2断路 D．L2短路
12．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（ ）
A．I1︰I2＝2︰1 B．U1︰U2＝1︰1
C．P1︰P2＝2︰1 D．W1︰W2＝1︰2
三、多选题
13．如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（ ）
A．用U形管中液面高度差反映电流产生热量的多少
B．通电后可探究电流产生的热量与电流大小的关系
C．通电后可探究电流产生的热量与电阻大小的关系
D．通电一段时间后，左侧U形管中液面高度差较大
14．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙。对该电路分析正确的是（ ）
A．体温越高，R的阻值越小 B．体温越高，电压表示数越大
C．体温越高，电压表示数越小 D．体温越高，电路消耗的电功率越小
四、作图题
15．如图所示，在图中用笔画线代替导线，将可以调节亮度的台灯接入电路。
16．在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感线方向．
五、实验题
17．如图1是探究不同物质吸热规律的实验装置图。在两容器内分别装入质量相同的水和煤油，用两个相同的电加热器直接加热液体，用木盖盖住容器，用温度计测量液体吸收热量后升高的温度值，根据实验数据绘制出图像如图2，则：
（1）两种液体吸收热量的多少可通过 （选填“液体升高的温度”或“加热时间”）比较；
（2）由图2可知质量相同的不同物质，升高相同温度， （选填“a”或“b”）吸收的热量多， （选填“a”或“b”）的吸热能力更强；
（3） （选填“a”或“b”）是水的图像。
18．小红利用图1所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）闭合开关前应将滑动变阻器滑片移动到最 端。闭合开关，小红发现电压表示数接近电源电压，可能是定值电阻R出现了 （选填“短路”或“断路”）；
（2）排除故障后，换用不同的电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，记下对应的电流表的示数，得到如图所示的电流随电阻变化的图像，由图像可得出结论： ；
（3）实验过程中，小红在将阻值为5Ω的电阻改换成阻值为10Ω的电阻时，她应向 （选填“左”或“右”）移动滑片，使电压表示数为 V；
（4）为了保证能够利用给出的5个电阻完成实验，滑动变阻器的阻值至少 Ω。
19．实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。
序号
①
②
电阻R/Ω
1
1.7
0.24
7.1
2
2.1
0.26
8.1
3
（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）；
（2）同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是 ；
（3）经检查无误后，接通电路，滑动变阻器的滑片P，当观察到 时，表明小灯泡正常发光，此时电流表示数如图乙所示为 A，则小灯泡正常发光时的阻值为 Ω（保留一位小数）；
（4）小明的实验记录和有关计算如表所示，你帮他把表头补充完整：① ② 。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受 影响导致的。
六、计算题
20．如图所示的电路中，电源电压不变，电阻阻值为，闭合开关，两电流表的示数分别为和，则
（1）电源电压；
（2）电阻的阻值；
（3）通电该电路消耗的总电能。
七、综合题
21．如图某品牌电热锅的简化电路如图乙所示，闭合开关S接通电源后，可以转换触点开关S1使电热锅处于加热或保温状态。设电源电压U=220V，电热锅加热功率P加=1100W，保温功率P保=110W，水的比热容，水的密度，求：
（1）当S闭合，S1接 （选填“a”或“b”）时为保温挡，保温状态下，电热锅每小时耗电多少度？( )
（2）连接电热锅的电线至少要能承受多大的电流？( )
（3）R1的阻值是多少Ω？( )
（4）某次测试中发现将1.5L温度为23℃的水加热至100℃费时10min，则电热锅的效率是多少？( )
参考答案：
1． 做功 相互作用的斥力
【详解】[1]将一根铁丝快速反复弯折，铁丝克服摩擦做功，铁丝的内能增大，弯折处发热，可认识做功到可以改变物体的内能。
[2]用注射器取水后封住前端，用力推活塞，由于分子间存在相互作用的斥力，水很难被压缩。
2． 火线 笔尾 有
【详解】[1]当人体直接或间接与火线接触，并构成回路时，就会造成触电。
[2][3]使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，有电流通过人体，表明检测的是火线。
3． 负 排斥
【详解】[1][2]自然界中存在两种电荷：与毛皮摩擦过的橡胶棒由于得到电子带负电，与丝绸摩擦过的玻璃棒由于失去电子带正电；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理就是利用同种电荷相互排斥。
4． 地磁场 不会
【详解】[1]信鸽具有卓越的航行本领，它能从2000km以外的地方飞回家，靠的是地磁场来导航。
[2]若将铜棒绑在鸽子身上，铜棒不能被磁化，不会对它的飞行产生干扰。
5． 2.16×105 乙 乙的充电功率大，充电速度快
【详解】[1]电池充满电储存的电能为
W＝UIt＝5V×12000×10-3A×1×3600s＝2.16×105J
[2][3]甲充电器的充电功率为
P1＝U1I1＝5V×0.6A＝3W
乙充电器的充电功率为
P2＝U2I2＝5V×4A＝20W
故乙的充电速度快，乙是快速充电器。
6． 1000 3400
【详解】[1]由电能表参数可知，表示的是电路中每消耗的电能，电能表的表盘转过3000r；转盘转动150r，热水器消耗的电能
热水器的实际功率
[2]由电能表表盘参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家同时使用的用电器的最大总功率
该电路还允许功率接入的功率
同时该电路还允许功率不超过 3400W的用电器同时工作。
7．D
【详解】A.家用电热水器的额定功率约为1000W，故A不符合题意；
B.正常情况下人体电阻约为几千欧，故B不符合题意；
C.对人体安全的电压是不高于36V，故C不符合题意；
D.台灯的功率较小，一般是40W左右，正常工作电流约
故D符合题意。
故选D。
8．B
【详解】A．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；
B．家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施；空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合题意；
C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；
D．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故D不符合题意。
故选B。
9．D
【详解】A．水果电池工作时，消耗化学能，得到了电能，所以是将化学能转化为电能，故A错误；
B．水果电池两端有电压，但电路只能在闭合时才能产生电流，故B错误；
C．由并联电路电压规律知，两个水果电池并联后不能提供更高电压，如果将两个水果电池串联后能提供更高电压，故C错误；
D．水果电池外部电流方向从铜片，即电源正极流出，经过灯泡流向锌片，即电源负极，故D正确。
故选D。
10．A
【详解】A．火箭加速升空过程中，将燃料燃烧释放的内能转化为火箭的机械能，故A正确；
B．运载火箭用液态氢做燃料，是因其热值较大，完全燃烧相同质量的液态氢和其他燃料，液态氢能放出更多的热量，故B错误；
C．空间站在太空轨道上具有重力势能和动能，故机械能不为0，故C错误；
D．太阳能电池板工作时把太阳能转化为电能，故D错误。
故选A。
11．D
【详解】由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路，故D符合题意，ABC不符合题意。
故选D。
12．C
【详解】A．由图可知，闭合开关S后，电阻R1、R2串联，因串联电路中电流处处相等，则I1＝I2，故A错误；
B．根据欧姆定律可知，电阻R1、R2两端电压之比
U1︰U2＝I1R1︰I2R2＝R1︰R2＝2R2︰R2＝2︰1
故B错误；
C．根据P＝UI可知，电阻R1、R2的电功率之比
P1︰P2＝U1I1︰U2I2＝U1︰U2＝2︰1
故C正确；
D．由可知，电阻R1、R2在相同时间内做的功之比
W1︰W2＝P1t︰P2t＝P 1︰P2＝2︰1
故D错误。
故选C。
13．AC
【详解】A．电流通过导体产生热量的多少不能直接观察，但空气吸收热量后温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法，故A正确；
BC．由图可知，左侧容器中的电阻丝与右侧容器中的电阻丝串联，通过的电流与通电时间相同，两个容器中的电阻丝阻值不同，因此装置可探究电流产生的热量与电阻的关系，故B错误，C正确；
D．已知右侧容器中的电阻丝阻值大于左侧容器中电阻丝阻值，则装置中右侧容器中的电阻丝产生的热量较多，因此右侧容器中的U形管液面高度差较大，故D错误。
故选AC。
14．AB
【详解】A．由图可知，两个电阻串联，电压表测定值电阻两端的电压，体温越高，由图丙知，红外线热敏电阻R越小，故A正确；
BC．体温越高，热敏电阻R阻值减小，总电阻减小，根据欧姆定律可知，电路中的电流变大；由分压原理，热敏电阻的电压越小，根据串联电路电压的规律，定值电阻两端的电压越大，所以电压表示数越大，故B正确，C错误。
D．体温越高时，电路中的电流变大，电源电压不变，由可知电路消耗的电功率变大。
故选AB。
15．
【详解】灯与变阻器串联，开关要控制火线，然后接入灯泡的金属块，零线与灯泡的螺旋套连接，如下图所示：
16．
【详解】从图可知，小磁针静止时左端为S极，右端为N极，因为同名磁极相互排斥，异名磁极相互吸引，所以左侧磁极为N极，右侧磁极为S极；磁感线的方向是从N极指向S极可判断磁感线的方向，如图所示：
17． 加热时间 a a a
【详解】（1）[1]根据转换法，两种液体吸收热量的多少可通过加热时间比较，加热时间越长，液体吸收的热量越多。
（2）[2][3]由图2可知质量相同的不同物质，升高相同温度，a加热时间长，由转换法，a吸收的热量多，a的吸热能力更强。
（3）[4]水的吸热能力强，故a是水的图像。
18． 右 断路 导体两端电压一定时，通过导体中的电流与导体电阻成反比 右 2.5 35
【详解】（1）[1]为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大端，根据电路图判断滑片应移动到最右端。
[2]根据电压表的示数接近电源电压，说明电压表并联部分之外是通路，结合题干给出的是定值电阻R出现故障，可知定值电阻R断路。
（2）[3]分析图2图象，电压一定时，曲线上每点对应的电流和电阻的乘积都相等，由此得出结论：导体两端电压一定时，通过导体中的电流与导体电阻成反比。
（3）[4]在用10Ω电阻替换5Ω电阻时，应先断开开关，拆下5Ω的电阻，然后换上10Ω的电阻，闭合开关，根据串联分压原理可知，10Ω电阻两端的电压将变大，所以应增大滑动变阻器接入电路中的电阻，将即滑动变阻器的滑片向右移动。
[5]由图2知，定值电阻两端的电压
UV=0.5A×5Ω=0.1A×25Ω=2.5V
即电压表的示数为2.5V。
（4）[6]实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=6V-2.5V=3.5V
根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
解得R滑=35Ω，即滑动变阻器的最大阻值至少需要35Ω。
19． 连接电路时开关未断开 电压表示数为2.5V 0.3 8.3 电压U/V 电流I/A 温度
【详解】（1）[1]小灯泡的额定电压为2.5V，故电压表选用小量程并联在灯泡两端，滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：
（2）[2]把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，说明电路是通路，此时开关处于闭合，所以发生这种现象的原因可能是连接电路时开关未断开。
（3）[3]灯在额定电压下正常发光，所以接通电路后，向右移动滑动变阻器的滑片P，观察到电压表的示数为2.5V时，表明小灯泡正常发光.
[4]由图甲知电流表选用小量程，图乙中电流表的分度值为0.02A，示数为0.3A。
[5]小灯泡正常发光时的阻值为
（4）[6][7]实验中需记录灯泡两端的电压和通过灯泡的电流，且由表格数据知，电阻R的值是①中数据与②中数据之比，所以表格处需填入①电压U/V，②电流I/A。
[8]从表中数据看，不同电压下小灯泡的电阻值不同，这是因为电压不同，灯丝温度不同，其阻值也不同，所以是灯丝电阻受温度影响导致的。
20．（1）6V；（2）30Ω；（3）180J
【详解】解：（1）由电路图可知，闭合开关，电阻、并联，电流表A、分别测量干路和电阻支路中的电流。因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A的示数为，电流表的示数为，即通过电阻的电流为，通过电阻的电流为
因为并联电路各支路两端的电压与电源电压相等，所以电源电压
（2）两端的电压
电阻的阻值
（3）通电整个电路消耗的电能为
答：（1）电源电压为6V；
（2）电阻的阻值为30Ω；
（3）通电该电路消耗的总电能为180J。
21． a 0.11度 5A 44Ω 73.5%
【详解】（1）[1]当开关S闭合、S1接a时，R1、R2串联；当开关S闭合，S1接b时，电路为R1的简单电路；因为串联电路的总电阻等于各串联电阻之和，所以由可知，R1、R2串联时，电路中的电阻最大，电功率最小，电热锅处于保温状态；电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热锅处于加热状态；因此开关S闭合，S1接a时，电热锅处于保温状态。
[2]电热锅的加热功率
P保=110W=0.11kW
由可知，电热锅每小时消耗的电能
W=P保t=0.11kW×1h=0.11kW∙h=0.11度
（2）[3]当电热锅处于加热状态时，电路中的电流最大，由P=UI可知，连接电热锅的电线能承受最大电流
（3）[4]开关S闭合，S1接b时，电热锅加热状态，则R1的阻值
（4）[5]水的体积
V=1.5L=1.5dm3=1.5×10-3m3
由可知，水的质量
水吸收的热量
由可知，电热锅加热10min消耗的电能
W′=P加热t′=1100W×10×60s=6.6×105J
电热锅的效率

河南省三门峡市渑池县2022-2023学年九年级上学期期末物理试题
学校:___________姓名：___________班级：___________考号：___________
一、填空题
1．亲身体验并深入思考是我们获得物理知识的重要方法，将一根铁丝快速反复弯折，弯折处发热，可认识到 可以改变物体的内能。用注射器取水后封住前端，用力推活塞，水很难被压缩，说明分子间存在 。
2．家庭电路的触电事故都是人体直接或间接跟 线接触造成的；如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的 （选填“笔尖”或“笔尾”）金属体，当氖管发光时 （选填“有”或“没有”）电流通过人体。
3．用毛皮摩擦过的橡胶棒由于得到电子而带 电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箱片由于带同种电荷互相 而张开。
4．信鸽具有卓越的航行本领，它能从2000km以外的地方飞回家，靠的是 来导航，若将铜棒绑在鸽子身上， （“会”或“不会”）对它的飞行产生干扰。
5．某品牌手机充电宝上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是 J。现有两个充电器，甲标注“输出5V，600mA”，乙标注“输出5V，4A”，你认为 （选填“甲”或“乙”）可以快速充电器。你判断的理由是 。
6．在家用电器调查活动中，小明看到自己家电能表盘如图所示，让电热水器单独工作3min，电能表表盘转了150r，热水器的实际功率为 W；同时该电路还允许功率不超过 W的用电器同时工作。
二、单选题
7．对于生活中的物理量，下列描述最接近实际的是（ ）
A．电热水器的额定功率约为20W
B．正常情况下人体电阻约为0Ω
C．对人体安全的电压是220V
D．台灯正常工作时的电流约为0.2A
8．现代生活离不开电，下列符合安全用电规范的是（ ）
A．用正在充电的手机接听电话
B．家庭电路中装有空气开关和漏电保护器
C．发现有人触电立即用手将其拉开
D．用湿布擦拭正在工作的用电器
9．把铜片和锌片插入水果中就制成了一个水果电池。如图所示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是（ ）
A．水果电池将内能转化为电能
B．水果电池两端有电压一定能产生电流
C．两个水果电池并联后能提供更高电压
D．水果电池外部电流方向从铜片流出，经过灯泡流向锌片
10．2022年10月底，“长征”火箭把梦天实验舱送入距离地球400千米的太空轨道，与天和核心舱、问天实验舱、神舟十四号、天舟四号成功对接，空间站组合体完成了“T字构型”建造任务，巨大的太阳能电池板为空间站提供能量。对这一过程所涉及的物理知识正确的是（ ）
A．火箭加速升空过程发动机将内能转化为机械能
B．火箭用液态氢做燃料，是因其热值较小
C．空间站在太空轨道上具有的机械能为0
D．太阳能电池板工作时把太阳能转化为内能
11．在实验室做实验时，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端（如图所示），发现电压表示数为0，则原因可能是（ ）
A．开关短路 B．电源接触不良
C．L2断路 D．L2短路
12．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（ ）
A．I1︰I2＝2︰1 B．U1︰U2＝1︰1
C．P1︰P2＝2︰1 D．W1︰W2＝1︰2
三、多选题
13．如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（ ）
A．用U形管中液面高度差反映电流产生热量的多少
B．通电后可探究电流产生的热量与电流大小的关系
C．通电后可探究电流产生的热量与电阻大小的关系
D．通电一段时间后，左侧U形管中液面高度差较大
14．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙。对该电路分析正确的是（ ）
A．体温越高，R的阻值越小 B．体温越高，电压表示数越大
C．体温越高，电压表示数越小 D．体温越高，电路消耗的电功率越小
四、作图题
15．如图所示，在图中用笔画线代替导线，将可以调节亮度的台灯接入电路。
16．在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感线方向．
五、实验题
17．如图1是探究不同物质吸热规律的实验装置图。在两容器内分别装入质量相同的水和煤油，用两个相同的电加热器直接加热液体，用木盖盖住容器，用温度计测量液体吸收热量后升高的温度值，根据实验数据绘制出图像如图2，则：
（1）两种液体吸收热量的多少可通过 （选填“液体升高的温度”或“加热时间”）比较；
（2）由图2可知质量相同的不同物质，升高相同温度， （选填“a”或“b”）吸收的热量多， （选填“a”或“b”）的吸热能力更强；
（3） （选填“a”或“b”）是水的图像。
18．小红利用图1所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）闭合开关前应将滑动变阻器滑片移动到最 端。闭合开关，小红发现电压表示数接近电源电压，可能是定值电阻R出现了 （选填“短路”或“断路”）；
（2）排除故障后，换用不同的电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，记下对应的电流表的示数，得到如图所示的电流随电阻变化的图像，由图像可得出结论： ；
（3）实验过程中，小红在将阻值为5Ω的电阻改换成阻值为10Ω的电阻时，她应向 （选填“左”或“右”）移动滑片，使电压表示数为 V；
（4）为了保证能够利用给出的5个电阻完成实验，滑动变阻器的阻值至少 Ω。
19．实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。
序号
①
②
电阻R/Ω
1
1.7
0.24
7.1
2
2.1
0.26
8.1
3
（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）；
（2）同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是 ；
（3）经检查无误后，接通电路，滑动变阻器的滑片P，当观察到 时，表明小灯泡正常发光，此时电流表示数如图乙所示为 A，则小灯泡正常发光时的阻值为 Ω（保留一位小数）；
（4）小明的实验记录和有关计算如表所示，你帮他把表头补充完整：① ② 。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受 影响导致的。
六、计算题
20．如图所示的电路中，电源电压不变，电阻阻值为，闭合开关，两电流表的示数分别为和，则
（1）电源电压；
（2）电阻的阻值；
（3）通电该电路消耗的总电能。
七、综合题
21．如图某品牌电热锅的简化电路如图乙所示，闭合开关S接通电源后，可以转换触点开关S1使电热锅处于加热或保温状态。设电源电压U=220V，电热锅加热功率P加=1100W，保温功率P保=110W，水的比热容，水的密度，求：
（1）当S闭合，S1接 （选填“a”或“b”）时为保温挡，保温状态下，电热锅每小时耗电多少度？( )
（2）连接电热锅的电线至少要能承受多大的电流？( )
（3）R1的阻值是多少Ω？( )
（4）某次测试中发现将1.5L温度为23℃的水加热至100℃费时10min，则电热锅的效率是多少？( )
参考答案：
1． 做功 相互作用的斥力
【详解】[1]将一根铁丝快速反复弯折，铁丝克服摩擦做功，铁丝的内能增大，弯折处发热，可认识做功到可以改变物体的内能。
[2]用注射器取水后封住前端，用力推活塞，由于分子间存在相互作用的斥力，水很难被压缩。
2． 火线 笔尾 有
【详解】[1]当人体直接或间接与火线接触，并构成回路时，就会造成触电。
[2][3]使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，有电流通过人体，表明检测的是火线。
3． 负 排斥
【详解】[1][2]自然界中存在两种电荷：与毛皮摩擦过的橡胶棒由于得到电子带负电，与丝绸摩擦过的玻璃棒由于失去电子带正电；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，验电器的工作原理就是利用同种电荷相互排斥。
4． 地磁场 不会
【详解】[1]信鸽具有卓越的航行本领，它能从2000km以外的地方飞回家，靠的是地磁场来导航。
[2]若将铜棒绑在鸽子身上，铜棒不能被磁化，不会对它的飞行产生干扰。
5． 2.16×105 乙 乙的充电功率大，充电速度快
【详解】[1]电池充满电储存的电能为
W＝UIt＝5V×12000×10-3A×1×3600s＝2.16×105J
[2][3]甲充电器的充电功率为
P1＝U1I1＝5V×0.6A＝3W
乙充电器的充电功率为
P2＝U2I2＝5V×4A＝20W
故乙的充电速度快，乙是快速充电器。
6． 1000 3400
【详解】[1]由电能表参数可知，表示的是电路中每消耗的电能，电能表的表盘转过3000r；转盘转动150r，热水器消耗的电能
热水器的实际功率
[2]由电能表表盘参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家同时使用的用电器的最大总功率
该电路还允许功率接入的功率
同时该电路还允许功率不超过 3400W的用电器同时工作。
7．D
【详解】A.家用电热水器的额定功率约为1000W，故A不符合题意；
B.正常情况下人体电阻约为几千欧，故B不符合题意；
C.对人体安全的电压是不高于36V，故C不符合题意；
D.台灯的功率较小，一般是40W左右，正常工作电流约
故D符合题意。
故选D。
8．B
【详解】A．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；
B．家庭电路安装漏电保护器是防止用电器漏电而采取的安全措施；空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合题意；
C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；
D．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故D不符合题意。
故选B。
9．D
【详解】A．水果电池工作时，消耗化学能，得到了电能，所以是将化学能转化为电能，故A错误；
B．水果电池两端有电压，但电路只能在闭合时才能产生电流，故B错误；
C．由并联电路电压规律知，两个水果电池并联后不能提供更高电压，如果将两个水果电池串联后能提供更高电压，故C错误；
D．水果电池外部电流方向从铜片，即电源正极流出，经过灯泡流向锌片，即电源负极，故D正确。
故选D。
10．A
【详解】A．火箭加速升空过程中，将燃料燃烧释放的内能转化为火箭的机械能，故A正确；
B．运载火箭用液态氢做燃料，是因其热值较大，完全燃烧相同质量的液态氢和其他燃料，液态氢能放出更多的热量，故B错误；
C．空间站在太空轨道上具有重力势能和动能，故机械能不为0，故C错误；
D．太阳能电池板工作时把太阳能转化为电能，故D错误。
故选A。
11．D
【详解】由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路，故D符合题意，ABC不符合题意。
故选D。
12．C
【详解】A．由图可知，闭合开关S后，电阻R1、R2串联，因串联电路中电流处处相等，则I1＝I2，故A错误；
B．根据欧姆定律可知，电阻R1、R2两端电压之比
U1︰U2＝I1R1︰I2R2＝R1︰R2＝2R2︰R2＝2︰1
故B错误；
C．根据P＝UI可知，电阻R1、R2的电功率之比
P1︰P2＝U1I1︰U2I2＝U1︰U2＝2︰1
故C正确；
D．由可知，电阻R1、R2在相同时间内做的功之比
W1︰W2＝P1t︰P2t＝P 1︰P2＝2︰1
故D错误。
故选C。
13．AC
【详解】A．电流通过导体产生热量的多少不能直接观察，但空气吸收热量后温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法，故A正确；
BC．由图可知，左侧容器中的电阻丝与右侧容器中的电阻丝串联，通过的电流与通电时间相同，两个容器中的电阻丝阻值不同，因此装置可探究电流产生的热量与电阻的关系，故B错误，C正确；
D．已知右侧容器中的电阻丝阻值大于左侧容器中电阻丝阻值，则装置中右侧容器中的电阻丝产生的热量较多，因此右侧容器中的U形管液面高度差较大，故D错误。
故选AC。
14．AB
【详解】A．由图可知，两个电阻串联，电压表测定值电阻两端的电压，体温越高，由图丙知，红外线热敏电阻R越小，故A正确；
BC．体温越高，热敏电阻R阻值减小，总电阻减小，根据欧姆定律可知，电路中的电流变大；由分压原理，热敏电阻的电压越小，根据串联电路电压的规律，定值电阻两端的电压越大，所以电压表示数越大，故B正确，C错误。
D．体温越高时，电路中的电流变大，电源电压不变，由可知电路消耗的电功率变大。
故选AB。
15．
【详解】灯与变阻器串联，开关要控制火线，然后接入灯泡的金属块，零线与灯泡的螺旋套连接，如下图所示：
16．
【详解】从图可知，小磁针静止时左端为S极，右端为N极，因为同名磁极相互排斥，异名磁极相互吸引，所以左侧磁极为N极，右侧磁极为S极；磁感线的方向是从N极指向S极可判断磁感线的方向，如图所示：
17． 加热时间 a a a
【详解】（1）[1]根据转换法，两种液体吸收热量的多少可通过加热时间比较，加热时间越长，液体吸收的热量越多。
（2）[2][3]由图2可知质量相同的不同物质，升高相同温度，a加热时间长，由转换法，a吸收的热量多，a的吸热能力更强。
（3）[4]水的吸热能力强，故a是水的图像。
18． 右 断路 导体两端电压一定时，通过导体中的电流与导体电阻成反比 右 2.5 35
【详解】（1）[1]为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大端，根据电路图判断滑片应移动到最右端。
[2]根据电压表的示数接近电源电压，说明电压表并联部分之外是通路，结合题干给出的是定值电阻R出现故障，可知定值电阻R断路。
（2）[3]分析图2图象，电压一定时，曲线上每点对应的电流和电阻的乘积都相等，由此得出结论：导体两端电压一定时，通过导体中的电流与导体电阻成反比。
（3）[4]在用10Ω电阻替换5Ω电阻时，应先断开开关，拆下5Ω的电阻，然后换上10Ω的电阻，闭合开关，根据串联分压原理可知，10Ω电阻两端的电压将变大，所以应增大滑动变阻器接入电路中的电阻，将即滑动变阻器的滑片向右移动。
[5]由图2知，定值电阻两端的电压
UV=0.5A×5Ω=0.1A×25Ω=2.5V
即电压表的示数为2.5V。
（4）[6]实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=6V-2.5V=3.5V
根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
解得R滑=35Ω，即滑动变阻器的最大阻值至少需要35Ω。
19． 连接电路时开关未断开 电压表示数为2.5V 0.3 8.3 电压U/V 电流I/A 温度
【详解】（1）[1]小灯泡的额定电压为2.5V，故电压表选用小量程并联在灯泡两端，滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：
（2）[2]把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，说明电路是通路，此时开关处于闭合，所以发生这种现象的原因可能是连接电路时开关未断开。
（3）[3]灯在额定电压下正常发光，所以接通电路后，向右移动滑动变阻器的滑片P，观察到电压表的示数为2.5V时，表明小灯泡正常发光.
[4]由图甲知电流表选用小量程，图乙中电流表的分度值为0.02A，示数为0.3A。
[5]小灯泡正常发光时的阻值为
（4）[6][7]实验中需记录灯泡两端的电压和通过灯泡的电流，且由表格数据知，电阻R的值是①中数据与②中数据之比，所以表格处需填入①电压U/V，②电流I/A。
[8]从表中数据看，不同电压下小灯泡的电阻值不同，这是因为电压不同，灯丝温度不同，其阻值也不同，所以是灯丝电阻受温度影响导致的。
20．（1）6V；（2）30Ω；（3）180J
【详解】解：（1）由电路图可知，闭合开关，电阻、并联，电流表A、分别测量干路和电阻支路中的电流。因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A的示数为，电流表的示数为，即通过电阻的电流为，通过电阻的电流为
因为并联电路各支路两端的电压与电源电压相等，所以电源电压
（2）两端的电压
电阻的阻值
（3）通电整个电路消耗的电能为
答：（1）电源电压为6V；
（2）电阻的阻值为30Ω；
（3）通电该电路消耗的总电能为180J。
21． a 0.11度 5A 44Ω 73.5%
【详解】（1）[1]当开关S闭合、S1接a时，R1、R2串联；当开关S闭合，S1接b时，电路为R1的简单电路；因为串联电路的总电阻等于各串联电阻之和，所以由可知，R1、R2串联时，电路中的电阻最大，电功率最小，电热锅处于保温状态；电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热锅处于加热状态；因此开关S闭合，S1接a时，电热锅处于保温状态。
[2]电热锅的加热功率
P保=110W=0.11kW
由可知，电热锅每小时消耗的电能
W=P保t=0.11kW×1h=0.11kW∙h=0.11度
（2）[3]当电热锅处于加热状态时，电路中的电流最大，由P=UI可知，连接电热锅的电线能承受最大电流
（3）[4]开关S闭合，S1接b时，电热锅加热状态，则R1的阻值
（4）[5]水的体积
V=1.5L=1.5dm3=1.5×10-3m3
由可知，水的质量
水吸收的热量
由可知，电热锅加热10min消耗的电能
W′=P加热t′=1100W×10×60s=6.6×105J
电热锅的效率
