考点规范练3

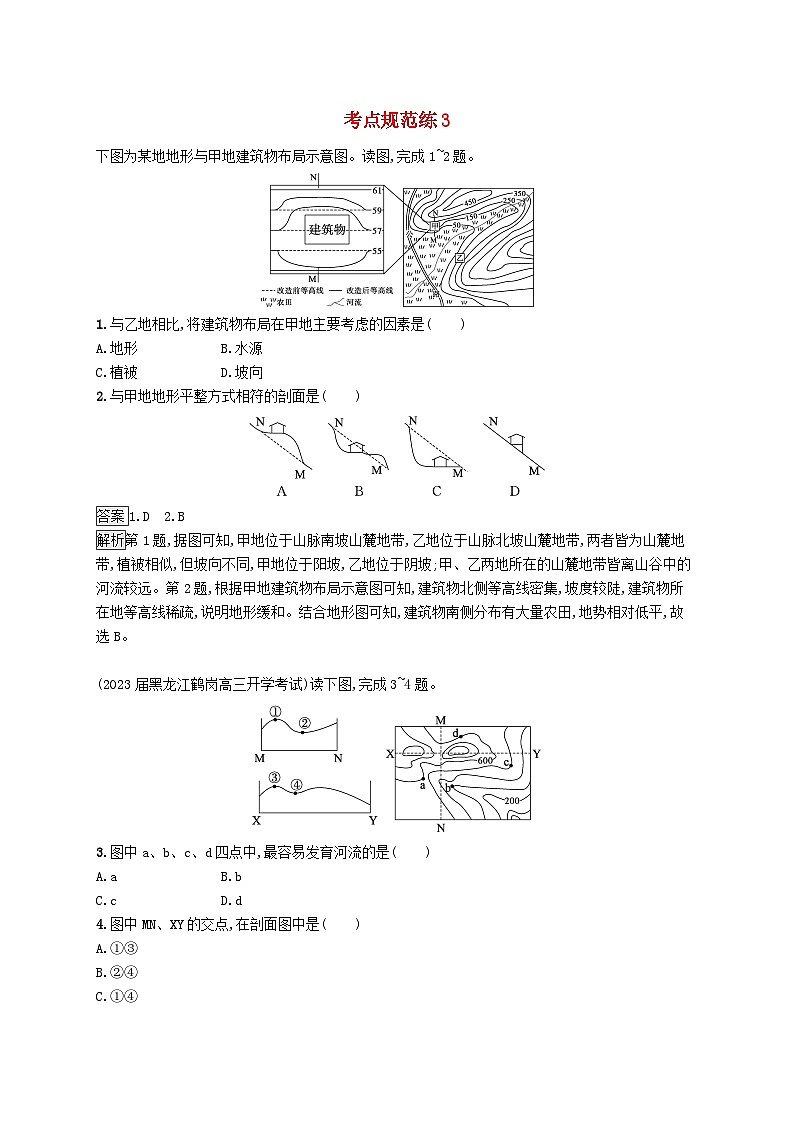

下图为某地地形与甲地建筑物布局示意图。读图,完成1~2题。

1.与乙地相比,将建筑物布局在甲地主要考虑的因素是(　　)

A.地形 B.水源

C.植被 D.坡向

2.与甲地地形平整方式相符的剖面是(　　)

答案1.D　2.B

解析第1题,据图可知,甲地位于山脉南坡山麓地带,乙地位于山脉北坡山麓地带,两者皆为山麓地带,植被相似,但坡向不同,甲地位于阳坡,乙地位于阴坡;甲、乙两地所在的山麓地带皆离山谷中的河流较远。第2题,根据甲地建筑物布局示意图可知,建筑物北侧等高线密集,坡度较陡,建筑物所在地等高线稀疏,说明地形缓和。结合地形图可知,建筑物南侧分布有大量农田,地势相对低平,故选B。

(2023届黑龙江鹤岗高三开学考试)读下图,完成3~4题。

3.图中a、b、c、d四点中,最容易发育河流的是(　　)

A.a B.b

C.c D.d

4.图中MN、XY的交点,在剖面图中是(　　)

A.①③

B.②④

C.①④

D.②③

答案3.B　4.C

解析第3题,根据a、b、c、d处等高线的分布特点可以判定只有b处的等高线凸向高值,b处为山谷,有可能发育河流,B正确。第4题,图中MN、XY两条地形剖面线的交点处应为鞍部,从XY方向看去中间地势相对较低,应该对应的是④而不是③;从MN方向看上去,中间地势相对较高,应是①而不是②。由此可知C正确,A、B、D错误。

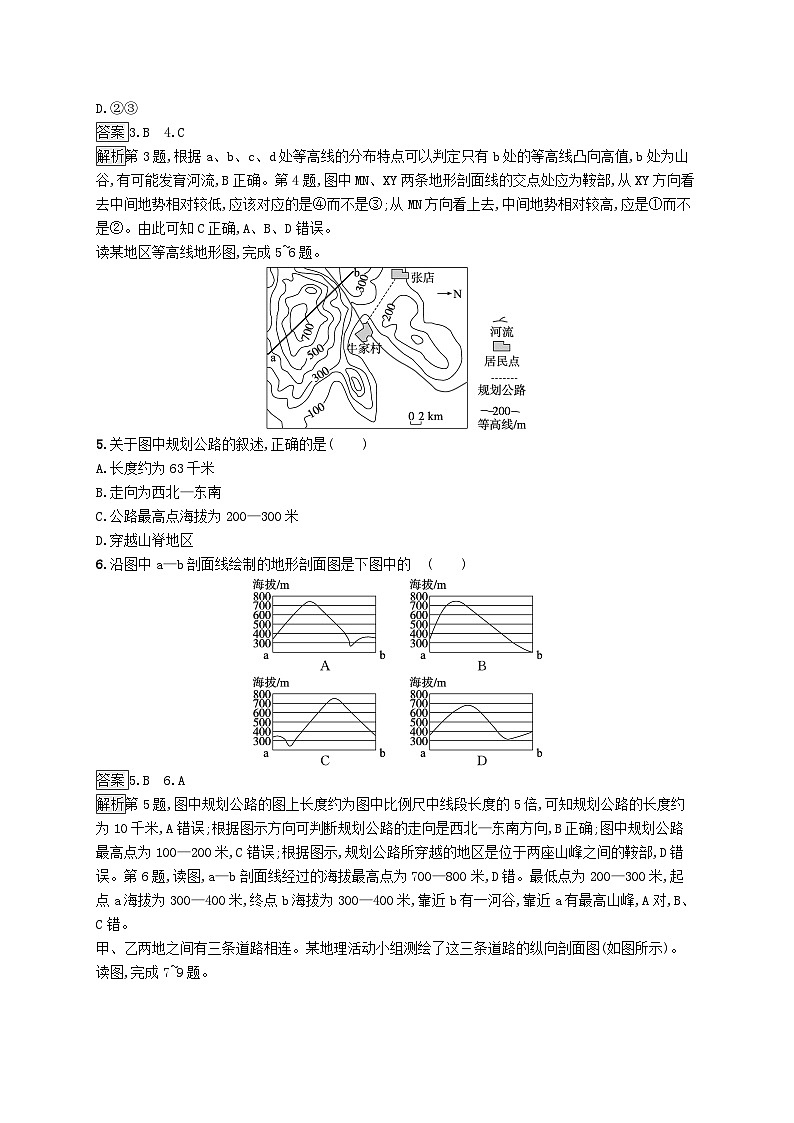

读某地区等高线地形图,完成5~6题。

5.关于图中规划公路的叙述,正确的是(　　)

A.长度约为63千米

B.走向为西北—东南

C.公路最高点海拔为200—300米

D.穿越山脊地区

6.沿图中a—b剖面线绘制的地形剖面图是下图中的 (　　)

答案5.B　6.A

解析第5题,图中规划公路的图上长度约为图中比例尺中线段长度的5倍,可知规划公路的长度约为10千米,A错误;根据图示方向可判断规划公路的走向是西北—东南方向,B正确;图中规划公路最高点为100—200米,C错误;根据图示,规划公路所穿越的地区是位于两座山峰之间的鞍部,D错误。第6题,读图,a—b剖面线经过的海拔最高点为700—800米,D错。最低点为200—300米,起点a海拔为300—400米,终点b海拔为300—400米,靠近b有一河谷,靠近a有最高山峰,A对,B、C错。

甲、乙两地之间有三条道路相连。某地理活动小组测绘了这三条道路的纵向剖面图(如图所示)。读图,完成7~9题。

7.甲、乙两地点间高差大致为(　　)

A.80米 B.110米

C.170米 D.220米

8.从道路纵向剖面图上可以看出(　　)

A.道路①为直线

B.道路②经过甲、乙两点间的最高点

C.道路③最长

D.道路①和②可能有部分路段重合

9.若使用大型运输车从乙地运送重型机械设备至甲地,最适合行车的是(　　)

A.道路③

B.道路①

C.道路①和②

D.道路②和③

答案7.B　8.D　9.B

解析第7题,由材料可知,甲、乙两地有三条道路相连,故三条道路的起止点应该是甲、乙两地。读图可知三条道路的起止点海拔为260米和150米,甲、乙两地点间高差大致为110米。第8题,从道路纵向剖面图上可以看出,道路①路程最长,且山区道路多为“之”字形,不可能是直线,A错;道路②没有经过甲、乙两点间的最高点,B错;道路③最短,C错;道路①和②剖面线右侧形态相同,可能有部分路段重合,D对。第9题,使用大型运输车运输重型机械设备,应尽量选择坡度小的道路,以保证运输安全。读图可知,道路①在三条道路中是起伏最小的。

读某地区等高线示意图(单位:米)和地形剖面图(单位:米),完成10~11题。

10.左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是(　　)

A.①和③ B.②和③

C.①和④ D.②和④

11.若该区位于一拟建水库的库区内,当最高蓄水位达150米时,图示范围内将出现(　　)

A.一个岛 B.两个岛

C.三个岛 D.无岛

答案10.D　11.D

解析第10题,读等高线示意图可知,交点海拔为200—250米,分别对应右侧剖面图中的②④两点。第11题,最高蓄水位是150米时,水库内海拔在150米以下的地方均被淹没,图示范围内不会出现岛,选D。

12.读材料,完成下列各题。

北京市某校学生到北京郊区进行地理实践活动。下图为实践活动区域的地形及相关信息。

(1)判断某同学站在甲地能否观察到停车场,绘制剖面图并说明理由。

(2)描述图示公路所在地形部位的突出特点。

答案(1)在甲地不能观察到停车场。理由:停车场的海拔虽然比甲地低,但在甲地与停车场之间有一条山脊阻挡视线。绘图如下。

(2)所在地形部位为山谷,其突出特点为海拔较低,多在200—300米;呈东南—西北走向(或海拔增加);地势平坦,呈带状分布;河谷较宽等。

解析第(1)题,选取甲地与停车场连线,找出与其相交的等高线交点,即可作出剖面图。从图中可以看出,停车场的海拔低于甲处,但在停车场与甲地中间存在山脊(凸坡)会阻挡视线,因此无法通视。第(2)题,从图中可以看出,公路分布在山谷处。山谷的突出特点是海拔较低,多在200—300米;从图中指向标可以看出,山谷呈东南—西北走向;山谷处地势低平,并且呈带状分布;山谷两侧等高线较稀疏,因此山谷较宽。
