物理九年级全册第二节 让电灯发光说课课件ppt

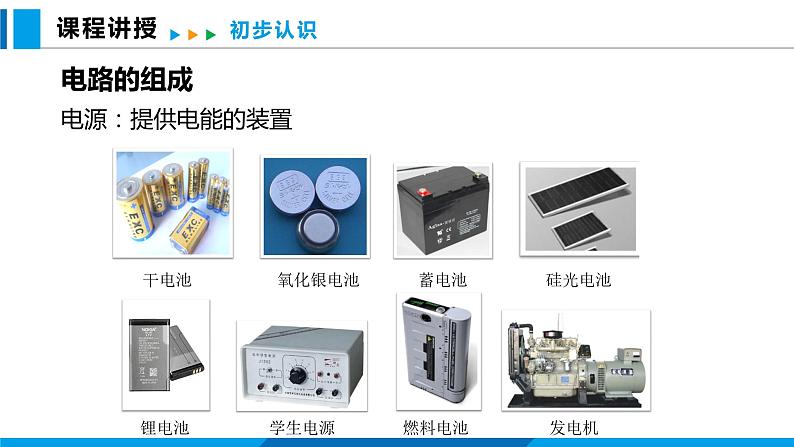

这是一份物理九年级全册第二节 让电灯发光说课课件ppt，共21页。PPT课件主要包含了电路的组成，电源提供电能的装置，干电池，氧化银电池，蓄电池，硅光电池，锂电池，学生电源，燃料电池，发电机等内容，欢迎下载使用。

电为我们工作时，类似于水，水有自己的流动路径→水路，而电大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？

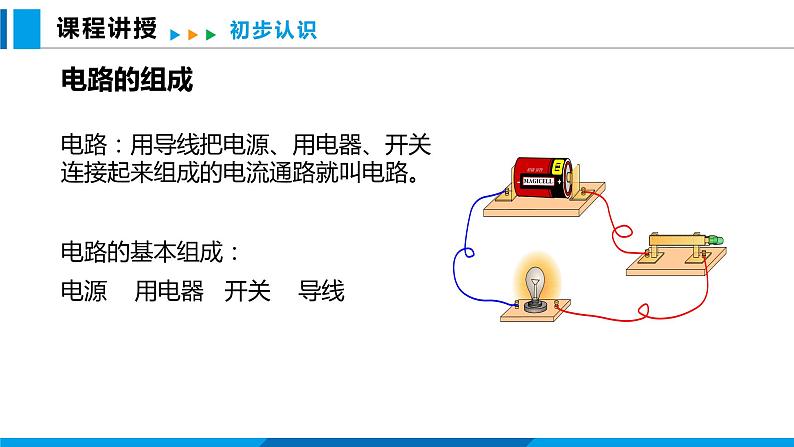

电路：用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。
电路的基本组成：电源 用电器 开关 导线

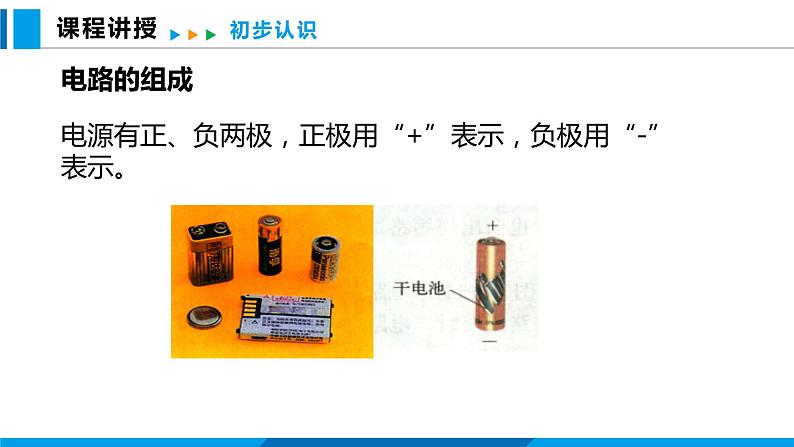

电源有正、负两极，正极用“+”表示，负极用“-”表示。

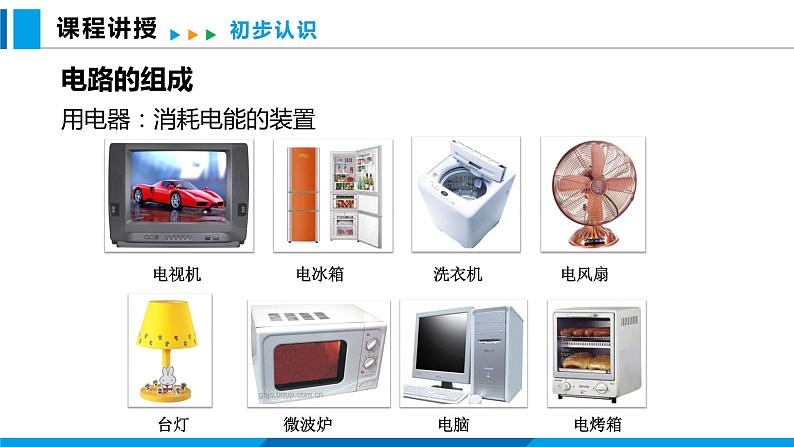

用电器：消耗电能的装置
实际电路有的简单，有的很复杂，计算机电路连接着数千万甚至数亿个电路元件。一块小小的芯片利用高科技将电路元件集成在一起的集成电路。一块指甲大小的硅片上可集成数亿个电路元件。集成电路都是由基本电路构成的。
电流的方向规定：正电荷的定向移动方向为电流的方向，
负电荷的定向移动方向与电流方向相反。
电流的形成：电荷的定向移动形成电流。
电源正极 开关 用电器 电源负极
1.通路：指处处连通的电路。
2.断路（开路）：指某处断开没有电流通过的电路
出现短路会损坏电源，是不允许的。
短路：不经过用电器而直接将电源两极用导线连通的电路。短路时，电流很大，会烧坏电源和导线
用统一电学元件符号表示电路连接情况的图就叫电路图
整个电路图最好呈长方形，有棱有角，导线要横平竖直
1.电路图与实物图元件顺序要对应；2.元件位置安排要适当，分布要均匀；3.任何元件不要画在拐角处；4.整个电路图最好呈长方形，有棱有角，导线要横平竖直
1、你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。从物理学的角度分析，香蕉的作用相当于电路中的（ 　）A．开关B．导线C．电源D．发声器
2、如图所示的三个电路，下列对其通路、开路、短路判断正确的是（　　）A．甲开路，乙通路，丙短路B．甲短路，乙开路，丙通路C．甲通路，乙短路，丙开路D．甲通路，乙开路，丙短路
