初中物理沪科版九年级全册第二节 科学探究：欧姆定律课堂教学ppt课件

这是一份初中物理沪科版九年级全册第二节 科学探究：欧姆定律课堂教学ppt课件，共11页。PPT课件主要包含了欧姆定律，欧姆定律的内容，变形公式，2求解I，解题步骤，科学视野，RL20Ω，I06A等内容，欢迎下载使用。

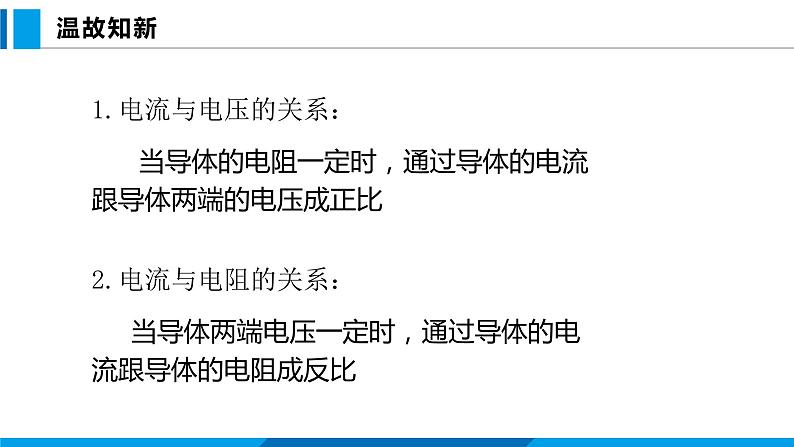

1.电流与电压的关系：
当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比
2.电流与电阻的关系：
当导体两端电压一定时，通过导体的电流跟导体的电阻成反比
早在19世纪20年代，德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的。
欧姆（1787-1854）德国物理学家人们为纪念他，将电阻的单位以欧姆的姓氏命名。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2.欧姆定律的数学表达式：
3.公式中使用国际单位（单位要统一）
电压U 的单位：V 电阻R 的单位：Ω 电流 I 的单位： A
注意：欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。
　　例1 一辆汽车的车灯接在12 V的电源两端，灯丝电阻为30Ω，求通过这盏电灯的电流。
（1）列出已知条件和所求量；
已知： U=12V，R=30Ω，求I。
　　例2 在如图所示的电路中，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R的阻值。
解：电阻R两端的电压U=6 V，通过电阻R的电流I=0.3 A。
根据欧姆定律变形公式可知，
测电阻的方法：先通过测量未知电阻两端的电压和通过的电流，然后应用欧姆定律计算电阻值。
世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。 酒精测试仪中装有酒精气体传感器。酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中电流和电压的变化。驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。
我国刑法规定，驾驶员醉酒后驾车要负刑事责任。拒绝酒驾，安全你我他！
3.公式中使用国际单位（单位要统一）：
　　1.在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A。已知该灯泡正常发光时的电阻是20Ω，求灯泡两端的电压。
UL=ILRL =0.6 A×20 Ω =12 V
解：IL=I=0.6 A
根据变形公式 U=IR 得
