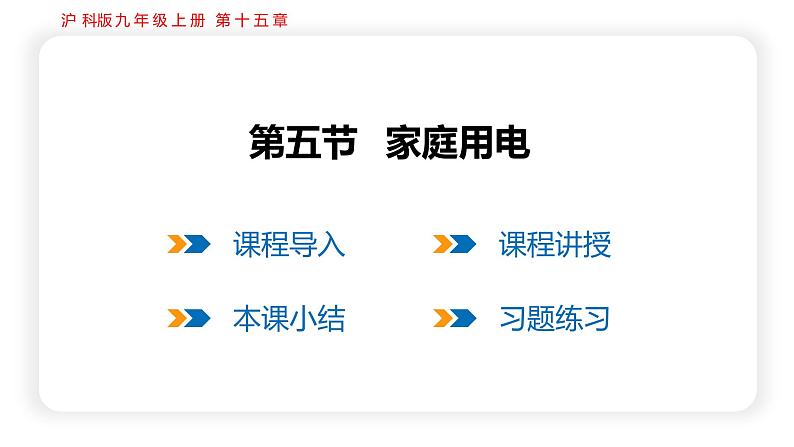

沪科版九年级全册第五节 家庭用电教学演示课件ppt

这是一份沪科版九年级全册第五节 家庭用电教学演示课件ppt，共15页。PPT课件主要包含了观察家庭电路，总开关，保险装置，三孔插座，试电笔，注意用电安全，有关触电的形式，安全用电等内容，欢迎下载使用。

夜幕时分，华灯初上，城市的夜景更加炫目。那这些用电器是如何用电的？电路又是如何组成的呢？

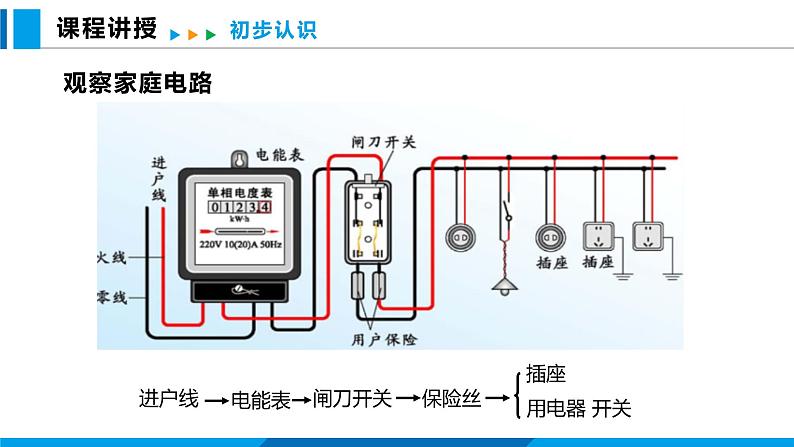

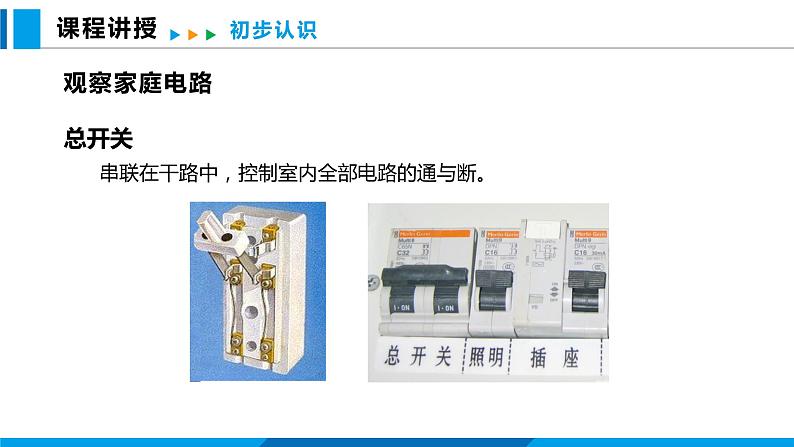

串联在干路中，控制室内全部电路的通与断。

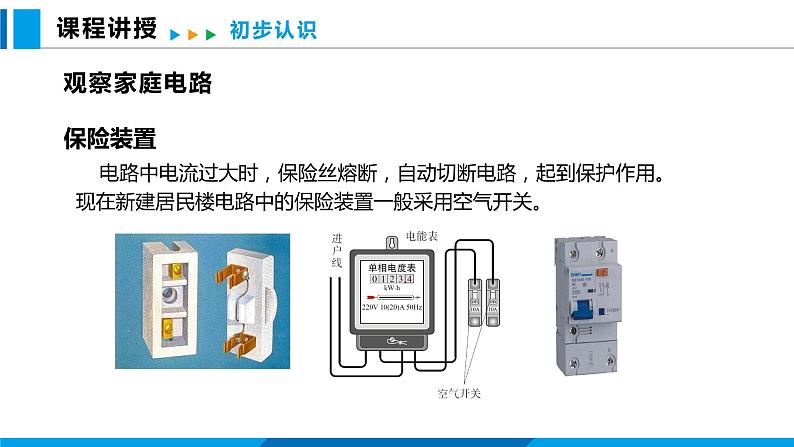

电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。现在新建居民楼电路中的保险装置一般采用空气开关。

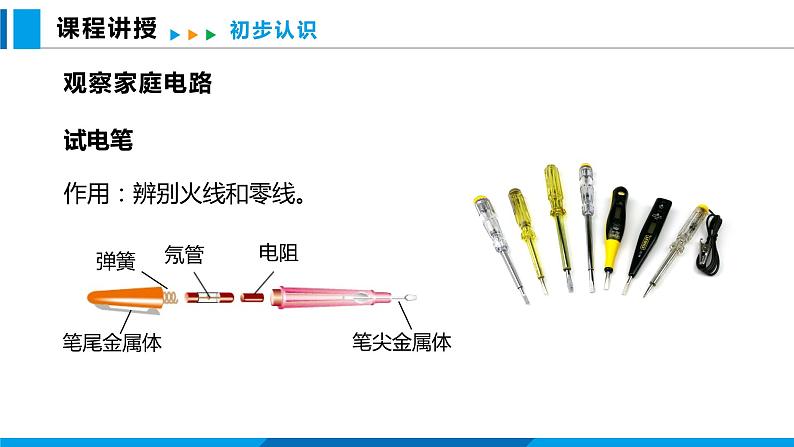

作用：辨别火线和零线。
使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
大量事实表明：不高于36V的电压才是安全电压

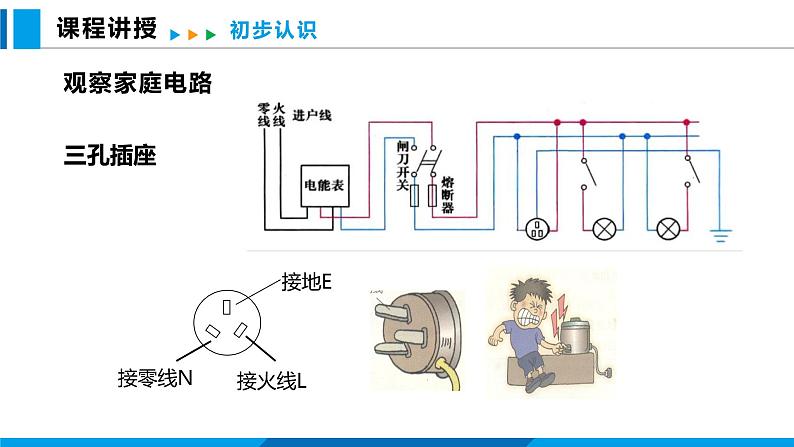

用电器与零线、火线的连接
①各用电器（插座）并联在电路中。②控制用电器的开关要连接在火线和用电器之间。
触电急救时，千万不要用手去拉触电的同伴，而是要立即切断电源，或者用绝缘棒将电线挑开，使触电者尽快脱离电源。
1. 以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口灯泡接入电路。
