苏科版八年级上册4.2 透镜授课课件ppt
展开
这是一份苏科版八年级上册4.2 透镜授课课件ppt，共33页。PPT课件主要包含了知识点，感悟新知，透镜类型，透镜对光的作用，答案C，焦点和焦距，解如图15所示，会聚和发散的奥秘等内容，欢迎下载使用。

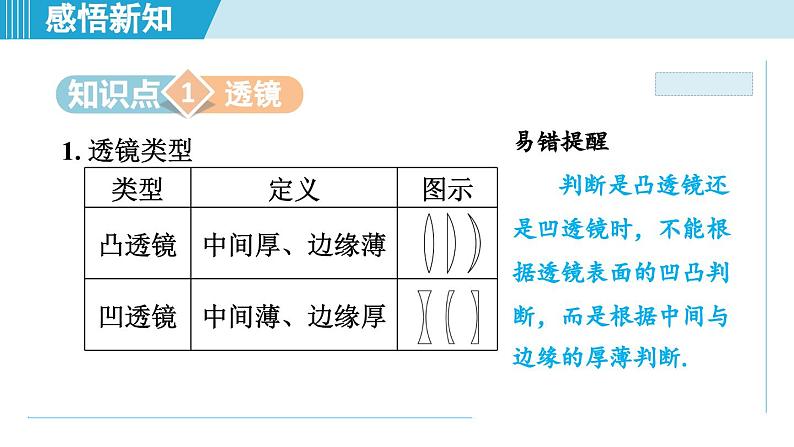

易错提醒判断是凸透镜还是凹透镜时，不能根据透镜表面的凹凸判断，而是根据中间与边缘的厚薄判断.

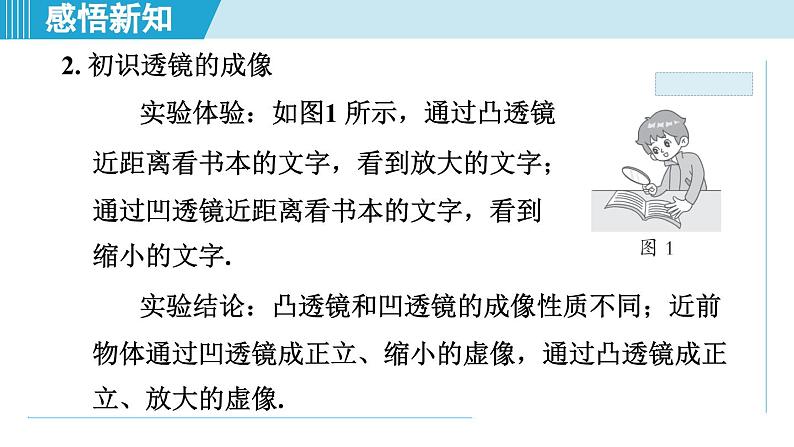

2. 初识透镜的成像实验体验：如图1 所示，通过凸透镜近距离看书本的文字，看到放大的文字；通过凹透镜近距离看书本的文字，看到缩小的文字.实验结论：凸透镜和凹透镜的成像性质不同；近前物体通过凹透镜成正立、缩小的虚像，通过凸透镜成正立、放大的虚像.

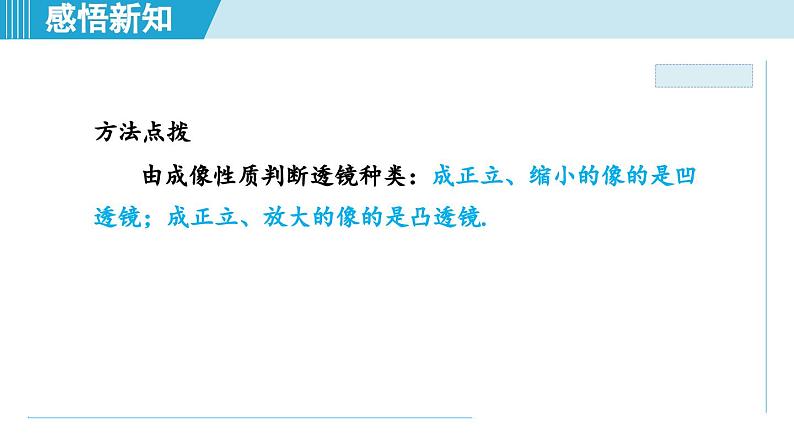

方法点拨由成像性质判断透镜种类：成正立、缩小的像的是凹透镜；成正立、放大的像的是凸透镜.

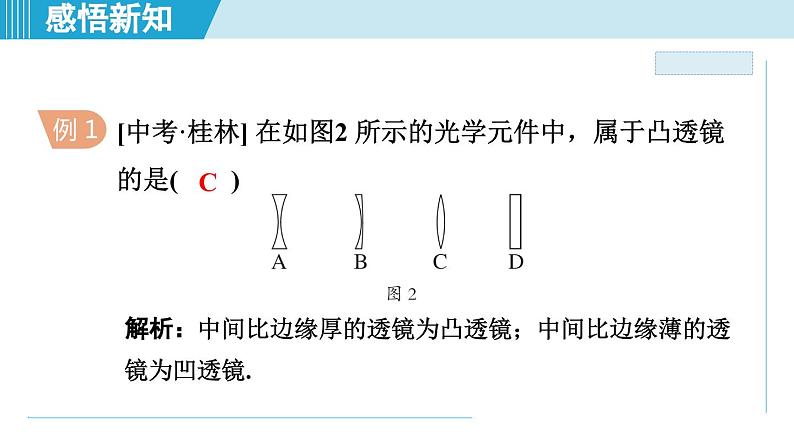

[中考·桂林] 在如图2 所示的光学元件中，属于凸透镜的是( )
解析：中间比边缘厚的透镜为凸透镜；中间比边缘薄的透镜为凹透镜.

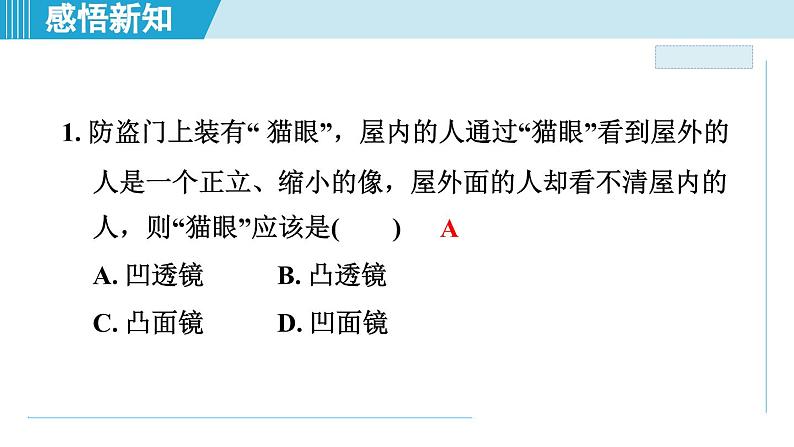

1. 防盗门上装有“ 猫眼”，屋内的人通过“猫眼”看到屋外的人是一个正立、缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是( )A. 凹透镜 B. 凸透镜C. 凸面镜 D. 凹面镜

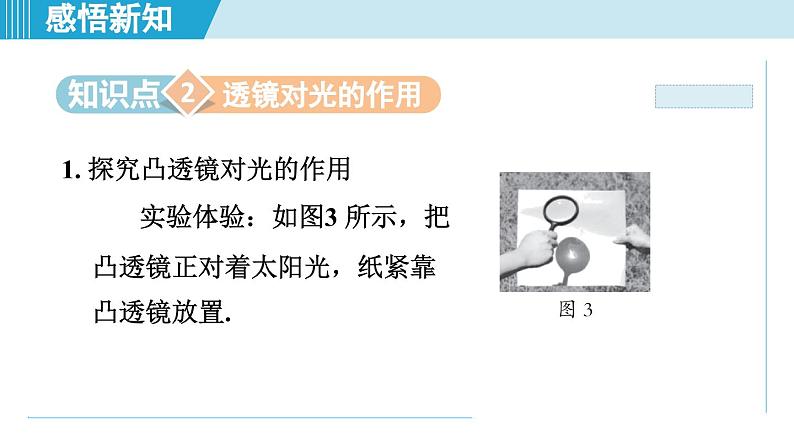

1. 探究凸透镜对光的作用实验体验：如图3 所示，把凸透镜正对着太阳光，纸紧靠凸透镜放置.

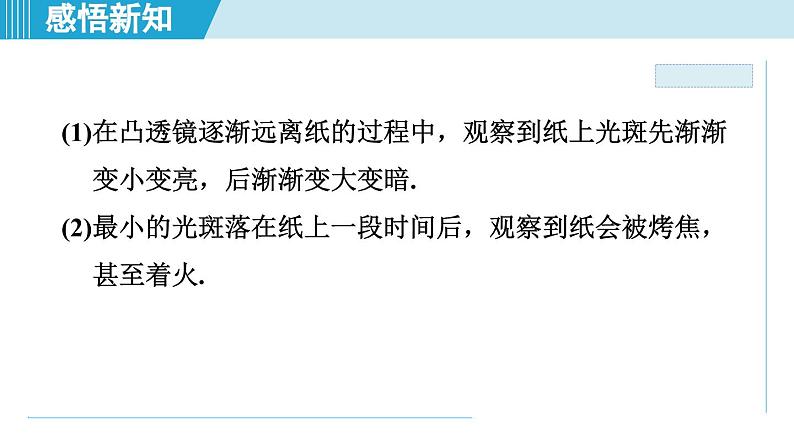

(1)在凸透镜逐渐远离纸的过程中，观察到纸上光斑先渐渐变小变亮，后渐渐变大变暗.(2)最小的光斑落在纸上一段时间后，观察到纸会被烤焦，甚至着火.
分析思考 (1)凸透镜移动过程中，光斑的变化特征说明光通过凸透镜后是如何传播的？
分析结果太阳光经过凸透镜的传播情况如图6所示.
(2)纸被烤焦，甚至着火的原因是什么？
纸被烤焦是凸透镜将太阳光聚集到光斑的结果.
实验结论：凸透镜对太阳光有会聚作用.
2. 观察凹透镜对光的作用实验体验：(1)如图4 所示，在凹透镜正对太阳光逐渐远离纸的过程中，观察到纸上阴影相对于周围而言越来越暗.
(2)如图5 所示，将平行光正对凹透镜照射时，通过凹透镜的传播情况如图所示.
类比思考 将光通过凹透镜的传播和凸透镜的传播相类比，说明凹透镜对光有什么作用？
类比结果凹透镜和凸透镜的区别是对光的作用不同，凸透镜主要对光起会聚作用，而凹透镜主要对光起发散作用.
实验结论：凹透镜对太阳光有发散作用.
3. 透镜对光的作用(1)凸透镜对光有会聚作用，称为会聚透镜.(2)凹透镜对光有发散作用，称为发散透镜
深度思考 把凹透镜正对太阳光，纸上为什么不是亮斑而是比周边暗的阴影？
深度理解没有凹透镜时，纸上亮度均匀. 凹透镜挡在纸前，透过凹透镜光发生发散，导致照射到纸面的光变弱形成阴影.
[中考·长沙] 我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”. 关于“水晶饼”利用太阳光生火，下列说法正确的是( )A. 这是光的反射现象B. 这是光的色散现象C.“水晶饼”对光有会聚作用D.“水晶饼”对光有发散作用
方法点拨：判断凸透镜还是凹透镜可以根据形状判断，也可以根据对光的作用判断，有时还可以根据成像的特点判断.例如，由信息“水晶饼为中部鼓起的透明圆饼”，可知中间厚、边缘薄，属于凸透镜.
解析：由信息“水晶饼为中部鼓起的透明圆饼”，可知中间厚、边缘薄，属于凸透镜. 由信息“正午向日，以艾承之，即火燃”，可知对光有会聚作用. 利用太阳光生火是光的折射现象.
2.[中考·晋中] 如图7所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生.”请你用学过的光学知识判断“削冰令圆”就是把冰块制成______镜，“火生”应用这种透镜对光的______作用.
1. 焦点(1) 平行于凸透镜主光轴的光线经凸透镜折射后，会聚于主光轴上一点，这一点叫凸透镜的焦点(F)，如图8 所示.
(2) 平行于凹透镜主光轴的光线经凹透镜折射后，发散光线的反向延长线交于主光轴上一点，这一点叫凹透镜的焦点(F)，如图9 所示.(3)透镜的两侧各有一个焦点，是对称的.2. 焦距 焦点到光心的距离叫焦距(f).
逆向思考 (1)光源位于凸透镜的焦点，从光源照射到凸透镜的光通过凸透镜后如何传播？
逆向结果根据光路的可逆性，光源位于凸透镜的焦点，光源照射到凸透镜的光，平行于主光轴传播( 如图12 所示).
(2)什么光通过凹透镜后，平行于主光轴传播？
根据光路的可逆性，照射到凹透镜的光，如果延长线通过焦距，经凹透镜后平行于主光轴传播(如图13所示).
3. 透镜的特殊光线(1)凸透镜(图10)
(2)凹透镜(图11)
[中考·泰州] 如图14 所示，请完成图中光通过透镜后的光路.
解析：过凸透镜光心的光线传播方向不改变；通过焦点的光线经凸透镜折射后将平行于主光轴(如图15 所示).
3.[中考·青海] 请你将如图16 所示的光路图补充完整.
1. 透镜相当于两个三棱镜组合而成，三棱镜将光线向底面偏折，实现了光线会聚或发散.2. 图解透镜对光的作用(图17)
关联思考 凸透镜会聚的奥秘和光的色散现象相联系，对具体的凸透镜而言，红光的焦距和紫光的焦距哪个短？
关联结果如图18 所示，紫光通过三棱镜的偏折程度大于红光，则紫光通过凸透镜后会聚在红光之前，则紫光的焦距短.
易错提醒判断是凸透镜还是凹透镜时，不能根据透镜表面的凹凸判断，而是根据中间与边缘的厚薄判断.
2. 初识透镜的成像实验体验：如图1 所示，通过凸透镜近距离看书本的文字，看到放大的文字；通过凹透镜近距离看书本的文字，看到缩小的文字.实验结论：凸透镜和凹透镜的成像性质不同；近前物体通过凹透镜成正立、缩小的虚像，通过凸透镜成正立、放大的虚像.
方法点拨由成像性质判断透镜种类：成正立、缩小的像的是凹透镜；成正立、放大的像的是凸透镜.
[中考·桂林] 在如图2 所示的光学元件中，属于凸透镜的是( )
解析：中间比边缘厚的透镜为凸透镜；中间比边缘薄的透镜为凹透镜.
1. 防盗门上装有“ 猫眼”，屋内的人通过“猫眼”看到屋外的人是一个正立、缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是( )A. 凹透镜 B. 凸透镜C. 凸面镜 D. 凹面镜
1. 探究凸透镜对光的作用实验体验：如图3 所示，把凸透镜正对着太阳光，纸紧靠凸透镜放置.
(1)在凸透镜逐渐远离纸的过程中，观察到纸上光斑先渐渐变小变亮，后渐渐变大变暗.(2)最小的光斑落在纸上一段时间后，观察到纸会被烤焦，甚至着火.
分析思考 (1)凸透镜移动过程中，光斑的变化特征说明光通过凸透镜后是如何传播的？
分析结果太阳光经过凸透镜的传播情况如图6所示.
(2)纸被烤焦，甚至着火的原因是什么？
纸被烤焦是凸透镜将太阳光聚集到光斑的结果.
实验结论：凸透镜对太阳光有会聚作用.
2. 观察凹透镜对光的作用实验体验：(1)如图4 所示，在凹透镜正对太阳光逐渐远离纸的过程中，观察到纸上阴影相对于周围而言越来越暗.
(2)如图5 所示，将平行光正对凹透镜照射时，通过凹透镜的传播情况如图所示.
类比思考 将光通过凹透镜的传播和凸透镜的传播相类比，说明凹透镜对光有什么作用？
类比结果凹透镜和凸透镜的区别是对光的作用不同，凸透镜主要对光起会聚作用，而凹透镜主要对光起发散作用.
实验结论：凹透镜对太阳光有发散作用.
3. 透镜对光的作用(1)凸透镜对光有会聚作用，称为会聚透镜.(2)凹透镜对光有发散作用，称为发散透镜
深度思考 把凹透镜正对太阳光，纸上为什么不是亮斑而是比周边暗的阴影？
深度理解没有凹透镜时，纸上亮度均匀. 凹透镜挡在纸前，透过凹透镜光发生发散，导致照射到纸面的光变弱形成阴影.
[中考·长沙] 我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”. 关于“水晶饼”利用太阳光生火，下列说法正确的是( )A. 这是光的反射现象B. 这是光的色散现象C.“水晶饼”对光有会聚作用D.“水晶饼”对光有发散作用
方法点拨：判断凸透镜还是凹透镜可以根据形状判断，也可以根据对光的作用判断，有时还可以根据成像的特点判断.例如，由信息“水晶饼为中部鼓起的透明圆饼”，可知中间厚、边缘薄，属于凸透镜.
解析：由信息“水晶饼为中部鼓起的透明圆饼”，可知中间厚、边缘薄，属于凸透镜. 由信息“正午向日，以艾承之，即火燃”，可知对光有会聚作用. 利用太阳光生火是光的折射现象.
2.[中考·晋中] 如图7所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生.”请你用学过的光学知识判断“削冰令圆”就是把冰块制成______镜，“火生”应用这种透镜对光的______作用.
1. 焦点(1) 平行于凸透镜主光轴的光线经凸透镜折射后，会聚于主光轴上一点，这一点叫凸透镜的焦点(F)，如图8 所示.
(2) 平行于凹透镜主光轴的光线经凹透镜折射后，发散光线的反向延长线交于主光轴上一点，这一点叫凹透镜的焦点(F)，如图9 所示.(3)透镜的两侧各有一个焦点，是对称的.2. 焦距 焦点到光心的距离叫焦距(f).
逆向思考 (1)光源位于凸透镜的焦点，从光源照射到凸透镜的光通过凸透镜后如何传播？
逆向结果根据光路的可逆性，光源位于凸透镜的焦点，光源照射到凸透镜的光，平行于主光轴传播( 如图12 所示).
(2)什么光通过凹透镜后，平行于主光轴传播？
根据光路的可逆性，照射到凹透镜的光，如果延长线通过焦距，经凹透镜后平行于主光轴传播(如图13所示).
3. 透镜的特殊光线(1)凸透镜(图10)
(2)凹透镜(图11)
[中考·泰州] 如图14 所示，请完成图中光通过透镜后的光路.
解析：过凸透镜光心的光线传播方向不改变；通过焦点的光线经凸透镜折射后将平行于主光轴(如图15 所示).
3.[中考·青海] 请你将如图16 所示的光路图补充完整.
1. 透镜相当于两个三棱镜组合而成，三棱镜将光线向底面偏折，实现了光线会聚或发散.2. 图解透镜对光的作用(图17)
关联思考 凸透镜会聚的奥秘和光的色散现象相联系，对具体的凸透镜而言，红光的焦距和紫光的焦距哪个短？
关联结果如图18 所示，紫光通过三棱镜的偏折程度大于红光，则紫光通过凸透镜后会聚在红光之前，则紫光的焦距短.
