广东深圳华师附中2023年高三第二次调研测试物理试题理试题
展开
这是一份广东深圳华师附中2023年高三第二次调研测试物理试题理试题，共16页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

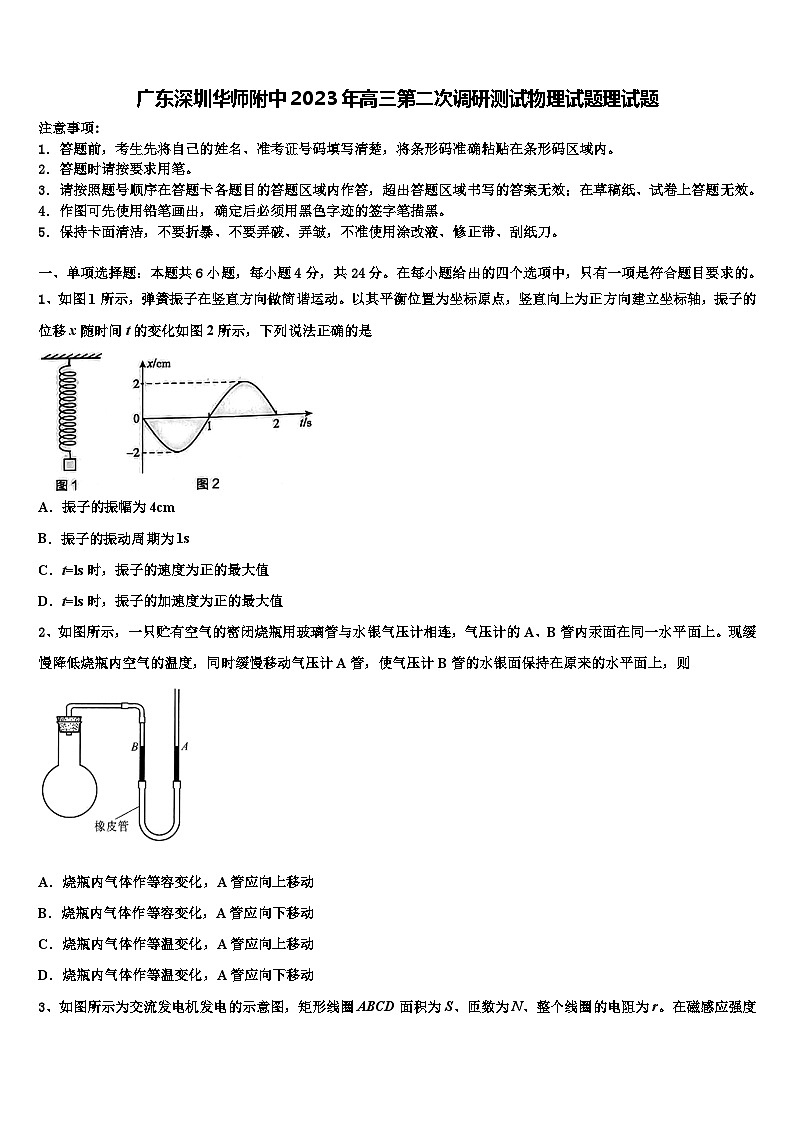

广东深圳华师附中2023年高三第二次调研测试物理试题理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图1所示，弹簧振子在竖直方向做简谐运动。以其平衡位置为坐标原点，竖直向上为正方向建立坐标轴，振子的位移x随时间t的变化如图2所示，下列说法正确的是
A．振子的振幅为4cm
B．振子的振动周期为1s
C．t=ls时，振子的速度为正的最大值
D．t=ls时，振子的加速度为正的最大值
2、如图所示，一只贮有空气的密闭烧瓶用玻璃管与水银气压计相连，气压计的A、B管内汞面在同一水平面上。现缓慢降低烧瓶内空气的温度，同时缓慢移动气压计A管，使气压计B管的水银面保持在原来的水平面上，则
A．烧瓶内气体作等容变化，A管应向上移动
B．烧瓶内气体作等容变化，A管应向下移动
C．烧瓶内气体作等温变化，A管应向上移动
D．烧瓶内气体作等温变化，A管应向下移动

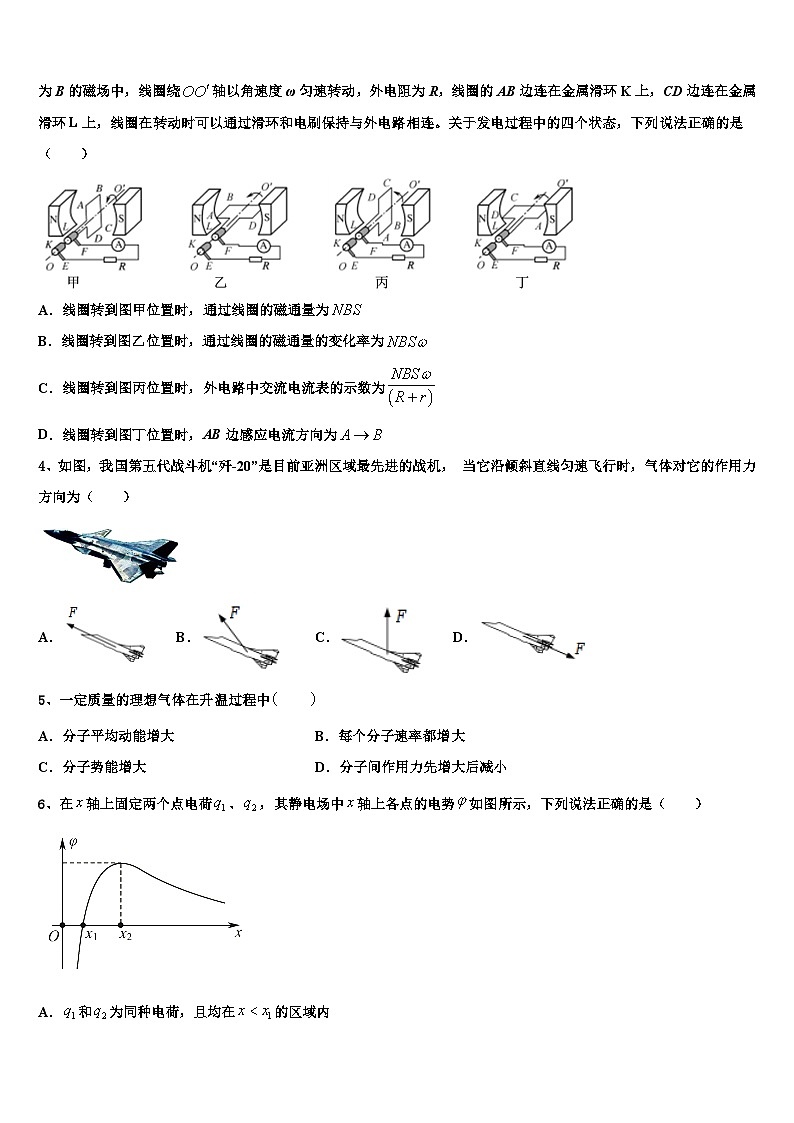

3、如图所示为交流发电机发电的示意图，矩形线圈ABCD面积为S、匝数为N、整个线圈的电阻为r。在磁感应强度为B的磁场中，线圈绕轴以角速度ω匀速转动，外电阻为R，线圈的AB边连在金属滑环K上，CD边连在金属滑环L上，线圈在转动时可以通过滑环和电刷保持与外电路相连。关于发电过程中的四个状态，下列说法正确的是（ ）
A．线圈转到图甲位置时，通过线圈的磁通量为
B．线圈转到图乙位置时，通过线圈的磁通量的变化率为
C．线圈转到图丙位置时，外电路中交流电流表的示数为
D．线圈转到图丁位置时，AB边感应电流方向为
4、如图，我国第五代战斗机“歼-20”是目前亚洲区域最先进的战机， 当它沿倾斜直线匀速飞行时，气体对它的作用力方向为（ ）
A． B． C． D．
5、一定质量的理想气体在升温过程中
A．分子平均动能增大 B．每个分子速率都增大
C．分子势能增大 D．分子间作用力先增大后减小
6、在轴上固定两个点电荷、，其静电场中轴上各点的电势如图所示，下列说法正确的是（ ）
A．和为同种电荷，且均在的区域内
B．和为同种电荷，和两点在两电荷之间
C．和为异种电荷，且均在的区域内
D．和为异种电荷，且均在的区域内
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。

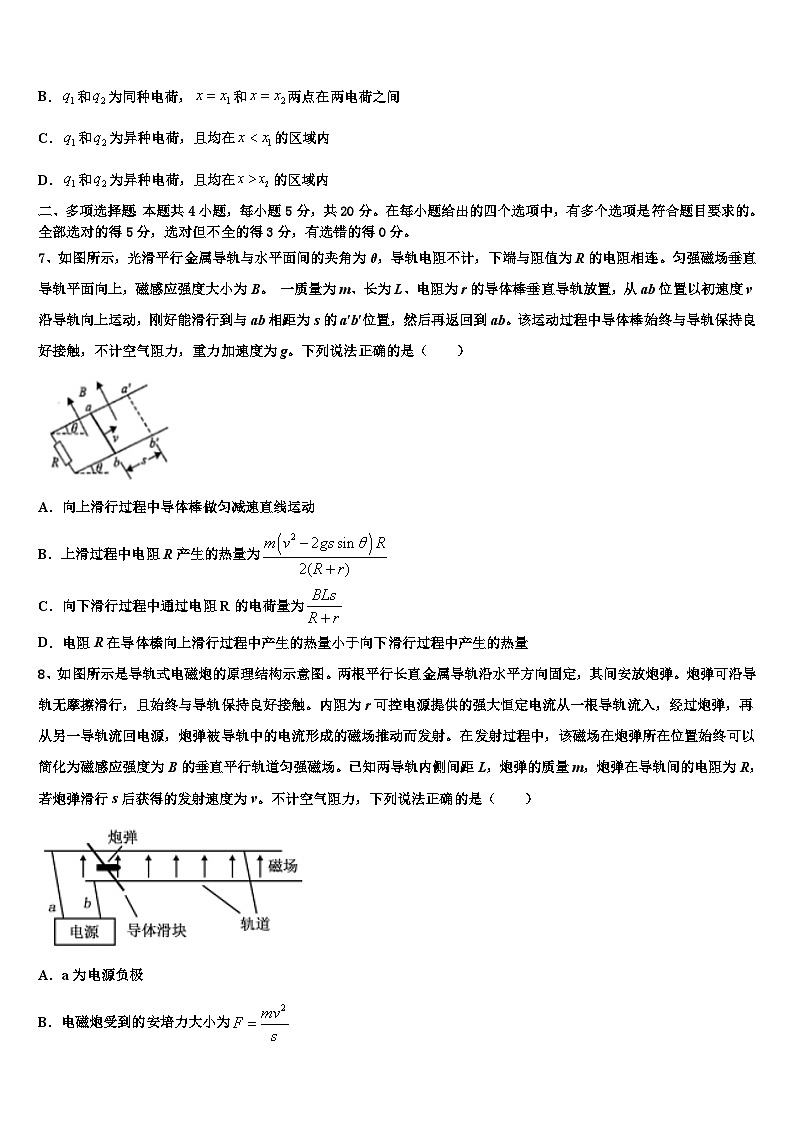

7、如图所示，光滑平行金属导轨与水平面间的夹角为θ，导轨电阻不计，下端与阻值为R的电阻相连。匀强磁场垂直导轨平面向上，磁感应强度大小为B。 一质量为m、长为L、电阻为r的导体棒垂直导轨放置，从ab位置以初速度v沿导轨向上运动，刚好能滑行到与ab相距为s的a′b′位置，然后再返回到ab。该运动过程中导体棒始终与导轨保持良好接触，不计空气阻力，重力加速度为g。下列说法正确的是（ ）
A．向上滑行过程中导体棒做匀减速直线运动
B．上滑过程中电阻R产生的热量为
C．向下滑行过程中通过电阻R的电荷量为
D．电阻R在导体榛向上滑行过程中产生的热量小于向下滑行过程中产生的热量
8、如图所示是导轨式电磁炮的原理结构示意图。两根平行长直金属导轨沿水平方向固定，其间安放炮弹。炮弹可沿导轨无摩擦滑行，且始终与导轨保持良好接触。内阻为r可控电源提供的强大恒定电流从一根导轨流入，经过炮弹，再从另一导轨流回电源，炮弹被导轨中的电流形成的磁场推动而发射。在发射过程中，该磁场在炮弹所在位置始终可以简化为磁感应强度为B的垂直平行轨道匀强磁场。已知两导轨内侧间距L，炮弹的质量m，炮弹在导轨间的电阻为R，若炮弹滑行s后获得的发射速度为v。不计空气阻力，下列说法正确的是（ ）
A．a为电源负极
B．电磁炮受到的安培力大小为
C．可控电源的电动势是
D．这一过程中系统消耗的总能量是+
9、在光滑水平面上，小球A、B（可视为质点）沿同一直线相向运动，A球质量为1 kg，B球质量大于A球质量。如果两球间距离小于L时，两球之间会产生大小恒定的斥力，大于L时作用力消失。两球运动的速度一时间关系如图所示，下列说法正确的是
A．B球质量为2 kg
B．两球之间的斥力大小为0. 15 N
C．t=30 s时，两球发生非弹性碰撞
D．最终B球速度为零
10、将小球以某一初速度从地面竖直向上抛出，取地面为零势能面，小球在上升过程中的动能，重力势能与其上升高度h间的关系分别如图中两直线所示，取，下列说法正确的是（ ）
A．小球的质量为0.2kg
B．小球受到的阻力（不包括重力）大小为0.25N
C．小球动能与重力势能相等时的高度为m
D．小球上升到2m时，动能与重力势能之差为0.5J
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某同学在“测匀变速直线运动的加速度”的实验中，用打点计时器（频率为50Hz，即每打一个点）记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点．其相邻点间还有4个点未画出．其中、、、、、，小车运动的加速度为___，在F时刻的瞬时速度为____保留2位有效数字。
12．（12分）在“测定金属的电阻率”实验中：
（1）用螺旋测微器测量金属丝的直径，测量结果如图甲所示，其示数为____cm；用刻度尺测得金属丝的长度如图乙所示，其示数为_____cm；用欧姆表粗略测量该金属丝的电阻，选择“×1”欧姆挡测量，示数如图丙所示，其示数为_____Ω。
（2）用伏安法进一步精确测金属丝的电阻R，实验所用器材如下：
a.电流表A (量程为0.2A，内阻为1Ω)
b.电压表V (量程为9V，内阻约3kΩ)
c.定值电阻R0(阻值为2Ω)
d.滑动变阻器R(最大阻值为10Ω，额定电流为2A)
e.电池组(电动势为9V，内阻不计)
f.开关、导线若干
①某小组同学利用以上器材设计电路，部分电路图如图丁所示，请把电路图补充完整_____。(要保证滑动变阻器的滑片任意移动时，电表均不被烧坏)
②某次实验中，电压表的示数为4.5V，电流表的示数为0.1A，则金属丝电阻的值为________Ω；根据该测量值求得金属丝的电阻率为________Ω·m。(计算结果均保留三位有效数字)
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图，某种透明材料做成的三棱镜ABC，其截面为等腰直角三角形，已知BC的边长为a，现用一束宽度为a的单色平行光束，以垂直于BC面的方向正好入射到该三棱镜的AB、AC面上，结果所有从AB、AC面入射的光线进入后全部直接到达BC面。某同学用遮光板挡住AC，发现光从BD间射出(D未在BC边标出)，已知该材料对此平行光束的折射率。
①求：单色平行光束到达BC边的范围BD的长度；
②拿掉遮光板这些直接到达BC面的光线从BC面折射而出后，如果照射到一块平行于BC的屏上形成光斑，则当屏到BC面的距离d满足什么条件时，此光斑分不成两部分？(结果可以保留根式)可能用到的三角函数公式：sin(α＋β)＝sinαcosβ＋cosαsinβ；sin(α－β)＝sinαcosβ－cosαsinβ；cos(α＋β)＝cosαcosβ－sinαsinβ
cos(α－β)＝cosαcosβ＋sinαsinβ）
14．（16分）如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m，一端连接R=1Ω的电阻．导线所在空间存在竖直向下的匀强磁场，磁感应强度B=1T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好，导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5m/s．求：
（1）感应电动势E和感应电流I；
（2）拉力F的大小；
（3）若将MN换为电阻r=1Ω的导体棒，其他条件不变，求导体棒两端的电压U．
15．（12分）可导热的汽缸竖直放置，活塞下方封有一定质量的理想气体，并可沿汽缸无摩擦的滑动。活塞上方放一物块，缸内气体平衡后，活塞相对气缸底部的高度为h，如图所示。再取一完全相同的物块放在活塞上，气体重新平衡后，活塞下降了。若把两物块同时取走，外界大气压强和温度始终保持不变，求气体最终达到平衡后，活塞距汽缸底部的高度。不计活塞质量，重力加速度为g，活塞始终不脱离气缸。
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】
由振动图像可知，该弹簧振子的振幅为2cm，周期为2s，t=1s时，振子在平衡位置，切向y轴正向速度，加速度为零，故C正确。
2、B
【解析】
气压计B管的水银面保持在原来的水平面上，所以气体的体积不变，发生等容变化，初状态气体的压强大于大气压，根据查理定律，缓慢降低烧瓶内空气的温度，烧瓶内气体的压强减小，低于大气压，为了保证B管水银面不变，所以A管必须下移，故B正确，ACD错误。
3、D
【解析】
A．线圈转到图甲位置时，通过线圈的磁通量为，与匝数无关，A错误；
B．线圈转到图乙位置时，感应电动势
解得磁通量的变化率
B错误；
C．电流表示数显示的为有效值
C错误；
D．线圈转到图丁位置时，根据楞次定律可知线框中的电流为，D正确。
故选D。
4、C
【解析】
匀速飞行时受力平衡，即向下的重力与气体对飞机竖直向上的作用力平衡，故选C.
5、A
【解析】
温度是分子平均动能的量度，当温度升高时平均动能一定变大，分子的平均速率也一定变化，但不是每个分子速率都增大，故A正确，B错误；由于是理想气体，故分子间的相互作用力不考虑，故分子势能不变，分子间的作用力不计，故CD错误；故选A.
6、C
【解析】
由题目图，结合电势与位置图象的斜率表示电场强度，可知，在处的电场强度大小为零，因两点电荷的具体位置不确定，则点电荷的电性也无法确定，因此可能是同种电荷，也可能是异种电荷；
AB．若和为同种电荷，则电场强度为零的点在两电荷连线上的线段上的某一点，即处于两个点电荷之间，故AB错误；
CD．若和为异种电荷，则电场强度为零的点在两电荷连线的线段之外的某一点，由电势为零，且到电势逐渐升高可知，和均在的区域内，且靠近的点电荷为负点电荷，远离的点电荷为正电荷，且正电荷电量的绝对值大于负电荷电量的绝对值；故C正确，D错误。
故选C。
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】
向上滑行过程中导体棒受到重力、安培力，根据牛顿第二定律分析加速度的变化情况；上滑过程中根据功能关系结合焦耳定律求解电阻R产生的热量；根据电荷量的计算公式求解向下滑行过程中通过电阻R的电荷量；根据分析电阻R在导体棒向上滑行过程中产生的热量与向下滑行过程中产生的热量的大小。
【详解】
A．向上滑行过程中导体棒受到重力、安培力，根据右手定则可得棒中的电流方向，根据左手定则可得安培力方向沿斜面向下，根据牛顿第二定律可得：
其中：
解得：
由于速度减小，则加速度减小，棒不做匀减速直线运动，故A错误；
B．设上滑过程中克服安培力做的功为W，根据功能关系可得：
克服安培力做的功等于产生的焦耳热，则：
上滑过程中电阻R产生的热量为：
故B正确；
C．向下滑行过程中通过电阻R的电荷量为：
故C正确；
D．由于上滑过程中和下滑过程中导体棒通过的位移相等，即导体棒扫过的面积S相等，根据安培力做功计算公式可得：
由于上滑过程中的平均速度大于，下滑过程中的平均速度，所以上滑过程中平均电流大于下滑过程中的平均电流，则电阻R在导体棒向上滑行过程中产生的热量大于向下滑行过程中产生的热量，故D错误。
故选BC。
8、AD
【解析】
A．若电源a、b分别为负极、正极，根据左手定则可知，受到的安培力向右，则导体滑块可在磁场中向右加速；故A正确；
B．因安培力F=BIL，根据动能定理
所以
选项B错误；
C．由匀加速运动公式
由安培力公式和牛顿第二定律，有
F=BIL=ma
根据闭合电路欧姆定律根据闭合电路欧姆定律
联立以上三式解得
选项C错误；
D．因这一过程中的时间为
所以系统产生的内能为
Q=I2（R+r）t
联立解得
炮弹的动能为
由能的转化与守恒定律得这一过程中系统消耗的总能量为
所以D正确。
故选AD。
9、BD
【解析】
当两球间距小于L时，两球均做匀减速运动，因B球质量大于A球质量可知B球加速度小于A球的加速度，由v-t图像可知：；；由牛顿第二定律：，解得mB=3mA=3kg，F=0.15N，选项A错误，B正确； 由图像可知，AB在30s时刻碰前速度：vA=0，vB=2m/s；碰后：v＇A=3m/s，v＇B=1m/s，因可知t=30 s时，两球发生弹性碰撞，选项C错误；由图像可知，两部分阴影部分的面积应该相等且都等于L，可知最终B球速度为零，选项D正确.
10、BD
【解析】
A．由图知，小球上升的最大高度为h=4m，在最高点时，小球的重力势能
得
故A错误；
B．根据除重力以外其他力做的功
则有
由图知
又
解得
故B正确；
C．设小球动能和重力势能相等时的高度为H，此时有
由动能定理有
由图知
联立解得
故C错误；
D．由图可知，在h=2m处，小球的重力势能是2J，动能是，所以小球上升到2m时，动能与重力势能之差为
故D正确。
故选BD。
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、0.62 0.98
【解析】
[1]．相邻点间还有4个点未画出，则相邻计数点间的时间间隔T=0.1s。在纸带中，连续相等时间内的位移之差△x=0.62cm，根据△x=aT2得
[2]．F点的瞬时速度等于EG段的平均速度，则
12、0. 2210 30. 50 30. 0 29. 3
【解析】
(1)[1]螺旋测微器的示数为
[2] 刻度尺示数为
[3] 欧姆表选择“×1”欧姆挡测量，示数为
(2)[4]当电压表满偏时，通过的电流约为0. 3A，可利用与电流表并联分流，因电流表内阻已知，故电流表采用内接法。
[5]通过的电流为
两端的电压
故
[6]由知金属丝的电阻率
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、①②
【解析】
光路如下图所示：
①由题意可知，遮光板挡住，单色平行光束经面折射后射到之间的这些光线在三棱镜中是平行的，设光线进入面时的入射角为和折射角为，由几何关系可得，
折射率
②如图为的中点，从射出的光线与的延长线交于，根据对称性光斑分不成两部分，由几何光线有
d=
14、（1）2.0V ；2A；（2）0.8N；（3）1V
【解析】
（1）根据动生电动势公式得： V，
故感应电流为：．
（2）金属棒匀速运动过程中，所受的安培力大小为：
．
因为是匀速直线运动，所以导体棒所受拉力为：
（3）导体棒两端电压为：．
15、
【解析】
初始状态，小物块和活塞处于平衡状态
此时气缸中的气体
放上另一物块，两个小物块和活塞处于平衡状态时
此时气缸中的气体
取走两物块后，活塞平衡
此时气缸中的气体
对以上过程用玻意耳定律列方程得
解得。
