初中物理4.2 透镜学案设计

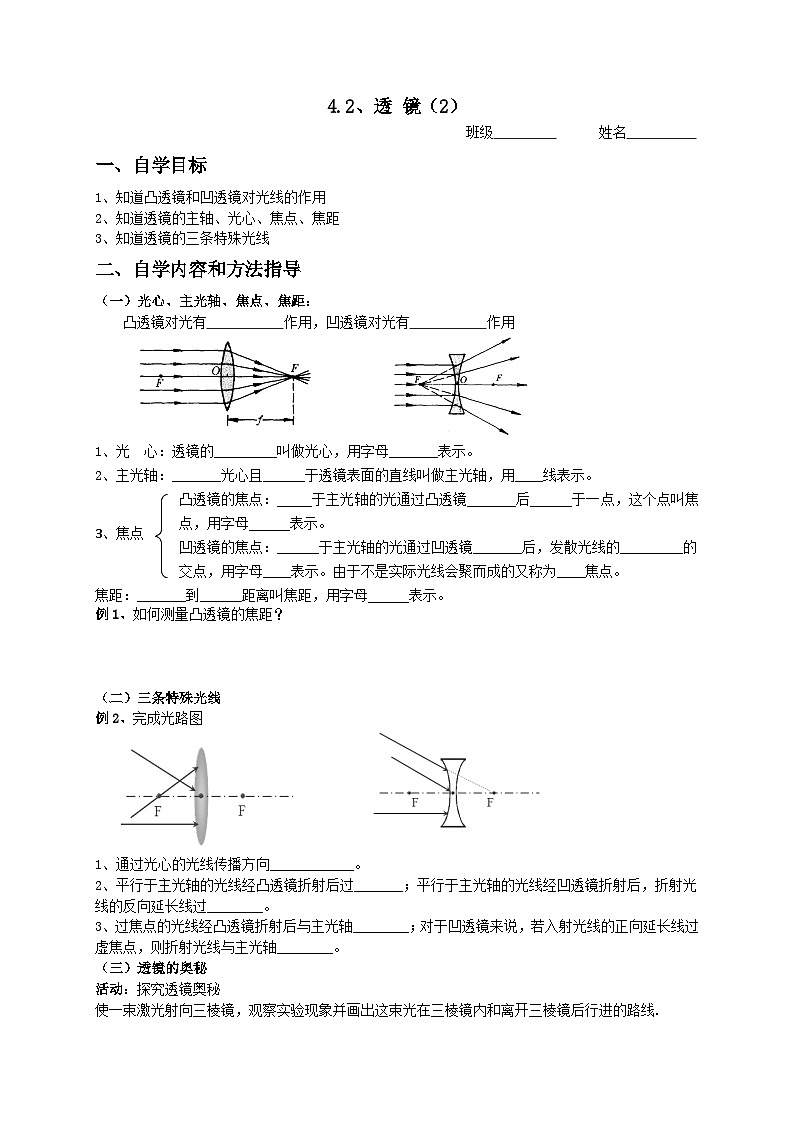

4.2、透 镜（2）

                                                     班级               姓名

一、自学目标

1、知道凸透镜和凹透镜对光线的作用

2、知道透镜的主轴、光心、焦点、焦距

3、知道透镜的三条特殊光线

二、自学内容和方法指导

（一）光心、主光轴、焦点、焦距：

凸透镜对光有           作用，凹透镜对光有           作用

1、光  心：透镜的_________叫做光心，用字母_______表示。

2、主光轴：_______光心且______于透镜表面的直线叫做主光轴，用____线表示。

            凸透镜的焦点：_____于主光轴的光通过凸透镜_______后______于一点，这个点叫焦点，用字母______表示。

        凹透镜的焦点：______于主光轴的光通过凹透镜_______后，发散光线的_________的交点，用字母____表示。由于不是实际光线会聚而成的又称为____焦点。

焦距：_______到______距离叫焦距，用字母______表示。

例1、如何测量凸透镜的焦距？

（二）三条特殊光线

例2、完成光路图

1、通过光心的光线传播方向____________。

2、平行于主光轴的光线经凸透镜折射后过_______；平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过________。

3、过焦点的光线经凸透镜折射后与主光轴________；对于凹透镜来说，若入射光线的正向延长线过虚焦点，则折射光线与主光轴________。

（三）透镜的奥秘

活动：探究透镜奥秘

使一束激光射向三棱镜，观察实验现象并画出这束光在三棱镜内和离开三棱镜后行进的路线.

观察表明：一束光通过三棱镜后，出射光线将向            （顶角/底面）偏折.

猜测：把两个三棱镜组合起来，你认为，平行光经它们折射后，出射光的方向如何？试画出你的猜想.

透镜奥秘：透镜是由多个           组成，由于棱镜都会让光向             偏折，所以凸透镜对光有              作用，凹透镜对光有            作用.

三、自学检测

课时作业本知识梳理

四、当堂检测

1.下列是光通过透镜（图中未画出）的情形，其中是凸透镜的是                 （　  ）

A.a    　    B.b、d    　　 C.c        D.a、b、c、d

2.学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（　　）

A.老花镜是一种凸透镜                 B.老花镜可以用来做放大镜

C.老花镜能在阳光下点燃白纸           D.爷爷原来是个近视眼

3.一束光线经过凸透镜折射后，则（    ）

A.一定是平行光束      B.一定是会聚光束     C.一定是发散光束  D.一定比原来靠近主光轴

4.通过弧形玻璃缸从侧面看到的金鱼与真实鱼不同，这是因为弧形玻璃缸相当于_______，看到的是鱼被_______（选填“放大”或“缩小”）的虚像．

5.在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L。你认为凸透镜的焦距f      （可能大于/等于/一定小于）距离L。
