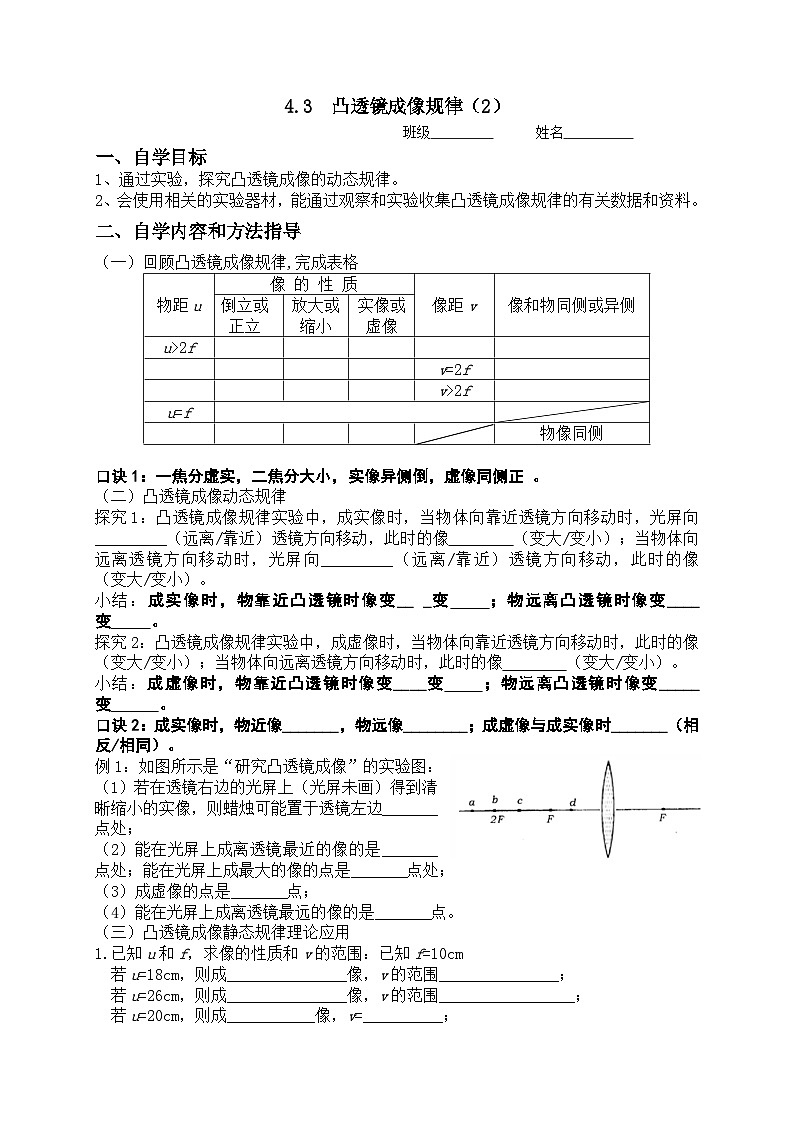

4.3  凸透镜成像规律（2）

                                            班级               姓名

一、自学目标

1、通过实验，探究凸透镜成像的动态规律。

2、会使用相关的实验器材，能通过观察和实验收集凸透镜成像规律的有关数据和资料。

二、自学内容和方法指导

（一）回顾凸透镜成像规律,完成表格

口诀1：一焦分虚实，二焦分大小，实像异侧倒，虚像同侧正 。

（二）凸透镜成像动态规律

探究1：凸透镜成像规律实验中，成实像时，当物体向靠近透镜方向移动时，光屏向_________（远离/靠近）透镜方向移动，此时的像        （变大/变小）；当物体向远离透镜方向移动时，光屏向_________（远离/靠近）透镜方向移动，此时的像        （变大/变小）。

小结：成实像时，物靠近凸透镜时像变__ _变    ；物远离凸透镜时像变____变     。

探究2：凸透镜成像规律实验中，成虚像时，当物体向靠近透镜方向移动时，此时的像        （变大/变小）；当物体向远离透镜方向移动时，此时的像        （变大/变小）。

小结：成虚像时，物靠近凸透镜时像变____变    ；物远离凸透镜时像变_____变      。

口诀2：成实像时，物近像_______，物远像________；成虚像与成实像时_______（相反/相同）。

例1：如图所示是“研究凸透镜成像”的实验图：

（1）若在透镜右边的光屏上（光屏未画）得到清晰缩小的实像，则蜡烛可能置于透镜左边_______点处；

（2）能在光屏上成离透镜最近的像的是_______点处；能在光屏上成最大的像的点是_______点处；

（3）成虚像的点是_______点；

（4）能在光屏上成离透镜最远的像的是_______点。

（三）凸透镜成像静态规律理论应用

1.已知u和f，求像的性质和v的范围：已知f=10cm

若u=18cm，则成_______________像，v的范围_______________；

若u=26cm，则成_______________像，v的范围_________________；

若u=20cm，则成___________像，v=__________；

若u=8cm，则成____________像。

2. 已知v和f，求像的性质和u的范围：已知f=10cm，

若v=18cm，则成____________________像，u的范围_________________；

若v=26cm，则成____________________像，u的范围_________________；

若v=20cm，则成____________________像，u=__________。

3.已知u和v，求像的性质和f的范围；

当u=10cm，v=18cm时，f的范围______________，成_______________像；

当u=10cm，v=10cm时，f=_________，成_________________像；

当u=18cm，v=8cm是，f=的范围______________，成___________________像。

4.已知u和像的性质，求f的范围：已知u=18cm

若成_____ 立，缩小的____像，则f的范围_______________；

若成倒立放大的____像，则f的范围_______________；

若成倒立等大的实像，则f=_______；

若成正立放大的___像，则f的范围_______________。

5. 已知v和像的性质，求f的范围:已知v=18cm

若成_____ 立，缩小的____像，则f的范围_______________；

若成倒立放大的____像，则f的范围_______________；

若成倒立等大的实像，则f=_______。

6. 已知f和像的性质，求u和v的范围:已知f=10cm

若成倒立放大的实像，则u的范围_______________，v的范围______________；

若成倒立等大的实像，则u=_______，v=_______；

若成倒立缩小的实像，则u的范围______________，v的范围________________；

若成正立放大的虚像，则u的范围____________。

三、自学检测

    课时作业本知识梳理

堂检测'tang'jian'ce﷽﷽﷽﷽﷽﷽﷽﷽四、当堂检测

1、凸透镜能使物体在光屏上成像，那么物体到透镜的距离是（　　）

A．大于2倍焦距   B．大于焦距 　C．小于焦距  D．以上都对

2、某同学做“观察凸透镜成像”实验，如图所示，P点到透镜的距离为两倍焦距，透镜和光屏的位置不变。实验中可能看到的现象是（　　　）

A.蜡烛放在A点时，光屏上会成明亮、清晰的像[

  B．蜡烛放在f点时，光屏上会成等大、清晰的像

C.蜡烛放在f和O点之间，光屏上会成放大的虚像

  D.蜡烛放在B点时，光屏上会成明亮、清晰的像

3、有一物体在凸透镜5倍焦距以外的地方，沿着主光轴逐渐移到1.5倍焦距处，像的变化是：（  ）

A．从小变大   B．从大变小   C．不变     D．从小变大，又从大变小源:学科

4、已知凸透镜的焦距是f，要想得到把物体的高放大4倍的实像，则物距u应满足的条件是（     ）

A．u＞4f   B．2f＞u＞f　  C．u＜f　　D．u=4f

5、在物体由远处向凸透镜焦点移近的过程中，像距与像变化的规律是（　　）[来源:学#科#网Z#

A．像距逐渐增大，像也逐渐变大．　　　B．像距逐渐减小，像也逐渐变小．[来源:学科网]

C．像距逐渐增大，像逐渐变小．　　　　D．像距逐渐减小，像逐渐变大．xxk.Com]

6、在凸透镜成像中，______像是倒立的，______像总是正立的，缩小的像肯定是______像。
