初中物理4.3 探究凸透镜成像的规律学案设计

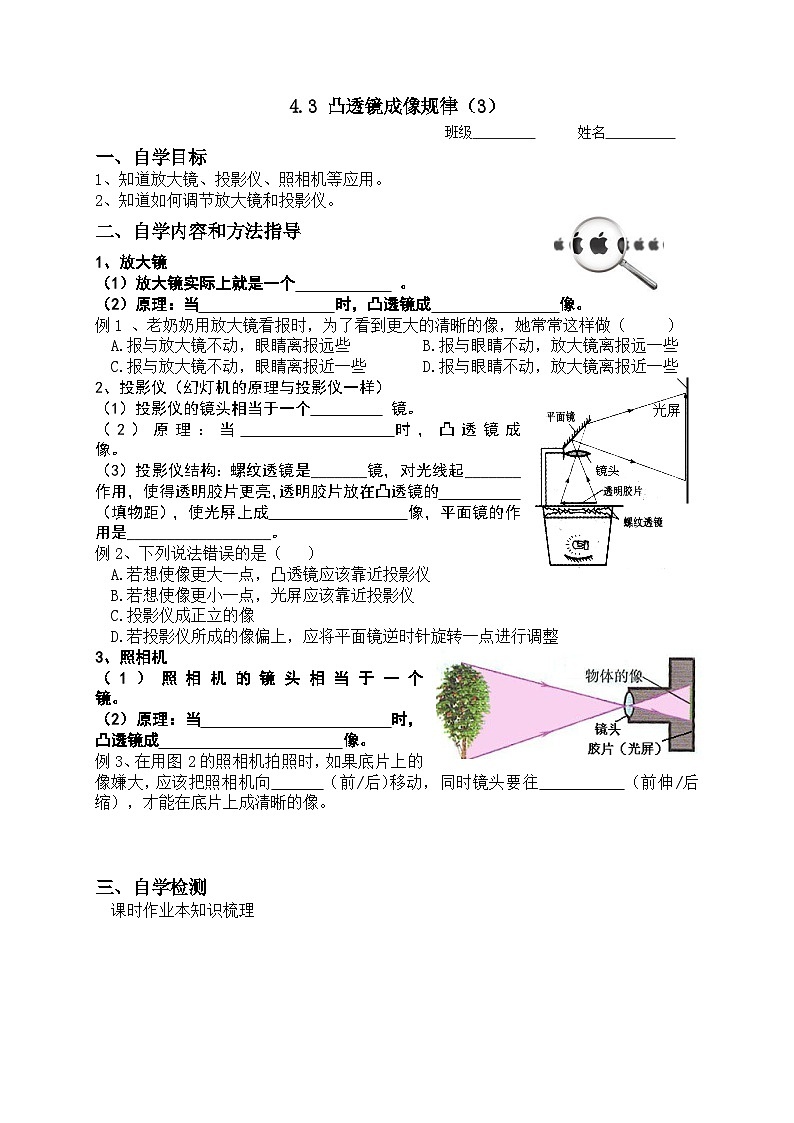

4.3 凸透镜成像规律（3）

                                                  班级               姓名

一、自学目标

1、知道放大镜、投影仪、照相机等应用。

2、知道如何调节放大镜和投影仪。

二、自学内容和方法指导

1、放大镜

（1）放大镜实际上就是一个             。

（2）原理：当                 时，凸透镜成                像。

例1 、老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做（   　）

A.报与放大镜不动，眼睛离报远些         B.报与眼睛不动，放大镜离报远一些

C.报与放大镜不动，眼睛离报近一些       D.报与眼睛不动，放大镜离报近一些

2、投影仪（幻灯机的原理与投影仪一样）

（1）投影仪的镜头相当于一个          镜。

（2）原理：当           时，凸透镜成                像。

（3）投影仪结构：螺纹透镜是_______镜，对光线起_______作用，使得透明胶片更亮，透明胶片放在凸透镜的

（填物距），使光屏上成                 像，平面镜的作用是__________________。

例2、下列说法错误的是（   ）

A.若想使像更大一点，凸透镜应该靠近投影仪

B.若想使像更小一点，光屏应该靠近投影仪

C.投影仪成正立的像

  D.若投影仪所成的像偏上，应将平面镜逆时针旋转一点进行调整

3、照相机

（1）照相机的镜头相当于一个          镜。

（2）原理：当                       时，凸透镜成                       像。

例3、在用图2的照相机拍照时，如果底片上的像嫌大，应该把照相机向      （前/后）移动，同时镜头要往          （前伸/后缩），才能在底片上成清晰的像。

三、自学检测

  课时作业本知识梳理

堂检测'tang'jian'ce﷽﷽﷽﷽﷽﷽﷽﷽四、当堂检测

1.小明用焦距为10cm的放大镜去观察邮票．想看清楚邮票上的细微之处，如图所示．这时放大镜与邮票间的距离应 （　　）

A．等于lOcm    B.小于10cm

C.大于20cm     D.在l0cm与20cm之间

2.照相机、幻灯机、放大镜它们所用的镜片是：（    ）[

A.放大镜用的是凹透镜，其余是凸透镜    B.照像机用的是凹透镜，其余是用凸透镜

C.全部都是用凸透镜                    D.全部都是用凹透镜

3.放大镜相当于一个____镜，观察物体时应把物体放在距透镜_______处，所成像是____立的____的（放大/等大/缩小）____像（实/虚）[来源:学科网ZXXK]

4.欲幻灯机屏幕上的像大一些，应当采取的做法是：（　　　）

A.将幻灯机向后移，将幻灯片移近镜头　　　B.将幻灯机向后移，将幻灯片远离镜头

C.将幻灯机向前移，将幻灯片移近镜头　　　D.将幻灯机向前移，将幻灯片远离镜头

5.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（　　）

A.该凸透镜的焦距是20cm

B.当u=15cm时，在光屏上能得到一个缩小的像

C.当u=25cm时成放大的像，投影仪就是根据这一原理制成的

D.把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小

6.一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是      （　 　）

A.放大实像      B.缩小的实像      C.放大的虚像      D.缩小的虚像

7.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（　　）[

A.照相机         B.幻灯机

C.放大镜         D.潜望镜

8.如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在__________机上。

9.蜡烛放在离凸透镜20 cm的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛向透镜方向移动8 cm，则所成的像一定是（    ）

A.缩小的        B.放大的         C.正立的         D.倒立的

10.某同学在探究凸透镜成像的实验中，蜡烛到光屏的距离为60 cm，他想在光屏上成一个与蜡烛等大的像（保持蜡烛到光屏的距离不变），应选择的凸透镜是（     ）

A.焦距大于30 cm的　   B.焦距小于30 cm的　

C.焦距等于30 cm的　   D.焦距等于15 cm的
