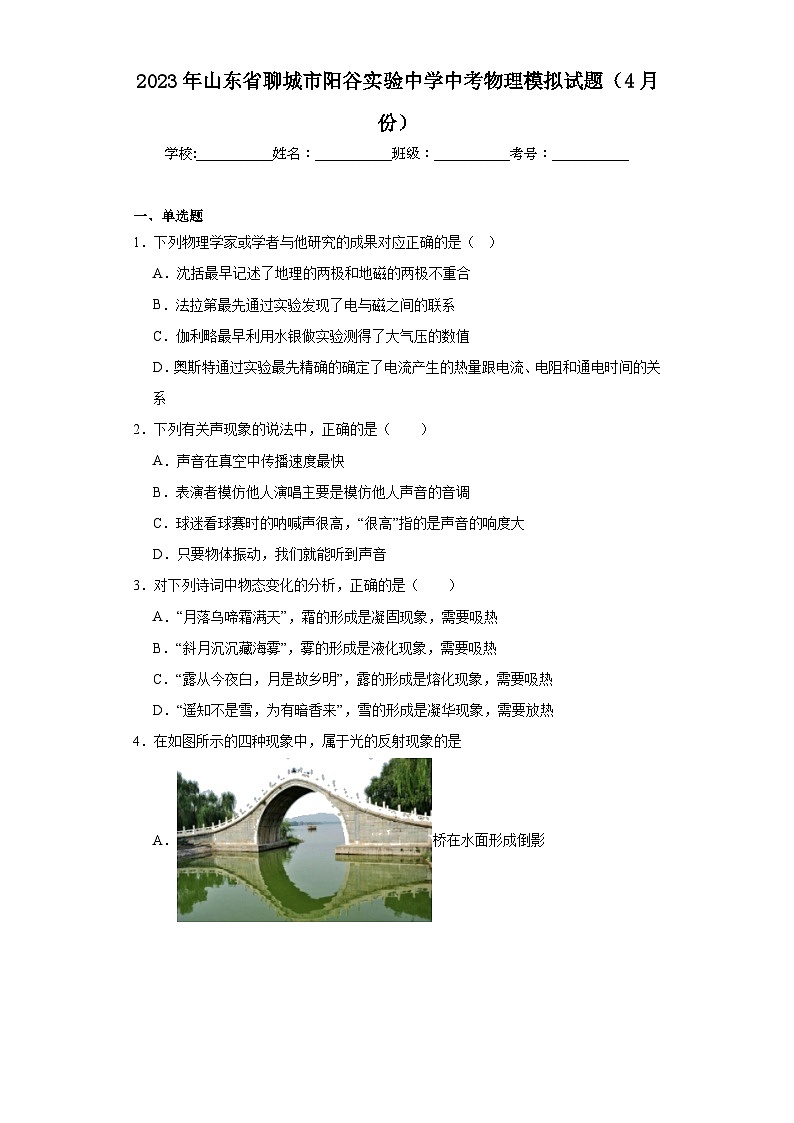

2023年山东省聊城市阳谷实验中学中考物理模拟试题（4月份）
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列物理学家或学者与他研究的成果对应正确的是（   ）
A．沈括最早记述了地理的两极和地磁的两极不重合
B．法拉第最先通过实验发现了电与磁之间的联系
C．伽利略最早利用水银做实验测得了大气压的数值
D．奥斯特通过实验最先精确的确定了电流产生的热量跟电流、电阻和通电时间的关系
2．下列有关声现象的说法中，正确的是（　　）
A．声音在真空中传播速度最快
B．表演者模仿他人演唱主要是模仿他人声音的音调
C．球迷看球赛时的呐喊声很高，“很高”指的是声音的响度大
D．只要物体振动，我们就能听到声音
3．对下列诗词中物态变化的分析，正确的是（　　）
A．“月落乌啼霜满天”，霜的形成是凝固现象，需要吸热
B．“斜月沉沉藏海雾”，雾的形成是液化现象，需要吸热
C．“露从今夜白，月是故乡明”，露的形成是熔化现象，需要吸热
D．“遥知不是雪，为有暗香来”，雪的形成是凝华现象，需要放热
4．在如图所示的四种现象中，属于光的反射现象的是
A．桥在水面形成倒影

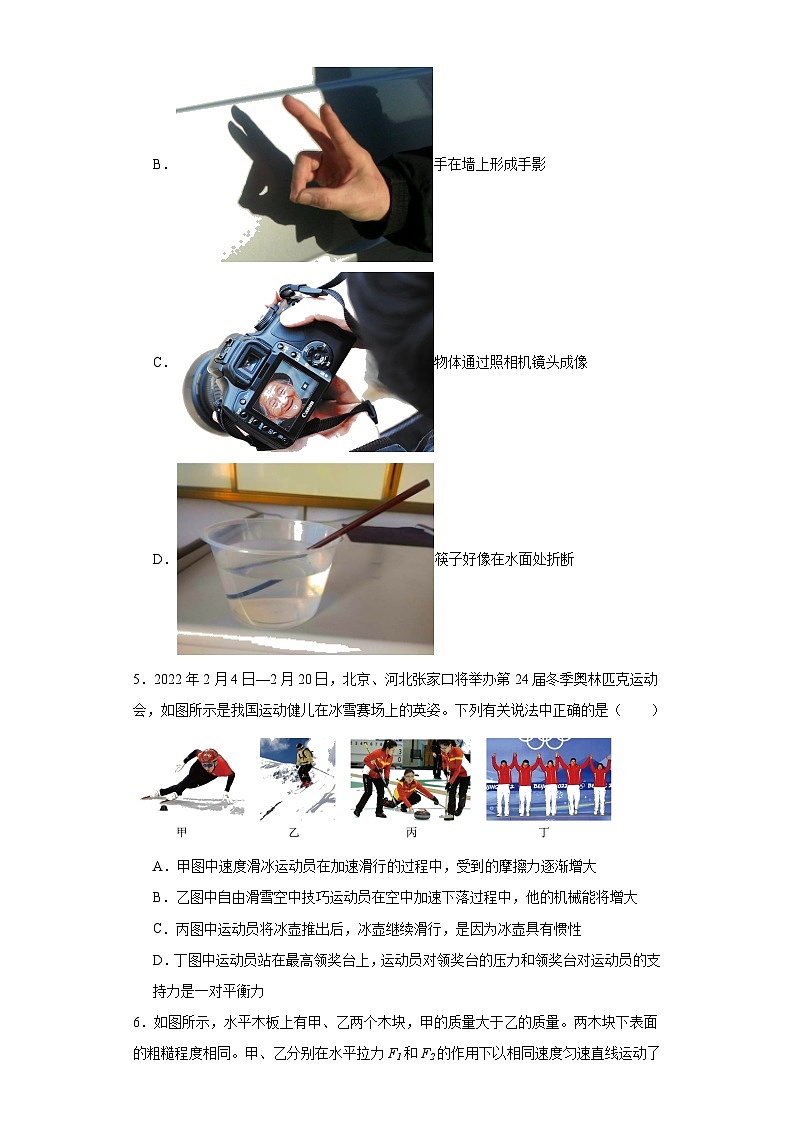

B．手在墙上形成手影
C．物体通过照相机镜头成像
D．筷子好像在水面处折断
5．2022年2月4日—2月20日，北京、河北张家口将举办第24届冬季奥林匹克运动会，如图所示是我国运动健儿在冰雪赛场上的英姿。下列有关说法中正确的是（　　）

A．甲图中速度滑冰运动员在加速滑行的过程中，受到的摩擦力逐渐增大
B．乙图中自由滑雪空中技巧运动员在空中加速下落过程中，他的机械能将增大
C．丙图中运动员将冰壶推出后，冰壶继续滑行，是因为冰壶具有惯性
D．丁图中运动员站在最高领奖台上，运动员对领奖台的压力和领奖台对运动员的支持力是一对平衡力

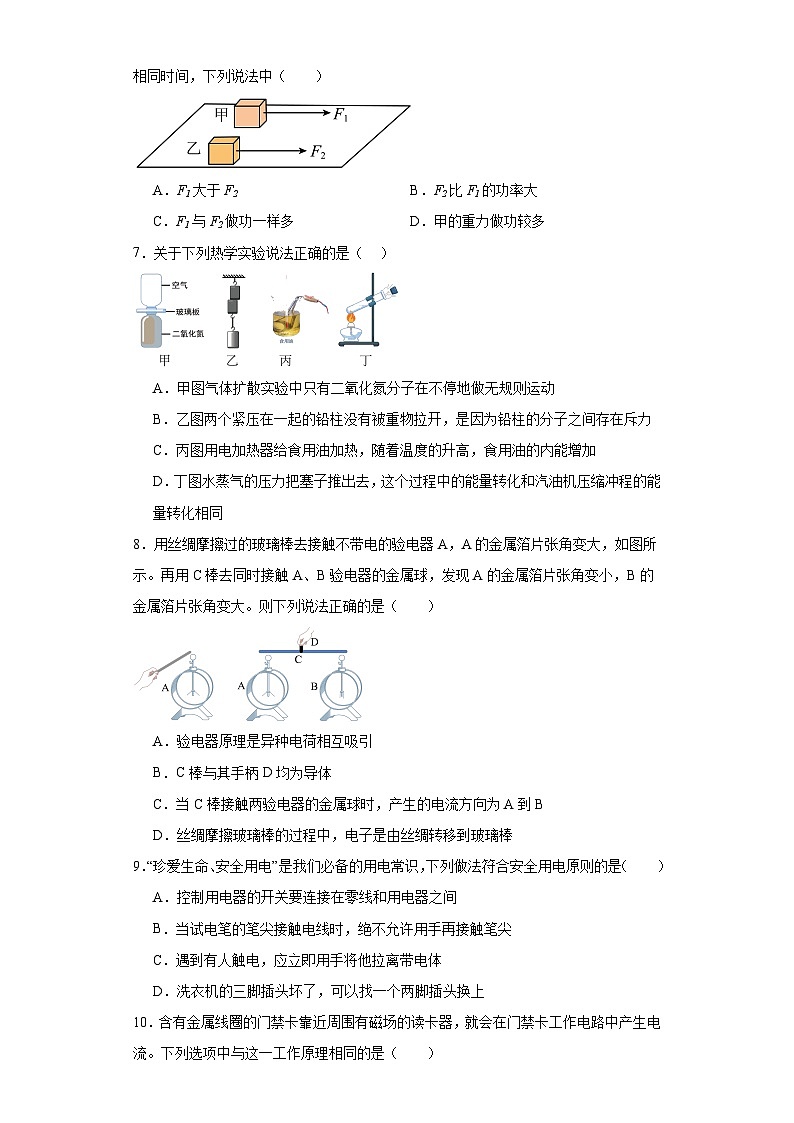

6．如图所示，水平木板上有甲、乙两个木块，甲的质量大于乙的质量。两木块下表面的粗糙程度相同。甲、乙分别在水平拉力F1和F2的作用下以相同速度匀速直线运动了相同时间，下列说法中（　　）

A．F1大于F2 B．F2比F1的功率大
C．F1与F2做功一样多 D．甲的重力做功较多
7．关于下列热学实验说法正确的是（    ）

A．甲图气体扩散实验中只有二氧化氮分子在不停地做无规则运动
B．乙图两个紧压在一起的铅柱没有被重物拉开，是因为铅柱的分子之间存在斥力
C．丙图用电加热器给食用油加热，随着温度的升高，食用油的内能增加
D．丁图水蒸气的压力把塞子推出去，这个过程中的能量转化和汽油机压缩冲程的能量转化相同
8．用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）

A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
9．“珍爱生命、安全用电”是我们必备的用电常识，下列做法符合安全用电原则的是（　　）
A．控制用电器的开关要连接在零线和用电器之间
B．当试电笔的笔尖接触电线时，绝不允许用手再接触笔尖
C．遇到有人触电，应立即用手将他拉离带电体
D．洗衣机的三脚插头坏了，可以找一个两脚插头换上
10．含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流。下列选项中与这一工作原理相同的是（　　）
A． B．
C． D．

二、多选题
11．将甲、乙两种固体物质加热，它们的温度随时间的变化图像如图所示，下列说法不正确的是（　　）

A．甲物质是非晶体
B．甲物质两段斜率不同，是因为比热容不同
C．甲的温度达到50℃时，不断吸热，内能不变
D．在第5min时，甲和乙两种物质的状态都是固液共存态
12．如图所示，用滑轮组提升重100N的物体时，在10s内绳子自由端被匀速拉下6m。已知拉绳子的力F为60N，则在此过程中（　　）

A．动滑轮重为20N B．所做的有用功是300J
C．拉力F的功率是36W D．滑轮组的机械效率是55.6%
13．如图所示，电源电压保持不变，闭合开关S，下列说法错误的是（　　）

A．电流表A2的示数变大
B．电压表V的示数变大
C．电压表V的示数与电流表A1的示数的比值变大
D．电压表V的示数与电流表A1的示数的乘积变大

三、填空题
14．甲图中，物体的长度为 cm；乙图所示机械停表的计数是 s。

15．乘客在动车站台警戒线以内，容易被“吸”向车身而造成伤害事故，这是因为流体的流速越大，压强越 ；动车静止在轨道上时它受到的重力和 是一对平衡力。
16．为测量一个不吸水石块的密度，首先用天平测量出它的质量，所用砝码的质量和游码的位置如甲图所示，则石块的质量是 g ，用排水法测出它的体积如乙图所示，则它的密度是 kg/m3。

17．如图所示，弹簧下悬挂小铁块A。闭合开关，电磁铁的上端为 极。滑片P向左滑动过程中，弹簧将 （选填“伸长”或“缩短”）。

18．新一代“人造太阳”装置在成都建成并实现首次放电。“人造太阳”利用 （选填“聚变”或“裂变”），这种方式释放的核能具有不产生高放射性核废料的优点，属于 （选填“可再生”或“不可再生”）能源。

四、作图题
19．如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线将剩余图像补充完整。

20．如图所示，请画出拉杆书包静止时对地面的压力以及施加在A点的最小动力F的示意图。


五、实验题
21．如图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。

（1）在利用甲图“探究平面镜成像特点”的实验中，在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动， （填“A”或“B”）侧观察蜡烛A经玻璃板所成的像。直至蜡烛B与蜡烛A的像完全重合。这种确定像与物大小的方法是 。当蜡烛A向玻璃板靠近时，像的大小 （选填“变大”、“变小”或“不变”）；
（2）在利用乙图装置做“验证凸透镜成实像规律”的实验时，小明将凸透镜固定在光具座50cm的刻度线处，将蜡烛和光屏移至如图乙所示的位置时，该成像原理在实际中的应用是 （选填“照相机”、“投影仪”或“放大镜”）；
（3）如图乙所示，若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，若保持蜡烛的位置不变，仅将光屏 （选填“靠近”或“远离”）凸透镜移动；
（4）实验过程中蜡烛由于燃烧而变短，为了使烛焰的像再次成在光屏的中心，应将透镜向 移动。
22．在探究“二力平衡的条件”实验中，小聪同学采用的实验装置如图甲所示，小明同学采用的实验装置如图乙所示。

（1）老师指出图乙的装置更科学，原因是选用小车，可以减小 对实验结果的影响；
（2）实验中判断小车是否受平衡力作用的依据是小车保持 （选填“静止”或“匀速直线运动”）状态；
（3）左右两盘放质量相等的砝码，小车保持静止。将左盘中再添加一个砝码，小车将运动，说明彼此平衡的两个力大小 ；
（4）小车处于静止后，保持与的大小不变，把小车在水平桌面上扭转一个角度后释放，小车将转动，说明彼此平衡的两个力必须在 上。
23．在“测定小灯泡的电功率”的实验中，小华同学选用了如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。

（1）请用笔画线代替导线，将图甲所示的实物电路连接完整；
（2）闭合开关后，发现电流表指针没有偏转，电压表指针达到最大刻度，电路故障可能是 ；
（3）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用 ；
A．“10Ω  1A”的滑动变阻器        B．“50Ω  0.5A”的滑动变阻器
（4）小华同学闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是 V；为了测量小灯泡的额定功率，此时应将滑动变阻器的滑片向 （选填“A”或“B”）端移动；实验时眼睛先观察 （选填“电流表”或“电压表”）的读数，再看另一个表读数。根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图丙所示），分析图像可知，小灯泡的额定功率为 W；
（5）结合图丙的信息思考，能否利用连接好的图甲的电路来探究电流与电压的关系？并说明理由。 。

六、计算题
24．如图是一台电热水壶铭牌上的部分信息；请根据铭牌所提供的信息[水的比热容]，求：
（1）电热水壶装满水时水的质量；
（2）若给该电热水壶装满水进行加热，使水的温度从28℃升高到68℃，则水吸收的热量是多少？
（3）若电热水壶正常工作时，所产生的热量有80%被水吸收，则给水加热的时间是多少秒？

25．小明用长方体泡沫塑料A、三脚架和灯泡等制作了一个航标灯模型（如图虚线框中部分），总重为5N，A底部与浮子B用细绳相连。航标灯模型静止时A浸入水中的深度始终为6cm，排开水的重力为6N，浮子B的体积是2.5×10﹣4m3，水位上升时，浮子B下降；水位下降时，浮子B上升，不计绳重和绳与滑轮之间的摩擦，水的密度为1×103kg/m3，g取10N/kg，求：
（1）泡沫塑料A底部受到水的压强；
（2）细绳对A的拉力；
（3）浮子B的质量。

26．如图，已知电源电压为24V，R2上标有“100Ω 3A”的字样，灯泡上标有“12V 3W”的字样，电流表A1的量程为0～0.6A，电流表A的量程为0～3A．

（1）求灯泡正常工作时的电阻；
（2）当闭合S，断开S1，S2时，灯泡正常工作，求R1的电阻；
（3）当S、S1、S2都闭合时，调节滑动变阻器，求R2的电功率变化范围.

参考答案：
1．A
【详解】A．我国宋代科学家沈括最早记述了地理的两极和地磁的两极不重合的现象，即发现了磁偏角，故A正确；
B．英国科学家法拉第最先通过实验发现了磁生电，即电磁感应现象，故B错误；
C．意大利科学家法托里拆利最早利用水银做实验测得了大气压的数值，故C错误；
D．英国物理学家焦耳通过实验最先精确的确定了电流产生的热量跟电流、电阻和通电时间的关系，故D错误。
故选A。
2．C
【详解】A．声音不能在真空中传播，声音的传播需要介质，故A错误；
B．发声体的结构不同，发出声音的音色不同，模仿他人声音主要是模仿音色，故B错误；
C．呐喊声很“高”主要指声音的响度大，音调高主要用“细”、“尖”来描述，故C正确；
D．人的听觉频率是20~20000Hz，人能否听到声音还与发声体的响度和人耳距发声体的距离有关，所以物体振动，人不一定能听到声音，故D错误。
故选C。
3．D
【详解】物质从固态变为液态的过程叫做熔化，物质从液态变为固态的过程叫做凝固；物质从液态变为气态的过程叫做汽化，物质从气态变为液态的过程叫做液化；物质从固态直接变为气态的过程叫升华，物质从气态直接变为固态的过程叫凝华。六种物态变化过程中，放热的有：凝固、液化、凝华；吸热的有：熔化、汽化、升华。
A．霜的形成是水蒸气遇冷发生的凝华现象，凝华放热，故A错误；
B．雾的形成是水蒸气遇冷发生了液化现象，液化放热，故B错误；
C．露的形成是水蒸气遇冷发生了液化现象，液化放热，故C错误；
D．雪的形成是水蒸气遇冷发生的凝华现象，凝华放热，故D正确。
故选D。
4．A
【分析】要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．
要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
要掌握光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．
【详解】A. 平静水面上桥的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
B. 手影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
C. 物体通过照相机镜头成像，属于凸透镜成像，是由于光的折射形成的．故与题意不符．
D. 水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
故选A.
5．C
【详解】A．影响滑动摩擦力大小的因素是压力的大小和接触面的粗糙程度，和物体的运动速度无关，所以速度滑冰运动员在加速滑行的过程中，受到的摩擦力大小不变，故A错误；
B．自由滑雪空中技巧运动员在空中加速下落过程中与空气摩擦，机械能转化成内能，机械能减小，故B错误；
C．一切物体都有保持原来运动状态不变的性质，叫做惯性。运动员将冰壶推出后，冰壶之所以继续滑行，就是因为冰壶具有惯性，故C正确；
D．运动员站在最高领奖台上，运动员对领奖台的压力和领奖台对运动员的支持力分别作用在不同的物体上，这两个力不是一对平衡力，故D错误。
故选C。
6．A
【详解】A．由题意可知，甲的质量大于乙的质量，G甲>G乙，则两木块对地面的压力F甲>F乙；两个木块的表面粗糙程度相同，放在相同地面上，则接触面的粗糙程度相同。当接触面的粗糙程度相同时，压力越大，摩擦力越大，则两木块受到的摩擦力f1>f2；两木块做匀速直线运动，所受摩擦力和拉力是平衡力，故两木块受到的拉力F1>F2；故A符合题意；
BC．在以相同速度匀速直线运动了相同时间，说明两木块运动的距离相同；根据W=Fs可知，距离相同，F1较大，则做功较多，则W1>W2；根据P=Fv可知，P1>P2；故BC不符合题意；
D．两木块都没有在重力的方向上通过距离，故重力做功都为0。故D不符合题意。
故选A。
7．C
【详解】A．甲图气体扩散实验中二氧化氮和空气分子都在不停地做无规则运动，彼此进入对方，故A错误；
B．两个铅块相互压紧后，能悬挂重物而不分开，是因为两个铅柱的分子之间存在引力，故B错误；
C．丙图用电加热器给食用油加热，食用油吸收热量，随着温度的升高，食用油的内能增加，故C正确；
D．试管内的水沸腾后，水蒸气将软木塞推出的过程中，水蒸气的内能转化为软木塞的机械能，与汽油机做功冲程的能量转化是相同的，故D错误。
故选C。
8．C
【详解】A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D．丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。
故选C。
9．B
【详解】A．家庭电路中，控制用电器的开关应该接在火线和用电器之间，当开关断开时，电路中不但没有电流通过，而且用电器与火线断开连接，防止人发生触电事故，故A不符合题意；
B．当试电笔的笔尖接触电线时，绝不允许用手再接触笔尖，防止人触碰到火线发生触电事故，故B符合题意；
C．有人触电时，用干燥的竹竿或木棍将人与火线挑开，或先切断电源，再实行施救措施，不能立即用手将他拉离带电体，防止施救者也触电，故C不符合题意；
D．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，两脚插头没有接地线，所以需要使用三孔插座，故D不符合题意。
故选B。
10．D
【详解】含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流，门禁卡切割磁感线产生感应电流，是电磁感应现象。
A．A图是通电导线的周围存在磁场，是奥斯特实验的原理图，故A不符合题意；
B．B图是通电导线在磁场中受力的作用，与电动机的工作原理图相同，故B不符合题意；
C．C图是通电线圈在磁场中受力的作用，与电动机的工作原理图相同，故C不符合题意；
D．D图是闭合电路的部分导体切割磁感线产生感应电流，是电磁感应现象，故D符合题意。
故选D。
11．ACD
【详解】A．由图可知，甲物质熔化过程中温度保持不变，所以它是晶体，故A错误，符合题意；
B．甲物质两段斜率不同，是因为比热容不同，比热容不同的物质，在其他条件相同，吸收相同热量时，变化的温度不一样，故B正确，不符合题意；
C．甲的温度达到50℃时，不断吸热，内能增加，故C错误，符合题意；
D．在第5min时，甲物质的状态是固液共存态，乙不是固液共存态，故D错误，符合题意。
故选ACD。
12．ABC
【详解】B．由图可知n=2，由s=2h可得，物体上升的距离是

所做的有用功
W有用=Gh=100N×3m=300J
故B符合题意；
A．拉力做的总功
W总=Fs=60N×6m=360J
额外功
W额=W总-W有用=360J-300J=60J
不计绳重和摩擦，只对动滑轮做额外功

故A符合题意；
C．拉力做功的功率

故C符合题意；
D．滑轮组的机械效率

故D不符合题意。
故选ABC。
13．ABD
【详解】由电路图可知，闭合开关S，定值电阻与滑动变阻器并联，电压表测电源电压，电流表A2测通过定值电阻R1的电流，电流表A1测干路电流。
A.R1为定值电阻，因并联电路中各支路互不影响，所以，向右移动滑片时，通过R1的电流不变，即电流表A2示数不变， 故A错误，符合题意；
B.电压表测电源电压，因为电源电压保持不变，所以，向右移动滑片时，电压表V的示数不变，故B错误，符合题意；
CD.当滑动变阻器的滑片P向右滑动过程中，变阻器R2接入电路的阻值增大，由可知，通过R2的电流减小；通过R1的电流不变，根据并联电路的电流特点可知干路电流变小，即电流表A1示数变小；因电压表V的示数不变， 电流表A1示数变小，所以电压表V的示数与电流表A1的示数的比值变大，电压表V的示数与电流表A1的示数的乘积变小，故C正确，不符合题意；D错误，符合题意。
故选ABD。
14． 3.55 190
【详解】[1]刻度尺分度值是1mm，物体左端在零刻线，右端在3.55cm，则物体的长度为3.55cm。
[2]机械停表的小表盘表示分钟，指针在3~4min之间，没有超过3.5min，所以小表盘为3min，大表盘表示秒，从0开始读，为10s，所以停表记录的时间是

15． 小 支持力
【详解】[1]人离高速列车比较近时，高速列车的速度很大，人和高速列车的之间的空气流动速度很大，压强小，人外侧的压强不变，人受到外侧压强大于人内侧受到的压强，人在较大的压强差作用下很容易被“吸”向列车，发生交通事故。
[2]动车静止在轨道上时，动车处于平衡状态，此时动车受到自身重力和轨道对车的支持力，则这两个力是一对平衡力。
16． 55.4 2.77×103
【详解】[1]天平标尺的分度值为0.1g，游码在标尺上对应的刻度值为0.4g，石块的质量为
m石=50g+5g+0.4g=55.4g
[2]图乙中，量筒的分度值为1 mL，水的体积为20 mL，石块和水的总体积为40mL，石块的体积为
V石=V2-V1=40mL-20mL=20mL=20cm3
石块的密度为

17． N/北 伸长
【详解】[1]开关闭合后，电流从电磁铁的下端流入，上端流出，根据安培定则可知，电磁铁的上端为N极。
[2]开关闭合后，电磁铁通电，具有磁性，因磁体会吸引铁磁物质，所以弹簧将伸长。
18． 聚变 不可再生
【详解】[1] “人造太阳”利用核聚变放电。
[2]核聚变的材料氘或是氚，氘-氘 聚变生成氦气都是不可逆转的一次性聚变,所以核反应所用的材料都是一次能源不可再生，是不可再生的能源。
19．
【详解】凸透镜左右两侧各有一个焦点，且这两个焦点关于光心对称；已知凸透镜与凹透镜的一个焦点重合，则由图可知是凸透镜的右焦点和凹透镜的左焦点重合，过焦点的光线，经过凸透镜折射后；平行于主光轴的光线，折射光线的反向延长线要过凹透镜的虚焦点，如下图所示

20．
【详解】压力的作用点在接触面上，选择书包与地面接触点为作用点，即为压力示意图；由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，支点到动力作用点A的距离是最长的动力臂，则动力最小，根据力臂与力的作用线垂直作最小力。如图所示：

21． A 等效替代法 不变 照相机 远离 下
【详解】（1）[1]在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，由于平面镜成像原理是光的反射，人眼只能与A同侧，才能“接收”到反射光线，即看到像。

[2]在确定像与物的大小关系时（即比较蜡烛A的像与蜡烛A的大小关系），用另一支和A完全相同的蜡烛B与蜡烛A的像比较，等效与将A与A的像进行比较，所以蜡烛B替代的是蜡烛A，采用等效替代法。
[3]当蜡烛A向玻璃板靠近时，蜡烛A的大小不变，由平面镜成像的特点可知像的大小也不变。
（2）[4]如图乙所示的位置时，光屏上出现了烛焰清晰的像（实像），且物距u大于像距v，由凸透镜成像规律可知此时光屏上成倒立，缩小的实像，生活中照相机就是应用这一原理制成的。
（3）[5]图乙中，若在蜡烛和凸透镜之间合适的位置放一个近视眼镜，且保持蜡烛的位置不变，因为近视眼镜是凹透镜，凹透镜对光线有发散作用，则光线经凹透镜后会推迟会聚，清晰的像将成在光屏的右侧，所以为了使光屏上重新呈现清晰的像，应将光屏向右移动（远离凸透镜）。
（4）[6]实验过程中蜡烛由于燃烧而变短，因为过凸透镜光心的光线传播方向不变，所以，为了使烛焰的像再次成在光屏的中心，应将凸透镜向下移动。
22． 摩擦力 静止 相等 同一直线
【详解】（1）[1]实验中选用小车为研究对象，滚动摩擦代替滑动摩擦，可以减小摩擦力对实验结果的影响。
（2）[2]实验中通过观察小车能否静止，确定其是否处于平衡状态，如果小车处于静止状态，说明小车受到平衡力的作用。
（3）[3]实验时，向左盘和右盘同时加入相等质量的砝码时，小车在水平方向受到的拉力相等，处于静止状态，将左盘中再添加一个砝码，小车将运动，这表明平衡的两个力需要大小相等。
（4）[4]把小车转过一个角度，然后松手，观察到小车转动，最后恢复到静止状态，说明小车在水平方向上受到的两个力在同一条直线上时才能平衡。
23． 小灯泡断路 B 2.2 A 电压表 0.625 不能，因为灯丝电阻随温度的升高而增大
【详解】（1）[1]测定小灯泡的电功率时，滑动变阻器、小灯泡和电流表串联，电压表并在小灯泡两端，测小灯泡两端的电压。小灯泡的额定电压是2.5V，所以电压表选择0~3V的量程接入电路；小灯泡的额定电压是2.5V，小灯泡的电阻约为10Ω，根据欧姆定律得小灯泡的额定电流约为

所以电流表选择0~0.6A量程；滑动变阻器选择“一上一下”两个接线柱串联接入电路，如图所示：

（2）[2]闭合开关后，发现电流表指针没有偏转，说明电路可能断路，电压表指针达到最大刻度，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的小灯泡断路了。
（3）[3]电源电压为U=6V，小灯泡的额定电压为UL=2.5V，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压是
UP=U﹣UL=6V﹣2.5V=3.5V
串联电路中电阻起分担电压的作用，电阻分担的电压之比等于电阻之比，即
UL∶UP=RL∶RP
代入数据可得
2.5V∶3.5V=10Ω∶RP
解方程可得，RP=14Ω，灯泡正常发光时通过电路的电流为0.25A，所以选择“50Ω  0.5A”的滑动变阻器，故选B。
（4）[4][5][6][7]电压表使用的0~3V量程，每一个大格代表1V，每一个小格代表0.1V，由图乙可知此时灯泡两端的电压为2.2V，灯泡的额定电压是2.5V，要增大小灯泡两端的电压，根据串联电路电压规律可知，要减小滑动变阻器两端的电压，根据串联分压原理可知滑动变阻器接入电路的阻值需变小，所以滑片向A端滑动，同时眼睛观察电压表的读数，直到电压表示数为2.5V；由图丙可知灯泡额定电压下的额定电流是0.25A，则小灯泡的额定功率为
P=UI=2.5V×0.25A=0.625W
（5）[8]导体中的电流跟导体两端的电压和导体的电阻有关，探究电流跟电压的关系时，控制导体的电阻不变，但是小灯泡两端电压增大时，灯丝的温度升高，灯丝的电阻随温度的升高而增大，不能控制灯丝的电阻不变，所以不能利用灯泡探究电流跟电压的关系。
24．（1）6kg；（2）1.68×105J；（3）100s
【详解】解：（1）由可得电热水壶装满水时水的质量

（3）该电热水壶装满水进行加热，使水的温度从28℃升高到68℃，水吸收的热量

（4）电热水壶的效率

即

解得给水加热的时间：t=100s。
答：（1）电热水壶装满水时水的质量为6kg；
（2）水吸收的热量为1.68×105J；
（3）给水加热的时间是100s。
25．（1）600Pa；（2）2N；（3）0.05kg
【详解】解：（1）泡沫塑料A底部的深度
h=6cm=0.06m
A底部受到水的压强
p=ρ水gh=1×103kg/m3×10N/kg×0.06m=600Pa
（2）A受到的浮力
F浮A=G排=6N
细绳对A的拉力
F拉=F浮A-GA=6N-2N=2N
（3）B受到的浮力
F浮B=ρ水gVB=1×103kg/m3×10N/kg×2.5×10﹣4m3=2.5N
B受到的重力
GB=F浮B-F拉=2.5N-2N=0.5N
B的质量

答：（1）泡沫塑料A底部受到水的压强为600Pa；
（2）细绳对A的拉力为2N；
（3）浮子B的质量为0.05kg。
26．见解析所示
【详解】（1）RL＝＝48Ω；（2） 闭合S，断开S1、S2时，R1与L串联，灯L发光正常， U1＝U电－UL＝24V－12V＝12V ，IL额＝ ＝0.25A, I＝IL额，R1＝＝48Ω；（3）当S、S1、S2都闭合时，R1、R2并联，U1＝U2＝U电＝24V  I1＝＝0.5A，I干max＝3A ，I2max＝I干max－I1＝3A－0.5A＝2.5A ，P2max＝UI2max＝24V2.5A＝60W，R2max＝100Ω，P2min＝＝5.76W，R2的电功率范围为5.76W～60W .
点睛：（1）根据灯泡的铭牌可知额定电压和额定功率，可利用公式R计算出灯泡正常工作时的电阻；（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，从而可以判断出灯泡两端的电压和电路中的电流，进而根据串联电路的电压特点求出R1两端的电压，利用欧姆定律求出电阻R1；（3）开关S、S1、S2都闭合时，电阻R1和滑动变阻器R2并联，灯泡被短路，电流表A1测通过电阻R1的电流，电流表A测干路中的总电流．知道滑动变阻器的最大电阻，可利用公式P＝计算出R2上消耗电功率的最小值．知道定值电阻R1两端的电压和R1的阻值，可利用公式I＝计算出此时通过R1的电流，又知道电流表A2量程为0～3A，从而可以判断出干路中的最大电流，再利用并联电路电流的特点计算出通过R2的最大电流，再利用公式P＝UI计算出求R2上消耗电功率的最大值．
