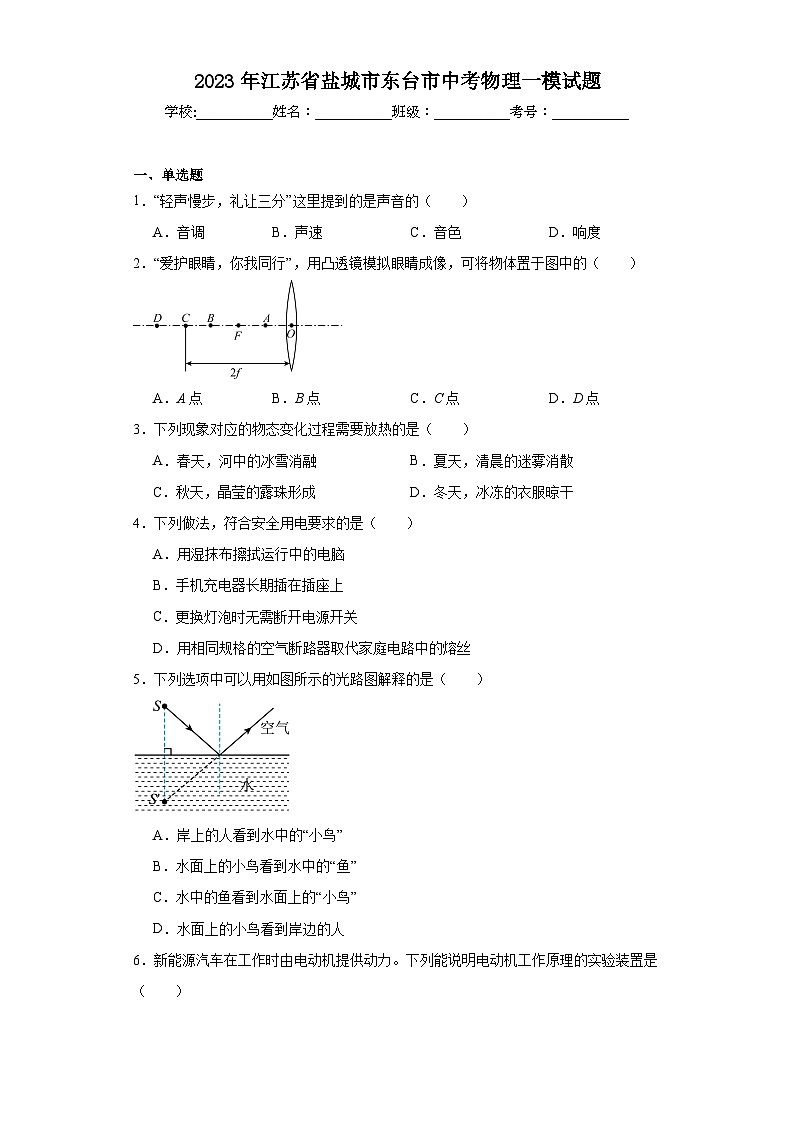

2023年江苏省盐城市东台市中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．“轻声慢步，礼让三分”这里提到的是声音的（　　）
A．音调 B．声速 C．音色 D．响度
2．“爱护眼睛，你我同行”，用凸透镜模拟眼睛成像，可将物体置于图中的（　　）

A．A点 B．B点 C．C点 D．D点
3．下列现象对应的物态变化过程需要放热的是（　　）
A．春天，河中的冰雪消融 B．夏天，清晨的迷雾消散
C．秋天，晶莹的露珠形成 D．冬天，冰冻的衣服晾干
4．下列做法，符合安全用电要求的是（　　）
A．用湿抹布擦拭运行中的电脑
B．手机充电器长期插在插座上
C．更换灯泡时无需断开电源开关
D．用相同规格的空气断路器取代家庭电路中的熔丝
5．下列选项中可以用如图所示的光路图解释的是（　　）

A．岸上的人看到水中的“小鸟”
B．水面上的小鸟看到水中的“鱼”
C．水中的鱼看到水面上的“小鸟”
D．水面上的小鸟看到岸边的人
6．新能源汽车在工作时由电动机提供动力。下列能说明电动机工作原理的实验装置是（　　）
A．
B．
C．
D．

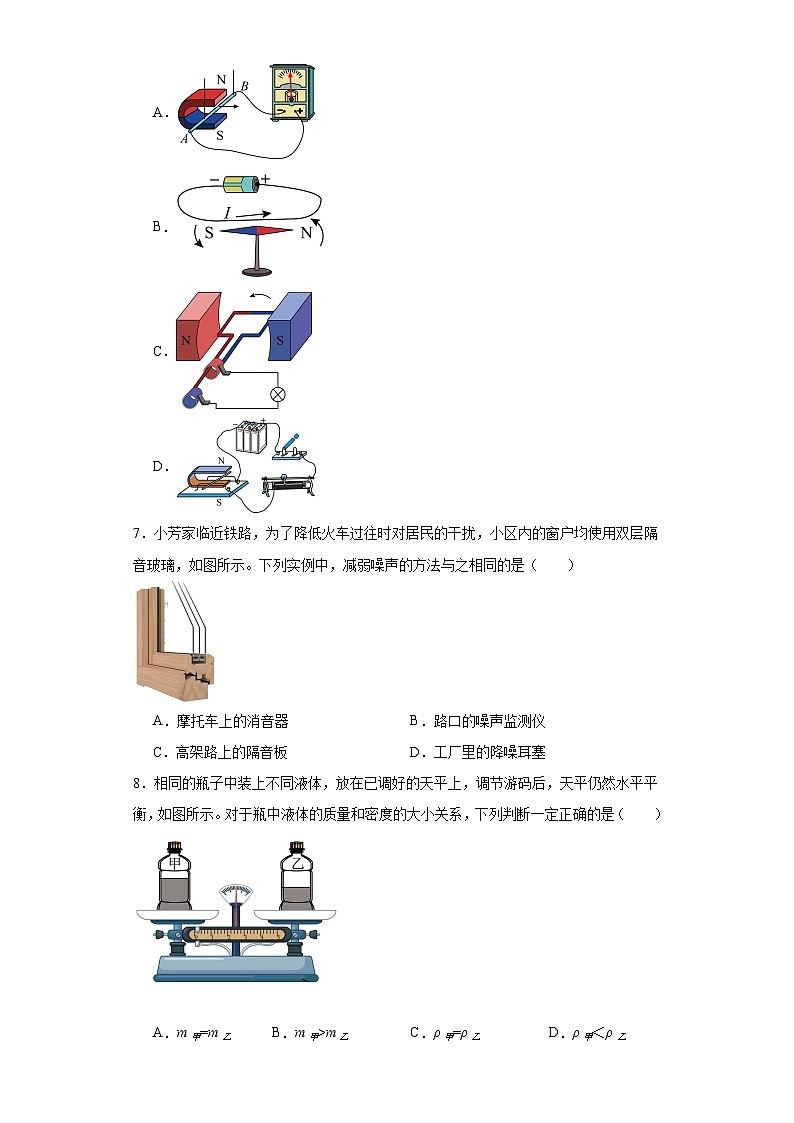

7．小芳家临近铁路，为了降低火车过往时对居民的干扰，小区内的窗户均使用双层隔音玻璃，如图所示。下列实例中，减弱噪声的方法与之相同的是（　　）

A．摩托车上的消音器 B．路口的噪声监测仪
C．高架路上的隔音板 D．工厂里的降噪耳塞
8．相同的瓶子中装上不同液体，放在已调好的天平上，调节游码后，天平仍然水平平衡，如图所示。对于瓶中液体的质量和密度的大小关系，下列判断一定正确的是（　　）

A．m甲=m乙 B．m甲>m乙 C．ρ甲=ρ乙 D．ρ甲＜ρ乙

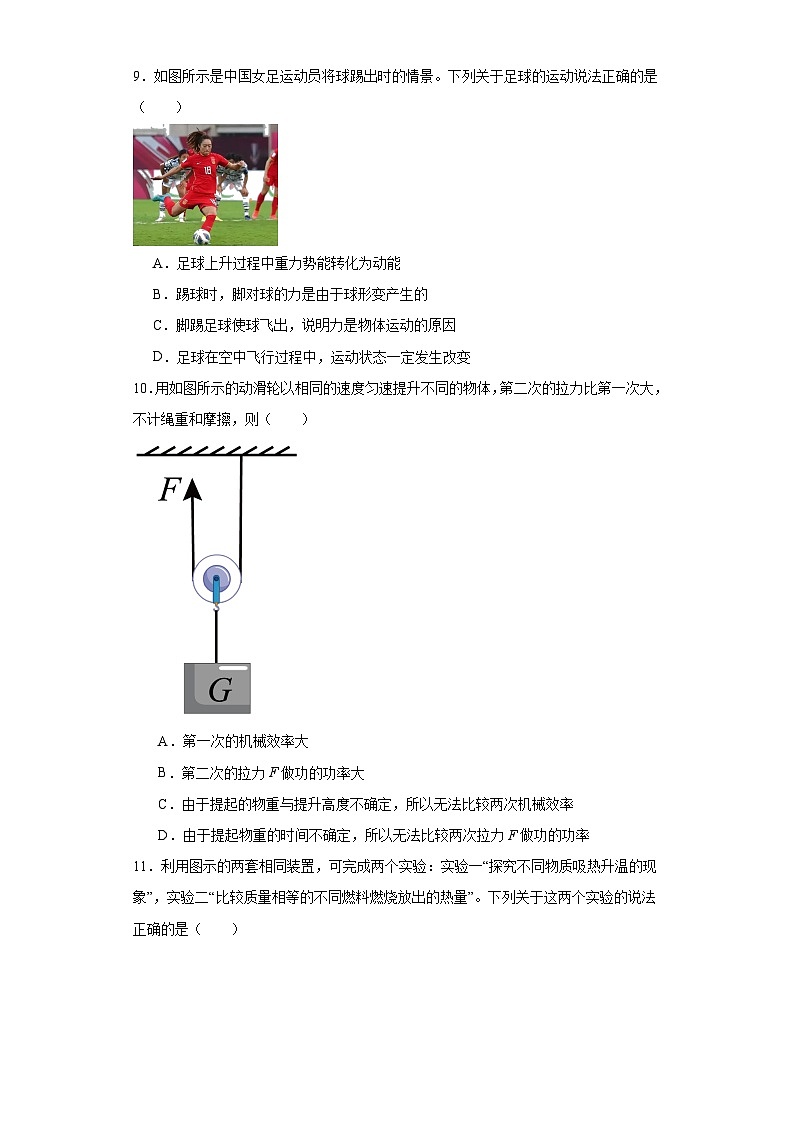

9．如图所示是中国女足运动员将球踢出时的情景。下列关于足球的运动说法正确的是（　　）

A．足球上升过程中重力势能转化为动能
B．踢球时，脚对球的力是由于球形变产生的
C．脚踢足球使球飞出，说明力是物体运动的原因
D．足球在空中飞行过程中，运动状态一定发生改变
10．用如图所示的动滑轮以相同的速度匀速提升不同的物体，第二次的拉力比第一次大，不计绳重和摩擦，则（　　）

A．第一次的机械效率大
B．第二次的拉力F做功的功率大
C．由于提起的物重与提升高度不确定，所以无法比较两次机械效率
D．由于提起物重的时间不确定，所以无法比较两次拉力F做功的功率
11．利用图示的两套相同装置，可完成两个实验：实验一“探究不同物质吸热升温的现象”，实验二“比较质量相等的不同燃料燃烧放出的热量”。下列关于这两个实验的说法正确的是（　　）

A．两实验都需要秒表和天平
B．两实验都需保持烧杯内液体质量相等
C．两实验都需保持燃料燃烧的时间相等
D．两实验都用温度计升高的温度表示液体吸收的热量
12．如图甲所示，质量相等、大小不同的两个小球a、b，它们静止在某液体中时所受浮力相等。图乙是小明画出的两球静止时的四种情形，其中合理的是（　　）

A．②④ B．②③ C．③④ D．①④

二、填空题
13．五一假期，在黄海森林公园，小明和妈妈撑着遮阳伞坐在观光车上欣赏沿途美景，闻到阵阵花香。遮阳伞可有效阻挡 外线对皮肤的伤害，看到路边的水杉在往后退，是以 （选填“观光车”或“地面”）为参照物的，闻到花香是因为分子 。
14．2022年4月16日神舟十三号载人飞船返回舱安全返航，为保证返回舱安全着陆，控制中心通过 波传输数据多次联调测试。着陆后的返回舱表面有烧蚀痕迹，这是返回舱与大气层摩擦引起的，此过程的能量转化情况与汽油机的 冲程相同，它们都是通过 方式改变物体内能的。

三、实验题
15．如图是小王做“观察水的沸腾”实验的情形，安装器材时先确定 （A/B）的高度，此时水温为 ℃。沸腾时，水中产生大量气泡，气泡在上升过程中不断 （变大/变小/不变）。


四、填空题
16．中国的茶文化在宋朝时已名扬世界。炒制茶叶时，通过加热使新鲜茶叶中的水分快速 （填物态变化），这便是“杀青”；观察刚泡好的一杯茶，从侧壁看到的茶叶比实际的大，这是由于装水的茶杯相当于 ；用手突然转动茶杯，发现水中央的茶叶没动，这是由于茶叶具有 。
17．小明用托盘天平和量筒测量小石块的密度。将天平放在水平桌面上，游码移到标尺左端的“0”刻度线处，若指针位置如图甲所示，应将平衡螺母向 调节，使天平平衡。测量中，当右盘所加砝码和游码位置如图乙所示时，天平平衡，该石块的质量为 g，接着他测出石块的体积为20.0mL，则石块的密度为 kg/m3。

18．一架歼﹣15战机在“山东号”航母上起飞，此时机翼上方气流速度 下方气流速度；飞机离开甲板后，航母排开水的体积变化了25m3，则该飞机的质量为 t，飞机匀速飞行的升力为 N。（g=10N/kg，ρ海水=1.0×103kg/m3）
19．如图所示的电能表，其示数为 kW•h，为测量一只“220V，10W”节能灯的额定功率，除需要该电能表外，还需要的测量工具是 。为此，某同学设计如下方案：将该灯接入220V的电路中，关闭其他用电器，测出节能灯工作半小时电能表示数的变化量。经过小组讨论发现上述方案不合理，原因是时间太短 。

20．小明利用如图的压强计做“探究液体内部压强与哪些因素有关”的实验。实验前，需检查压强计是否漏气，方法是用手指 ，如果观察到U形管两侧液面发生明显变化，说明压强计不漏气。实验中，先将压强计的金属盒放入水中某一深度，记录U形管两侧液面的 ；改变金属盒在水中的深度，记录数据，其目的是为了探究液体压强和 的关系。


五、作图题
21．在图中画出经过凹透镜后折射光线的入射光线。

22．在图中画出杠杆上的动力F的力臂l。

23．如图，请把节能灯正确接人到家庭电路中。


六、计算题
24．一辆小货车运货，满载后总质量是6.0×103kg，轮胎与地面总接触面积为0.5m2。在平直的公路上以60km/h的速度匀速行驶10min，货车受到的阻力是总重力的0.05倍，（g=10N/kg）。求：
（1）满载后小货车的总重；
（2）静止时满载后小货车对路面的压强；
（3）小货车匀速行驶过程中牵引力做的功。

七、综合题
25．如图是小明设计的家用空气炸锅简化电路，R1、R2均为加热电阻。开关S2的闭合或断开可以实现解冻和加热功能转换，通过移动滑动变阻器的滑片改变加热功率的大小。使用解冻功能时空气炸锅功率为550W；加热时根据温度不同空气炸锅功率在1100W~2750W之间调节。
（1）求解冻时5min内消耗的电能；
（2）求加热时通过开关S2电流的最大值和最小值；
（3）小明设计的电路中漏画一只加热电阻R3，在电路中补全，并求该电阻。


八、实验题
26．如图甲所示，在水平桌面上放一张白纸，小华用两个完全相同的棋子M和N做“探究平面镜成像特点”的实验。
（1）将茶色玻璃板与桌面 放置，沿玻璃板在白纸上画一条直线，代表玻璃板的位置。在玻璃板前放置棋子M，将棋子N放到镜后，使它与 重合。
（2）移动棋子M，再做两次实验，在白纸上记录像与物的位置，如图乙所示。将白纸沿放置玻璃板的直线对折，是用来验证 的猜想。若观察到 的现象，便可验证猜想。
（3）小明用一张白卡片验证“平面镜成虚像”的猜想，他将白卡片放在 所在位置后，应如何观察？答： 。

27．小华用长方体物块做“探究滑动摩擦力大小与什么因素有关”的实验。

（1）实验前，必须在 （水平/竖直）方向对弹簧测力计进行校零；
（2）图甲、乙所示实验是在探究滑动摩擦力的大小与 的关系。实验中应沿水平方向 拉动物块；
（3）在探究滑动摩擦力大小与接触面面积关系时，小华将物块沿竖直方向切成两部分，用其中一部分继续实验，如图丙所示。她的探究过程中存在的问题是 ，改进方法是 ；
（4）小华在如图丁所示的装置中水平向左拉动木板，读出压力传感器和拉力传感器的示数分别为F1和F2；再换用重力不同、粗糙程度和底面积相同的铁块，重复上述步骤，记录结果如表。实验中是通过 使压力传感器读数相同。分析实验数据得出结论：在接触面的粗糙程度相同时，滑动摩擦力大小与 。
次数
铁块重力/N
压力F1/N
拉力F2/N
1
5.0
4.8
1.8
2
6.0
4.8
1.8
3
7.0
4.8
1.8
28．小刚做“探究导体中电流与电阻关系”的实验，设计如图甲所示的电路。实验器材有：学生电源（可调为2V、4V、6V、8V）、电流表、电压表、四只定值电阻（5Ω、10Ω、15Ω、20Ω）、滑动变阻器（20Ω　1A）、开关、导线若干。实验中，小刚将学生电源调到6V，用四只定值电阻从小到大依次进行实验。

（1）小刚连接电路前，开关必须 ；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑片P向B端移动时电路中电流变大 ；
（3）小刚先将5Ω电阻接入电路，移动滑片，电流表示数如图乙所示，读数为 A；换用10Ω电阻进行实验，闭合开关后，发现电压表指针偏转超量程，电流表有示数。他操作中存在的错误是 ；
（4）小刚在换用 Ω电阻做实验时，发现无论怎样调节滑动变阻器的滑片，都不能将 ，从而无法完成实验；
（5）为了能完成剩下的实验，在不增加器材的情况下，说明如何改进实验方案： 。（只要写出一种）

九、综合题
29．阅读短文，回答问题：
干簧管
干簧管是一个通过磁场控制通断的开关。如图甲所示，将两片有弹性的软磁性金属（铁、钴、镍等）簧片密封在玻璃管内组成干簧管。在磁场中，管内两簧片的触点部位被磁化成为异名磁极互相吸引，两簧片触点吸合在一起；外磁场消失后，两个簧片因失去磁性而恢复原状，两触点分开。如图乙所示，在干簧管的玻璃管上绕有线圈做成干簧管继电器。当闭合图中开关S1时，两簧片触点也会吸合在一起。图丙是一个双触点干簧管，由三个簧片组成，其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点。当外界没有磁场时，簧片1与簧片2触点部位接通；当外界有磁场时，簧片1与簧片2的触点连接断开、与簧片3触点接通。

（1）图甲中，当干簧管两簧片触点吸合时，簧片具有 能。
（2）图乙中S1闭合时，干簧管两簧片的触点因线圈通电后内部产生的磁场而吸合。已知通电线圈内部磁感线的环绕方向与外部磁感线的环绕方向形成闭合曲线。同学们将这种情形与放置条形磁铁进行类比，画出以下四幅图，你认为合理的是 。

A．（2）
B．（3）
C．（1）和（4）
D．（2）和（3）
（3）图丙中，双触点干簧管的1、2、3三个簧片对应的制作材料可能是 。
A．铁、铁、铜
B．铁、铜、铁
C．铜、铁、铁
D．铁、钴、铁
（4）如图丁所示，将条形磁铁平行于干簧管放置在其下方，干簧管两簧片的触点 。
A．均被磁化为S极
B．均被磁化为N极
C．上触点为N极，下触点为S极
D．上触点为S极，下触点为N极
（5）某兴趣小组用干簧管继电器设计如图戊所示的控制电路。开关闭合后，两灯的发光情况是 。

参考答案：
1．D
【详解】“轻声慢步，礼让三分”，这里的“轻声”是指声音的音量小即响度小。故ABC不符合题意，D符合题意。
故选D。
2．D
【详解】眼睛的成像原理是：物距大于二倍焦距成倒立缩小实像，将物体置于图中的D点，物距大于2倍焦距，模拟眼睛成像，故D符合题意，ABC不符合题意。
故选D。
3．C
【详解】A．春天，河中的冰雪消融，是熔化现象，熔化吸热，故A不符合题意；
B．夏天，清晨的迷雾消散，是汽化现象，汽化吸热，故B不符合题意；
C．秋天，晶莹的露珠形成，是液化现象，液化放热，故C符合题意；
D．冬天，冰冻的衣服晾干，是升华现象，升华吸热，故D不符合题意。
故选C。
4．D
【详解】A．生活用水是导体，用湿抹布擦拭运行中的电脑，容易发生触电事故，故A不符合题意；
B．充电器长时间插在电源插孔上会发热，容易引起线路安全事故，故B不符合题意；
C．更换灯泡前，为了避免发生触电事故，应断开电源开关，故C不符合题意；
D．用相同规格的空气断路器取代家庭电路中的熔丝，当电路中电流过大时，能及时切断电路，故D符合题意。
故选D。
5．A
【详解】A.根据图示可知，S点发出的光线经过水面后发生了反射现象，逆着反射光线看去，看到的是S的虚像，可以用来解释岸上的人看到水中的“小鸟”，故A符合题意；
BC.水面上的小鸟看到水中的“鱼”、水中的鱼看到水面上的“小鸟”，属于光的折射现象，故BC不符合题意；
D.水面上的小鸟看到岸边的人，属于光的直线传播，故D不符合题意。
故选A。
6．D
【详解】电动机的原理是利用通电导体在磁场中受到力的作用的原理制成的。
A．图中没有电源，当导体在磁场中做切割磁感线运动时，电流表的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故A不符合题意；
B．图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故B不符合题意；
C．图中没有电源，是交流发电机的原理图，故C不符合题意；
D．当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故D符合题意。
故选D。
7．C
【详解】小区内的窗户均使用双层隔音玻璃，这是传播过程中减弱噪声。
A．摩托车的消声器是在声源处减弱噪声，故A不符合题意；
B．路口的噪声监测仪能够检测噪声的等级，不能够减弱噪声，故B不符合题意；
C．高架路上的隔音板是在传播过程中减弱噪声，故C符合题意；
D．工厂里的降噪耳塞是在人耳处减弱噪声，故D不符合题意。
故选C。
8．B
【详解】AB．由天平的使用规则可知，左盘瓶子和甲液体的总质量等于右盘瓶子和乙液体的总质量与称量标尺上游码显示的质量之和，所以左盘瓶子和甲液体的总质量大于右盘瓶子和乙液体的总质量，又因为规格相同的瓶子、质量相同，所以甲液体的质量大于乙液体的质量，故A错误，B正确；
CD．甲液体的质量大于乙液体的质量，由图知，甲的体积大于乙的体积，由密度公式可知，密度大小无法比较，故CD错误。
故选B。
9．D
【详解】A．足球在上升过程中，质量不变，高度增大，重力势能增大，速度减小，动能减小，所以它的动能转化为重力势能，故A错误；

B．脚对球的力，施力物体是脚，属于弹力，弹力是施力物体发生了弹性形变试图恢复原状而产生的力，故B错误；
C．脚踢足球使球飞出，说明力是改变物体运动状态的原因，物体的运动不需要力来维持，故C错误；
D．足球在空中飞行过程中，运动的速度或方向发生了改变，运动状态一定发生改变，故D正确。
故选D。
10．B
【详解】A．使用动滑轮时，承担物重的绳子股数n=2，不计绳重和摩擦，拉力因为第二次的拉力比第一次大，所以第二次提升的物体重力比第一次提升物体的重力大；因为不计绳重和摩擦，动滑轮的机械效率

所以，第二次动滑轮的机械效率比第一次动滑轮的机械效率大，故A不符合题意；
BD．速度相同，第二次的拉力比第一次大，根据

可知，第二次的功率大，故B符合题意，D不符合题意；
C．根据

可知，动滑轮的机械效率与物体被提升的高度无关，故C不符合题意；
故选B。
11．B
【详解】A．探究“探究不同物质吸热升温的现象”，应控制液体的质量相同，用秒表记录加热时间，用加热时间反映液体吸热的多少，用到秒表和天平；探究“比较质量相等的不同燃料燃烧放出的热量”，控制燃料的质量相同，燃料充分燃烧完后，用温度计记录烧杯中液体的温度，用到天平，不需要秒表，故A错误；
BC．探究“探究不同物质吸热升温的现象”和探究“不同物质吸热升温现象”两实验的要求，容器中被加热物质的质量都要相同；探究“比较质量相等的不同燃料燃烧放出的热量”，控制燃料的质量相同，燃料充分燃烧完后，用温度计记录烧杯中液体的温度，不保持燃料燃烧的时间相等，故C错误，B正确；
D．实验一中，“探究不同物质吸热升温的现象”，在燃烧皿中放入同种燃料，用秒表记录加热时间，用加热时间反映液体吸热的多少；实验二中，“比较质量相等的不同燃料燃烧放出的热量”，在燃烧皿中放入不同燃料，燃料充分燃烧完后，用温度计记录烧杯中液体的温度，故D错误。
故选B。
12．A
【详解】因为两球静止在某液体中时所受浮力相等，根据F浮=ρ液gV排可知，两个球排开液体的体积是相同的，又因为b球的体积大于a球的体积，所以b球一定是漂浮的。
①a球沉底，则a球受到的浮力小于a球的重力，b球漂浮，则b球受到的浮力等于b球的重力，因为两个小球的质量相等，所以a球受到的浮力会小于b球受到的浮力，而题目中已告知两球所受浮力相等，所以①这种情况不可能出现，故①不符合题意；
②a球悬浮，则a球受到的浮力等于a球的重力，b球漂浮，b球受到的浮力等于b球的重力，因为两个小球的质量相等，所以a球受到的浮力会等于b球受到的浮力，与题意相符，且由图②可知，a球排开液体的体积可能等于b球排开液体的体积，故②符合题意；
③④a球与b球都是漂浮的，所以两个球受到的浮力都等于重力，而两个球的质量相等，所以两个球受到的浮力相同，与题意相符，但图③中a球排开液体体积小于b球，图④中a球排开液体体积可能等于b球，故④符合题意，③不符合题意。
综上所述，合理的有②④，故A符合题意，BCD不符合题意。
故选A。
13． 紫 观光车 在永不停息地做无规则运动
【详解】[1]紫外线具有杀菌消毒的作用，紫外线照射能伤害皮肤，所以遮阳伞可有效阻挡紫外线对皮肤的伤害。
[2]路边的水杉相对于观光车，位置发生了改变，所以当参照物是观光车时，水杉是运动的。
[3]闻到花香是扩散现象，是因为花香分子在永不停息地做无规则运动造成的。
14． 电磁 压缩 做功
【详解】[1]电磁波可以在真空中传播，控制中心通过电磁波传输数据多次联调测试。
[2][3]返回舱与大气层摩擦，机械能转化为内能，返回舱内能增大，温度升高，着陆后的返回舱表面有烧蚀痕迹；此过程的能量转化与汽油机的压缩冲程相同：活塞压缩气体，对气体做功，使气体内能增加，温度升高。它们都是通过做功的方式改变物体的内能。
15． B 91 变大
【详解】[1]在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度，即安装器材时先确定B的高度。
[2]温度计的每一个大格代表10℃，每一个小格代表1℃，由图乙可知，水的温度是91℃。
[3]水沸腾时，产生大量的水蒸气，形成气泡，气泡在上升过程中体积变大，这时候继续对水加热，温度不变。
16． 汽化 放大镜 惯性
【详解】[1]通过加热使新鲜茶叶中的水温度升高，水分快速的汽化，这便是制茶中的“杀青”。
[2]从侧壁看到的茶叶比实际的大，这是由于装水的茶杯相当于凸透镜，茶叶处在凸透镜的焦点以内，能成正立、放大的虚像。
[3]突然转动茶杯时，水中央的茶叶没动，这是因为茶叶具有惯性，要保持原来的静止状态。
17． 右 58 2.9×103
【详解】[1]由图甲知，调节天平平衡时，分度盘中指针向左偏转，那么应向右调节平衡螺母才能让天平在水平位置平衡。
[2]由图乙知，石块的质量
m=50g+5g+3g=58g
[3]石块的体积
V=20.0mL=20.0cm
石块的密度

18． 大于 25 2.5×105
【详解】[1]机翼的形状是下平上凸，它飞机运动时，机翼上方空气流速大于机翼下方空气流速。
[2]飞机离开航母甲板后，航母的总重减小了，根据物体浮沉条件可以知道，它受到的浮力也减小了。减小的浮力等于飞机的重力，根据阿基米德原理可以知道，排开水的重力变化大小等于飞机的重力，即排开水的质量大小变化等于飞机的质量。有


[3]飞机匀速上升时，在竖直方向上受到的重力与升力是一对平衡力，大小相等，故其受到的升力为


19． 376.5 秒表 节能灯的功率小，消耗的电能少，电能表的示数不变
【详解】[1]如图所示电能表的五个数字分别为0、3、7、6、5，最后一位是小数，所以其示数为376.5kW•h。
[2]为测量一只“220V，10W”节能灯的额定功率，除需要该电能表外，还需要的测量工具是秒表。
[3]该节能灯半小时内消耗的电能为
W=Pt=0.01kW×0.5h=0.005kW•h
时间太短，节能灯的功率小，消耗的电能少，电能表的示数不变，电能表没有这么高的精度。
20． 按压橡皮膜，观察U形管两端的液面是否能灵活升降 高度差 液体深度
【详解】[1]用手轻按金属盒橡皮膜，U形管液面能灵活升降说明仪器不漏气，U形管两侧液面几乎不变化说明装置漏气。
[2]压强计是通过U形管两侧液面的高度差来反映液体内部压强的大小。
[3]在同种液体中，改变金属盒在水中的深度，可以探究液体压强和液体深度的关系。
21．
【详解】凹透镜中，平行于主光轴的光线，折射光线的反向延长线过焦点，如图所示：

22．
【详解】作F的作用线，由支点O向F的作用线作垂线，垂线段的长度为F的力臂l，如图所示。

23．
【详解】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：
。
24．（1）6×104N；（2）1.2×105Pa；（3）3×107J
【详解】（1）满载后小货车的总重为
G=mg=6.0×103kg×10N/kg=6×104N
（2）静止时满载后小货车对路面的压力为
F=G=6×104N
静止时满载后小货车对路面的压强为

（3）因为货车做匀速直线运动，所以汽车的牵引力等于阻力为
F=f=0.05G=0.05×6×104N=3000N
由速度公式可得，汽车运动的距离为

小货车匀速行驶过程中牵引力做的功为
W=Fs=3000N×1.0×104m=3×107J
答：（1）满载后小货车的总重为6×104N；
（2）静止时满载后小货车对路面的压强为1.2×105Pa；
（3）小货车匀速行驶过程中牵引力做的功为3×107J。
25．（1）1.65×105J；（2）10A，2.5A；（3）  ，22Ω
【详解】（1）解冻时5min内消耗的电能
W=P解冻t=550W×5×60s=1.65×105J
（2）由电路图可知，当只闭合开关S1时，电路为R1的简单电路；当两个开关都闭合时，R1、R2并联；因为并联电路的总电阻小于各支路的电阻，所以由可知，R1、R2并联时，电路中的电阻最小，电功率最大，空气炸锅为加热状态；电路为R1的简单电路时，电路中的电阻最大，电功率最小，空气炸锅为解冻状态。解冻时，电路为R1的简单电路，由P=UI可知，通过R1的电流

加热时，R1、R2并联，由P=UI可知，干路的最小电流

干路的最大电流

由并联电路的电流特点可知，加热时通过开关S2电流的最大值和最小值分别为
I2大=I大﹣I1=12.5A﹣2.5A=10A
I2小=I小﹣I1=5A﹣2.5A=2.5A
（3）由电路图可知，当滑动变阻器接入电路的电阻为零时会导致电源短路，为确保电路安全，应该在滑动变阻器所在支路上串联一只加热电阻R3，如图所示：

由欧姆定律可知，当滑动变阻器接入电路的电阻为零时，通过该支路的电流最大，由欧姆定律可知，加热电阻R3的阻值

26． 垂直 棋子M的像 像到镜面的距离与物体到镜面的距离相等 A和A′，B和B′，C和C′基本重合 棋子N 直接观察白卡片上是否有像
【详解】(1)[1]实验时，玻璃板要与纸面垂直放置；如果玻璃板与纸面不垂直，根据平面镜所成的像和物体关于平面镜对称可知，棋子的像与棋子不在同一水平面上，所以像和物体不能完全重合。
[2]为了确定像的位置和大小，将另一个相同的棋子N放到镜后，使它与M的像完全重合，此时棋子N的位置就是棋子M的像的位置；二者完全重合，说明平面镜成像时像和物大小相等。
(2)[3][4]移动棋子M，再做两次实验，在白纸上记录像与物的位置，将白纸沿放置玻璃板的直线对折，是用来验证像到镜面的距离与物体到镜面的距离相等的猜想。若观察到A和A′，B和B′，C和C′基本重合，便可验证猜想。
(3)[5][6]将白卡片放在所在棋子N所在位置后，直接观察白卡片上是否有像即可验证猜想：若能观察到像，说明成的是实像；若不能观察到像，说明成的是虚像。
27． 水平 接触面粗糙程度 匀速直线 没有控制压力相同 将切去部分叠放在剩余部分的正中央 改变沙桶中沙子的多少 铁块的重力大小无关
【详解】（1）[1]只有用弹簧测力计沿水平方向拉着物块做匀速直线运动，物块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数才等于摩擦力的大小。故实验前，必须在水平方向对弹簧测力计进行校零。

（2）[2][3]图甲、乙两实验中，压力相同，而接触面粗糙程度相同，故甲、乙所示实验是在探究滑动摩擦力的大小与接触面粗糙程度的关系；实验中应沿水平方向匀速直线拉动物块。
（3）[4][5]在探究滑动摩擦力大小与接触面面积关系时，要控制压力大小和接触面的粗糙程度，小华将物块沿竖直方向切成两部分，用其中一部分继续实验，如图丙所示。她的探究过程中存在的问题是：没有控制压力相同，改进方法是将切去部分叠放在剩余部分的正中央。
（4）[6]定滑轮可改变力的方向，沙子和桶对铁块有一个竖直向上的拉力的作用，用重力不同、粗糙程度和底面积相同的铁块，重复上述步骤，实验中是通过改变沙桶中沙子的多少使压力传感器读数相同。
[7]铁块相对地面处于静止状态，受到拉力传感器的拉力F2与受到木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，分析实验数据可知，铁块的重力不同，但铁块对木板的压力相同，受到的滑动摩擦力相同，故得出结论：在接触面的粗糙程度相同时，滑动摩擦力大小与铁块的重力大小无关。
28． 断开    0.5 更换电阻后没有把变阻器的滑片移动到阻值最大处的A端 15 电压表示数调至2.5V 串联接入10Ω的定值电阻
【详解】（1）[1]为了保护电路，在连接电路时，开关必须断开。
（2）[2]滑片P向B端移动时，电路中电流变大，即滑动变阻器接入电路的电阻变小，故变阻器右下接线柱连入电路中，如下图所示：

（3）[3]当接入5Ω电阻进行实验，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流是0.5A。
[4]用10Ω电阻替换5Ω电阻继续实验，电流表有示数，则电路为通路，发现电压表指针偏转超量程，即电压表超过3V，故他操作中存在的问题是：更换电阻后没有把变阻器的滑片移动到阻值最大处的A端。
（4）[5][6]在“探究导体中电流与电阻关系”的实验中要控制定值电阻两端的电压保持不变，根据U=IR可得出电压值
UV=IR=0.5A×5Ω=2.5V
则根据串联电路电压的特点可得滑动变阻器两端的分压
U滑=U-UV=6V-2.5V=3.5V
再结合串联分压原理可得出


则当滑动变阻器电阻完全接入电路时有


求出此时对应的定值电阻阻值大小
R≈14.3Ω<15Ω
由此可知当小刚换上15Ω电阻做实验时，发现无论怎样调节滑动变阻器的滑片，都不能将电压表示数调至2.5V，从而无法完成实验。
（5）[7]由小题中分析可知现有滑动变阻器的最大电阻偏小，因此要使所有电阻均能接入实验，可以通过串联一个合适大小的电阻起到分压的作用，由此同样可根据串联分压原理

可得出当最大的20Ω的定值电阻接入电路时应有

则此时滑动变阻器应接入电路的电阻大小R滑'=28Ω，由此可知应串联的电阻最小应为
R'=R滑'-R滑=28Ω-20Ω=8Ω
结合现有的器材可知，应选用10Ω的定值电阻串联接入电路即可。
29． 弹性势 D B D 红灯和绿灯交替发光，不断闪烁
【详解】（1）[1]图甲中，当干簧管两簧片触点吸合时，簧片发生弹性形变具有弹性势能。
（2）[2]图乙中S1闭合时，通电线圈左端为N极，右端为S极，磁体内部磁感线方向由S极指向N极，则通电线圈内部即干簧管两簧片外的磁感线方向由右向左。
图（1）中干簧管两簧片在条形磁铁的上方，条形磁铁外部磁感线由N极指向S极，即干簧管两簧片外的磁感线方向由左向右，与图乙不符；
图（2）中干簧管两簧片在条形磁铁的上方，条形磁铁外部磁感线由N极指向S 极，即干簧管两簧片外的磁感线方向由右向左，与图乙相符；
图（3）中干簧管两簧片在两个条形磁铁之间，条形磁铁外部磁感线由N极指向S极，即干簧管两簧片外的磁感线方向由右向左，与图乙相符；
图（4）中干簧管两簧片在两个条形磁铁之间，条形磁铁外部磁感线由N极指向S极，即干簧管两簧片外的磁感线方向由左向右，与图乙不符；
故ABC错误， D正确；
故选D。
（3）[3]图丙中，由题意可知，双触点干簧管的簧片1、3应是能被磁化的材料，簧片2应是不能被磁化的材料。
ABC.铁能被磁化，铜不能被磁化，故AC不符合题意, B符合题意；
D.铁、钴、铁都能被磁化，故D不符合题意。
故选B。
（4）[4]如图丁所示，将条形磁铁平行于干簧管放置在其下方，干簧管两簧片的触点将被外界磁体磁化成异名磁极，且触点与外界相邻的磁极相反，因此上触点为S极, 下触点为N极, 故ABC不符合题意, D符合题意。
故选D。
（5）[5]开关刚闭合时，电磁铁有磁性，簧片1和2断开，红灯灭，簧片1和3连通，绿灯亮。然后电磁铁失去磁性，簧片1和2连通，红灯亮，绿灯灭，不断地闪烁，轮流发光。所以红灯和绿灯交替发光，不断闪烁。
