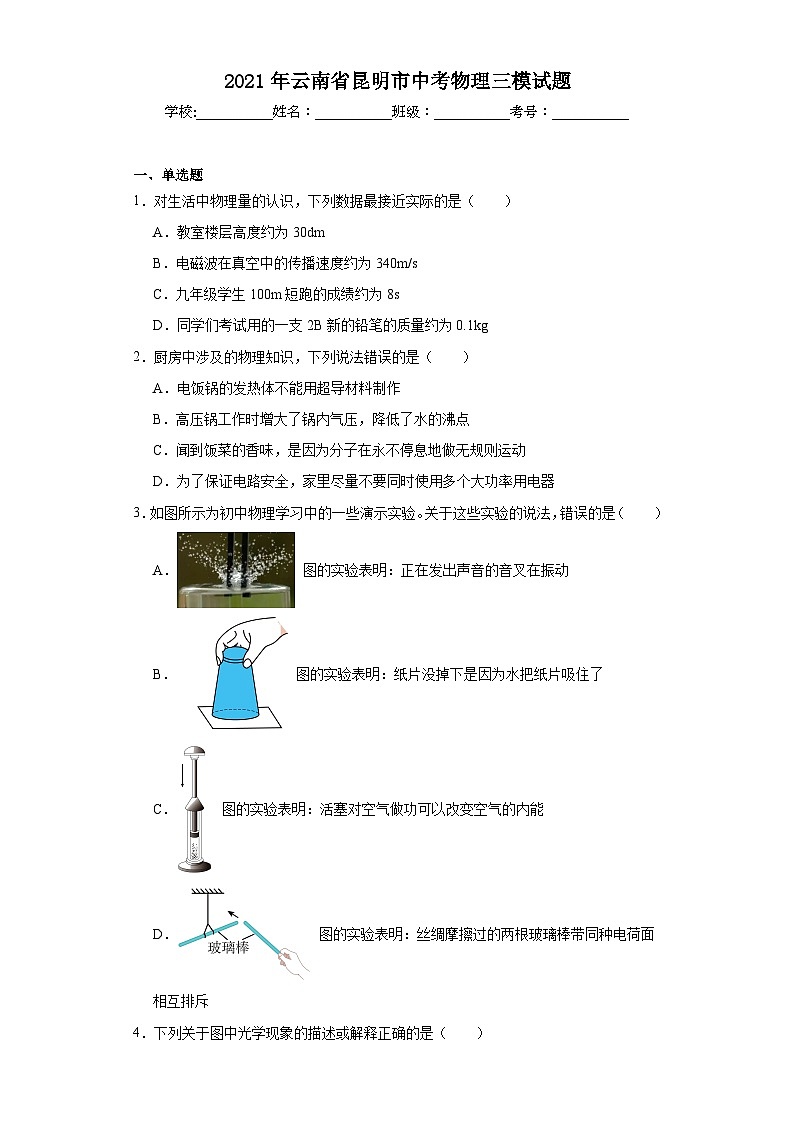

2021年云南省昆明市中考物理三模试题（含解析）

这是一份2021年云南省昆明市中考物理三模试题（含解析），共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．对生活中物理量的认识，下列数据最接近实际的是（ ）
A．教室楼层高度约为30dm
B．电磁波在真空中的传播速度约为340m/s
C．九年级学生100m短跑的成绩约为8s
D．同学们考试用的一支2B新的铅笔的质量约为0.1kg
2．厨房中涉及的物理知识，下列说法错误的是（ ）
A．电饭锅的发热体不能用超导材料制作
B．高压锅工作时增大了锅内气压，降低了水的沸点
C．闻到饭菜的香味，是因为分子在永不停息地做无规则运动
D．为了保证电路安全，家里尽量不要同时使用多个大功率用电器
3．如图所示为初中物理学习中的一些演示实验。关于这些实验的说法，错误的是（ ）
A． 图的实验表明：正在发出声音的音叉在振动
B． 图的实验表明：纸片没掉下是因为水把纸片吸住了
C． 图的实验表明：活塞对空气做功可以改变空气的内能
D． 图的实验表明：丝绸摩擦过的两根玻璃棒带同种电荷面相互排斥

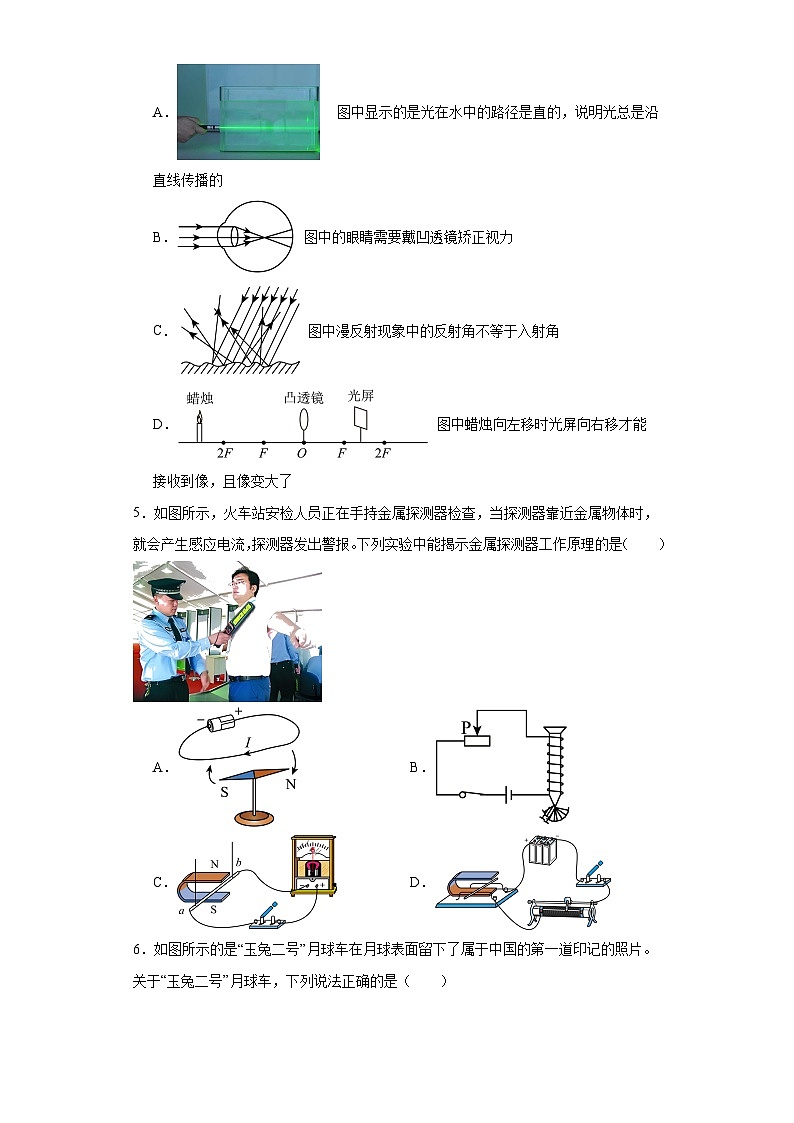

4．下列关于图中光学现象的描述或解释正确的是（ ）
A． 图中显示的是光在水中的路径是直的，说明光总是沿直线传播的
B． 图中的眼睛需要戴凹透镜矫正视力
C． 图中漫反射现象中的反射角不等于入射角
D． 图中蜡烛向左移时光屏向右移才能接收到像，且像变大了
5．如图所示，火车站安检人员正在手持金属探测器检查，当探测器靠近金属物体时，就会产生感应电流，探测器发出警报。下列实验中能揭示金属探测器工作原理的是（ ）
A．B．
C．D．

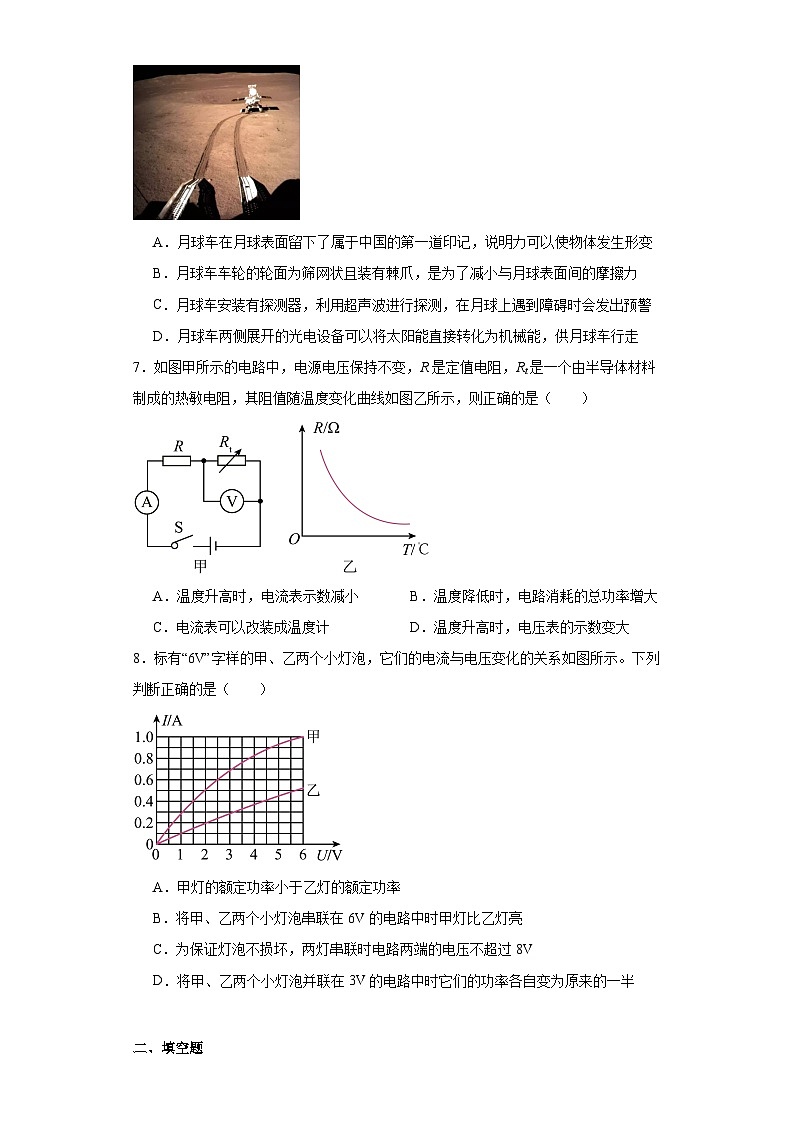

6．如图所示的是“玉兔二号”月球车在月球表面留下了属于中国的第一道印记的照片。关于“玉兔二号”月球车，下列说法正确的是（ ）

A．月球车在月球表面留下了属于中国的第一道印记，说明力可以使物体发生形变
B．月球车车轮的轮面为筛网状且装有棘爪，是为了减小与月球表面间的摩擦力
C．月球车安装有探测器，利用超声波进行探测，在月球上遇到障碍时会发出预警
D．月球车两侧展开的光电设备可以将太阳能直接转化为机械能，供月球车行走
7．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示，则正确的是（ ）

A．温度升高时，电流表示数减小B．温度降低时，电路消耗的总功率增大
C．电流表可以改装成温度计D．温度升高时，电压表的示数变大
8．标有“6V”字样的甲、乙两个小灯泡，它们的电流与电压变化的关系如图所示。下列判断正确的是（ ）
A．甲灯的额定功率小于乙灯的额定功率
B．将甲、乙两个小灯泡串联在6V的电路中时甲灯比乙灯亮
C．为保证灯泡不损坏，两灯串联时电路两端的电压不超过8V
D．将甲、乙两个小灯泡并联在3V的电路中时它们的功率各自变为原来的一半
二、填空题
9．如图所示为“全国优秀教师”张桂梅在操场上督促同学们进行体育锻炼。以站着的张老师为参照物正在跑步的同学是 的；张老师用小喇叭为同学们鼓劲加油是为了提高声音的 。
10．近年来，滇池治理取得良好成效，为野鸟提供了良好的栖息环境和充足食源，越来越多的野鸟开始频频造访滇池及周边湿地。如图所示是在晋宁东大河湿地拍到的黑翅长脚鹬。它在湖里所成的像是由光的 （选填“反射”或“折射”）形成的，当黑翅长脚鹬飞离水面时，它在水中的倒影的大小将 （选填“变大”、“变小”或“不变”）；从物理学的角度分析：湿地的水面面积大，大量水 （填物态变化名称）吸热，可以调节湿度和气温。

11．今年3月24号长赐号巨型集装箱船在苏伊士运河搁浅。搁浅后静止在河道中的“长赐号”所受浮力 （选填“大于”、“小于”或“等于”）它的重力。分析搁浅原因如图所示，在狭窄的水道中行驶时，当船头开始转向时，更靠近河岸的那一边船身与河岸之间的水流通道变窄，水流速度变快，压强 （选填“变大”、“变小”或“不变”）就容易被河岸吸过去。

12．一个容积为V的瓶子装满水，水的质量为1kg，若用这个瓶子装满酒精（ρ酒精=0.8×103kg/m3），这瓶酒精的质量为 kg，若将这些水和酒精混合后总体积 2V（选填“>”、“＜”或“=”）。
13．为了更好地保证交通安全，沈阳市交警严查开车打电话、车窗抛物等行为．如果汽车以36km/h的速度匀速行驶，驾驶员开车时看一眼手机需要3s，在这段时间内，汽车相当于在无人驾驶状态下行驶 m，容易发生交通事故：从行驶的汽车内向外抛杂物，不但污染环境，还可能由于物体速度较大而具有较大的 能，可能砸伤人，这些都是十分危险的行为．
14．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险．据此可以推断，人体是 （填“导体”或“绝缘体”），人体电阻约 Ω．
15．某汽车发动机是以92号汽油为燃料的内燃机，其一个工作循环的四个冲程如图所示，单缸四冲程内燃机完成一个工作循环时，图中四个冲程的顺序是 ，所使用的燃料是 能源（选填“可再生”或“不可再生”）。一辆质量为2.07×103kg汽车在平直公路上匀速行驶所受的阻力为车重的0.05倍，匀速行驶4×104m消耗了3kg汽油。汽车发动机的效率为 （q汽油=4.6×107J/kg）。
16．如图所示，滑动变阻器R2的最大阻值为定值电阻R1阻值的两倍。闭合开关S，当滑片P在a端时，电压表示数为3V，则电源电压为 V。此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1∶I2= 。
17．小明用如图所示的动滑轮提水，已知桶的重力为G0，动滑轮重G1，桶中水的重力为G2，不计绳重和摩擦，匀速提起时动滑轮的机械效率为 ；如果G1大于G2，使用此动滑轮 （选填“能”或“不能”）省力。

18．如图所示，电阻箱的示数是 Ω。
三、作图题
19．如图光从空气斜射入玻璃中，请画出入射光线AO所对应的反射光线和在玻璃中的折射光线的大致方向。
20．如图所示，画出图中重力为10N的小球受到的重力的示意图。

四、实验题
21．小蜂用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
（1）实验中必须取 （选填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中用 （填序号）间接反映液体吸收热量的多少；通过比较 （填序号）来判断液体吸热能力的强弱；
A．加热时间
B．温度计示数的变化
（3）下表是某次的实验数据，分析可知 （选填“甲”或“乙”）液体的吸热能力较强。若选择甲、乙两种液体做“暖手宝”中装的储热液。你选 （选填“甲”或“乙”）液体，因为它具有的比热容 （选填“较大”或“较小”）；
（4）若甲液体是水，根据表中数据可得出乙液体的比热容为 J/（kg•℃）；
（5）若在甲、乙两瓶中液体是质量相同的同种液体。电阻丝的阻值不同，则该套装置可用来探究电流产生的热量与 的关系。

22．小华和同学一起做测量电阻的实验，如图所示，电源电压为6V，滑动变阻器标有“20Ω 1A”字样。

（1）在图甲中用笔画线代替导线将实验电路连接完整（注意导线不要交叉）；( )
（2）连接实物电路时开关应该 ；
（3）闭合开关后，电压表示数如图乙所示。为准确测量这一电压，接下来小华应进行的操作是 ；
（4）实验中，滑片置于某位置时，电压表示数突然变为0，而电流表示数不变，产生这一现象的原因是 ；
（5）小华将测量结果记录在下表中，它把第5次实验测得的阻值作为最后的结果。你认为是否合理： ，理由是 ；
（6）上表五组数据中有一组数据不是本实验中测得的，它是第 （填写表格中表示序号的数字）组，你判断的依据是 ；
（7）另一组实验的小明同学所用电源电压仍为6V，换用了标有“50Ω 1A”的滑动变阻器进行实验。根据自己所记录的数据绘制了如图丙所示图像。根据图像可知判断出，小明将电压表并联在 两端（选填“滑动变阻器”或“待测电阻”），由此可以计算出定值电阻的阻值为 Ω。
23．“五一”假期，小明随爸爸骑自行车环滇池游玩。在欣赏沿途美丽风光的同时小明还有了发现，骑车上陡坡要吃力些。坡路和斜面相似，那么斜面的省力情况与哪些因素有关呢？

小明做了如下猜想：
猜想1：与斜面的表面材料有关；
猜想2：与斜面的倾斜程度有关；
猜想3：与物体受到的重力大小有关。
小明为验证上述猜想，回校后小明利用如图甲所示的装置进行了实验，实验中所用的物块材料及其表面粗糙程度相同，在沿斜面拉力的作用下，在斜面上做匀速直线运动。实验中相关的记录如表。（使用斜面的省力情况可以通过比较沿斜面拉力F与物体重力G的比值大小来判定，比值越小，越省力）
回答下列问题：
（1）通过对比 （填写实验序号）两次实验中的数据可知，使用斜面省力的情况与斜面的表面材料有关；
（2）通过对比1、5、6三次实验中的数据，得出的结论是：在其他条件相同时， 越大沿斜面提升物体越费力；
（3）为验证猜想3，小明做了 （填写实验序号）三次实验，分析实验数据后，小明认为这几次实验省力情况相同依据是 ；
（4）以下研究中所采用的方法与本实验的主要研究方法相同的是
A．探究平面镜成像的实验中，用没有点燃的蜡烛来替代点燃的蜡烛的像
B．探究滑动摩擦力大小与接触面的粗糙程度的关系时要控制压力相同
C．为了形象的描述磁场引入磁感线
D．用水流类比电流来建立电流的概念
（5）实验中，当物体在斜面上做匀速直线运动时，物体所受到的拉力和摩擦力是一对 （选填“平衡”或“非平衡”）力；
（6）如图乙所示，将同一物体分别沿光滑的斜面AB、AC从底部匀速拉到顶点A，已知AB>AC，施加的力分别为F1、F2，拉力做的功为W1、W2，则力F1 F2，拉力做的功W1 W2（均选填“>”、“＜”或“=”）。
五、计算题
24．随着科技的进步，人们的生活也越来越智能化，如图所示是某型号的擦窗机器人，可以代替人工完成对窗户的清洁工作，机器人的“腹部”有吸盘，当它的真空泵将吸盘内的空气向外抽出时，就能牢牢的吸在竖直的玻璃上。求：
（1）若机器人吸盘与玻璃的接触面积为60cm2，吸盘对玻璃的压强为3×104Pa，求吸盘对玻璃的压力；
（2）某自动擦窗机器人的质量为1.35kg，工作时的实际功率为90W。它在竖直方向上擦窗的过程中有0.25%的能量用于克服重力做功。若窗户足够高，持续竖直向上擦窗10min，擦窗机器人可上升的最大高度为多少米？

25．如图所示电路，电源电压恒为6V，定值电阻R为24Ω，灯泡L标有“6V 6W”字样。假设灯丝电阻不随温度的变化而变化，求：
（1）小灯泡L的电阻；
（2）当断开开关S2，闭合S1和S3时，电路的总电流；
（3）S1、S3断开，S2闭合时，整个电路消耗的总功率；通电10s电阻R产生的热量。

26．如图甲为某自动注水装置的部分结构简图，杠杆AOB始终在水平位置保持平衡，O为杠杆的支点，OA=3OB，竖直细杆a的一端连接在杠杆的A点，另一端与高为0.2m的长方体物块C固定；竖直细杆b的下端通过力传感器固定，上端连接在杠杆的B点（不计杠杆、细杆及连接处的重力和细杆的体积）。圆柱形水箱中有质量为3kg的水，打开水龙头，将水箱中的水缓慢放出，通过力传感器能显示出细杆b对力传感器的压力或拉力的大小；图乙是力传感器示数F的大小随放出水质量m变化的图像。当放出水的质量达到2kg时，物体C刚好全部露出水面，此时装置由传感器控制开关开始注水。求：
（1）物块C的重力（物体C刚好全部露出水面时，其表面所沾水的质量不计）；
（2）物块C的体积；
（3）从开始放水到物块C上表面刚好与液面相平时，水对水箱底部的压强变化了多少？

质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
3
45
液体乙
150
20
3
62
序号
1
2
3
4
5
U/V
1.0
2.0
3.0
4.0
5.0
I/A
0.10
0.19
0.30
0.40
0.51
实验序号
1
2
3
4
5
6
斜面倾角
θ
θ
θ
θ
θ1（θ1>θ）
θ2（θ2>θ1）
斜面的表面材料
木板
毛巾
木板
木板
木板
木板
物块重G/N
2.0
2.0
4.0
6.0
2.0
2.0
沿斜面拉力F/N
1.35
1.52
2.70
4.05
1.52
1.70
参考答案：
1．A
【详解】A．教学楼层高约
故A符合题意；
B．电磁波在真空中的传播速度最大为3×108m/s，故B不符合题意；
C．男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，一般在15s左右。故C不符合题意；
D．一块橡皮的质量约10g，一支2B铅笔的质量略小于此数值，在6g左右，故D不符合题意。
故选A。
2．B
【详解】A．超导材料电阻为0，根据焦耳定律可知：电阻为0不能产生热量，所以电饭锅的发热体不能用超导材料制作，故A正确，不符合题意；
B．液体的沸点跟气压有关，气压增大，沸点升高，所以高压锅工作时增大了锅内气压，增加了水的沸点，故B错误，符合题意；
C．闻到饭菜的香味，是扩散现象，说明分子在永不停息地做无规则运动，故C正确，不符合题意；
D．为了保证电路安全，家里尽量不要同时使用多个大功率用电器，否则会使家庭电路电流过大，故D正确，不符合题意。
故选B。
3．B
【详解】A．水花激起，说明发声的音叉在振动，故A正确，不符合题意；
B．大气压对纸片向上的压力，托住了杯中的水，故B错误，符合题意；
C．压缩气体做功，将机械能转化为内能，故空气的内能将增大，故C正确，不符合题意；
D．丝绸摩擦过的两根玻璃棒带的是同种电荷，相互靠近时会相互排斥，故D正确，不符合题意。
故选B。
4．B
【详解】A．光在水中的路径是直的，光在密度不均匀的糖水中的传播径迹是弯曲的，说明光不总是沿直线传播的，故A错误；
B．近视眼形成的原因是像成在了视网膜的前方，需要配戴凹透镜矫正，故B正确；
C．漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，故C错误；
D．由图可知，此时的物距大于二倍焦距，成倒立、缩小的实像，物距增大时，像距减小，像变小。图中蜡烛向左移时光屏向左移才能接收到像，且像变小了，故D错误。
故选B。
5．C
【详解】由题意可知，金属探测器是将线圈靠近金属物体时，相当于闭合电路的部分导体在切割磁感线，从而产生了感应电流，即金属探测器工作原理为电磁感应现象；
A．该图是电流的磁效应实验，说明通电导体周围存在着磁场，故A不符合题意；
B．该图是探究电磁铁磁性与电流大小关系的实验，利用的是电流的磁效应，故B不符合题意；
C．图中没有电源，是发电机原理图，是利用线圈在磁场中做切割磁感线运动，产生感应电流的装置图，故C符合题意；
D．图中有电源，是电动机原理图，电动机是利用通电导体在磁场中受力的作用而运动制成的，故D不符合题意。
故选C。
6．A
【详解】A．月球车在月球表面行驶留下痕迹，是因为月球车对月球表面有压力的作用，该现象说明力可以使物体发生形变，故A正确；
B．月球车车轮的轮面为筛网状且装有棘爪是为了使接触面变粗糙，从而增大与月球表面间的摩擦力，故B错误；
C．声音不能在真空中传播，月球车安装的探测器是利用电磁波进行探测的，故C错误；
D．光电设备先把太阳能转化为电能，然后再把电能转化为机械能，供月球车行走，故D错误。
故选A。
7．C
【详解】由图乙可知，热敏电阻的阻值随温度的升高而减小。甲所示电路中，热敏电阻与定值电阻串联，电源电压不变，当温度升高时，热敏电阻的阻值减小，电路的总电阻减小，电路中电流增大，此时电路总功率增大；通过定值电阻的电流增大，其两端电压增大，在电源电压不变的情况下，热敏电阻两端电压减小。当温度降低时，变化情况与此相反。电流表的示数随着环境温度的变化而变化，可以改装成温度计显示环境温度的变化。故ABD错误，C正确。
故选C。
8．C
【详解】A.由图可知当灯泡两端的电压为额定电压6V时，通过甲灯泡的电流为1A，通过乙灯泡的电流为0.5A，由P＝UI可知甲灯泡的额定功率大于乙灯泡的额定功率，故A错误；
B.由图可知当通过电路的电流为0.4A时，甲灯泡两端的电压为1.5V，乙灯泡两端的电压为4.5V，根据串联电路电压规律可知此时电源电压正好为6V，由P＝UI可知甲灯泡的实际功率小于乙灯泡的实际功率，实际功率越大，灯泡越亮，所以甲灯比乙灯暗，故B错误；
C.由图可知通过甲灯泡的最大电流为1A，通过乙灯泡的最大电流为0.5A，两灯串联时通过电路的最大电流为0.5A，此时甲灯泡两端的电压为2V，乙灯泡两端的电压为6V，由串联电路电压规律可知最大电源电压为8V，故C正确；
D.将甲、乙两个小灯泡并联在3V的电路中时，其两端的电压变为原来的一半，同时通过两灯泡的电流也比原来要小，由P＝UI可知其实际功率要比原来的一半要小，故D错误。
故选C。
9． 运动 响度
【详解】[1]以站着的张老师为参照物正在跑步的同学相对于老师的位置不断发生变化，是运动的。
[2]张老师用小喇叭为同学们鼓劲加油，用小喇叭是为了使同学们听到声音更大，即是为了提高声音的响度。
10． 反射 不变 汽化
【详解】[1]黑翅长脚鹬在湖里所成的像，属于平面镜成像，平面镜的成像原理是光的反射。
[2]物体在平面镜中所成的像是虚像，像和物体的大小相等，当黑翅长脚鹬飞离水面时，它在水中像的大小不变。
[3]湿地含有水，水会不停的汽化（蒸发），变成水蒸气，散在空气中，所以可以提高空气中水蒸气的含量，调节空气湿度；汽化过程要吸热，所以可以降低空气温度。
11． 小于 变小
【详解】[1]搁浅后静止在河道中的“长赐号”受到向下的重力、受到向上的浮力以及向上的支持力，所以浮力小于重力。
[2]分析搁浅原因是：在狭窄的水道中行驶时，当船头开始转向时，更靠近河岸的那一边船身与河岸之间的水流通道变窄，水流速度变快，压强变小，而另一侧水的流速变慢，压强变大，会将船压向变窄的一边。
12． 0.8 ＜
【详解】[1]根据可得，瓶子的容积
根据题意可知
则装入酒精的质量
[2]水和酒精混合后，由于分子间有间隙，则水和酒精分子相互填补了对方分子间的空隙，而使总体积变小，所以若将这些水和酒精混合后总体积
13． 30 动（机械能）
【详解】汽车的速度：
v36km/h10m/s，
由v得，汽车行驶的路程：
svt10m/s3s30m；
从行驶的汽车向外抛杂物，由于惯性，抛出时杂物与汽车具有相同的速度，由于物体速度较大而具有较大的动能，可能砸伤人，这些都是十分危险的行为．
14． 导体 1200Ω
【详解】人体加在一定电压下有电流通过，说明人是导体；人体电阻约R=U/I =36V/0.03A =1200Ω．
15． 丙甲丁乙 不可再生 30%
【详解】[1]甲中的两个气阀都关闭，活塞向上运动，所以为压缩冲程，是第二冲程；
乙中的一个气阀打开，活塞向上运动，所以为排气冲程，是第四冲程；
丙中的一个气阀打开，活塞向下运动，所以为吸气冲程，是第一冲程；
丁中的两个气阀都关闭，活塞下运动，所以为做功冲程，是第三冲程；故排序为：丙甲丁乙。
[2]汽油机所用的燃料是汽油，属于化石能源，是不可再生能源。
[3]因汽车在平直公路上匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，车受到的牵引力为
汽车在公路上匀速行驶的距离为，汽车牵引力做的功为
由题可知，汽油的质量，汽油的热值，3kg汽油完全燃烧放出的热量为
汽车发动机的热机效率为
16． 4.5 1∶1
【详解】[1]由电路图可知，R1与R2串联，电压表测滑片右侧电阻丝两端的电压，电流表测电路中的电流。当滑片P在a端时，电压表测R2两端的电压，其示数U2=3V，因串联电路中各处的电流相等，且滑动变阻器R2的最大阻值与定值电阻R1的2倍，由串联分压可知此时R2两端的电压为R1两端的电压2倍，则R1两端的电压
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=U1+U2=1.5V+3V=4.5V
[2]因电压表的内阻很大，在电路中相当于断路，所以，滑片移动时，变阻器接入电路中的电阻不变，电路的总电阻不变，由欧姆定律可得，电路中的电流不变，则当滑片P在a端或b端时，电流表的示数相等，即
I1∶I2=1∶1
17． 不能
【详解】[1]设提水的高度为h，则提水的有用功W有=G2h，不计绳重和摩擦，所以额外功
W额=(G0+G1)h
则机械效率
[2]由图可知n=2，则绳端拉力
因为G1>G2，所以
F>G2，所以使用此滑轮不能省力。
18．2008
【详解】图中电阻箱示数是
19．
【详解】画出法线，根据光的反射规律可知，反射角等于入射角，反射光线与入射光线分居法线两侧，据此在法线上侧的空气中画出反射光线；光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线两侧，据此在法线上侧的玻璃中画出折射光线，如图所示：
20．
【详解】小球的重力作用点在球的中心，大小为10N，从球心沿竖直向下的方向画一条线段，在线段的末端标上箭头表示重力的方向，如下图所示：

21． 质量 A B 甲 甲 较大 2.5×103 电阻
【详解】（1）[1]由于物体吸收热量的多少受质量的影响，所以实验中，应取质量相等的甲、乙两种液体。
（2）[2]实验中用了相同的加热装置，在相同时间内放出相同的热量，所以可通过加热时间来反映吸收热量的多少，故选A。
[3]质量相同的不同物质吸收相同的热量，可通过温度的变化来判断吸热能力的强弱，故选B。
（3）[4]由表中实验数据可知，相同质量的液体加热相同的时间，吸收相等的热量，液体甲升高的温度低，液体甲的吸热能力强，甲的比热容大。
[5] [6]由于甲的比热容大于乙的比热容，质量相同的甲、乙两种液体降低相同的温度，甲放出的热量多，所以选择甲液体做“暖手宝”中装的储热液。
（4）[7]由图知，甲、乙加热3min温度分别升高
，
由甲乙吸收热量相同可知
即
由于
则
所以
（5）[8]将两电阻丝串联接入电路是为了控制通过电阻丝的电流及通电时间相等。电阻丝的阻值不同，所以探究的是电流产生的热量与电阻的关系。
22． 见解析 断开 电压表应改接0~3V的量程 连接电压表的导线接头处松了 不合理 一次实验的测量误差较大 1 见解析 滑动变阻器 10
【详解】（1）[1]伏安法测量电阻，电流表与未知电阻串联，电压表与未知电阻并联，滑动变阻器与未知电阻串联，要注意电流表和电压表量程的选择，滑动变阻器的接线柱要接一个上面的接线柱一个下面的接线柱，由此电路如图所示：

（2）[2]电路连接时，开关要断开，防止发生短路和触电。
（3）[3]闭合开关，电压表指针偏转幅度过小，由此可知电压表量程选择过大。
（4）[4]电路中电流不变，而电压表示数为0，说明电流表与未知电阻、滑动变阻器、开关、电源组成通路，电压表两端没有电压，故电路故障是电压表开路了。
（5）[5][6]只用一组实验数据计算电阻值，误差较大，所以不合理，应该多次测量取电阻的平均值作为最后的结果。
（6）[7] [8]当刚闭合开关时，滑动变阻器接入电路的电阻最大，电路中的电流最小，电路中的最小电流时，由欧姆定律得，滑动变阻器接入电路的电阻
所以是第一组数据不是本实验测量的。
（7）[9][10]由图丙可知，电压增大时，电流反而减小，由于待测电阻的阻值一定，通过待测电阻的电流与待测电阻两端的电压成正比，由此电压表不是测量待测电阻两端的电压，滑动变阻器两端的电压
由于电源电压、Rx一定，由公式可知，电路中的电流I越大，滑动变阻器两端的电压越小，故电压表测量的是滑动变阻器两端的电压；当电压表示数为1V时，电流表示数为0.5V，所以定值电阻两端的电压
由欧姆定律得，定值电阻的阻值
23． 1、2 斜面倾角 1、3、4 根据1、3、4的实验数据可知，物体的重力变为原来的几倍，拉力也会变为原来的几倍，即沿斜面的拉力F与物体的重力G的比值大小相等 B 非平衡 ＜ =
【详解】（1）[1]探究斜面省力的情况与斜面的表面材料的关系，需要控制物块重、斜面倾角相同，表面材料不同，所以应该对比1和2的数据。
（2）[2]对比1、5、6三次实验中的数据可以看出，在斜面的表面材料、物重相同的情况下，倾角越小，拉力越小，因此得出的结论是：在其他条件相同时，斜面的倾斜程度越小，提升物体越省力。
（3）[3][4]探究斜面省力的情况与物体受到的重力大小有关时，根据控制变量法可知，实验中需要控制倾角相同、表面材料相同，物体的重力不同，所以需要对比1、3、4三次实验；根据1、3、4的实验数据可知，物体的重力变为原来的几倍，拉力也会变为原来的几倍，即沿斜面的拉力F与物体的重力G的比值大小相等。
（4）[5]本实验中采用了控制变量法来探究斜面的省力情况与哪些因素有关。
A．探究平面镜成像特点主要利用的是等效替代法，故A不符合题意；
B．探究滑动摩擦力大小与接触面的粗糙程度的关系时要控制压力相同，运用的是控制变量法，故B符合题意；
C．为了形象地描述磁场，引入磁感线，是运用了模型法，故C不符合题意；
D．用水流类比电流，采用的是类比法，故D不符合题意。
故选B。
（5）[6]当物体在斜面上做匀速直线运动时，拉力既要克服物体受到的摩擦力做功，又要克服物体的重力做功，此时拉力的大小大于摩擦力的大小，所以拉力和摩擦力是一对非平衡力。
（6）[7]由图可知，斜面AB的倾角小于斜面AC的倾角，所以物体沿AB运动时拉力较小，即
8]斜面光滑，所以沿斜面拉物体时不做额外功，即拉力做功等于有用功，而物重和上升高度均相同，则有用功相同，所以拉力在两斜面上做功相同，即
24．（1）180N；（2）10
【详解】解：（1）由可知，吸盘对玻璃的压力
（2）机器人工作时所消耗的总能量
机器人克服重力所做的功
则由可得，机器人可上升的高度
答：（1）吸盘对玻璃的压力为180N；
（2）擦窗机器人可上升的最大高度为10m。
25．（1）6Ω；（2）1.25A；（3）1.2W； 9.6J
【详解】解：（1）由得灯泡的电阻为
（2）当断开开关S2，闭合S1和S3时，灯泡L与电阻R并联接入电路，电源电压是6V，则
U=UL=UR=6V
由欧姆定律得通过定值电阻R的电流为
通过定值电阻R的电流为
电路的总电流为
（3）S1、S3断开，S2闭合时，定值电阻R和灯泡L串联 接入电路，电路中的电流为
所以电路消耗的功率为
P=UI=6V×0.2A=1.2W
通电10s电阻R产生的热量为
Q=I2Rt=（0.2A）×24Ω×10s=9.6J
答：（1）小灯泡L的电阻为6Ω；
（2）电路的总电流为1.25A；
（3）S1、S3断开，S2闭合时，整个电路消耗的总功率为1.2W；通电10s电阻R产生的热量为9.6J。
26．（1）2N；（2）1×10﹣3m3；（3）1000Pa
【详解】解；（1）当放出水的质量达到2kg时，物体C刚好全部露出水面，此时杠杆A端受到的拉力等于C的重力，由图乙知，此时B端受到的拉力为6N，根据杠杆的平衡条件知GC×OA=FB×OB，由OA=3OB可得，物块C的重力
（2）由图乙可知，当放出水的质量≤1kg时，物体浸没在水中，物块C受到的浮力最大，此时力传感器受到的力最大为24N（即杠杆B端受到的作用力最大为24N）；由杠杆的平衡条件可得FA×OA=FB′×OB，则此时杠杆A端受到的作用力
由图乙可知，放水的质量在1kg到2kg之间时力传感器的示数可以为零，说明C可以漂浮，则物体C受到的浮力最大时，杠杆A端受到的作用力是向上的，因力的作用是相互的，则物体C浸没时，C受到细杆a向下的压力
F压=FA=8N
物体C受力平衡，则物体C受到的最大浮力
F浮=F压+GC=8N+2N=10N
由F浮=ρgV排可得，物体C浸没时排开水的体积
由于物块C浸没在水中，则物块C的体积
Vc=V排=1×10-3m3
（3）长方体C的底面积
由图乙可知，从开始放水到物块C上表面刚好与液面相平时，放出水的质量m1=1kg，从物块C上表面刚好与液面相平到物体C刚好全部露出水面时，放出水的质量
m2=2kg﹣1kg=1kg
两种情况下放出水的体积
由V2=（S水箱﹣SC）hC可得，水箱的底面积
从开始放水到物块C上表面刚好与液面相平时，水面下降的高度
则该过程中水对水箱底部的压强变化量
Δp=ρ水gΔh=1.0×103kg/m3×10N/kg×0.1m=1000Pa
答：（1）物块C的重力为2N；
（2）物块C的体积为1×10﹣3m3；
（3）从开始放水到物块C上表面刚好与液面相平时，水对水箱底部的压强变化1000Pa。
