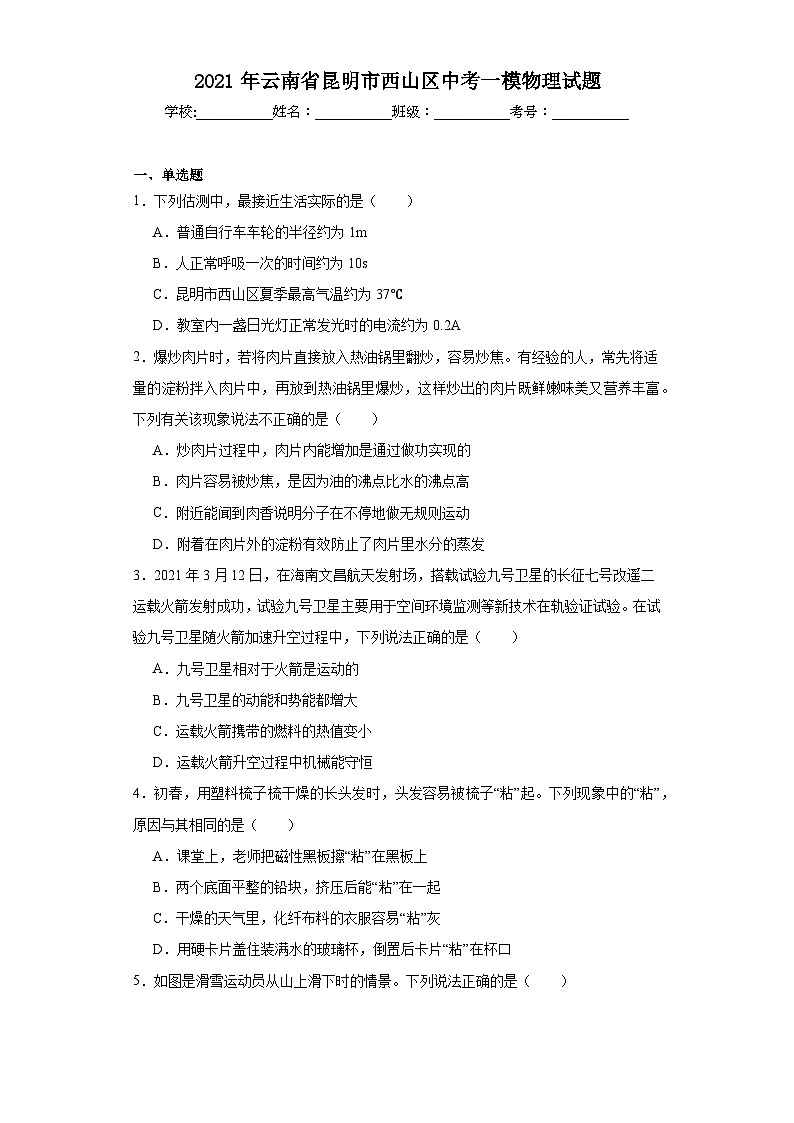

2021年云南省昆明市西山区中考一模物理试题（含解析）

这是一份2021年云南省昆明市西山区中考一模物理试题（含解析），共19页。试卷主要包含了单选题，填空题，综合题，作图题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．下列估测中，最接近生活实际的是（ ）
A．普通自行车车轮的半径约为1m
B．人正常呼吸一次的时间约为10s
C．昆明市西山区夏季最高气温约为37℃
D．教室内一盏日光灯正常发光时的电流约为0.2A
2．爆炒肉片时，若将肉片直接放入热油锅里翻炒，容易炒焦。有经验的人，常先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，这样炒出的肉片既鲜嫩味美又营养丰富。下列有关该现象说法不正确的是（ ）
A．炒肉片过程中，肉片内能增加是通过做功实现的
B．肉片容易被炒焦，是因为油的沸点比水的沸点高
C．附近能闻到肉香说明分子在不停地做无规则运动
D．附着在肉片外的淀粉有效防止了肉片里水分的蒸发
3．2021年3月12日，在海南文昌航天发射场，搭载试验九号卫星的长征七号改遥二运载火箭发射成功，试验九号卫星主要用于空间环境监测等新技术在轨验证试验。在试验九号卫星随火箭加速升空过程中，下列说法正确的是（ ）
A．九号卫星相对于火箭是运动的
B．九号卫星的动能和势能都增大
C．运载火箭携带的燃料的热值变小
D．运载火箭升空过程中机械能守恒
4．初春，用塑料梳子梳干燥的长头发时，头发容易被梳子“粘”起。下列现象中的“粘”，原因与其相同的是（ ）
A．课堂上，老师把磁性黑板擦“粘”在黑板上
B．两个底面平整的铅块，挤压后能“粘”在一起
C．干燥的天气里，化纤布料的衣服容易“粘”灰
D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口

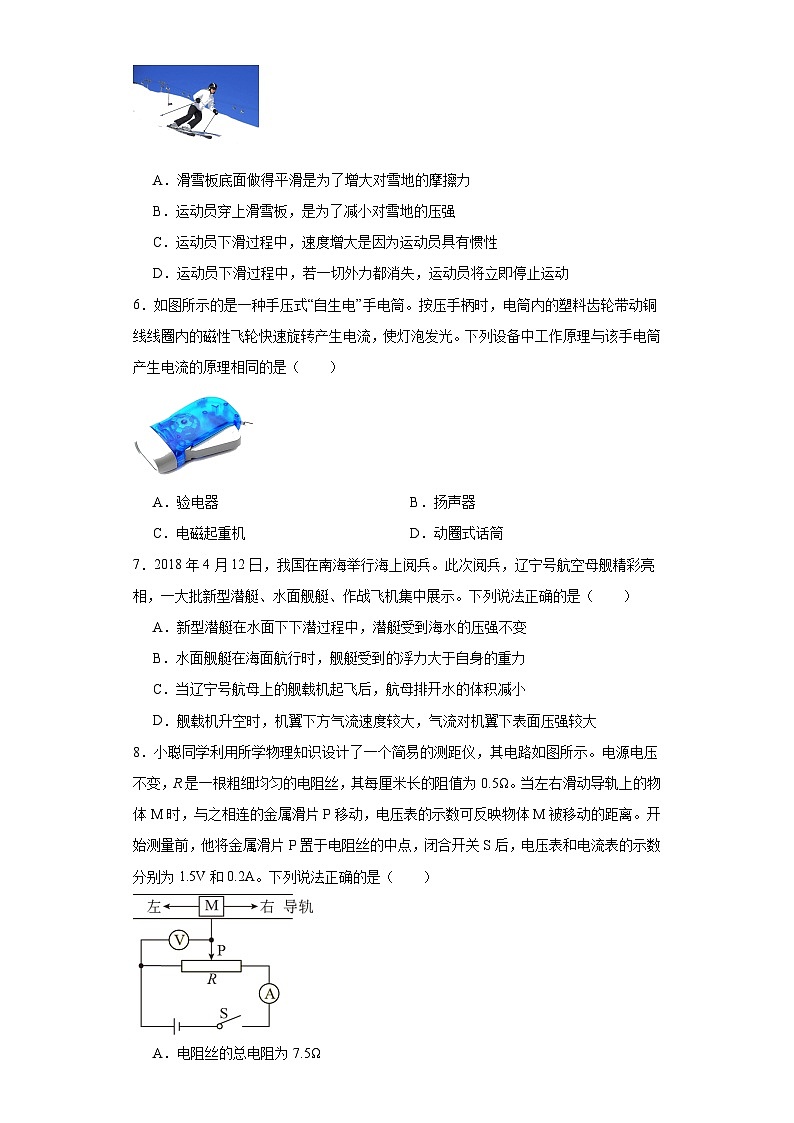

5．如图是滑雪运动员从山上滑下时的情景。下列说法正确的是（ ）

A．滑雪板底面做得平滑是为了增大对雪地的摩擦力
B．运动员穿上滑雪板，是为了减小对雪地的压强
C．运动员下滑过程中，速度增大是因为运动员具有惯性
D．运动员下滑过程中，若一切外力都消失，运动员将立即停止运动
6．如图所示的是一种手压式“自生电”手电筒。按压手柄时，电筒内的塑料齿轮带动铜线线圈内的磁性飞轮快速旋转产生电流，使灯泡发光。下列设备中工作原理与该手电筒产生电流的原理相同的是（ ）

A．验电器B．扬声器
C．电磁起重机D．动圈式话筒
7．2018年4月12日，我国在南海举行海上阅兵。此次阅兵，辽宁号航空母舰精彩亮相，一大批新型潜艇、水面舰艇、作战飞机集中展示。下列说法正确的是（ ）
A．新型潜艇在水面下下潜过程中，潜艇受到海水的压强不变
B．水面舰艇在海面航行时，舰艇受到的浮力大于自身的重力
C．当辽宁号航母上的舰载机起飞后，航母排开水的体积减小
D．舰载机升空时，机翼下方气流速度较大，气流对机翼下表面压强较大
8．小聪同学利用所学物理知识设计了一个简易的测距仪，其电路如图所示。电源电压不变，R是一根粗细均匀的电阻丝，其每厘米长的阻值为0.5Ω。当左右滑动导轨上的物体M时，与之相连的金属滑片P移动，电压表的示数可反映物体M被移动的距离。开始测量前，他将金属滑片P置于电阻丝的中点，闭合开关S后，电压表和电流表的示数分别为1.5V和0.2A。下列说法正确的是（ ）

A．电阻丝的总电阻为7.5Ω

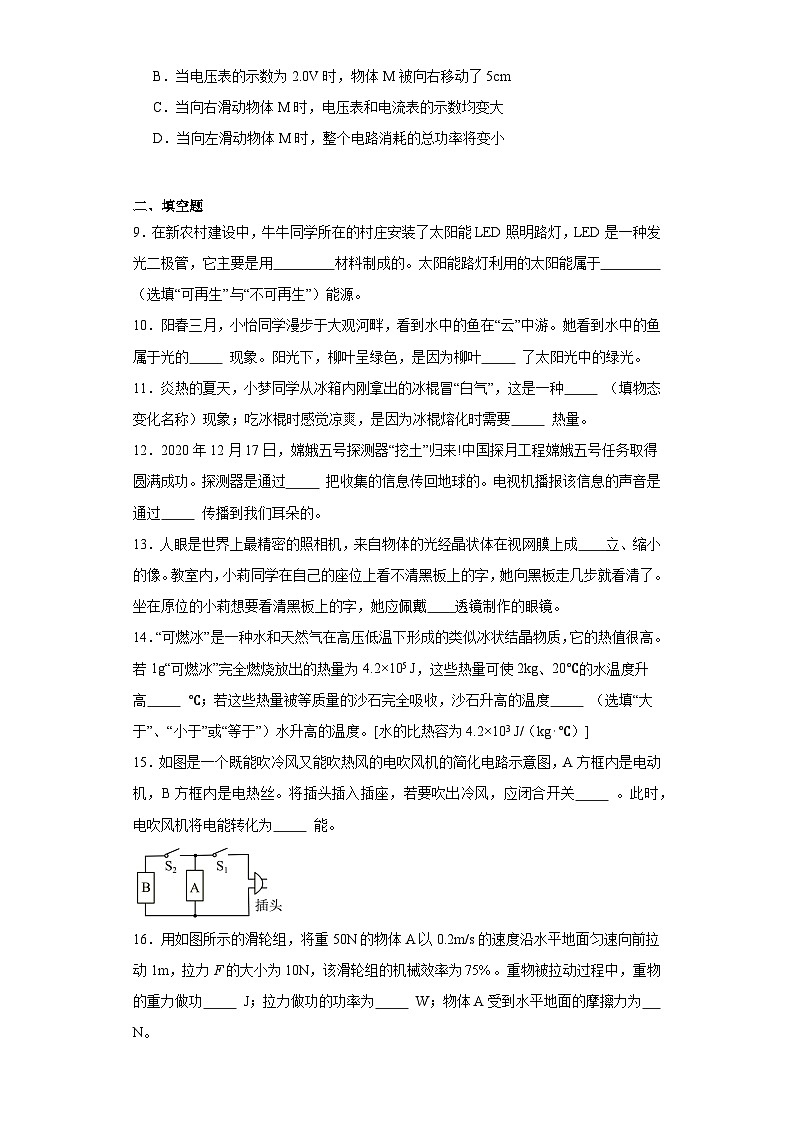

B．当电压表的示数为2.0V时，物体M被向右移动了5cm
C．当向右滑动物体M时，电压表和电流表的示数均变大
D．当向左滑动物体M时，整个电路消耗的总功率将变小
二、填空题
9．在新农村建设中，牛牛同学所在的村庄安装了太阳能LED照明路灯，LED是一种发光二极管，它主要是用 材料制成的。太阳能路灯利用的太阳能属于 （选填“可再生”与“不可再生”）能源。
10．阳春三月，小怡同学漫步于大观河畔，看到水中的鱼在“云”中游。她看到水中的鱼属于光的 现象。阳光下，柳叶呈绿色，是因为柳叶 了太阳光中的绿光。
11．炎热的夏天，小梦同学从冰箱内刚拿出的冰棍冒“白气”，这是一种 （填物态变化名称）现象；吃冰棍时感觉凉爽，是因为冰棍熔化时需要 热量。
12．2020年12月17日，嫦娥五号探测器“挖土”归来!中国探月工程嫦娥五号任务取得圆满成功。探测器是通过 把收集的信息传回地球的。电视机播报该信息的声音是通过 传播到我们耳朵的。
13．人眼是世界上最精密的照相机，来自物体的光经晶状体在视网膜上成 立、缩小的像。教室内，小莉同学在自己的座位上看不清黑板上的字，她向黑板走几步就看清了。坐在原位的小莉想要看清黑板上的字，她应佩戴 透镜制作的眼镜。
14．“可燃冰”是一种水和天然气在高压低温下形成的类似冰状结晶物质，它的热值很高。若1g“可燃冰”完全燃烧放出的热量为4.2×105 J，这些热量可使2kg、20℃的水温度升高 ℃；若这些热量被等质量的沙石完全吸收，沙石升高的温度 （选填“大于”、“小于”或“等于”）水升高的温度。[水的比热容为4.2×103 J/（kg⋅℃）]
15．如图是一个既能吹冷风又能吹热风的电吹风机的简化电路示意图，A方框内是电动机，B方框内是电热丝。将插头插入插座，若要吹出冷风，应闭合开关 。此时，电吹风机将电能转化为 能。

16．用如图所示的滑轮组，将重50N的物体A以0.2m/s的速度沿水平地面匀速向前拉动1m，拉力F的大小为10N，该滑轮组的机械效率为。重物被拉动过程中，重物的重力做功 J；拉力做功的功率为 W；物体A受到水平地面的摩擦力为 N。

三、综合题
17．将光敏电阻R和定值电阻R0接入如图所示的电路中，电源电压为10V保持不变。光敏电阻R的阻值随光照强度E[单位是坎德拉（cd）]的变化如下表所示。闭合开关S后，若电压表的示数变大，表明光照强度 （选填“增强”或“减弱”）。分析表中的数据可知，当光照强度E为1.25cd时，光敏电阻R的阻值为 Ω，此时电流表的示数为0.5A，则1min内电流通过定值电阻R0产生的热量为 J。

四、填空题
18．小伟同学用天平测量物体质量，天平横梁平衡时所用砝码与游码的位置如图所示，则被测物体的质量是 。

五、作图题
19．如图所示的物体静止在斜面上，请画出物体所受重力的示意图。
20．家庭电路中有一带开关的电灯，请在如图所示的虚线框内，填上正确的电路元件符号，使其符合安全用电原则。

六、实验题
21．小兰同学利用如图1所示的实验装置，探究“平面镜成像的特点”。

（1）实验开始前，她应选择图中的蜡烛A和蜡烛 进行实验；
（2）选择好实验用的蜡烛后，她点燃蜡烛A竖放在白纸上，然后拿另一支 （选填“点燃”或“未点燃“）的蜡烛在平板玻璃后移动，透过平板玻璃观察，当移动到蜡烛A的像的位置时，发现它与蜡烛A的像完全重合。这说明平面镜所成的像与物的大小 ；
（3）为了探究平面镜所成的像是实像还是虚像。她取走平板玻璃后的蜡烛，在该位置上竖放一块白屏。此时应从平板玻璃 （选填“前”或“后”）观察白屏，白屏上 （选填“有”或“没有”）蜡烛A的像。这说明平面镜成的像是 像；
（4）小兰回到家后，观察到餐桌上的水平圆形玻璃转盘中有一吊灯的像，如图2所示。若吊灯距玻璃转盘1m，则吊灯的像距吊灯 m。若她用手拨动玻璃转盘，吊灯的像的位置 （选填“改变”或“不变”）。
22．小红和小婷同学在探究“杠杆平衡的条件”实验中，所用的器材有：支架，刻度均匀的杠杆（每小格为2cm），细线，重0.5N的钩码若干。
（1）实验前，杠杆在支架上静止时如图1甲所示，此时杠杆处于 （选填“平衡”或“非平衡”）状态。
（2）接下来，他们应将杠杆的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡。这样操作的好处是，既消除了杠杆自重对实验结果的影响，又便于 。
（3）杠杆调节在水平位置平衡后，他们分别在杠杆两端加减、移动钩码，每次使杠杆在水平位置重新平衡后，将实验测量的数据记录在下表中。
第4次实验时，小红在杠杆A点挂上4个钩码，如图1乙所示，要使杠杆在水平位置平衡，她应在B点挂上 个钩码。
（4）分析论证环节，小红认为杠杆平衡的条件是：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”；小婷则认为杠杆平衡的条件是：“动力×动力臂=阻力×阻力臂”。经过思考，小婷同学进行了如图1丙所示的实验。当弹簧测力计在C点由竖直位置逐渐向右倾斜过程中，要使杠杆仍在水平位置平衡，弹簧测力计的示数将 。此时，动力×支点到动力作用点的距离 （选填“等于”或“不等于”）阻力×支点到阻力作用点的距离。这说明小红的观点是 的。
（5）实验结束后，小婷同学联想到生活中的杆秤，其主要结构由秤杆、秤钩A、提纽（B、C）、秤砣D组成（0点为刻度的起点）。图2是用杆秤称量货物时的情景。
①在称量货物时，使用提纽 ，该杆秤的称量范围更大。
②若该杆秤配套的秤砣D有磨损，称量货物时杆秤显示的质量将比被测货物的真实质量偏 。
23．中考复习时，一学习小组利用学生电源（电压为6V保持不变）、阻值不同的5个定值电阻、滑动变阻器等器材做电学实验。

（1）在“探究电流跟电阻的关系”时，小明同学连接了图甲所示的电路；
①闭合开关S前，他应将滑片P移到 （选填“A”或“B”）端。若此时他闭合开关S， 表的指针将反向偏转；
②改正错误后，他接入5Ω的定值电阻，闭合开关S，移动滑片P，使电压表的示数为2.5V，读出并记录对应的电流值；
③接着，断开开关S，换上10Ω的定值电阻。闭合开关S，移动滑片P使电压表的示数为 V，记录对应的电流值；
④完成余下的几次实验后，他根据实验数据绘制了图乙所示的I-R图像。根据图像可得出的结论是：导体两端电压一定时，导体中的电流跟导体的电阻成 ；
⑤为顺利完成本次探究，小明应选择最大阻值不小于 的滑动变阻器；
（2）小明探究结束后，同组的小玲同学将图甲中的定值电阻R换成额定电压为2.5V的小灯泡L，正确连接电路后测量它的额定功率；
①闭合开关S后，她发现小灯泡L不亮，电压表有示数，电流表示数几乎为零。则电路故障原因可能是 ；
②排除故障后，她将滑片P移到某一位置，电压表示数为2.2V。接下来，她应将滑动变阻器连入电路的阻值调 （选填“大”或“小”）一些，直至小灯泡L正常发光；
③小灯泡L正常发光时，电流表的示数如图丙所示，其示数为 A，则小灯泡L的额定功率为 W。
七、计算题
24．小宇同学家新买的小轿车重2×104 N，静止在水平路面时轮胎与地面接触的总面积为0.2m2。该轿车在水平高速公路上匀速直线行驶时，20min内行驶了30km，行驶过程中轿车受到的阻力为车重的0.05倍。（汽油的热值为4.6×107 J/kg）求：
（1）轿车在高速公路上行驶的速度；
（2）轿车静止时对水平地面的压强；
（3）轿车在高速公路上匀速行驶时，牵引力在20min内做的功；
（4）若轿车发动机的效率为30%，该过程中轿车消耗汽油的质量。（结果保留1位小数）
25．如图所示的电路中，电源电压不变，定值电阻R2的阻值为5Ω，S2为单刀双掷开关。当开关S1断开，S2接b时，电流表的示数为0.6A。求：
（1）电源电压；
（2）当开关S1闭合、S2接b时，电流表的示数为0.9A，定值电阻R1的阻值；
（3）当开关S1断开、S2接a时，5min内电流通过整个电路做的功。

26．水平桌面上的薄壁圆柱形容器中装有某种液体，容器的底面积为80cm2。系有细线的体积为100cm3的金属球静止在容器底时，金属球对容器底部的压力为1.9N，容器中液体的深度为10cm，如图所示。将金属球从液体中取出后，液体对容器底部的压强变化了100Pa。从容器中取出金属球时，其表面所沾液体忽略不计。求：
（1）金属球在液体中受到浮力的大小；
（2）金属球的密度。
光强E/cd
0.5
1
1.5
2
2.5
3
光敏电阻R/Ω
30
15
10
7.5
6
5
次数
F1/N
l1/cm
F2/N
l2/cm
1
1
8
2
4
2
1.5
6
1.5
6
3
2
4
4
2
4
2
6
4
参考答案：
1．D
【详解】A．中学生的步幅在50cm左右，自行车车轮的半径与此差不多，在50cm左右。故A不符合题意；
B．平静状态下，人1min呼吸25次左右，平均一次的时间在左右。故B不符合题意；
C．昆明市西山区夏季最高气温约为，故C不符合题意；
D．家用电风扇工作电流在左右，教室中日光灯的工作电流与此差不多，在左右，故D符合题意。
故选D。
2．A
【详解】A.在炒肉片过程中，肉片内能增加主要通过热传递实现的，故A错误，符合题意；
B.肉片被炒糊是因为油的沸点高于水的沸点，故B正确，不符合题意；
C.在附近就能闻到肉香，体现了分子在不停地做无规则的运动，故C正确，不符合题意；
D.附着在肉片外的淀粉糊有效控制了肉片的蒸发面积，可防止肉片里水分的蒸发，故D正确，不符合题意。
故选A。
3．B
【详解】A．九号卫星随火箭加速升空过程中，九号卫星相对于火箭的位置不变，是静止的，故A错误；
B．九号卫星随火箭加速升空过程中，质量不变，速度增大、高度增加，则动能和重力势能都增大，故B正确；
C．热值是燃料的特性，只与燃料的种类有关，升空过程中，运载火箭携带的燃料热值不变，故C错误；
D．运载火箭升空过程中，动能和重力势能都增大，则机械能增大，即机械能不守恒，故D错误。
故选B。
4．C
【详解】A．用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。老师把磁性黑板擦“粘”在黑板上，这是磁极间的相互作用，故A不符合题意；
B．两个底面平整的铅块，挤压后能“粘”在一起，这是分子间引力，故B不符合题意；
C．干燥的天气里，化纤布料的衣服容易“粘”灰，这是化纤衣服互相摩擦带了电吸引轻小物体而容易“粘”灰，故C符合题意；
D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口，这是大气压作用，将制片压在杯口上，故D不符合题意。
故选C。
5．B
【详解】A．滑雪板底面做得平滑，是在压力一定时，减小接触面粗糙程度，可以减小对雪地的摩擦力，故A错误；
B．运动员穿上滑雪板，是在压力一定时，增大受力面积，可以减小对雪地的压强，故B正确；
C．运动员下滑过程中，重力势能转化为动能，所以速度不断增大，不是因为运动员具有惯性，故C错误；
D．运动员下滑过程中，若一切外力都消失，运动员将进行匀速直线运动，故D错误。
故选B。
6．D
【详解】A．手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光；验电器是利用电荷间的相互作用规律工作的，故A错误；
B．扬声器的工作原理是通电导体在磁场中受到力的作用，故B错误；
C．电磁起重机的主要部件是电磁铁，利用的是电流的磁效应，故C错误；
D．动圈式话筒工作的原理是电磁感应现象，故D正确。
故选D。
7．C
【详解】A．新型潜艇在水面下下潜过程中，浸入水中的深度越来越大，根据公式可知，潜艇受到海水的压强越来越大。故A错误；
B．水面舰艇在海面航行时，处于漂浮状态，根据物体浮沉条件可知，舰艇受到的浮力等于自身的重力，故B错误；
C．根据漂浮条件可知，当航母在水面上航行时，它所受的浮力等于它的总重力；舰载机起飞后，航母的总重力减小，所受浮力减小，根据可得，它排开水的体积减小，故C正确；
D．舰载机升空时，机翼上方气流速度较大，气流对机翼的压强小，下方气流速度较小，对机翼的压强大，这样在机翼的上下表面存在压力差，就产生了向上的升力，故D错误。
故选C。
8．B
【详解】CD．由电路图可知，开关闭合，电路为滑动变阻器的简单电路，电流表测电路中的电流，电压表测滑片左侧部分电阻丝两端的电压。因电压表的内阻很大，在电路中相当于断路，所以滑片移动时，电路中的总电阻不变，由可知，电路中的电流不变，即电流表的示数不变；已知电源电压不变，且电流表示数不变，当向左滑动物体M时，根据可知整个电路消耗的总功率不变，故CD错误；
A．金属滑片P置于电阻丝中点时，根据欧姆定律可知与电压表并联的电阻丝的电阻
电阻丝的总电阻
故A错误；
B．当电压表示数为2V时，与电压表并联的电阻丝的电阻
物体M距电阻丝最左端
电阻丝的总长度
故物体M向右移动了
故B正确。
故选B。
9． 半导体 可再生
【详解】[1]发光二极管是一组半导体组件，主要是由半导体材料制成的。
[2]太阳能是取之不尽用之不竭的，是可再生能源。
10． 折射 反射
【详解】[1]在岸上看到水中的鱼，看到的是鱼的虚像，是由光的折射形成。
[2]阳光下，柳叶呈绿色是因为它反射了太阳光中的绿光，吸收了其他颜色的光。
11． 液化 吸收
【详解】[1][2]刚拿出来的冰棍还会冒“白气”，是空气中的水蒸气遇冷液化形成的，是液化现象；吃冰棍时感觉凉爽时因为冰棍熔化时要吸热。
12． 电磁波 空气
【详解】[1]电磁波的传播不需要介质，可以在真空中传播，探测器收集到的信息通过电磁波传回地球的。
[2]声音的传播需要介质，我们通过电视机听到声音是通过空气传入耳中的。
13． 倒 凹
【详解】[1]人眼中晶状体把光线会聚到视网膜上，成一个倒立缩小的实像，相当于一台小型的照相机，晶状体相当于一个凸透镜，把光线会聚在视网膜上，视网膜相当于光屏；来自物体的光经过晶状体在视网膜上成倒立、缩小的像。
[2]小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是近视眼；可以看清近处的物体，但远处的物体则看不清。需要配戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像。
14． 50 大于
【详解】[1]已知1g的“可燃冰”完全燃烧放出的热量为；由题意可知，水吸收的热量
水升高的温度
[2]水的比热容大于沙石的比热容，由题知水和沙石的质量相等，吸收的热量又相等，根据可知，沙石升高的温度大于水升高的温度。
15． 机械
【详解】[1][2]电吹风的主要元件是电动机和电热丝；若要吹出冷风，则应让电动机单独工作，由图知，只闭合时，只有A接入电路中，说明A为电动机，此时吹风机吹出的是冷风；吹冷风时，只有电动机工作，将电能转化为机械能。
16． 0 4 15
【详解】[1]重力的方向竖直向下，将重50N的物体A以的速度沿水平地面匀速向前拉动1m，物体在重力的方向上没有移动距离，故重力做的功为0J。
[2]滑轮组的有效股数：，绳子自由端移动的距离
拉力做的功
由可得物体运动的时间
拉力做功的功率
[3]用滑轮组水平拉动物体时，克服物体与水平面间摩擦力做的功为有用功，根据
可得物体A受到的摩擦力
17． 减弱 12 120
【详解】[1]从电路图可知，闭合开关，光敏电阻与定值电阻串联，电压表测量光敏电阻两端的电压，电流表测量电流，若电压表的示数增大，根据串联分压特点可知光敏电阻的阻值变大，从表中可知光强减弱。
[2]由表中数据可知，光强与光敏电阻的乘积
即光强与光敏电阻的乘积保持不变，所以光敏电阻随光强的变化是一个反比例函数；当光照强度E为时，可得
得出。
[3]光敏电阻两端的电压
定值电阻两端的电压
则1min内电流通过定值电阻产生的热量
18．31.2g
【详解】天平标尺上的分度值为0.2g，被测物体的质量为
19．
【详解】重力的方向始终竖直向下，重力的作用点在物体的重心，过重心沿重力的方向画一条带箭头的线段，并标出重力的符号。如图所示：
20．
【详解】火线先过开关再入灯泡，由灯泡连到零线。因此右边的方框内应为开关，左边的方框内应为灯泡,如图所示：

21． B 未点燃 相等 后 没有 虚 2 不变
【详解】（1）[1]为了比较像与物的大小应该选择大小完全相同的两支蜡烛，所以应该选择蜡烛A和B。
（2）[2][3]平面镜成像是光的反射形成的，因为平面镜成虚像，所以实验中，她在玻璃板前放置点燃的蜡烛A，将不点燃的蜡烛B放在玻璃板后并移动，在玻璃板的A侧观察，B能和A的像完全重合说明像和物的大小相等。
（3）[4][5]拿走玻璃板后的蜡烛，在该位置上竖放一块白屏，不透过玻璃板观察，发现纸板上没有像，这说明平面镜成的是虚像。
（4）[7]根据平面镜成像特点可知在离转盘1m高处有一盏灯，灯在玻璃转盘中的像离转盘的距离也是1m，灯的像到灯的距离为。
[8]平面镜所成的像与物体关于镜面对称，用手水平拨动转盘时，灯的位置不变，所以通过玻璃转盘观察到灯的像的位置不改变。
22． 平衡 右 测量力臂 6 变大 不等于 错误 C 大
【详解】（1）[1]杠杆静止或匀速转动都是平衡，此时杠杆处于静止状态，杠杆处于平衡状态。
（2）[2][3]杠杆左端下沉，说明杠杆的重心在支点左侧，要使其在水平位置平衡，应将杠杆平衡螺母向右调节，直到杠杆在水平位置平衡，此时杠杆的重心过支点，杠杆重力的力臂为0，消除杠杆的重力对杠杆平衡的影响，又便于测量力臂。
（3）[4]乙图所示位置处挂上4个钩码（每个重为1N），要使杠杆在水平位置平衡，根据杠杆的平衡条件
4G×3L=nG×2L
解得n=6，故应在杠杆右端的B点挂6个钩码。
（4）[5][6][7]当弹簧测力计在C点由竖直位置逐渐向右倾斜过程中，要使杠杆仍在水平位置平衡，此时阻力阻力臂不变，动力臂变小，弹簧测力计的示数将变大；当动力臂不等于支点到动力作用点的距离时，动力×支点到动力作用点的距离不等于阻力×支点到阻力作用点的距离，这说明小红的观点是错误的。
（5）[8]由图示可知，使用提纽C时，秤砣的力臂变大，物体的力臂变小，由
m秤砣gL秤砣=m物gL物
可知，杆秤的最大称量较大。
[9]当秤砣磨损一部分，相当于秤砣的质量减小了，根据杠杆的平衡条件知，在阻力和阻力臂不变时，动力减小，动力臂增大，所以测量结果偏大了。
23． B 电压 反比 35Ω 灯泡断路 小 0.3 0.75
【详解】（1）①[1]为保护电路，闭合开关S前，他应将滑片P移到阻值最大处B端。
[2]若此时他闭合开关S，因电流从电压表的负接线柱流入，故电压表的指针将反向偏转。
③[3]探究电流跟电阻的关系，要控制电阻的电压不变，接着，断开开关S，换上的定值电阻。闭合开关S，移动滑片P使电压表的示数为，记录对应的电流值。
④[4]根据实验数据绘制的图乙所示的图像知，电阻两端的电压始终保持
为一定值，故根据图像可得出的结论是：导体两端电压一定时，导体中的电流跟导体的电阻成反比。
[5]电阻两端的电压始终保持，根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的倍，根据分压原理，当接入电阻时，变阻器连入电路中的电阻为
为顺利完成本次探究，小明应选择最大阻值不小于的滑动变阻器。
（2）①[6]闭合开关S后，她发现小灯泡L不亮，电流表示数几乎为零，电路可能断路，电压表有示数，说明电压表与电源连通，则电路故障原因可能是灯泡断路。
②[7]灯在额定电压下正常发光，示数为小于灯的额定电压，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，接下来，她应将滑动变阻器连入电路的阻值调小一些，直至小灯泡L正常发光。
③[8][9]小灯泡L正常发光时，电流表的示数如图丙所示，电流表选用小量程，分度值为，其示数为，则小灯泡L的额定功率为
24．（1）90km/h；（2）3×107 J；（3）3×107 J；（4）2.2kg
【详解】解：（1）轿车在高速公路上行驶的速度
（2）轿车静止时对水平地面的压力
对水平地面的压强
（3）因轿车在高速公路上匀速行驶时时处于平衡状态，牵引力和受到的阻力是一对平衡力，所以，轿车的牵引力
则牵引力在20min内做的功
（4）由
可得，轿车消耗汽油完全燃烧释放的热量
由可得，该过程中轿车消耗汽油的质量
答：（1）轿车在高速公路上行驶的速度为；
（2）轿车静止时对水平地面的压强为；
（3）轿车在高速公路上匀速行驶时，牵引力在20min内做的功为；
（4）若轿车发动机的效率为，该过程中轿车消耗汽油的质量为。
25．（1）3V；（2）10Ω；（3）180J
【详解】解：（1）当开关断开，接b时，电路为的简单电路，电流表测量电路电流且示数为，电源电压等于两端的电压，根据欧姆定律可知电源电压为
（2）当开关闭合、接b时，两电阻并联，电流表测量干路电流，因并联电路各支路独立工作、互不影响，可知通过的电流仍为，根据并联电路的电流特点可知通过的电流
根据欧姆定律可知定值电阻的阻值
（3）当开关断开、接a时，两电阻串联，电流表测量电路电流，5min内电流通过整个电路做的功
答：（1）电源电压为3V；
（2）当开关闭合、接b时，电流表的示数为，定值电阻的阻值为；
（3）当开关断开、接a时，5min内电流通过整个电路做的功为180J。
26．（1）0.8N；（2）2.7×103 kg/m3
【详解】（1）由于金属球静止在容器底，则金属球排开液体的体积
则取出金属球后，液面下降
由题知，液体对容器底的压强改变值，根据可得，液体的密度
金属球受到液体的浮力
（2）由于金属球静止在容器底，则金属球对容器底的压力，所以，金属球的重力
金属球的质量
金属球的密度
答：（1）金属球在液体中受到浮力的大小为0.8N；
（2）金属球的密度为2.7×103 kg/m3。
