2023年贵州省黔东南州从江县东朗中学中考物理一模试题（含解析）
展开
这是一份2023年贵州省黔东南州从江县东朗中学中考物理一模试题（含解析），共18页。试卷主要包含了单选题，多选题，填空题，简答题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

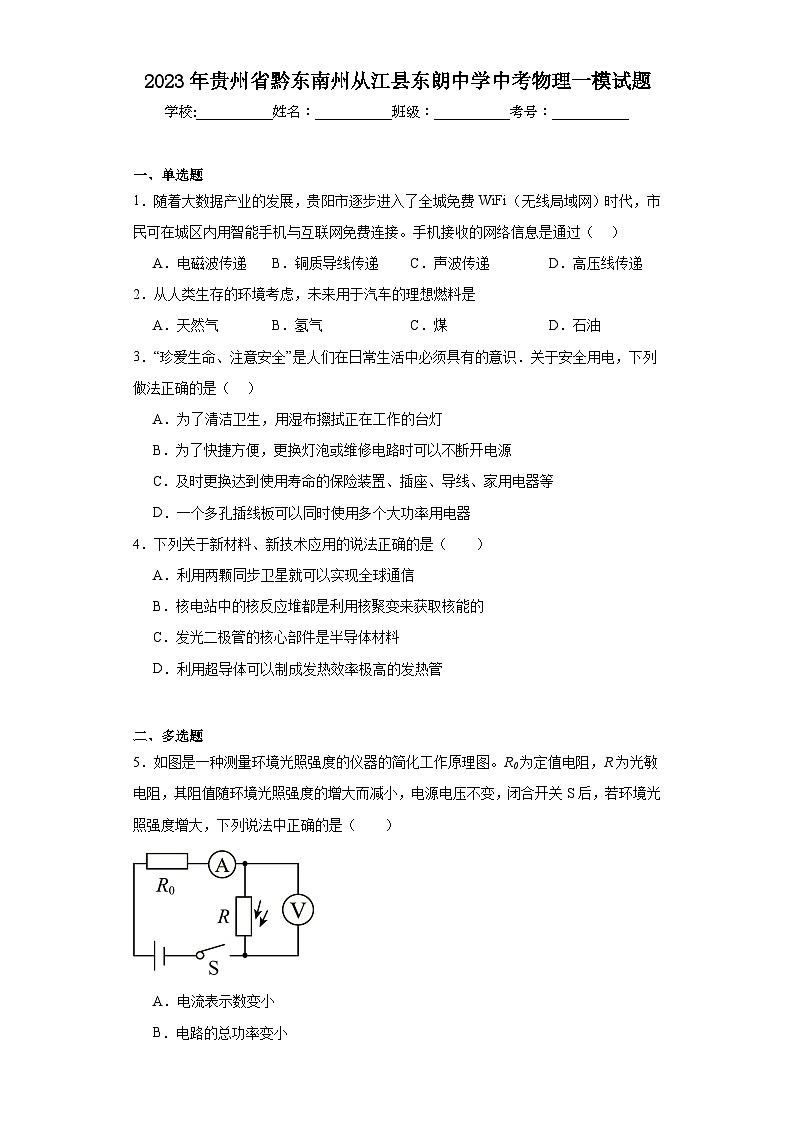

2023年贵州省黔东南州从江县东朗中学中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．随着大数据产业的发展，贵阳市逐步进入了全城免费WiFi（无线局域网）时代，市民可在城区内用智能手机与互联网免费连接。手机接收的网络信息是通过（ ）
A．电磁波传递 B．铜质导线传递 C．声波传递 D．高压线传递
2．从人类生存的环境考虑，未来用于汽车的理想燃料是
A．天然气 B．氢气 C．煤 D．石油
3．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，下列做法正确的是（ ）
A．为了清洁卫生，用湿布擦拭正在工作的台灯
B．为了快捷方便，更换灯泡或维修电路时可以不断开电源
C．及时更换达到使用寿命的保险装置、插座、导线、家用电器等
D．一个多孔插线板可以同时使用多个大功率用电器
4．下列关于新材料、新技术应用的说法正确的是（ ）
A．利用两颗同步卫星就可以实现全球通信
B．核电站中的核反应堆都是利用核聚变来获取核能的
C．发光二极管的核心部件是半导体材料
D．利用超导体可以制成发热效率极高的发热管
二、多选题
5．如图是一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增大而减小，电源电压不变，闭合开关S后，若环境光照强度增大，下列说法中正确的是（ ）
A．电流表示数变小
B．电路的总功率变小
C．电压表示数变小
D．电压表与电流表示数的比值变小

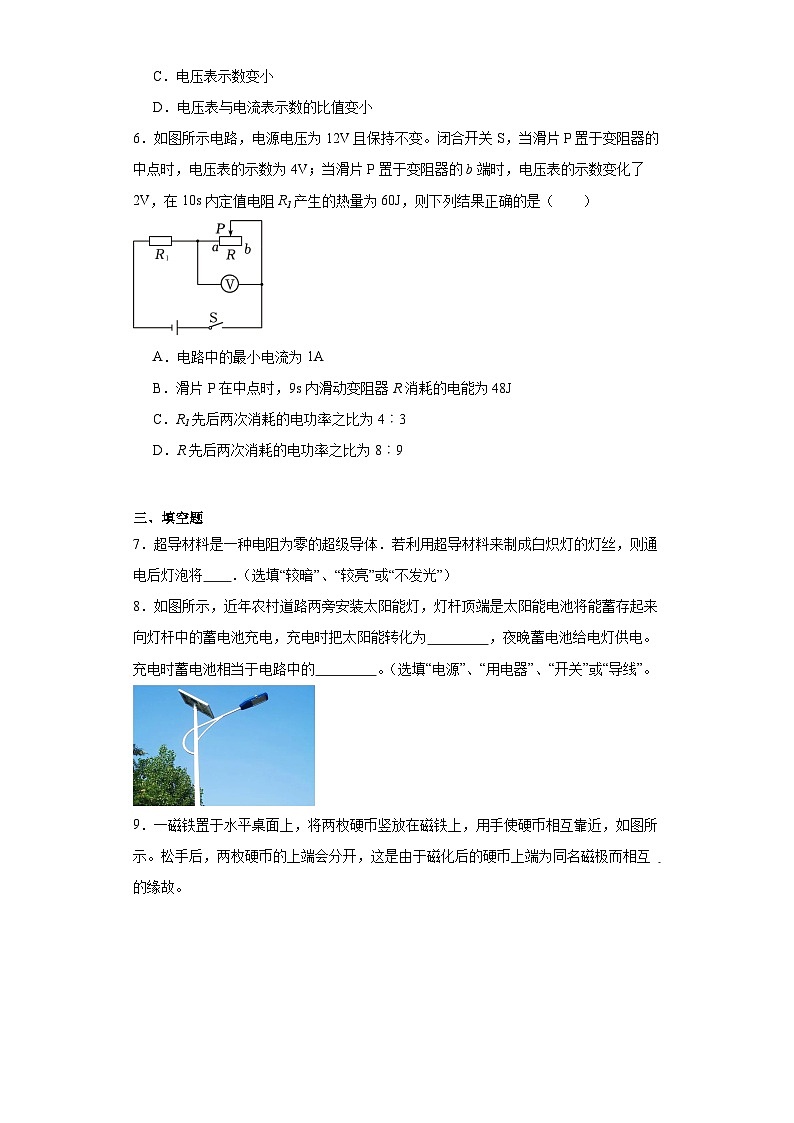

6．如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J，则下列结果正确的是（ ）
A．电路中的最小电流为1A
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为48J
C．R1先后两次消耗的电功率之比为4︰3
D．R先后两次消耗的电功率之比为8︰9
三、填空题
7．超导材料是一种电阻为零的超级导体．若利用超导材料来制成白炽灯的灯丝，则通电后灯泡将 ．（选填“较暗”、“较亮”或“不发光”）
8．如图所示，近年农村道路两旁安装太阳能灯，灯杆顶端是太阳能电池将能蓄存起来向灯杆中的蓄电池充电，充电时把太阳能转化为 ，夜晚蓄电池给电灯供电。充电时蓄电池相当于电路中的 。（选填“电源”、“用电器”、“开关”或“导线”。

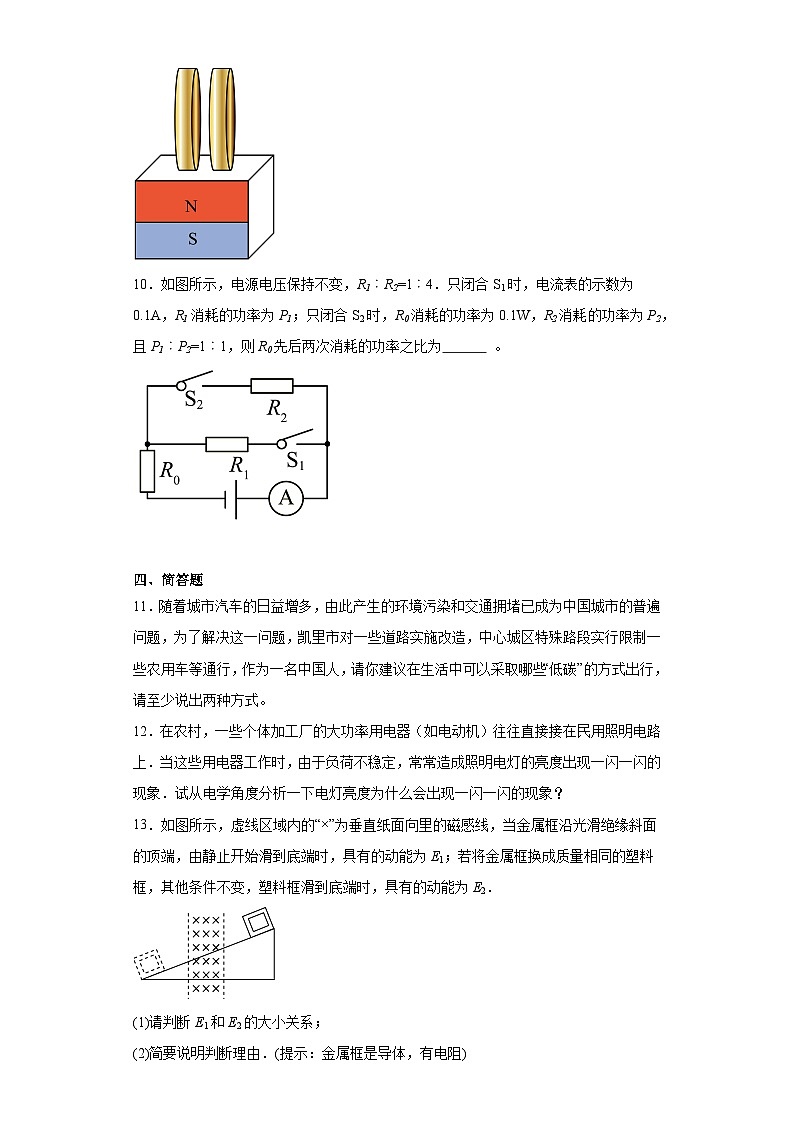

9．一磁铁置于水平桌面上，将两枚硬币竖放在磁铁上，用手使硬币相互靠近，如图所示。松手后，两枚硬币的上端会分开，这是由于磁化后的硬币上端为同名磁极而相互 的缘故。
10．如图所示，电源电压保持不变，R1︰R2=1︰4．只闭合S1时，电流表的示数为0.1A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.1W，R2消耗的功率为P2， 且P1︰P2=1︰1，则R0先后两次消耗的功率之比为 。
四、简答题
11．随着城市汽车的日益增多，由此产生的环境污染和交通拥堵已成为中国城市的普遍问题，为了解决这一问题，凯里市对一些道路实施改造，中心城区特殊路段实行限制一些农用车等通行，作为一名中国人，请你建议在生活中可以采取哪些“低碳”的方式出行，请至少说出两种方式。
12．在农村，一些个体加工厂的大功率用电器（如电动机）往往直接接在民用照明电路上．当这些用电器工作时，由于负荷不稳定，常常造成照明电灯的亮度出现一闪一闪的现象．试从电学角度分析一下电灯亮度为什么会出现一闪一闪的现象？
13．如图所示，虚线区域内的“×”为垂直纸面向里的磁感线，当金属框沿光滑绝缘斜面的顶端，由静止开始滑到底端时，具有的动能为E1；若将金属框换成质量相同的塑料框，其他条件不变，塑料框滑到底端时，具有的动能为E2．
(1)请判断E1和E2的大小关系；
(2)简要说明判断理由．(提示：金属框是导体，有电阻)
五、作图题
14．如图所示，小明探究并联电路特点的部分实验电路，请你用笔画线代替导线，将电路连接完整。要求：两灯并联，S1控制L1，S2控制L2。
15．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
16．如图所示，闭合开关后，小磁针在条形磁体和通电螺线管的共同作用下，静止在图中位置，请标出：
（1）螺线管右端的磁极；
（2）电源左端的正负极；
（3）磁感线a的方向。
17．如图所示为俯视图：粗糙的水平桌面上，在同一直线上相距较远地放置两个条形磁铁A、B。现在A上施加水平力F使其沿直线向磁铁B运动，假设当A运动一段时间后，两磁铁间才出现吸引力，直至它们吸在一起后共同向右运动一段时间。若整个过程保持A做匀速直线运动。请你画出在上述过程中，作用于磁铁A上的力F其大小随时间t变化关系的大致图象。（只需画出一种可能的情况）
六、实验题
18．“探究导体在磁场中运动时产生感应电流的条件”实验装置如图所示，团团同学操作如下：
（1）闭合开关，从右向左水平快速移动导体棒ab，观察到灵敏电流表的指针 ；从上到下竖直快速移动导体棒ab，观察到灵敏电流表的指针 ；从左下向右上倾斜快速移动导体棒ab，观察到灵敏电流表的指针 ；当导体棒ab不动，从左向右水平快速移动蹄形磁铁时，观察到灵敏电流表的指针 。（以上均选填“偏转”或“不偏转”）
（2）当导体棒ab运动产生感应电流时，如果沿与原来相反的方向移动导体棒ab（其它条件不变），发现灵敏电流表的指针偏转方向发生改变；如果将蹄形磁铁的两极对调（其它条件不变），灵敏电流表的指针偏转方向也发生改变。由此说明感应电流的方向与 有关。
19．为了探究电流产生的热量跟什么因素有关，小军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。
（1）实验中通过 变化来比较电流通过电阻丝产生的热量的多少；
（2）甲装置可探究电流产生的热量与 的关系，电路中将两根电阻丝串联的目的是控制电流和通电时间相等；
（3）在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与 的关系；
（4）甲、乙两装置同时实验，在相同的通电时间里，与 （选填气球字母标号）气球相通的电阻丝产生的热量最多；
（5）电烘箱高温和低温两挡的调节是通过改变接入电路中电阻丝的长度来实现的。由上述实验可知：低温挡接入电路的电阻丝比高温挡要 （选填“长”或“短”）一些。
20．在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡、滑动变阻器、开关，导线若干，实物电路如图甲所示。
（1）电路如图甲所示，电路在连接过程中多接了一根导线，请在多余的导线上画“×”（表示不要）；
（2）撤掉多余的导线后，闭合开关，发现电流表有示数，电压表无示数，则故障原因可能是小灯泡 ；
（3）确定电路正确后，移动滑动变阻器滑片在不同位置，小灯泡U﹣I图像如图乙所示，当小灯泡正常发光时，小灯泡的额定功率为 W；
（4）实验中若电压表损坏，同学们利用身边的器材设计了如图丙所示的电路。其中电源电压恒为U，R的电阻值已知。
①闭合开关S和S2，调节滑动变阻器的滑片，使电流表的示数为 ；
②闭合开关S和S1，保持滑动变阻器滑片位置不变，记录电流表的示数为I；
③小灯泡额定功率表达式：P额= （用已知数字和符号表示）。
七、计算题
21．如图所示的电路中，电源电压恒为3V，滑动变阻器上标有“20Ω 1A”的字样，闭合开关S，移动滑片P到某一位置时，电流表A1、A2的示数分别为0.4A和0.3A。求：（两电表均选用0~0.6A量程）
（1）电阻R1的阻值；
（2）在移动滑片P的过程中，电流表A1中的最小电流；
（3）为了保证电路安全，通电1min电路产生的最多热量。
八、综合题
22．阅读下列材料，并回答问题。
“复兴号”动车
如图，它是我国具有完全自主知识产权的“CR400AF”动车组，它采用了全新低阻力流线型头型，全车部署了2500余项监测点，能够对冷却系统、制动系统、运行系统全方位实时监测，列车内还设有高清摄像监控，无线WIFI，配备USB插口等。该动车部分参数见下表。（设乘客人均质量为50kg，本题g取10N/kg。）
车身质量m（t）
360
每节车厢长l（m）
25
车厢数（节）
8
每节载客（人）
100
最高时速（km/h）
400
（1）“复兴号”动车车头采用了流线型设计是为了 ，车头采用的材料应具有较大的 ，提高了动车的防护能力。
（2）推重比是衡量动车牵引能力的重要指标，其含义是动车匀速运行时的牵引力与车总重的比值。经检测，“复兴号”动车运行时的总阻力f与列车速度v满足f=kv2的关系，其中k=40N•m﹣2•s2，若“复兴号”动车以360km/h的速度满载运行，请计算：
①此时的推重比 ；
②动车牵引电机的效率为80%，则牵引电机每秒耗电多少焦耳 ？
（3）阴雨天，空气潮湿，能见度低，路面湿滑，为保证旅客上下动车时的安全，需在车门旁开启警示灯。如图乙所示是某同学为动车设计的模拟电路。
①选择图甲中的 （选择“R1”或“R2”）湿敏电阻，将它串联在图乙电路中的 （选择“A”或“B”）位置，闭合开关，警示灯能随湿度变化而自动调整亮度，且不断闪烁。
②已知电源电压为6V，警示灯的规格是“6V 3W”，当空气湿度为80%时，闪烁的过程中，灯较暗时的实际功率是 W（电磁铁电阻忽略不计，灯泡电阻不随温度变化）。
参考答案：
1．A
【详解】声波不能在真空中传播，电磁波可以在真空中传播，移动通信是利用电磁波传递信息的，手机接收的网络信息是通过电磁波传递的，故A符合题意，BCD不符合题意。
故选A。
2．B
【详解】从人类生存的环境考虑，氢气热值高、无污染，是未来用于汽车的理想燃料，天然气、煤和石油都是化石燃料，属于不可再生能源，故B符合题意，ACD不符合题意。故选B。
3．C
【分析】根据题中“关于安全用电，下列做法正确的是”可知，本题考查安全用电原则，根据安全用电原则规律，运用不靠近高压带电体、不接触低压带电体，分析推断．
【详解】A．用湿布擦拭正在工作的台灯，此时台灯通有电流，湿布有水，会造成人体触电，A项不合题意；
B．更换灯泡或维修电路时，如果不切断电源，有可能会造成人体触电，B项不合题意；
C．要及时更换达到使用寿命的保险装置、插座、导线、家用电器等，选项C符合题意；
D．一个多孔插线板不可以同时使用多个大功率用电器，否则会造成电路过载，D项不合题意．
4．C
【详解】A． 一颗同步卫星信号可以覆盖赤道120°的范围，故需3颗即可实现对全球信号覆盖，故能实现全球通信，故A错误；
B． 核电站是利用原子核裂变发生链式反应时释放的大量能量来发电的，故B错误；
C． 发光二极管是由半导体材料制成的，故C正确；
D．超导体是零电阻，所有利用电流热效应工作的电器设备都不能用超导材料制作，所以超导体不能应用于发热管，故D错误。
故选C。
5．CD
【详解】由电路图可知，闭合开关S后，定值电阻R0和光敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流。
A．因光敏电阻R的阻值随环境光照强度的增大而减小，所以，环境光照强度增大时，光敏电阻R的阻值减小，电路的总电阻减小，电源电压不变，由可知，电路中的电流变大，即电流表的示数变大，故A错误；
B．电源电压不变，电路中的电流变大，由可知，电路的总功率变大，故B错误；
C．电路中的电流变大，由可知，定值电阻R0两端的电压变大，因串联电路中总电压等于各分电压之和，所以，光敏电阻R两端的电压变小，即电压表的示数变小，故C正确；
D．因为电压表的示数变小，电流表的示数变大，所以电压表与电流表示数的比值变小，故D正确。
故选CD。
6．ABD
【详解】根据电路图可知，定值电阻R1与滑动变阻器R串联，电压表测R两端电压，电流表测电路中电流；根据串联电路分压原理知，滑片从中点到b端时，R连入阻值增大，它分得电压增大，即电压表示数增大了2V，此时电压表示数为4V+2V=6V；所以R1两端电压
U1=U﹣UR=12V﹣6V=6V
由Q=可得
A．当滑片在b点时，电路中电阻最大，电流最小，电路中的最小电流
故A正确；
B．滑片在中点时，电路中的电流
9s内滑动变阻器R消耗的电能
故B正确；
C．由P=UI可得，R1先后两次消耗的电功率之比
故C错误；
D．由P=UI可得，R先后两次消耗的电功率之比
故D正确。
故选ABD。
7．不发光
【分析】超导体是零电阻，电流流过超导体时不会产生热量，所以，所有利用电流热效应工作的电器设备都不能用超导材料制作，否则不能工作．
【详解】根据题意知道，超导体是零电阻，所以，电流流过超导体时不会产生热量，由于白炽灯的工作原理是电流的热效应，所以当灯丝电阻变为零时，则通电后灯泡将不发光．
【点睛】本题考查的是超导体的具体应用，关键是了解白炽灯的工作原理，属于基础知识考查．
8． 化学能 用电器
【详解】[1][2]太阳能电池板将太阳能转化电能；蓄电池充电时将电能转化为化学能储存起来，在夜晚时蓄电池对路灯供电照明，将化学能转化为电能。在电路中，能够提供电能的是电源，需要消耗电能的是用电器，充电时蓄电池相当于用电器。
9．排斥
【详解】当两硬币都放在磁体的N极上时，会被磁体磁化，具有相同的磁极。由于同名磁极相互排斥，因此它们会相互分开。
10．4︰1
【详解】只闭合S1时，R0与R1串联，电流表测电路中的电流；只闭合S2时，R0与R2串联。则
变形可得。R0先后两次消耗的功率之比为
11．见解析
【详解】解决汽车尾气污染的方法很多，如限制私家汽车的数量，大力发展公共交通；汽车改用清洁环保型燃料；使用电动汽车；在汽车排气管加装尾气处理装置等。
12．当电动机这类大功率用电器工作且负荷不稳定时，会造成照明电灯两端的电压不稳，灯的实际功率变化，从而出现一闪一闪的现象．
【详解】由于用电器均并联在电路中，故当接入大功率的用电器后，导致总电阻减小，而使干路上的总电流增大，对于干路的导线来说，其电阻是不变的，据U=IR可知，在干路导线上分担的电压会变大，故用电器两端电压减小，使得灯泡的实际功率变小；
当负荷不稳定时，电流忽大忽小，则干路导线分担的电压也忽大忽小，从而导致家庭电路中的电压不稳，使得照明电灯的亮度出现一闪一闪的现象．
13．(1)E1＜E2． (2)因为金属框是导体，所以它在通过磁场的过程中会因切割磁感线产生感应电流，使一部分机械能转化为电能(电能又转化为内能)，故E1＜E2．(因为斜面光滑，所以塑料框的机械能守恒)
【详解】根据题意知道，当金属框进入磁场区域时，由于金属框的部分电路切割磁感线，所以，产生了感应电流，此过程电流做功转化为内能；若将金属框换成质量相同的塑料框，则塑料框沿光滑斜面滑到底端时，塑料框的机械能守恒，所以，E1 ＜E2
14．
【详解】为使两灯并联，S1控制L1，S2控制L2，可将电源正极连接S1的左侧接线柱，负极连接L2的右侧接线柱，使电路为两条独立路径，且S1与L1串联，S2与L2串联，如图所示：
15．
【详解】台灯旋钮开关相当于滑动变阻器，它是控制台灯的，应与台灯串联，且开关应接在火线的一侧；开关S2是控制电视机的，它应与电视机插座串联，且开关应接在火线的一侧；如下图所示：
16．
【详解】由于小磁针呈竖直状态，说明该位置的磁感线沿竖直方向，因为两磁极间的磁感线沿竖直方向，所以条形磁铁和通电螺线管相对的2个磁极为同名磁极。已知小磁针的上方是S极，所以条形磁铁的左端，通电螺线管的右端都是N极，根据通电螺线管的绕向和N极，用安培定则可以确定电流从通电螺线管的左端流入，右端流出，由此可知，电源的左端为正极，右端为负极。而磁体外部的磁感线从N极指向S极，如图所示：
17．
【详解】开始时推着A匀速运动，推力等于A所受到的摩擦力；由图知，两磁体异名磁极相邻，所以一段时间后，存在引力，而摩擦力不变，所以推力减小；两磁体吸引到一块以后，再推着AB共同匀速运动，此时压力增大，所受的摩擦力等于原来的二倍，此时推力也为开始推力的二倍；所以磁铁A上的力F大小随时间t变化关系的大致图象如下图示：
【点睛】重点是理解力和运动的关系，即物体受力平衡时，会做匀速直线运动；另外也要清楚异名磁极相互吸引，所以有吸引力时，推力F应减小，而两磁体合二为一后，摩擦力增大，所以力F也应增大。
18． 偏转 不偏转 偏转 偏转 导体运动方向、磁场方向
【详解】（1）[1]闭合开关，从右向左水平快速移动导体棒ab在磁场中做切割磁感线运动，导体中会产生感应电流，能观察到灵敏电流表的指针发生偏转。
[2]从上到下竖直快速移动导体棒ab，导体棒ab在磁场中没有做切割磁感线运动，导体中不会产生感应电流，观察到灵敏电流表的指针不偏转。
[3]从左下向右上倾斜快速移动导体棒ab，导体棒ab在磁场中做切割磁感线运动，导体中会产生感应电流，能观察到灵敏电流表的指针发生偏转。
[4]当导体棒ab不动，从左向右水平快速移动蹄形磁铁时，导体棒ab在磁场中做切割磁感线运动，导体中会产生感应电流，能观察到灵敏电流表的指针发生偏转。
（2）[5]当导体棒ab运动产生感应电流时，如果沿与原来相反的方向移动导体棒ab，发现灵敏电流表的指针偏转方向发生改变，这说明感应电路的方向与导体运动的方向有关；如果将蹄形磁铁的两极对调，灵敏电流表的指针偏转方向也发生改变，这说明感应电流的方向与磁场的方向有关，由此说明感应电流的方向与导体运动方向、磁场方向有关。
19． 气球膨胀的程度大小 电阻 电流 C 长
【详解】（1）[1]当电阻丝通电后，电流产生热量使瓶内温度升高，从而使气球膨胀，根据气球膨胀的程度大小可知电流通过电阻丝产生的热量的多少，这种方法叫转换法。
（2）[2]甲中阻值不相等两电阻串联，则两电阻中的电流相等，通电时间也相等，所以可探究电流产生热量与电阻大小的关系。
（3）[3]由乙图可知两电阻并联，而B瓶与D瓶电阻相等，电压不相等，则可知两瓶中的电流不同，可探究电流产生的热量与通过电流的关系。
（4）[4]甲图中两电阻串联，则通过两电阻的电流相等，由焦耳定律可得，电阻大的电阻丝发热较多，即B相通的电阻丝R2发热量要多。乙图中两电阻并联，则电压相等，由可得，电阻小的发热量要多，故C比D相通的电阻丝R1发热量要多；而B、D相通的电阻丝电阻相等，由欧姆定律可得，B相通的电阻丝电流小于D相通的电阻丝电流，故D相通的电阻丝热量要比B相通的电阻丝热量多，故C相通的电阻丝热量最多。
（5）[5]根据，可知，为了节省电能接入电路中的总电阻要大，从而使电能转化为内能较少，产生的热量较少，温度较低，所以电烘箱低温挡接入电路的电阻丝比高温挡要长。
20． 短路 0.625 2.5V×（I﹣）
【详解】（1）[1]在测量小灯泡额定功率的实验中，滑动变阻器要与灯泡串联，图中电源被短路，故去掉的导线如下图所示：
（2）[2]在闭合开关前要把滑动变阻器的阻值调到最大，灯泡不亮首先要检查是不是滑动变阻器的阻值调的太大，导致电流过小，从而灯泡不亮，所以此时不能确定电路一定存在故障；电流表有示数，说明电路为通路；电压表无示数，可能是小灯泡短路。
（3）[3]由图乙可知，当小灯泡两端电压为2.5V时，通过小灯泡的电流为0.25A，故灯泡的额定功率为
（4）[4][5]①要测灯泡的额定功率，应该使灯泡先正常发光，故先闭合开关S和S2，调节滑动变阻器的滑片，使电流表的示数为，由并联电路电压的规律可知，此时灯的电压为2.5V，正常发光；
②闭合开关S和S1，保持滑片的位置不变。通过开关的转换，使电流表测灯与R并联的总电流，因为电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯泡仍正常发光；
③根据并联电路电流的规律，则灯的额定电流为，小灯泡额定功率表达式为
21．（1）30Ω；（2）0.25A：（3）108J
【详解】解：（1）由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。因并联电路中干路电流等于各支路电流之和，则通过R1的电流
I1=I﹣I2=0.4A﹣0.3A=0.1A
因并联电路中各支路两端的电压相等，所以电阻R1的阻值
（2）当R2接入电路中的电阻最大时，R2支路的电流最小，干路电流最小，即电流表A1的示数最小，则通过R2支路的最小电流
所以，电流表A1中的最小电流
I小=I1+I2小=0.1A+0.15A=0.25A
（3）由两个电流表的量程都是0~0.6A可知，干路中的最大电流为0.6A；通电1min电路产生的最多热量
Q=W=UI大t=3V×0.6A×60s=108J
答：（1）电阻R1的阻值为30Ω；
（2）在移动滑片P的过程中，电流表A1中的最小电流为0.25A：
（3）为了保证电路安全，通电1min电路产生的最多热量为108J。
22． 减小阻力 硬度 0.1 5×107J R2 B 0.75
【详解】(1)[1][2]复兴号动车高速行驶时与空气有较大摩擦力，所以车头采用了流线型设计是为了减小阻力；同时为了保护车体不被损坏，需要采用硬度较大的材料。
(2)①[3]根据题意可以求出动车运行时的推力为
动车满载时的重力为
推重比为
②[4]动车每秒钟行驶为
推力所做的功为
牵引电机每秒耗电量为
（3）①[5]根据图像判断出R1和R2与湿度的关系；根据实际需要，当空气潮湿，能见度低时，警示灯变亮，即警示灯随随湿度增加而变亮，警示灯变亮时，电路中的电流增大，电阻减小，即湿敏电阻随着湿度的增加而减小，根据图像电阻R2符合要求。
[6]由图乙可知，当空气湿度变大，能见度低时，湿敏电阻的阻值变小，根据可知，电路中的电流增大，电磁铁的磁性变强，将衔铁吸引下来；若湿敏电阻放在B位置时会被短路，电路中的电流突然增大，警示灯一下变得很亮，起到闪烁的作用，而放在A点则不会出现此现象。
②[7]由可知，警示灯的电阻为
由图可知，当空气湿度为80%时，R2的电阻为12Ω，在闪烁过程中，电路的最小电流为
灯泡较暗时的实际功率为
