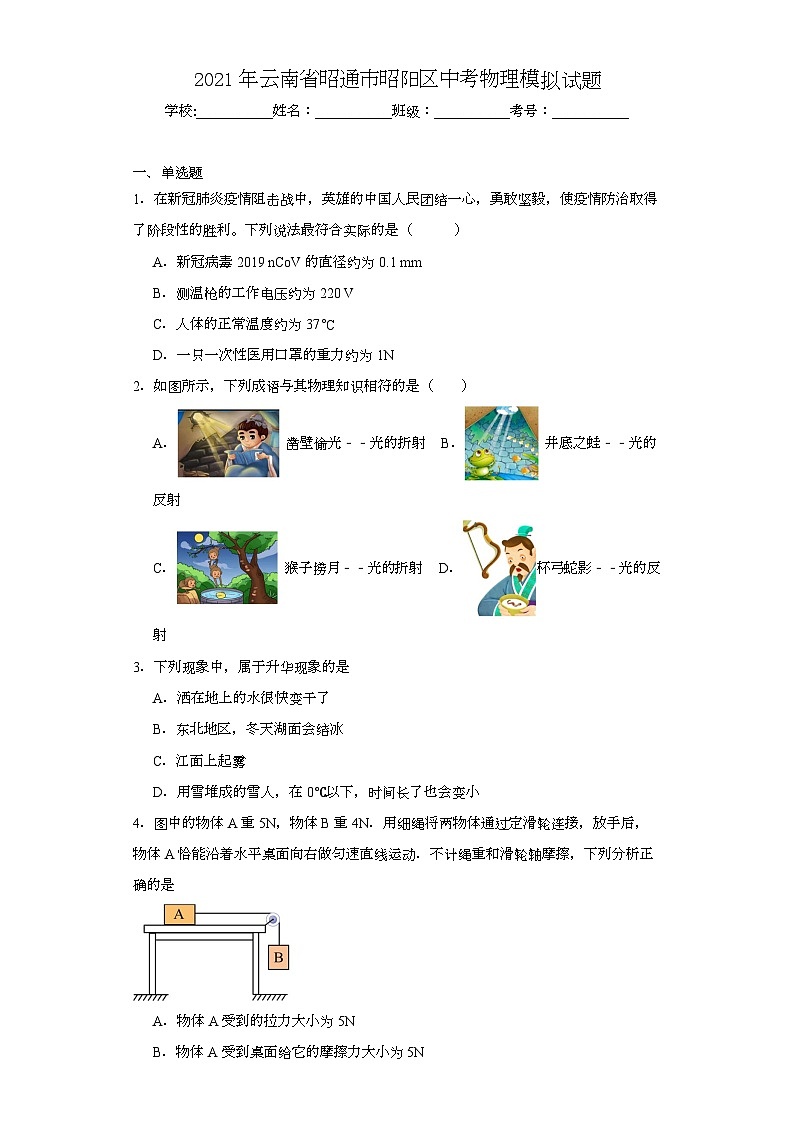

2021 年云南省昭通市昭阳区中考物理模拟试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．在新冠肺炎疫情阻击战中，英雄的中国人民团结一心，勇敢坚毅，使疫情防治取得
了阶段性的胜利。下列说法最符合实际的是（ꢀꢀꢀ）
A．新冠病毒 2019 nCoV 的直径约为 0.1 mm
B．测温枪的工作电压约为 220 V
C．人体的正常温度约为 37
o
C
D．一只一次性医用口罩的重力约为 1N
2．如图所示，下列成语与其物理知识相符的是（ꢀꢀ）
A．
凿壁偷光﹣﹣光的折射 B．
井底之蛙﹣﹣光的
反射
C．
猴子捞月﹣﹣光的折射 D．
杯弓蛇影﹣﹣光的反
射
3．下列现象中，属于升华现象的是
A．洒在地上的水很快变干了
B．东北地区，冬天湖面会结冰
C．江面上起雾
D．用雪堆成的雪人，在 0℃以下，时间长了也会变小
4．图中的物体 A 重 5N，物体 B 重 4N．用细绳将两物体通过定滑轮连接，放手后，
物体 A 恰能沿着水平桌面向右做匀速直线运动．不计绳重和滑轮轴摩擦，下列分析正
确的是
A．物体 A 受到的拉力大小为 5N
B．物体 A 受到桌面给它的摩擦力大小为 5N


C．物体 A 受到桌面给它的支持力大小为 5N
D．细绳断开时，B 自由下落，A 会立刻静止

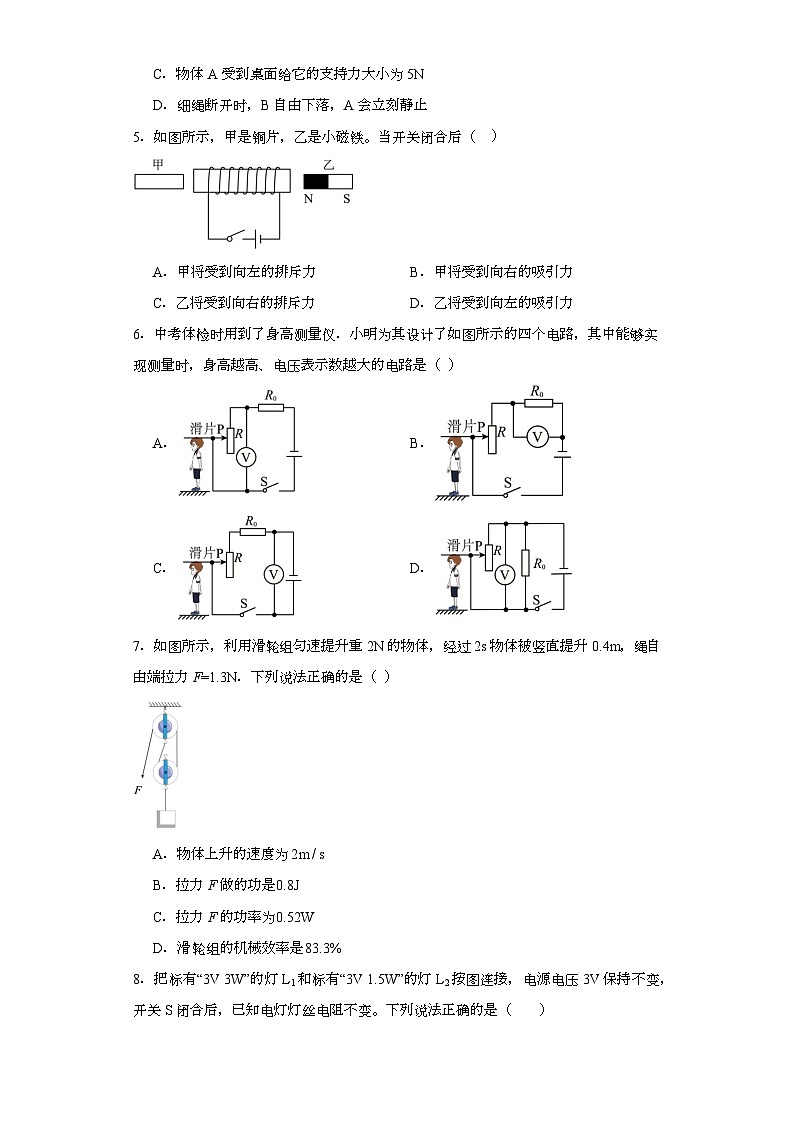

5．如图所示，甲是铜片，乙是小磁铁。当开关闭合后（
）
A．甲将受到向左的排斥力
C．乙将受到向右的排斥力
B．甲将受到向右的吸引力
D．乙将受到向左的吸引力
6．中考体检时用到了身高测量仪．小明为其设计了如图所示的四个电路，其中能够实
现测量时，身高越高、电压表示数越大的电路是（ ）
A．
C．
B．
D．
7．如图所示，利用滑轮组匀速提升重 2N 的物体，经过 2s 物体被竖直提升 0.4m，绳自
由端拉力 F=1.3N．下列说法正确的是（ ）
A．物体上升的速度为 2m / s
B．拉力 F 做的功是0.8J
C．拉力 F 的功率为0.52W
D．滑轮组的机械效率是83.3%
8．把标有“3V 3W”的灯 L 和标有“3V 1.5W”的灯 L 按图连接，电源电压 3V 保持不变，
1
2
开关 S 闭合后，已知电灯灯丝电阻不变。下列说法正确的是（ꢀꢀ）


A．通过灯 L1 的电流为 1A
B．灯 L2 实际功率是 1W
C．两灯总功率是 3W
D．电源电压与电压表的示数之比是 3∶1
二、填空题
9．如图所示，在筷子上捆一些棉花，做成一个活塞，用水蘸湿棉花后插入两端开口的
竹管中，用嘴吹竹管上端，就可以发出悦耳的哨音．在现场观看表演的人听到的哨音是
由
传入耳朵的:上下推拉活塞，并用相同的力度吹竹管上端时,吹出哨音的
会
发生变化(选填“音调”、“音色”或“响度”)
10．2002 年 3 月 25 日，“神舟”三号飞向由“长征二号 F”捆绑式大推力运载火箭成功送
上太空。飞船在脱离火箭之前，相对于
与大气层发生剧烈摩擦，机械能转变为
是静止的。飞船返回舱在返回过程中，
，使舱体外表变成一团火球。
11．宋朝著名文学家范成大到海拔 3700m 的四川峨眉山旅游，发现在山上“煮米不成
饭”，他认为是山上的泉水太冷的缘故。实际上，这是由于峨眉山的山上 较低，导
致水的沸点 的缘故。
12．6 月 5 日是世界环境日，为减少环境污染和生态破坏，实现节能减排，中国在沿海
地区大力推广风力发电．这种发电方式是把 转化成电能：在众多能源中，煤、石
油、天然气和铀矿等都属于 （选填“可再生”或“不可再生”）能源．
13．四月春光明媚，万物复苏，小明和同学到游乐园乘坐“森林小火车”。若火车以 5m/s
的速度在平直轨道上匀速行驶 5min，则通过的路程为 m，若车此时受到的阻
力为 2×104N，该小火车的功率是 kW。
14．华为 Mate8 手机充满电后电板储存的电能为 14×10﹣2kW·h，相当于
J；华为


的 5G 技术领先全球，5G 支持下的超高清、远距离视频传输利用了
波”或“超声波”）来传递信息。
（选填“电磁
15．航空摄影人员从高空给城市拍照，若所用的照相机镜头的焦距为 80mm，则胶卷与
镜头的距离应
（填“大于”或“小于”）80mm，所成的像为缩小、倒立的
（填“实”
或“虚”）像。
16．两个完全相同容器内分别盛满不同的液体，现将两个完全相同的小球轻轻放入容器
中，小球静止后的状态如图所示，则液体对容器底部的压强关系是 p p 乙;两小球所
甲
受的浮力关系是 F
F 乙．(选填“>”、“<”或“=”)．
甲
17．在学习电和磁的知识中用到的两个重要实验装置如图所示，甲是研究在磁场中转动
的线圈产生电流的情况，这种现象是 现象；乙是研究通电线圈在磁场中受
力转动的现象， 机就是根据这一原理制成的。
18．有一种亮度可以调节的小台灯，其电路如图甲所示。电源电压为 36V，灯泡 L 的额
定电流为 0.4A，通过灯泡 L 的电流跟其两端电压的关系如图乙所示。当灯泡正常发光
时，灯丝的电阻为
Ω，为了保证灯泡两端的电压不超过 24V，则滑动变阻器 R
Ω。
连入电路的阻值不得少于
19．此时汽车的瞬时速度为
km/h。


三、作图题
20．如图所示为钓鱼竿钓鱼的示意图，O 为支点，画 F 、F 的力臂 L 和 L ．
1
2
1
2
(
)
21．在图中，请将螺丝口灯泡和开关连接起来，并正确接入家庭电路中．
四、实验题
22．小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在水平桌面上，在白纸上
画出表示玻璃板前后两表面的位置 MM'和 NN'。
（1）如图所示，用刻度尺测量玻璃板的厚度，其读数为
cm，用透明玻璃板
代替平面镜的目的是
验；
。应选择
（选填“薄”或“厚”）玻璃板进行实


（2）在玻璃板前放棋子 A，观察到棋子在玻璃板中有两个像，一个较亮、另一个较暗。
较亮的像是光线经 （选填“MM′”或“NN'”）面反射形成的；
（3）为验证“像是虚像”的猜想，小明将一张白卡片放在
的位置，
（选填“直接”或“透过玻璃板”）观察卡片上有无棋子 A 的像；
（4）实验中，像与物到反射面的距离存在差值，小明对此很感兴趣。他想探究影响这
一差值大小的因素。请帮小明提出一条有价值且可探究的问题：
。
23．某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。
(1)请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大
；
(2)闭合开关前，滑动变阻器滑片 P 应该位于
(3)闭合开关后，同学们发现，无论怎样调节滑动变阻器的滑片，电流表始终没有示数，
电压表示数接近电源电压，原因可能是
(4)排除故障后，先将 5Ω 定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电
压表的示数为某一定值，此时电流表的示数如图乙所示，为 A；
(5)接下来断开开关，取下 5Ω 的定值电阻，换成 10Ω 的定值电阻，闭合开关，应向
（选填“A”或“B”）端移动滑片，直至电压表示数为 V 时，读出电流表的示数。再更
换 20Ω 定值电阻继续实验，实验数据记录在表格中。由实验数据可知：当导体两端的
电压一定时，通过导体的电流与导体的电阻成
端（选填“A”或“B”）；
；
；
实验次数
R/Ω
1
5
2
3
10 20
0.2 0.1
I/A
(6)该小组想用一块电流表和一个定值电阻 R ，测未知电阻 R 的阻值。于是他们设计了
0
x
如图丙所示的电路图，并进行如下实验操作：
①闭合 S 和 S ，此时电流表的示数为 I ；
1
1
②闭合 S、断开 S ，此时电流表的示数为 I ；
1
2
③请用已知量 R 和测出量 I 、I 表示出未知电阻 R 的表达式，则 R ＝
。
0
1
2
x
x


24．小明同学通过实验来研究影响浮力大小的因素，做了如图 1 所示的一系列实验。
（1）对比分析②③两次实验，得出的结论是：
对比分析③④两次实验，得出的结论是：
；
；
对比分析④⑤两次实验，得出的结论是：物体浸在不同液体中体积相同时，所受浮力
与液体密度有关；
（2）综合分析和归纳上述实验，得到的较为完整的结论是：
；
（3）小明想探究“物体受到的浮力与其形状是否有关”。他找来薄铁片烧杯和水进行实
验。实验步骤如下：
步骤一：将铁片放入盛水的烧杯中，铁片下沉至杯底；
步骤二：将铁片穹成“碗状再放入水中，它漂浮在水面上；
通过分析可知第一次铁片受到的浮力
铁片受到的浮力；
（选填“大于”“等于”或“小于”）第二次
小明得出：物体受到的浮力与其形状有关。小明得出错误结论的原因是：他只关注了铁
片
的改变。忽视了 对浮力大小的影响；
（4）曹冲称象”的故事流传至今如图所示最为人称道的是曹冲采用的方法，他把船上的
大象换成石头而其他条件保持不变，使两次的效果（船体浸入水中的深度）相同，于是
得出大象的重就等于石头的重。人们把这种方法叫“等效替代法”。请你写出他运用的与
浮力相关的物理知识。
。
五、计算题
25．2019 年 5 月 6 日，聊城首批 30 辆氢燃料新能源公交车投放使用．氢燃料具有清洁


无污染、效率高等优点，被认为是 22 世纪最理想的能源，[c ＝4.2×107J/（kg•℃）；q ＝
氢
氢
1.4×108J/kg）求：
（1）质量为 0.3kg 的氢燃料完全燃烧放出的热量；
（2）若这些热量全部被质量为 200kg，温度为 15℃的水吸收，则水升高的温度；
（3）某氢能源公交车以 140kW 的恒定功率做匀速行驶，如果 0.3kg 的氢燃料完全燃烧
获得热量的焦耳数和公交车所做的功相等，则这些热量能让该公交车匀速行驶多长时间．
26．如图所示，甲是电压力锅，乙是其内部的电路简图。它们有“煮饭煲汤”和“保温”两
挡，由温控开关（电阻不计）自动控制。煮饭时，先要按下温控开关按钮；到达设定温
度（饭已煮熟）后，按钮会自动弹起。求：
（1）当温控开关按钮按下时，电饭锅电路总功率为 1000W，求“煮饭煲汤”部分的电阻 R1
的阻值；
（2）温控开关按钮弹起后，电饭锅电路总功率为 44W，求“保温电路部分”的电阻 R2 的
阻值；
（3）若某次做饭，琳琳装好米按下电源，高温烧煮 15min 后温控开关弹起，又过了 5min
后断开电源，求电饭锅此次煮饭共消耗多少电能？
27．某同学设计了一个利用如图 1 所示的电路来测量海水的深度，其中 R1=2Ω 是一个
定值电阻， R2 是一个压敏电阻，它的阻值随所受液体压力 F 的变化关系如图 2 所示，
电源电压保持 6V 不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，
放入海水中保持受力面水平，且只有一个面积为 0.02m2 的面承受海水压力．（设海水
的密度 ρ 海水=1.0×10 3kg/m3，g 取 10N/kg）


（1） 当电流表示数为 0.2A 时，求压敏电阻 R2 的阻值；
（2） 如图 2 所示，当压敏电阻 R 的阻值为 20Ω 时，求此时压敏电阻 R 所在深度
2
2
处的海水压强；
（3） 若电流的最大测量值为 0.6A，则使用此方法能测出海水的最大深度是多少？






参考答案：
1．C
【详解】A．新冠病毒 2019 nCoV 的直径约为 30 到 450nm，故 A 不符合实际；
B．测温枪的工作电池为两节 5 号串联，故工作电压为 3V，故 B 不符合实际；
C．人体的正常温度约为 37 C ，故 C 符合实际；
o
D．一只一次性医用口罩的质量约 10g 左右，重力约为 0.1N，故 D 不符合实际。
故选 C。
2．D
【详解】A．凿壁偷光，是利用光的直线传播，故 A 错误；
B．井底之蛙，这是由于光是由直线传播的，只能看到头顶的一片天，故 B 错误；
C．水中捞月，水中的月亮是平面镜成像，利用了光的反射，故 C 错误；
D．杯弓蛇影是弓在液面形成的倒影，利用了光的反射，故 D 正确．
3．D
【详解】A、洒在地上的水变干了，由液态变成气态，是汽化现象．故 A 不符合题意；
B、湖面结冰，水变成冰，是凝固过程．故 B 不符合题意；
C、雾是空气中的水蒸气遇冷液化形成的水滴．故 C 不符合题意；
D、雪人时间长了变小，由固态变成气态的水蒸气，是升华现象．故 D 符合题意．
故选 D．
4．C
【详解】A．物体 A 和 B 通过定滑轮连接，因此物体 A 受到的拉力等于物体 B 的重力，所
以物体 A 受到的拉力大小为 4N，故 A 错误；
B．物体 A 在水平桌面向右做匀速直线运动，受到的拉力和摩擦力是一对平衡力，二者大小
相等，因此物体 A 受到桌面给它的摩擦力大小为 4N，故 B 错误；
C．物体 A 在竖直方向上处于静止状态，受到的重力和支持力是一对平衡力，二者大小相等，
因此受到桌面给它的支持力大小为 5N，故 C 正确；
D．细绳断开时，B 自由下落，A 由于惯性仍会向右运动，不会立刻停止，故 D 错误．
5．D
【详解】铜片不是磁性材料，放在电磁铁的左边不会被磁化，所以甲不受到磁力的作用。通
电后电磁铁的右边是 S 极，和小磁铁的 N 极互相吸引，所以乙将受到向左的吸引力，故 D
符合题意，ABC 不符合题意。


故选 D。
6．B
【详解】A．两电阻串联，电压表测 R′两端的电压，身高越高 R′接入电路的电阻变小，电路
中的总电阻变小，根据欧姆定律可知电路中的电流变大，R0 两端的电压变大，根据串联电
路的总电压可知 R′电压变小，即电压表的示数变小，故 A 不符合题意；
B．两电阻串联，电压表测 R0 两端的电压，身高越高 R 接入电路的电阻变小，电路中的总
电阻变小，根据欧姆定律可知电路中的电流变大，R0 两端的电压变大，即电压表的示数变
大，故 B 符合题意；
C．两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数
保持不变，故 C 不符合题意；
D．两电阻并联，电压表测电源的电压，身高越高时，定值电阻 R0 不能保护电路，并且由
并联电路电压特点知电压表的示数不变，故 D 不符合题意．
7．C
【详解】A．物体上升速度
h
t
0.4m
2s
=
v =
物
=0.2m/s，
由图可知，使用滑轮组承担物重的绳子股数 n=2，绳自由端移动的速度
v=2v 物=2×0.2m/s=0.4m/s，
故 A 错误；
B．拉力端移动距离
s=2h=2×0.4m=0.8m，
拉力做的总功
W 总=Fs=1.3N×0.8m=1.04J，
故 B 错误；
C． 拉力做功功率
W总
1.04J
2s
P=
=
=0.52W，
t
故 C 正确；
D．拉力做的有用功
W
有用=Gh=2N×0.4m=0.8J，
滑轮组的机械效率：


W有用
W总
0.8J
´100%=
η=
×100%≈76.9%，
1.04J
故 D 错误．
8．D
U
2
【详解】由P
=
可得，两灯泡的电阻分别为
R
U1
2
(3V)2
R1 =
R2 =
=
=
= 3Ω
= 6Ω
P
1
3W
U2
2
P
2
(3V)2
1.5W
由电路图可知，开关 S 闭合后，L 与 L 串联，由串联电路中电流规律可知，通过灯 L 的电
1
2
1
流为
U
+
3V
1
I = I = I
=
=
= A
1
2
总
R
1
R2 3Ω+6Ω
3
灯 L2 实际功率为
1
2
P
= I22 R =( A)2 ´6Ω =
W
实2
2
3
3
由 P UI 可知，两灯总功率为
=
1
P =UI = 3V´ A =1W
总
3
由电路图可知，开关 S 闭合后，L 与 L 串联，电压表测 L 两端的电压，则电压表的示数为
1
2
1
1
U = IR = A´3Ω=1V
V
1
3
则电源电压与电压表的示数之比为
U∶UV=3V∶1V=3∶1
故选 D。
9．
空气
音调
【详解】第一空．观众和表演人之间的介质是空气，听到声音是通过空气传播的．
第二空．哨声是竹管内空气柱振动产生的，上下推拉活塞，改变了竹管内空气柱的长度，改
变了空气柱的振动频率，改变了音调．
10．
火箭
内能
【详解】[1]飞船在脱离火箭之前，飞船和火箭是同向同速运动的，相对于火箭来说飞船是


静止的。
[2]返回舱在返回过程中，与大气层发生剧烈摩擦，舱体温度升高，是机械能转化为内能。
11．
气压
低
【分析】大气压强随高度的增加而减小，液体沸点随液面上气压的减小而减小。
【详解】[1]因为海拔越高，气压越低，所以高山上的大气压比平原上的要低。
[2]又因为液体沸点随液面上气压的减小而减小，所以水的沸点低于 100℃，在这些地方用普
通锅煮饭，往往不熟。
12．
风能
不可再生
【详解】第一空．风力发电是利用空气的动能带动发电机发电，本质上是将风能转化为电能；
第二空．煤、石油、天然气和铀矿等在地球上的储量是有限的，短期内不能从自然界得到补
充，属于不可再生能源．
13．
1500
100
s
t
【详解】[1]由题知，火车的速度 5m/s，行驶时间 5min，由v
=
可得，火车通过的路程
s=vt=5m/s×5×60s=1500m
[2]火车在平直轨道上匀速行驶，处于平衡状态，则牵引力
F=f=2×104N
其功率
W
t
Fs
t
P =
=
= Fv = 2´104 N´5m / s =1´105 W =100kW
14．
5.04×105
电磁波
【详解】[1]因为 1kW ×h = 3.6´106 J ，则手机充满电后电板储存的电能为
14´1 0﹣2 kW ×h =14´1 0﹣2 ´3.6´106 J = 5.04´105 J
[2] 电磁波能够传递信息，并且传递信息的质量高、传输距离远，所以，5G 支持下的超高
清传输、远距离视频传输是利用了电磁波来传递信息。
15．
大于
实
【详解】[1][2]照相机是根据凸透镜成像原理中物距大于 2 倍焦距时，成倒立、缩小实像的
原理制成的，拍照时像距处于 1 倍焦距和 2 倍焦距之间，并且物距越大，像距越小，所以当
摄影人员从高空给城市拍照时，像距略大于焦距，即略大于 80mm。
16．
＜
＜
【详解】第一空．如图，甲中小球沉底，乙中小球漂浮，由浮沉条件知，小球的密度大于液


体甲的密度，小球的密度小于液体乙的密度，故甲中液体的密度小于乙中液体的密度，且液
体深度相等，再根据 p=ρgh 可知，p ＜p ；
甲
乙
第二空．由浮沉条件知，沉底时受到的浮力小于自身的重力，漂浮时受到的浮力和自身的重
力相等，所以得：F ＜F ．
甲
乙
17．
电磁感应
电动
【详解】[1][2]甲图是发电机的原理图，线圈在磁场中转动切割磁感线时会产生感应电流，
这种现象就是电磁感应现象，机械能转化成电能；乙图是电动机的原理图，通电线圈在磁场
中会受力转动，电能转化成机械能。
18．
60
30
【详解】[1]灯泡 L 的额定电流为 0.4A，由图乙可知，当通过灯泡的电流 IL=0.4A 时，灯泡
U
两端的电压 UL=24V，由 I
=
可得，当灯泡正常发光时，灯丝的电阻
R
UL
24V
RL =
=
= 60Ω
IL 0.4A
[2]由串联电路分压规律可知，灯泡两端的电压不超过 24V，则滑动变阻器两端最小电压
U =U-U =36V-24V=12V
R
L
电路中电流最大为 0.4A，所以滑动变阻器接入电路中的最小电阻
UR
I
12V
R =
=
= 30Ω
0.4A
19．55
【详解】如图速度计的单位是 km/h，图中速度计的分度值为 1km/h，此时汽车的瞬时速度
为 55km/h。
20．
【分析】首先要掌握力臂的画法，确定支点，从支点向力的作用线引垂线．垂线段的长度即
为力臂．
【详解】已知支点 O，从支点向 F 的作用线做垂线，垂线段的长度即为动力臂 L ；从支点
1
1
向阻力 F 作用线引垂线，垂线段的长度即为阻力臂 L ，如图所示：
2
2


21．图略
【详解】火线先进入开关，再进入灯泡顶端的金属点；零线直接接入螺旋套．如下图所示：
22．
0.30
便于确定像的位置
薄
MM′
棋子 A 像
直接
像
与物到反射面的距离存在差值与玻璃板的厚度有什么关系
【详解】（1）[1]刻度尺上 1cm 之间有 10 个小格，所以一个小格代表的长度是 0.1cm，即
1mm，即此刻度尺的分度值为 1mm，估读为 0.30cm。
[2]玻璃板透明，用其来代替平面镜，虽然成像不如平面镜清晰，但却能在观察到 A 蜡烛像
的同时，也能观察到 B 蜡烛，巧妙地解决了像的位置不易确定的问题。
[3]实验中为了防止玻璃的两个面都能成像，影响实验效果，应采用较薄的玻璃板进行实验。
（2）[4]由于像是由光的反射形成的，而玻璃的两面都能反射光，能成两个像，前面的玻璃
MM′表面反射的光较多成的像较亮，后面的玻璃 NN′表面由于光的反射后，物体反射的光减
弱，故成的像较暗。
（3）[5][6]因为实像可以呈现在光屏上，所以将一张白卡片放在棋子 A 像的位置，可以直接
观察光屏上是否有棋子 A 的像，如果有，则为实像，否则为虚像。
（4）[7]实验中，像与物到反射面的距离存在差值，原因是玻璃板有一定的厚度，则提出有
价值且可探究的问题为：像与物到反射面的距离存在差值与玻璃板的厚度有什么关系？


23．
B
定值电阻断路
0.4
B
( - )
R0
I
I
1
2
2
反比
I2
【详解】(1)[1]滑动变阻器与电阻串联，要求滑片向右移动时，连入电路的电阻变大，所以
应将滑动变阻器的 A 接线柱与开关的右接线柱相连，如下图所示：
(2)[2]为保护电路，变阻器连入电路中电阻最大即 B 端。
(3)[3]闭合开关，移动变阻器滑片 P，发现电流表无示数，电路可有断路发生，而电压表有
示数，说明电压表到电源两极间是通路，所以故障原因可能是定值电阻断路。
(4)[4]电流表的示数如图乙所示，电流表选用小量程，分度值为 0.02A，示数 0.4A。
(5)[5][6]研究电流与电阻的关系时，要控制电压表示数不变，由欧姆定律的变形公式，电压
表示数
U=IR=0.4A×5Ω=2V
根据串联分压原理可知，将定值电阻由 5Ω 改接成 10Ω 的电阻，电阻增大，其分得的电压增
大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电
路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路
中的电阻，所以滑片应向 B 端移动，使电压表的示数为 2V，读出电流表的示数。
[7]由表格中数据发现：电阻为原来的几倍，通过的电流为原来的几分之一，故在电压一定
时，电流与电阻成反比。
(6)[8]闭合 S、断开 S ，此时为只有 R 工作的电路，电流表测量通过 R 的电流，示数为 I ，
1
x
x
2
可测出电源电压 U=I R ，根据并联电路电流的规律可知通过 R 的电流
2
x
0
I =I -I
2
0
1


则电源电压为
U=(I -I )R
0
1
2
根据电源电压相等得到
未知电阻 Rx 的表达式为
I R =(I -I )R
2
x
1
2
0
(I - I )R
0
1
2
Rx=
I2
24．
见解析
见解析
【详解】（1）[1]①③实验得，物体受到的浮力
见解析
小于
形状
物体排开液体的体积
见解析
F1=4N-3N=1N
①②实验得，物体受到的浮力
F2=4N-3.6N=0.4N
实验③物体排开液体体积大，受到的浮力大，所以液体密度一定时，物体排开液体的体积
越大，物体受到的浮力越大。
[2]①③实验得，物体受到的浮力
F3=4N-3N=1N
①④实验得，物体受到的浮力
F4=4N-3N=1N
实验③④物体排开液体体积相等，受到的浮力相等，所以浸没在液体中的物体受到的浮力
跟物体浸没的深度没有关系。
（2）[3]综合分析和归纳上述实验，得到的较为完整的结论是：浸没在液体中的物体受到的
浮力跟物体排开液体的体积和液体的密度有关，与物体浸没的深度无关。
（3）[4]将铁片放入盛水的烧杯中，铁片下沉至杯底，铁片受到的浮力小于铁片的重力；将
铁片弯成“碗状”再放入水中，它漂浮在水面上，“碗状”铁片受到的浮力等于铁片的重力；铁
片弯成碗状，形状变化，重力不变，所以第一次受到的浮力小于第二次受到的浮力。
[5][6]探究“物体受到的浮力与其形状是否有关”时，应控制液体的密度和排开液体的体积都
不变，只改变物体的形状，小明将铁片穹成“碗状”再放入水中时排开水的体积增大，则小明
得出错误结论的原因是：他只注意了铁片形状的改变，忽视了物体排开液体的体积对浮力大
小的影响；


（4）[7]大象在船上时，大象和船的总重等于船受到的浮力；把大象换成石头，石头和船总
重等于船受到的浮力；船上放大象和船上放石头，船排开水的体积相同，船受到的浮力相同，
所以石头和大象的重相同。这种方法是等效替代法。此方法中主要利用漂浮在液面上的物体
受到的浮力等于物体自身的重力。
25．（1）4.2×107J（2）50℃（3）300s
【详解】（1）0.3kg 的氢燃料完全燃烧放出的热量：
Q＝mq＝0.3kg´1.4´108 J / kg＝4.2´107 J ；
Q ＝Q ＝4.2´107 J
（2）水吸收的热量：
，
吸
放
Q ＝cmVt
吸
由
得水升高温度：
Q
4.2´107 J
Dt =
=
= 50℃
cm 4.2´103 J / (kg×℃)´200kg
（3）公交车所做的功：W＝Q放＝4.2´107
J
，
W
由P
=
得公交车行驶时间：
t
W
4.2´107 J
1.4´105 W
t =
=
= 300s
P
26．（1）48.4Ω；（2）1051.6Ω；（3）9.132×105J
【详解】解：（1）由图乙可知，温控开关按下时，R 被短路，电路为 R 的简单电路，此时
2
1
U
2
电压力锅的总功率为 1000W（高温挡功率），由 P =
可得，电阻 R1 的阻值
R
(220V)2
U
2
R1 =
=
= 48.4Ω
P
1
1000W
（2）由图乙可知，开关弹起后，R 与 R 串联，此时电压力锅的总功率为 44W（保温挡功
1
2
率），则电路的总电阻
(220V)2
U
2
R =
总
=
=1100Ω
P
44W
则电阻 R2 的阻值
R =R -R =1100Ω-48.4Ω=1051.6Ω
2
总
1
W
t
（3）由题意可知，高温烧煮的时间为 10min，保温的时间为 5min，由 P
=
可得，电饭锅
此次煮饭共消耗电能


W=W 高温+W 保温=P
t
高温+P
t
保温=1000W×15×60s+44W×5×60s=9.132×105J
保温
高温
答：（1）电阻 R1 的阻值为 48.4Ω；
（2）电阻 R2 的阻值为 1051.6Ω；
（3）电饭锅此次煮饭共消耗 9.132×105J 的电能。
27．（1）28Ω；（2）2×106Pa；（3）500m．
U
【详解】（1）由 I
=
可得，当电流表示数为 0.2A 时电路的总电阻：
R
U
I
6V
R =
总
=
= 30Ω ，因串联电路中总电阻等于各分电阻之和，所以，压敏电阻 R2 的阻值：
0.2A
R2=R 总-R2=30Ω-2Ω=28Ω；
（2）当压敏电阻 R2 的阻值为 20Ω 时，由图 2 可知，压敏电阻受到的压力 F=4×104N，此时
F
S
4´104
0.02m2
N
压敏电阻 R2 所在深度处的海水压强： p =
=
= 2´106 pa ；
（3）当电流表的示数 I′=0.6A 时，使用此方法能测出海水的深度最大，此时电路的总电阻：
U
6V
R
‘
总
=
=
=10Ω ，此时压敏电阻的阻值：R2′=R 总′-R2=10Ω-2Ω=8Ω，由图 2 可知，压
¢
I
0.6A
敏电阻受到的压力 F′=10×104N，此时压敏电阻 R2 所在深度处的海水压强：
¢
1´104
0.02m2
F
S
N
p =
¢
=
=
5´106 pa ，由
p = rgh
= 500m
可得，使用此方法能测出海水的最大深度：
．
¢
5´106 pa
p
h =
=
r g 1´103 kg / m3 ´10N / kg
水
