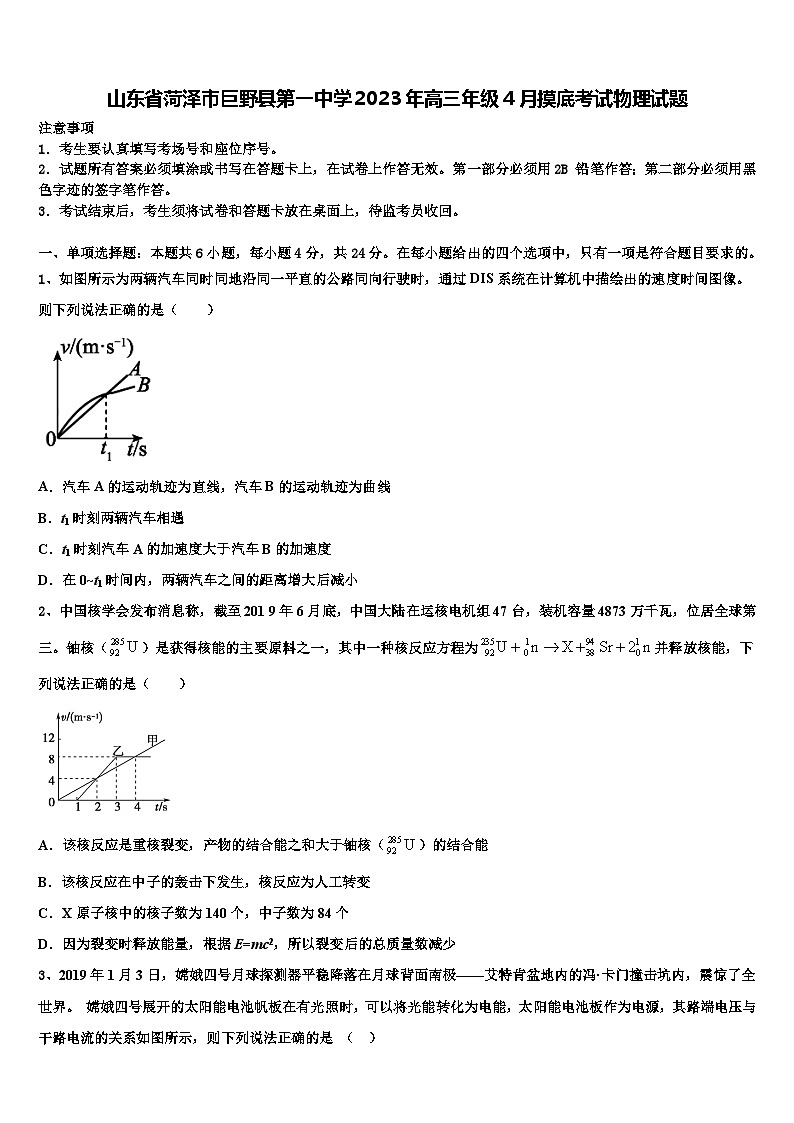

山东省菏泽市巨野县第一中学2023年高三年级4月摸底考试物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示为两辆汽车同时同地沿同一平直的公路同向行驶时，通过DIS系统在计算机中描绘出的速度时间图像。则下列说法正确的是（　　）

A．汽车A的运动轨迹为直线，汽车B的运动轨迹为曲线
B．t1时刻两辆汽车相遇
C．t1时刻汽车A的加速度大于汽车B的加速度
D．在0~t1时间内，两辆汽车之间的距离增大后减小
2、中国核学会发布消息称，截至201 9年6月底，中国大陆在运核电机组47台，装机容量4873万千瓦，位居全球第三。铀核（）是获得核能的主要原料之一，其中一种核反应方程为并释放核能，下列说法正确的是（　　）

A．该核反应是重核裂变，产物的结合能之和大于铀核（）的结合能
B．该核反应在中子的轰击下发生，核反应为人工转变
C．X原子核中的核子数为140个，中子数为84个
D．因为裂变时释放能量，根据E=mc2，所以裂变后的总质量数减少

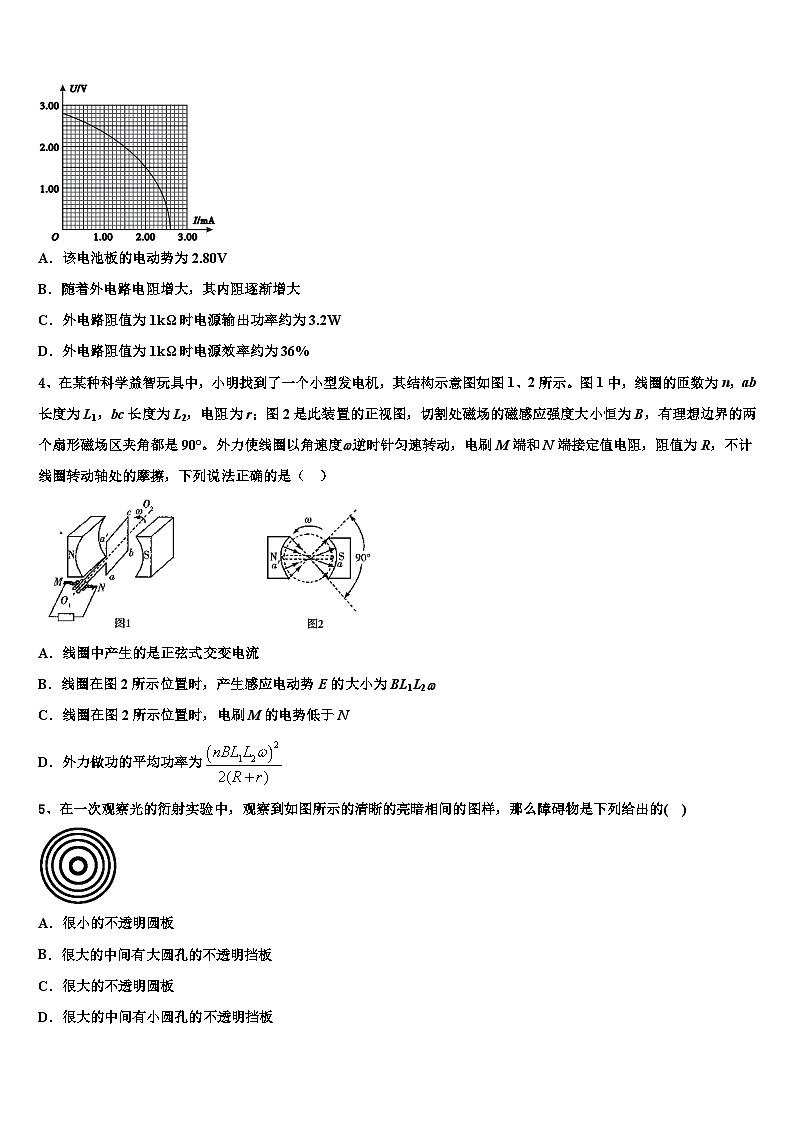

3、2019年1月3日，嫦娥四号月球探测器平稳降落在月球背面南极——艾特肯盆地内的冯·卡门撞击坑内，震惊了全世界。 嫦娥四号展开的太阳能电池帆板在有光照时，可以将光能转化为电能，太阳能电池板作为电源，其路端电压与干路电流的关系如图所示，则下列说法正确的是 （ ）

A．该电池板的电动势为2.80V
B．随着外电路电阻增大，其内阻逐渐增大
C．外电路阻值为1kΩ时电源输出功率约为3.2W
D．外电路阻值为1kΩ时电源效率约为36%
4、在某种科学益智玩具中，小明找到了一个小型发电机，其结构示意图如图1、2所示。图1中，线圈的匝数为n，ab长度为L1，bc长度为L2，电阻为r；图2是此装置的正视图，切割处磁场的磁感应强度大小恒为B，有理想边界的两个扇形磁场区夹角都是90°。外力使线圈以角速度w逆时针匀速转动，电刷M端和N端接定值电阻，阻值为R，不计线圈转动轴处的摩擦，下列说法正确的是（ ）

A．线圈中产生的是正弦式交变电流
B．线圈在图2所示位置时，产生感应电动势E的大小为BL1L2w
C．线圈在图2所示位置时，电刷M的电势低于N
D．外力做功的平均功率为
5、在一次观察光的衍射实验中，观察到如图所示的清晰的亮暗相间的图样，那么障碍物是下列给出的( )

A．很小的不透明圆板
B．很大的中间有大圆孔的不透明挡板
C．很大的不透明圆板
D．很大的中间有小圆孔的不透明挡板

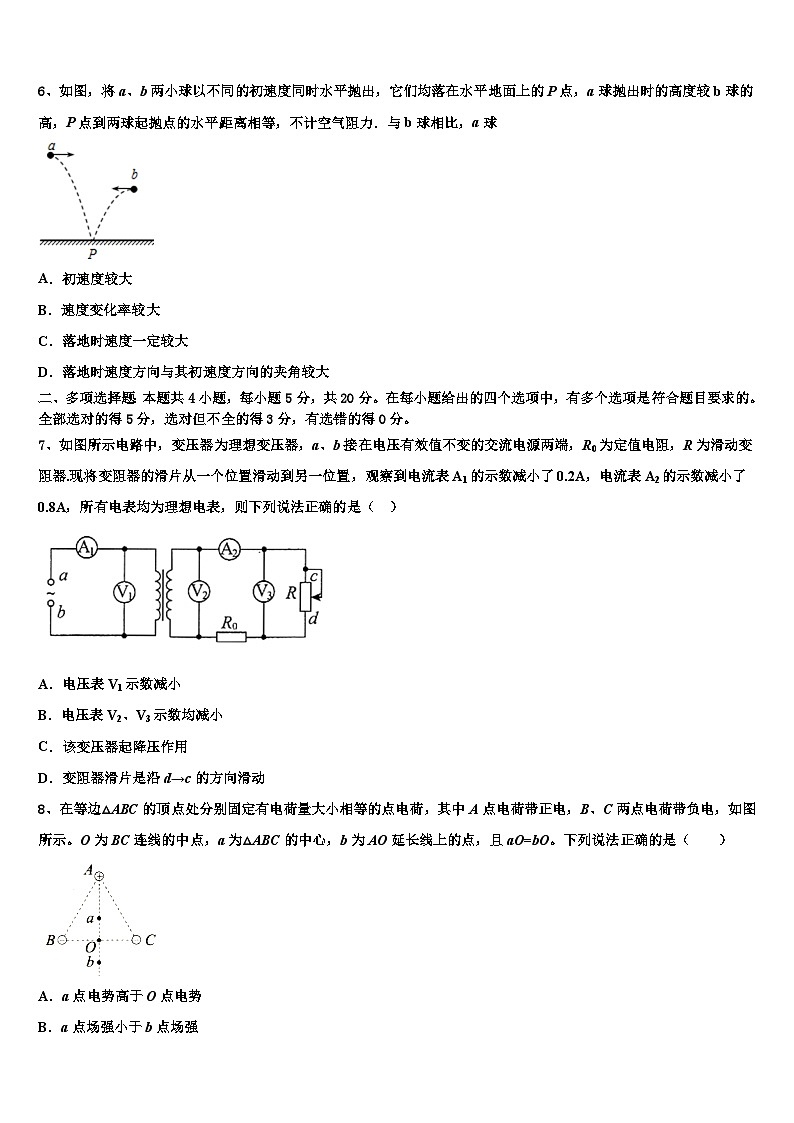

6、如图，将a、b两小球以不同的初速度同时水平抛出，它们均落在水平地面上的P点，a球抛出时的高度较b球的高，P点到两球起抛点的水平距离相等，不计空气阻力．与b球相比，a球

A．初速度较大
B．速度变化率较大
C．落地时速度一定较大
D．落地时速度方向与其初速度方向的夹角较大
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器.现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数减小了0.2A，电流表A2的示数减小了0.8A，所有电表均为理想电表，则下列说法正确的是（ ）

A．电压表V1示数减小
B．电压表V2、V3示数均减小
C．该变压器起降压作用
D．变阻器滑片是沿d→c的方向滑动
8、在等边△ABC的顶点处分别固定有电荷量大小相等的点电荷，其中A点电荷带正电，B、C两点电荷带负电，如图所示。O为BC连线的中点，a为△ABC的中心，b为AO延长线上的点，且aO=bO。下列说法正确的是（　　）

A．a点电势高于O点电势
B．a点场强小于b点场强
C．b点的场强方向是O→b
D．a、O间电势差的绝对值大于b、O间电势差的绝对值
9、半径分别为r和2r的同心半圆导轨MN、PQ固定在同一水平面内，一长为r、电阻为R、质量为m且质量分布均匀的导体棒AB置于半圆轨道上面，BA的延长线通过导轨的圆心O，装置的俯视图如图所示。整个装置位于磁感应强度大小为B、方向竖直向下的匀强磁场中。在N、Q之间接有一阻值也为R的电阻。导体棒AB在水平外力作用下，以角速度ω绕O顺时针匀速转动，在转动过程中始终与导轨保持良好接触。导轨电阻不计，不计一切摩擦，重力加速度为g，则下列说法正确的是（　　）

A．导体棒中的电流方向为A→B
B．导体棒A端相等于电源正极
C．导体棒AB两端的电压为
D．若保持导体棒转动的角速度不变，同时使竖直向下的磁场的磁感应强度随时间均匀增大，则通过电阻R的电流可能一直为零
10、如图所示为在“测电源电动势和内电阻”的实验中得到的图线。图中为路端电压，为干路电流，、为图线上的两点，相应状态下电源的效率分别为、，电源的输出功率分别为、，对应的外电阻为、。已知该电源输出功率的最大值为，电源内电阻为，由图可知　　

A． B． C． D．
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）某小组要测定某金属丝的电阻率。
(1)用螺旋測微器测量金属丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧如图甲所示的部件______(选填“A”、＂B＂、“C”或＂D”)。从图中的示数可读出金属丝的直径为______mm.

(2)某同学采用如图乙所示电路进行实验。测得金属丝AB的直径为d，改变金属夹P的位置，測得多组金属丝接入电路的长度L及相应电压表示数U、电流表示数I，作出－L如图丙所示，测得图线斜率为k，则该金属丝的电阻率为______
(3)关于电阻率的测量，下列说法中正确的有______
A．开关S闭合前，滑动变阻器R1的滑片应置于最右端
B．实验中，滑动变阻器R1的滑片位置确定后不可移动
C．待测金属丝AB长时间通电，会导致电阻率測量结果偏小
D．该实验方案中电流表A的内阻对电阻率测量结果没有影响
12．（12分）某同学用如图甲所示的实验装置探究恒力做功与小车动能变化的关系。实验中用砂和砂桶的总重力表示小车所受合力。

（1）下列关于该实验的操作，正确的有_____。
A．砂和砂桶的总质量应远小于小车的质量
B．实验所用电磁打点计时器的工作电源应选用电压约为6V的蓄电池
C．实验时，应先让打点计时器正常工作，后释放小车
D．平衡摩擦力时，应挂上空砂桶，逐渐抬高木板，直到小车能匀速下滑
（2）图乙为实验得到的一条点迹清晰的纸带，A、B、C、D、E、F、G是纸带上7个连续的点。已知电源频率为50Hz，则打点计时器在打D点时纸带的速度v＝_____m/s（保留三位有效数字）。
（3）该同学平衡了摩擦力后进行实验，他根据实验数据画出了小车动能变化△Ek与绳子拉力对小车所做功W的关系图象，他得到的图象应该是_____。
A． B． C． D．
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，竖直放置的光滑金属导轨水平间距为L，导轨下端接有阻值为R 的电阻。质量为m、电阻为r的金属细杆ab与竖直悬挂的绝缘轻质弹簧相连，弹簧上端固定。整个装置处在磁感应强度大小为B、方向垂直于导轨平面的匀强磁场中。现使细杆从弹簧处于原长位置由静止释放，向下运动距离为h时达到最大速度vm， 此时弹簧具有的弹性势能为Ep。导轨电阻忽略不计，细杆与导轨接触良好，重力加速度为g，求：
（1）细杆达到最大速度m时，通过R的电流大小I；
（2）细杆达到最大速度vm时，弹簧的弹力大小F；
（3）上述过程中，R上产生的焦耳热Q。

14．（16分）2018年9月23日“光纤之父”华人科学家高琨逝世，他一生最大的贡献是研究玻璃纤维通讯．光纤在转弯的地方不能弯曲太大，如图模拟光纤通信，将直径为d的圆柱形玻璃棒弯成圆环，已知玻璃的折射率为，光在真空中的速度为c，要使从A端垂直入射的光线能全部从B端射出．求：

①圆环内径R的最小值；
②在①间的情况下，从A端最下方入射的光线，到达B端所用的时间．
15．（12分）受控核聚变是当前研究的热点。我国的“东方超环”世界领先，将氘氚燃料用特殊的加热方法加热到聚变反应温区（即1亿度以上）以点燃氘氚反应[一个氘核（）和一个氚核（）发生聚变核反应，生成一个氦核（），放出一个中子]，利用特殊设计的“笼子”将它们稳定地约束在该真空容器内。使聚变反应能够稳定进行，其中一种方法是磁约束，围绕这种"磁笼子"的设计和建道，人类已经走过了半个多世纪艰苦的历程。某校的研究小组进行了以下的设计，如图所示，矩形abcd的ab边长为2L，ab与ac夹角为，矩形对角线ac上下方分别分布着磁感应强度大小为B的匀强磁场，一个氚核（）从ab边中点P处以某一速度垂直ab边进入下方磁场恰好不从对角线ac边射出，一个氘核（）从c点以某一速度水平向左进入上方磁场并与氚核（）在对角线ac上相遇并发生聚变反应，生成一个氦核（），放出一个中子，生成的氢核（）速度方向竖直向下。已知一个核子的质量为m，质子的电量为q，求：
（1）氘核（）与氚核（）射入磁场时的速度大小之比；
（2）先后释放氚核（）与氘核（）的时间差；
（3）生成的氢核（）速度v应满足的条件。使之偏转后恰好到达矩形的a点。




参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】
A．由图像可知：汽车A做匀加速直线运动，汽车B做加速度逐渐减小的加速直线运动，A错误；
B．A、B两v-t图像的交点表示此时两辆汽车共速，B错误；
C．v-t图像的斜率表示加速度，由于t1时刻图线A的斜率较大，因此t1时刻汽车A的加速度大于汽车B的加速度，C正确；
D．在0~t1时间内，由于汽车B的速度一直大于汽车A的速度，因此两辆汽车之间的距离一直增大，D错误。
故选C。
2、A
【解析】
A．结合质量数守恒与电荷数守恒可知，铀核裂变的产物为氙核和锶核，并会释放能量，则裂变产物的结合能之和一定大于铀核的结合能，故A正确；
B．该核反应为重核裂变，不是人工转变，故B错误；
C．X原子核中的核子数为（235+1）-（94+2）=140个，中子数为140-（92-38）=86个，故C错误；
D．裂变时释放能量，出现质量亏损，但是总质量数不变，故D错误。
故选A。
3、A
【解析】
A．电源的路端电压与干路电流的关系图像中，图线与纵轴的交点表示电动势，所以由图可知该电池板的电动势为2. 80V， A正确。
B．随着外电路电阻增大，干路电流不断减小，由闭合电路欧姆定律可知内阻

如图所示，

外电路电阻，阻的伏安特性曲线与原路端电压与干路电流的图线分别交于P1、P2， 则

指的是E与P1的斜率，

指的是E与P2连线的斜率，可知，B错误。
C．在原图中作出阻值为1kΩ的电阻的伏安特性曲线，如下图所示

与原图交于(1. 8V，1.8mA)，此交点即表示电阻的实际状态，所以电源输出功率约为

故C错误。
D．此时电源的效率

故D错误。
故选A。
4、D
【解析】
AB．一个周期时间内，有半个周期线圈的两边在均匀辐向磁场中做切割磁感线运动，据法拉第电磁感应定律有：

其中，解得

不是正弦式交变电流，故A、B错误；
C．根据右手定则，图2所示位置时外电路中电流由M经电阻R流向N，外电路电流由电势高处流向电势低处，则M的电势高于N的电势，故C错误；
D．线圈转动一个周期时间内，产生电流的时间是半周期，故外力平均功率

故D正确。
5、D
【解析】
很大的中间有大圆孔的不透明挡板和很大的不透明圆板不会发生衍射现象，很小的不透明圆板出现泊松亮斑．
【详解】
A．用光照射很小的不透明圆板时后面出现一亮点，即泊松亮斑，故A错误；
B．很大的中间有大圆孔的不透明挡板时后面是一亮洞，不会出现衍射现象，故B错误；
C．很大的不透明圆板时后面是一片阴影，不会出现衍射现象，故C错误；
D．用光照射很大的中间有小圆孔的不透明挡板时是明暗相间的衍射图样，即发生衍射现象，故D正确．
【点睛】
该题考查单孔衍射的图样，要牢记单孔衍射和单缝衍射图样与障碍物或孔的尺寸是有关系的，不同的障碍物或孔出现的衍射图样是不一样的．
6、D
【解析】
A.由可得，高度越高，下落时间越大，由可知，两球水平位移相同，但是b求运动时间短，故b球初速度较大，A错误；
B.速度变化率即表示加速度，两球加速度相同，故速度变化率相同，B错误；
C.a球的水平速度小于b球，故落地时虽然竖直分速度大于b球，但是合速度不一定大于b球，C错误；
D.由，a球落地时间t大，但是小，故a球的一定大于b球，即a球落地时速度方向与其初速度方向的夹角较大，D正确；
故选D。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、CD
【解析】
ABD．根据变压器原理，输入电压U1和输出电压U2保持不变，而A2示数减小，说明负载电路电阻变大，所以滑动变阻器R变大了，即变阻器滑片是沿的方向滑动的，故AB错误，D正确；
C．原、副线圈中电流和匝数成反比，即

电流变化时，则有

可求得

故变压器应为降压变压器，故C正确。
故选CD。
8、AD
【解析】
A．若将一正电荷从a点移到O点，则电场力做正功，则电势能减小，则从a点到O点电势降低，可知a点电势高于O点电势，选项A正确；
B．因为BC两处的负电荷在a点的合场强向下，在b处的合场强向上，而A处的正电荷在ab两点的场强均向下，则根据场强叠加可知，a点场强大于b点场强，选项B错误；
C．根据场强叠加可知，b点的场强等于两个负点电荷BC在b点的场强与正点电荷A在b点场强的叠加，因BC在b点的合场强竖直向上，大小等于B在b点场强的大小，此值大于A在b点的场强大小，可知b点的场强方向是b→O，竖直向上，选项C错误；
D．由场强叠加可知，aO之间的场强大于Ob之间的场强，根据U=Ed可知，a、O间电势差的绝对值大于b、O间电势差的绝对值，选项D正确。
故选AD。
9、AC
【解析】
AB．由右手定则可知，导体棒中的电流方向为A→B，导体棒相当于电源，电源内部电流由负极流向正极，则B端相当于电源正极，故A正确，B错误；
C．AB棒产生的感应电动势为

导体棒AB两端的电压为

故C正确；
D．若保持导体棒转动的角速度不变，由于磁场均匀增大，则导体棒切割磁感线产生的电动势增大，如果导体棒不动，竖直向下的磁场的磁感应强度随时间均匀增大，回路中产生的电动势不变，且与导体棒切割磁感线产生的电动势方向相反，则两电动势不可能一直相等，即通过电阻R的电流不可能一直为零，故D错误。
故选AC。
10、ACD
【解析】
AC．设电流的最小分度为I，电压的最小分度为U，则可知，电源的电动势E=6U；Ua=4U，Ub=2U；电流Ia=4I，Ib=8I；则由P=UI可知，故电源的输出功率相等；
则闭合电路欧姆定律可知，
E=I（r+R）
代入解得：
Ra：r=2：1；
故AC正确；
B．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。
；
E为电源的总电压（即电动势），在U-I图象中，纵轴截距表示电动势，根据图象可知则


则
ηa：ηb=2：1
故B错误；
D．当内外电阻相等时，电源的输出功率最大，此时电压为3U，电流为6I；故：
Pa：Pmax=8：9
故D正确；
故选ACD。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、B 0.410 D
【解析】
(1)[1][2]为防止读数时测微螺杆发生转动，读数前应先转动锁紧手柄部件B，合金丝的直径为0.0mm+41.0×0.01mm=0.410mm；
(2)[3]设电流表内阻为RA，根据欧姆定律可知待测电阻：

根据电阻方程：，截面积：

联立解得：

图像斜率：

所以电阻率

(3)[4]A．为了保护电路，实验开始前应使待测回路电流最小，滑动变阻器滑片处于最左端，故A错误；
B．实验要测量多组电压、电流值，通过改变滑片位置，改变电压表示数，滑动变阻器滑片需要移动，故B错误；
C．待测金属丝AB长时间通电，因为电流热效应存在，温度升高，电阻率变大，故C错误。
D．根据可知，电流表的内阻存在不会改变图像的斜率，对电阻率没有影响，故D正确。
故选D。
12、AC 0.475（0.450～0.500都对） A
【解析】
（1）[1]．A．实验中用砂和砂桶的总重力表示小车所受合力，为了使小车的合力近似等于砂和砂桶的总重力，砂和砂桶的总质量应远小于小车的质量，故A正确；
B．实验所用电磁打点计时器的工作电源应选用电压约为6V的交流电源，而蓄电池提供的是直流电源，故B错误；
C．实验时，应先让打点计时器正常工作，后释放小车，才能够在纸带上打出足够多的点，故C正确；
D．平衡摩擦力时，不应挂上空砂桶，故D错误。
故选：AC。
（2）[2]．C点的读数为1.65cm，E点的读数为3.55cm，CE的距离xCE＝（3.55﹣1.65）cm＝1.90cm。中间时刻的速度等于该时间段的平均速度，所以打点计时器在打D点时纸带的速度
vD＝＝m/s＝0.475m/s。
（3）[3]．根据动能定理：W＝△Ek，小车动能变化△Ek与绳子拉力对小车所做功W的关系图象是经过原点的一条直线，故A正确。

四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、（1）；（2）mg- ；（3）
【解析】
（1）细杆切割磁感线，产生动生电动势：
E=BLvm
I=
可得
I=
（2）细杆向下运动h时，
mg=F+BIL
可得
F=mg-
（3）由能量守恒定律得
mgh= EP++Q总
Q=Q总
可得电阻R上产生的焦耳热：
Q=
14、；．
【解析】
①从A端最下方入射的光线发生全反射时其他光线能发生全反射，根据几何关系得
 sinθ=
设全反射临界角为C，则要使A端垂直入射的光线全部从B端射出，必须有 θ≥C
根据临界角公式有sinC=
因此有：sinθ≥sinC
即有≥；
解得：R≥=
所以R的最小值为．
②在①问的情况下，θ=45°，R=．如图所示．

光在光纤内传播的总路程为S=2R+R=R
光在光纤内传播速度为v==c
所以所求时间为t==
15、（1）；（2）；（3）
【解析】
（1）从P点射入的氚核（）轨迹如图甲所示
由几何关系知圆心在b处，轨迹半径

从c点射入的氘核（），轨迹半径


解得


（2）从P点射入的氟核（），运动周期

从c点射入的氘核（），运动周期



（3）氘核（）和氚核（）在e点相遇有
氦核的运动轨迹如图乙所示



解得
