2020年广西玉林市福绵区中考物理一模试题（含解析）

这是一份2020年广西玉林市福绵区中考物理一模试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

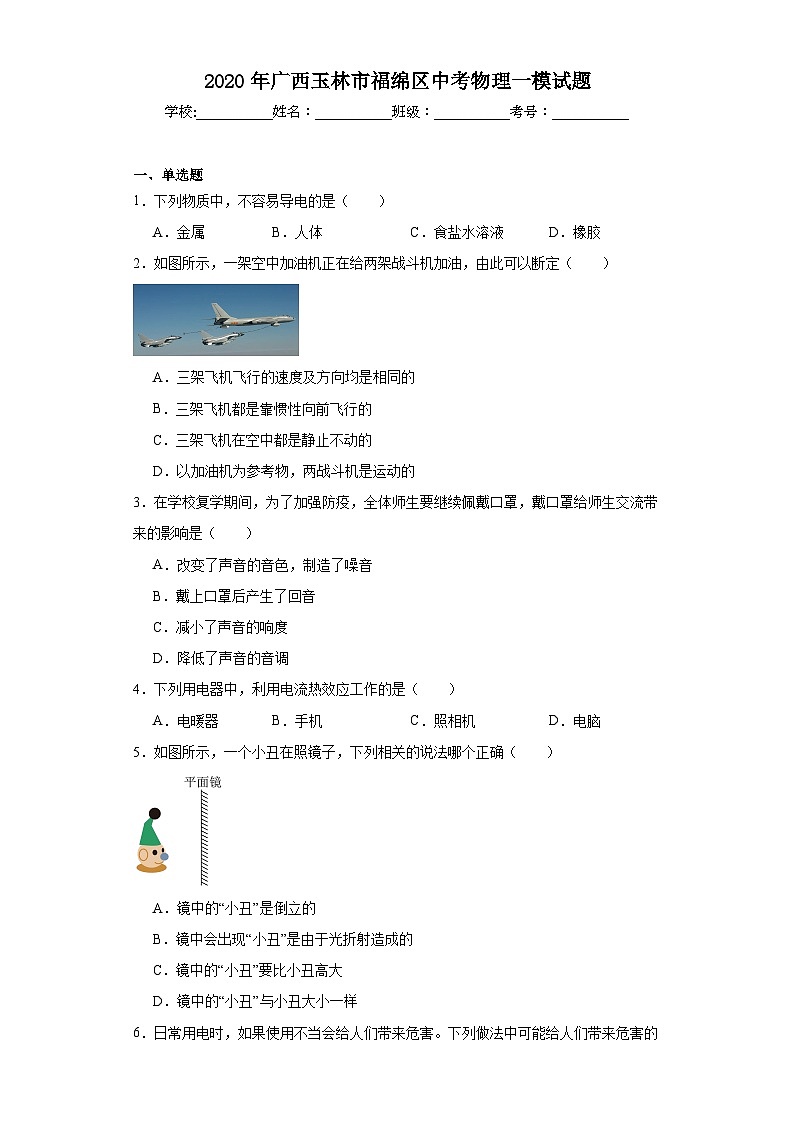

2020年广西玉林市福绵区中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列物质中，不容易导电的是（　　）
A．金属 B．人体 C．食盐水溶液 D．橡胶
2．如图所示，一架空中加油机正在给两架战斗机加油，由此可以断定（　　）

A．三架飞机飞行的速度及方向均是相同的
B．三架飞机都是靠惯性向前飞行的
C．三架飞机在空中都是静止不动的
D．以加油机为参考物，两战斗机是运动的
3．在学校复学期间，为了加强防疫，全体师生要继续佩戴口罩，戴口罩给师生交流带来的影响是（　　）
A．改变了声音的音色，制造了噪音
B．戴上口罩后产生了回音
C．减小了声音的响度
D．降低了声音的音调
4．下列用电器中，利用电流热效应工作的是（　　）
A．电暖器 B．手机 C．照相机 D．电脑
5．如图所示，一个小丑在照镜子，下列相关的说法哪个正确（　　）

A．镜中的“小丑”是倒立的
B．镜中会出现“小丑”是由于光折射造成的
C．镜中的“小丑”要比小丑高大
D．镜中的“小丑”与小丑大小一样
6．日常用电时，如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是（　　）
A．更换灯泡、搬动电器前应断开电源开关
B．家用电器失火，应立即用水扑灭
C．使用测电笔时手不能接触笔尖的金属体
D．用电器的金属外壳要接地

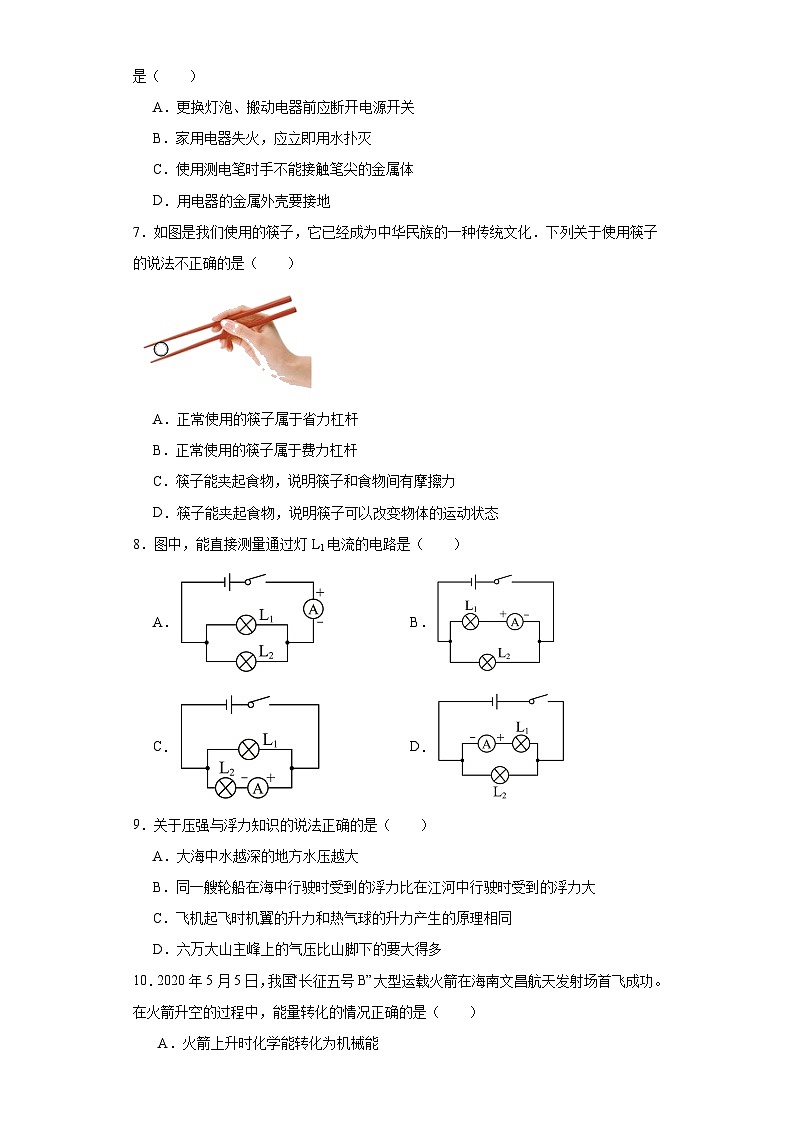

7．如图是我们使用的筷子，它已经成为中华民族的一种传统文化．下列关于使用筷子的说法不正确的是（　　）

A．正常使用的筷子属于省力杠杆
B．正常使用的筷子属于费力杠杆
C．筷子能夹起食物，说明筷子和食物间有摩擦力
D．筷子能夹起食物，说明筷子可以改变物体的运动状态
8．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
9．关于压强与浮力知识的说法正确的是（　　）
A．大海中水越深的地方水压越大
B．同一艘轮船在海中行驶时受到的浮力比在江河中行驶时受到的浮力大
C．飞机起飞时机翼的升力和热气球的升力产生的原理相同
D．六万大山主峰上的气压比山脚下的要大得多
10．2020年5月5日，我国“长征五号B”大型运载火箭在海南文昌航天发射场首飞成功。在火箭升空的过程中，能量转化的情况正确的是（　　）
A．火箭上升时化学能转化为机械能
B．火箭上升时只具有动能
C．火箭上升时只具有重力势能
D．火箭上升时动能不断地转化为重力势能

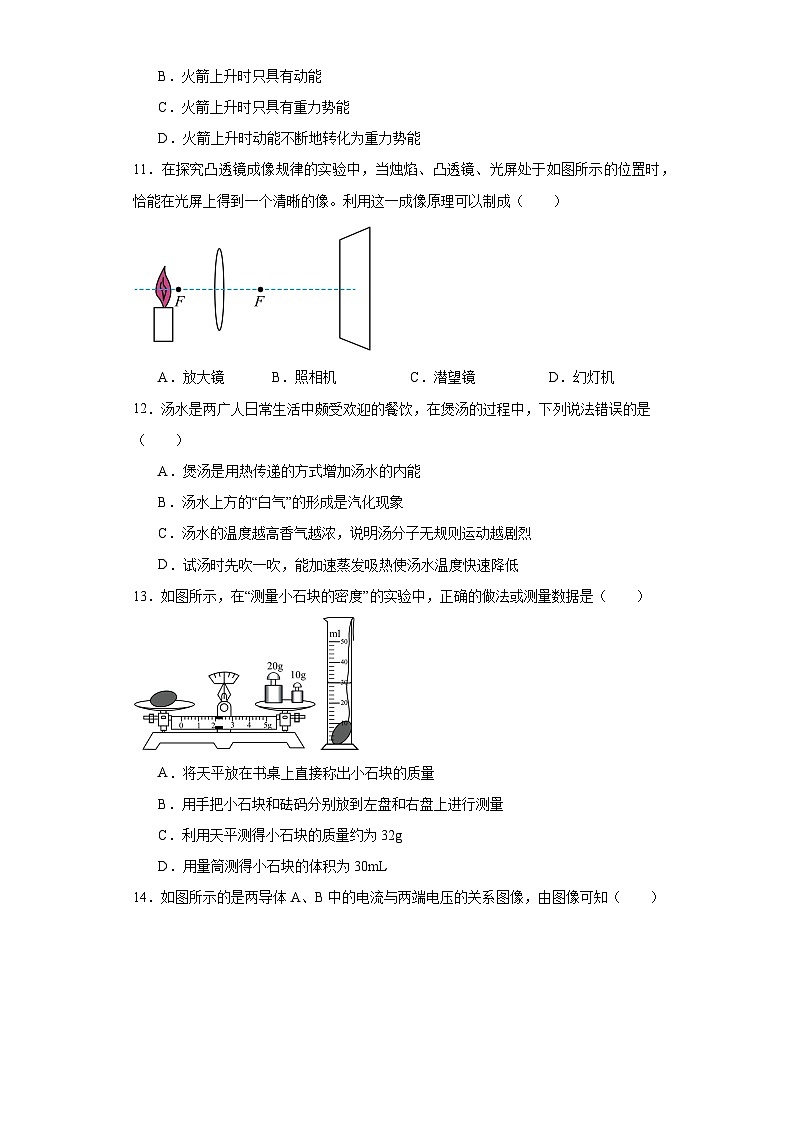

11．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成（　　）

A．放大镜 B．照相机 C．潜望镜 D．幻灯机
12．汤水是两广人日常生活中颇受欢迎的餐饮，在煲汤的过程中，下列说法错误的是（　　）
A．煲汤是用热传递的方式增加汤水的内能
B．汤水上方的“白气”的形成是汽化现象
C．汤水的温度越高香气越浓，说明汤分子无规则运动越剧烈
D．试汤时先吹一吹，能加速蒸发吸热使汤水温度快速降低
13．如图所示，在“测量小石块的密度”的实验中，正确的做法或测量数据是（　　）

A．将天平放在书桌上直接称出小石块的质量
B．用手把小石块和砝码分别放到左盘和右盘上进行测量
C．利用天平测得小石块的质量约为32g
D．用量筒测得小石块的体积为30mL
14．如图所示的是两导体A、B中的电流与两端电压的关系图像，由图像可知（　　）

A．A两端的电压与通过它的电流成正比
B．当B两端的电压为0时，电阻也为0
C．A的电阻小于B的电阻
D．B的电阻为5Ω
15．图中的a 表示垂直于纸面的一根导线，它是闭合电路的一部分．当它在磁场中按箭头方向运动时，能产生感应电流的是
A． B． C． D．

二、填空题
16．如图所示，日晷是古代人用来测量______ (选填“时间”或“长度”)的仪器，它是利用太阳光沿______传播使晷针留下影子，通过影子的长短､指向来测定的｡

17．如图所示，木块的长度是______cm；弹簧测力计的示数是______N。

18．2020年我国正式步入5G网络商用元年，5G通信将成为生活热点，5G通信是靠_________来传输；WiFi无线网络是利用_________来传递信息（选填：“电磁波”或“超声波”）。
19．在放假外出旅游时，小明发现所乘坐的汽车窗边放置有在紧急情况下使用的逃生安全锤，如图所示．这种逃生安全锤有一端设计成锥形，这样做的目的是通过_____受力面积的方法，从而_____压强来破坏玻璃窗逃生（两空均选填“增大”或“减小”）．

20．如图所示，能自由转动的司南静止后，它的长柄总会指向南方，这“南方”指的是_________（选填：“地理南极”或“地磁的南极”）。司南本身是磁体，长柄的顶端是它的_________（选填：“N”或“S”）极。

21．某一家用电热水壶，热效率达80%，其工作时的额定电压为220V，正常工作时的电阻为48.4Ω，该电热水壶正常工作10min产生的热量为________J；在标准大气压下，这些热量能将初温为25℃、质量为1.5kg的水的温度升高到________℃。[水的比热容为c水＝4.2×103J/（kg·℃）]

三、作图题
22．一个木块从斜面上滑下，并在水平面上继续滑动，如图所示。请分别画出木块在斜面和水平面时所受弹力的示意图。

23．如图所示，按小磁针的指向，请画出通电螺线管外部的磁感线和标出电源的正极。


四、实验题
24．如图甲所示，现用该实验装置做“观察水的沸腾”实验。
（1）按规范要求，调节铁圈2的高度时，_________（选填：“需要”或“不需要”）点燃酒精灯；
（2）铁圈1上挂的温度计的玻璃泡要完全浸没在水中，并且不能碰到烧杯壁或烧杯_________；
（3）当水温升到93℃时，每隔0.5min记录一次温度计的示数，部分数据记录如下表分析数据可知水沸腾时的特点是：_________；
时间/min
0
0.5
1
1.5
2
2.5
3
3.5
4
…
水的温度/℃
93
94
95
97
98
98
98
98
98

（4）在其他条件不变的情况下，仅将水的质量减少，重复（3）的实验步骤，在图乙中大致画出“时间与温度”的关系图像_________。


25．在做杠杆平衡条件的实验时，所用到的实验器材有：杠杆、铁架台和若干个重为1N的钩码，如图所示。

（1）在图甲中，要使杠杆水平平衡，应将右边的平衡螺母适当往_________（选填：“左边”或“右边”）调，杠杆上标有刻度，目的在于方便测量_________；
（2）杠杆调节好后，先后进行了三次实验，情景如图乙、丙、丁所示，以两边钩码的重力分别为动力F1和阻力F2，对应的动力臂为L1和阻力臂为L2，由此可得杠杆的平衡条件为：_________；
（3）实验中进行多次实验的目的是：_________；
（4）若将图丁中的杠杆两边各减少一个钩码，则杠杆将向_________（选填：“左边”或“右边”）下沉。
26．图甲是“测定小灯泡的额定功率”的电路图，乙是实验所需的电路元件其中，电源为两节新的干电池，灯泡的额定电压为2.5V。

（1）请用笔画代替导线，按图甲的要求将图乙的元件连接成完整的电路_________；
（2）一位同学连好电路后，闭合开关时发现灯泡不亮，电流表无示数，但电压表有示数，试分析电路的故障可能是：_________；
（3）另一位同学按电路图接好电路后，闭合开关时发现灯泡特别亮，这说明他在闭合开关前没有把滑动变阻器的滑片P滑到_________端；（选填：“左”或“右”）
（4）为了测定灯泡的额定功率，测量时应_________使电压表的示数为2.5V，然后观察并记录电流表的示数，若此时电流表的示数如图丙所示，则该灯泡的额定功率为_________；
（5）如果没有电压表，用如图所示的电路也可以测小灯泡的额定功率其中，定值电阻的阻值为R0，先断开开关S2，闭合开关S、S1，调节滑动变阻器，使电流表的示数为，再保持变阻器滑片的位置不变，只断开开关_________、闭合其他开关，读出电流表示数为I，则灯泡的额定功率的表达式为：P额＝_________（用R0、U额、I的代数式表示）


五、计算题
27．某单缸四冲程汽油机的汽缸活塞面积为30cm2，一个冲程活塞在汽缸中移动的距离是50mm，满负荷工作时做功冲程燃气的平均压强为9.0×105Pa，飞轮lmin转动1800周，当汽油机满负荷工作时（不计摩擦），若1min消耗汽油0.01L．汽油的密度ρ=0.8×103kg/m3；汽油的热值为4.6×107J/kg。求：
（1）做功冲程中燃气对活塞的平均压力；
（2）一个做功冲程中燃气对活塞做的功；
（3）汽油机的功率；
（4）该汽油机的效率。
28．如图所示，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）。闭合开关S、当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动到某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W，则在滑片P从a端移到b端的过程中，求：
（1）滑动变阻器的最大阻值；
（2）电流表和电压表的示数变化范围；
（3）R1消耗的功率变化了多少？

29．用如图所示的滑轮组，匀速打捞水中的物体A，物体在水中上升时，人对绳子的拉力为F1，滑轮组的机械效率为η1；物体在水外上升时，人对绳子的拉力为F2，滑轮组的机械效率为η2，已知F1∶F2＝1∶2，η1∶η2＝3∶4，物体的体积为4.5×10-2m3。（不计绳重、摩擦和水的阻力g取10N/kg）求：
（1）物体在水中受到的浮力；
（2）物体的密度；
（3）物体离开水面以0.2m/s的速度上升，人拉绳的功率。


参考答案：
1．D
【详解】A．金属属于导体，容易导电，故A不符合题意；
B．人体容易导电，属于导体，故B不符合题意；
C．食盐水溶液容易导电，属于导体，故C不符合题意；
D．橡胶是绝缘体，不容易导电，故D符合题意。
故选D。
2．A
【详解】A．加油机给战斗机加油时，三架飞机保持相对静止，即三架飞机飞行的速度及方向均是相同的，故A符合题意；
B．飞机之所以能够向前飞，是因为满足了两个方面基本条件：第一，飞机上的发动机为飞机提供了向后的推力；第二飞机的机体设计制造，实现了飞机在向前的过程中保持平衡。不是靠惯性向前飞行的，故B不符合题意；
C．以地面为参照物，加油机和两架飞机与地面之间的位置发生了变化，都是运动的，故C不符合题意；
D．以加油机为参考物，两战斗机与加油机之间的位置没有发生变化，所以是静止的，故D不符合题意。
故选A。
3．C
【详解】戴上口罩会改变声音的传播，减小声音在传播过程中的振动幅度，从而改变声音的响度。故ABD不符合题意，C符合题意。
故选C。
4．A
【详解】A．电暖器把电能转化为内能，是利用了电流的热效应来工作的，故A符合题意；
B．手机是利用电磁波进行工作的，不是利用电流的热效应工作的，故B不符合题意；
C．照相机主要将电能转化为光能，不是利用电流的热效应，故C不符合题意；
D．电脑主要将电能转化为光能和声能，不是利用电流的热效应，故D不符合题意。
故选A。
5．D
【详解】ACD．平面镜成正立、等大的虚像，所以镜中的“小丑”是正立的，且镜中的“小丑”与小丑大小一样，故AC错误，D正确；
B．平面镜成像的原理是光的反射，镜中会出现“小丑”是由于光的反射形成的，故B错误。
故选D。
6．B
【详解】A．更换灯泡、搬动电器前应断开电源开关，这样灯泡或用电器不带电，更安全，故A不符合题意；
B．家用电器失火时，应先切断电源，再采取灭火措施。否则可能因为水是导体造成人体触电，故B符合题意；
C．使用测电笔时，笔尖接触待测物体，手要接触笔尾金属体，故C不符合题意；
D．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故D不符合题意。
故选B。
7．A
【详解】AB．正常使用的筷子，动力臂小于阻力臂，属于费力杠杠，选项A错误，符合题意，B正确，不符合题意；
C．筷子能夹起食物，必须借助筷子和食物间的摩擦力，食物才不掉落，选项C正确，不符合题意；
D．筷子能夹起食物，筷子使食物由静止变为运动，所以改变了物体的运动状态，选项D正确，不符合题意。
故选A。
8．D
【详解】A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
9．A
【详解】A．根据公式p＝ρgh可知，液体的深度越深，压强越大，故大海中水越深的地方水压越大，故A正确；
B．轮船漂浮，受到的浮力大小都等于自重，自重不变，同一艘轮船在海中行驶时受到的浮力等于在江河中行驶时受到的浮力，故B错误；
C．飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越小的原理；热气球升空利用的是物体的浮沉条件，所以飞机机翼的升力和热气球的升力产生的原理不相同，故C错误；
D．大气压值随海拔高度的增加而减小，六万大山主峰上的气压比山脚下的要小得多，故D错误。
故选A。
10．A
【详解】在火箭升空的过程中，高度增加，重力势能增大，速度变大，动能变大，同时具有动能和重力势能；火箭的燃料燃烧，化学能转化为内能，内能对外做功，转化为火箭的机械能，故A正确，BCD错误。
故选A。
11．D
【详解】由图可知，物距小于像距，根据凸透镜的成像规律可知，光屏上的像为倒立、放大的实像。
A．放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的，故A不符合题意。
B．照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的。此时像距小于物距。故B不符合题意。
C．潜望镜是根据平面镜成像的原理制成的。故C不符合题意。
D．幻灯机是根据物体在凸透镜的一倍和二倍焦距之间，在透镜的另一侧二倍焦距之外成倒立放大的实像这个原理制成的。故D符合题意。
故选D。
12．B
【详解】A．煲汤过程是汤吸收了燃料所放出的热量，汤的温度升高，内能增加，该过程是通过热传递来改变物体内能的，故A正确，不符合题意；
B．“白气”不是水蒸气，而是汤锅中冒出的水蒸气在空气中遇冷液化而成的小水珠，不是汽化现象，故B错误，符合题意；
C．汤温度越高香味越浓，说明扩散现象越明显，即分子的无规则运动越剧烈，故C正确，不符合题意；
D．喝汤时候先吹一吹，吹的过程加快了汤表面空气的流速，使表面的汤蒸发速度加快，蒸发吸热可以降温，故D正确，不符合题意。
故选B。
13．C
【详解】A、将天平放在水平台上，将游码放在标尺的零刻度，调节平衡螺母，直到指针指在标尺的中线处，然后才能称出小石块的质量，故A不符合题意；
B、要用镊子增添砝码，不能直接用手，被测物体放在左盘中，砝码放在右盘中，故B不符合题意；
C、物体的质量等于砝码的质量加上游码所对应的刻度值，由图可知，天平的分度值为0.2g物体的质量为
20g+10g+2g＝32g
故C符合题意；
D、图中量筒的分度值为1mL，石块和水的总体积为30mL，则石块的体积小于30mL，故D不符合题意。
故选C。
14．C
【详解】A．由图像可知，导体A和B的电流与电压关系图像是正比例图像，可知，在电阻一定时，通过导体的电流与它两端电压成正比，电压是形成电流的原因，所以不能说电压与电流成正比，故A不符合题意；
B．导体的电阻是导体本身的一种性质，与导体的材料、长度、横截面积以及温度有关，与导体两端电压和电流无关，故B不符合题意；
C．由图像可知，电压相等时，通过A导体的电流大于B的电流，由可知，A的电阻小于B的电阻，故C符合题意；
D．由图像可知，当B两端电压为3.0V时，通过B的电流为0.3A，所以B的电阻


故D不符合题意。
故选C。

15．C
【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，能产生感应电流，这就是电磁感应现象．
【详解】AB．两图，磁感线从上到下，或从下到上竖直方向分布，无论导体向上还是向下运动时，都不是做切割磁感线运动，不能产生感应电流；
C．图中磁感线从左向右，且导体向上运动，能切割磁感线运动，所以能产生感应电流；
D．图中磁感线从左向右，导体也向右运动，不做切割磁感线运动，不能产生感应电流．
故选C．
16． 时间 直线
【详解】[1][2]“日晷”就是利用观察其日晷晷针的影子来判断时间的，由于是影子是由于光在沿直线传播过程中遇到不透明的物体而形成的，故“日晷”是光沿直线传播原理来计量时间的。
17． 2.65 3.4
【详解】[1]图中刻度尺的分度值为1mm，测量的起始端从1.00cm处开始，读出末端刻度值减去1.00cm即为物体长度，则物体长度为2.65cm。
[2]图中弹簧测力计的分度值为0.2N，根据指针所指示的刻度比3N多2个小格，则弹簧测力计的读数为3.4N。
18． 电磁波 电磁波
【详解】[1][2]由于电磁波能传递信息，5G通信是靠电磁波来传输信息的；WiFi无线网络也是利用电磁波来传递信息的。
19． 减小 增大
【详解】逃生安全锤有一端设计成锥形，是在压力一定时，通过减小受力面积来增大压强．
20． 地理南极 S
【详解】[1][2]地磁场的N极在地理的南极附近，S极在地理的北极附近。磁场的方向是从N极到S极，即从南到北。司南，它是用天然磁石磨制成的勺子，即其实质就是一块磁铁，其静止时其勺柄指向地理上的南极，即地磁的北极，所以勺柄为S极。
21． 6×105 100
【详解】[1]该电热水壶正常工作10min产生的热量为

故该电热水壶正常工作10min产生的热量为；
[2]根据可知，水的温度升高的温度为

由于是在标准大气压下，水的初温为25℃，水的沸点为100℃，故此时的水温为100℃。
22．
【详解】弹力的方向与物体形变的方向相反(与恢复形变的方向相同)，木块在斜面上时受到的弹力作用点在木块上，方向垂直于斜面向上；在水平面时所受弹力作用点在木块上，方向垂直于水平面向上，如下所示：

23．
【详解】由小磁针的指向，根据磁极间的相互作用规律得出通电螺线管的左端为S极，右端为N极，再根据右手螺旋定则得出电源的左端为正极，右端为负极。外部磁感线的特点从N极指向S极，如图所示：

24． 需要 底 温度保持不变，需要继续吸热 如图见解析
【详解】（1）[1]按规范要求，要使酒精灯的外焰加热，调节铁圈2的高度时，需要点燃酒精灯。
（2）[2]为使温度测量准确，铁圈1上挂的温度计的玻璃泡要完全浸没在水中，并且不能碰到烧杯壁或烧杯底。
（3）[3]由表格数据知，水在第3min开始，水不断吸收热量，温度保持98℃不变，所以此时水的沸点是98℃，分析数据可知水沸腾时的特点是：温度保持不变，需要继续吸热。
（4）[4]根据表格中数据，在时间和温度图像上描点，用光滑的曲线连接各点，在其他条件不变的情况下，仅将水的质量减少，重复（3）的实验步骤，相同时间水的温度变化更快，如图所示：

25． 右边 力臂 F1L1=F2L2（或动力×动力臂＝阻力×阻力臂） 使实验结论具有普遍性 左边
【详解】（1）[1][2]实验时，杠杆左端下沉，说明杠杆的重心在支点的左则，故重心应向右移动，因此应将如图甲所示杠杆右端的平衡螺母适当往右边调，直到杠杆在水平位置平衡，杠杆上标有刻度，目的在于方便测量力臂。
（2）[3]杠杆调节好后，进行了三次实验，实验情景如图乙、丙、丁所示，以两边钩码的重力分别为动力F1和阻力F2，对应的力臂为L1和L2，分析上述数据，可得出的杠杆的平衡条件是：F1L1=F2L2（或动力×动力臂＝阻力×阻力臂）。
（3）[4]本题为探究性实验，实验中多次实验，是为了得出普遍性结论，避免偶然性。
（4）[5]如果图丁中两边各减少一个钩码，杠杆左端
2G×4L=8GL
杠杆右端
G×6L=6GL
所以杠杆的左边向下倾斜。
26．    灯泡断路 右 调节滑动变阻器的滑片P的位置 0.75W S1
【详解】（1）[1]小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

（2）[2]闭合开关灯不亮、电流表无示数，可能是电路断路；电压表有示数，说明电压表与电源两端是连通的，电压表并联电路之外不存在断路；综合分析知电路故障原因是：小灯泡断路。
（3）[3]闭合开关时发现灯泡特别的亮，说明电路中电流较大，根据欧姆定律，电路中的电阻较小，这说明他在闭合开关前没有将滑动变阻器的最大阻值连入电路中，即没有将滑片移动最右端。
（4）[4][5]灯在额定电压下的功率为额定功率，为了测定灯泡的额定功率，应调节滑动变阻器的滑片，使电压表的读数为2.5V；图中电流表小量程分度值为0.02A，示数为0.3A，灯的额定功率

（5）[6][7]先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯与定值电阻并联的电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律求出灯的额定电流为

灯泡额定功率的表达式为

27．（1）2700N；（2）135J；（3）2025W；（4）33%
【详解】解：（1）燃气的平均压强为9.0×105Pa，活塞面积为30cm2燃气对活塞的平均压力
F=pS=9.0×l05Pa×30×10-4m2=2700N
（2）平均压力是2700N，活塞在汽缸中移动的距离是50mm等于0.05m，一个做功冲程中燃气对活塞做的功
W=Fs=2700N×0.05m=135J
（3）曲轴每转两圈对外做功一次，所以lmin转动1800周，要做功900次，所以

（4）该汽油机1min消耗汽油质量
m=ρV=0.8×103kg/m3×0.01×10-3m3=0.008kg
完全燃烧汽油产生的热量
Q=qm=0.008kg×4.6×107J/kg=3.68×105J
燃气1分钟对外做功900次，所以燃气在1分钟内做的功是
W=135J×900=121500J
汽油机的效率

答：（1）做功冲程中燃气对活塞的平均压力为2700N；
（2）一个做功冲程中燃气对活塞做的功是135J；
（3）汽油机的功率为2025W；
（4）该汽油机的效率是33%。
28．（1）100Ω；（2）0.6A~0.1A；0V~10V；（3）7W
【详解】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
（1）因当滑片P在某一端点时电流表示数为0.1A，当滑片P移动至某一位置时电流表示数为0.3A，因此当P在b点时，变阻器消耗的功率为1W，电流表示数为Ib=0.1A，由P=I2R可得，滑动变阻器的最大阻值为

（2）由P=I2R可得，当P在某一位置时，变阻器接入的电阻为

由可得，电源电压
U=I′R总=0.3A×(R1+20Ω)……①
P在b点时，电源电压
U=IbR=0.1A×(R1+100Ω)……②
联立①②可得：U=12V；R1=20Ω。当P在a点时，电流表的示数为

则电流表的示数变化范围为0.6A~0.1A；当P在a点时，电压表的示数为0V，当P在b点时，由可得，电压表的示数为
U2=IbR2最大=0.1A×100Ω=10V
则电压表的示数变化范围为0V~10V。
（3）当P在a点时，R1消耗的功率为
P1a=UIa=12V×0.6A=7.2W
当P在b点时，R1消耗的功率为
P1b=Ib2R1=(0.1A)2×20Ω=0.2W
故R1消耗的功率变化量为
ΔP=P1a-P1b=7.2W-0.2W=7W
答：（1）滑动变阻器的最大阻值为100Ω；
（2）电流表的示数变化范围为0.6A~0.1A；
电压表的示数变化范围为0V~10V；
（3）R1消耗的功率变化了7W。
29．（1）450N；（2）1.6×103kg/m3；（3）180W
【详解】（1）因为物体完全在水面下，排开水的体积
V排＝V＝4.5×10﹣2m3
受到的浮力
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×4.5×10-2m3＝450N
（2）物体在水中上升时，有用功为对动滑轮下面挂钩做的功（G﹣F浮）h；物体在水外上升时，有用功为对物体A做的功Gh；物体在水中上升时，滑轮组的机械效率

物体在水外上升时，滑轮组的机械效率

由题知，η1∶η2＝3∶4，F1∶F2＝1∶2，即

解得G＝720N，物体质量

物体的密度

（3）不计绳重、摩擦和水的阻力，绳端拉力


因为F1∶F2＝1∶2，所以

即
（720N﹣450N+G动）∶（720N+G动）＝1∶2
解得G轮＝180N，则

拉力端移动的速度
v＝0.2m/s×2＝0.4m/s
拉力功率
P2＝F2v＝450N×0.4m/s＝180W
答：（1）物体在水中受到的浮力为450N；
（2）物体的密度为1.6×103kg/m3；
（3）物体离开水面以0.2m/s的速度上升，人拉绳的功率为180W。
