2020年广西来宾市中考物理一模试题（含解析）

这是一份2020年广西来宾市中考物理一模试题（含解析），共24页。试卷主要包含了单选题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。

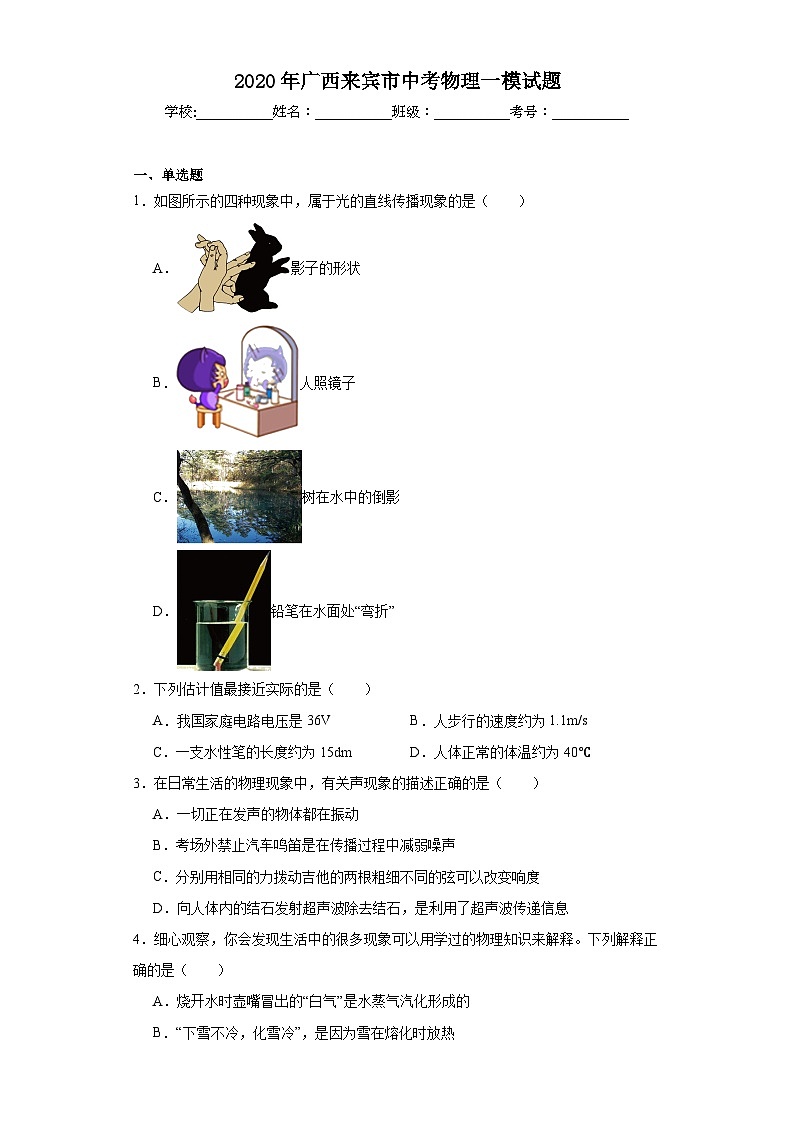

2020年广西来宾市中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．如图所示的四种现象中，属于光的直线传播现象的是（　　）
A．影子的形状
B．人照镜子
C．树在水中的倒影
D．铅笔在水面处“弯折”
2．下列估计值最接近实际的是（　　）
A．我国家庭电路电压是36V B．人步行的速度约为1.1m/s
C．一支水性笔的长度约为15dm D．人体正常的体温约为40℃
3．在日常生活的物理现象中，有关声现象的描述正确的是（　　）
A．一切正在发声的物体都在振动
B．考场外禁止汽车鸣笛是在传播过程中减弱噪声
C．分别用相同的力拨动吉他的两根粗细不同的弦可以改变响度
D．向人体内的结石发射超声波除去结石，是利用了超声波传递信息
4．细心观察，你会发现生活中的很多现象可以用学过的物理知识来解释。下列解释正确的是（　　）
A．烧开水时壶嘴冒出的“白气”是水蒸气汽化形成的
B．“下雪不冷，化雪冷”，是因为雪在熔化时放热
C．端午米粽飘香，我们能闻到米粽的香味，是由于分子做无规则运动
D．塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力

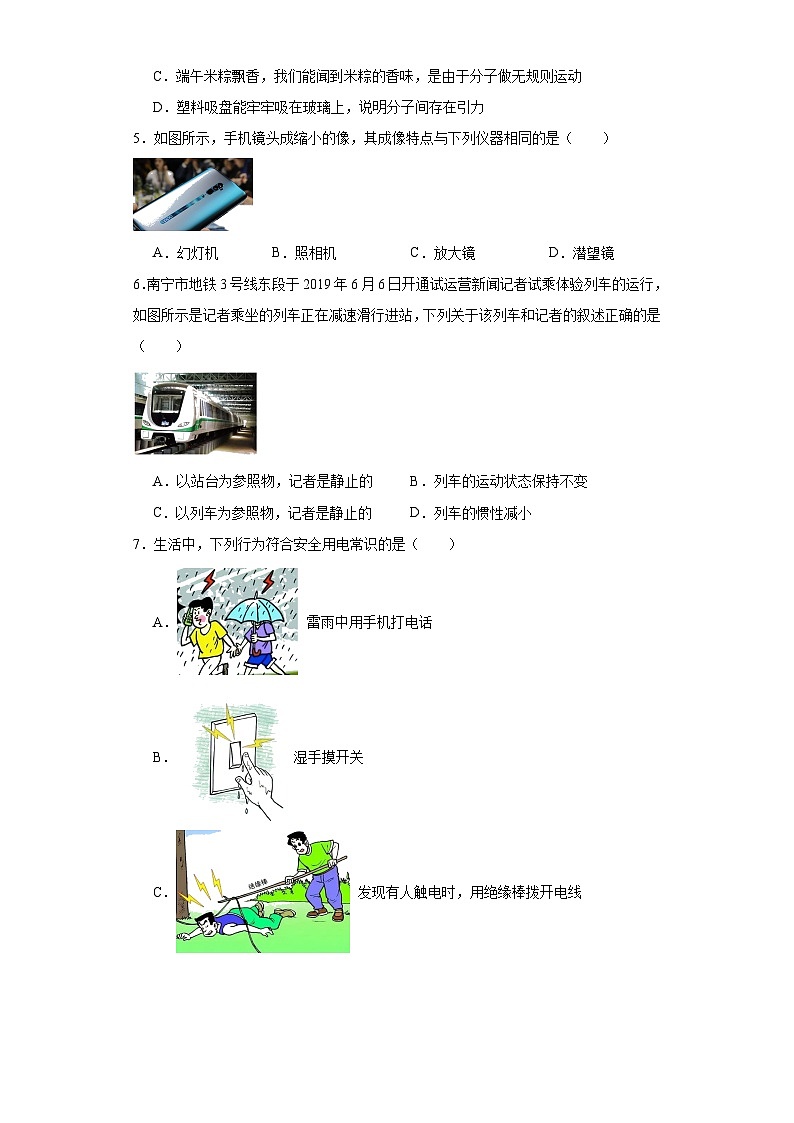

5．如图所示，手机镜头成缩小的像，其成像特点与下列仪器相同的是（　　）

A．幻灯机 B．照相机 C．放大镜 D．潜望镜
6．南宁市地铁3号线东段于2019年6月6日开通试运营新闻记者试乘体验列车的运行，如图所示是记者乘坐的列车正在减速滑行进站，下列关于该列车和记者的叙述正确的是（　　）

A．以站台为参照物，记者是静止的 B．列车的运动状态保持不变
C．以列车为参照物，记者是静止的 D．列车的惯性减小
7．生活中，下列行为符合安全用电常识的是（　　）
A．  雷雨中用手机打电话
B．  湿手摸开关
C．  发现有人触电时，用绝缘棒拨开电线
D．  同时使用多个大功率用电器

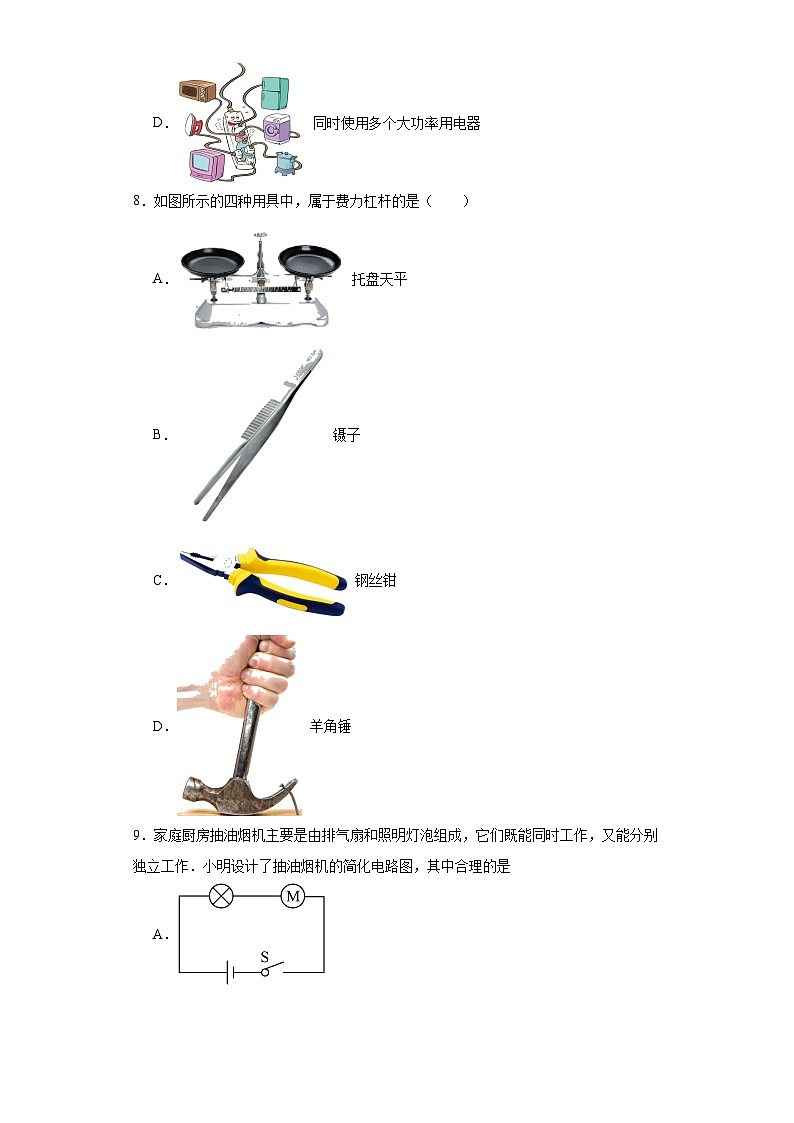

8．如图所示的四种用具中，属于费力杠杆的是（　　）
A． 托盘天平
B． 镊子
C． 钢丝钳
D． 羊角锤
9．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是
A．
B．
C．
D．
10．如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱．图中与电动平衡车驱动前行过程原理相同的是

A． B．
C． D．
11．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）

A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
12．现代农业利用喷药无人机喷洒农药，安全又高效，如图所示，喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷洒农药．此过程中，喷药无人机的

A．动能减小、重力势能减小
B．动能减小、重力势能不变
C．动能不变、重力势能减小
D．动能不变、重力势能不变
13．如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入装有红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h.不考虑温度的影响，把这个自制气压计从山下移到山上后(  )

A．h增大，瓶内气压大于外界气压
B．h减小，瓶内气压大于外界气压
C．h增大，瓶内气压小于外界气压
D．h减小，瓶内气压小于外界气压
14．如图所示是我国某新型万吨级导弹驱逐舰，其满载排水量达12500t，该驱逐舰在海上航行过程中，下列说法正确的是（　　）

A．驱逐舰所受浮力的方向是竖直向下的
B．满载时的排水量指的是驱逐舰所受的重力
C．发射导弹后，驱逐舰所受浮力变小
D．发射导弹后，驱逐舰会下沉一些
15．某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（  ）

A．电流表示数变小，输出信号电压Uab变大
B．电流表示数变大，输出信号电压Uab变大
C．电流表示数变小，输出信号电压Uab不变
D．电流表示数变大，输出信号电压Uab减小
16．为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到了几组数据并绘出了m-V图像，如图所示。下列说法正确的是（　　）

A．该液体密度为2g/cm3
B．该液体密度为 1.25g/cm3
C．量杯质量为40g
D．60cm3的该液体质量为60g

二、填空题
17．小付买了一盒“雪月饼”，为了保持低温，工作人员在月饼包装盒内装入了一定量的“干冰”。回到家中，打开包装盒，发现周围空气出现了“白雾”，这是因为“干冰”在_____过程中吸收热量，使空气中的水蒸气_____成了小雨滴。（两空均填物态变化名称）
18．第五代移动通信技术（5G）是未来物联网和移动互联网的无线高速通信技术，是目前各国电子科技巨头争相抢夺的高地。我国华为、中兴在5G技术的标准制定方面处于世界领先地位。如图所示，一台5G发射基站通过发射________（选填“电磁波”或“超声波”）向移动终端传输信息，同时，5G基站在通电工作的时候会产生热量，这个过程中电能转化为_____能。

19．风能属于_____（选填“可”或“不可”）再生能源，如图所示，风力发电是一种环保的电能获取方式，风力发电机的工作原理是_________现象。

20．2019年5月26日，在南宁市举办的“苏迪曼杯”国际羽毛球锦标赛决赛中，中国队以3∶0战胜日本队，如图甲所示，当羽毛球运动员用球拍击打到飞来的羽毛球时，毛球高速反向飞出，说明力可以改变物体的_________，如图乙所示，羽毛球运动员在球拍的手柄上捆上表面凹凸不平的手胶，目的是通过增大________的方式来_______（选填“增大”或“减小”）手与球拍手柄的摩擦力。

21．如图甲所示是某同学为探究电流与电压的关系设计的电路图，闭合开关S在将滑动变阻器的滑片P从a端移至b端的过程中，电流表和电压表的示数变化关系如图乙所示，由图像可知定值电阻R0的阻值是_____Ω，实验时，电源电压为3V且保持不变，当滑片P位于R的a端时，电流表的示数为________A，滑动变阻器消耗的电功率为_____W。

22．质量为50kg的工人要用如图甲所示的滑轮组将一批建筑材料运送到楼顶，滑轮组的机械效率随建筑材料所受重力变化的图象如图乙所示，若机械摩擦及绳重忽略不计，则动滑轮受到的重力为________N；该工人竖直向下拉绳子自由端运送建筑材料，当滑轮组的机械效率为50%时，人对地面的压力为________N，此滑轮组机械效率的最大值为________。


三、作图题
23．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

24．物体A静止在斜面上，请在图中画出A所受重力G和摩擦力f的示意图．设两个力的作用点都在图中O点，请在如图中作图．
( )


四、简答题
25．如图所示是我国最大的轮式装载机——广西柳工集团生产的12吨级轮式装载机，其综合性能跻身世界前列。为了避免装载机在松软的泥地里下陷过深，轮胎的胎面做得特别宽大，为什么这样设计？装载机在运作时，其发动机产生大量的热量，为了避免发动机温度过高，需要对它进行冷却，人们常选用水作冷却液，这是为什么？


五、实验题
26．在探究凸透镜成像规律的实验中：

如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距______cm：实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在______高度上．
实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的倒立、______的实像，生活中利用这个规律制成的光学仪器是______．
实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向方移动______选填“上”或“下”．
如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是______眼镜选填“近视”或“远视”．
27．小晴在沙滩上捡到一小块鹅卵石，想用学过的浮力知识测量它的密度，于是把它拿进实验室。由于缺少量筒，小晴设计了用天平、烧杯、水、细线测量鹅卵石密度的方案，如下。

（1）将天平放在 _______台上，把游码移到标尺 _________处，指针静止时如图甲所示，此时应将平衡螺母向 _____（选填“左”或“右”）调节，直到横梁水平平衡；
（2）用天平测量鹅卵石的质量，当指针指在 ____________时，天平水平平衡，砝码质量和游码位置如图乙所示，则鹅卵石的质量为 _________g；
（3）在烧杯中装入适量的水，用天平测出烧杯和水的总质量为60g；
（4）如图丙所示，仍将烧杯放在天平左盘中，用细线系着鹅卵石悬在烧杯里的水中，当天平水平平衡时，天平的示数为66.8g，则鹅卵石的体积为 ________cm3，鹅卵石的密度为 ________g/cm3（结果保留一位小数，ρ水＝1.0×103kg/m3）。
28．已知一个额定电压为2.0V的小灯泡正常发光时的电阻约为8Ω，小明想测量这个小灯泡的额定功率，实验室里有如下器材：一个电压表、一个电流表、一个开关，电压为3V的电源，一个标有“30Ω 1A”字样的滑动变阻器，导线若干。

（1）请用笔画线代替导线，将图甲所示电路连接完整（要求：向左滑动滑片时，滑动变阻器接入电路的阻值变小）；________
（2）小明连接好电路后闭合开关，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，此时电路中出现的故障是________；
（3）排除故障后，小明发现电压表没有损坏，便开始进行测量。他调节滑动变阻器滑片的位置，直到电压表的示数为2.0V，小灯泡正常发光，电流表的示数如图乙所示，则此时电路中的电流为_______A，该小灯泡的额定功率为________W；
（4）若在“测量小灯泡的电功率”实验中电压表发生故障，小明添加了阻值为R的定值电阻和若干开关，设计出如图丙所示的电路测量小灯泡的额定功率，已知电源电压为U，小灯泡的额定电压为U额，请帮他将实验步骤补充完整：
①闭合开关S1，将S2拨到触点“1”，移动滑动变阻器的滑片，使电流表的示数为________（用字母表示），小灯泡正常发光；
②_______，读出电流表的示数为I；
③小灯泡的额定功率P额＝________（用U、U额、R0、I表示）

六、计算题
29．电动汽车由于节能环保、用车成本低等优点，受到越来越多用户的喜爱。如图所示的电动汽车整车重为8000N，汽车轮胎与地面接触的总面积为4×10-2m2，该电动汽车在公路上匀速行驶时，受到的阻力是车总重的0.05倍。
（1）该电动汽车静止在水平地面上时对地面的压强多大？
（2）若驾驶员重50kg，则该电动汽车匀速行驶46km的过程中牵引力做的功是多少？
（3）如果一辆普通汽车发动机的热机效率为40%，那么做这些功需要消耗的汽油质量是多少？（q汽油＝4.6×107J/kg）

30．如图甲所示，电源电压恒为6V，额定电压均为6V的灯L1和L2的U-I图线如图乙所示，滑动变阻器铭牌上标有“18Ω 1.5A”的字样，电压表所接量程为0~3V，电流表所接量程为0~3A。
(1)灯泡L1正常发光时的电阻；
(2)两灯都正常发光时电流表的示数；
(3)电路的最大电功率和最小电功率。

31．某物理兴趣小组设计了一个探测湖底未知属性的矿石密度的装置，其部分结构如图甲所示，已知电源电压为6V，R0为定值电阻，滑动变阻器R的阻值随弹簧的拉力F变化关系如图乙所示，T为容器的阀门。某次探测时，水下机器人潜入100m深的湖底取出矿石样品M，返回实验室后，将矿石样品M悬挂于P点放入容器中并保持静止，打开阀门T随着水缓慢注入容器，电压表示数U随容器中水的深度h变化关系如图丙中的实 线所示，在电压表示的示数从2V变为4V的过程中，电流表的示数从0.4A变为0.2A（弹簧电阻忽略不计，矿石M不吸水，湖水密度与水相同）。求：
（1）水下机器人在100m深的湖底取样时受到水的压强；
（2）定值电阻R0的阻值；
（3）矿石M浸没时受到的浮力；
（4）矿石M的密度。


参考答案：
1．A
【详解】影子是由光沿直线传播形成的；人照镜子、树在水中的倒影是平面镜成像，属于光的反射；铅笔在水面处“弯折”是光在水与空气界面处发生了折射。
故选A。
2．B
【详解】A．我国家庭电路电压是220V，故A不符合题意；
B．正常人迈出一大步约为1m，用时约1s，故步行的速度约为1.1m/s符合实际情况，故B符合题意；
C．一支水性笔的长度约为15cm，故C不符合题意；
D．人的正常体温在36-37℃之间，故D不符合题意。
故选B。
3．A
【分析】（1）声音是由物体的振动产生的；
（2）防治噪声的途径有三个，分别在是声源处、在传播中和在人耳处；
（3）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调是声音的高低，由振动频率决定；响度是声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
（4）声音的利用有两个：一是利用声音传递信息，二是利用声音传递能量．
【详解】A、声音是由物体的振动产生的，所以一切正在发声的物体都在振动，故A正确；
B、考场外禁止汽车鸣笛是在声源处减弱噪声，故B错误；
C、分别用相同的力拨动两根粗细不同的弦可以改变吉他的音调，故C错误；
D、向人体内的结石发射超声波除去结石，说明声波能够传递能量，故D错误．
故选A．
【点睛】本题考查了学生对声音的产生，声源的三个特性--音调、响度、音色，以及声与能量的掌握，属于声学基础知识的考查，比较简单．
4．C
【详解】A．烧开水时壶嘴冒出的“白气”是由水蒸气液化而形成的小水滴，故A错误；
B．固态的雪熔化为液态的水，需要吸收热量，所以会有“下雪不冷，化雪冷”的感觉，故B错误；
C．端午节粽子飘香，是因为粽子香气中含有的分子是在不断运动的，向四周扩散，使人们闻到粽子的香气，故C正确；
D．塑料吸盘在大气压力作用下牢牢地吸在玻璃上，该现象与分子间的引力无关，故D错误。
故选C。
5．B
【详解】手机摄像头是一个凸透镜，使用手机摄像头扫描维码时，成倒立缩小的实像：
A．幻灯机利用凸透镜成倒立、放大的实像工作的，故A不符合题意；
B．照相机是利用凸透镜成倒立、缩小的实像工作的，故B符合题意；
C．放大镜是利用凸透镜成正立、放大的虚像工作的，故C不符合题意；
D．潜望镜是通过平面镜反射光线进行视线转移的一种装置，故D不符合题意。
故选B。
6．C
【详解】A．记者乘坐列车在减速进站过程中，记者和站台的之间的位置不断发生变化，以站台为参照物，记者是运动的，故A错误；
B．列车减速进站时，列车的速度越来越慢，所以列车的运动状态发生了变化，故B错误；
C．记者乘坐列车在减速进站过程中，记者和列车的之间没有位置变化，以列车为参照物，记者是静止的，故C正确；
D．惯性大小只与物体的质量有关，列车减速进站时，列车的质量不变，所以惯性不变，故D错误。
故选C。
7．C
【详解】A．雷雨天避免使用手机和上网，以防止电磁波引来雷电。故A不符合题意；
B．接在电路中的开关属于带电体，用湿手按开关时，生活用水属于导体，有可能使电流通过水传到人体，造成人体触电，十分危险。故B不符合题意；
C．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电。故C符合题意；
D．在同一个插座上同时使用了多个大功率的用电器，会使干路中的电流过大，容易发生电路火灾。故D不符合题意。
故选C。
8．B
【详解】A．托盘天平工作时，动力臂等于阻力臂，是等臂杠杆，故A不符合题意；
B．镊子工作时，动力臂小于阻力臂，是费力杠杆，故B符合题意；
C．钢丝钳工作时，动力臂大于阻力臂，是省力杠杆，故C不符合题意；
D．羊角锤工作时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选B。
9．D
【详解】A.两电器串联，不能独立工作，故A错误；B.两电器串联，不能独立工作，故B错误；C..两电器串联,S控制整个电路，S1控制电风扇，灯不能单独工作，故C错误；D.照明灯与风扇并联，且各自的支路有一个开关控制，灯与风扇能同时工作，又能分别独立工作，故D正确．故选D.
点睛：由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．
10．C
【详解】电动平衡车的无刷电机工作时，消耗电能，获得机械能，因此是将电能转化为机械能，从而获得动力．
A、是电磁感应原理，机械能转化为电能，故A错误；
B、通电导体的周围有磁场，是电流的磁效应，故B错误；
C、通电导体在磁场中受力的作用，电能转化为机械能，与电动平衡车驱动前行过程原理相同，故C正确；
D、是研究电磁铁磁性的大小与线圈匝数的关系，故D错误；
11．C
【详解】由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A，故应选C．
12．A
【详解】喷药无人机在农田上方沿水平方向匀速飞行，同时均匀喷洒农药．此过程中，无人机的速度不变，高度不变，质量变小，所以喷药无人机的动能减小、重力势能减小，故A符合题意，选项BCD不符合题意．
【点睛】根据影响动能和重力势能大小的因素判断动能和重力势能的变化是解题的关键．
13．A
【详解】由题意知瓶内气体压强等于玻璃管内水柱产生压强与大气压强之和，当把这个自制气压计从山下移到山上后，外界大气压强减小，故玻璃柱内水的压强增大才能与瓶内压强平衡，故h增大，瓶内压强始终大于外界气压．答案选A．
14．C
【详解】A．驱逐舰所受浮力的方向是竖直上的，故A错误；
B．满载时的排水量指的是驱逐舰排开水的质量，故B错误；
C．发射导弹后，排开水的重力减小，驱逐舰所受浮力变小，故C正确；
D．发射导弹后，排开水的重力减小，受到的浮力将变小，驱逐舰会上浮一些，故D错误。
故选C。
15．A
【详解】BD．由电路图知道，定值电阻与气敏元件串联，电流表测电路中的电流，输出信号即气敏元件的电压Uab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻的串联知道，总电阻变大，电路中的电流变小，即电流表示数变小，故BD错误；
AC．此时由欧姆定律的变形U=IR可知，R的电压变小，由串联电路电压的规律知道，输出信号电压Uab 会变大，故A正确，C错误，
故选A．
16．D
【详解】设量杯的质量为m杯，液体的密度为ρ，读图可知，当液体体积为V1=20cm3时，液体和杯的总质量
m总1=m1+m杯=40g
可得
ρ×20cm3+m杯=40g，﹣﹣﹣①
当液体体积为V1=80cm3时，液体和杯的总质量
m总2=m2+m杯=100g
可得
ρ×80cm3+m杯=100g，﹣﹣﹣②
①﹣②得：液体的密度ρ=1g/cm3，故AB错误；代入①得m杯=20g，故C错误；当液体的体积V3=60cm3，液体质量
m3=ρ×V3=1g/cm3×60cm3=60g
故D正确；故选D。

17． 升华 液化
【详解】[1][2]打开包装盒，发现周围空气出现了“白雾”，这是因为盒内的干冰发生升华现象，此过程中吸热，使温度降低，空气中的水蒸气遇冷液化为小水滴即“白雾”。
18． 电磁波 内
【详解】[1]5G发射基站通过发射电磁波向移动终端传输信息的。
[2]5G基站在通电工作的时候会产生热量，这就是电流的热效应，是电能转化为内能。
19． 可 电磁感应
【详解】[1]风能可以从自然界源源不断地获得，它们属于可再生能源。
[2]风力发电是利用电磁感应原理，将机械能转化为电能。
20． 运动状态 接触面的粗糙程度 增大
【详解】[1]当羽毛球运动员用球拍击打到飞来的羽毛球时，羽毛球高速反向飞出，说明力可以改变物体的运动状态。
[2][3]羽毛球运动员在球拍的手柄上捆上表面凹凸不平的手胶，目的是在压力一定时，通过增大接触面的粗糙程度来增大手与球拍手柄的摩擦力。
21． 5 0.6 0
【详解】[1]由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测R0两端的电压，电流表测电路中的电流。当滑片位于b端时，接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的电流I＝0.1A，R0两端的电压U0＝0.5V，由可得，定值电阻R0的阻值

[2]当滑片位于a端时，接入电路中的电阻为0，电路中的电流最大，由图乙可知，电路中的电流I＝0.6A。
[3]由图乙可知，电路中的电流I＝0.6A时，R0两端的电压U0′＝3V，因串联电路中总电压等于各分电压之和，所以，此时变阻器R两端的电压为0；由P＝UI可得，滑动变阻器消耗的电功率为0。
22． 300 300 80%
【详解】[1]机械摩擦及绳重忽略不计，则滑轮组的机械效率

由图乙可知，当提升的物重G＝300N时，滑轮组的机械效率为50%，即
50%＝
解得动滑轮的重力：G动＝300N。
[2]由图可知绳子承重段数n＝3，该工人竖直向下拉绳子自由端运送建筑材料，当滑轮组的机械效率为50%时，人施加的拉力

人受到的重力
G人＝m人g＝50kg×10N/kg＝500N
人对地面的压力
F压＝G人﹣F＝500N﹣200N＝300N
[3]因为人站在地面上向下拉绳子，所以人的最大拉力
F最大＝G人＝500N
机械摩擦及绳重忽略不计，由可得能提升的最大物重
G最大＝3F最大﹣G动＝3×500N﹣300N＝1200N
由于使用滑轮组提升的物重越大，滑轮组的机械效率越大，因为滑轮组的机械效率

所以此滑轮组机械效率的最大值

23．
【详解】由题要利用平面镜使此时的太阳光射入隧道内，即反射光线水平向右，由此画出反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，做法线的垂线即为平面镜的位置，则反射光线和入射光线的夹角为

反射角为反射光线与法线的夹角，反射角等于入射角，反射角为

平面镜以及反射角角度如图所示

24．
【详解】过物体的重心O作沿斜面向上的力，即摩擦力；过此点O作竖直向下的力，即为重力，如下图：

25．见解析，见解析
【详解】胎面很宽，是在压力一定时，通过增大受力面积来减小压强；装载机的发动机用水做冷却剂，是因为水的比热容较大，与同质量的其他物质相比，升高相同的温度时，水吸收的热量多，冷却效果最好。
26． 同一 放大 投影仪 上 远视
【详解】（1）根据平行光聚焦法，由图甲知道，亮点为焦点，焦点到光心的距离为就焦距，所以凸透镜的焦距是：f=20.0cm-10.0cm=10.0cm；实验前应调节烛焰、凸透镜、光屏三者的中心在同一高度上，是为了使像成在光屏中心；
（2）由图乙知道，此时蜡烛在刻度尺的10cm处，透镜在刻度尺的25cm处，所以物距是：u=25cm-10cm=15cm，由于2f＞u＞f，凸透镜会成倒立放大的实像，生活中利用这个规律制成的光学仪器是投影仪；
（3）由于凸透镜成倒立的实像，所以随着蜡烛由于燃烧逐渐变短，即相对于凸透镜物体向下移动，所以像会逐渐向上移动；
（4）根据题意知道，将一副眼镜放在蜡烛和凸透镜之间，使光屏上原来清晰的像变模糊了，又根据他只将光屏向靠近凸透镜的方向移动适当距离，就又在光屏上观察到蜡烛清晰的像知道，眼镜使成像提前了，即放置的是使光线会聚的凸透镜，所以这种眼镜是用来矫正远视眼的．
点睛：本题考查的是探究凸透镜成像规律的实验，涉及对实验器材的放置以及对凸透镜成像规律的应用，同时考查了对倒立实像的理解，但难度不大．
27． 水平 0刻度线 右 刻度盘的中线处 18.4 6.8 2.7
【详解】（1）[1][2]天平在使用前，需要将天平放在水平台上，把游码放到标尺左端的零刻线处。
[3]当指针静止时如图甲所示，即指针静止时指在分度盘中央刻度线的左侧，指针左偏平衡螺母右调，所以此时应将平衡螺母向右调节，直到横梁平衡。
（2）[4][5]当指针指在刻度盘的中线处时，天平水平平衡，图丙中标尺的分度值为0.2g，鹅卵石的质量是

（4）[6]由图丙可知，当天平平衡时，鹅卵石排开的水的质量为

由可得，排开水的体积为

[7]因鹅卵石完全浸没在水中，故鹅卵石的体积

由密度公式得鹅卵石的密度

28．    灯泡断路 0.26 0.52 再将开关S2拨到触点“2” U额×（I﹣）
【详解】（1）[1]滑片向左滑动时变阻器阻值变小，滑片接左下接线柱，把滑动变阻器与电流表串联接入电路，电压表并联在灯泡两端，实物电路图如图所示：

（2）[2]连接好电路的最后一根导线时，电压表指针立刻偏到最大刻度处，说明连接电路时没有断开开关；小灯泡不亮，可能电路存在断路或灯泡发生短路，电流表没有示数，说明电路存在断路，电压表指针指到最大刻度处，说明电压表与电源两端相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路。
（3）[3]由图示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.26A。
[4]根据串联电路电流处处相等，由可得，灯泡额定功率为

（4）①[5]闭合开关S1，将S2拨到触点“1”，此时电流表测定值电阻电流，要使灯泡正常发光，灯泡两端电压应为额定电压U额，此时定值电阻两端电压也是U额，要移动滑片，使电流表的示数为

②[6]再将开关S2拨到触点“2”，保持滑片的位置不动，读出电流表的示数I，此时电流表测量的是干路中的电流，则通过灯泡的电流为

③[7]灯泡额定功率的表达式为

29．（1）2×105Pa；（2）1.955×107J；（3）1.0625kg
【详解】解：（1）电动汽车静止在水平地面上对地面的压力
F＝G＝8000N
对地面的压强

（2）电动汽车匀速行驶过程中处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，电动汽车匀速行驶过程中受到的牵引力
F′＝f＝0.05G＝0.05×(8000N+50kg×10N/kg)＝425N
电动汽车匀速行驶46km的过程中牵引力做的功为
W＝F′s＝425N×46×103m＝1.955×107J
（3）由可得

由Q放＝mq可得，消耗的汽油质量为

答：（1）电动汽车静止在水平地面上对地面的压强为2×105Pa；
（2）该电动汽车匀速行驶46km的过程中牵引力做的功是1.955×107J；
（3）消耗的汽油质量是1.0625kg。
30．(1) 12Ω；(2) 1.5A；(3) 9W和2.4W。
【详解】(1)由题知，L1的额定电压为6V，由图像可知，灯泡L1正常发光时，通过L1的电流为0.5A，由可得L1的阻值为

(2)电源电压恒为6V，L1和L2的额定电压都为6V，要两灯都正常发光，电路中两灯应并联，由图知，三个开关应同时闭合，且变阻器接入电路的阻值为0，此时电流表测干路电流，由图像知，此时通过L2的电流为1A，由并联电路的电流特点知，电流表示数为
I=I1+I2=0.5A+1A=1.5A
(3)电源电压6V恒定，由可知，当电路中电阻最小时，电路消耗功率最大，因此当两灯并联时电路的总电阻最小电路消耗的总功率最大，L2的额定功率为：
P2=UI2=6V×1A=6W
电路消耗的最大功率为
P最大=P1+P2=3W+6W=9W
由图像知，电流变化相同时L1的电压变化较大，所以L1的电阻较大，由可知，当电路中电阻最大时电路消耗功率最小，由电路图知，当S和S1闭合时，L1和变阻器串联，电路中电阻最大；又因为电压表测变阻器两端电压，所以电压表示数最大为3V时，变阻器连入电路的阻值最大，此时电路消耗功率最小，此时L1两端电压为
U1=U-U滑大=6V-3V=3V
由图像知，通过它的电流为IL1=0.4A，所以电路消耗的最小功率为
P最小=UIL1=6V×0.4A=2.4W
答：(1)灯泡L1正常发光时的电阻为12Ω；
(2)两灯都正常发光时电流表的示数为1.5A；
(3)电路的最大电功率和最小电功率分别为9W和2.4W。
31．（1）1×106Pa；（2）10Ω（3）7.5N；（4）3×103kg/m3
【详解】解：（1）水下机器人在100m深的湖底取样时受到水的压强
p＝ρgh＝1.0×103kg/m3×10N/kg×100m＝1×106Pa
（2）由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流，由串联电路的电压特点知，R两端电压为2V时，电流表的示数为0.4A，R0为定值电阻，由欧姆定律可得

（3）当电压表示数为2V，电路中的电流：I1＝0.4A，滑动变阻器接入电路中的电阻

由图乙可知，此时拉力F1＝22.5N，当电压表示数为4V时，电路中的电流：I2＝0.2A，滑动变阻器接入电路中的电阻

由图乙可知，此时拉力F2＝15N，由于是往容器中缓慢注水，结合图丙可知：
①当容器内水的深度在0～h1时，矿石没有浸在水中，不受浮力，此时弹簧的拉力与重力平衡，拉力最大；
②当容器内水的深度在h1～h2时，矿石浸在水中受浮力的作用，水的深度增加，浮力增大，拉力减小；
③当容器内水的深度大于h2时，矿石浸没在水中，浮力最大且不变，此时拉力最小。结合上述分析可知：矿石的重
G＝F1＝22.5N
矿石浸没在水中时拉力为F2＝15N；根据称量法测浮力可知，矿石浸没在水中时受到的浮力
F浮＝G﹣F2＝22.5N﹣15N＝7.5N
（4）根据F浮＝ρ水gV排可得矿石的体积

矿石M的密度

答：（1）水下机器人在100m深的湖底取样时受到水的压强为1×106Pa；
（2）定值电阻R0的阻值为10Ω；
（3）矿石M浸没时受到的浮力为7.5N。
（4）矿石M的密度为3×103kg/m3。
