2020年广西贵港市港南区中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．为纪念某物理学家对科学的贡献，能量和功的单位都是用他的名字命名的，这位科学家是（　　）
A．牛顿 B．焦耳 C．安培 D．欧姆
2．关于声现象，下列说法正确的是（　　）
A．人们主要通过音调分辨鸟鸣声和流水声
B．鸟鸣声、流水声不是由振动产生的
C．渔船上安装的声呐系统是利用次声波确定鱼群的位置
D．贵港城区从2019年开始全面禁放鞭炮，这是在声源处减弱噪声
3．下列有关材料、信息、能源的说法正确的是（　　）
A．铀矿是可再生能源 B．光纤通信是利用光的反射传递信息的
C．LED灯核心元件的主要材料是超导体 D．不同频率的电磁波在真空中传播速度不同
4．关于安全用电，下列说法正确的是（　　）
A．发生电火灾时应立即用水将火扑灭
B．使用试电笔时，手可以接触笔尖金属体
C．不接触低压带电体，不靠近高压带电体
D．在野外遇到雷雨天气应就近到大树底下躲雨
5．生活中的很多现象可以用学过的物理知识可以解释，下列解释错误的是
A．天气很冷时，窗户玻璃上会出现冰花，这是一种凝固现象
B．“下雪不冷化雪冷”，这是因为雪在熔化时吸热
C．游泳后，刚从水中出来，感觉比较冷，这是因为人身上的水分蒸发带走热量
D．取出在冰箱中被冷冻的冰糕，放一会儿，发现包装外层出现小水珠，这是一种液化现象

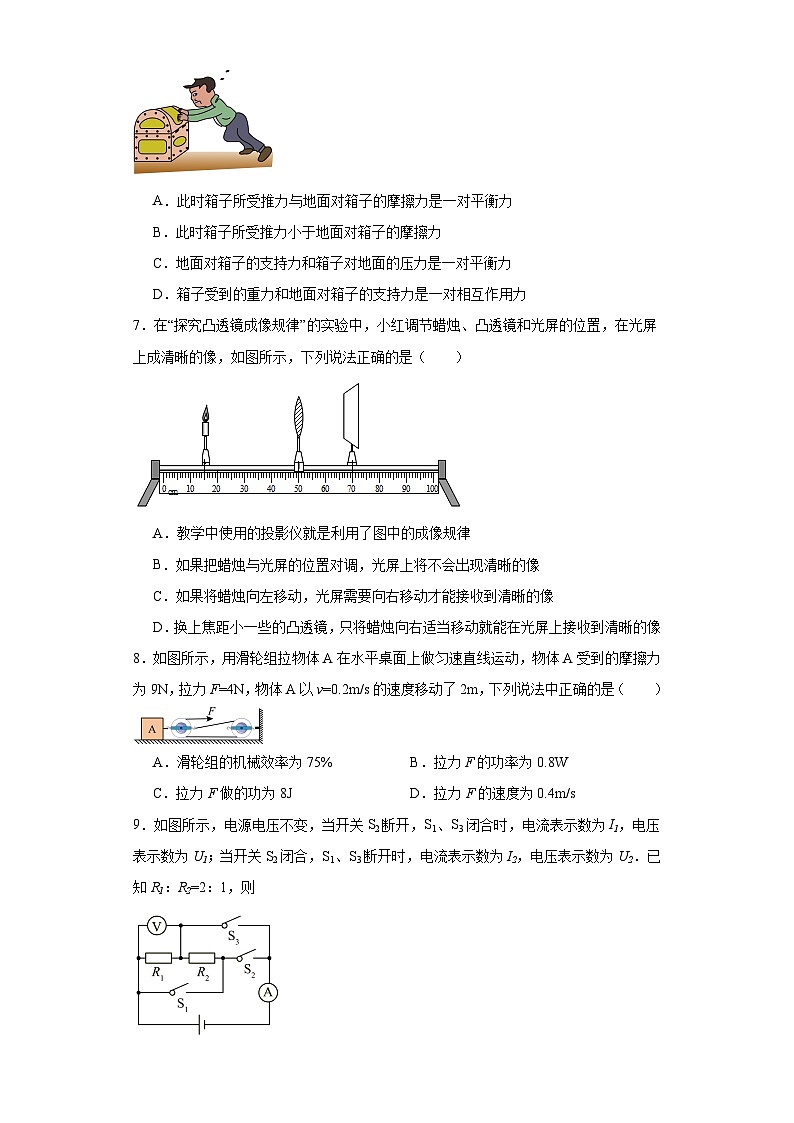

6．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子没有运动，不考虑箱子的大小，下列说法正确的是（　　）

A．此时箱子所受推力与地面对箱子的摩擦力是一对平衡力
B．此时箱子所受推力小于地面对箱子的摩擦力
C．地面对箱子的支持力和箱子对地面的压力是一对平衡力
D．箱子受到的重力和地面对箱子的支持力是一对相互作用力
7．在“探究凸透镜成像规律”的实验中，小红调节蜡烛、凸透镜和光屏的位置，在光屏上成清晰的像，如图所示，下列说法正确的是（　　）

A．教学中使用的投影仪就是利用了图中的成像规律
B．如果把蜡烛与光屏的位置对调，光屏上将不会出现清晰的像
C．如果将蜡烛向左移动，光屏需要向右移动才能接收到清晰的像
D．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像
8．如图所示，用滑轮组拉物体A在水平桌面上做匀速直线运动，物体A受到的摩擦力为9N，拉力F=4N，物体A以v=0.2m/s的速度移动了2m，下列说法中正确的是（　　）

A．滑轮组的机械效率为75% B．拉力F的功率为0.8W
C．拉力F做的功为8J D．拉力F的速度为0.4m/s
9．如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则

A．
B．
C．
D．
10．如图所示，甲、乙两个相同的薄壁圆柱形容器里分别装有酒精与水（ρ酒精＜ρ水），放在水平桌面上，液面相平。若将一小球轻放入酒精中，小球悬浮在酒精中，此时甲杯底受到液体的压强为p甲，甲杯底受到液体的压力为F甲；若将这个小球轻放入乙杯中，待小球静止时，乙杯底受到液体的压强为p乙，乙杯底受到液体的压力为F乙。则（　　）

A．p甲＜p乙 B．p甲＝p乙 C．F甲＝F乙 D．F甲＞F乙

二、填空题
11．夏日清晨，阳光明媚，周末小明和妈妈一同来到了湖边散步，岸上拉着母子俩长长的影子，湖中柳影摇曳，小明指着自己的影子对妈妈说这是光的________形成的，又指着湖中柳树的倒影说这是光的______形成的．
12．如图1所示，机械停表的示数为______s；图2所示中物体A重为______N。

13．2018年5月21日5点28分，西昌卫星发射中心用长征四号丙运载火箭，成功发射嫦娥四号中继星“鹊桥”，发射过程中，“鹊桥”外壳的内能_______（选填“增大”、“不变”或“减少”），这是通过______的方法使之内能发生改变的；发射过程中，“鹊桥”的重力势能______（选填“增大”、“不变”或“减少”）．
14．运动员用力拉弓，松手后，拉弯的弓能将箭射出，说明力能改变物体的_______，飞出去的箭相对于运动员来说是_______的。
15．在新冠肺炎疫情期间，护士给病人输液时，药水瓶上插着两根管，一根给病人输液，另一根通过瓶盖扎进瓶内药水中，如图所示，这根“闲置”管是为了利用 ________ ；而注射器的针尖做得很尖是通过减小受力面积来 _______ 压强。

16．如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏．若只闭合S1，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____．（以上两空均选填“变大”、“变小”或“不变”）

17．生活中离不开发电机和电动机，如图所示，图______是发电机的原理图，与扬声器原理相同的是图______。

18．如图所示为小朋友从滑梯滑下后，出现了“怒发冲冠”的情景．产生这种现象的原因是小朋友从滑梯滑下时发生了_____现象，使头发带上了_____（填“同种”或“异种”）电荷互相排斥而张开．

19．如图甲所示，弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F与其下表面浸入液体中的深度h之间的关系如图乙所示。则物块浸没时受到的浮力为______N，物块刚好浸没在液体中时其下表面所受的压强为______Pa。（g取10N/kg）

20．如图所示，电源电压恒定不变，电阻R1的阻值为30Ω，小灯泡L标有“9V，4.5W”字样(小灯泡的电阻不变)．只闭合开关S，滑动变阻器的滑片P移至最右端时，小灯泡L恰好正常发光，则电源电压为_____V；闭合开关S、S1、S2，滑片P移至最左端时，电路消耗的总功率为8.1W；只闭合开关S，移动滑片P，当滑动变阻器消耗的电功率为1W时，小灯泡消耗的电功率为_____W．


三、作图题
21．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．

22．如图所示，一木块沿斜面向下滑动，请画出木块所受力的示意图。


四、填空题
23．在图中，已知静止在通电螺线管左端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“＋”“－”号标出电源的正负极．
( )( )


五、实验题
24．小明用小车、长木板、刻度尺、秒表、木块等器材“探究小车沿斜面滑下时速度的变化”，实验设计如图所示，让小车从斜面的A点由静止滑下并开始记时，分别测出小车到达B点和C点的时间tB、tC。

（1）经测量，AB段长度为______cm，tB=3.0s，tC=5.0s，则小车在BC段的平均速度为______cm/s。
（2）本实验小车沿斜面滑下的过程中做______（选填“加速”或“减速”）运动。
25．如图甲、乙、丙所示，小明利用小桌、海绵、砝码等探究影响压力作用效果的因素。

(1)本实验是通过观察______来比较压力作用效果的；
(2)通过比较图甲、乙，说明______，压力的作用效果越明显；
(3)通过比较图______（填序号），说明压力一定时，受力面积越小，压力的作用效果越明显；
(4)将该小桌和砝码放在如图丁所示的木板上，则图丙中海绵受到的压强p和图丁中木板受到的压强p′的大小关系为p______p′（选填“＞”“＜”或“＝”）；
(5)实验时，小明将小桌换成砖块，并将砖块沿竖直方向切成大小不同的两块，如图戊所示，发现它们对海绵的压力作用效果相同。由此得出的结论是压力的作用效果与受力面积无关。你认为他在探究过程中存在的问题是______。
26．小志和小丽分别利用如图甲所示装置探究“水的沸腾特点”，根据实验数据绘制出如图丙所示的图像。

（1）某时刻温度计示数如图乙所示，其温度是______℃；
（2）由图丙可知：①水的沸点低于100℃，原因是当时气压______（选填“高于”、“等于”或“低于”）1标准大气压。②水沸腾时继续吸热，温度______；
（3）如图丁所示，图______（选填“A”或“B”）是水沸腾前的情况。
27．某实验小组用图甲所示的电路进行“探究电流与电阻的关系”实验。其中电源电压为4.5V，滑动变阻器（A：“20Ω 2A”、B：“50Ω 1A”），电路中各元件完好无损。

（1）连接电路时开关必须______；闭合开关前，滑动变阻器滑片P应置于最______端（选填“左”或“右”）；
（2）某同学检查电路时，发现所连接的电路存在一处错误，如图乙所示，请你在错误的导线上画“×”，用笔画线代替导线，画出正确的连线；______
（3）排除故障后，先将5Ω电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，电流表的示数如图丙所示，此时电流的大小为______A；
（4）接下来断开开关，用10Ω的电阻替换5Ω的电阻，闭合开关，应向______（选填“左”或“右”）端移动滑片，直至电压表示数为______V时，读出此时电流表的示数；再改用15Ω的电阻继续实验，要完成此实验，滑动变阻器应选择______（选填“A”或“B”）。分析如表的实验数据可得出结论：
实验次数
1
2
3
R/Ω
5
10
15
I/A

0.15
0.1
当导体两端的电压一定时，通过导体的电流与导体的电阻成______；
（5）滑动变阻器在本实验中的作用：①保护电路，②______。

六、计算题
28．天然气是一种比较清洁的能源，其热值为8.4×107J/m3。李红放学回家，她妈妈叫她烧开水。如果井水的温度是20℃，往锅里倒入2kg的水，水的比热容是4.2×103J/（kg·℃）。
求：（1）把锅里的水烧开，水需要吸收多少热量？（设当时气压为1标准大气压）
（2）如果水吸收的热量只占天然气完全燃烧放出热量的50%，那么李红同学这次烧水需要消耗多少m3天然气？
29．如图所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，R1=20Ω，滑动变阻器R2的规格为“100Ω  1A”。
(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。

30．如图甲所示，将边长都为10cm的正方体物块A和B用细线（质量忽略不计）连接在一起，放在水中，A和B恰好悬浮在水中某一位置，此时容器中水的深度为40cm，B下表面距容器底6cm。当把细线轻轻剪断后，物块A上升，物块B下沉，最后A漂浮在水面上静止，且A露出水面的体积是它自身体积的，B沉到容器底后静止（物块B与容器底不会紧密接触），如图乙所示。（A和B都不吸水，ρ水=1.0×103kg/m3，g取10N/kg）求：
(1)甲图中物块B下表面受到水的压强；
(2)物块A的密度；
(3)图乙中物块B对容器底部的压强；
(4)物块B从图甲位置下落到图乙位置的过程中重力对物块B做的功。


参考答案：
1．B
【详解】A．物理学家牛顿创立的万有引力理论，则使人们能用统一的理论来认识天体运动，宇宙是一个有层次的天体系统，故A不符合题意；
B．焦耳是英国伟大的物理学家，在热学、热力学和电学方面有着突出的贡献，发现了功和能的定量关系及著名的焦耳定律。后人为纪念他，用他的名字命名功和各种能量的单位，故B符合题意；
C．1820年法国物理学家安培发现了电流间的相互作用力，并提出了著名的安培定律，故C不符合题意；
D．欧姆发现了欧姆定律，得出了电流与电压、电阻的关系，故D不符合题意。

故选B。
2．D
【详解】A．鸟鸣声和流水声是不同材质、构造的发声体发出的，所以声音的音色不同，故A错误；
B．声音是由物体振动产生的，所以鸟鸣声、流水声都是振动产生的，故B错误；
C．超声波具有较强的穿透性，并且能够传递信息，所以声呐是利用超声波确定鱼群位置，故C错误；
D．禁放鞭炮，这是在声音的产生环节，即声源处减弱噪声，故D正确。
故选D。
3．B
【详解】A．铀矿是短期内不能从自然界得到补充的能源，是不可再生能源，故A错误；
B．光纤通信是利用携带信息的激光从光导纤维的一端射入，经内壁多次反射，从另一端射出，这样就把它携带的信息传递到了远方，故B正确；
C．LED灯的核心元件是发光二极管，制作二极管的材料是半导体材料，故C错误；
D．不同频率的电磁波在真空中传播速度是相同的，故D错误。
故选B。
4．C
【详解】A．发生电火灾时，如果用水来灭火，由于生活用水是导电的，很容易造成救火人员触电，故A错误；
B．使用测电笔时，要用手接触笔尾金属体，才能辨别出火线、零线，但手不能接触笔尖金属体，否则可能会发生触电事故，故B错误；
C．安全用电的原则是：不接触低压带电体，不靠近高压带电体，故C正确；
D．在大树下避雨，因为大树和人体都是导体，雷电极易通过突起的大树传向人体而造成雷击事故，故D错误。
故选C。
5．A
【详解】A．冬天，冰花是由室内的水蒸气遇冷凝华形成的，会出现窗户玻璃内表面，故该选项说法不正确；
B．“下雪不冷化雪冷”，这是因为雪在熔化时吸热，导致气温较低，故该选项说法正确；
C．从水中出来，感觉比较冷，这是因为人身上的水分蒸发带走人体上的热，故该选项说法正确；
D．取出冰箱中被冷冻的冰糕一会儿，发现包装外层出现小水珠，这是一种液化现象，故该选项说法正确．
6．A
【详解】AB．箱子没有运动，说明箱子处于静止状态，水平方向上受力平衡，即箱子所受推力与地面对箱子的摩擦力是一对平衡力，箱子所受推力等于地面对箱子的摩擦力，故A正确，B错误；
C．地面对箱子的支持力和箱子对地面的压力作用在两个物体上，是一对相互作用力，故C错误；
D．箱子受到的重力和地面对箱子的支持力作用在同一物体上，是一对平衡力，故D错误。
故选A。
7．D
【详解】A．由图可知，此时的距物大于像距，成倒倒立、缩小的实像，应用于照相机，故A错误；
B．光在折射时光路可逆，图中物距大于像距，成倒立、缩小的实像，保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像，故B错误；
C．如果将蜡烛向左移动，物远像近像变小，光屏需要向左移动才能接收到清晰的像，故C错误；
D、当更换一个焦距小（即会聚能力强）的凸透镜进行实验时，此时清晰的像在光屏的左侧，若不移动光屏，应将蜡烛向右移动，此时物距减小、像距增大，也可以在光屏上呈现清晰的像，故D正确。
故选D。
8．A
【详解】AC．有用功
W有用＝fs＝9N×2m＝18J
由图可知，动滑轮上绳子的有效股数为3，拉力F做的功
W总＝Fs′＝4N×3×2m＝24J
滑轮组的机械效率

故A正确，C错误；
BD．由于n＝3，根据滑轮组的特点可知，绳子自由端移动的速度
v绳＝3v＝3×0.2m/s＝0.6m/s
拉力F的功率

故BD错误。
故选A。
9．D
【详解】电源电压不变，当开关S2断开，S1、S3闭合时，电路是R1和R2的并联电路，电压表测并联电压，即电源电压，所以U1=U，电流表测电路电流，则
；
当开关S2闭合，S1、S3断开时，电路是R1和R2的串联电路，电压表测R1的电压，
电流表测电路电流，则
，
电压表示数
U2=I2R1=×2 R2=，
则电压的比值：
，
电流的比值：
，
故D正确．
10．A
【分析】本题考查了物体浮沉条件和压强公式的应用，一定要掌握物体浮沉情况与密度的关系，同时要搞清不同状态下（漂浮、悬浮）物体所受重力与浮力的大小关系。
【详解】由题可知，甲、乙两个相同的薄壁圆柱形容器里分别装有酒精与水（ρ酒精＜ρ水），放在水平桌面上，液面相平，所以，酒精和水的体积相同，
由可知

将一小球轻放入酒精中，小球悬浮在酒精中，小球在水中漂浮，则根据物体的浮沉条件可知

因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只小球在两杯中受到的浮力相等，都等于小球的重力；
由于容器是薄壁圆柱形容器，则液体对容器底产生的压力等于液体的重力，
所以


则

由于甲、乙两个容器是相同的薄壁圆柱形容器，则容器的底面积相同，
所以根据可知

AB．由以上可知，故A符合题意，B不符合题意；
CD．由以上可知，故CD均不符合题意。
故选A。
11． 直线传播 反射
【详解】根据题意知道，小明看见的自己在地面上留下的影子，是由于光的直线传播引起的；水面相当于一平面镜，当光遇到水面时会发生反射，所以柳树的倒影是光发生反射形成的虚像．
12． 32 1.2
【详解】[1]小表盘的分度值为0.5min，分针偏向1min，说明表针在走第二圈，即秒针在32s处，所以停表的时间为32s。
[2]该弹簧测力计的分度值为0.2N，此时的示数为1.2N，则物体A重力为1.2N。
13． 增大 做功 增大
【详解】发射过程中，“鹊桥”不断加速升空，由于受到空气的阻力作用，所以要克服摩擦做功，“鹊桥”的内能会增大，这是通过做功的方法改变物体的内能的；随着“鹊桥”的高度越来越高，它的重力势能不断增大．
14． 运动状态 运动
【详解】[1][2]运动员用力拉弓，松手后，拉弯的弓能将箭射出，说明力可以改变物体的运动状态。飞出去的箭相对于运动员的位置不断发生变化，所以飞出去的箭相对于运动员来说是运动的。
15． 大气压强 增大
【详解】[1]输液时，通过瓶盖扎进瓶内的闲置管是为了利用大气压强，从而将药水压进人体血管内。
[2]注射器的针尖做得很尖是通过减小受力面积从而增大压强，让针尖更容易扎入皮肤内。
16． 变小 不变
【详解】[1]电源电压恒定，若只闭合S1，时，灯泡与滑动变阻器串联，电压表测滑动变阻器的电压，移动滑片P，使灯泡变亮的过程中，则滑动变阻器阻值减小，分压减少，即电压表的示数变小；
[2]只闭合S2时，电路中只有R工作，电流表测R的电流，S1和S2同时闭合时，电流表仍测R的电流，故电流表的示数不变．
17． 乙 丁
【详解】[1]发电机是利用电磁感应现象的原理工作的，闭合电路的一部分导体做切割磁力线运动，故乙是发电机的原理图。
[2]扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，将电信号转化成声信号，即利用磁场对电流的力的作用的原理工作的，故丁是电动机原理，故与扬声器原理一致。
18． 摩擦起电 同种
【详解】[1][2]小朋友从滑梯滑下时，身体与滑梯发生摩擦，发生了摩擦起电现象，并且使头发带上了同种电荷，而同种电荷相互排斥，所以出现了“怒发冲冠”的情景．
19． 9 900
【详解】[1]弹簧测力计示数为15N，此时正方体在空气中，根据二力平衡条件可知

从h＝10cm开始，弹簧测力计示数为6N不变，说明此时正方体已经浸没在水中，则物块浸没时受到的浮力为

[2]由图像可知，物块从刚浸入液体到完全浸入，物块浸入深度h＝10cm，即正方体物块的边长为10cm，物块的体积为

物块完全浸没在液体中，故物块排开水的体积为
V排＝V＝1×10﹣3m3
由F浮＝ρ液V排g可得，液体的密度为

物块刚好浸没在液体中时其下表面所受的压强为

20． 9 2
【详解】根据实物图画出电路图如下：

第一空．只闭合开关S，滑动变阻器的滑片P移至最右端时，电路中只有灯泡，
又小灯泡L恰好正常发光，所以电源电压U＝U额＝9V；
第二空．小灯泡L标有“9V，4.5W”字样，则灯泡电阻:
RL＝=＝18Ω，
只闭合开关S，灯泡与滑动变阻器串联，电流相同，都为I，
则灯泡此时电压IRL，滑动变阻器电压为9V﹣IRL，
滑动变阻器消耗的电功率为：
P滑＝U滑I＝（9V﹣IRL）I＝（9V﹣I×18Ω）×I＝1W，
整理得，18I2﹣9A×I+1A2＝0，
解得I1＝A，I2＝A，
又有闭合开关S、S1、S2，滑动变阻器与R1并联，滑动变阻器在最大阻值处，电路总功率8.1W，
P1+P滑′＝8.1W，
＝8.1W，则滑动变阻器最大阻值R滑＝15Ω，
当只闭合开关S，移动滑片P，滑动变阻器与灯泡串联时，因为灯泡电阻一定大于滑动变阻器电阻，所以灯泡电压大于滑动变阻器电压，
故此时电路电流应为I1＝A，
小灯泡消耗的电功率为：PL＝I2RL＝（）2×18Ω＝2W．
21．
【详解】因为平面镜成像的特点是：像与物关于平面镜对称，所以，先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如下图：

【点睛】本题考查的是平面镜成像的相关作图，在作出物体在平面镜中所成的像时，要先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像．
22．
【详解】木块受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F，方向垂直于接触面向上，还受到斜面对木块的摩擦力f，方向沿斜面向上。重力、支持力和摩擦力共同作用使木块下滑，各力的作用点可画在木块的重心上。如图所示：

23． +（左） -（右）
【分析】根据磁极间的相互作用，可以确定通电螺线管的磁极；在磁体周围的磁感线都是由磁体的N极出来，回到S极；根据安培定则判定电源正负极．
【详解】由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的螺线管左端一定是S极，其右端为N极；根据图示的线圈绕向和螺线管的N极，利用安培定则可以确定螺线管中电流的方向是从螺线管的左端流入，右端流出，因此电源的左端为正极，右端为负极；在磁体周围的磁感线方向从N极指向S极．如下图所示：

【点睛】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个可以确定第三个．在此题的第二问中就是间接告诉了磁场方向和线圈绕向来确定电流方向．
24． 40.0 20.0 加速
【详解】（1）[1]图中最小刻度值为1cm；A端刻度值为80.0cm，B端刻度值为40.0cm，AB段长度为
sAB＝80.0cm﹣40.0cm＝40.0cm
[2]由图知，BC段的路程
sBC＝40.00cm﹣0.0cm＝40.0cm
小车通过BC段的时间
t＝tC﹣tB＝5.0s﹣3.0s＝2.0s
小车通过BC段的平均速度

（2）[3]小车通过AB段的平均速度

从AB段和BC段的平均速度大小来看，小车从斜面上向下运动时的速度在增大，因此小车在整个运动过程中做加速直线运动。
25． 海绵的凹陷程度 受力面积一定时，压力越大 乙、丙 ＝ 没有控制压力的大小相同
【详解】(1)[1]因为压力作用效果直接看不出来，所以通过观察海绵的凹陷程度来比较压力作用效果。
(2)[2]观察图甲、乙可以看到，受力面积是一样的，乙的压力更大，海绵凹陷程度更明显，因此说明受力面积一定时，压力越大，压力的作用效果越明显。
(3)[3]在探究受力面积和压力作用效果的关系时应控制压力相等，受力面积不等，因此选用图乙与图丙，说明压力一定时，受力面积越小，压力的作用效果越明显。
(4)[4]由图丙和图丁可以看到，压力是相同的，受力面积也相同，由P=可知，海绵受到的压强等于木板受到的压强，即p=p′。
(5)[5]小明将小桌换成砖块，并将砖块沿竖直方向切成大小不同的两块时，受力面积变小的同时，压力同样也减小了，因此探究过程中存在的问题是没有控制压力的大小相同。
26． 68 低于 保持不变 B
【详解】（1）[1]温度计的分度值是1℃，此时是零上，液柱上表面对准了60℃上面第8个小格处，读作68℃。
（2）[2][3]由丙图可知，两次实验的水先后从第6、9分钟开始沸腾，在这个过程中，水尽管不断吸热，温度保持不变，这个不变的温度就是水的沸点，大小为98℃。由于气压越低，沸点越低，所以当地的大气压低于1个标准大气压。
（3）[4]沸腾前，气泡上升时，气泡内的水蒸气遇冷液化，使得气泡体积变小。故B是水沸腾前的情况。
27． 断开 右 见解析 0.3 右 1.5 B 反比 控制定值电阻两端的电压不变
【详解】（1）[1][2]为了保护电路，连接电路时开关必须断开；闭合开关前，滑动变阻器滑片P应置于阻值最大处，即最右端。
（2）[3]原电路中，电流表连接错误，电压表串联在电路中是错误的，电流表应与电阻串联，电压表应与电阻并联，如下图

（3）[4]排除故障后，先将5Ω电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，电流表的示数如图丙所示，电流表选用小量程，分度值为0.02A，此时电流的大小为0.3A；
（4）[5]6]由欧姆定律知道，（3）中，电压表示数为
UV＝IR＝0.3A×5Ω＝1.5V
根据串联分压原理知道，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律知道，应增大滑动变阻器分得的电压，由分压原理知道，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，直至电压表示数为1.5V。
[7]此时，读出此时电流表的示数，电阻两端的电压始终保持UV＝1.5V，根据串联电路电压的规律，变阻器分得的电压
U滑＝U﹣UV＝4.5V﹣1.5V＝3V
变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入15Ω电阻时，变阻器连入电路中的电阻为
R滑＝2×15Ω＝30Ω
故为了完成整个实验，应该选取最大阻值至少30Ω的滑动变阻器，选B。
[8]分析下表的实验数据知道，电阻增大为原来的几倍，通过的电流减小为原来的几分之一，即当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
（5）[9]滑动变阻器可以控制定值电阻两端的电压不变。
28．（1）6.72×105J；（2）0.016m3
【详解】解：（1）1标准大气压，水的沸点为100℃，水吸收的热量

（2）由题知

天然气完全燃烧放出的热量

由得，天然气的体积

答：（1）把锅里的水烧开，水需要吸收6.72×105J的热量；
（2）李红同学这次烧水需要消耗0.016m3天然气。
29．（1）8V（2）50Ω（3）40Ω～100Ω
【详解】(1)闭合开关S1，断开开关S2、S3，电路为只有R1的简单电路，此时I=0.4A，则电源电压：U=IR1=0.4A20Ω=8V；
(2) 闭合开关S3，断开开关S1、S2，R2和R3串联，电压表测滑动变阻器两端的电压，即U滑=4V，滑动变阻器滑片置于中点位置时，R3==50Ω,此时电路中的电流为：I’===0.08A, R3两端电压为U3=U-U滑=8V-4V=4V,则R3的阻值为：R3===50Ω;
(3)闭合开关S1、S2和S3，R1和R3并联，电流表的量程为0～0.6A，因此电路中最大电流为0.6A，由(1)知，通过R1的电流为0.4A，则通过R2的电流为I2=Imax-I1=0.6A-0.4A=0.2A,
则滑动变阻器R2的最小取值为：Rmin===40Ω, 滑动变阻器滑到最大值时，电流表和电压表都是安全的，因此滑动变阻器R2的阻值取值范围为40Ω~100Ω．
30．(1)3.4 ×103Pa；(2)0.6×103kg/m3；(3)400Pa；(4)0.84J
【详解】(1)甲图中物块B下表面水的深度

物块B下表面受到水的压强

(2)乙图中A物体漂浮在水面上，由题意可得

A露出水面的体积是它自身体积的，故A排开水的体积为它自身的，则结合重力公式和阿基米德原理可得

解得

(3)A的体积

A的重力

甲图中对A、B受力分析，可得


解得GB=14N，图乙中物块B对容器底部的压力

图乙中物块B对容器底部的压强

(4)物体B下落的高度h为0.06m，则重力对物块B做的功
W=GBh=14N×0.06m=0.84J
答：(1)甲图中物块B下表面受到水的压强是3.4 ×103Pa；
(2)物块A的密度是0.6×103kg/m3；
(3)图乙中物块B对容器底部的压强是400Pa；
(4)物块B从图甲位置下落到图乙位置的过程中重力对物块B做的功是0.84J。
