2020年广西北海市中考物理一模试题（含解析）

这是一份2020年广西北海市中考物理一模试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，简答题，实验题，计算题，综合题等内容，欢迎下载使用。

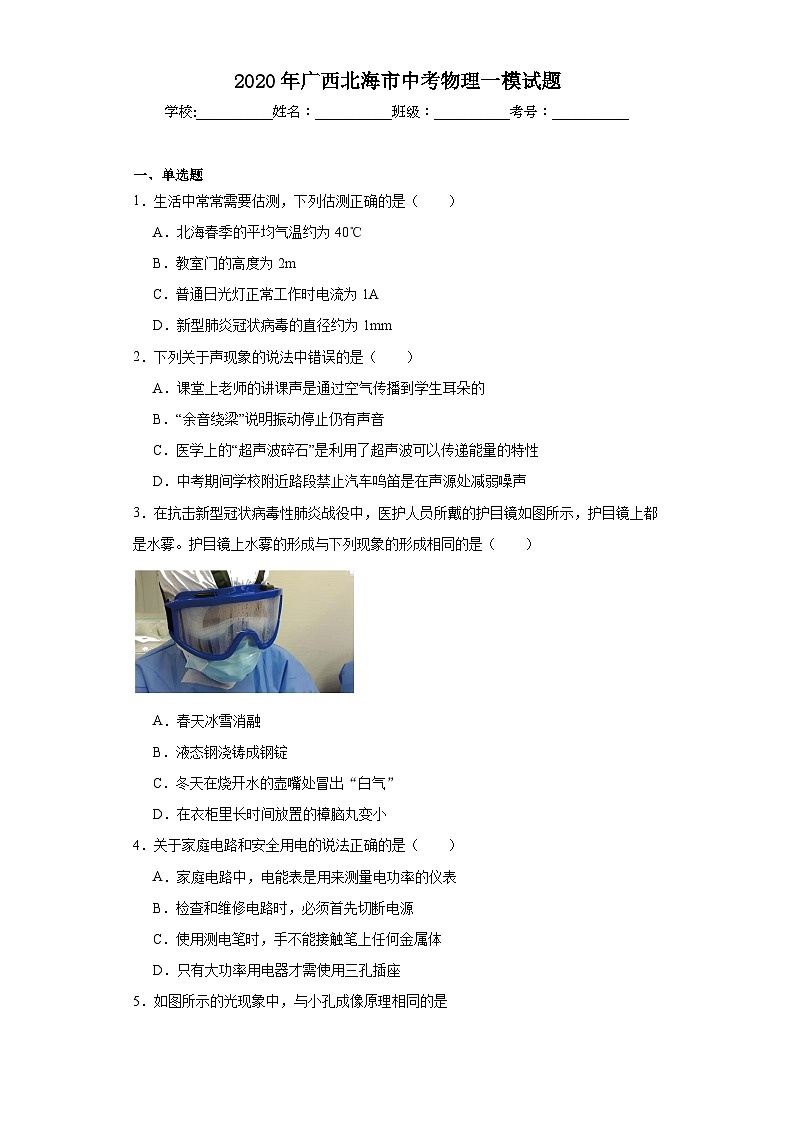

2020年广西北海市中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．生活中常常需要估测，下列估测正确的是（　　）
A．北海春季的平均气温约为40℃
B．教室门的高度为2m
C．普通日光灯正常工作时电流为1A
D．新型肺炎冠状病毒的直径约为1mm
2．下列关于声现象的说法中错误的是（　　）
A．课堂上老师的讲课声是通过空气传播到学生耳朵的
B．“余音绕梁”说明振动停止仍有声音
C．医学上的“超声波碎石”是利用了超声波可以传递能量的特性
D．中考期间学校附近路段禁止汽车鸣笛是在声源处减弱噪声
3．在抗击新型冠状病毒性肺炎战役中，医护人员所戴的护目镜如图所示，护目镜上都是水雾。护目镜上水雾的形成与下列现象的形成相同的是（　　）

A．春天冰雪消融
B．液态钢浇铸成钢锭
C．冬天在烧开水的壶嘴处冒出“白气”
D．在衣柜里长时间放置的樟脑丸变小
4．关于家庭电路和安全用电的说法正确的是（　　）
A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座

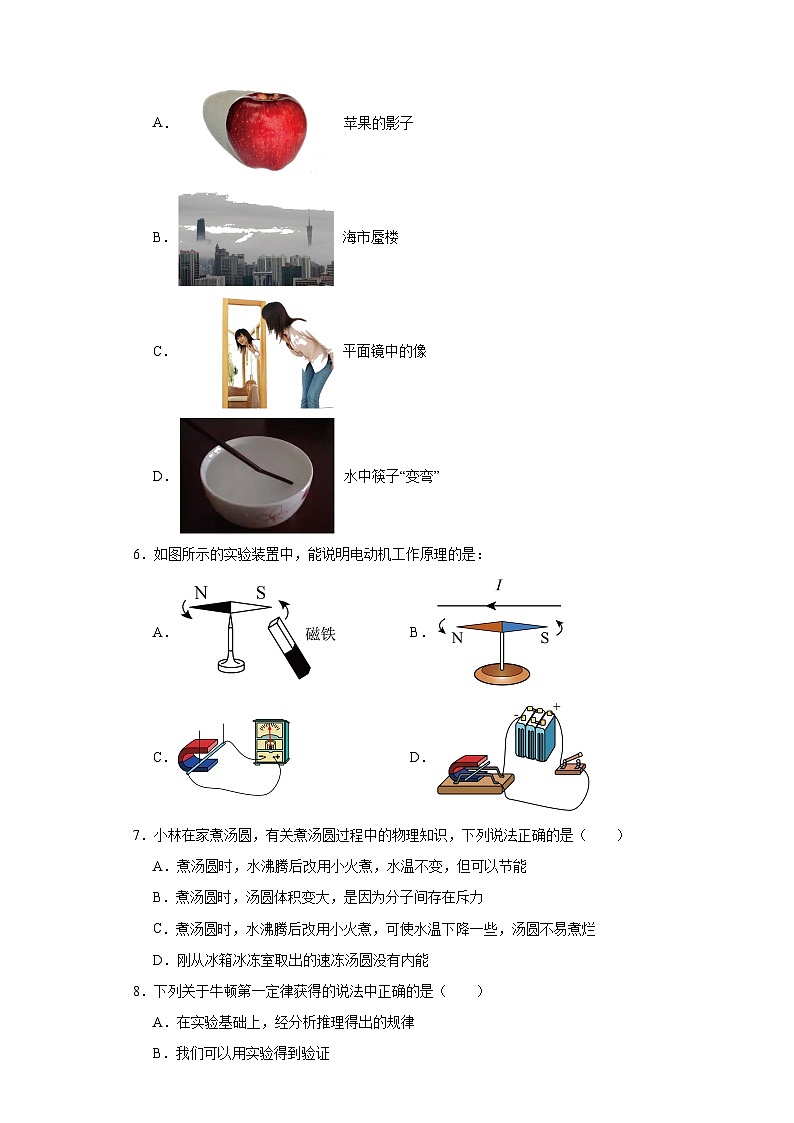

5．如图所示的光现象中，与小孔成像原理相同的是
A． 苹果的影子
B． 海市蜃楼
C． 平面镜中的像
D． 水中筷子“变弯”
6．如图所示的实验装置中，能说明电动机工作原理的是：
A． B．
C． D．
7．小林在家煮汤圆，有关煮汤圆过程中的物理知识，下列说法正确的是（　　）
A．煮汤圆时，水沸腾后改用小火煮，水温不变，但可以节能
B．煮汤圆时，汤圆体积变大，是因为分子间存在斥力
C．煮汤圆时，水沸腾后改用小火煮，可使水温下降一些，汤圆不易煮烂
D．刚从冰箱冰冻室取出的速冻汤圆没有内能
8．下列关于牛顿第一定律获得的说法中正确的是（　　）
A．在实验基础上，经分析推理得出的规律
B．我们可以用实验得到验证
C．是人们对日常生活经验的归纳总结
D．从小车在斜面上滑下的实验探究中直接得出
9．下列关于惯性的说法正确的是（  ）
A．汽车行驶时具有惯性，静止时没有惯性
B．汽车变速时具有惯性，匀速行驶时没有惯性
C．汽车转弯时须减速，是为了防止惯性带来的危害
D．乘车时系安全带可以减小乘员的惯性

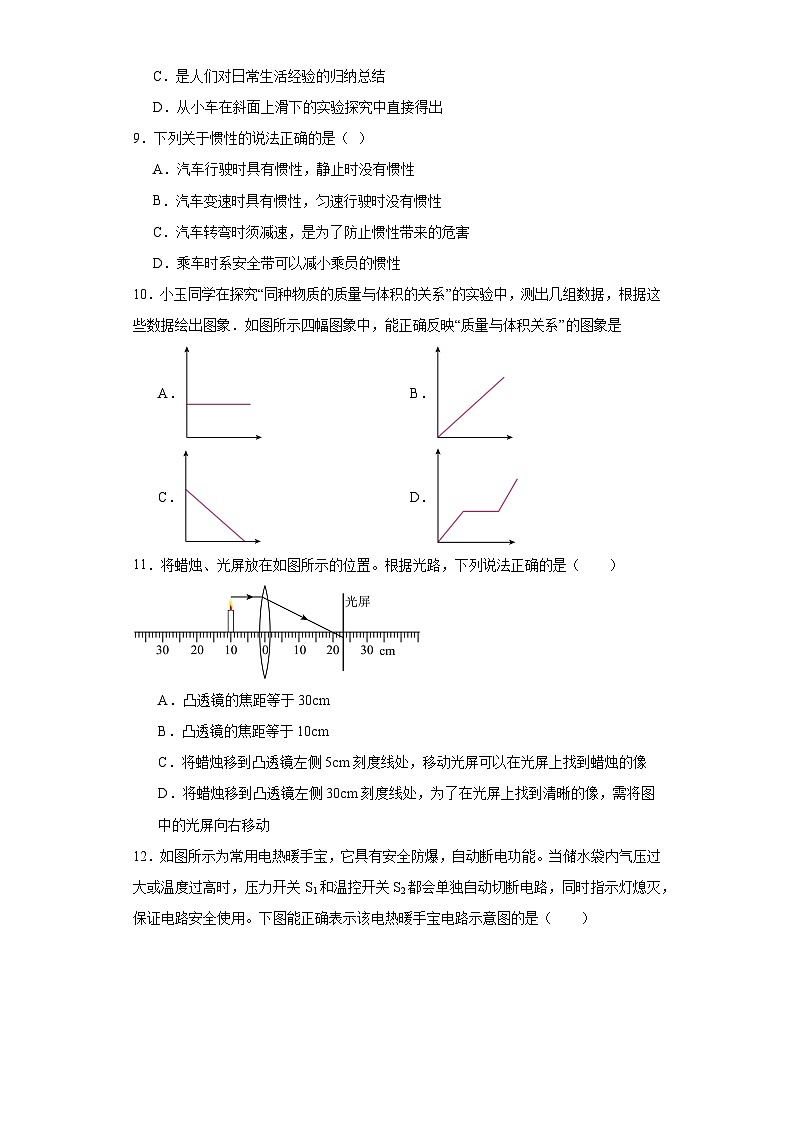

10．小玉同学在探究“同种物质的质量与体积的关系”的实验中，测出几组数据，根据这些数据绘出图象．如图所示四幅图象中，能正确反映“质量与体积关系”的图象是
A． B．
C． D．
11．将蜡烛、光屏放在如图所示的位置。根据光路，下列说法正确的是（　　）

A．凸透镜的焦距等于30cm
B．凸透镜的焦距等于10cm
C．将蜡烛移到凸透镜左侧5cm刻度线处，移动光屏可以在光屏上找到蜡烛的像
D．将蜡烛移到凸透镜左侧30cm刻度线处，为了在光屏上找到清晰的像，需将图中的光屏向右移动
12．如图所示为常用电热暖手宝，它具有安全防爆，自动断电功能。当储水袋内气压过大或温度过高时，压力开关S1和温控开关S2都会单独自动切断电路，同时指示灯熄灭，保证电路安全使用。下图能正确表示该电热暖手宝电路示意图的是（　　）

A． B．
C． D．
13．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（　　）

A．2.3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V
14．如图所示，在“探究二力平衡的条件”时，选质量为10g的卡片作为研究对象．在线的两端分别挂上等质量的重物，对卡片施加两个拉力．为探究这两个力满足什么条件才能平衡，则所挂重物质量合适的是

A．5g
B．10g
C．200g
D．任意质量均可
15．如图，轻质弹簧竖直放置，下端固定于地面，上端位于O点时弹簧恰好不发生形变．现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，不计空气阻力，则小球（    ）

A．运动至最高点时，受平衡力作用
B．被释放瞬间，所受重力大于弹簧弹力
C．从A点向上运动过程中，速度先增大后减小
D．从O点向上运动过程中，重力势能转化为动能
16．如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）

A．电流表A的示数变小 B．电压表V1的示数变大
C．电路中消耗的总功率变大 D．电压表V2与电流表A示数的比值变小

二、填空题
17．旦增同学穿着旱冰鞋用力推墙，他自己后退，这说明力的作用是______的；若以旱冰鞋为参照物，旦增同学是______的。（选填“运动”或“静止”）。
18．微波炉利用_____（选填“电磁波”或“超声波”）加热食物，食物的分子在微波的作用下强烈振动，使内能_____（选填“增加”或“减小”），温度升高．
19．如图中单缸四冲程汽油机正处在______冲程，若该汽油机转速为1800r/min，则它每秒钟完成______个冲程。

20．火箭使用的燃料主要是液态氢，这是利用了氢燃料__的特性，0.15kg氢完全燃烧释放出的热量是__J，若这些热量有60%被水吸收，水温升高了80℃（未沸腾），则水的质量为__kg。[q氢＝1.4×108J/kg，]
21．如图甲所示，放在水平地面上的物体受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙和丙所示。由图像可知，当t=1s时，物体受到的摩擦力为___________N，方向是___________；当t=5s时，物体受到的摩擦力为___________N。

22．超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V 3W”字样。当电源电压为6V时，灯泡____（选能/不能）正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为_____A。若电源电压降为3V时，忽略温度对灯泡电阻的影响，此时电路的总功率为______W。


三、作图题
23．画出图中斜面上静止的木块所受重力G的示意图。

24．如图所示，闭合开关根据小磁针N极指向，请在图中用箭头标出磁感线的方向，并标出电源的“+”“-”极。


四、简答题
25．用打气筒给自行车打气，打完后摸一摸打气筒的外壁，发现外壁热了，这是为什么？

五、实验题
26．在“探究平面镜成像的特点”试验中，某同学用玻璃板、相同的两个棋子A和B、刻度尺、白纸等器材进行实验，如图所示

（1）用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于_____；
（2）在寻找棋子A的像的位置时，眼睛应该在棋子_____（选填“A”或“B”）这一侧观察，移动玻璃板后的棋子B，使它与棋子A在玻璃板中所成的像重合；
（3）移动玻璃板后棋子B，但无论怎样移动都不能使它与棋子A在玻璃板中所成的像重合，最有可能的原因是_____；
（4）将棋子逐渐远离玻璃板，棋子像的大小_____；
（5）移开棋子B，用白纸做屏幕放在该位置，直接观察白纸，白纸上_____（选填“能”或“不能”）接收到棋子A的像。
27．小明在“探究杠杆平衡条件”的实验中。
（1）实验前，将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，他应把杠杆左端的平衡螺时向______（选填“左”或“右”）侧调节，使杠杆在水平位置平衡，目的是消除杠杆______对实验的影响。

（2）某同学用如图乙装置通过这次实验操作及数据，分析得出杠杆平衡的条件是：动力×动力臂=阻力×阻力臂，你认为他的结论______（选填“可靠”或“不可靠”），原因是______。
（3）如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O的方向移动一小格，则杠杆______（选填“仍保持平衡”“左端下沉”或“右端下沉”）。
（4）取下A点下方所挂钩码，改用弹簧测力计在C点竖直______（选填“向上”或“向下”）拉杠杆，才能使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2______F1（选填“＞”“=”或“＜”）。
28．小华做“测量小灯泡的功率”实验，并探究小灯泡亮度与功率的关系，已知电源电压为4V保持不变，小灯泡额定电压为2.5V，滑动变阻器标有“20Ω 1A”字样。

（1）如图甲所示是小华正准备接入最后一根导线（图中虚线所示）时的实验电路，请指出图中在器材操作上存在的不妥之处______；
（2）下表是记录与处理实验数据的表格（部分），表中A和B处内容是______和______；
小灯泡的规格
电压表的示数U/V
电流表的示数I/A
A
B
U额＝2.5V
1.0
0.1
/
/
（3）实验中测出在U＝2.0V时的功率后，要测量其额定功率，滑动变阻器的滑片应向______移动；当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为______W；
（4）完成上述实验后，小华在缺少电压表的情况下，利用小灯泡在正常工作时的电流与电压关系，设计了一个测未知定值电阻的电路图，如图丙所示。根据电路图写出其中一次测量的实验步骤：
①开关S1闭合、S2断开，调节滑动变阻器滑片至电流表示数为0.32A；
②______；
③表达式Rx＝______。

六、计算题
29．如图，水平地面上一个重为50N的物体，与地面的接触面积20cm2，在大小为10N的水平拉力F作用下，向左做匀速直线运动，在5s的时间内通过的距离为2m。求物体运动过程中：
（1）运动的速度；
（2）所受摩擦力的大小；
（3）拉力F做功的功率；
（4）对地面的压强。


七、综合题
30．两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．

（1）若灯泡A．B两灯泡串联在同一个电路中(两灯泡都不会被烧坏),则 ______ 灯泡发光较亮.（选填“甲”或 “乙”）
（2）将A、B两灯泡并联接在6V电源两端，求1min内电路消耗的电能 __________ ；
（3）将A、B两灯泡串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻 ______
（4）将A灯泡与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯泡功率相等时，求滑动变阻器的功率 ________ ．

八、计算题
31．如图所示，用滑轮组从深的水中匀速提起底面积为、高的实心圆柱体，该物体的密度是，在水中匀速提起该物体时，滑轮组的机械效率为80%，绕在滑轮上的绳子能承受的最大拉力F为1100N，不计摩擦和绳重。求：

(1)圆柱体的重力；
(2)圆柱体浸没在水中时受到的浮力；
(3)将圆柱体匀速提升，当它上表面与水面刚好接触时，装置所做的额外功；
(4)判断在提升的过程中绳子会不会被拉断，若被拉断，绳子被拉断时，圆柱体留在水中的体积。

参考答案：
1．B
【详解】A．北海春季的平均气温约为20℃左右，故A错误；
B．教室门的高度正常约为2m，故符合实际情况，故B正确；
C．普通日光灯正常工作时电流为0.2A，故C错误；
D．新型肺炎冠状病毒的直径远远小于1mm，故D错误。
故选B。
2．B
【详解】A．声音的传播需要介质，课堂上老师与学生之间的传播介质为空气，则老师的讲课声是通过空气传播到学生耳朵的，故A正确，不符合题意；
B．声音是由振动产生的，振动停止，声音消失，故B错误，符合题意；
C．“超声波碎石”通过声音传递能量，击碎结石，故C正确，不符合题意；
D．禁止汽车鸣笛，禁止物体发声，属于在声源处减弱噪声，故D正确，不符合题意。
故选B。
3．C
【详解】护目镜上都是水雾，是水蒸气遇冷液化形成。
A．春天冰雪消融属于熔化现象，故A不符合题意；
B．液态钢浇铸成钢锭是凝固现象，故B不符合题意；
C．冬天在烧开水的壶嘴处冒出“白气”是水蒸气液化形成，故C符合题意；
D．衣柜里长时间放置的樟脑丸变小，是升华现象，故D不符合题意。
故选C。
4．B
【详解】A．电能表是用来测量用电器消耗电能读数的仪表，故A错误；
B．检修电路时，首先切断电源，再维修，此时的用电器是不带电的，这样更安全，故B正确；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，这样才能构成通路，使氖管发光，故C错误；
D．带金属外壳的用电器必须使用三孔插座，可以防止外壳带电而发生的触电事故，故D错误。
故选B。
5．A
【详解】小孔成像是光的直线传播形成的；
A、苹果的影子是由于光的直线传播形成的，故A符合题意；
B、海市蜃楼是由于光的折射形成的，故B不符合题意；
C、平面镜中的像属于平面镜成像，是由于光的反射形成的，故C不符合题意；
D、水中筷子“变弯”是由于光的折射形成的，故D不符合题意．
6．D
【详解】电动机是根据通电导体在磁场中受力运动的原理制成．
A．实验装置演示的是磁极间的相互作用，与电动机工作原理不同，故A错误；
B．图是奥斯特实验，证明了电流的周围存在磁场，故B错误；
C．在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故C错误．
D．当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，故D正确．
7．A
【详解】AC．煮汤圆时，水沸腾后改用小火煮，水仍然是沸腾的，水温不变，用“小火”煮可以节能，故A正确，C错误；
B．煮汤圆时，汤圆体积变大，是因为内部空气受热膨胀，不是因为分子间存在斥力，故B错误；
D．任何物体都有内能，刚从冰箱冰冻室取出的速冻汤圆也有内能，故D错误。
故选A。
8．A
【详解】牛顿第一运动定律是在实验事实的基础上经科学推理而得出的，是经过若干人共同努力后由牛顿概括出来的，指出了加速和减速的原因是什么，并指出了这个原因跟运动的关系，不是通过实验直接得到，故A正确，B、C、D错误。
故选A。
9．C
【详解】AB．汽车的惯性是由汽车的质量决定的，与汽车的速度无关，因此汽车行驶时、静止时以及变速时的惯性一样大，AB选项不符合题意；
C．汽车在转弯时减速，是为了防止惯性带来的危害，选项符合题意；
D．乘车时系安全带可以减轻因突然减速时，由于惯性造成的伤害，不能减小惯性，选项不符合题意．
10．B
【分析】本题考查质量、体积、密度三个物理量之间的关系，质量是物质属性，不随形状、状态、位置的改变而改变，密度是物质的特性，除气体外一般不随质量和体积改变。
【详解】同种物质的质量与体积成正比，体积越大质量越大，因此图象B正确。
故选B。
【点睛】本题属于图象信息题，考查学生的图象分析能力和知识综合能力，以及对数学函数图象的把握，理解物理量的性质是解决此类问题的关键。

11．D
【详解】AB．平行于主光轴的光线经凸透镜后会聚到一点，光屏上出现一个最小最亮的光点便是凸透镜的焦点，则图中凸透镜的焦距f=20.0cm，故AB错误；
C．将蜡烛移到凸透镜左侧5cm刻度线处，物距u=5cm，物距小于焦距，成正立、放大的虚像，光屏上不成像，所以，移动光屏，不能在光屏上找到蜡烛的像，故C错误；
D．将蜡烛移到刻度尺左侧30cm处，此时
2f＞u＞f
v＞2f=40cm
为了在光屏上找到清晰的像，需要将图中光屏向右移动到40cm以外，故D正确。
故选D。
12．B
【详解】经分析可知，压力开关S1和温控开关S2串联，共同控制指示灯和加热电阻。
A．由电路图可知，只要压力开关S1闭合，无论温控开关S2是否闭合，加热电阻都能工作，故A不符合题意；
B．由电路图可知，压力开关S1和温控开关S2串联，共同控制指示灯和加热电阻，故B符合题意；
C．由电路图可知，只要压力开关S1闭合，无论温控开关S2是否闭合，指示灯都亮，故C不符合题意；
D．由电路图可知，只要温控开关S2闭合，无论压力开关S1是否闭合，指示灯都不亮，故D不符合题意。
故选B。
13．D
【详解】电阻R1、R2串联，电压表V1测的是电源电压，电压表V2测的是电阻R2两端的电压。因串联电路中总电压等于各用电器两端电压之和，虽然两电压表的指针位置相同，但读数不同，电压表V1的示数大于电压表V2的示数，所以电压表V1用的是大量程，读数为9.2V，V2用的是小量程，读数为2.3V。
故选D。
14．C
【详解】质量为10g的卡片作为研究对象；当卡片受到的拉力远大于卡片的重力时，卡片的重力可以忽略不计，此时卡片可以看作只在两个拉力的作用下平衡，故应选质量大的重物来拉卡片，故C符合题意．
15．C
【详解】A．小球脱离弹簧运动到最高点时，小球只受到重力的作用，所以不是受平衡力作用，故A说法错误；
B．由于用力向下把小球压至图中A位置后由静止释放，所以此时弹簧对小球的弹力等于小球重力加上向下的压力，故B说法错误；
C．小球在A点时受到向上的弹力最大，从A到O的过程中弹力逐渐减小，然后小球脱离弹簧，不再受弹力作用，所以小球速度先增大后减小，故C说法正确；
D．小球从O点向上运动过程中，速度逐渐减小，高度不断增大，动能转化为重力势能，故D说法错误．
16．C
【详解】A．由电路图可知，R1与滑动变阻器R2串联，电压表V1测R2两端的电压，电压表V2测量R1两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，故A错误；
B．由可知，R1两端的电压变大，即电压表V2的示数变大，由于电源电压不变，根据串联电路的总电压等于各分电阻两端的等于之和可知，R2两端的电压变小，即电压表V1的示数变小，故B错误；
C．电源电压不变，电路中的电流变大，根据P=UI可知电路中消耗的总功率变大，故C正确；
D．由可知，电压表V2与电流表A示数的比值等于定值电阻R1的阻值，则两者的比值不变，故D错误。
故选C。
17． 相互 静止
【详解】[1]旦增同学穿着旱冰鞋用力推墙，他自己后退，他的运动状态发生了改变，说明他受了墙对他的力的作用，进而说明力的作用是相互的。
[2]以旱冰鞋为参照物，旦增同学相对于旱冰鞋的位置没有发生改变，故旦增同学是静止的。
18． 电磁波 增加
【分析】微波炉是利用微波加热食品的．
【详解】微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，达到成熟状态．
19． 做功 60
【详解】[1]由图可见，两个气门都关闭，火花塞点火，活塞向下运动，因此该冲程是做功冲程。
[2]汽油机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次，该汽油机转速为
1800r/min=30r/s
每秒完成15个工作循环，完成60个冲程。
20． 热值大 2.1×107 37.5
【详解】[1]火箭使用的燃料主要是液态氢，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢时，可以释放出更多的热量；
[2]0.15kg氢完全燃烧释放出的热量：
；
[3]水吸收的热量：
，
由得水的质量为：
。
21． 2 水平向左 2
【详解】[1][2]由丙图可知，在2~4s内，物体匀速直线运动，处于平衡状态，由平衡条件可知，物体受到的推力和摩擦力相等，即
f=F=2N
由乙图可知，在2~4s内，推力为2N，所以摩擦力2N；在0~2s内，物体做加速运动，由于压力和接触面的粗糙程度不变，所以此时的摩擦力仍为2N；物体水平向右运动，由于滑动摩擦力总是阻碍物体的相对运动，所以摩擦力的方向是水平向左的。
[3]由丙图可知，4~8s物体做减速运动，由于压力和接触面的粗糙程度都不变，物体受到的滑动摩擦力不变，故在t=5s时物体受到的摩擦力仍为2N。
22． 能 1.1 0.75
【详解】[1]灯泡正常发光时的电流
IL==0.5A
由于
0.5A＜0.6A
所以，由乙图可知R1的阻值为0Ω，此时R2被短路，灯泡L两端的电压为6V，能正常发光。
[2]当灯泡发生短路时，R1与R2并联，电路中的电流超过0.6A，根据图乙可知，通过R1的电流大于0.6A时阻值为10Ω，此时R1的阻值为10Ω，因并联电路中干路电流等于各支路电流之和，所以，此时电流表的示数
I=I1+I2==1.1A
[3]灯泡的电阻
RL==12Ω
若电源电压降为3V时，由I=可知电路中的电流小于0.6A，由乙图可知R1的阻值为0Ω，此时R2被短路，只有灯泡的简单电路，此时电路的总功率为
P==0.75W
23．
【详解】沿重力的方向（竖直向下）画一条带箭头的线段，线段的起点（作用点）在木块的几何中心上，在箭头附近标上符号G，如图所示。

24．
【详解】如图所示，小磁针静止时N极指向通电螺线管的左端，根据磁极间的相互作用规律可知，通电螺线管的左端是S极，右端是N极，磁体外部的磁感线是从N极出来，回到磁体的S极，所以磁感线方向从右向左； 根据安培定则可知，电流从螺线管的左端流入、从螺线管的右端流出，所以电源左端是“+”极、右端是“-”极。如图所示

25．详见解析
【详解】因为打气筒在打气过程中，活塞也压缩气体做功，使气体的内能增大，温度升高，通过热传递也使气筒外壁发热，另一方面打气筒活塞与筒壁上下摩擦做功，机械能转化为内能，使气筒外壁变热。
26． 确定像的位置 A 玻璃板没有与桌面垂直 不变 不能
【详解】（1）[1]实验中用透明的玻璃板代替平面镜，在物体的一侧能看到物体的像，同时透过玻璃板也能观察到代替物体的另一个物体，便于确定像的位置。

（2）[2]由于平面镜成的是虚像，所以在寻找棋子A的像的位置时，人眼应在棋子A这一侧观察。
（3）[3]像与物是关于镜子对称的，实验时玻璃板要竖直放置，如果不竖直，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
（4）[4]平面镜成的像与物大小相同，和物到镜的距离无关，人们感觉到的近大远小是一种视觉效果，不影响真实的大小．所以将蜡烛A逐渐远离玻璃板，它的像不变。
（5）[5]此实验中的白纸相当于光屏，光屏只能承接实像，不能承接虚像，因为平明镜成的像是虚像，所以棋子的像不会出现在白纸上。
27． 右 自重 不可靠 单独一次实验得出的结论具有偶然性，不能得出普遍规律 左端下沉 向上 ＞
【详解】（1）[1][2]调节杠杆在水平位置平衡，杠杆右端偏高，左端的平衡螺母应向上翘的右端移动，使杠杆在水平位置平衡；使杠杆在水平位置平衡，目的是消除杠杆自重对实验的影响，探究杠杆平衡条件时，使杠杆在水平位置平衡，这样方便测量力臂。
（2）[3][4]通过这次实验操作及数据，得出杠杆平衡的条件是：动力×动力臂=阻力×阻力臂，结论不可靠，单独一次实验得出的结论具有偶然性，不能得出普遍规律。
（3）[5]若A、B两点的钩码同时向远离支点的方向移动一个格，则左侧
3G×3L=9GL
右侧
2G×4L=8GL
因为
9GL＞8GL
杠杆不能平衡，左端下沉。
（4）[6]取下A点下方所挂钩码，根据杠杆的平衡条件，改用弹簧测力计在C点向上拉，此时弹簧测力计的示数为F1，力与力臂的乘积相等，才能使杠杆在水平位置平衡。
[7]将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，阻力与阻力臂不变，动力臂减小，此时弹簧测力计的示数为F2变大，则
F2＞F1
28． 开关是闭合的 灯的功率P/W 灯的亮度 右 0.8 只闭合S2，保持滑片P不动，记录电流表的示数I
【详解】（1）[1]由图甲得，连接电路时，开关是闭合的，是不妥的。
（2）[2][3]该实验探究小灯泡亮度与功率的关系，故表中A和B处内容是灯的功率P/W和灯的亮度。
（3）[4]灯在额定电压下正常发光，图中电压选用小量程，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动。
[5]当电压表的示数达到额定电压时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.32A，则小灯泡的额定功率为

（4）[6][7]根据图丙通过小灯泡的电流随它两端电压变化的关系，当灯的电压为2.5V时，通过灯的电流为0.32A，
①只闭合开关S1，移动滑片P，直到电流表示数为0.32A；
②只闭合S2，保持滑片P不动，记录电流表的示数I；
在①中，灯的电压为2.5V；在②中电流表测待测电阻与灯并联的总电阻，且因电路的连接关系没有改变，各用电器的电压不变，所以通过灯的电流仍为0.32A，所以在②中，通过待测电阻的电流大小为

由欧姆定律得，待测电阻

29．（1）0.4m/s；（2）10N；（3）4W；（4）25000Pa
【详解】解：（1）物体运动的速度

（2）因为物体向左做匀速直线运动，物体处于平衡状态，所以地面对物体的摩擦力f与拉力F是一对平衡力，大小相等，所受摩擦力的大小

（3）拉力F做的功

拉力F做功的功率

（4）物体对地面的压力

物体对地面的压强

答：（1）运动的速度为0.4m/s；
（2）所受摩擦力的大小为10N；
（3）拉力F做功的功率为4W；
（4）对地面的压强为25000Pa。
30． B 540J 4Ω 2.1W
【详解】（1）A、B两灯的电阻RA==6Ω，RB==12Ω，如果两灯是串联在同一电路上，通过的电流是相同的，RA＜RB，根据P=I2R可知，PA实＜PB实，B灯泡实际功率大，亮度较大；
（2）将A、B并联接在6V电源两端时，因为并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以两灯泡的总功率：P=PA1+PB1=6W+3W=9W，1min内电路消耗的电能：W=Pt=9W×60s=540J；
（3）通过两个灯泡的额定电流IA==1A，IB==0.5A，将A、B两灯串联接在某电源两端，串联电路中各处的电流相等，由于IA＞IB， B灯恰好正常发光，电路中的电流IA1=IB=0.5A，由图甲可知，A灯泡两端的电压UA1=2V，A灯泡的电阻RA1==4Ω；
（4）A与滑动变阻器串联，因为滑动变阻器功率和A灯功率相等，且电流相等，根据P=UI得到灯A与滑动变阻器两端电压也相等，UA′=UR=×6V=3V，由图象得到此时电路中电流为0.7A，所以此时滑动变阻器功率为：PR=URI=3V×0.7A=2.1W．
31．(1) 2000N；(2) 800N；(3) 2400J；(4)
【详解】(1)圆柱体的体积

由可得圆柱体质量

圆柱体重力

(2)物体浸没在水中

物体受到的浮力

(3)圆柱体匀速提升时，受力分析知，动滑轮下边挂钩对圆柱体的拉力

当它上表面与水面刚好接触时，上表面移动距离为

使用滑轮组做的有用功

滑轮组的机械效率

故

(4)由可得动滑轮重力

承担物体和动滑轮的绳子股数，在滑轮上的绳子能承受的最大拉力时，动滑轮受力分析可知，动滑轮下边挂钩对物体施加的力

拉断的瞬间，对物体受力分析可知，物体受到的浮力

则

答：(1)圆柱体的重力为2000N；
(2)圆柱体浸没在水中时受到的浮力800N；
(3)将圆柱体匀速提升，当它上表面与水面刚好接触时，装置所做的额外功为2400J；
(4)圆柱体留在水中的体积为。
