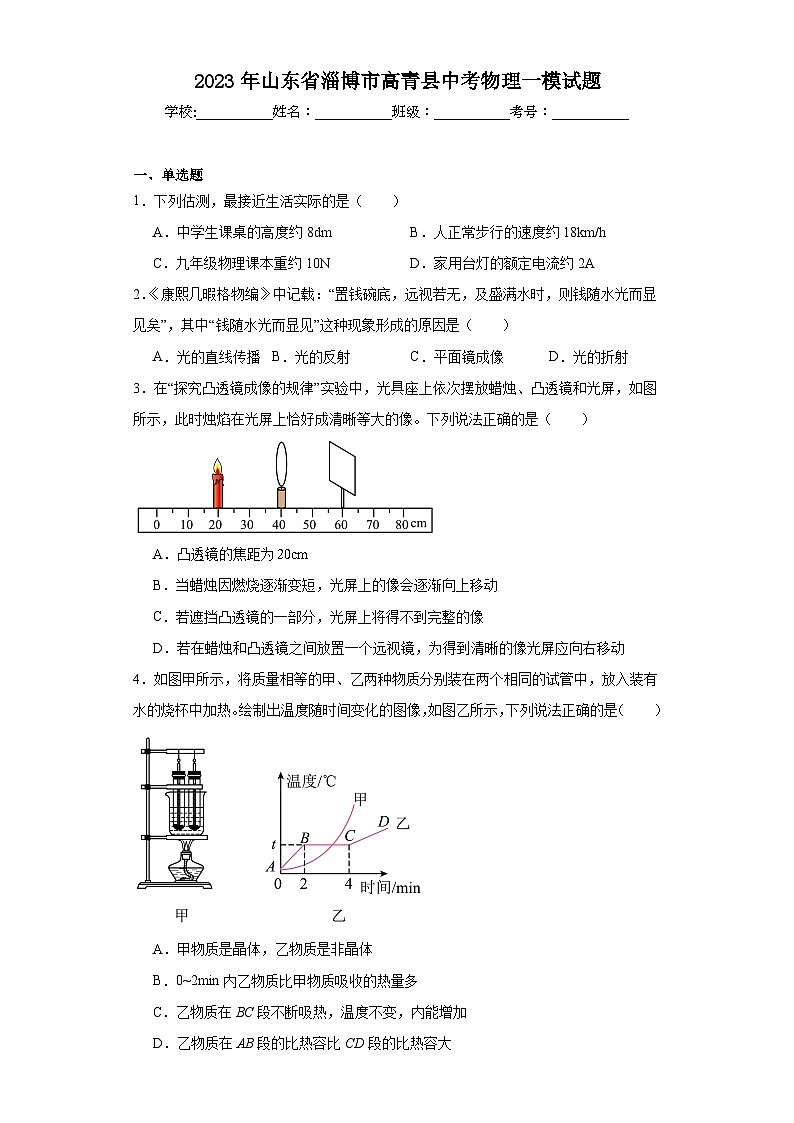

2023年山东省淄博市高青县中考物理一模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
2．《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显见矣”，其中“钱随水光而显见”这种现象形成的原因是（　　）
A．光的直线传播 B．光的反射 C．平面镜成像 D．光的折射
3．在“探究凸透镜成像的规律”实验中，光具座上依次摆放蜡烛、凸透镜和光屏，如图所示，此时烛焰在光屏上恰好成清晰等大的像。下列说法正确的是（　　）

A．凸透镜的焦距为
B．当蜡烛因燃烧逐渐变短，光屏上的像会逐渐向上移动
C．若遮挡凸透镜的一部分，光屏上将得不到完整的像
D．若在蜡烛和凸透镜之间放置一个远视镜，为得到清晰的像光屏应向右移动
4．如图甲所示，将质量相等的甲、乙两种物质分别装在两个相同的试管中，放入装有水的烧杯中加热。绘制出温度随时间变化的图像，如图乙所示，下列说法正确的是（　　）

A．甲物质是晶体，乙物质是非晶体
B．0~2min内乙物质比甲物质吸收的热量多
C．乙物质在BC段不断吸热，温度不变，内能增加
D．乙物质在AB段的比热容比CD段的比热容大

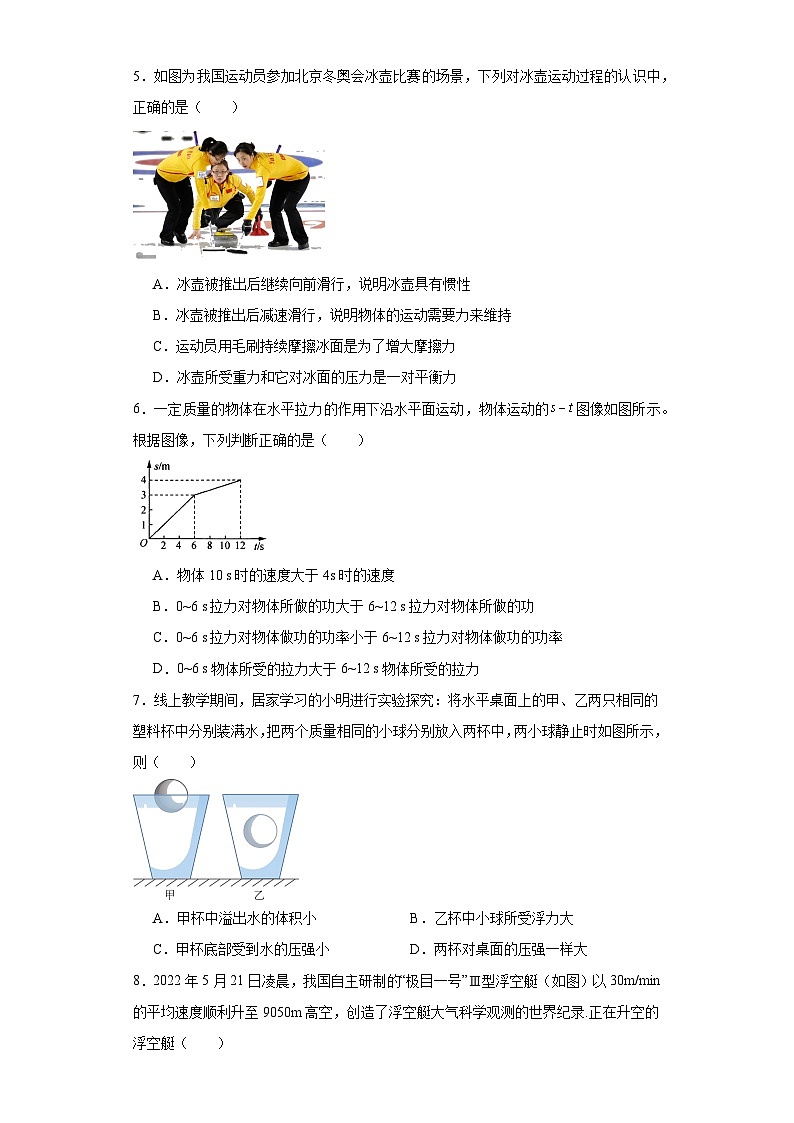

5．如图为我国运动员参加北京冬奥会冰壶比赛的场景，下列对冰壶运动过程的认识中，正确的是（　　）

A．冰壶被推出后继续向前滑行，说明冰壶具有惯性
B．冰壶被推出后减速滑行，说明物体的运动需要力来维持
C．运动员用毛刷持续摩擦冰面是为了增大摩擦力
D．冰壶所受重力和它对冰面的压力是一对平衡力
6．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的图像如图所示。根据图像，下列判断正确的是（　　）

A．物体10 s时的速度大于4s时的速度
B．0~6 s拉力对物体所做的功大于6~12 s拉力对物体所做的功
C．0~6 s拉力对物体做功的功率小于6~12 s拉力对物体做功的功率
D．0~6 s物体所受的拉力大于6~12 s物体所受的拉力
7．线上教学期间，居家学习的小明进行实验探究：将水平桌面上的甲、乙两只相同的塑料杯中分别装满水，把两个质量相同的小球分别放入两杯中，两小球静止时如图所示，则（　　）

A．甲杯中溢出水的体积小 B．乙杯中小球所受浮力大
C．甲杯底部受到水的压强小 D．两杯对桌面的压强一样大

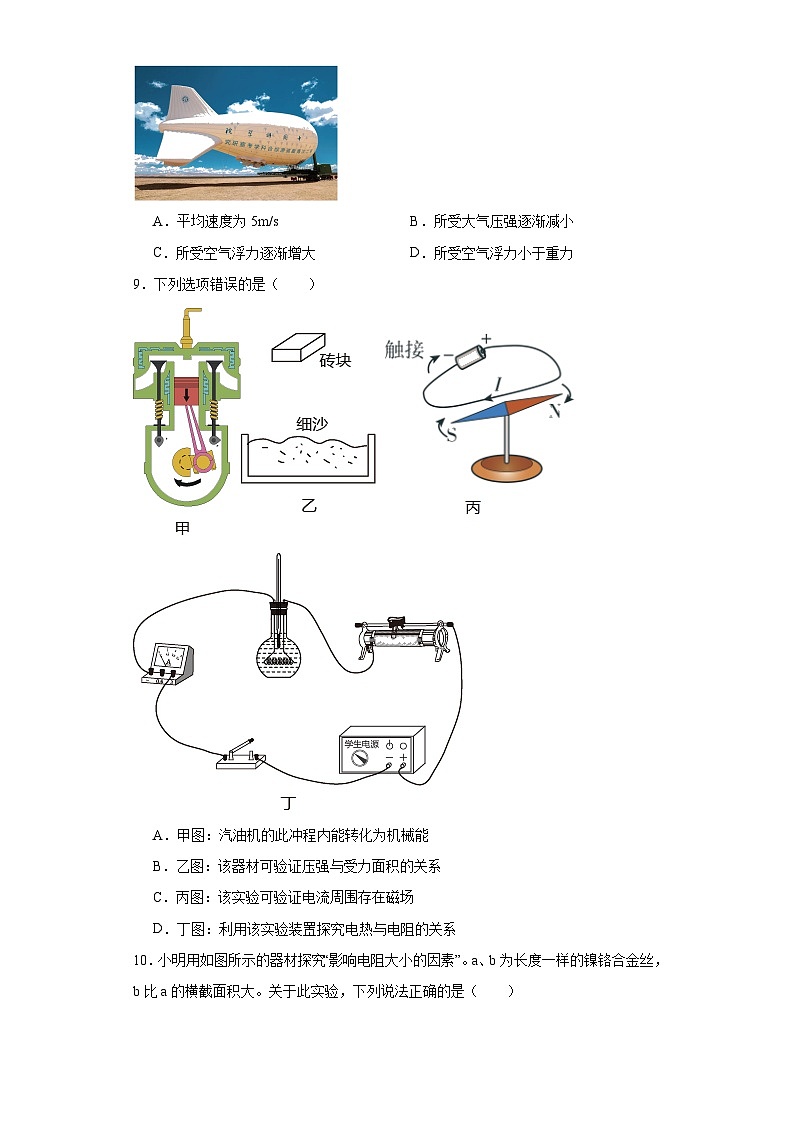

8．2022年5月21日凌晨，我国自主研制的“极目一号”Ⅲ型浮空艇（如图）以30m/min的平均速度顺利升至9050m高空，创造了浮空艇大气科学观测的世界纪录.正在升空的浮空艇（　　）

A．平均速度为5m/s B．所受大气压强逐渐减小
C．所受空气浮力逐渐增大 D．所受空气浮力小于重力
9．下列选项错误的是（　　）

A．甲图：汽油机的此冲程内能转化为机械能
B．乙图：该器材可验证压强与受力面积的关系
C．丙图：该实验可验证电流周围存在磁场
D．丁图：利用该实验装置探究电热与电阻的关系
10．小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　　）

A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
11．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）

A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
12．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.2A，则下列说法正确的是

A．电流表示数减小了0.2A B．电压表示数减小了1.0V
C．定值电阻的电功率增大了0.8W D．电路总功率增大了3.0W
13．如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（　　）

A．当L1两端的电压为100V时，其实际功率为20W
B．当通过L2的电流为0.45A时，其1min消耗的电能为4320J
C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W
D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W
14．下列认知或做法 ，符合安全用电原则的是 （　　）
A．一般家用空调正常工作时的电功率约为 0. 1kW
B．电路起火时先灭火后断电
C．使用测电笔辨别火线时，手接触笔尾金属体
D．低于 220V 的电压都是安全的
15．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻（GMR）效应而荣获2007年度诺贝尔物理学奖。图中GMR代表巨磁电阻，在磁场中，其阻值随磁场的逐渐变强而减小。闭合开关、，下列说法中（    ）

①电磁铁左端为极
②电磁铁外部的磁感线从左端出发回到右端
③将滑片向端滑动，电磁铁磁性变强
④将滑片向端滑动，指示灯亮度变强
A．只有①③正确 B．只有①②正确
C．只有②④正确 D．只有②③正确

二、填空题
16．用湿抹布擦冰箱内壁的霜时，抹布却被“粘”在了冰箱内壁上，这是因为发生了_______________（填物态变化名称） 现象 ，发生这一现象时会______________（填“吸收”或“放出”） 热量。
17．在准备中考体育测试的训练中，小刚投出的实心球在空中的运动轨迹如图所示。若不考虑空气阻力，则实心球从离开手后到达最高点的过程中，球受_________个力的作用，球的机械能___________（增大/减小/不变），在最高点时，球的动能___________（大于/等于）零。

18．2021  9月21日，我国大亚湾核电站已实现安全运营 10000天，累计供电超 3800 亿度 。核电站是利用反应堆发生______________（选填“核裂变”或“核聚变”）发电的，电能是____________（选填“一次”或“二次”）能源。
19．在“探究影响滑动摩擦力大小因素”时，小强用弹簧测力计沿水平方向拉动木块，使木块在水平桌面上做匀速直线运动，测力计的示数如图所示，则木块受到的摩擦力为______N，当水平拉力增大到3N时，木块受到的摩擦力______（选填“变大”“变小”或“不变”）。

20．在“小实验、小制作”比赛活动中，物理兴趣小组利用身边的小玻璃瓶、单孔橡皮塞、两端开口的透明吸管、水，展示了如下实验。

（1）“敲击实验”。如图甲，用笔杆敲击使空玻璃瓶发生___________，产生声音，加大敲击的力量，声音的___________（选填“音调”“响度”或“音色”）发生了改变；
（2）自制温度计。如图乙，将玻璃瓶放入热水中，观察到吸管中的液面___________（选填“上升”“下降”或“不变”），验证了温度计是根据液体___________的规律制成的；
（3）自制水气压计。如图丙，提着瓶子从一楼走到四楼，观察到吸管中的液面上升，说明了大气压强随海拔高度升高而___________（选填“增大”“减小”或“不变”）；
（4）自制“喷雾器”，如图丁，往B管中吹气，可以看到A管中的液面___________（选填“上升”“下降”或“不变”），这表明，在气体中，流速越大的位置压强___________（选填“越大”“越小”或“不变”）。
21．如图所示，电源电压不变，灯泡L标有“6V 6W”字样。闭合开关S1，灯泡L正常发光，此时灯泡L的电阻为______Ω；再闭合开关S2，前后两次电流表的示数之比为2:3，则电阻R的阻值为______Ω，电阻R在10s内产生的热量为______J。


三、作图题
22．如图所示，凹透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束AO经平面镜反射，再经凹透镜折射的光路图。


四、实验题
23．如图是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：
入射角
10°
30°
45°
60°
折射角
7.1°
20.7°
30°
37.8°
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有______的作用；
（2）分析表格中的数据，你能得出的结论（写出一条即可）：______；
（3）根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角______30°（选填“大于”、“小于”或“等于”）；
（4）当光以30°的入射角从玻璃射入空气中时，其折射角是______。

24．利用钢尺可完成多个物理实验 。请结合以下实验操作 ，按要求回答问题。
（1）夏天，将钢尺放入冰箱冷冻一段时间，取出后，发现钢尺表面逐渐有“霜”生成，这是空气中的水蒸气遇到温度较低的钢尺而发生______形成的（填写物态变化名称）；

（2）如图1（a）所示，将塑料尺接入电路，闭合开关，小灯泡不发光；将钢尺接入电路，闭合开关，小灯泡发光，说明钢尺是______；
（3）如图1（b）所示 ，将钢尺一端压紧在桌面上，另一端伸出桌边。先用较小的力，再用较大的力分别拨动钢尺，观察钢尺振动的幅度，比较两次钢尺发出声音的响度。此实验探究的问题是：______；
（4）将钢尺一多半放在桌面上，一少半露出桌边 。将一张多次折叠后的报纸压在钢尺桌上的部分 ，用重物砸露出部分，钢尺很容易被砸落；将报纸展开平铺盖住桌面上的部分 ，在相同条件下，钢尺很难被砸落，钢尺很难被砸落的原因是______；
（5）将钢尺一端固定在桌面上，向另一端施力，钢尺会变弯。如图2所示，用不同大小的力将钢尺弯曲，放手后将橡皮弹出，记录橡皮被弹出的距离。分析钢尺弯曲和橡皮弹出的远近之间的关系，可以探究弹性势能的大小与______的关系。
25．小滨为了鉴定奶奶珍藏的一件金属饰品是否用纯金制成，他利用天平 、细线、量筒和水等器材测量饰品 的密度。

（1）把天平放在水平桌面上，将游码移至标尺左端零刻度线处，此时指针如图甲所示____________（选填“左”或“右”）调节，直至天平横梁平衡；
（2）用天平测量出饰品的质量。小滨在加减砝码时添加最小砝码后，指针所指位置如图甲所示，接下来的操作是：_______________（填字母序号）
A．将横梁上的平衡螺母向左调
B．将处在零刻度位置的游码向右移
C．取出最小的砝码，将横梁上的平衡螺母向右调
D．取出最小的砝码，将处在零刻度位置的游码向右移
（3）天平平衡后，右盘中的砝码和游码的位置如图乙所示，饰品的质量是________________g；
（4）小滨通过所测数据计算出饰品的密度是________________g/cm3，从而说明饰品_______________（选填“是”或“不是”）用纯金制成的；（金的密度ρ金＝19.3×103kg/m3）
（5）小滨又尝试用阿基米德原理测量所购牛奶的密度，他把一个铝块用细线悬挂在弹簧测力计的挂钩上，铝块在空气中时弹簧测力计的示数是F1；把铝块浸没在牛奶中时弹簧测力计的示数是F2，已知铝的密度为ρ铝，则牛奶的密度表达式ρ牛奶＝_________________（用 F1、F2、ρ铝来表示）。
26．如图甲所示，小聪同学设计了用“伏安法”测电阻的实验。

（1）同组的小丽发现他的连接中有一处错误，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线；( )
（2）电路连接正确后，闭合开关前，滑动变阻器的滑片应该滑到最______（选填“左”或“右”）端；
（3）小聪闭合开关，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是______（填字母）；
A．电源    B．滑动变阻器    C．定值电阻R    D．开关
（4）排除故障后，小聪正常进行实验并将实验数据记录在下表中。若第2次测量时电流表的示数如图乙所示，为______，根据三次实验数据可得定值电阻______（结果保留一位小数）；
实验次数
电压
电流
电阻
1
1.5
0.16
9.4
2
2.0


3
2.5
0.24
10.4
（5）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是______（填字母）。
A． 用刻度尺测量作业本的长度
B． 探究同种物质的质量与体积的关系
C． 测量小灯泡的电功率

五、计算题
27．如图所示是某起重机上的滑轮组 ，当竖直向上匀速吊起810N的物体时 ，滑轮组的机械效率为 90%，若物体在10s内上升5m，不计绳重和一切摩擦；求：
（1）起重机所做的有用功；
（2）绳端的拉力 F 做功的功率；
（3）动滑轮的重力。

28．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。控制电路中，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2＝220V，R1＝836Ω，R2＝44Ω。已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。[水的比热容为4.2×103J/（kg•℃）]
（1）求衔铁刚跳起时，通过电磁铁线圈的电流；
（2）求工作电路在保温状态下的电功率；
（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。


参考答案：
1．A
【详解】A．中学生课桌的高度约8dm

故A符合题意；
B．人正常步行的速度约

故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；
D．家用台灯的额定电流约0.2A，故D不符合题意。
故选A。
2．D
【详解】往碗中倒水时，因为光由水中斜射入空气中时，发生折射，折射角大于入射角，人逆着折射光线的方向看去能看到钱币的像，故D符合题意，ABC不符合题意。
故选D。
3．B
【详解】A．如图，凸透镜成倒立、等大的实像，像距等于物距等于二倍焦距

解得

故A错误；
B．由于过光心的入射光线经凸透镜折射后传播方向不变，所以随着蜡烛燃烧变短，光屏上的像将向上移动，故B正确；
C．若遮挡凸透镜的一部分，烛焰的光线会从凸透镜的其他位置透过，在光屏上会聚，光屏上仍能得到完整的像，像比原来变暗，故C错误；
D．在蜡烛和凸透镜之间放一个远视镜，远视镜是凸透镜，凸透镜对光线具有会聚作用，可以使光线提前会聚，为得到清晰的像需要将光屏靠近凸透镜，即左移，故D错误。
故选B。
4．C
【详解】A．甲物质没有固定的熔化温度，是非晶体；乙有固定的熔化温度，是晶体，故A错误；
B．相同时间内两种物质吸收的热量相同，故B错误；
C．酒精灯不断加热，乙物质在BC段不断从水吸热，温度不变，内能增加，故C正确；
D．乙物质在AB段升温比CD段快，说明AB段的比热容较小，故D错误。
故选C。
5．A
【详解】AB．惯性是物体的一种属性，冰壶被推出后，由于惯性会继续向前滑行一段距离，在摩擦力的作用下，速度逐渐减小，最后停下来。这也说明力是改变物体运动状态的原因，物体的运动不需要力来维持。故A正确，B错误；
C．运动员用毛刷持续摩擦冰面，是通过做功的方式使冰面的内能增加，温度升高，从而使冰面熔化，形成一层水膜，进而减小摩擦力。故C错误；
D．冰壶所受的重力的受力物体是冰壶，冰壶对冰面的压力的受力物体是冰面。受力物体不同，不满足二力平衡的条件，所以这两个力不是一对平衡力。故D错误。
故选A。
6．B
【详解】A．从图像上看，0~6s和6s~12s物体以不同的速度做匀速直线运动，而0~6s过程中通过的路程是3m，6~12s的过程中通过路程为1m，因为相同时间内通过的路程越多，速度越大，因此0~6s的速度大于6~12s的速度，即4s时的速度大于10s时的速度，故A错误；
BD．0~6s和6s~12s物体以不同的速度做匀速直线运动，拉力等于阻力，0~6s物体所受的拉力等于6~12s物体所受的拉力，0~6s过程中通过的距离为3m；6~12s的过程中通过的距离为1m，由W＝Fs可知，0~6s拉力做的功大于6s~12s拉力做的功，故B正确，D错误；
C．由于速度发生了改变，根据P＝Fv可知，由0~6s的速度大于6~12s的速度，0~6s拉力对物体做功的功率大于6~12s拉力对物体做功的功率，故C错误。
故选B。
7．D
【详解】AB．依题意得，两个小球的质量相等，由得，重力相等。由图得，甲杯中球处于漂浮状态，受到的浮力等于重力；乙杯中球处于悬浮状态，受到的浮力等于重力，因此两球受到的浮力大小相等；由阿基米德原理得，两球排开水的重力相同，由得，两球排开的水的质量相同，由得，两球排开的水的体积相同，故AB不符合题意；
C．两杯水的深度相同，由得，甲乙杯底受到的水的压强相等，故C不符合题意；
D．依题意得，未放入球时，两杯水的重力相等，球放入后，两杯水被排出的水的重力相等，所以剩余水的重力相等，两球的重力相等，所以甲中剩余水与球的总重力等于乙中剩余水与球的总重力，塑料杯放在水平桌面上，对水平桌面的压力等于瓶子和瓶内物理体的总重力，所以两杯对桌面的压力相等，两杯与水平桌面的接触面积相等，由得，两杯对桌面的压强一样大，故D符合题意。
故选D。
8．B
【详解】A．浮空艇平均速度为

故A不符合题意；
B．越高处，大气越稀薄，气压越低，所受大气压强逐渐减小，故B符合题意；
C．越高处，大气越稀薄，大气密度越小。浸没在大气中的浮空艇，排开空气的体积不变，根据得，随高度增加所受空气浮力逐渐减小，故C不符合题意；
D．由题意知，浮空艇在竖直方向上只受浮力和重力。由物体的浮沉条件得，所受空气浮力大于重力，故D不符合题意。
故选B。
9．D
【详解】A．甲图中，进气门和排气门都关闭，活塞下行，内能转化为机械能，故A正确，A不符合题意；
B．乙图中，分别把砖块平放和竖放（或侧放），在压力不变的条件下，可改变受力面积的大小，根据细沙的凹陷程度，可验证压强与受力面积的关系，故B正确，B不符合题意；
C．丙图为奥斯特实验，通过后小磁针发生偏转，该实验可验证电流周围存在磁场，故C正确，C不符合题意；
D．电热与电流、电阻和通电时间有关，由控制变量法，探究电热与电阻的关系时，要控制电流和通电时间相同，只改变电阻丝的阻值大小。丁图中，电阻丝阻值一定，无法改变电阻丝阻值的大小，故利用该实验装置不能探究电热与电阻的关系，故D错误，D符合题意。
故选D。
10．C
【详解】A．小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B．利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C．利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，故C正确；
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故D错误。
故选C。
11．D
【详解】A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
12．D
【详解】A.因为电阻R与滑动变阻器串联，所以当变阻器的阻值减小时，电路中的总电阻减小，又因为电源电压不变，所以根据欧姆定律I=可得，电路中的电流变大，所以电流表的示数增大了0.2A，故A选项错误；
B.当电路中的电流增大0.2A时，电阻R两端的电压增加量为：
U=IR=0.2A20Ω=4V，滑动变阻器两端的电压减小4V，电压表测量滑动变阻器两端的电压，电压表示数减小了4V，故B选项错误；
C.设原来电路中的电流为I，则变阻器的阻值减小5Ω后电路中的电流为I0.2A，
∵原来电阻R的电功率为P1=I2R，变阻器的阻值减小5Ω后电阻R的电功率为：
P2=(I0.2A)2R= I2R0.4AIR(0.2A)2R，
∴定值电阻的电功率增大值为
P=P2P1= I2R0.4AIR(0.2A)2R I2R =0.4A×IR0.8W0.8W，故C选项错误；
D.电路中的总电流增大了0.2A，电源电压保持不变，
电路总功率增大值为：
∆P总=UI=15V0.2A=3.0W，故D选项正确．
13．C
【详解】A．当L1两端的电压为100V时，根据图像可知，通过L1的电流为0.2A，其实际功率为
P1=U1I1=100V×0.2A=20W
故A正确，A不符合题意；
B．当通过L2的电流为0.45A时，根据图像可知，L2两端的电压为160V，其1min消耗的电能为
W=U2I2t=160V×0.45A×60s=4320J
故B正确，B不符合题意；
C．将L1、L2串联，若L1两端的电压为40V，由图像可知，通过灯泡L1的电流为0.1A，串联电路电流处处相等，通过灯泡L2的电流也为0.1A；由图像可知，此时灯泡L2两端的电压为20V，则L2的功率为
P2=U'2I'2=20V×0.1A=2W
故C错误，C符合题意；
D．将L1、L2并联，若通过L2的电流为0.5A，由图像可知，L2两端的电压为220V，并联电路各支路两端电压相等，灯泡L1两端的电压也为220V；由图像可知，通过L1的电流为0.3A，则L1的功率为
P'1=U'1I'1=220V×0.3A=66W
故D正确，D不符合题意。
故选C。
14．C
【详解】A．家用空调正常工作时的电功率较大，约为 1kW，故A不符合题意；
B．电路起火时应先断电再灭火，否则容易发生触电事故，故B不符合题意；
C．使用测电笔时笔尖应该接触被测导线，手不能接触笔尖金属体，但应该接触笔尾金属体形成闭合回路来检测是否有电，故C符合题意；
D．经验表明，一般来说低于36V对人体才是安全的，故D不符合题意。
故选C。
15．C
【详解】①根据安培定则，用右手握住通电螺线管，四指指电流方向，大母指指N极，因此电磁铁左端为 N 极，故①不符合题意；
②根据安培定则，电磁铁左端为 N 极，电磁铁外部的磁感线从左端出发回到右端，故②符合题意；
③将滑片 P 向 b 端滑动，滑动变阻器接入电路阻值增大，电流减小，电磁铁磁性变弱，故③不符合题意；
④将滑片 P 向 a 端滑动，滑动变阻器接入电路阻值减小，电流增大，铁磁铁磁性增强，而巨磁电阻阻值随磁场变强而减小，故指示灯亮度变强，故④符合题意。
故选C。
16． 凝固 放出
【详解】[1][2]液态变为固态叫凝固，因此湿抹布“粘”在了冰箱内壁上，是因为湿抹布上的水遇冷凝固为冰，此时凝固会放出热量。
17． 一 不变 大于
【详解】[1]实心球从离开手后到达最高点的过程中，由于不考虑空气阻力，球只受到重力的作用，即受到一个力的作用。
[2]实心球从离开手后到达最高点的过程中，动能转化为重力势能，由于不考虑空气阻力，故机械能不变。
[3]球在最高点时，仍具有向前的速度，故球具有动能，动能大于零。
18． 核裂变 二次
【详解】[1][2]核电站是利用反应堆发生可控制的核裂变来提供能量发电的；电能无法从自然界直接大量获得，需要消耗一次能源进行获得，属于二次能源，电能被誉为二次能源的“娇子”。
19． 1.8 不变
【详解】[1]该测力计的每一个大格是1N，每一个小格是0.2N，故此时的示数是1.8N；沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡的条件可知，拉力大小等于摩擦力的大小，故木块所受的滑动摩擦力大小为1.8N。
[2]当拉力增大后，因为木块对桌面的压力大小仍等于重力，没有变化，而且接触面的粗糙程度也不变，所以摩擦力大小不变。
20． 振动 响度 上升 热胀冷缩 减小 上升 越小
【详解】（1）[1]用笔杆敲击使空玻璃瓶，使玻璃瓶发生振动，从而产生声音，说明声音由物体的振动产生的。
[2]响度与发声体的振幅有关，振幅越大，响度越大，用更大的力敲击玻璃瓶，玻璃瓶振动的幅度改变，故声音的响度发生改变。
（2）[3][4]将玻璃瓶放入热水中，玻璃瓶中液体吸收热量，体积膨胀，所以吸管中的液面上升，实验验证了温度计是根据液体的热胀冷缩的规律制成的。
（3）[5]大气压不是固定不变的，随着高度的升高而减小，所以提着瓶子从一楼走到四楼，观察到吸管中的液面上升。
（4）[6][7]往B管中吹气，可以看到A管中的水面上升，原因是：往B管中吹气，吸管A上方空气的流速变大，压强减小，A管中液体受到向上的压强大于向下的压强，所以A管水上升。表面在气体中，流速越大的位置压强越小。
21．
【详解】[1]灯泡L标有“6V 6W”字样，说明灯泡正常工作时电压为6V，功率为6W。根据功率公式可知此灯泡正常工作时电阻为

[2] 根据灯泡的规格以及公式，可知灯泡L正常发光时电流为

设闭合开关后电流表示数为I2，由于闭合开关S2后，前后两次电流表的示数之比为2:3，即

所以，因此此时通过R电阻的电流为

此时电阻两端的电压仍未6V，故此时电阻R的阻值为

[3]电阻R产生的热量根据焦耳定律

22．
【详解】过入射点O垂直于镜面作出法线，平面镜与水平线夹角45°，所以入射光线与平面镜的夹角为45°，所以反射角等于入射角为
90°﹣45°＝45°
据此在法线另一侧画出反射光线；因为入射光线垂直于主光轴，发生反射时反射角和入射角均为45°，所以反射光线与入射光线的夹角为90°，则反射光线平行于主光轴，根据平行于主光轴的光经凹透镜折射后反向延长过焦点画出折射光线，如图所示

23． 显示光路 光从空气斜射入玻璃中时，折射角小于入射角 小于 45o
【详解】（1）[1]某同学利用光具盘探究光从空气斜射入玻璃中时的光路实验中，光具盘除了能读出入射角和折射角大小外，还具有显示光路的作用。
（2）[2]根据表中数据可知，实验中，光从空气斜射入玻璃中，折射角总小于入射角，故能得出的结论是：光从空气斜射入玻璃中时，折射角小于入射角。
（3）[3]根据表格中的数据可知，当光线以45°的入射角从空气射向玻璃时，其折射角是30°；当入射角为35°时，入射角变小了，折射角随之变小，所以折射角会小于30°。
（4）[4]已知当光线以45°的入射角从空气射向玻璃时，其折射角是30°。根据光路的可逆性，当光以30°的入射角从玻璃射入空气中时，其折射角是45°。
24． 凝华 导体 声音的响度与声源振幅的关系 物体的面积越大空气阻力越大 物体的弹性形变程度
【详解】（1）[1]气态的水蒸气遇到温度较低的钢尺变成固态的“霜”，是凝华现象。
（2）[2]如图 1（a）所示 ，将塑料尺接入电路 ，小灯泡不发光，说明电路断路；将钢尺接入电路 ，小灯泡发光，说明电路是通路，则钢尺钢尺容易导电，即导体。
（3）[3] 如图 1 （b）所示的实验中 ，控制钢尺伸出桌面的长度相同 ， 用不同的力拨动钢尺，比较两次钢尺发出声音的响度，可以探究声音的响度与振幅的关系。
（4）[4]将报纸展开平铺与多次折叠相比增大了报纸与空气的接触面积，因此在相同条件下，钢尺很难被砸落的原因是物体的面积越大空气阻力越大。
（5）[5]钢尺变弯是钢尺的形状发生改变，如图2所示的实验中，控制钢尺伸出桌面的长度相同，改变钢尺的形变程度，放手后橡皮被弹出的距离不同，说明橡皮的机械能不同，实验过程钢尺的弹性势能转化为橡皮的机械能，则说明钢尺的弹性势能与钢尺的弹性形变程度有关，因此可以探究弹性势能的大小与物体弹性形变程度的关系。
25． 左 D 193 19.3 是
【详解】（1）[1]天平在使用前要调节平衡：将天平放在水平台上，将游码归零，如图甲可知横梁左高右低，则需要向左调节平衡螺母直到横梁平衡。
（2）[2]用调节好的天平测小石块的质量，小强在添加最小砝码后，右盘的砝码过重，此时应取走最小的砝码，调节游码，故ABC不符合题意，D符合题意。
故选D。
（3）[3]图乙中砝码质量是190g,标尺的分度值是0.2g，游码所对的刻度值为3g,饰品质量是193g。
（4）[4][5]由图丙所示可知，饰品的体积
V＝30mL﹣20mL＝10mL＝10cm3
饰品的密度

因为金的密度ρ金＝19.3×103kg/m3，所以饰品是用纯金制成的。
（5）[6]铝块在空气中时弹簧测力计的示数是F1，则铝块的重力G＝F1，铝块的质量

铝块的体积
   ①
把铝块浸没在牛奶中时弹簧测力计的示数是F2，故铝块所受浮力为
F浮＝G﹣F示＝F1﹣F2
根据阿基米德原理可知铝块的体积
   ②
联立①②得牛奶的密度表达式

26． 右 C 0.20 9.9 A
【详解】（1）[1] 用“伏安法”测电阻时，电压表应与定值电阻并联，由图甲可知，电压表接在定值电阻与滑动变阻器两端，测定值电阻与滑动变阻器串联电压，即电源电压，电压表连接错误，电压表应并联在定值电阻两端，电路图如图所示

（2）[2]为保护电路，闭合开关前，滑动变阻器的滑片应调到最大值，即右端。
（3）[3]A．若电源有故障，电流表和电压表都无示数，故A不符合题意；
B．若滑动变阻器有故障，两表同时有示数或无示数，故B不符合题意；
C．若定值电阻R有故障，若断路，电压表有示数，电流表无示数；若短路，电压表无示数，电流表有示数，故C符合题意；
D．若开关有故障，两表同时有示数或无示数，故D不符合题意。
故选C。
（4）[4]由图乙知，电流表的量程为0-0.6A，分度值为0.02A，示数为0.2A。
[5]由表中数据可计算第2次实验电阻的阻值

则定值电阻R的阻值

即三次实验数据可得定值电阻的阻值为9.9Ω。
（5）[6]本实验多次测量是为了取平均值是为了提高测量的准确度，减小误差；
A．用刻度尺测量物理课本的长与宽，需要多次测量，是为了取平均值减小误差，故A符合题意；
B．探究同种物质的质量与体积的关系时，也需要多次测量得到多组数据，分析数据从而得到一个普遍规律，故B不符合题意；
C．测量小灯泡的电功率时，也需要多次测量，是为了探究灯泡亮度与实际功率的关系，找到普遍规律，故C不符合题意。
故选A。
27．（1）4050J；（2）450W；（3） 90N
【详解】解：（1）起重机所做的有用功为

（2）由可得，起重机所做的总功为

根据可得，拉力做功的功率为

（3）因为不计绳重和摩擦时，由可知

则所以动滑轮的重力为

答：（1）起重机所做的有用功为 4050J；
（2）绳端的拉力 F 做功的功率为 450W；
（3）动滑轮的重力为 90N。
28．（1）0.02A；（2）55W；（3）84%
【详解】解：（1）如图乙所示，温度为80℃时，电阻R的阻值为100Ω，则此时通过电磁铁线圈的电流为

（2）动触点与静触点a接触时，为保温状态，工作电路中电阻R1和R2串联接入，保温状态下的电功率为

（3）由题意知，水温达到80℃时衔铁会跳起，则水吸收的热量为

动触点与静触点b接触时，为加热状态，工作电路中只有电阻R2接入，加热状态下消耗的电能为

恒温调奶器的加热效率为

答：（1）衔铁刚跳起时，通过电磁铁线圈的电流0.02A；
（2）工作电路在保温状态下的电功率为55W；
（3）水吸收的热量为5.5×105J，恒温调奶器的加热效率为84%。
