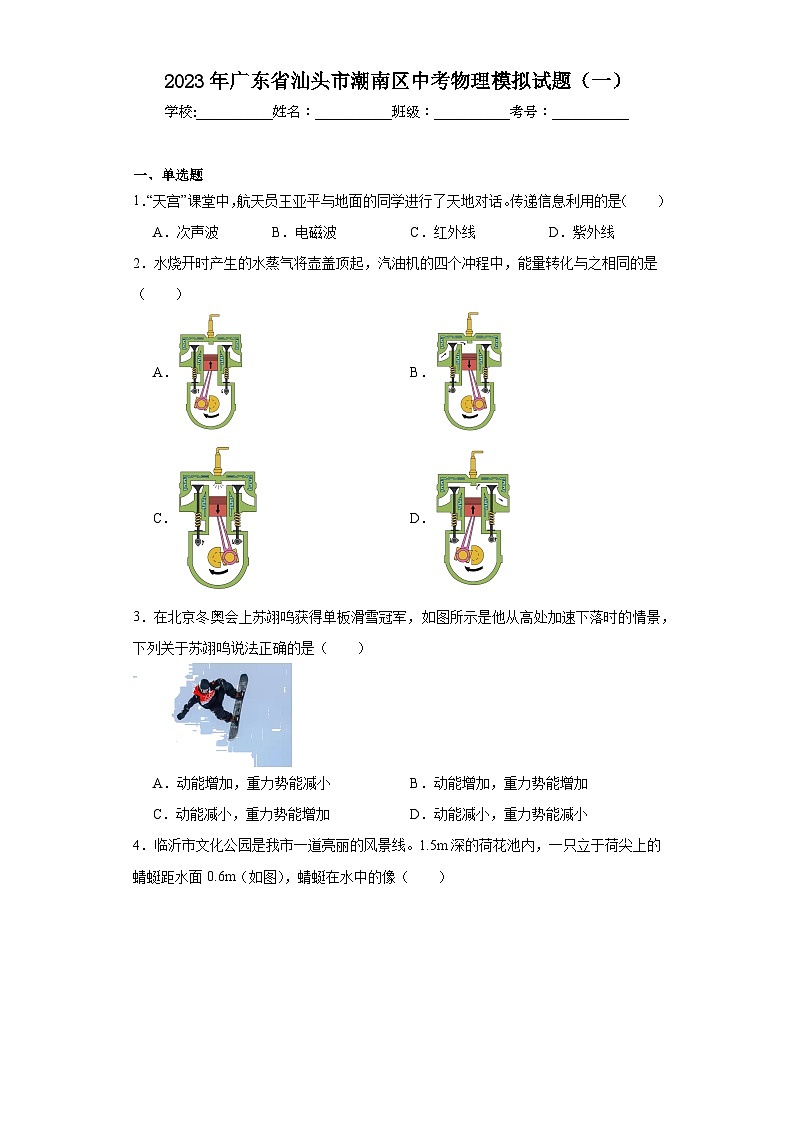

2023年广东省汕头市潮南区中考物理模拟试题（一）
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．“天宫”课堂中，航天员王亚平与地面的同学进行了天地对话。传递信息利用的是（　　）
A．次声波 B．电磁波 C．红外线 D．紫外线
2．水烧开时产生的水蒸气将壶盖顶起，汽油机的四个冲程中，能量转化与之相同的是（　　）
A． B．
C． D．
3．在北京冬奥会上苏翊鸣获得单板滑雪冠军，如图所示是他从高处加速下落时的情景，下列关于苏翊鸣说法正确的是（　　）

A．动能增加，重力势能减小 B．动能增加，重力势能增加
C．动能减小，重力势能增加 D．动能减小，重力势能减小

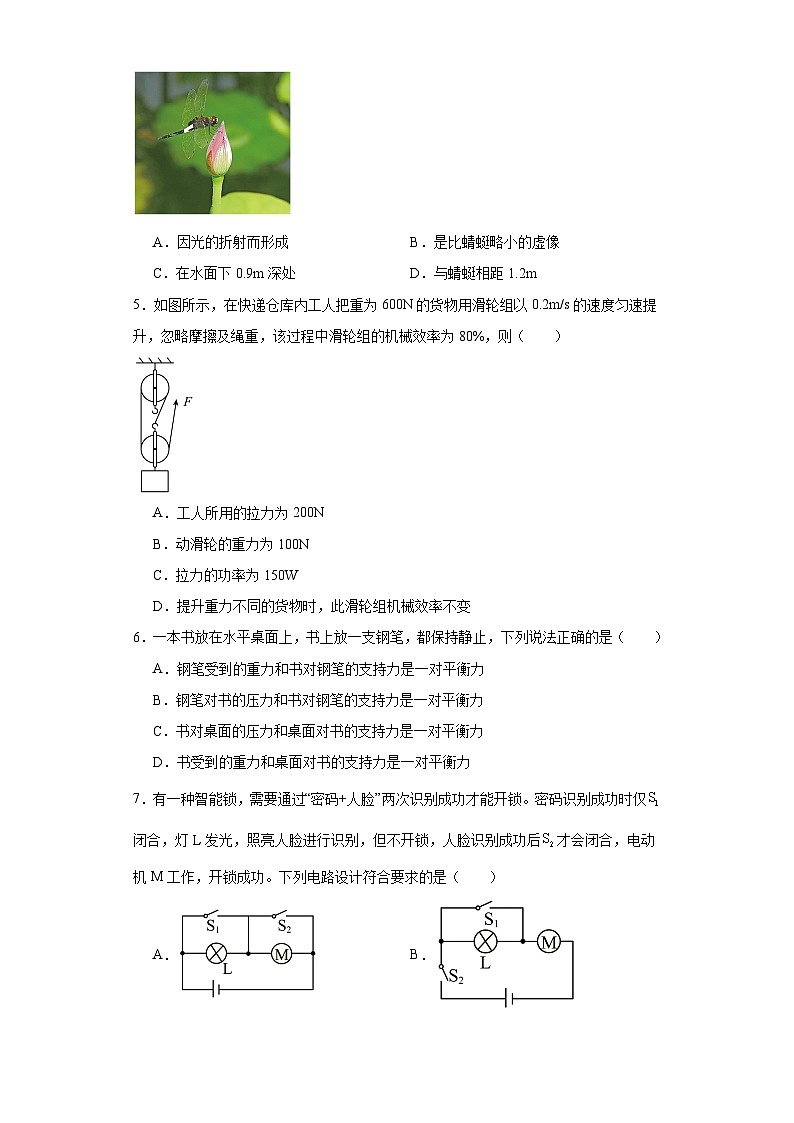

4．临沂市文化公园是我市一道亮丽的风景线。1.5m深的荷花池内，一只立于荷尖上的蜻蜓距水面0.6m（如图），蜻蜓在水中的像（　　）


A．因光的折射而形成 B．是比蜻蜓略小的虚像
C．在水面下0.9m深处 D．与蜻蜓相距1.2m
5．如图所示，在快递仓库内工人把重为600N的货物用滑轮组以0.2m/s的速度匀速提升，忽略摩擦及绳重，该过程中滑轮组的机械效率为80%，则（　　）

A．工人所用的拉力为200N
B．动滑轮的重力为100N
C．拉力的功率为150W
D．提升重力不同的货物时，此滑轮组机械效率不变
6．一本书放在水平桌面上，书上放一支钢笔，都保持静止，下列说法正确的是（　　）
A．钢笔受到的重力和书对钢笔的支持力是一对平衡力
B．钢笔对书的压力和书对钢笔的支持力是一对平衡力
C．书对桌面的压力和桌面对书的支持力是一对平衡力
D．书受到的重力和桌面对书的支持力是一对平衡力
7．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）

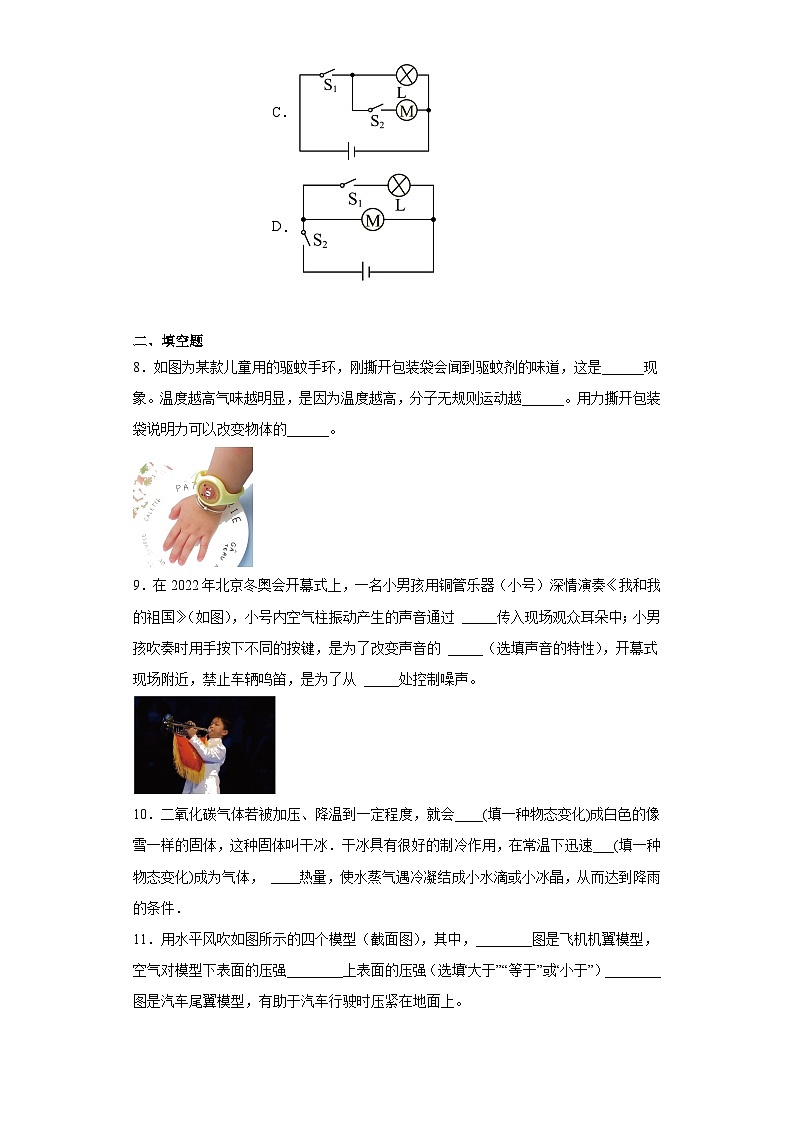

A． B． C． D．

二、填空题
8．如图为某款儿童用的驱蚊手环，刚撕开包装袋会闻到驱蚊剂的味道，这是______现象。温度越高气味越明显，是因为温度越高，分子无规则运动越______。用力撕开包装袋说明力可以改变物体的______。

9．在2022年北京冬奥会开幕式上，一名小男孩用铜管乐器（小号）深情演奏《我和我的祖国》（如图），小号内空气柱振动产生的声音通过 _____传入现场观众耳朵中；小男孩吹奏时用手按下不同的按键，是为了改变声音的 _____（选填声音的特性），开幕式现场附近，禁止车辆鸣笛，是为了从 _____处控制噪声。

10．二氧化碳气体若被加压、降温到一定程度，就会____(填一种物态变化)成白色的像雪一样的固体，这种固体叫干冰．干冰具有很好的制冷作用，在常温下迅速___(填一种物态变化)成为气体， ____热量，使水蒸气遇冷凝结成小水滴或小冰晶，从而达到降雨的条件．
11．用水平风吹如图所示的四个模型（截面图），其中，________图是飞机机翼模型，空气对模型下表面的压强________上表面的压强（选填“大于”“等于”或“小于”）________图是汽车尾翼模型，有助于汽车行驶时压紧在地面上。

12．如图所示，闭合开关，导体就会运动起来，在此过程中，___________能转化为___________能。利用这一原理可以制作___________。

13．一根与丝绸摩擦过的玻璃棒带了电，这是_______现象。如图所示，用此玻璃棒接触原来不带电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是_______（选填“从A到B”或“从B到A”），金属箔带了_______（选填“正”或“负”）电。

14．用如图所示的装置探究电流产生的热量与______的关系。通电2min，______（填“左”或“右”）侧U形管液面高度变化更大，电阻R1与R2产生的热量之比为______。


三、作图题
15．如图利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。

16．如图所示，请分别画出AB的入射光线和CO的折射光线。

17．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。


四、填空题
18．电压表的读数为______。

19．如图所示，物体的长度为______mm。

20．如图中，弹簧测力计的示数为___________N。


五、实验题
21．小明在实验室探究冰熔化和水沸腾时温度的变化特点，根据测量结果画出相关图像，如图甲所示:

（1）要完成这两个实验，都需要的测量仪器是钟表和____________；
（2）水沸腾时温度计示数如图乙所示，该示数是________________段所对应的温度值(选填"BC"和"EF")
（3）如图甲所示，BC段该物质的状态为_________________．
（4）AB段与CD段的倾斜程度不同，这是因为___________________________．
22．为了探究滑动摩擦力的大小跟哪些因素有关，小明同学在如下图所示的情景中，沿水平方向匀速拉动水平桌面上的木块，弹簧测力计的示数如图所示。

（1）能够用弹簧测力计的示数表示摩擦力的大小是根据_________的原理。
（2）小明同学刚开始拉木块时，木块没有被拉动，则木块所受摩擦力的大小_________（选填“大于”“小于”或“等于”）拉力的大小。
（3）甲、乙两次实验是为了探究滑动摩擦力的大小与_________有关。
（4）在图丙所示的情景中拉力增大为4N时，木块受到的滑动摩擦力的大小为_________N。
（5）实验完成后，同学们对实验进行了改进，如图丁所示。水平拉动木板向左运动，A弹簧测力计的示数为5.8N，B弹簧测力计的示数为2.6N，则木块受到的摩擦力方向为水平向_________（选填“左”或“右”），木板与木块之间的摩擦力大小为_________N。

23．如图所示，小明在做“测量小灯泡电功率”的实验。实验室有如下器材：电源（设电压恒为不变）、小灯泡（额定电压为，灯丝的电阻约为）、电流表、电压表、开关各一个，规格分别为R1“  ”和“  ”的滑动变阻器各一个，导线若干。

（1）连接电路时，小明应选用规格为______（选填“R1”“R2”）的滑动变阻器；
（2）连接好电路后，闭合开关前，在甲图中滑动变阻器的滑片应置于______端（选填“A”或“B”）；闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡发生______（选填“短路”或“断路”）；
（3）排除故障，闭合开关，移动滑片到某位置时，电压表的示数为，若想测量小灯泡的额定功率，应将滑片向______（选填“A”或“B”）端移动，使电压表的示数为______；通过实验，小灯泡的U-I图像如图乙所示，则小灯泡的额定功率为______。

六、计算题
24．我国生产的无人机世界领先，种类繁多，应用广泛。如图所示是一架已经装载上10kg防疫物资的无人机，若该无人机自身质量为30kg，它有4条支撑腿，每条支撑腿与地面的接触面积为25cm2.（g取10N/kg）请解答下列问题：
（1）防疫物资所受的重力；
（2）图中静止在水平地面上的无人机对地面的压强（旋翼未转动）；
（3）起飞后，无人机在30s内匀速竖直上升60m，此过程中无人机对防疫物资做功的功率。

25．在如图所示的电路中，电源电压恒为6V，滑动变阻器R2标有“20Ω  3A”的字样，闭合开关S，电流表的示数为0.3A。求
（1）R1的阻值；
（2）R2允许接入电路的最小阻值；
（3）整个电路允许消耗的最大功率与最小功率之比。


七、实验题
26．在“探究凸透镜成像规律”的实验中：

（1）图甲中光屏上所成的像是倒立________（选填“放大”、“等大”或“缩小”）的实像。生活中________（选填“照相机”、“投影仪”或“放大镜”）利用这一原理制成；
（2）图甲中只移动蜡烛和光屏，可以模拟照相机成像原理的操作是________（填字母）；
A．都左移　　B．都右移
C．蜡烛左移，光屏右移　　D．蜡烛右移，光屏左移
（3）如图乙，线段AB为凸透镜成像的物距倒数和像距倒数的对应关系，则凸透镜焦距为________cm；
（4）根据“探究凸透镜成像规律”的实验现象，完成下表。
实验现象
分析原因
若点燃蜡烛后，无论怎样移动光屏，
在光屏上始终没能看到烛焰的像
1．_________
2．_________

八、填空题
27．为了给立方体金属工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件缓缓地压入油内，如题图甲所示。收集有关数据并处理获得：工件的下底面与油面的距离为h，力F与h大小关系如题图乙所示，小明觉得图中CB的延长线BA段是没有意义的。老师告诉他，力F为负值时，表明它的方向与原来的方向相反了。

（1）分析BC段：随着h的增大，工件所受的浮力大小将___________，油对工件下底面的压强大小将___________（以上两空均选填“变大”、“变小”或“不变”）；
（2）若A点的坐标为（-400，0），则从图像分析可知工件的重力大小是___________N；
（3）工件在C点所受的浮力为___________N，该工件的密度为___________kg/m3，根据阿基米德原理，还可以计算出这种油的密度为___________kg/m3。（g=10N/kg）

九、综合题
28．阅读短文，回答问题。
空气炸锅
“空气炸锅”（如图甲所示），其原理是利用热空气流加热食物。工作电路图如图乙，工作时，当空气炸锅内温度高于预设温度时，温控开关自动断开，电热管停止加热，当空气炸锅内温度低于预设温度时，温控开关自动闭合，电热管重新开始加热，循环工作保持箱内温度为预设温度。已知电风扇的功率为，电热管的电阻R为。则：

（1）空气炸锅在加热工作时电风扇和电热管是______联。温控开关是______（选填“”或“”），所使用的电能是______能源（选填“一次”或“二次”）；
（2）空气炸锅正常工作时电热管的功率______；
（3）用这个空气炸锅在一次焙烤鸡翅的过程中，定时开关设定为20min，电热管正常循环工作时，P-t图象如图丙所示，本次烤鸡翅共消耗多少电能______；焙烤过程中是通过______的方式改变鸡翅的内能；
（4）小明想计算空气炸锅的实际功率，于是将家里的其他用电器都关闭，他观察到空气炸锅工作时，家里标有“”字样的电能表3 min闪烁了27次，则此时空气炸锅的电功率是______。

参考答案：
1．B
【详解】A．次声波属于声音，而声音的传播需要介质，太空中没有空气，不能传声，所以不能利用次声波来传递航天员与地面的信息。故A不符合题意；
B．电磁波可以在真空中传播，航天员与地面的互动利用电磁波来传递信息，故B符合题意；
CD．红外线与紫外线属于不可见光，虽然可以在真空中传播，但不是用来传递信息的，故CD不符合题意。
故选B。
2．C
【详解】水烧开时产生的水蒸气将壶盖顶起，水蒸气的内能会转化为壶盖的机械能；
A．汽油机进气门和排气门均关闭，活塞向上运动，是压缩冲程，此冲程机械能转化为内能，故A不符合题意；
B．汽油机进气门打开，排气门关闭，活塞向下运动，是吸气冲程，此冲程没有能量转化，故B不符合题意；
C．汽油机进气门和排气门均关闭，活塞向下运动，是做功冲程，此冲程内能转化为机械能，故C符合题意；
D．汽油机进气门关闭，排气门打开，活塞向上运动，是排气冲程，此冲程没有能量转化，故D不符合题意。
故选C。
3．A
【详解】苏翊鸣从高处加速下落时，质量不变，高度变小，重力势能减小，速度变大，动能增加，故A正确。
故选A。
4．D
【详解】A．蜻蜓在水中的像是平面镜成像，是光的反射，故A不符合题意；
B．蜻蜓在水中的像是平面镜成像，成的是等大的虚像，故B不符合题意；
C．蜻蜓在水中的像是平面镜成像，像到平面镜的距离等于物体到水面的距离等于0.6m，故C不符合题意；
D．蜻蜓在水中的像与蜻蜓相距

故D符合题意。
故选D。
5．C
【详解】A．由图可知绳子的有效段数n=3，滑轮组的机械效率

工人所用的拉力为

故A不符合题意；
B．忽略摩擦及绳重，作用在绳子自由端的拉力为

动滑轮重
G动=3F-G=3×250N-600N=150N
故B不符合题意；
C．拉力F的功率

即
P=Fv=Fnv物=250N×3×0.2m/s=150W
故C符合题意；
D．忽略摩擦及绳重，克服动滑轮的重力做的功为额外功的唯一来源，故滑轮组机械效率为

G动保持不变，提升重力不同的货物时，此滑轮组机械效率发生变化，故D不符合题意。
故选C。
6．A
【详解】二力平衡的条件是作用在同一物体上，大小相等，方向相反，作用在同一直线上；
A．钢笔受到的重力作用在钢笔上，方向为竖直向下，书对钢笔的支持力作用在钢笔上，方向为竖直向上，两个力大小相等，是一对平衡力，故A正确；
B．钢笔对书的压力作用在书上，书对钢笔的支持力作用在钢笔上，两个力没有作用在同一物体上，所以不是一对平衡力，故B错误；
C．书对桌面的压力作用在桌面上，桌面对书的支持力作用在书上，两个力没有作用在同一物体上，所以不是一对平衡力，故C错误；
D．书受到的重力作用在书上，大小为书的重力，桌面对书的支持力作用在书上，大小为书和钢笔的总重力，两个力大小不相等，所以不是一对平衡力，故D错误。
故选A。
7．C
【详解】由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。
故选C。
8． 扩散 剧烈 形状
【详解】[1]闻到驱蚊剂的味道，这是分子做无规则运动的结果，属于扩散现象。
[2]分子无规则运动的剧烈程度与温度有关，温度越高分子无规则运动越剧烈，扩散越快。
[3]用力撕开包装袋，手对包装袋的力改变了包装袋的形状，说明力可以改变物体的形状。
9． 空气 音调 声源
【详解】[1]小号内空气柱振动产生的声音通过空气传入观众耳朵，声音的传播需要介质，介质可以是固体、液体，也可以是气体，而声源和人耳之间的介质是空气，故小号内空气柱振动产生的声音通过空气传入观众耳朵。
[2]小男孩吹奏时用手按下不同的按键，空气柱长短不同，空气柱振动的频率不同，音调不同。
[3]禁止车辆鸣笛，是在声源处控制噪声。
10． 凝华 升华 吸收
【详解】加压和降低温度都可以使气体液化或凝华，二氧化碳气体若被加压、降温到一定程度，就会凝华成固态的干冰；干冰又非常容易升华成气体，在这一过程中会吸收大量的热，使周围环境的温度降低，使水蒸气遇冷凝结成小水滴或小冰晶，形成降雨．
11． A 大于 B
【详解】[1][2][3]A图相同时间内，风经过模型上方的路程大于模型下方的路程，模型上方的风速大于下方的风速，模型上方的压强小于模型下方的压强，A是飞机机翼模型；B图相同时间内，风经过模型上方的路程小于模型下方的路程，模型上方的风速小于下方的风速，模型上方的压强大于模型下方的压强，B是汽车尾翼模型，有助汽车行驶时压紧在地面上；C和D上方和下方的形状相同，相同时间内，风经过模型上方的路程等于模型下方的路程，模型上方的风速等于下方的风速，模型上方的压强等于模型下方的压强。
12． 电 机械 电动机
【详解】[1][2]如图，闭合开关，导体ab中有电流通过，通电导体在磁场中受力而运动，将电能转化为机械能。
[3]利用通电导体在磁场中受力而运动原理可以制作电动机。
13． 摩擦起电 从A到B 正
【详解】[1]通过摩擦的方法使物体带电，叫摩擦起电，用绸子摩擦过的玻璃棒带了电，这是摩擦起电现象。
[2]与丝绸摩擦过的玻璃棒失去电子带上了正电，它接触验电器时，验电器带负电的电子由B传到A再传到玻璃棒，因为电流方向是正电荷定向移动的方向，与负电荷定向移动方向相反，所以电流方向就是由A到B。
[3]金属箔由于失去电子而带上了正电。
14． 电阻 右 1：2
【详解】[1]如图所示的装置，大小不同的电阻串联在电路中，电流相同，探究的是电流产生的热量与电阻大小的关系。
[2]根据焦耳定律可知，电流和通电时间相同时，电阻越大产生热量越多，则右侧电阻产生的热量更多，右侧U形管液面高度变化更大。
[3]根据焦耳定律可知，电流和通电时间相同时，产生热量和电阻成正比，则

电阻R1与R2产生的热量之比为1∶2。
15．
【详解】根据杠杆的平衡条件，动力臂越长越省力，找到杠杆上离支点最远的一点作为动力作用点，支点到该点的距离即为最长的动力臂l，画出最长动力臂后，最小力F应与力臂l垂直且向上。如图所示：

16．
【详解】根据凹透镜的三条特殊光线可知，延长线过凹透镜另一侧焦点的光线经凹透镜折射后，将平行于主光轴；过凹透镜光心的光线经凹透镜折射后，传播方向不变，据此完成AB的入射光线和CO的折射光线，如图所示：

17．
【详解】家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，作图如下：

18．2.7
【详解】图中电压表选用0~3V的量程，分度值为0.1V，示数为2.7V。
19．13.8
【详解】刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为
0.1cm=1mm
物体左侧与2.00cm对齐，右侧示数3.38cm对齐，所以物体的长度为
L=3.38cm-2.00cm=1.38cm=13.8mm
20．3.4
【详解】图中弹簧测力计的量程为0~5N，弹簧测力计一个大格表示1N，里面有5个小格，一个小格表示0.2N，其分度值为0.2N。故弹簧测力计的示数为3.4N。
21． 温度计 EF 固液共存（冰水共存） 冰、水物质的比热容不同
【详解】 (1)由于晶体熔化和水沸腾这两个实验，都需要对冰和水进行加热，所以，除需要用测量仪器计时器来记录时间外，还需要用温度计测量温度的变化．(2)水沸腾时，此时温度计的示数是98℃，对比a、b两图可知，a图是冰的熔化图象，BC段所对应的温度是冰的熔点，b图是水的沸腾图象，EF段所对应的温度是水的沸点．(3)如图甲(a)所示，BC段该物质正在熔化，为固液共存态；(4)由图象可以看出，升高相同的温度，冰比水用的时间短，所以冰比水吸热升温快，原因是冰的比热容比水的比热容小．
点睛：（1）冰熔化和水沸腾实验需要不断吸热，实验过程中，需要用温度计测量温度，还需要用秒表来记录时间．（2）晶体熔化时温度要达到熔点，不断吸热，温度不变；但晶体熔化后温度还要上升．水沸腾时，吸热，但温度不变，这个不变的温度，即为沸点．（3）在熔化过程中晶体处于固液共存态，熔化完毕，处于液态．（4）升温快慢与物质不同状态下的比热容有关．
22． 二力平衡 等于 压力大小 3.2 左 2.6
【详解】（1）[1]实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。
（2）[2]小明同学刚开始拉木块时，木块没有被拉动，木块处于静止状态，由二力平衡条件可知，此时木块所受摩擦力大小等于拉力的大小。
（3）[3]如图所示，甲、乙两次实验，接触面的粗糙程度相同，压力大小不同，弹簧测力计示数不同，因此是为了探究滑动摩擦力的大小与压力大小有关。
（4）[4]由图可知，丙图中木块在毛巾表面做匀速直线运动，根据二力平衡可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数3.2N，当拉力增大为4N时，木块的重力不变，所以木块对水平毛巾表面的压力大小不变，接触面的粗糙程度也不变，因此木块受到的滑动摩擦力大小也不变，为3.2N。
（5）[5][6]由图可知，木块处于平衡状态，木块在水平方向上受到拉力和摩擦力的作用，由二力平衡可得，摩擦力与拉力的大小相等，方向相反，所以摩擦力的大小为2.6N，摩擦力的方向为水平向左，根据力的作用是相互的可知，木板与木块之间的摩擦力大小等于木块受到木板的摩擦力大小，因此，木板与木块之间的摩擦力大小为2.6N。
23． R2 A 短路 B 2.5 0.625
【详解】（1）[1]小灯泡正常发光时，根据欧姆定律可知电路电流为

根据串联电路的电压特点可知滑动变阻器两端的电压为
U滑=U-UL=6V-2.5V=3.5V
根据欧姆定律可知滑动变阻器接入电路的阻值为

所以选择规格是R2的滑动变阻器。
（2）[2]为了保护电路，闭合开关前，在甲图中滑动变阻器的滑片P应置于阻值最大处，即A端。
[3]闭合开关，发现小灯泡不亮，电流表有示数，说明电路是通路；电压表无示数，说明电压表并联的支路短路或电压表短路，故故障原因可能是小灯泡发生短路。
（3）[4][5]闭合开关，移动滑片P到某位置时，电压表的示数为2.2V，小于灯泡的额定电压2.5V，若想测量小灯泡的额定功率，应增大灯泡两端的电压，根据串联电路电压规律，应减小变阻器两端的电压，根据分压原理，应减小变阻器接入电路的阻值，故应将滑片P向B端移动，使电压表的示数为2.5V。
[6]由小灯泡的U-I图像可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.25A，小灯泡额定功率为
P额=U额I额=2.5V×0.25A=0.625W
24．（1）100N；（2）4×104Pa；（3）200W
【详解】解：（1）由 知道，防疫物资的重力
G物资=m物资g=10kg×10N/kg=100N
（2）由 知道，无人机的重力
G无人机=m无人机g=30kg×10N/kg=300N
在水平地面上静止的无人机对地面的压力
F=G物资+G无人机=100N+300N=400N
总受力面积
S=4×25cm2=100cm2=1×10-2m2
则无人机对地面的压强

（3）无人机对防疫物资做的功
W=G物资h=100N×60m=6×103J
则此过程中无人机对防疫物资做功的功率

答：（1）防疫物资所受的重力为100N；
（2）图中静止在水平地面上的无人机对地面的压强为4×104Pa；
（3）此过程中无人机对防疫物资做功的功率为200W。
25．（1）20Ω；（2）2Ω；（3）11:2
【详解】解：（1）由电路图可知，电阻R1与滑动变阻器R2并联，故

电流表测量通过R1的电流，为0.3A，由可知，电阻R1的阻值

（2）滑动变阻器R2标有“20Ω  3A”的字样，表示允许通过的最大电流为3A，则R2允许接入电路的最小阻值

（3）当变阻器接入电路的电阻最小时，通过滑动变阻器的电流最大，干路电流最大，为

当变阻器接入电路的电阻最大时，电流最小，则通过变阻器的最小电流

此时干路电流最小，为

由可知，当电压相同时，电功率之比等于电流之比，整个电路允许消耗的最大功率与最小功率之比

答：（1）R1的阻值为20Ω；
（2）R2允许接入电路的最小阻值为2Ω；
（3）整个电路允许消耗的最大功率与最小功率之比为11:2。
26． 放大 投影仪 A 10 物距小于焦距，成虚像，不能成在光屏上 光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上
【详解】（1）[1][2]物距在一倍焦距和二倍焦距之间，像距应大于二倍焦距，成倒立、放大的实像，应用于投影仪或幻灯机。图甲中，u＜v，光屏上所成的像是倒立放大的实像，生活中投影仪利用这一原理制成。
（2）[3]照相机的成像原理是当u＞2f时，f＜v＜2f，成倒立缩小的实像，应用于照相机，因此在图中应将蜡烛和光屏都向左移动。
（3）[4]凸透镜成实像时
u=v=2f
时，成倒立、等大的实像，此时的

则

解得f=10cm。
（4）[5]若光屏上没有像，可能是因为物距小于焦距，成虚像，不能成在光屏上。
[6]有可能光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；也有可能物体在焦点上，不能成像。
27． 变大 变大 400 1000 320 0.8×103
【详解】（1）[1]随着h的增大，工件排开油的体积也随之增大，根据公式F浮=ρ油gV排可知工件受到的浮力将变大。
[2]随着h的增大，由液体压强公式p=ρ油gh可知，油对工件下底面的压强也变大。
（2）[3]A点的坐标为（-400，0），它表示工件的下底面与油面的距离为0时（即工件刚好全部离开油面），工件受到竖直向上的拉力为400N，则由物体受力平衡可得工件受到的重力为
G=F拉=400N
（3）[4]由图像知，C点的坐标为（600，0.5），它表示工件完全浸没时（即该立方体的边长为0.5m），对工件施加的压力为F=600N，此时根据物体受力平衡可得，此时工件受到的浮力为
F浮=G+F压=400N+600N=1000N
[5]该立方体的边长为a=0.5m，则工件的体积为
V=a3=(0.5m）3=0.125m3
工件的质量为

该工件的密度为

[6]根据工件完全浸没时，其排开油的体积等于自身的体积，即
V排=V=0.125m3
根据F浮=ρ油gV排可得该油的密度为

28． 并 二次 1000 热传递 900
【详解】（1）[1][2]由图乙可知，当定时开关机和温控开关都闭合时，空气炸锅处于加热工作状态，此时电风扇和电热管互不影响，因此两者是并联关系，温控开关与电热管R串联在一条支路上，所以温控开关是S2。
[3]电能是由其它形式的能转化而来的，属于二次能源。
（2）[4]正常工作时电热管两端的电压为220V，电热管的功率

（3）[5]由电路图可知，当焙烤鸡翅时，电风扇与电热管是并联关系，电风扇在20分钟内一直工作，电风扇消耗的电能
WM=PMtM=50W×20×60s=6×104J
从丙图可知电热管在20分钟内，只工作了16min，电热管消耗的电能
WR=PRtR=1000W×16×60s=9.6×105J
本次焙烤鸡翅共消耗的电能
W=WM+WR=6×104J+9.6×105J=1.02×106J
[6]焙烤过程中，鸡翅吸收热量，温度升高，通过热传递的方式改变鸡翅的内能。
（4）[7]此时空气炸锅消耗的电能

此时空气炸锅的电功率
