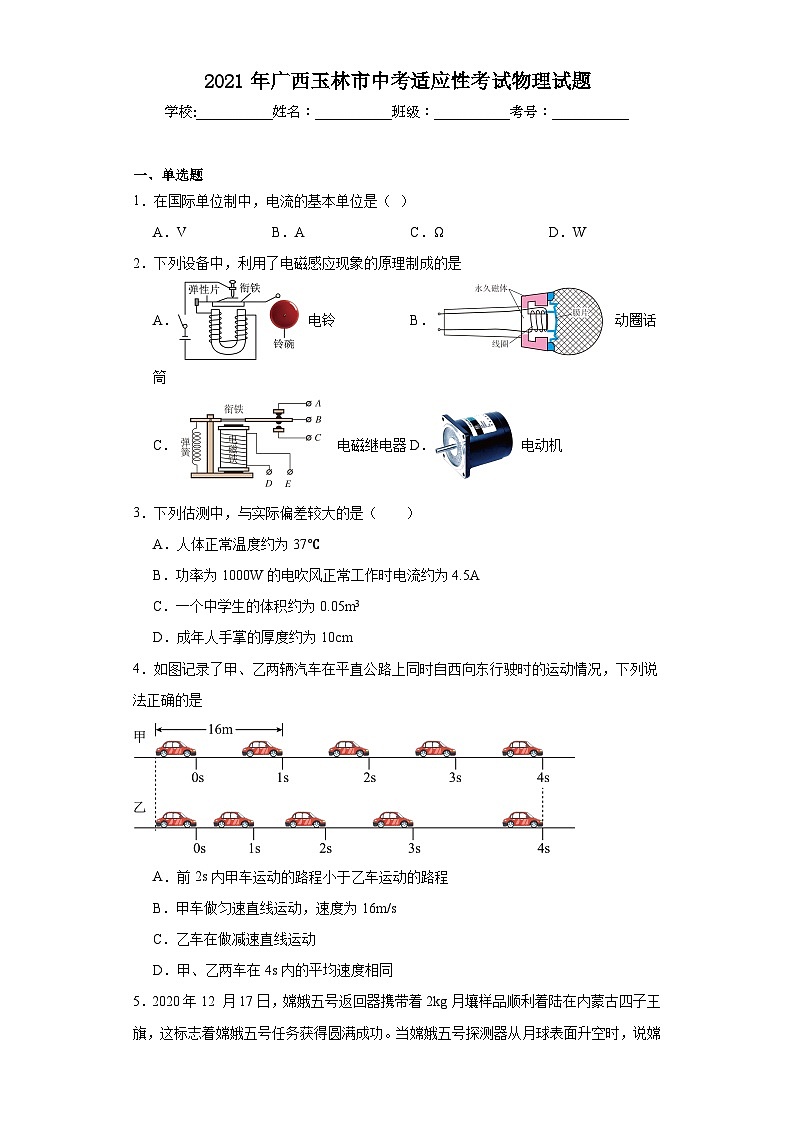

2021年广西玉林市中考适应性考试物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．在国际单位制中，电流的基本单位是（  ）
A．V B．A C．Ω D．W
2．下列设备中，利用了电磁感应现象的原理制成的是
A． 电铃 B． 动圈话筒
C． 电磁继电器 D． 电动机
3．下列估测中，与实际偏差较大的是（　　）
A．人体正常温度约为37℃
B．功率为1000W的电吹风正常工作时电流约为4.5A
C．一个中学生的体积约为0.05m3
D．成年人手掌的厚度约为10cm
4．如图记录了甲、乙两辆汽车在平直公路上同时自西向东行驶时的运动情况，下列说法正确的是

A．前2s内甲车运动的路程小于乙车运动的路程
B．甲车做匀速直线运动，速度为16m/s
C．乙车在做减速直线运动
D．甲、乙两车在4s内的平均速度相同
5．2020年12 月17日，嫦娥五号返回器携带着2kg月壤样品顺利着陆在内蒙古四子王旗，这标志着嫦娥五号任务获得圆满成功。当嫦娥五号探测器从月球表面升空时，说嫦娥五号探测器是运动的，所选参照物是（　　）
A．嫦娥五号探测器 B．月球表面
C．嫦娥五号上的照相机 D．嫦娥五号上的计算机

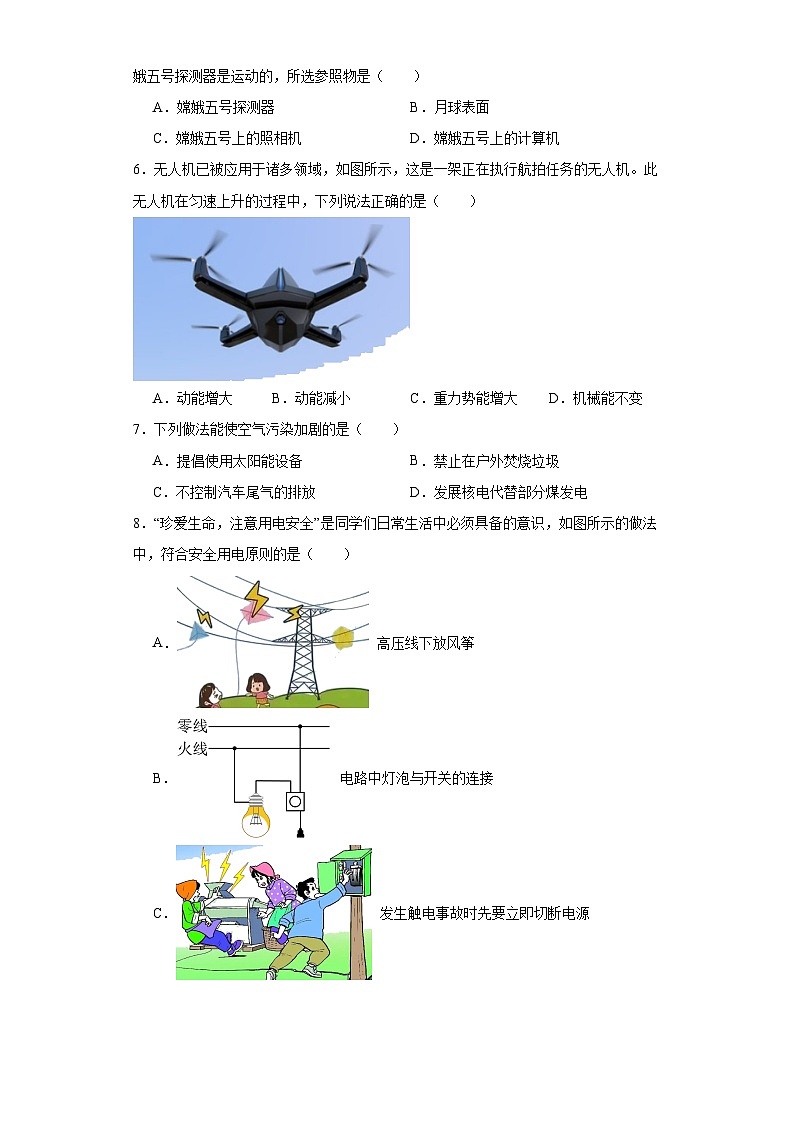

6．无人机已被应用于诸多领域，如图所示，这是一架正在执行航拍任务的无人机。此无人机在匀速上升的过程中，下列说法正确的是（　　）

A．动能增大 B．动能减小 C．重力势能增大 D．机械能不变
7．下列做法能使空气污染加剧的是（　　）
A．提倡使用太阳能设备 B．禁止在户外焚烧垃圾
C．不控制汽车尾气的排放 D．发展核电代替部分煤发电
8．“珍爱生命，注意用电安全”是同学们日常生活中必须具备的意识，如图所示的做法中，符合安全用电原则的是（　　）
A．  高压线下放风筝
B．  电路中灯泡与开关的连接
C．  发生触电事故时先要立即切断电源

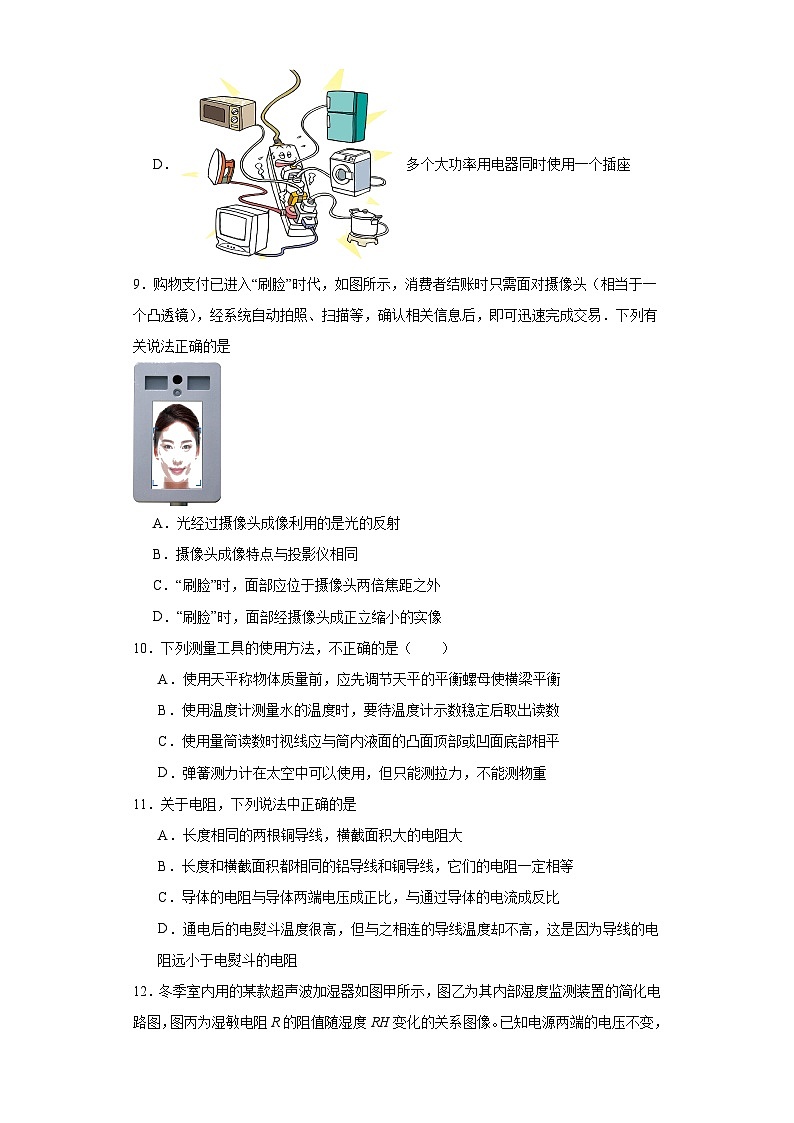

D．  多个大功率用电器同时使用一个插座
9．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易．下列有关说法正确的是

A．光经过摄像头成像利用的是光的反射
B．摄像头成像特点与投影仪相同
C．“刷脸”时，面部应位于摄像头两倍焦距之外
D．“刷脸”时，面部经摄像头成正立缩小的实像
10．下列测量工具的使用方法，不正确的是（　　）
A．使用天平称物体质量前，应先调节天平的平衡螺母使横梁平衡
B．使用温度计测量水的温度时，要待温度计示数稳定后取出读数
C．使用量筒读数时视线应与筒内液面的凸面顶部或凹面底部相平
D．弹簧测力计在太空中可以使用，但只能测拉力，不能测物重
11．关于电阻，下列说法中正确的是
A．长度相同的两根铜导线，横截面积大的电阻大
B．长度和横截面积都相同的铝导线和铜导线，它们的电阻一定相等
C．导体的电阻与导体两端电压成正比，与通过导体的电流成反比
D．通电后的电熨斗温度很高，但与之相连的导线温度却不高，这是因为导线的电阻远小于电熨斗的电阻
12．冬季室内用的某款超声波加湿器如图甲所示，图乙为其内部湿度监测装置的简化电路图，图丙为湿敏电阻R的阻值随湿度RH变化的关系图像。已知电源两端的电压不变，为定值电阻。闭合开关，当环境湿度增大时，下列判断中正确的是（  ）

A．R的阻值减小，电流表示数变大
B．R的阻值增大，电压表示数变大，
C．电压表示数变小，电流表示数变小
D．电路消耗总功率变大
13．新鲜鸡蛋在水中会下沉，小华向水中加盐并轻轻搅拌，随着盐的溶解，可以看到鸡蛋会上浮，如图所示，这是因为（　　）

A．液体的密度变大，鸡蛋所受的浮力大于重力
B．鸡蛋的质量减少，浮力增大
C．鸡蛋的重力减少，重力小于浮力
D．鸡蛋排开盐水的体积增大，浮力增大
14．中国首款具有自主知识产权的轻型多用途水陆两栖飞机“海鸥300”（如图）首飞成功．关于该飞机，下列说法正确的是

A．飞机能漂浮在水面，是因为它排开水的重力大于自身重力
B．飞机飞行时能获得向上的压强差，是因为机翼上方空气流速小于机翼下方空气流速
C．飞机飞行时，通过发射和接收电磁波与地面取得联系的
D．飞机在起飞过程中，惯性将消失
15．如图所示，电源电压不变，将定值电阻R1和R2串联后接在电源上，R1消耗的功率为3W，R2消耗的功率为6W，若将它们并联后仍接在该电源上，此时电路消耗的总功率为（　　）

A．4.05W B．9W C．12W D．40.5W

二、填空题
16．手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的______（选填“超声波”或“电磁波”）；手机中科技含量最高的元件是芯片，芯片的核心部分主要是由_______选填“导体”、“半导体”或“超导体”）材料制成的。
17．五一节假日，小科一家去大容山露营，小科带去一瓶装有质量为2kg的矿泉水，在太阳光的照射下，温度升高了5℃，水吸收的热量是______J，这是通过______方式改变水的内能。[水的比热容为c=4.2×103J/（kg·℃）]
18．小王同学身高160厘米，站在竖直放置的平面镜前，他在平面镜中的像高______（选填“大于”、“等于”或“小于”）160厘米。从平面镜中看到挂钟的指针如图所示，挂钟显示的实际时间是______。（图中长的是分针，短的是时针）

19．如图所示，用两根缝衣针、一个按扣、一只大头针和一块橡皮制作一个指南针，如果图中指南针静止下来后，针头指南，那么针头是___________（选填“N”或“S”）极。实验表明，电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性___________（选填“越弱”、“越强”或“不变”）。

20．如图所示，小明用一根长20cm的可绕O点转动的杠杆，将挂在杠杆下的重为50N的物体提高，他用一个始终与杠杆垂直的力F＝30N，使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆______（选填“一直费力”、“一直省力”、“先省力后费力”或“先费力后省力”），该过程中有用功的大小为______J。

21．如图所示电源电压不变，滑动变阻器的最大阻值为20Ω，闭合开关，当滑动变阻器的滑片P滑到a端时，小灯泡完全熄灭，电流表的示数为0.3A；当滑动变阻器的滑片P滑到b端时，小灯泡恰好正常发光，电流表示数为0.8A，则电源电压为______V，小灯泡的额定功率为______W。


三、作图题
22．请将如图所示的光路图补充完整。


四、实验题
23．如图甲是小鹏探究“水和油沸腾时温度变化的特点”的实验装置，两个试管中分别装有初温相同的水和油，相同时间两试管中的液体吸收的热量相同。
（1）实验进行一段时间后，放在油中温度计的示数如图甲所示为______℃
（2）沸腾前加热过程中，液体温度升高，这是通过______方式增加了液体的内能。
（3）实验过程中两个温度计示数随时间变化的图像如图乙所示，分析图像可知，液体沸腾时，吸收热量，温度______（选填“升高”、“降低”或“不变”）
（4）若试管中油的质量为水质量的2倍，由图像可知：c油=______ []

24．在探究“影响滑动摩擦力大小的因素”实验中，

（1）为测量物体在水平木板上滑动时受到的摩擦力，弹簧测力计应沿水平方向拉着物体做 _____ 运动．
（2）图（a）中：木块受到的摩擦力3.7N，图（b）中：木块受到的摩擦力5.3 N．比较(a)(b)两图得出的结论是 ____________ ；
（3）控制其它物理量不变，只改变物体对接触面的压力．将得到的实验数据记录在表格中，通过描点作图可以得到物体受到滑动摩擦力与压力成正比，其变化规律可以表示成f=kF，则k= ________ ．通过分析k的含义可知，接触地面越粗糙，k值 _______ ．（越大/越小）．
压力F/N
2
4
6
8
滑动摩擦f/N
0.6
1.2
1.8
2.4
（4）实验时,小宇先在竖直正立时对弹簧测力计调零，然后用弹簧测力计拉动物体在水平放置的长木板上做匀速直线运动，则测出的摩擦力 _________ （大于/等于/小于）实际摩擦力．
25．如图所示，在“测量小灯泡电功率”实验中，电源电压恒为4.5V，小灯泡标有“2.5V”字样，电流表、电压表、滑动变阻器“50Ω，1A”、开关各一个，导线若干。

（1）连接电路时，开关应______（选填“断开”或“闭合”）；
（2）如图甲所示，实验电路存在连接错误，只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法______；
（3）排除故障后，逐渐移动滑片，看到电压表示数如图乙，为使灯泡正常发光，应向______（选填“左”或“右”）端移动滑片P，图丙为灯泡的U﹣I图像，可知灯泡的额定功率为______W；
（4）完成上述实验后，实验小组又设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率，实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R0）
①只闭合开关S1，移动R1滑片，使电流表示数为I额，小灯泡正常发光；
②只闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额；
③保持______滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，记下电流表的示数为I2；
④小灯泡额定功率的表达式为P额＝______。（用I额、I1、I2、R0表示）

五、作图题
26．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．


六、计算题
27．随着城市建设进程的加快，城市内出现了很多高层建筑，电梯是高层建筑的组成部分。某公寓的电梯某次在竖直向上运动中，速度随时间变化如图所示。忽略电梯受到空气阻力和摩擦阻力，向上运行的动力只有竖直向上的电动机拉力，电梯箱和乘客的总质量为600kg。求：
（1）电梯在匀速运动阶段上升高度h1是多少？拉力F1做功是多少？
（2）已知在加速阶段，电动机的拉力F2做了11520J的功，加速阶段上升的高度h2＝1.6m，求加速阶段电动机拉力的F2的大小；
（3）电梯开始向上运动后经过64s，电动机的拉力的平均功率是多大？

28．如图所示，是一辆汽车通过滑轮组将深井中的物体拉至井口的装置图。已知井深12m，物体质量为200kg，密度为5×103kg/m3，汽车重为3×104N，汽车受到的阻力恒为车重的0.05倍，汽车以0.6m/s的速度匀速前进，物体完全浸没在水中时滑轮组的机械效率80%（不计绳与滑轮间的摩擦及绳重），求：
（1）将物体提至井口需要多少时间？
（2）物体浸没在水中时受到的浮力是多少？
（3）物体离开水面后汽车发动机的输出功率为多少？
（4）物体完全离开水面后滑轮组机械效率为多少？（结果保留1位小数）

29．如图所示，柱形“浮力柱”重40N，底面积500cm2，通过轻质连杆与压力传感器R相连；已知报警器R0的阻值恒为10Ω，压力传感器受到的压力F与阻值R的变化关系如图乙所示。当传感器承受的压力为0N时，闭合开关S，电压表的示数为1V，电压表的量程是0~3V，求：
（1）电源电压是多少？
（2）当水位高度至少为多少时，传感器开始承受到浮杆的压力？
（3）当水位上升到40cm时，报警器开始报警，则此时电压表的示数是多少？


参考答案：
1．B
【详解】A.在国际单位制中，伏特（V）是电压的基本单位，不符合题意；
B.在国际单位制中，安培（A）是电流的基本单位，符合题意；
C.在国际单位制中，欧姆（Ω）是电阻的基本单位，不符合题意；
D.在国际单位制中，瓦特（W）是功率的基本单位，不符合题意。
故选B。
2．B
【分析】电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流．
【详解】A. 电铃的主要设备是电磁铁，它是利用电流的磁效应制成的，故该选项错误；B. 动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应现象原理，故该选项正确；C. 电磁继电器是利用电流的磁效应的原理制成的，故该选项错误；D. 电动机，即通电能动，其是利用通电导线在磁场中受力的作用的原理制成的，故该选项错误；故选B.
3．D
【详解】A．人体正常温度约为37℃，上下变化不大，故A不符合题意；
B．1000W的电吹风正常工作时的电流


故B不符合题意；
C．人的密度和水的密度接近，中学生的质量约为50kg，所以体积


故C不符合题意；
D．成年人手长的厚度约2cm左右，故D符合题意。
故选D。
4．D
【详解】A．由题图可知，在第2s末，甲车在乙车的前面，所以前2s内甲车运动的路程大于乙车运动的路程；故A项错误；
B．由题图可知，甲车在每秒钟内通过的路程相同，所以甲车做匀速直线运动；0到1s内，甲车运动的路程小于16m，所以甲车的速度为小于16m/s；故B项错误；
C．由题图可知，乙车在每秒内通过的路程越来越大，所以乙车在做加速直线运动；故C项错误；
D．由题图可知，甲、乙两车在4s内通过的路程相同，由可知，甲、乙两车在4s内的平均速度相同；故D项正确。
5．B
【详解】嫦娥五号探测器是运动的，说明嫦娥五号探测器相对于选择的参照物，位置发生了改变。
A．研究对象本身不能作为参照物，故A不符合题意；
B．嫦娥五号探测器相对于月球表面位置发生了改变，是运动的，故B符合题意；
CD．嫦娥五号探测器相对于嫦娥五号上的照相机、嫦娥五号上的计算机位置没有改变，是静止的，故CD不符合题意。
故选B。
6．C
【详解】无人机匀速上升过程中，无人机的质量不变，高度增大，重力势能增大；速度不变，质量不变，其动能不变；无人机上升过程中，没有发生弹性形变，不具有弹性势能，所以机械能等于重力势能与动能的总和，重力势能增大、动能不变，其机械能增大，故C正确，ABD错误。
故选C。
7．C
【详解】A．太阳能利用起来无污染，提倡使用太阳能设备能使空气中PM2.5污染减小，故A不符合题意；
B．户外焚烧垃圾，会污染空气，禁止在户外焚烧垃圾则不会使空气污染加剧，故B不符合题意；
C．不控制汽车尾气的排放，尾气造成污染，使空气中PM2.5污染增大，故C符合题意；
D．核电站在运行时不会产生对环境污染的气体物质，是比较清洁的能源，不会使空气污染加剧，故D不符合题意。
故选C。
8．C
【详解】A．人靠近高压线，易发生高压电弧触电，所以不能在高压线下放风筝，故A错误。
B．控制灯泡的开关要接在火线上，开关断开时，灯上没有电，便于维修或更换灯泡，图中接反了，故B错误；
C．发生触电事故时，要先切断电源，否则，施救者也会触电，故C正确；
D．多个大功率用电器同时使用一个插座，会使总电流过大，容易烧坏插座、引起火灾，故D错误。
故选C。
9．C
【分析】根据凸透镜成像的原理和规律逐项判断。
【详解】摄像头为凸透镜，其原理为光的折射，应用的是凸透镜成倒立缩小的实像，与照相机的特点相同，物距应大于二倍焦距，则面部应位于摄像头两倍焦距以外．故C正确．
10．B
【详解】A．天平在使用前要先移动平衡螺母调节横梁平衡，故A正确，不符合题意；
B．温度计读数时，如果从液体中取出，其示数会受到外界温度的影响，故B错误，符合题意；
C．使用量筒读数时，如筒内装的是一般液体，视线应与筒内液体的凹面底部相平；如筒内装的是水银，则视线应与液体的凸面顶部相平，故C正确，不符合题意；
D．用弹簧测力计测拉力与重力无关，在太空中可以使用，但只能测拉力，不能测物重，故D正确，不符合题意。
故选B。
11．D
【详解】A. 长度相同的两根铜导线，横截面积越大的电阻越小，故A错误；B. 电阻与导体的材料、长度、横截面积等因素有关，长度和横截面积都相同的铝导线和铜导线，它们的电阻不相等，故B错误；C. 电阻是导体本身的一种性质，与导体两端电压和通过导体的电流无关，故C错误；D. 通电后的电熨斗温度很高,但与之相连的导线温度却不高,这是因为导线的电阻远小于电熨斗的电阻,由Q＝I2Rt可知，导线电阻非常小，所以导线产生热量非常少，故D正确．
故选D.
【点睛】电阻是导体本身的一种性质，电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关．
12．B
【详解】ABC．由图乙可知，定值电阻与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；由图丙可知，当环境湿度增大时，湿敏电阻R的阻值增大；由串联电路的分压特点可知，当湿敏电阻R的阻值增大时，湿敏电阻R两端的电压变大，所以电压表的示数变大；由欧姆定律可知，电路中的电流变小；故AC项错误、B项正确；
D．由可知，电源两端的电压不变，当湿敏电阻R的阻值增大时，由欧姆定律可知，电路中的电流变小；所以此时电路消耗总功率变小；故D项错误；
13．A
【详解】加盐后盐水的密度增大，鸡蛋所受浮力增大，当浮力增大到大于鸡蛋的重力时鸡蛋会上浮。
故选A。
14．C
【分析】（1）物体的沉浮条件：当物体的重力大于浮力时，物体下沉，当物体的重力小于浮力时，物体上浮直至漂浮，当物体的重力等于浮力时，物体悬浮或漂浮．判断出浮力和重力之间的关系，再根据阿基米德原理判断出它排开水的重力和自身重力之间的关系；
（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大；
（3）广播、电视、移动通信、卫星都是用电磁波传递信息的；
（4）一切物体都有惯性，惯性的大小只与物体的质量有关．
【详解】A、飞机漂浮在水面，F浮=G，由阿基米德原理可知，F浮=G排，G排=G，即它排开水的重力等于自身的重力，故A不符合题意；
B、等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，下表面平直，所以空气通过机翼上表面的流速大，通过下表面的流速较小．因为机翼上方的空气流速大，压强较小；机翼下方的空气流速小，压强大，所以机翼受到一个向上的压强差，飞机受到向上的升力，故B不符合题意；
C、电磁波可以在真空中传播，飞机飞行时，通过发射和接收电磁波与地面取得联系的，故C符合题意；
D、因为一切物体都有惯性，而惯性的大小只与物体的质量有关，所以飞机在起飞过程中仍具有惯性，故D不符合题意．
故选C．
15．D
【详解】将定值电阻R1和R2串联后接在电源上时，串联电路中各处的电流相等，且已知P1＝3W，P2＝6W，根据P＝I2R可得

设电源的电压为U，串联电路中总电阻等于各分电阻之和，根据欧姆定律可得，电路中的电流

R1消耗的功率


两电阻并联时，根据并联电路中总电阻的倒数等于各分电阻的倒数之和，可知电路总的总电阻

此时电路中的总功率

故选D。
16． 电磁波 半导体
【详解】[1]手机是利用电磁波传递信息的，“5G”手机采用的是频率更高的电磁波。
[2]芯片的核心部分主要是由以沙子为原料制作的半导体材料制成。
17． 4.2×104 热传递
【详解】[1]水吸收的热量
Q吸=cmΔt=4.2×103J/（kg·℃）×2kg×5℃=4.2×104J
[2]水吸收热量、温度升高，是通过热传递的方式改变水的内能。
18． 等于 1∶25
【详解】[1]根据平面镜成像特点可知，物和像大小相等；小明同学的身高是160cm，则他在平面镜中的像高等于160cm。
[2]平面镜成像中，像与物体关于平面镜对称，钟表的实际时间是1∶25。
19． S 越强
【分析】(1)指南针是根据地磁场的作用工作的，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，再根据磁极间的作用规律，可判断指南针的指向。
(2)电磁铁的磁性强弱的影响因素：电流的大小、线圈匝数的多少；电流一定时，线圈匝数越多，电磁铁的磁性越强；线圈匝数一定时，电流越大，电磁铁的磁性越强。
【详解】(1)[1]指南针静止时，指向南的一端是磁体的南极，指向北的一端是磁体的北极；因图中指南针静止下来后，针头指南，那么针头是S极。
(2)[2]实验表明，在电流一定，外形相同的螺线管，线圈匝数越多，电磁铁的磁性越强。
【点晴】本题考查了地磁场和电磁铁磁性强弱的影响因素，这些都是基础性内容，一定要熟练掌握。
20． 先省力后费力 10
【详解】[1]由图可知，动力F的力臂l1始终保持不变，物体的重力G始终大小不变；在杠杆从竖直位置向水平位置转动的过程中，重力的力臂l2逐渐增大，在

时杠杆是省力杠杆；在

时杠杆变为费力杠杆；故在这个过程中此杠杆先是省力的，后是费力的。

[2]克服物体重力所做的功为有用功，物体上升的高度为

则所做的有用功为

21． 6 3
【详解】[1]闭合开关，当滑动变阻器的滑片P滑到a端时，灯泡被短路，电流表测量电路电流，电源电压
U＝I1R1＝0.3A×20Ω＝6V
[2]当滑动变阻器的滑片P滑到b端时，灯泡和滑动变阻器并联，小灯泡恰好正常发光，通过灯泡的电流
IL＝I2﹣I1＝0.8A﹣0.3A＝0.5A
小灯泡的额定功率
P＝UI＝6V×0.5A＝3W
22．
【详解】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：


23． 91 热传递 不变 2.1×103
【详解】（1）[1]从下往上，示数变大，故是零上，分度值为1℃，一共91格，故读数为91℃。
（2）[2]沸腾前加热过程中，液体温度升高，通过热传递的方式增加内能，因为只涉及了能量的转移，没有涉及能量的转化。
（3）[3]沸腾后，随着时间的变化，继续加热，但是发现温度不变。
（4）[4]从图像可以看出，都加热到98℃，用的时间相同，升高的温度也相同，故根据公式可以列等式

整理可得

故油的密度为。
24． 匀速直线 在压力一定时，接触面粗糙程度越大滑动摩擦力越大 0.3 越大 小于
【详解】(1)实验时，使木块在弹簧测力计的拉力作用下做匀速直线运动，木块处于平衡状态，木块受到的摩擦力与测力计的拉力是一对平衡力，由平衡条件可知，木块受到的摩擦力的大小等于弹簧测力计的示数；
(2)由a、b两图可以看出，接触面相同，压力不同，弹簧测力计的示数不同，故可得出：在压力一定时，接触面粗糙程度越大滑动摩擦力越大；
(3)由公式f=kF得： ，由公式可知，压力相同，k值越大，摩擦力越大，说明接触面越粗糙；
(4)当弹簧测力计在竖直方向调零时，挂钩受到重力作用，零点远离拉环，当弹簧测力计水平使用时，挂钩的重力对测量没有影响，零点靠近拉环，所以弹簧测力计在竖直调零，在水平拉动木块时，测出的滑动摩擦力小于实际的滑动摩擦力．
25． 断开 见解析 右 0.5 R2
【详解】（1）[1]为保护电路，连接电路时，开关应断开。
（2）[2]图甲电路中电压表并联在灯泡和变阻器的两端是错误的，测量小灯泡电功率的实验中应将电压表并联在灯的两端，如图所示：

（3）[3]灯泡正常发光时电压等于其额定电压2.5V，由图乙知，电压表使用0~3V量程，分度值0.1V，所以灯泡两端电压为

由串联电路的分压原理可知，应将滑片向右端移动，使灯泡两端电压达到2.5V。
[4]由图像读出灯泡正常发时的电流0.2A，所以灯泡的额定功率

（4）[5][6]已知小灯泡额定电流为I额。
①闭合开关S1，移动R1滑片，使电流表的示数为I额，灯泡正常发光，此时灯泡与R1串联；
②闭合开关S2，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，此时R1与R2串联，所以此时小灯泡正常发光的电阻与变阻器R2此时连入电路的阻值相等；
③保持R2的滑片位置不动，将另一个滑动变阻器R1的滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
由串联电路特点和欧姆定律可得

解得

④小灯泡额定功率的表达式为

26．
【详解】忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，此时小球共受到重力和弹力两个力的作用，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，用G和F表示，且G＜F，如图所示：

27．（1）48m，2.88×105J；（2）7200N；（3）4680W
【详解】解：（1）电梯匀速阶段v1＝0.8m/s，时间为

电梯在匀速运动阶段上升的高度为

电梯箱和乘客的总质量m＝600kg，则总重力为

拉力F1做功为

（2）已知在加速阶段，电动机的拉力F2做了11520J的功，由可得，加速阶段电动机拉力为

（3）整个过程做的功为

电动机的拉力的平均功率为

答：（1）电梯在匀速运动阶段上升的高度h1为48m，拉力F1做功为2.88×105J；
（2）匀加速阶段电动机拉力F2的大小7200N；
（3）电动机的拉力的平均功率4680W。
28．（1）60s；（2）400N；（3）1380W；（4）83.3%
【详解】解：（1）由图可知，滑轮组绳子的有效股数n=3，由v绳=nv物可得，物体上升的速度

由可得，将物体提至井口需要的时间

（2）由可得，物体的体积

因物体浸没时排开液体的体积和自身的体积相等，所以，物体浸没在水中时受到的浮力
F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×10N/kg×0.04m3=400N
（3）物体的重力
G=mg=200kg×10N/kg=2000N
不计绳与滑轮间的摩擦及绳重，物体完全浸没在水中时滑轮组的机械效率

解得，动滑轮重力G动=400N，物体离开水面后汽车对滑轮组的拉力

汽车受到的阻力
f=0.05G车=0.05×3×104N=1500N
因汽车向右匀速运动时，受到向右的牵引力、向左绳子的拉力和阻力作用处于平衡状态，所以，此时汽车的牵引力
F牵=F+f=800N+1500N=2300N
汽车发动机的输出功率

（4）物体完全离开水面后滑轮组机械效率

答：（1）将物体提至井口需要60s；
（2）物体浸没在水中时受到的浮力是400N；
（3）物体离开水面后汽车发动机的输出功率为1380W；
（4）物体完全离开水面后滑轮组机械效率为83.3%。
29．（1）4V；（2）8cm；（3）2V
【详解】解：（1）由电路图可知，闭合开关S，R与R0串联，电压表测R0两端的电压。当传感器承受的压力为0N时，电压表的示数为1V，由图乙可知，压力传感器的阻值R＝30Ω，因串联电路中各处的电流相等，所以，电路中的电流

因串联电路中总电阻等于各分电阻之和，所以，电源电压
U＝IR总＝I（R+R0）＝0.1A×（30Ω+10Ω）＝4V
（2）当传感器承受的压力为0N时，浮力柱处于漂浮状态，受到的浮力
F浮＝G＝40N
由F浮＝ρ液gV排可得，浮力柱排开水的体积

浮力柱浸入水中的深度

则当水位高度至少为8cm时，传感器开始承受到浮杆的压力。
（3）当水位上升到40cm时，浮力柱排开水的体积
V排′＝Sh浸′＝500cm2×40cm＝2×104cm3＝2×10-2m3
浮力柱受到的浮力
F浮′＝ρ水gV排′＝1.0×103kg/m3×10N/kg×2×10-2m3＝200N
传感器承受的压力
F＝F浮′﹣G＝200N﹣40N＝160N
由图乙可知，压力传感器的阻值R′＝10Ω，此时电路中的电流

则此时电压表的示数
U0′＝I′R0＝0.2A×10Ω＝2V
答：（1）电源电压是4V；
（2）当水位高度至少为8cm时，传感器开始承受到浮杆的压力；
（3）当水位上升到40cm时，报警器开始报警，则此时电压表的示数是2V。
