2023年江苏省苏州市姑苏区立达中学中考一模物理试题（含解析）

这是一份2023年江苏省苏州市姑苏区立达中学中考一模物理试题（含解析），共31页。试卷主要包含了单选题，填空题，计算题，实验题，综合题，作图题等内容，欢迎下载使用。

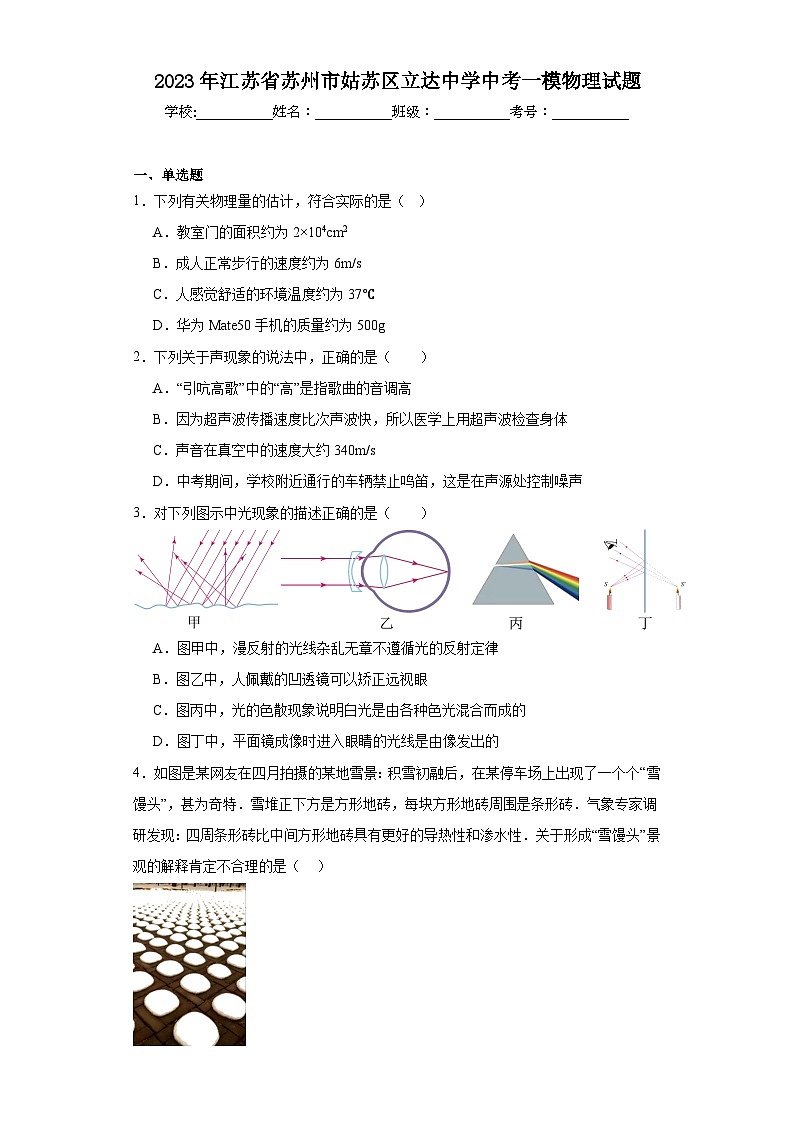

2023年江苏省苏州市姑苏区立达中学中考一模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列有关物理量的估计，符合实际的是（   ）
A．教室门的面积约为2×104cm2
B．成人正常步行的速度约为6m/s
C．人感觉舒适的环境温度约为37℃
D．华为Mate50手机的质量约为500g
2．下列关于声现象的说法中，正确的是（　　）
A．“引吭高歌”中的“高”是指歌曲的音调高
B．因为超声波传播速度比次声波快，所以医学上用超声波检查身体
C．声音在真空中的速度大约340m/s
D．中考期间，学校附近通行的车辆禁止鸣笛，这是在声源处控制噪声
3．对下列图示中光现象的描述正确的是（　　）

A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B．图乙中，人佩戴的凹透镜可以矫正远视眼
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的
4．如图是某网友在四月拍摄的某地雪景：积雪初融后，在某停车场上出现了一个个“雪馒头”，甚为奇特．雪堆正下方是方形地砖，每块方形地砖周围是条形砖．气象专家调研发现：四周条形砖比中间方形地砖具有更好的导热性和渗水性．关于形成“雪馒头”景观的解释肯定不合理的是（    ）

A．空气温度较低是“雪馒头”得以保留的原因之一
B．方形地砖导热性差是形成“雪馒头”景观的原因之一
C．太阳辐射导致条形砖上方的雪比方形地砖上方的雪更易熔化
D．地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化
5．如图所示，关于“探究电磁联系”的四个实验情境，下列说法正确的是（　　）


A．甲实验中小磁针最终静止时与通电导线平行
B．将乙实验中ab棒竖直上下移动时，灵敏电流计指针会左右摆动
C．丙实验装置可以研究电磁铁的磁性强弱与电流大小的关系
D．丁实验揭示了发电机的工作原理
6．如图为冬奥会的一些运动项目，下列说法中正确的是（　　）
A．  运动员用球杆推着冰球使其水平滑动，说明力是维持物体运动的原因
B．  运动员掷出去的冰壶水平向前减速运动，冰壶的重力与地面对冰壶的支持力是一对平衡力
C．  滑雪运动员在空中最高点时失去一切外力，将处于静止状态

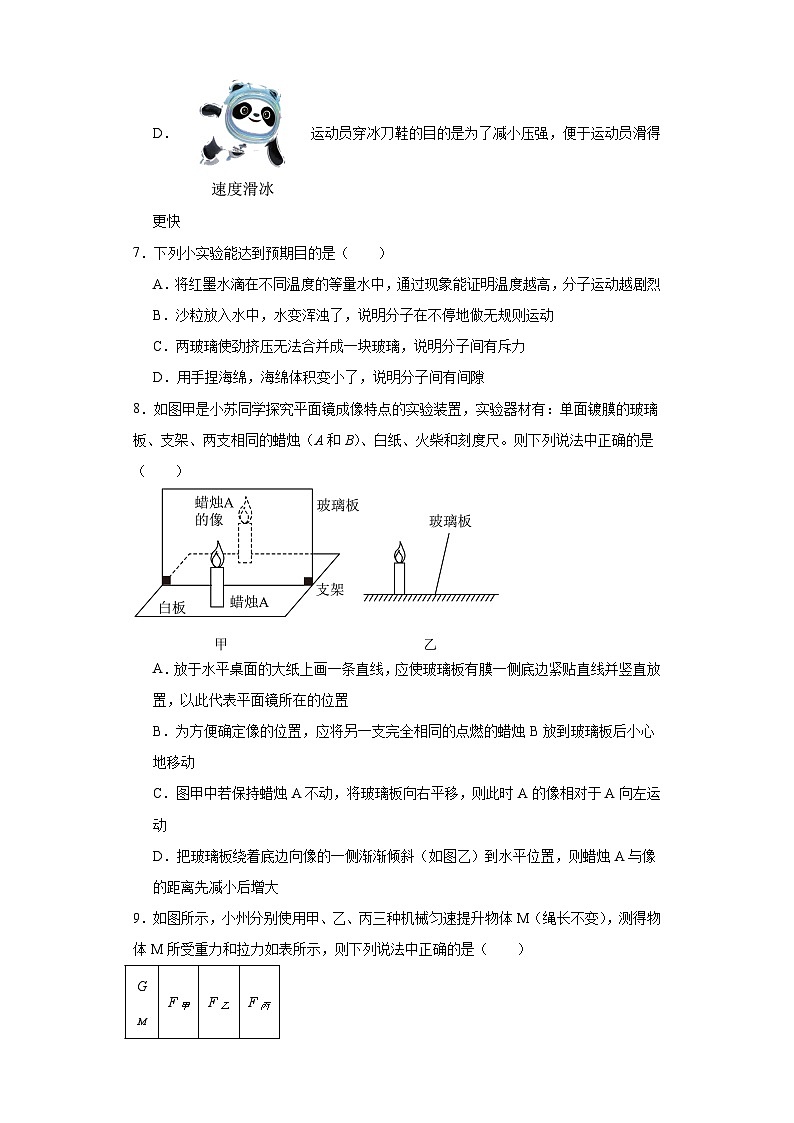

D．  运动员穿冰刀鞋的目的是为了减小压强，便于运动员滑得更快
7．下列小实验能达到预期目的是（　　）
A．将红墨水滴在不同温度的等量水中，通过现象能证明温度越高，分子运动越剧烈
B．沙粒放入水中，水变浑浊了，说明分子在不停地做无规则运动
C．两玻璃使劲挤压无法合并成一块玻璃，说明分子间有斥力
D．用手捏海绵，海绵体积变小了，说明分子间有间隙
8．如图甲是小苏同学探究平面镜成像特点的实验装置，实验器材有：单面镀膜的玻璃板、支架、两支相同的蜡烛（A和B）、白纸、火柴和刻度尺。则下列说法中正确的是（　　）

A．放于水平桌面的大纸上画一条直线，应使玻璃板有膜一侧底边紧贴直线并竖直放置，以此代表平面镜所在的位置
B．为方便确定像的位置，应将另一支完全相同的点燃的蜡烛B放到玻璃板后小心地移动
C．图甲中若保持蜡烛A不动，将玻璃板向右平移，则此时A的像相对于A向左运动
D．把玻璃板绕着底边向像的一侧渐渐倾斜（如图乙）到水平位置，则蜡烛A与像的距离先减小后增大
9．如图所示，小州分别使用甲、乙、丙三种机械匀速提升物体M（绳长不变），测得物体M所受重力和拉力如表所示，则下列说法中正确的是（　　）
GM
F甲
F乙
F丙
9N
10N
10N
10N
  A．使用甲、乙、丙图中的三种机械时，丙图中机械最省力
B．使用甲、乙、丙图中的三种机械时，乙图和丙图中机械都能省力
C．使用甲、乙、丙图中的三种机械时，他们的机械效率均相等
D．使用甲、乙、丙图中的三种机械时，甲图中的机械效率最大
10．如图所示在水平台面上，一根弹簧左端固定，右端连接一金属滑块，O点是弹簧保持原长时滑块的位置；开始时用力推滑块压缩弹簧到A位置，释放滑块，B是滑块能到达的最右端，AO>OB，滑块从A位置滑到B位置的过程中（滑块到达某一位置是指滑块中心到达该位置上方，不计空气阻力），下列说法正确的是（   ）
①速度最快的位置在AO之间
②弹簧对滑块弹力最大的位置在A点
③滑块在从A位置滑到B位置的过程中机械能不变
④滑块最终可能停在O点的右侧

A．1个 B．2个 C．3个 D．4个
11．如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。当燃料燃烧完时（烧杯内液体均未沸腾），立即读取相应温度计的读数，分别为T甲、T乙、T丙，且有T甲>T乙>T丙，下列说法中正确的是（　　）

A．比较不同燃料的热值应选择图甲和图乙进行实验，燃料完全燃烧放出的热量通过加热时间反映
B．比较不同物质吸热升温的特点应选择图甲和图丙进行实验，吸热的多少通过液体升高的温度反映
C．实验液体a的比热容ca与实验液体b的比热容cb相比，ca>cb
D．实验燃料1的热值q1与实验燃料2的热值q2相比，q1>q2
12．如图甲所示，电源电压U恒为6V，R0为定值电阻。闭合开关S，在滑动变阻器的滑片P从A端滑至B端的过程中，图乙是电压表的示数U随电流表示数I的变化关系，图丙是滑动变阻器的功率P随其两端电压U的变化关系，图丁是效率η（即滑动变阻器消耗的功率与电路消耗的总功率之比）随滑动变阻器电阻R的变化关系，则下列判断正确的是（　　）

A．定值电阻R0的阻值为5Ω B．滑动变阻器最大阻值6Ω
C．乙图阴影部分面积为2.88W D．丙图b点的坐标为（2V，4.5W）

二、填空题
13．如图中物体的长度是 ___________cm。

14．如图所示中国正在修建世界上最高速的风洞，以模拟飞机秒速达12km的高超音速飞行条件．“秒速12km”是指速度等于__________m/s，进行风洞实验时，飞机相对于风洞中的空气是______(选填“运动”或“静止”)的．

15．北京时间2023年4月2日，以张家港城市命名的天龙二号火箭成功点火起飞，将遥感卫星“爱太空科学号”送入太阳同步轨道。“爱太空科学号”是通过 ___________（填“电磁波”、“超声波”或“红外线”）向地球传回遥感成像照片的。4月12日素有“人造太阳”之称的中科院等离子研究所EAST装置，实现了403s稳态运行。它有类似太阳核 ___________（填“裂变”或“聚变”）的反应机制，是探索终极能源的利器。目前被人类广泛运用的核能是 ___________能源（选填“可再生”或“不可再生”）。
16．小苏用红外成像测温仪拍摄桌面，拍得画面显示桌面上A、B、C位置的温度如图1所示，接着他用手快速摩擦其中一个位置，在另一个位置喷上温度为25.5℃的酒精，再用红外成像测温仪拍摄桌面，拍得画面如图2所示。

（1）小苏在 ___________（选填A、B、C）位置用手快速摩擦桌面。
（2）图2中A、B位置发出的红外线在真空中的传播速度大小 ___________（相等/不相等）。
17．细心的同学会发现商场里有两种电梯——自动扶梯和垂直升降电梯，自动扶梯表面有凸出的条纹，这是为了_______________，小明搭乘两种电梯时分别记录自己运动路程随时间变化关系如图(a)，他在搭乘垂直电梯(b)与自动扶梯(c)时受到的支持力分别为 F1、F2，则 F1_______F2(选填“>” 、“OB，此过程存在摩擦力；金属滑块从A运动到O的过程中，因弹簧处于压缩状态而对滑块有水平向右的弹力；开始时，弹力大于摩擦力，滑块做加速运动；当弹力等于摩擦力时，滑块的速度最大；继续运动到O的过程中，弹力小于摩擦力，滑块做减速运动；滑块从O运动到B的过程中，因弹簧处于伸长状态而对滑块有水平向左的弹力，则滑块的速度不断减小，所以速度最大点在AO之间，而由于摩擦力的存在，滑块和弹簧整个过程机械能逐渐减小，因而滑块的机械能不守恒，故①正确，③错误；
②O点是弹簧保持原长时滑块的位置，已知AO>OB，所以弹簧在A点的形变量最大，即弹力最大的位置在A点，故②正确；
④金属滑块运动到B点，速度为零，停止运动，但是由于弹簧要恢复原来的形状，受到水平向左的弹力作用，所以金属滑块可能不会保持静止，有可能向左运动，直到在水平方向上受到的弹力和摩擦力相等，故物体最终可能停在O的右侧，故④正确；故ABD错误，C正确。
故选C。
11．D
【详解】A．为了比较不同燃料的热值，要用相同质量的不同燃料，加热质量相同的同种液体，根据Q=cmΔt，液体升温越高，则燃料放出的热量越多，这种燃料热值越大，故应选择甲、乙两图进行实验，燃料燃烧放出热量的多少，是通过温度计示数的变化来反映的，故A错误；
B．比较不同物质吸热升温的特点时，需要用相同的加热器加热质量和初温相同的不同种类的物体，所以应对比甲、丙两图；我们使用相同的热源通过加热时间的长短来比较吸热多少，故B错误；
C．为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断两种液体比热容的大小关系，应选择甲、丙两图进行实验；甲、丙所示实验中所用燃料种类与质量相同，则燃料燃烧释放的热量相等，即Q甲=Q丙，燃料燃烧释放的热量被烧杯中的液体吸收，则Qa=Qb，甲、丙两实验烧杯中液体的初温相等，末温T甲>T丙，则Δt甲>Δt丙，即Δta>Δtb，因为Qa=Qb，m相等，Δta>Δtb，由Q=cmΔt可得，caT乙，则Δt甲>Δt乙，由图甲、乙所示实验可知，两烧杯中的液体种类即比热容c、质量m都相等，由热量公式Q=cmΔt可知，Q甲>Q乙，燃料燃烧释放的热量被烧杯中的液体吸收，则燃料释放的热量Q1>Q2，由于甲、乙两实验所使用的燃料质量m相同而种类不同，由Q=mq可知，q1>q2，故D正确。
故选D。
12．C
【详解】A．分析电路图可知，定值电阻与滑动变阻器串联，电流表测整个电路电流，电压表与滑动变阻器并联，测滑动变阻器两端电压。由图乙可知，当电压为零时，滑动变阻器阻值为零，此时电路为只有定值电阻的简单电路，此时电流I=3A，电源电源6V，可知定值电阻阻值

故A错误；
B．因串联电路中各处电流都相等，且串联电路中总电阻等于各部分电阻之和，由P=UI=I2R得滑动变阻器消耗的功率与电路消耗的功率之比

当滑动变阻器接入电路中的电阻最大时，效率最大，由图丁可得，最大效率80%，则

解得R滑大=8Ω，故B错误；
C．由图乙可知，a点为电流最小时，此时滑动变阻器接入阻值最大，此时电路电流为

此时电压表示数

则图乙上经过a点的阴影部分面积

故C正确；
D．当滑动变阻器接入电路中的电阻为R时，电路中电流

此时滑动变阻器消耗的电功率

当R=R0=2Ω，变阻器消耗的电功率最大，由图丙可知，变阻器消耗的最大功率为4.5W。此时电路中的电流

电压表的示数

则图丙上b点的坐标为（3V，4.5W），故D错误。
故选C。
13．3.25
【详解】刻度尺上1cm之间有10小格，所以每个小格代表的长度是0.1cm，即此刻度尺的分度值是0.1cm；物体左侧与6.00cm刻度线对齐，右侧与9.25cm对齐，所以物体的长度

14． 1.2×104 运动
【详解】[1] “秒速12km”是指速度
v==1.2×104m/s；
[2]风洞实验时，以空气为参照物，飞机与空气之间发生了位置变化，所以飞机是运动的．
15． 电磁波 聚变 不可再生
【详解】[1]声音不能在真空中传播，电磁波可以在真空中传播，将数据信号加载在电磁波上，通过电磁波来传输数据。
[2]太阳内部发生的是核聚变，EAST装置就是研究核聚变的装置。
[3]不可再生能源是指一旦消耗就很难再获得的能源，核能消耗后短期内无法得到补充，属于不可再生能源。
16． A 相等
【详解】[1]用手快速摩擦其中一个位置，温度会升高，红外成像测温仪拍摄桌面温度较高；根据图2可知：小苏在A位置用手快速摩擦桌面。
[2]图2中A、B位置发出的红外线在真空中的传播速度大小相等。
17． 增大摩擦 等于 前
【详解】（1）电梯表面都有凸出的条纹，是采用增大接触面粗糙程度的方法增大摩擦的；
（2）由图象可知小明在垂直电梯和自动扶梯上都是做匀速直线运动的，受到平衡力的作用，所以小明两次受到的重力和支持力大小相等、方向相反、作用在一条直线上，即两种电梯对小明的支持力都等于重力；故小明搭乘垂直电梯时受到的支持力等于自动扶梯受到的支持力，即F1 等于F2；
（3）在运动的扶梯上，当运动到楼面时脚被绊住，脚的速度变慢，上身由于惯性，保持原先速度，所以向前倒．
18． 放 物体运动不需要力维持
【详解】[1]物质由液态变为固态的过程叫凝固，饱和液体“结晶”是凝固过程，凝固需要放热。
[2]水平抛出的“冰墩墩”由于处于失重状态，所以保持匀速直线运动，有力论证了伽利略“物体运动不需要力维持”的猜想。
19． ③ A、B两杯
【详解】[1]烧杯盖的作用是减少热量散失，但当水沸腾时，烧杯内气压不断增大，液体沸点随气压增大而升高，故烧杯盖上要留有小孔来调节烧杯内外气压，故需要选择图③。
[2]当容器中的水沸腾后，尽管不断吸热，但容器中的水温度不再升高，保持水的沸点温度不变；玻璃杯B中的水从容器中吸热，温度达到水的沸点后，就和容器中的水的温度一样，就不能从容器中继续吸热，所以B中水温能达到沸点，但不能继续吸热，所以不能沸腾；A中气压增大，水的沸点升高，水温不能达到沸点，所以不能沸腾，所以两个杯内的水都不会沸腾。
20． 减小 不可能
【详解】[1]将球从M点竖直向下以某一速度抛出，此时具有的机械能为动能和重力势能之和，球经静止在位置a的台面反弹后，在上升过程，球的速度减小，球的动能减小。
[2]小球在运动过程中要克服摩擦阻力做功，所以小球的机械能减小，若克服摩擦阻力做功小于最开始的动能，到达的最高点为N点比M点高；若克服摩擦阻力做功大于最开始的动能，到达的最高点为N点比M点低；若克服摩擦阻力做功等于最开始的动能，到达的最高点为N点与M点一样高；球从N点下降时，台面已升至合适的位置b并保持静止，球再次经台面反弹后，由于小球在运动过程中要克服摩擦阻力做功，小球的机械能减小，到达的最高点P比N点低。
21． 压缩 1.8×103 内
【详解】（1）[1]内燃机有四个冲程，即吸气、压缩、做功和排气冲程，在压缩冲程中，将机械能转化为内能；在做功冲程中，将内能转化为机械能。
（2）[2][3] 发动机汽油的容积是3600cm3，即3600×10-6m3，活塞移动的距离是30cm即0.3m，所以气缸的横截面积为

根据



可得，活塞受到的压力为

所以燃气一次膨胀对活塞做的功为
W=FL=6×103N×0.3m=1.8×103J
燃气由于膨胀对活塞做的功，将燃气的内能转化为活塞的机械能。
22．（1）6.8mm2；（2）1.1N
【详解】解：（1）由题意可得，通气孔的面积

（2）人对笔帽的拉力等于笔帽受到的内外气体的压力差，医生至少需要的力
F=ΔF=ΔpSˊ=1.3×104Pa×0.85×10-4m2=1.1N
答：（1）通气孔的面积至少为6.8mm2；
（2）医生至少需要1.1N的力才能将笔帽取出。
23． 丙 0.4 小苏 第三次实验中弹簧测力计B的示数为FB3=G桶+G溢′=G桶+G物-ΔF，由此计算可知小苏的记录正确
【详解】（1）[1]由公式F浮=ρ液gV排可知，在水的密度一定时，丙实验中物体浸在水中的体积即V排更大，则物体受到的浮力更大。
[2]在实验步骤乙中物体所受浮力
F浮=F甲A-F乙A=1.0N-0.6N=0.4N
（2）[3]由甲图和第一次实验数据可知，G物=1.00N，G桶=0.02N；第三次实验中，剪断系在物体上的细线将物体缓慢沉入水底，与第一次实验相比，电子秤托盘受到的压力增加量
ΔF=Δm秤g=(540-500）×10-3kg×10N/kg=0.40N
[4]因为在第三次实验中，物体沉入水底，且有更多的水溢出，则与第一次实验相比，电子秤托盘受到的压力增加量还可以表示为
ΔF=G物-G溢′
则此次实验中溢出水的重力
G溢′=G物-ΔF=1.00N-0.40N=0.60N
所以第三次实验中弹簧测力计B的示数
FB3=G桶+G溢′=0.02N+0.60N=0.62N
故小苏的记录是正确的。
24． 6 1.2    10
【详解】[1]待测小灯泡标有“0.3A”字样，表示灯的额定电流为0.3A，额定功率大于1W，根据P=UI可知，灯的额定电压大于

因小红观察到当小灯泡正常发光时电压表的示数为2.0V，故可知电压表并联在滑动变阻器两端，由串联电路电压的规律，电源电压大于

故小红所用电源的电压为6V。
[2]由串联电路电压的规律可知，灯的额定电压

灯泡的额定功率

[3]实验中有两个电流表，因只有一个滑动变阻器和电压表，且小红已使用了，故小华实验的电路图如下所示：

[4]小红所用电源的电压为6V，则小华所用电源的电压为3V。当电路的电阻最大时，电路的电流最小，根据串联电阻的规律及欧姆定律有

小华发现电路中电流表的最小示数为0.12A，故电流最小时待测电阻的阻值

25．
【详解】由图可知，反射光线与水面的夹角为60°，则反射角为
90°-60°=30°
反射角等于入射角，入射角等于30°，在法线右侧，水面下画出入射光线；过入射点在法线左侧的空气中画出折射光线，折射角大于入射角，如图所示：

26．
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。由图知，上方与三孔插座右孔连接的是火线，下方与大地连接的是地线，则中间的是零线。所以三孔插座的左孔应连接到中间电线；灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。如图所示：

27．① ，②
【详解】①在D点时，物体只受重力和支持力，如图所示：

②货物受到水平向右100N的推力F，做匀速直线运动，表明物体受的摩擦力为100N，由于接触面粗糙程度和货物对货柜的压力不变，所以在1s后，货物所受摩擦力不变，故0~1.2s货物所受摩擦力的大小均为100N，如图所示：

28．（1）2.52×107J；（2）1400W；（3）0.6kg
【详解】解：（1）由得，水的质量

水吸收的热量

（2）由得，热水器平均10h所接收的太阳能

辐射至热水器上的太阳能功率

（3）由题意可知，天然气放出的热量

由得，天然气的质量为

答：（1）热水器中水需要吸收的热量为2.52×107J；
（2）辐射至热水器上的太阳能功率为1400W；
（3）若通过燃烧天然气将水温升高相同温度，至少需要完全燃烧0.6kg的天然气。
29．（1）10V；（2）10Ω、5Ω和25Ω；（3）27.5V
【详解】（1）由电路图可知，闭合全部开关，R2被短路，滑动变阻器R和定值电阻R1并联，电流表A1测通过R1的电流I1=1A，电压表测电源电压，由欧姆定律得，电源电压：U=I1R1=1A×10Ω＝10V．
（2）将A3接入电路，开关全部闭合，由题意知，有两种连接方法：
①当A3串联在干路中时，由于I1=1A，则A3选用0～3A的量程，
由题意可知，干路中的电流：I=×3A=2A，
通过滑动变阻器的电流：I滑1=I-I1=2A-1A=1A，
此时滑动变阻器的阻值：R滑1==10Ω；
②当A3与R串联时，A3可选用0～3A和0～0.6A的量程：
若A3选用0～3A，则有I滑2=2A，
此时滑动变阻器的阻值：R滑2==5Ω；
若A3选用0～0.6A，则有I滑3=0.4A，
此时滑动变阻器的阻值：R滑3==25Ω，
所以，变阻器接入电路的阻值可能为10Ω、5Ω、25Ω．
（3）只闭合S时，R和R2串联，电压表测R两端的电压，电流表A2测电路中的电流，由题意知，电路中的最大电流：I最大=2.5A，当电压表示数最大时，即UV=15V，新电源电压最大，此时R2两端的电压：U2=I最大R2=2.5A×5Ω＝12.5V，则新电源电压的最大值：U最大=UV+U2=15V+12.5V=27.5V．
答：（1）电源电压为10V；
（2）变阻器接入电路的可能值为10Ω、5Ω、25Ω；
（3）在保证电路安全的情况下，电源电压的最大值为27.5V．
30． 一个半径为10cm的圆形光斑 投影仪 B 更小 近视 适当扭转凸透镜，让凸透镜和光屏平行
【详解】（1）[1]凸透镜的焦距是20cm，如图甲所示

u=f=20cm
光源放在焦点上，光线经凸透镜折射后平行射出，透镜半径为10cm，所以光屏上得到一个半径为10cm的圆形光斑。
（2）[2]若将透镜装置如图乙位置放置时，光屏上恰好呈现清晰的像，此时物距

根据2f>u>f时，成倒立、放大的实像，投影仪就是利用此原理制成的。
[3]此时蜡烛火焰的形状如图丙，根据凸透镜成实像时，像与物上下颠倒，左右相反可知，则光屏上所成像的大致形状是B。
（3）[4]将图乙中的蜡烛适当向左移动一段距离后，此时物距增大，根据凸透镜成实像时，物远像近像变小可知，若适当移动光屏再次在光屏上看到清晰的像，重新呈现的像与之前的像相比更小。
[5]若不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像又变清晰了，说明该眼镜片对光线具有发散作用，近视眼镜片是凹透镜，凹透镜对光线具有发散作用，故该眼镜片是近视眼镜的镜片。
（4）[6]小苏在用同样的器材进行实验时，发现：只有像的中间部分最清晰，偏左、偏右两侧的像比较模糊；说明中间部分（光心附近的部分）的物距合适，而偏左、偏右两侧的物距小于或者大于中间部分的物距，所以可知凸透镜没有平行于光屏，则接下来小苏作出的调节应该是：适当扭转凸透镜，让凸透镜和光屏平行。
31． 顺时针 变化 ①③④
【详解】（1）[1]某个LED发光的颜色与通过其电流方向的关系如图1，电流方向不同，LED灯发光颜色不同，由图可知，两次灯光颜色不同，证明线圈中的电流方向不同，而电流方向和磁场方向和线圈转动方向有关，两图中磁场方向不同，故线圈转动方向相同，这样会导致电流方向不同。故线圈也顺时针转动。
（2）[2]电流方向不同，LED灯发光颜色不同，LED交替发出红、黄光，则该过程a中电流方向变化。
[3]由电磁感应现象可知，闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，所以①③④符合题意，②不符合题意。
故选①③④。
32． 右 64 1.06×103 偏大 针筒内剩余酸奶的体积V2
【详解】（1）[1]天平称量质量前，发现指针指在分度盘的左侧，根据左偏右调、右偏左调的原则，所以应将平衡螺母向右调节。
（2）[2]由图乙可知，标尺的分度值为0.2g，烧杯和酸奶的总质量

[3]用针筒抽取的酸奶质量

用针筒抽取的酸奶

则酸奶的密度

（3）[4]由于针筒的刻度线前的尖端还是有一点小“空隙”，使得针筒内测量的酸奶体积偏小，由可知，酸奶质量不变，体积偏小，测量出酸奶密度会偏大。
[5][6]根据题意知，将此时抽满酸奶的针筒中的一部分酸奶返回烧杯，测量烧杯和剩余酸奶的总质量m3，记下此时针筒内剩余酸奶的体积V2，从而得出返回烧杯内酸奶的质量和体积，根据密度公式求出酸奶密度表达式；返回烧杯内酸奶的质量

返回烧杯内酸奶的体积

则酸奶密度表达式

33． 12 10 B R0>RMN
【详解】解：（1）[1]在开关S、S1都闭合时，电路为R1的简单电路，此时R1两端的电压即为电源电压，开关S闭合、S1断开时，RMN与R1串联，由图乙可知，当电流为0.3A时，由欧姆定律得两种情况的电压分别为


因为串联电路中电源电压等于各用电器两端电压之和，所以电源电压

（2）[2]开关S闭合、S1断开时，RMN与R1串联，此时RMN两端电压为

由欧姆定律得

（3）[3]由（1）可知，开关S、S1都闭合，R1的阻值为30Ω，电路中的电流


所以图乙中曲线B是根据开关S、S1都闭合时测得的实验数据绘制的。
（4）[4][5]因为暗箱的M、N之间只接有两个定值电阻R0和RX，串联电路中的总电阻比任何一个分电阻都要大，并联电路中的总电阻比任何一个分电阻都要小，若

则R0和Rx应并联，即有

所以

34． 做功 8 电阻箱阻值调至100 报警器报警 25 D
【详解】（1）[1]“嫦娥5号”返回地面进入大气层后，需要克服摩擦做功，通过做功的方式使飞船的内能增加，表面温度急剧升高。
（2）[2]由AB=3OA可得，BO=4AO，根据杠杆平衡条件，当在A点施加的力的方向垂直于AO时，AO为力臂，此时的力最小，根据杠杆平衡的条件

所以

（3）[3]①直接由图像可知，温度为50℃时，RT=100Ω；由题知，当所测温度达到或超过50℃时，系统报警，所以为使报警电路可正常使用：
a、电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到热敏电阻达到设定温度时的电阻值100Ω。
[4] b、将开关S向c端闭合，移动滑动变阻器直至报警器报警。此时电路中的电流为
I=30mA=0.03A
电路中的总电阻为

滑动变阻器的电阻为

c、保持滑动变阻器滑片位置不变，将开关S向另一端闭合，报警系统即可正常使用。
[5]②由图丙知，热敏电阻RT的阻值与温度T是一次函数关系，设关系式为，
将（20℃，400Ω）和（50℃，100Ω）上式得，
﹣﹣﹣﹣﹣﹣﹣Ⅰ
﹣﹣﹣﹣﹣﹣﹣Ⅱ
联立Ⅰ、Ⅱ解得，，，所以关系式为

当温度为40℃时，热敏电阻的阻值为

此时电路的电流为

[6]③由图丁图像可知，若温度升高，热敏电阻的阻值减小，为了使得测温仪报警温度略高于50℃，可以降低电源电压或增大滑动变阻的阻值，使电路中的电流仍为30mA，才能达到预设效果，故D符合题意，ABC不符合题意，故选D。
