2023年江苏省无锡市中考物理模拟试题（含解析）
展开
这是一份2023年江苏省无锡市中考物理模拟试题（含解析），共29页。试卷主要包含了单选题，填空题，实验题，作图题，综合题等内容，欢迎下载使用。

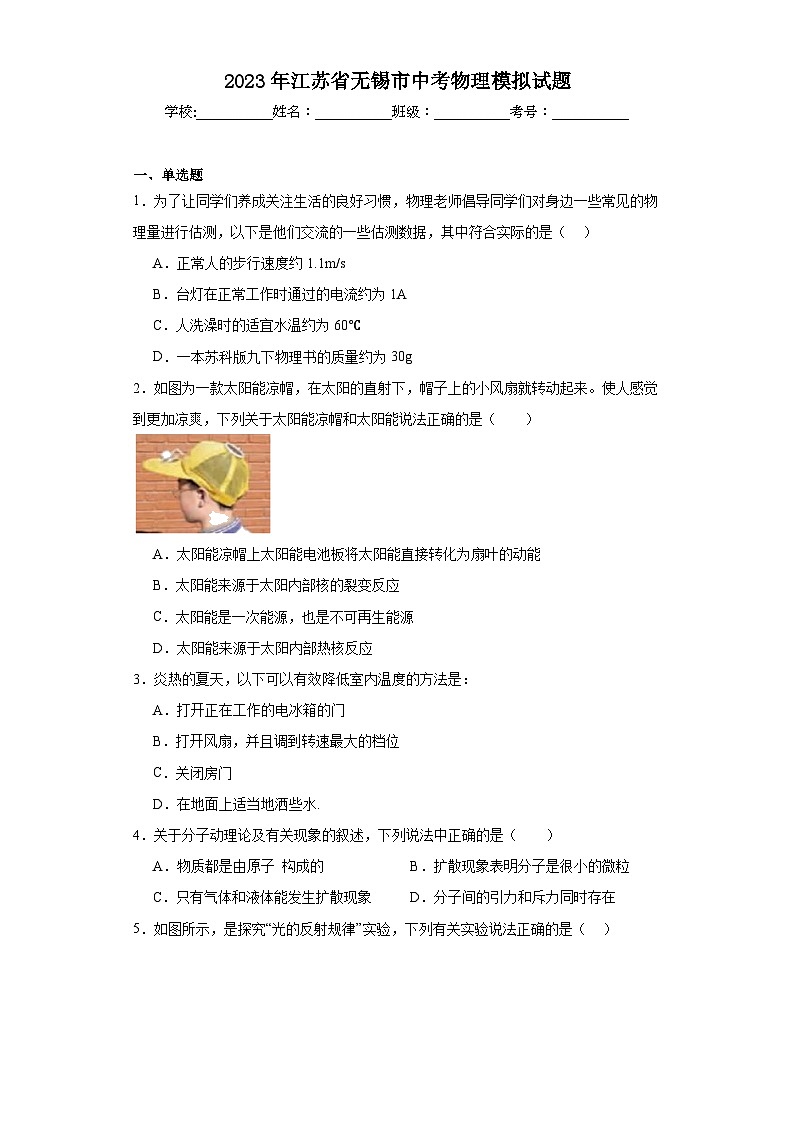

2023年江苏省无锡市中考物理模拟试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是（ ）
A．正常人的步行速度约1.1m/s
B．台灯在正常工作时通过的电流约为1A
C．人洗澡时的适宜水温约为60℃
D．一本苏科版九下物理书的质量约为30g
2．如图为一款太阳能凉帽，在太阳的直射下，帽子上的小风扇就转动起来。使人感觉到更加凉爽，下列关于太阳能凉帽和太阳能说法正确的是（ ）
A．太阳能凉帽上太阳能电池板将太阳能直接转化为扇叶的动能
B．太阳能来源于太阳内部核的裂变反应
C．太阳能是一次能源，也是不可再生能源
D．太阳能来源于太阳内部热核反应
3．炎热的夏天，以下可以有效降低室内温度的方法是：
A．打开正在工作的电冰箱的门
B．打开风扇，并且调到转速最大的档位
C．关闭房门
D．在地面上适当地洒些水.
4．关于分子动理论及有关现象的叙述，下列说法中正确的是（ ）
A．物质都是由原子 构成的 B．扩散现象表明分子是很小的微粒
C．只有气体和液体能发生扩散现象 D．分子间的引力和斥力同时存在

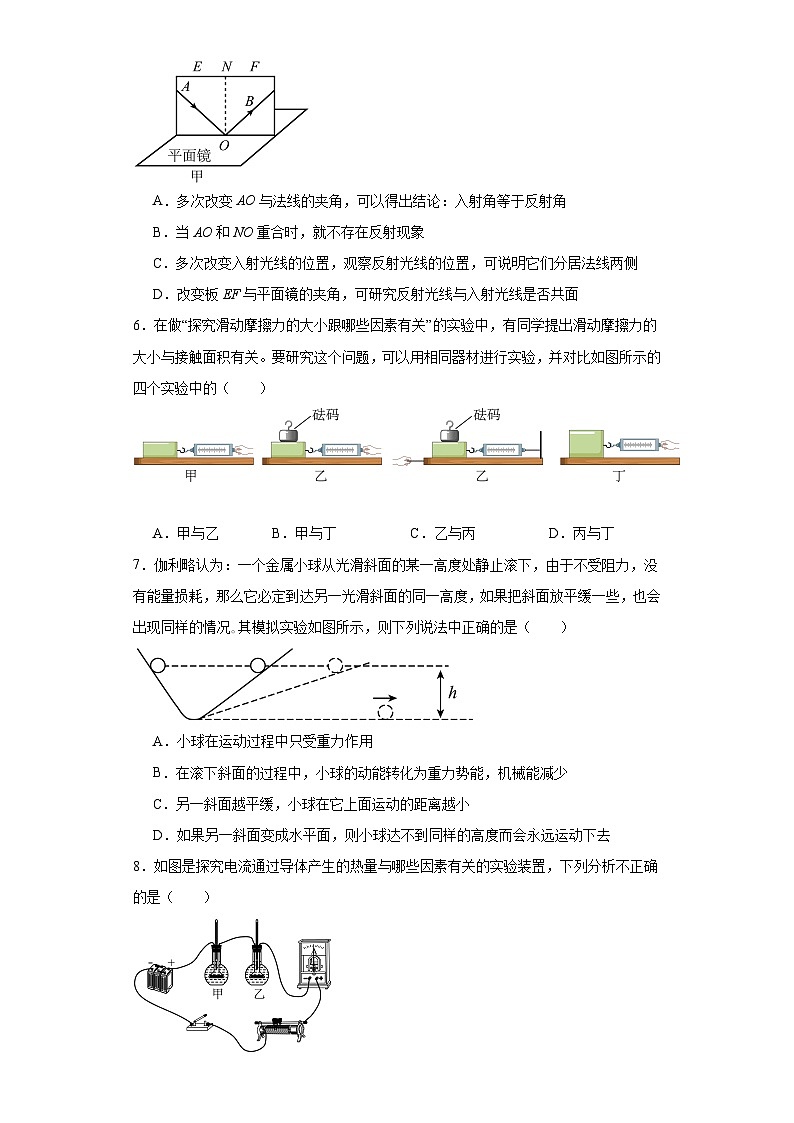

5．如图所示，是探究“光的反射规律”实验，下列有关实验说法正确的是（ ）
A．多次改变AO与法线的夹角，可以得出结论：入射角等于反射角
B．当AO和NO重合时，就不存在反射现象
C．多次改变入射光线的位置，观察反射光线的位置，可说明它们分居法线两侧
D．改变板EF与平面镜的夹角，可研究反射光线与入射光线是否共面
6．在做“探究滑动摩擦力的大小跟哪些因素有关”的实验中，有同学提出滑动摩擦力的大小与接触面积有关。要研究这个问题，可以用相同器材进行实验，并对比如图所示的四个实验中的（ ）
A．甲与乙 B．甲与丁 C．乙与丙 D．丙与丁
7．伽利略认为：一个金属小球从光滑斜面的某一高度处静止滚下，由于不受阻力，没有能量损耗，那么它必定到达另一光滑斜面的同一高度，如果把斜面放平缓一些，也会出现同样的情况｡其模拟实验如图所示，则下列说法中正确的是（ ）
A．小球在运动过程中只受重力作用
B．在滚下斜面的过程中，小球的动能转化为重力势能，机械能减少
C．另一斜面越平缓，小球在它上面运动的距离越小
D．如果另一斜面变成水平面，则小球达不到同样的高度而会永远运动下去
8．如图是探究电流通过导体产生的热量与哪些因素有关的实验装置，下列分析不正确的是（ ）
A．本实验采用了“控制变量法”和“转换法”等研究方法
B．通电后通过电流做功增大电阻丝内能
C．闭合开关前，要调节两玻璃管内液面相平
D．本装置可研究电流通过导体产生的热量与电阻、电流、通电时间的关系

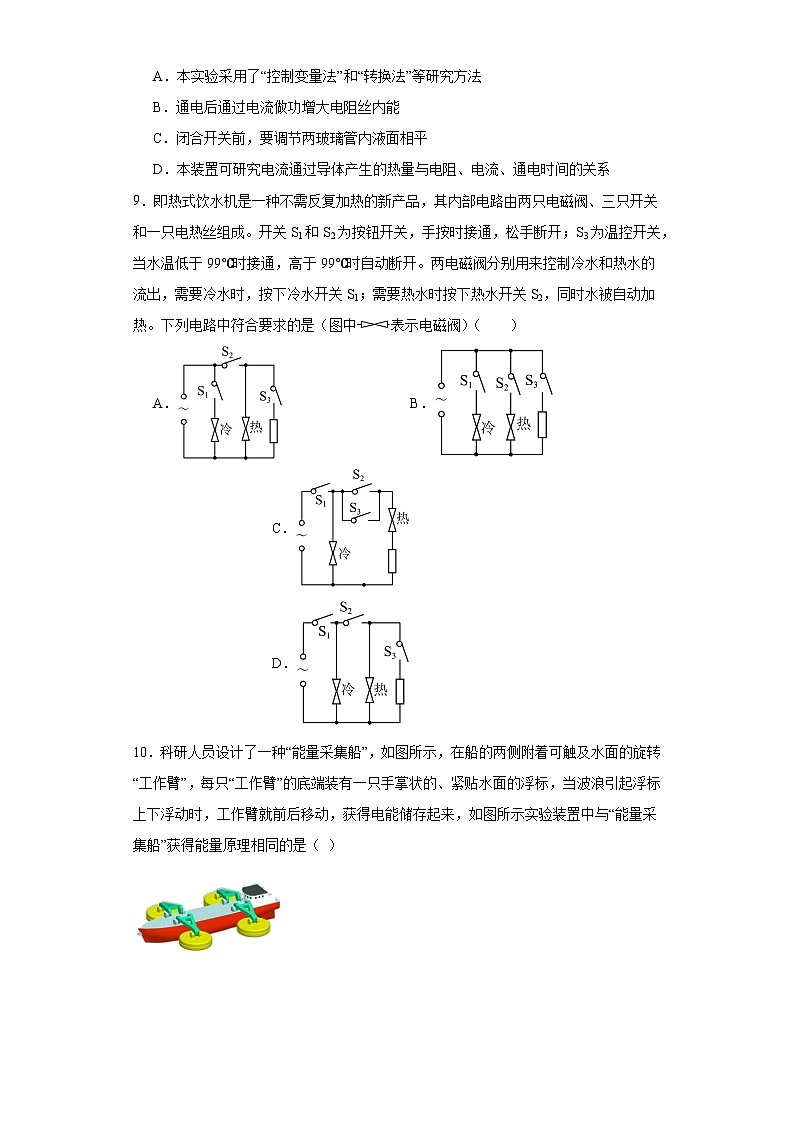

9．即热式饮水机是一种不需反复加热的新产品，其内部电路由两只电磁阀、三只开关和一只电热丝组成。开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关，当水温低于99℃时接通，高于99℃时自动断开。两电磁阀分别用来控制冷水和热水的流出，需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热。下列电路中符合要求的是（图中表示电磁阀）（ ）
A． B． C． D．
10．科研人员设计了一种“能量采集船”，如图所示，在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标，当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，如图所示实验装置中与“能量采集船”获得能量原理相同的是（ ）
A． B． C． D．
11．如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A．施加的力最大时电路中电流为0.6A
B．R1连入电路阻值变化范围是0～30Ω
C．电路消耗的总功率变化范围是0.3W～1.5W
D．R1消耗的最大功率为0.45W
12．如图甲所示的装置，A是重10N的空吊篮，绳子B和C能承受的最大拉力分别为100N和60N。质量为50kg的小张同学将A提升到高处，施加的拉力F随时间变化关系如图乙所示，A上升的速度v随时间变化关系如图丙所示。忽略绳重及摩擦，（g=10N/kg）。下列结论正确的是（ ）
①动滑轮的重力为9N
②1~2s内拉力F的功率为2W
③此装置提升重物的最大机械效率约为81.8%
④用此装置匀速提升50N的货物时，小张对地面压力为470N
A．①④ B．③④ C．③ D．②③④
二、填空题
13．在学校的“元旦”文艺汇演上，优美的笛声是由于空气柱的 _____产生的；主持人的声音是通过 _____传到同学们的耳朵中的；同学们能从同一首歌曲中分辨出所用的乐器，这是因为不同乐器发出声音的 _____（选填“音调”“响度”或“音色”）不同。
14．如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光屏放在B处时，观察到色光的颜色是 ______ ，光屏先后在A、C两处时，观察到的现象有何不同： ______ 。
15．如图所示，把用毛皮摩擦过的橡胶棒靠近悬挂的轻质小球时，发现轻质小球被推开，说明轻质小球带______电荷，还说明力可以改变物体的______。
三、实验题
16．小杨同学在探究“冰熔化时温度的变化规律”时，画出了冰熔化时温度随时间变化的图像，如图甲所示。
（1）某时刻温度如图乙所示，此时温度计读数为______℃；
（2）不考虑热量损失，第0～1min冰吸收的热量______（选填“大于”“小于”或“等于”）第4～5min水吸收的热量。
17．在一次科学探究活动中，小明要测量纸锥下落的速度，他用每隔相等时间拍照一次的相机相机说明书上的相关描述如下：“每秒拍照2次，像成在同一底片上”），拍下如图所示的照片，右侧为纸锥从E到F过程的放大图，请回答：
（1）EF段纸锥运动的路程是______cm，EF段纸锥下落的速度是______m/s；
（2）AF段纸锥下落的速度变化情况是：______。
四、填空题
18．如图所示为中国空间站内的太空授课的情景，王亚平老师往水膜里注水就得到了一个水球，接着往水球中注入一个气泡，神奇的景象出现了：透过水球和气泡能看到一正一反两个像！此时大水球中出现了王亚平的倒立、缩小的像，该像的成像原理跟 ___________（选填“照相机”或“投影仪”）的成像原理相同；气泡中却显示出了王亚平的正立、缩小的像，这是因为带气泡的水球相当于 ___________（选填“凸透镜”或“凹透镜”），生活中人们利用它来矫正 ___________（选填“近”或“远”）视眼。
19．如图是探究影响液体内部压强因素的实验装置，将金属盒向上移动，观察U形管两边液面的高度差h变小，说明了液体内部压强随液体深度减小而___________；此时转动金属盒，使金属盒的橡皮膜朝不同方向，发现h不变，说明液体内部同一深度向各个方向压强___________。
20．如图所示试管里的水蒸气推动橡皮塞冲出管口，此过程相当于四冲程汽油机的 ___________冲程，燃烧0.2kg酒精可放出 ___________J的热量。（酒精热值为3.0×107J/kg）
21．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20） A”表示这个电能表的_______电流为20 A。他家同时工作的用电器的总功率不能超过________W。
22．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数的变化关系如图乙所示，则R2的最大阻值为__________Ω，R1的阻值为__________Ω，电源电压为__________V。
23．立定跳高可分解为下蹲、蹬伸和腾空三个过程．图为某运动员下蹲后在蹬伸过程中所受地面支持力F随时间t变化的关系．据图可知，该运动员受到的重力为_____N；他在_____（填“t1”“t2”或“t3”）时刻获得向上的最大速度．
24．如图是某型号电动轮椅工作原理示意图。开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，请解答下列问题：
（1）当开关S1和S2同时接 ___________（选填“1”或“2”）时，电动轮椅前进；
（2）若轮椅以3m/s的速度匀速前进了8s，此过程中轮椅受到的平均阻力为5N，电池的输出功率为25W，则此过程中，轮椅克服阻力做功 ___________J，轮椅工作的效率为 ___________%；
（3）当轮椅后退时电动机的功率是7W，此时电流表示数为0.5A，R2的阻值为 ___________Ω。
五、作图题
25．垂直于平面镜放置一物体AB，如图所示，请画出物体经平面镜成像的光路图。
26．要在卫生间安装一盏“220V 40W”的电灯、一个“220 V50W”的排风扇和一个两孔插座，要求开关S只控制灯和排风扇，且两个用电器都能正常工作。工人师傅已经连好其中部分电路，请你用笔画线代替导线将电路补充完整。
27．请利用图中给出的信息，帮助小迪同学在图中标出小磁针的N极、电源的正极，并用箭头标出磁感线的方向。
六、填空题
28．如图所示是位于随州广水市印台山生态公园的健身器械坐拉器，图乙是结构模型图。坐在座椅上的人，用力向下拉动手柄A时，操作杆AB会绕着转轴O1转动，连杆BD拉动杆O2C绕转轴O2转动，将座椅向上抬起。图乙中O1A∶O1B=6：1，O2C∶O2D=2：1，此时AB杆处于水平位置，BD杆垂直于杆AB和O2C，BD杆对AB和O2C杆的拉力均沿着BD。小明同学想估算坐在坐拉器上抬起自己的拉力大小。若手臂对手柄A的拉力方向和人的重力方向在同一直线，忽略坐拉器的自重、转动时的摩擦和座椅的尺度。
（1）杠杆AO1B可视作一种 ___________杠杆（填“省力”或“费力”）；
（2）若小明的质量为50kg，此时他让自己保持在图乙的状态，需要对手柄A施加竖直向下的拉力为多大？（g取10N/kg）( )
（3）在（2）种情况下，若人的臀部与座椅的接触面积为400cm2，则小明对座板的压强是多大？( )
七、实验题
29．为了平衡营养，小海的妈妈买了多种杂粮，小海想知道绿豆的密度，于是和学习小组的同学们一起利用天平和量筒进行测量，他们的操作如下：
（1）将天平放在水平桌面上，游码移至标尺左端零刻线处，发现指针位置如图甲所示；此时应将横梁上的平衡螺母向______（选填“左”或“右”）调节，使横梁平衡；
（2）如乙所示是小海用调节好的天平测量空烧杯质量的情景，小组同学指出他实验操作中有错误，他的错误是______；纠正错误后，测得烧杯和绿豆的质量如图丙所示，为______g；
（3）测绿豆体积时，小组的同学们设计了两种方案：
①将烧杯中绿豆倒入空量筒中，振动量筒，使绿豆表面平整，测出绿豆的体积；
②在量筒内注入适量的水，记录量筒读数，再将烧杯中的绿豆缓慢倒入量筒的水中，测出绿豆的体积；
（4）同学们用两种方案完成实验并计算出绿豆的密度后，在交流讨论时，小海和学习小组的同学针对体积的测量进行了详细的分析：若采用方案①，由于绿豆间存在较大间隙，会导致测得绿豆的密度偏______（选填“大”或“小”）。
30．小丹和小溪利用如图所示斜面进行有关探究活动，请回答下列问题：
【探究一】小丹设计了图甲所示的实验，他每次控制小球在斜面的同一高度自由静止释放，在水平面上第一次铺上毛巾，第二次铺上棉布，第三次铺上玻璃，观察A球在水平面上运动距离的远近。
（1）小丹进行以上实验探究，基于的猜想是 ___________。
（2）小丹根据小球在毛巾表面运动距离最近，玻璃表面运动距离更远的事实，得出结论：若运动的小球在没有摩擦的水平面上，将一直做匀速直线运动。他得出以上结论的过程，应用的科学方法是 ___________。
（3）【探究二】小溪设计了图乙所示的实验，探究动能大小的与质量的关系。她控制质量不同的小球从斜面上 ___________由静止开始滑下，撞击静止于水平木板上的木块（不计空气阻力），比较木块运动距离的远近。小溪“控制质量不同的小球从斜面上同一高度由静止开始滑下”的目的是 ___________。
（4）请写出图甲实验与图乙实验中，一个操作上的不同之处：___________。
31．在“探究电流与电压和电阻的关系”的实验中，有如下器材：电压表、电流表、滑动变阻器、开关、三节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图甲所示。
（1）画出图甲中的实验电路图；( )
（2）在“探究电流与电压的关系”实验中，将10Ω的电阻接入电路中进行实验；
①闭合开关前，要将滑动变阻器滑片移至___________（填“C”或“D”）端；电路中滑动变阻器起到保护电路元件安全和___________的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V。此时，电路出现的故障可能是___________；小明排除故障后继续实验，得到如表中数据，请在图乙中描点并画出此电阻的I-U图像；( )
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.10
0.16
0.20
0.24
（3）在“探究电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和的___________作用；
②小明先将R=10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变情况下，把R换为15Ω的电阻时，应向___________（填“C”或“D”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数。若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有___________Ω的滑动变阻器，要求写出计算过程；
③根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示，由图像得出的结论是___________。
八、综合题
32．某电热水器有加热和保温两种状态，其内部简化电路如图甲所示，它由控制电路和工作电路两部分组成，其中Rx为热敏电阻，其阻值随温度的变化关系如图乙所示。当开关S0和S都闭合时，电热水器开始工作。当温度t达到80℃时，磁铁才会把衔铁吸下，使B、C两个触点接通。已知R1=2151.6Ω，R2=48.4Ω，c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m3，试问：
（1）随温度的升高，电磁铁的磁性______（选填“增强”或“减弱”），B、C两个触点接通时，工作电路进入______（选填“加热”或“保温”）状态；
（2）电热水器处于加热状态时电功率为多少？( )
（3）若通电加热时电水器的加热效率为84%，电热水器将2L的水从25℃加热到55℃需要多长时间？( )
（4）如果想让电热水器把水加热至100℃再进入保温状态，应如何改装控制电路？( )（写出一种方法即可）。
参考答案：
1．A
【详解】A．成年人走路每秒走两步，步行速度约1.1m/s，故A符合题意；
B．台灯正常工作时通过的电流约0.1A左右，故B不符合题意；
C．人的正常体温为37℃，人洗澡时的适宜水温略比体温高，约为40℃，故C不符合题意；
D．一本苏科版九下物理书的质量约为300g，故D不符合题意。
故选A。
2．D
【详解】A．太阳能电池板在工作时把太阳能转化为电能，再通过电动机转化为扇叶的机械能，故A错误；
BD．太阳能来源于太阳内部氢核的聚变，是一种热核反应，故B错误、D正确；
C．太阳能可从自然界直接获得，是一次能源，但太阳能可以源源不断得到，是可再生能源，故C错误。
故选D。
3．D
【分析】加快和减慢空气的流动速度只会影响蒸发的快慢，不会改变空气的温度；洒水可利用水的蒸发吸热，降低空气的温度；根据电冰箱的工作原理，电冰箱只是将冰箱内的热搬运出去，不会降低房间内的温度．
【详解】A、电冰箱只是把冰箱内的热量搬运到了冰箱的外部，还在房间内，同时由于电动压缩机工作时要发热，反而会使房间内的温度升高．
B、电风扇可以加快空气流动速度，加快人体汗液的蒸发，使人凉快，但不能降低气温；
C、关闭房间的门窗不会改变房间气温，人在房间内会感到更闷热；
D、向地面洒水，通过水的蒸发吸热，可以降低空气的温度；符合题意；
故选D．
【点睛】本题考查物质的状态变化中汽化吸热现象，但注意电冰箱只是把冰箱内的热量搬运到了冰箱的外部，还在房间内，同时要考虑到由于电动压缩机工作时要发热．
4．D
【详解】A．物质是由分子组成的，分子是由原子组成的，故A错误；
B．扩散现象表明分子是运动的，故B错误；
C．固体、液体、气体都能发生扩散现象，故C错误；
D．分子间同时存在相互作用的引力和斥力，故D正确。
5．C
【详解】A．因为是先有入射角后有反射角，所以应描述为光反射时，反射角等于入射角，故A错误；
B．当AO和NO重合时，入射角为0°，反射角也为0°，反射光线沿原路返回，此时反射光线、入射光线、法线三线合一，仍然存在反射现象，故B错误；
C．多次改变入射光线的位置，观察反射光线的位置，可得到反射光线与入射光线分居法线两侧，故C正确；
D．沿ON前后转动板F，观察是否能看到反射光线，可研究反射光线与入射光线是否在同一平面，而改变板EF与平面镜的夹角，不能研究反射光线与入射光线是否在同一平面，故D错误。
故选C。
6．B
【详解】ABCD．要探究滑动摩擦力与接触面积的大小的关系，需要压力和接触面的粗糙程度相同，接触面积大小不同，可将长方体木块分别平放、侧放、竖放在水平桌面上，用测力计水平拉动木块做匀速直线运动，记下测力计的示数进行比较，故要做这项研究，可选取图中的甲丁两个实验进行比较。
故选B。
7．D
【详解】A．小球在运动过程中受到重力和支持力的作用，故A错误；
B．在滚下斜面的过程中，速度变大，高度变小，动能变大，重力势能变小，重力势能转化为动能，不受阻力，机械能守恒，故B错误；
C．由图可知，另一斜面越平缓，小球在它上面运动的距离越大，故C错误；
D．如果斜面变成水平面，水平面光滑，不受阻力，则小球会做匀速直线运动，永远运动下去，故D正确。
故选D。
8．D
【详解】A．由图可知，电流通过导体产生的热量使容器中的煤油温度升高，电流产生的热量不能直接观察，可通过玻璃管中液面高度的变化来反映，这里用到了转换法；电流产生的热量跟电阻和电流的大小、通电时间的长短有关，在探究电流产生热量跟电阻关系时，控制电流和通电时间不变，这里用到了控制变量法，故A正确，不符合题意；
B．电能转化为其它形势的能的过程，就是电流做功的过程，电路流经导体时，电能转化为内能，即电流做了功，使电阻丝的温度升高，内能增加，故B正确，不符合题意；
C．闭合开关前，两玻璃管内液面相平，通电产生热量后，通过观察管内液面高低，直接比较电阻产生热量的多少，故C正确，不符合题意；
D．由图可知，两电阻串联在同一电路中，电流和通电时间相等，根据控制变量法可知，能研究电流通过导体产生的热量与电阻的关系，不能探究与电流的关系，故D错误，符合题意。
故选D。
9．A
【详解】由题意知道，开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关；需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热，这表明冷水和热水可以单独出，即两个电磁阀是并联的，出冷水的电磁阀由独立的冷水开关S1；热水开关S2同时控制热水电磁阀和加热电阻，温控开关控制加热电阻。
故选A。
10．C
【详解】根据题意可知，波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，因此该过程将机械能转化为了电能；
A．直导线通电时，直导线放在磁场中受到磁力作用，将电能转化为机械能，故A不符合题意；
B．图中是电动机的装置图，电动机工作时，电能转化为机械能，故B不符合题意；
C．如图是电磁感应装置图，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生，电磁感应现象是机械能转化为电能，故C符合题意；
D．直导线中通有电流，通电直导线周围存在磁场，磁场对小磁针有力的作用，使小磁针发生偏转，这是电能转化为机械能，故D不符合题意。
故选C。
11．D
【详解】A．由电路图可知，握力最大时，滑动变阻器阻值全部接入电路，电路总电阻最大，由欧姆定律可知，电路中电流最小，由题意可知，此时电路中电流为0.1A，故A错误；
B．由电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，由可知，电源电压为
U＝U2＝I最大R2＝0.6A×5Ω＝3V
滑动变阻器阻值全部接入电路时，电路中电流最小为0.1A，由可得此时的总电阻
滑动变阻器接入电路的最大阻值
R1＝R总﹣R2＝30Ω﹣5Ω＝25Ω
所以R1连入电路的阻值变化范围0～25Ω，故B错误；
C．电路消耗的总功率最大为
P大＝UI大＝3V×0.6A＝1.8W
电路消耗的总功率最小为
P小＝UI小＝3V×0.1A＝0.3W
所以电路消耗的总功率变化范围是0.3W～1.8W，故C错误；
D．由欧姆定律和P＝I2R可得，变阻器R1消耗的功率
所以，当R1的阻值等于R2的阻值时，R1消耗的功率最大，则
故D正确。
故选D。
12．C
【详解】①由图丙可知，在1~2s内A被匀速提升，由图乙可知此时的拉力F=10N，由图知n=2，忽略绳重及摩擦，拉力为
则动滑轮重力为
故①错误；
②由图丙可知，1~2s内A上升的速度vA=0.2m/s，拉力端移动速度为
1~2s内拉力F的功率为
故②错误；
③忽略绳重及摩擦，C处绳子拉力为
则当C处最大拉力为60N时，B处拉力为
大于绳子B能承受的最大拉力100N，当B处最大拉力为100N时，C处拉力为
小于绳子C能承受的最大拉力60N，所以要以B处最大拉力为准，此时C处的拉力为
B处的拉力为
此装置最多能匀速运载货物的重力为
装置提升重物的机械效率随提升物重的增大而增大，此装置提升重物的最大机械效率为
故③正确；
④人的重力为
因为不计绳重和摩擦，所以绳子自由端的拉力为
因此小张对地面的压力为
故④错误，综上所述只有③正确，故C正确，ABD错误。
故选C。
13． 振动 空气 音色
【详解】[1]声音是由物体的振动产生的。优美的笛声是由于空气柱的振动产生的。
[2]声音的传播需要介质。主持人的声音是通过空气传到同学们的耳朵中的。
[3]音色由发声体的材料和结构决定，不同的发声体的音色一般不同。同学们能从同一首歌曲中分辨出所用的乐器，这是因为不同乐器发出声音的音色不同。
14． 白色 光屏上彩色光带顺序相反
【详解】[1]白光被三棱镜分解成七种颜色的色光，七种颜色的色光经过凸透镜在B处复合成白光。
[2]由图可知，A处上方的光经过B点到达C处的下方，A处下方的光经过B点到达C处的上方，在A、C两处，光屏上彩色光带顺序相反。
15． 负 运动状态
【详解】[1]同种电荷相互排斥，异种电荷相互吸引。用毛皮摩擦过的橡胶棒带负电，把橡胶棒靠近轻质小球，小球被排斥，说明小球与橡胶棒带的是同种电荷，橡胶棒带负电，小球也带负电。
[2]轻质小球在力的作用下由静止变为运动即被推开，说明力可以改变物体的运动状态。
16． -6 等于
【详解】(1)[1]由图乙可知，温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第6个小格处，读作-6℃。
(2)[2]实验中，用加热时间的长短间接反映液体吸收热量的多少，加热时间相同，吸收的热量相同，故第0～1min冰吸收的热量等于第4-5min水吸收的热量。
17． 20.0 0.4 先变大后不变
【详解】（1）[1]纸锥从60.0cm处运动到了80.0cm处，物体运动的路程为20.0cm。
[2] 照相机每秒拍照2次，则EF之间的时间为t＝0.5s，则纸锥下落的速度是
=0.4m/s
（2）[3] 相邻的两个位置之间的时间相等，由图可知，从A到D纸锥下落的过程中，相邻两个位置之间的距离变大，从D到F纸锥下落的过程中，相邻两个位置之间的距离不变，根据v＝可知，速度先变大后不变。
18． 照相机 凹透镜 近视眼
【详解】[1]图中所成的像为倒立、缩小的实像，与照相机的成像原理相同，投影仪是根据凸透镜成倒立、放大的实像的原理制成的。
[2][3]带气泡的水球相当于凹透镜，可成正立、缩小的实像，故气泡中显示出王亚平正立、缩小的像。凹透镜对光线有发散作用，可以矫正近视眼。
19． 减小 相等
【详解】[1]将图中的金属盒向上移动，U形管两边的液面高度差h变小，即液体内部压强变小，说明在同种液体里，液体内部压强随深度的减小而减小。
[2]液体的密度相同，深度相同，但是金属盒的橡皮膜朝不同方向，发现h不变，即液体内部压强不变，说明液体内部同一深度向各个方向压强相等。
20． 做功 6×106
【详解】[1]把试管里的水加热至沸腾后，水蒸气推动橡皮塞冲出管口，水蒸气的内能转化为塞子的机械能；内燃机的做功冲程中，高温高压的燃气推动活塞做功，能量转化关系是内能转化为机械能，所以二者的能量转化形式相同。
[2]完全燃烧0.2kg的酒精，则能释放的热量
Q放=mq=0.2kg×3.0×107J/kg=6×106J
21． 额定最大电流 4400
【详解】[1]“10A”表示电能表的标定电流，“20A”表示额定最大电流。
[2]家中用电器的总功率不能超过
P大＝UI=220V×20A＝4400W
22． 10 5 6
【详解】由左图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；
[1]当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1=1.2A，
根据欧姆定律可得，电源的电压：
U=I1R1=1.2A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由右图可知，I2=0.4A，U2=4V，
滑动变阻器的最大阻值：
R2===10Ω；
[2]串联电路中总电压等于各分电压之和，则电源的电压：
U=I2R1+U2=0.4A×R1+4V，
∵电源的电压不变，
∴
1.2A×R1=0.4A×R1+4V，
解得：
R1=5Ω；
[3]电源的电压：
U=1.2A×R1=1.2A×5Ω=6V。
23． 500 t3
【详解】第一空．运动员下蹲后、蹬伸前处于静止状态（图中0﹣t1这段时间），其受力平衡，重力和支持力平衡，二力的大小相等，则由图像可知运动员的重力：G＝F＝500N；
第二空．运动员受到地面的支持力F方向向上，运动员的重力G方向向下；
由图像可知：
t1﹣t2内，F＞G，运动员所受合力向上，运动员向上加速运动，其速度增大．
t2﹣t3内，F＞G，运动员所受合力向上，运动员继续向上加速运动，其速度增大．
t3﹣t4内，F＜G，运动员受到合力向下，由于惯性运动员还是会继续向上运动但是向上的速度会减小；
所以，t1﹣t3过程，运动员的速度一直增大；t3﹣t4是减速，故t3时刻获得最大速度．
24． 1 120 60 20
【详解】（1）[1]由题意可知，向前推操纵杆时轮椅前进且能调速，说明电动机和滑动变阻器串联，由电路图可知，此时开关S1和S2应同时都接1。向后拉操纵杆时轮椅以恒定速度后退，说明电动机与定值电阻串联，由电路图可知，此时开关S1和S2应同时都接2；电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变。
（2）[2][3]因轮椅匀速前进时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，轮椅受到的牵引力
F=f=5N
轮椅克服阻力做功
W=Fs=5N×3m/s×8s=120J
电池做功
W′=Pt=25W×8s=200J
此过程中轮椅工作的效率
（3）[4]当轮椅后退时，电动机和R2串联，电流表测电路中的电流，由P=UI可得，电动机两端的电压
因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2=U-UM=24V-14V=10V
由欧姆定律可得R2的阻值
25．
【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，可得AB在平面镜中的像，如图所示：
26．
【详解】要在卫生间安装一盏“220V 40W”的电灯、一个“220 V50W”的排风扇，开关S只控制灯和排风扇，则说明开关在干路上，灯和排风扇并联，开关S接火线，然后分别进入灯和排风扇，然后回到零线上。两孔插座的接法，左边接零线，右边接火线。如图所示：
27．如图所示
【详解】由图知，通电螺线管右侧为S极，左侧是N极，磁体周围的磁感线从N极出来，回到S极，所以磁感线方向由左到右；磁场中某点的磁场方向、磁感线方向、小磁针静止时N极指的方向相同，所以小磁针左侧为N极；由右手定则可知，导线中电流的方向向上，则电源右侧为正极。如图所示
28． 省力 125N 9375Pa
【详解】（1）[1]杠杆AO1B中，A点的拉力FA是动力，B点BD施加的是阻力；因为动力臂大于阻力臂，所以它是省力杠杆。
（2）[2]小明的重力
G=mg=50kg×10N/kg=500N
由杠杆平衡条件得，对于杠杆AO1B来说有
FA×O1A=FB×O1B
即
①
对于杠杆O2DC来说，人的体重与A点的拉力FA′的差是阻力，作用在D点的力FD是动力，根据杠杆的平衡条件有
(G﹣FA′)×O2C=FD×O2D
即
②
由题意知，FB=FD，由于物体间相互作用力的大小相等，即FA=FA′，由可得
需要对手柄A施加竖直向下的拉力为
FA=125N
（3）对小明来说：小明的重力G、座板对小明的支持力F′、以及杠杆AO1B的A端拉小明的力FA′平衡，即
G=F′+FA′
所以小明对座板的压力
F=G﹣FA′=500N﹣125N=375N
小明对座板的压强
答：（1）省力；
（2）需要对手柄A施加竖直向下的拉力为125N的力；
（3）小明对座板的压强为9375Pa。
29． 右 用手直接拿砝码 76.2 小
【详解】（1）[1]调节天平时，先将天平放在水平桌面上，游码移至标尺零刻线，由图甲可知，指针偏向分度盘的左侧，为使天平平衡，应向右调节平衡螺母。
（2）[2]图中所示的错误是用手直接拿砝码，会导致砝码生锈。
[3]由图丙可知，标尺的分度值为0.2g，烧杯和绿豆的总质量
（4）[4]由于绿豆间存在较大间隙，测量出的绿豆的体积会偏大，根据可知，会导致测得绿豆的密度会偏小。
30． 摩擦力的大小与接触面的粗糙程度有关 推理法 同一高度 使小球到达水平面的初速度相同 乙实验不用改变水平面的粗糙程度
【详解】（1）[1]每次控制小球在斜面的同一高度自由静止释放，在水平面上第一次铺上毛巾，第二次铺上棉布，第三次铺上玻璃，实验中控制小球的质量不变，改变斜面的粗糙程度，基于的猜想是摩擦力的大小与接触面的粗糙程度有关。
（2）[2]小丹根据小球在毛巾表面运动距离最近，玻璃表面运动距离更远的事实，得出结论：若运动的小球在没有摩擦的水平面上，将一直做匀速直线运动。他得出以上结论的过程，应用的科学方法是推理法。
（3）[3][4]探究动能大小的与质量的关系需改变质量，控制小球的速度不变，所以应让质量不同的小球从斜面上同一高度由静止开始滑下，就可以使小球到达水平面的初速度相同。
（4）[5]甲实验需不断改变水平面的粗糙程度，乙实验不用改变水平面的粗糙程度。
31． C 改变定值电阻两端的电压 定值电阻断路了 保持定值电阻两端的电压不变 C 20 电压一定时，通过导体的电流与其电阻成反比
【详解】（1）[1]由实物图接连可知，电流表与定值电阻、滑动变阻器串联，电压表测定值电阻两端的电压，电路图如图所示
（2）①[2]为了保护电路，防止电路中电流过大而损坏电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的C端。
[3]探究电流与电压的关系时，需要改变定值电阻两端的电压，因此电路中滑动变阻器除了起到保护电路元件安全的作用，还需要通过滑动变阻器来改变定值电阻两端的电压。
②[4]电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了。
[5]根据表中数据描点并连线画图像，如图所示
（3）①[6]探究电流与电阻的关系时，需控制定值电阻两端的电压相同，因此电路中滑动变阻器除了起到保护电路元件安全的作用，还需要通过滑动变阻器来保持定值电阻两端的电压不变。
②[7]根据串联电路的分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向C端移动，使电压表的示数为2.5V不变。
[8]实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压
根据分压原理，当接入25Ω电阻时，可得
解方程得，即小明所选择的变阻器的最大阻值不能小于20Ω。
③[9]由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
32． 增强 保温 1000W 300s 串联一个阻值为20Ω的定值电阻
【详解】（1）[1][2]由图乙可知，随着温度的升高，热敏电阻Rx越来越小。由图甲可知，控制电路为热敏电阻Rx的简单电路，当它的阻值减小时，电路的电流增大；又因为电磁铁的磁性强弱与线圈匝数、电流大小有关。电流越大，电磁铁的磁性越强。因此随着温度的升高，电磁铁的磁性增强。由图甲中的工作电路可知，A、B两触点接通时，电路为只有R2的简单电路，该电路的电阻阻值为R2；B、C两触点接通时，电路为R1、R2的串联电路，电阻为两电阻之和。由可知，当A、B两触点接通时，电阻最小，电功率最大，因此工作电路进入加热状态；当B、C两触点接通时，电阻最大，电功率最小，因此工作电路进入保温状态。
（2）[3]电热水器处于加热状态时电功率为
（3）[4]2L的水的质量是
m=ρ水V=1.0×103kg/m3×2×10-3m3=2kg
水吸收的热量是
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×2kg×(55℃-25℃)=2.52×105J
电流做功为
加热时间为
（4）[5]由图乙可知，当温度t达到80℃时，热敏电阻Rx的阻值为100Ω，磁铁会把衔铁吸下。当温度t达到100℃时，热敏电阻Rx的阻值为80Ω。要想让电热水器把水加热至100℃再进入保温状态，可以串联一个阻值为20Ω的定值电阻，这样在低于100℃，电路中的电阻会大于100Ω，电流偏小，磁铁不会把衔铁吸下。当当温度t达到100℃时，电路总电阻为100Ω，磁铁会把衔铁吸下。
2023年江苏省无锡市中考物理模拟试题
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．为了让同学们养成关注生活的良好习惯，物理老师倡导同学们对身边一些常见的物理量进行估测，以下是他们交流的一些估测数据，其中符合实际的是（ ）
A．正常人的步行速度约1.1m/s
B．台灯在正常工作时通过的电流约为1A
C．人洗澡时的适宜水温约为60℃
D．一本苏科版九下物理书的质量约为30g
2．如图为一款太阳能凉帽，在太阳的直射下，帽子上的小风扇就转动起来。使人感觉到更加凉爽，下列关于太阳能凉帽和太阳能说法正确的是（ ）
A．太阳能凉帽上太阳能电池板将太阳能直接转化为扇叶的动能
B．太阳能来源于太阳内部核的裂变反应
C．太阳能是一次能源，也是不可再生能源
D．太阳能来源于太阳内部热核反应
3．炎热的夏天，以下可以有效降低室内温度的方法是：
A．打开正在工作的电冰箱的门
B．打开风扇，并且调到转速最大的档位
C．关闭房门
D．在地面上适当地洒些水.
4．关于分子动理论及有关现象的叙述，下列说法中正确的是（ ）
A．物质都是由原子 构成的 B．扩散现象表明分子是很小的微粒
C．只有气体和液体能发生扩散现象 D．分子间的引力和斥力同时存在
5．如图所示，是探究“光的反射规律”实验，下列有关实验说法正确的是（ ）
A．多次改变AO与法线的夹角，可以得出结论：入射角等于反射角
B．当AO和NO重合时，就不存在反射现象
C．多次改变入射光线的位置，观察反射光线的位置，可说明它们分居法线两侧
D．改变板EF与平面镜的夹角，可研究反射光线与入射光线是否共面
6．在做“探究滑动摩擦力的大小跟哪些因素有关”的实验中，有同学提出滑动摩擦力的大小与接触面积有关。要研究这个问题，可以用相同器材进行实验，并对比如图所示的四个实验中的（ ）
A．甲与乙 B．甲与丁 C．乙与丙 D．丙与丁
7．伽利略认为：一个金属小球从光滑斜面的某一高度处静止滚下，由于不受阻力，没有能量损耗，那么它必定到达另一光滑斜面的同一高度，如果把斜面放平缓一些，也会出现同样的情况｡其模拟实验如图所示，则下列说法中正确的是（ ）
A．小球在运动过程中只受重力作用
B．在滚下斜面的过程中，小球的动能转化为重力势能，机械能减少
C．另一斜面越平缓，小球在它上面运动的距离越小
D．如果另一斜面变成水平面，则小球达不到同样的高度而会永远运动下去
8．如图是探究电流通过导体产生的热量与哪些因素有关的实验装置，下列分析不正确的是（ ）
A．本实验采用了“控制变量法”和“转换法”等研究方法
B．通电后通过电流做功增大电阻丝内能
C．闭合开关前，要调节两玻璃管内液面相平
D．本装置可研究电流通过导体产生的热量与电阻、电流、通电时间的关系
9．即热式饮水机是一种不需反复加热的新产品，其内部电路由两只电磁阀、三只开关和一只电热丝组成。开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关，当水温低于99℃时接通，高于99℃时自动断开。两电磁阀分别用来控制冷水和热水的流出，需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热。下列电路中符合要求的是（图中表示电磁阀）（ ）
A． B． C． D．
10．科研人员设计了一种“能量采集船”，如图所示，在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标，当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，如图所示实验装置中与“能量采集船”获得能量原理相同的是（ ）
A． B． C． D．
11．如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A．施加的力最大时电路中电流为0.6A
B．R1连入电路阻值变化范围是0～30Ω
C．电路消耗的总功率变化范围是0.3W～1.5W
D．R1消耗的最大功率为0.45W
12．如图甲所示的装置，A是重10N的空吊篮，绳子B和C能承受的最大拉力分别为100N和60N。质量为50kg的小张同学将A提升到高处，施加的拉力F随时间变化关系如图乙所示，A上升的速度v随时间变化关系如图丙所示。忽略绳重及摩擦，（g=10N/kg）。下列结论正确的是（ ）
①动滑轮的重力为9N
②1~2s内拉力F的功率为2W
③此装置提升重物的最大机械效率约为81.8%
④用此装置匀速提升50N的货物时，小张对地面压力为470N
A．①④ B．③④ C．③ D．②③④
二、填空题
13．在学校的“元旦”文艺汇演上，优美的笛声是由于空气柱的 _____产生的；主持人的声音是通过 _____传到同学们的耳朵中的；同学们能从同一首歌曲中分辨出所用的乐器，这是因为不同乐器发出声音的 _____（选填“音调”“响度”或“音色”）不同。
14．如图所示，让一束白光经过三棱镜，在三棱镜后放置一凸透镜将光屏放在B处时，观察到色光的颜色是 ______ ，光屏先后在A、C两处时，观察到的现象有何不同： ______ 。
15．如图所示，把用毛皮摩擦过的橡胶棒靠近悬挂的轻质小球时，发现轻质小球被推开，说明轻质小球带______电荷，还说明力可以改变物体的______。
三、实验题
16．小杨同学在探究“冰熔化时温度的变化规律”时，画出了冰熔化时温度随时间变化的图像，如图甲所示。
（1）某时刻温度如图乙所示，此时温度计读数为______℃；
（2）不考虑热量损失，第0～1min冰吸收的热量______（选填“大于”“小于”或“等于”）第4～5min水吸收的热量。
17．在一次科学探究活动中，小明要测量纸锥下落的速度，他用每隔相等时间拍照一次的相机相机说明书上的相关描述如下：“每秒拍照2次，像成在同一底片上”），拍下如图所示的照片，右侧为纸锥从E到F过程的放大图，请回答：
（1）EF段纸锥运动的路程是______cm，EF段纸锥下落的速度是______m/s；
（2）AF段纸锥下落的速度变化情况是：______。
四、填空题
18．如图所示为中国空间站内的太空授课的情景，王亚平老师往水膜里注水就得到了一个水球，接着往水球中注入一个气泡，神奇的景象出现了：透过水球和气泡能看到一正一反两个像！此时大水球中出现了王亚平的倒立、缩小的像，该像的成像原理跟 ___________（选填“照相机”或“投影仪”）的成像原理相同；气泡中却显示出了王亚平的正立、缩小的像，这是因为带气泡的水球相当于 ___________（选填“凸透镜”或“凹透镜”），生活中人们利用它来矫正 ___________（选填“近”或“远”）视眼。
19．如图是探究影响液体内部压强因素的实验装置，将金属盒向上移动，观察U形管两边液面的高度差h变小，说明了液体内部压强随液体深度减小而___________；此时转动金属盒，使金属盒的橡皮膜朝不同方向，发现h不变，说明液体内部同一深度向各个方向压强___________。
20．如图所示试管里的水蒸气推动橡皮塞冲出管口，此过程相当于四冲程汽油机的 ___________冲程，燃烧0.2kg酒精可放出 ___________J的热量。（酒精热值为3.0×107J/kg）
21．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20） A”表示这个电能表的_______电流为20 A。他家同时工作的用电器的总功率不能超过________W。
22．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数的变化关系如图乙所示，则R2的最大阻值为__________Ω，R1的阻值为__________Ω，电源电压为__________V。
23．立定跳高可分解为下蹲、蹬伸和腾空三个过程．图为某运动员下蹲后在蹬伸过程中所受地面支持力F随时间t变化的关系．据图可知，该运动员受到的重力为_____N；他在_____（填“t1”“t2”或“t3”）时刻获得向上的最大速度．
24．如图是某型号电动轮椅工作原理示意图。开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为24V保持不变，请解答下列问题：
（1）当开关S1和S2同时接 ___________（选填“1”或“2”）时，电动轮椅前进；
（2）若轮椅以3m/s的速度匀速前进了8s，此过程中轮椅受到的平均阻力为5N，电池的输出功率为25W，则此过程中，轮椅克服阻力做功 ___________J，轮椅工作的效率为 ___________%；
（3）当轮椅后退时电动机的功率是7W，此时电流表示数为0.5A，R2的阻值为 ___________Ω。
五、作图题
25．垂直于平面镜放置一物体AB，如图所示，请画出物体经平面镜成像的光路图。
26．要在卫生间安装一盏“220V 40W”的电灯、一个“220 V50W”的排风扇和一个两孔插座，要求开关S只控制灯和排风扇，且两个用电器都能正常工作。工人师傅已经连好其中部分电路，请你用笔画线代替导线将电路补充完整。
27．请利用图中给出的信息，帮助小迪同学在图中标出小磁针的N极、电源的正极，并用箭头标出磁感线的方向。
六、填空题
28．如图所示是位于随州广水市印台山生态公园的健身器械坐拉器，图乙是结构模型图。坐在座椅上的人，用力向下拉动手柄A时，操作杆AB会绕着转轴O1转动，连杆BD拉动杆O2C绕转轴O2转动，将座椅向上抬起。图乙中O1A∶O1B=6：1，O2C∶O2D=2：1，此时AB杆处于水平位置，BD杆垂直于杆AB和O2C，BD杆对AB和O2C杆的拉力均沿着BD。小明同学想估算坐在坐拉器上抬起自己的拉力大小。若手臂对手柄A的拉力方向和人的重力方向在同一直线，忽略坐拉器的自重、转动时的摩擦和座椅的尺度。
（1）杠杆AO1B可视作一种 ___________杠杆（填“省力”或“费力”）；
（2）若小明的质量为50kg，此时他让自己保持在图乙的状态，需要对手柄A施加竖直向下的拉力为多大？（g取10N/kg）( )
（3）在（2）种情况下，若人的臀部与座椅的接触面积为400cm2，则小明对座板的压强是多大？( )
七、实验题
29．为了平衡营养，小海的妈妈买了多种杂粮，小海想知道绿豆的密度，于是和学习小组的同学们一起利用天平和量筒进行测量，他们的操作如下：
（1）将天平放在水平桌面上，游码移至标尺左端零刻线处，发现指针位置如图甲所示；此时应将横梁上的平衡螺母向______（选填“左”或“右”）调节，使横梁平衡；
（2）如乙所示是小海用调节好的天平测量空烧杯质量的情景，小组同学指出他实验操作中有错误，他的错误是______；纠正错误后，测得烧杯和绿豆的质量如图丙所示，为______g；
（3）测绿豆体积时，小组的同学们设计了两种方案：
①将烧杯中绿豆倒入空量筒中，振动量筒，使绿豆表面平整，测出绿豆的体积；
②在量筒内注入适量的水，记录量筒读数，再将烧杯中的绿豆缓慢倒入量筒的水中，测出绿豆的体积；
（4）同学们用两种方案完成实验并计算出绿豆的密度后，在交流讨论时，小海和学习小组的同学针对体积的测量进行了详细的分析：若采用方案①，由于绿豆间存在较大间隙，会导致测得绿豆的密度偏______（选填“大”或“小”）。
30．小丹和小溪利用如图所示斜面进行有关探究活动，请回答下列问题：
【探究一】小丹设计了图甲所示的实验，他每次控制小球在斜面的同一高度自由静止释放，在水平面上第一次铺上毛巾，第二次铺上棉布，第三次铺上玻璃，观察A球在水平面上运动距离的远近。
（1）小丹进行以上实验探究，基于的猜想是 ___________。
（2）小丹根据小球在毛巾表面运动距离最近，玻璃表面运动距离更远的事实，得出结论：若运动的小球在没有摩擦的水平面上，将一直做匀速直线运动。他得出以上结论的过程，应用的科学方法是 ___________。
（3）【探究二】小溪设计了图乙所示的实验，探究动能大小的与质量的关系。她控制质量不同的小球从斜面上 ___________由静止开始滑下，撞击静止于水平木板上的木块（不计空气阻力），比较木块运动距离的远近。小溪“控制质量不同的小球从斜面上同一高度由静止开始滑下”的目的是 ___________。
（4）请写出图甲实验与图乙实验中，一个操作上的不同之处：___________。
31．在“探究电流与电压和电阻的关系”的实验中，有如下器材：电压表、电流表、滑动变阻器、开关、三节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。小明在实验时连接的电路如图甲所示。
（1）画出图甲中的实验电路图；( )
（2）在“探究电流与电压的关系”实验中，将10Ω的电阻接入电路中进行实验；
①闭合开关前，要将滑动变阻器滑片移至___________（填“C”或“D”）端；电路中滑动变阻器起到保护电路元件安全和___________的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V。此时，电路出现的故障可能是___________；小明排除故障后继续实验，得到如表中数据，请在图乙中描点并画出此电阻的I-U图像；( )
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.10
0.16
0.20
0.24
（3）在“探究电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和的___________作用；
②小明先将R=10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变情况下，把R换为15Ω的电阻时，应向___________（填“C”或“D”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数。若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有___________Ω的滑动变阻器，要求写出计算过程；
③根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示，由图像得出的结论是___________。
八、综合题
32．某电热水器有加热和保温两种状态，其内部简化电路如图甲所示，它由控制电路和工作电路两部分组成，其中Rx为热敏电阻，其阻值随温度的变化关系如图乙所示。当开关S0和S都闭合时，电热水器开始工作。当温度t达到80℃时，磁铁才会把衔铁吸下，使B、C两个触点接通。已知R1=2151.6Ω，R2=48.4Ω，c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m3，试问：
（1）随温度的升高，电磁铁的磁性______（选填“增强”或“减弱”），B、C两个触点接通时，工作电路进入______（选填“加热”或“保温”）状态；
（2）电热水器处于加热状态时电功率为多少？( )
（3）若通电加热时电水器的加热效率为84%，电热水器将2L的水从25℃加热到55℃需要多长时间？( )
（4）如果想让电热水器把水加热至100℃再进入保温状态，应如何改装控制电路？( )（写出一种方法即可）。
参考答案：
1．A
【详解】A．成年人走路每秒走两步，步行速度约1.1m/s，故A符合题意；
B．台灯正常工作时通过的电流约0.1A左右，故B不符合题意；
C．人的正常体温为37℃，人洗澡时的适宜水温略比体温高，约为40℃，故C不符合题意；
D．一本苏科版九下物理书的质量约为300g，故D不符合题意。
故选A。
2．D
【详解】A．太阳能电池板在工作时把太阳能转化为电能，再通过电动机转化为扇叶的机械能，故A错误；
BD．太阳能来源于太阳内部氢核的聚变，是一种热核反应，故B错误、D正确；
C．太阳能可从自然界直接获得，是一次能源，但太阳能可以源源不断得到，是可再生能源，故C错误。
故选D。
3．D
【分析】加快和减慢空气的流动速度只会影响蒸发的快慢，不会改变空气的温度；洒水可利用水的蒸发吸热，降低空气的温度；根据电冰箱的工作原理，电冰箱只是将冰箱内的热搬运出去，不会降低房间内的温度．
【详解】A、电冰箱只是把冰箱内的热量搬运到了冰箱的外部，还在房间内，同时由于电动压缩机工作时要发热，反而会使房间内的温度升高．
B、电风扇可以加快空气流动速度，加快人体汗液的蒸发，使人凉快，但不能降低气温；
C、关闭房间的门窗不会改变房间气温，人在房间内会感到更闷热；
D、向地面洒水，通过水的蒸发吸热，可以降低空气的温度；符合题意；
故选D．
【点睛】本题考查物质的状态变化中汽化吸热现象，但注意电冰箱只是把冰箱内的热量搬运到了冰箱的外部，还在房间内，同时要考虑到由于电动压缩机工作时要发热．
4．D
【详解】A．物质是由分子组成的，分子是由原子组成的，故A错误；
B．扩散现象表明分子是运动的，故B错误；
C．固体、液体、气体都能发生扩散现象，故C错误；
D．分子间同时存在相互作用的引力和斥力，故D正确。
5．C
【详解】A．因为是先有入射角后有反射角，所以应描述为光反射时，反射角等于入射角，故A错误；
B．当AO和NO重合时，入射角为0°，反射角也为0°，反射光线沿原路返回，此时反射光线、入射光线、法线三线合一，仍然存在反射现象，故B错误；
C．多次改变入射光线的位置，观察反射光线的位置，可得到反射光线与入射光线分居法线两侧，故C正确；
D．沿ON前后转动板F，观察是否能看到反射光线，可研究反射光线与入射光线是否在同一平面，而改变板EF与平面镜的夹角，不能研究反射光线与入射光线是否在同一平面，故D错误。
故选C。
6．B
【详解】ABCD．要探究滑动摩擦力与接触面积的大小的关系，需要压力和接触面的粗糙程度相同，接触面积大小不同，可将长方体木块分别平放、侧放、竖放在水平桌面上，用测力计水平拉动木块做匀速直线运动，记下测力计的示数进行比较，故要做这项研究，可选取图中的甲丁两个实验进行比较。
故选B。
7．D
【详解】A．小球在运动过程中受到重力和支持力的作用，故A错误；
B．在滚下斜面的过程中，速度变大，高度变小，动能变大，重力势能变小，重力势能转化为动能，不受阻力，机械能守恒，故B错误；
C．由图可知，另一斜面越平缓，小球在它上面运动的距离越大，故C错误；
D．如果斜面变成水平面，水平面光滑，不受阻力，则小球会做匀速直线运动，永远运动下去，故D正确。
故选D。
8．D
【详解】A．由图可知，电流通过导体产生的热量使容器中的煤油温度升高，电流产生的热量不能直接观察，可通过玻璃管中液面高度的变化来反映，这里用到了转换法；电流产生的热量跟电阻和电流的大小、通电时间的长短有关，在探究电流产生热量跟电阻关系时，控制电流和通电时间不变，这里用到了控制变量法，故A正确，不符合题意；
B．电能转化为其它形势的能的过程，就是电流做功的过程，电路流经导体时，电能转化为内能，即电流做了功，使电阻丝的温度升高，内能增加，故B正确，不符合题意；
C．闭合开关前，两玻璃管内液面相平，通电产生热量后，通过观察管内液面高低，直接比较电阻产生热量的多少，故C正确，不符合题意；
D．由图可知，两电阻串联在同一电路中，电流和通电时间相等，根据控制变量法可知，能研究电流通过导体产生的热量与电阻的关系，不能探究与电流的关系，故D错误，符合题意。
故选D。
9．A
【详解】由题意知道，开关S1和S2为按钮开关，手按时接通，松手断开；S3为温控开关；需要冷水时，按下冷水开关S1；需要热水时按下热水开关S2，同时水被自动加热，这表明冷水和热水可以单独出，即两个电磁阀是并联的，出冷水的电磁阀由独立的冷水开关S1；热水开关S2同时控制热水电磁阀和加热电阻，温控开关控制加热电阻。
故选A。
10．C
【详解】根据题意可知，波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，因此该过程将机械能转化为了电能；
A．直导线通电时，直导线放在磁场中受到磁力作用，将电能转化为机械能，故A不符合题意；
B．图中是电动机的装置图，电动机工作时，电能转化为机械能，故B不符合题意；
C．如图是电磁感应装置图，闭合电路的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生，电磁感应现象是机械能转化为电能，故C符合题意；
D．直导线中通有电流，通电直导线周围存在磁场，磁场对小磁针有力的作用，使小磁针发生偏转，这是电能转化为机械能，故D不符合题意。
故选C。
11．D
【详解】A．由电路图可知，握力最大时，滑动变阻器阻值全部接入电路，电路总电阻最大，由欧姆定律可知，电路中电流最小，由题意可知，此时电路中电流为0.1A，故A错误；
B．由电路图可知，滑动变阻器接入电路的阻值最小为零时，只有R2接入电路，电路中电阻最小，电流最大为0.6A，由可知，电源电压为
U＝U2＝I最大R2＝0.6A×5Ω＝3V
滑动变阻器阻值全部接入电路时，电路中电流最小为0.1A，由可得此时的总电阻
滑动变阻器接入电路的最大阻值
R1＝R总﹣R2＝30Ω﹣5Ω＝25Ω
所以R1连入电路的阻值变化范围0～25Ω，故B错误；
C．电路消耗的总功率最大为
P大＝UI大＝3V×0.6A＝1.8W
电路消耗的总功率最小为
P小＝UI小＝3V×0.1A＝0.3W
所以电路消耗的总功率变化范围是0.3W～1.8W，故C错误；
D．由欧姆定律和P＝I2R可得，变阻器R1消耗的功率
所以，当R1的阻值等于R2的阻值时，R1消耗的功率最大，则
故D正确。
故选D。
12．C
【详解】①由图丙可知，在1~2s内A被匀速提升，由图乙可知此时的拉力F=10N，由图知n=2，忽略绳重及摩擦，拉力为
则动滑轮重力为
故①错误；
②由图丙可知，1~2s内A上升的速度vA=0.2m/s，拉力端移动速度为
1~2s内拉力F的功率为
故②错误；
③忽略绳重及摩擦，C处绳子拉力为
则当C处最大拉力为60N时，B处拉力为
大于绳子B能承受的最大拉力100N，当B处最大拉力为100N时，C处拉力为
小于绳子C能承受的最大拉力60N，所以要以B处最大拉力为准，此时C处的拉力为
B处的拉力为
此装置最多能匀速运载货物的重力为
装置提升重物的机械效率随提升物重的增大而增大，此装置提升重物的最大机械效率为
故③正确；
④人的重力为
因为不计绳重和摩擦，所以绳子自由端的拉力为
因此小张对地面的压力为
故④错误，综上所述只有③正确，故C正确，ABD错误。
故选C。
13． 振动 空气 音色
【详解】[1]声音是由物体的振动产生的。优美的笛声是由于空气柱的振动产生的。
[2]声音的传播需要介质。主持人的声音是通过空气传到同学们的耳朵中的。
[3]音色由发声体的材料和结构决定，不同的发声体的音色一般不同。同学们能从同一首歌曲中分辨出所用的乐器，这是因为不同乐器发出声音的音色不同。
14． 白色 光屏上彩色光带顺序相反
【详解】[1]白光被三棱镜分解成七种颜色的色光，七种颜色的色光经过凸透镜在B处复合成白光。
[2]由图可知，A处上方的光经过B点到达C处的下方，A处下方的光经过B点到达C处的上方，在A、C两处，光屏上彩色光带顺序相反。
15． 负 运动状态
【详解】[1]同种电荷相互排斥，异种电荷相互吸引。用毛皮摩擦过的橡胶棒带负电，把橡胶棒靠近轻质小球，小球被排斥，说明小球与橡胶棒带的是同种电荷，橡胶棒带负电，小球也带负电。
[2]轻质小球在力的作用下由静止变为运动即被推开，说明力可以改变物体的运动状态。
16． -6 等于
【详解】(1)[1]由图乙可知，温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第6个小格处，读作-6℃。
(2)[2]实验中，用加热时间的长短间接反映液体吸收热量的多少，加热时间相同，吸收的热量相同，故第0～1min冰吸收的热量等于第4-5min水吸收的热量。
17． 20.0 0.4 先变大后不变
【详解】（1）[1]纸锥从60.0cm处运动到了80.0cm处，物体运动的路程为20.0cm。
[2] 照相机每秒拍照2次，则EF之间的时间为t＝0.5s，则纸锥下落的速度是
=0.4m/s
（2）[3] 相邻的两个位置之间的时间相等，由图可知，从A到D纸锥下落的过程中，相邻两个位置之间的距离变大，从D到F纸锥下落的过程中，相邻两个位置之间的距离不变，根据v＝可知，速度先变大后不变。
18． 照相机 凹透镜 近视眼
【详解】[1]图中所成的像为倒立、缩小的实像，与照相机的成像原理相同，投影仪是根据凸透镜成倒立、放大的实像的原理制成的。
[2][3]带气泡的水球相当于凹透镜，可成正立、缩小的实像，故气泡中显示出王亚平正立、缩小的像。凹透镜对光线有发散作用，可以矫正近视眼。
19． 减小 相等
【详解】[1]将图中的金属盒向上移动，U形管两边的液面高度差h变小，即液体内部压强变小，说明在同种液体里，液体内部压强随深度的减小而减小。
[2]液体的密度相同，深度相同，但是金属盒的橡皮膜朝不同方向，发现h不变，即液体内部压强不变，说明液体内部同一深度向各个方向压强相等。
20． 做功 6×106
【详解】[1]把试管里的水加热至沸腾后，水蒸气推动橡皮塞冲出管口，水蒸气的内能转化为塞子的机械能；内燃机的做功冲程中，高温高压的燃气推动活塞做功，能量转化关系是内能转化为机械能，所以二者的能量转化形式相同。
[2]完全燃烧0.2kg的酒精，则能释放的热量
Q放=mq=0.2kg×3.0×107J/kg=6×106J
21． 额定最大电流 4400
【详解】[1]“10A”表示电能表的标定电流，“20A”表示额定最大电流。
[2]家中用电器的总功率不能超过
P大＝UI=220V×20A＝4400W
22． 10 5 6
【详解】由左图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；
[1]当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1=1.2A，
根据欧姆定律可得，电源的电压：
U=I1R1=1.2A×R1，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由右图可知，I2=0.4A，U2=4V，
滑动变阻器的最大阻值：
R2===10Ω；
[2]串联电路中总电压等于各分电压之和，则电源的电压：
U=I2R1+U2=0.4A×R1+4V，
∵电源的电压不变，
∴
1.2A×R1=0.4A×R1+4V，
解得：
R1=5Ω；
[3]电源的电压：
U=1.2A×R1=1.2A×5Ω=6V。
23． 500 t3
【详解】第一空．运动员下蹲后、蹬伸前处于静止状态（图中0﹣t1这段时间），其受力平衡，重力和支持力平衡，二力的大小相等，则由图像可知运动员的重力：G＝F＝500N；
第二空．运动员受到地面的支持力F方向向上，运动员的重力G方向向下；
由图像可知：
t1﹣t2内，F＞G，运动员所受合力向上，运动员向上加速运动，其速度增大．
t2﹣t3内，F＞G，运动员所受合力向上，运动员继续向上加速运动，其速度增大．
t3﹣t4内，F＜G，运动员受到合力向下，由于惯性运动员还是会继续向上运动但是向上的速度会减小；
所以，t1﹣t3过程，运动员的速度一直增大；t3﹣t4是减速，故t3时刻获得最大速度．
24． 1 120 60 20
【详解】（1）[1]由题意可知，向前推操纵杆时轮椅前进且能调速，说明电动机和滑动变阻器串联，由电路图可知，此时开关S1和S2应同时都接1。向后拉操纵杆时轮椅以恒定速度后退，说明电动机与定值电阻串联，由电路图可知，此时开关S1和S2应同时都接2；电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变。
（2）[2][3]因轮椅匀速前进时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，轮椅受到的牵引力
F=f=5N
轮椅克服阻力做功
W=Fs=5N×3m/s×8s=120J
电池做功
W′=Pt=25W×8s=200J
此过程中轮椅工作的效率
（3）[4]当轮椅后退时，电动机和R2串联，电流表测电路中的电流，由P=UI可得，电动机两端的电压
因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2=U-UM=24V-14V=10V
由欧姆定律可得R2的阻值
25．
【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，可得AB在平面镜中的像，如图所示：
26．
【详解】要在卫生间安装一盏“220V 40W”的电灯、一个“220 V50W”的排风扇，开关S只控制灯和排风扇，则说明开关在干路上，灯和排风扇并联，开关S接火线，然后分别进入灯和排风扇，然后回到零线上。两孔插座的接法，左边接零线，右边接火线。如图所示：
27．如图所示
【详解】由图知，通电螺线管右侧为S极，左侧是N极，磁体周围的磁感线从N极出来，回到S极，所以磁感线方向由左到右；磁场中某点的磁场方向、磁感线方向、小磁针静止时N极指的方向相同，所以小磁针左侧为N极；由右手定则可知，导线中电流的方向向上，则电源右侧为正极。如图所示
28． 省力 125N 9375Pa
【详解】（1）[1]杠杆AO1B中，A点的拉力FA是动力，B点BD施加的是阻力；因为动力臂大于阻力臂，所以它是省力杠杆。
（2）[2]小明的重力
G=mg=50kg×10N/kg=500N
由杠杆平衡条件得，对于杠杆AO1B来说有
FA×O1A=FB×O1B
即
①
对于杠杆O2DC来说，人的体重与A点的拉力FA′的差是阻力，作用在D点的力FD是动力，根据杠杆的平衡条件有
(G﹣FA′)×O2C=FD×O2D
即
②
由题意知，FB=FD，由于物体间相互作用力的大小相等，即FA=FA′，由可得
需要对手柄A施加竖直向下的拉力为
FA=125N
（3）对小明来说：小明的重力G、座板对小明的支持力F′、以及杠杆AO1B的A端拉小明的力FA′平衡，即
G=F′+FA′
所以小明对座板的压力
F=G﹣FA′=500N﹣125N=375N
小明对座板的压强
答：（1）省力；
（2）需要对手柄A施加竖直向下的拉力为125N的力；
（3）小明对座板的压强为9375Pa。
29． 右 用手直接拿砝码 76.2 小
【详解】（1）[1]调节天平时，先将天平放在水平桌面上，游码移至标尺零刻线，由图甲可知，指针偏向分度盘的左侧，为使天平平衡，应向右调节平衡螺母。
（2）[2]图中所示的错误是用手直接拿砝码，会导致砝码生锈。
[3]由图丙可知，标尺的分度值为0.2g，烧杯和绿豆的总质量
（4）[4]由于绿豆间存在较大间隙，测量出的绿豆的体积会偏大，根据可知，会导致测得绿豆的密度会偏小。
30． 摩擦力的大小与接触面的粗糙程度有关 推理法 同一高度 使小球到达水平面的初速度相同 乙实验不用改变水平面的粗糙程度
【详解】（1）[1]每次控制小球在斜面的同一高度自由静止释放，在水平面上第一次铺上毛巾，第二次铺上棉布，第三次铺上玻璃，实验中控制小球的质量不变，改变斜面的粗糙程度，基于的猜想是摩擦力的大小与接触面的粗糙程度有关。
（2）[2]小丹根据小球在毛巾表面运动距离最近，玻璃表面运动距离更远的事实，得出结论：若运动的小球在没有摩擦的水平面上，将一直做匀速直线运动。他得出以上结论的过程，应用的科学方法是推理法。
（3）[3][4]探究动能大小的与质量的关系需改变质量，控制小球的速度不变，所以应让质量不同的小球从斜面上同一高度由静止开始滑下，就可以使小球到达水平面的初速度相同。
（4）[5]甲实验需不断改变水平面的粗糙程度，乙实验不用改变水平面的粗糙程度。
31． C 改变定值电阻两端的电压 定值电阻断路了 保持定值电阻两端的电压不变 C 20 电压一定时，通过导体的电流与其电阻成反比
【详解】（1）[1]由实物图接连可知，电流表与定值电阻、滑动变阻器串联，电压表测定值电阻两端的电压，电路图如图所示
（2）①[2]为了保护电路，防止电路中电流过大而损坏电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的C端。
[3]探究电流与电压的关系时，需要改变定值电阻两端的电压，因此电路中滑动变阻器除了起到保护电路元件安全的作用，还需要通过滑动变阻器来改变定值电阻两端的电压。
②[4]电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了。
[5]根据表中数据描点并连线画图像，如图所示
（3）①[6]探究电流与电阻的关系时，需控制定值电阻两端的电压相同，因此电路中滑动变阻器除了起到保护电路元件安全的作用，还需要通过滑动变阻器来保持定值电阻两端的电压不变。
②[7]根据串联电路的分压原理可知，将定值电阻由10Ω改接成15Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向C端移动，使电压表的示数为2.5V不变。
[8]实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV=2.5V，根据串联电路电压的规律，变阻器分得的电压
根据分压原理，当接入25Ω电阻时，可得
解方程得，即小明所选择的变阻器的最大阻值不能小于20Ω。
③[9]由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比。
32． 增强 保温 1000W 300s 串联一个阻值为20Ω的定值电阻
【详解】（1）[1][2]由图乙可知，随着温度的升高，热敏电阻Rx越来越小。由图甲可知，控制电路为热敏电阻Rx的简单电路，当它的阻值减小时，电路的电流增大；又因为电磁铁的磁性强弱与线圈匝数、电流大小有关。电流越大，电磁铁的磁性越强。因此随着温度的升高，电磁铁的磁性增强。由图甲中的工作电路可知，A、B两触点接通时，电路为只有R2的简单电路，该电路的电阻阻值为R2；B、C两触点接通时，电路为R1、R2的串联电路，电阻为两电阻之和。由可知，当A、B两触点接通时，电阻最小，电功率最大，因此工作电路进入加热状态；当B、C两触点接通时，电阻最大，电功率最小，因此工作电路进入保温状态。
（2）[3]电热水器处于加热状态时电功率为
（3）[4]2L的水的质量是
m=ρ水V=1.0×103kg/m3×2×10-3m3=2kg
水吸收的热量是
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×2kg×(55℃-25℃)=2.52×105J
电流做功为
加热时间为
（4）[5]由图乙可知，当温度t达到80℃时，热敏电阻Rx的阻值为100Ω，磁铁会把衔铁吸下。当温度t达到100℃时，热敏电阻Rx的阻值为80Ω。要想让电热水器把水加热至100℃再进入保温状态，可以串联一个阻值为20Ω的定值电阻，这样在低于100℃，电路中的电阻会大于100Ω，电流偏小，磁铁不会把衔铁吸下。当当温度t达到100℃时，电路总电阻为100Ω，磁铁会把衔铁吸下。
相关试卷
2022年江苏省无锡市中考物理试题（含解析）： 这是一份2022年江苏省无锡市中考物理试题（含解析），共29页。试卷主要包含了答卷前，考生务必用0，答主观题必须用0等内容，欢迎下载使用。
2023年江苏省无锡市中考物理试题（含解析）： 这是一份2023年江苏省无锡市中考物理试题（含解析），共26页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2023年江苏省无锡市惠山区中考三模物理试题（含解析）： 这是一份2023年江苏省无锡市惠山区中考三模物理试题（含解析），共28页。试卷主要包含了单选题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。
