2021年广东省汕头市中考物理模拟试题（含解析）

这是一份2021年广东省汕头市中考物理模拟试题（含解析），共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

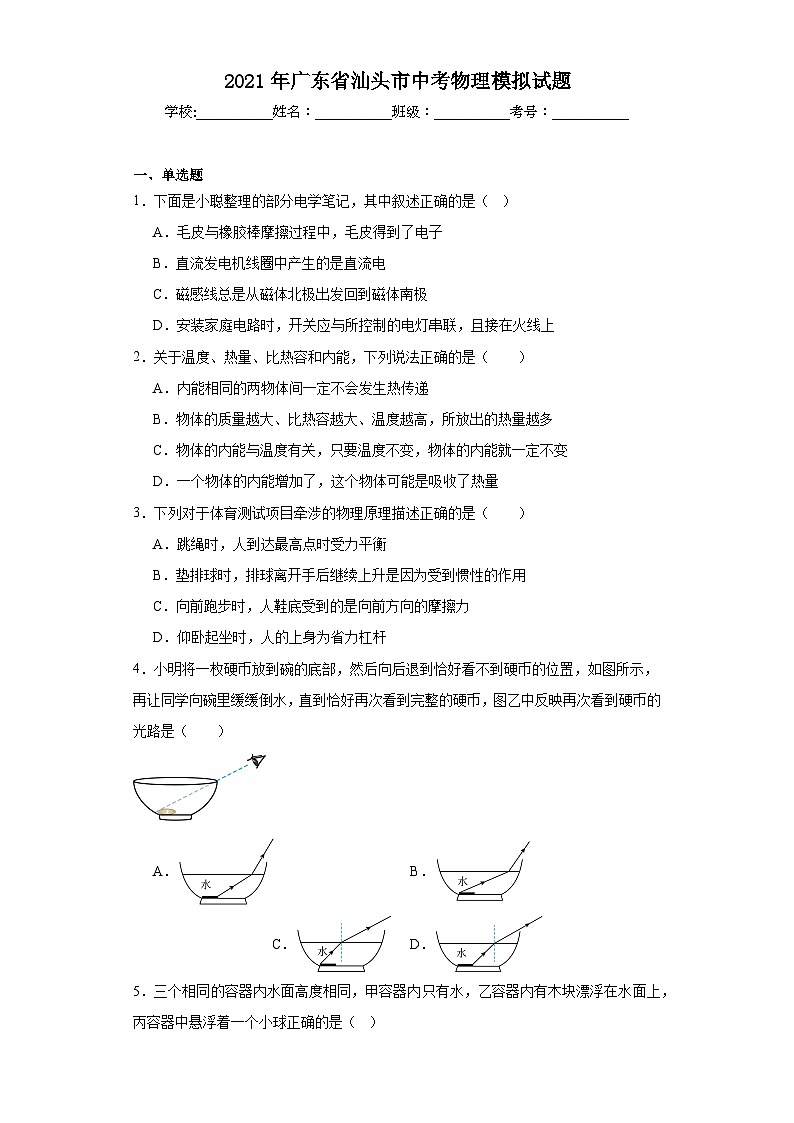

2021年广东省汕头市中考物理模拟试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下面是小聪整理的部分电学笔记，其中叙述正确的是（   ）
A．毛皮与橡胶棒摩擦过程中，毛皮得到了电子
B．直流发电机线圈中产生的是直流电
C．磁感线总是从磁体北极出发回到磁体南极
D．安装家庭电路时，开关应与所控制的电灯串联，且接在火线上
2．关于温度、热量、比热容和内能，下列说法正确的是（　　）
A．内能相同的两物体间一定不会发生热传递
B．物体的质量越大、比热容越大、温度越高，所放出的热量越多
C．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
D．一个物体的内能增加了，这个物体可能是吸收了热量
3．下列对于体育测试项目牵涉的物理原理描述正确的是（　　）
A．跳绳时，人到达最高点时受力平衡
B．垫排球时，排球离开手后继续上升是因为受到惯性的作用
C．向前跑步时，人鞋底受到的是向前方向的摩擦力
D．仰卧起坐时，人的上身为省力杠杆
4．小明将一枚硬币放到碗的底部，然后向后退到恰好看不到硬币的位置，如图所示，再让同学向碗里缓缓倒水，直到恰好再次看到完整的硬币，图乙中反映再次看到硬币的光路是（　　）

A． B． C． D．

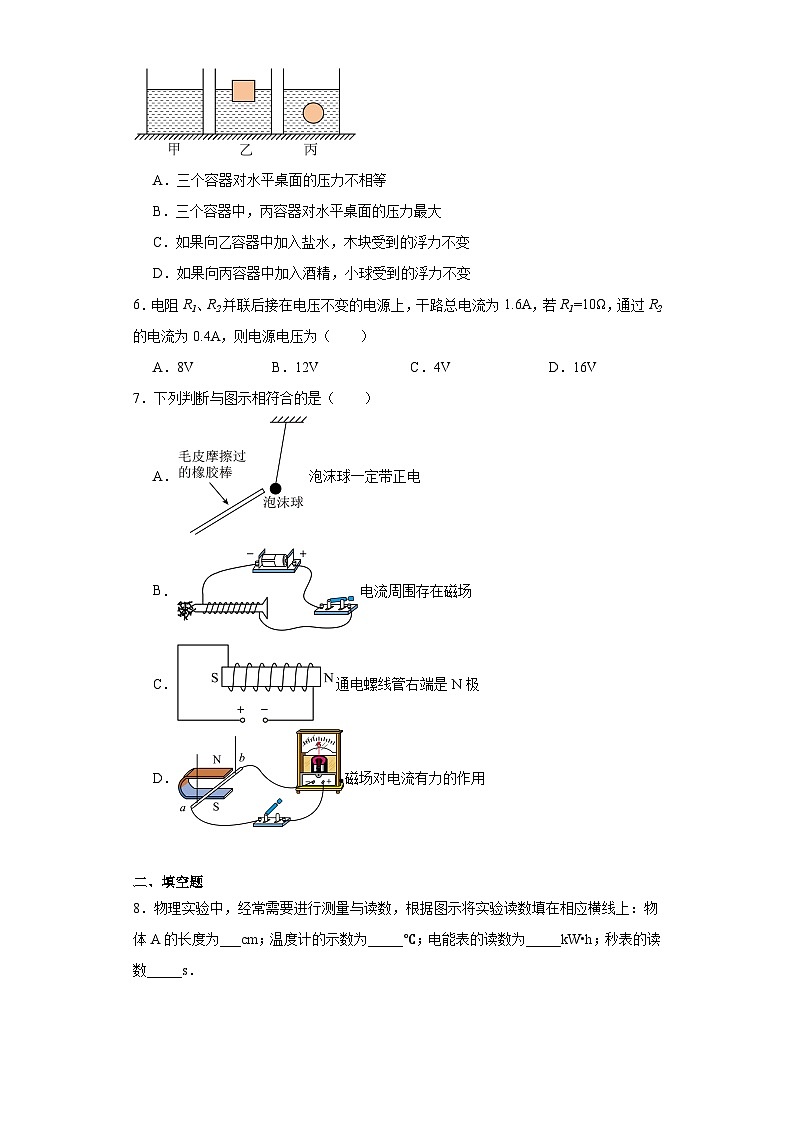

5．三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球正确的是（   ）

A．三个容器对水平桌面的压力不相等
B．三个容器中，丙容器对水平桌面的压力最大
C．如果向乙容器中加入盐水，木块受到的浮力不变
D．如果向丙容器中加入酒精，小球受到的浮力不变
6．电阻R1、R2并联后接在电压不变的电源上，干路总电流为1.6A，若R1=10Ω，通过R2的电流为0.4A，则电源电压为（　　）
A．8V B．12V C．4V D．16V
7．下列判断与图示相符合的是（　　）
A．泡沫球一定带正电
B．电流周围存在磁场
C．通电螺线管右端是N极
D．磁场对电流有力的作用

二、填空题

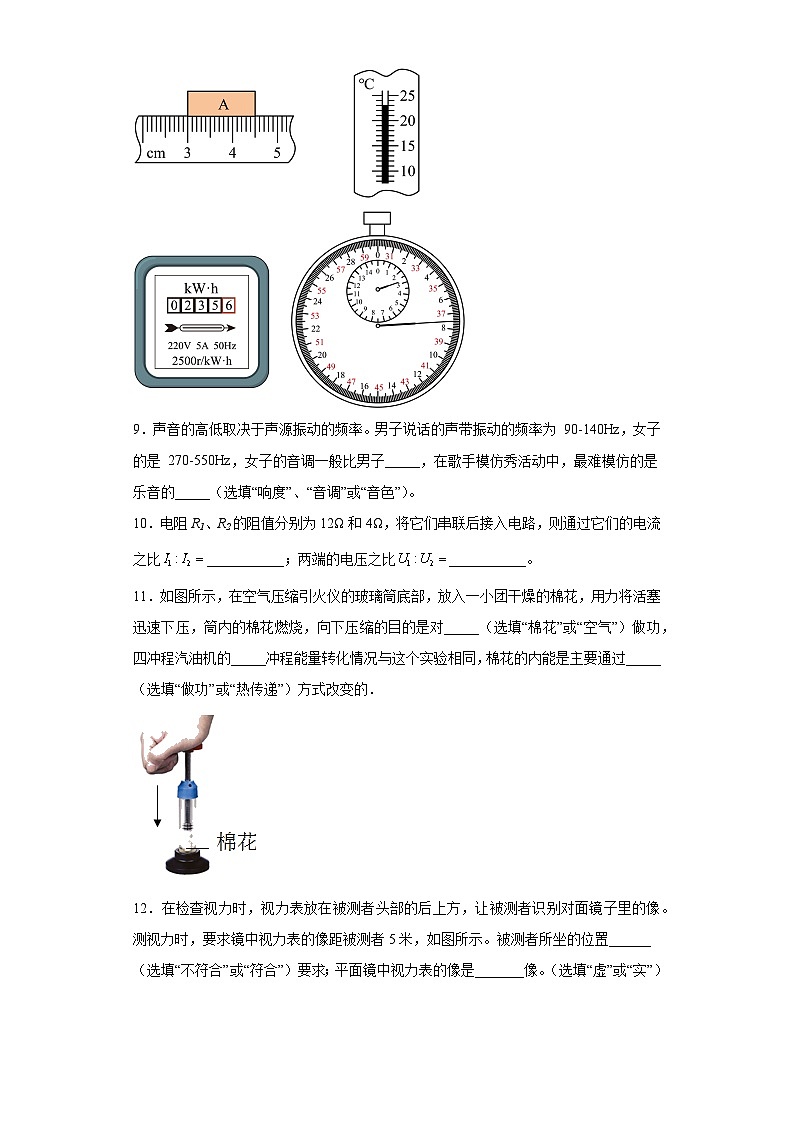

8．物理实验中，经常需要进行测量与读数，根据图示将实验读数填在相应横线上：物体A的长度为___cm；温度计的示数为_____℃；电能表的读数为_____kW•h；秒表的读数_____s．

9．声音的高低取决于声源振动的频率。男子说话的声带振动的频率为 90-140Hz，女子的是 270-550Hz，女子的音调一般比男子_____，在歌手模仿秀活动中，最难模仿的是乐音的_____（选填“响度”、“音调”或“音色”）。
10．电阻R1、R2的阻值分别为12Ω和4Ω，将它们串联后接入电路，则通过它们的电流之比___________；两端的电压之比___________。
11．如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，筒内的棉花燃烧，向下压缩的目的是对_____（选填“棉花”或“空气”）做功，四冲程汽油机的_____冲程能量转化情况与这个实验相同，棉花的内能是主要通过_____（选填“做功”或“热传递”）方式改变的．

12．在检查视力时，视力表放在被测者头部的后上方，让被测者识别对面镜子里的像。测视力时，要求镜中视力表的像距被测者5米，如图所示。被测者所坐的位置______（选填“不符合”或“符合”）要求；平面镜中视力表的像是_______像。（选填“虚”或“实”）

13．大型载重汽车下坡时间较长时，为防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水降温，用水来降温是利用了水具有较大的________；汽车下坡时其重力势能_______（填“增大”“减小”或“不变”）。
14．如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为______V，R2的最大阻值为____Ω．


三、作图题
15．按题目要求作答：
如图所示，光从水中斜射入空气，请准确作出反射光线的方向、大致作出折射光线的方向。
( )

16．如图，重为4N的均匀球体保持静止，画出该球所受力的示意图。

17．人站在地面上，用如图所示的滑轮组将重物提起，请画出最省力的绳子绕法。

18．如图，一间教室要安装两盏电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光．其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
( )


四、实验题
19．为了比较水和未知液体的吸热能力，小明用两个相同的装置做了下图所示的实验，实验数据记录如下表。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
未知液体
60
20
6
68
（1）从表中数据可知，水和未知液体的质量____（选填“相同”或“不相同”），加热结束时，未知液体的温度比水温度____（选填“高”或“低”）；
（2）在此实验中，如果要使水和未知液体的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”或“小于”或“等于”）未知液体吸收的热量；
（3）实验表明，______（选填“水”或“未知液体”）吸热的能力更强；
（4）加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是________℃，这表明实验时的大气压强____ （选填“大于”、“小于”或“等于”）一个标准大气压。
20．在探究“凸透镜成像规律”的实验中．
（1）如图甲，平行光正对着凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_____cm；
（2）如图乙，光屏上呈现清晰的像，若保持凸透镜位置不变，将蜡烛和光屏的位置互换，则光屏上_____（选填“能”或“不能”）再次呈现清晰的像；
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_____处能观察到蜡烛的像．
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像_____．
A．只出现蜡烛像的上半部分        B．只出现蜡烛像的下半部分
C．出现蜡烛完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了

21．某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样

（1）在检查仪器时，发现电流表的指针如图1所示，则他接下来的操作是___________；
（2）请你根据图2电路图用笔画线代替导线，将图3中未完成的电路连接好。要求：滑动变阻器的滑片向右移动时，连入电路的阻值变大，导线不能交叉；_____
（3）检查仪器和电路无误后，闭合开关，调节滑动变阻器滑片到某一位置时，电压表示数如图4所示，现要测定小灯泡的额定功率，应将滑片适当地向_____（选填“左”或“右”）移动，同时眼睛应观察__________；
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图5所示的小灯泡的电流随电压变化的关系图象；由此可知，小灯泡的额定功率为__________W，小灯泡灯丝电阻随电压的增大而_______（选填“增大”、“不变”或“减小”）。
22．学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”．

（1）家庭电路中“超负荷”是指家庭用电器的_____过大，这时电路中的_____也跟着过大．小明发现，出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的保险丝熔断的原理是电流的_____效应．如图甲是空气开关的原理图，当电路中电流过大时，通电线圈P产生较强的磁性，吸引衔铁Q，弹簧拉动开关，自动切断电路．可见空气开关切断电路则是利用了电流的_____效应；
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座．后来电工师傅换了一个如图乙的带开关的插座后，只要拨动下开关就可以断开电了．小明仔细观察了如图示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图．则图中最上面的一根线应该是_____（火/零）线，两孔插座与三孔插座是_____联的．
（3）要利用图丁所示的电能表来估测测电饭锅的电功率，小明首先断开家中所有用电器，再将一只电饭煲接入电路正常工作．小明发现电能表的转盘转过24转所需的时间刚好为1min，则这只电饭煲的额定功率是_____W．
23．小叶猜想：动能的大小可能与物体的质量与物体的速度有关。因此，他设计了如下两种实验方案：

A．让同一辆小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰，比较木块在水平面上移动的距离（如图甲所示）；
B．让不同质量的小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰．比较木块在水平面上移动的距离（如图乙所示）。上述两种实验方案中：
（1）A方案是为了探究动能大小与_____关系，若木块被撞后移动的距离越远．说明小车对木块的推力_____越多，小车撞击木块时的动能_______。
（2）小叶想用B方案探究动能大小与质量的关系，该方案是否合理？_____（A、A合理/B、不合理）。理由是_________。
（3）小红完成实验后想，本实验中水平轨道能否是光滑的呢？请你帮小红解决这个问题，你的结论是_____（A、能/B、不能），你的依据是_________。

五、计算题
24．有一辆自重2000kg的燃油汽车，核准载货量为4000kg，而实际载货6000kg。该汽车在水平高速公路上以90km/h速度匀速行驶了23min，所受阻力为汽车总重的0.1倍。燃油的热值为4.7×107J/kg，g取10N/kg。
（1）求汽车牵引力做功的功率；
（2）若燃油完全燃烧，内燃机的效率是40%，汽车行驶23min消耗多少千克燃油？
（3）请你运用所学到的物理知识分析超载会带来什么样的危害？（举一例即可）
25．两台制冷效果相当、不同型号的空调在商场里售价差别很大，主要是因为空调的能效比越高，制造技术要求越高，节电效果越显著。同一房间使用“220V 1100W”能效比为二级的空调和使用“220V 1320W”能效比为五级的空调制冷效果相当。问：
（1）要为一台“220V 1100W”的空调安装一台空气开关，其额定电流至少要多大？
（2）若某办公室需安装一台空调，空调每天累计工作4h，则一个月（按25天工作日计算）下来，用“220V 1100W”的空调比用“220V 1320W”的空调节约多少电能？


六、综合题
26．阅读短文，回答问题。
月球太阳能电站
“嫦娥一号”的成功发射引起了人们对月球的科学兴趣。随着对月球了解的深入，一些科学家预言：月球必将成为人类未来的能源基地。按照一些科学家的设想，利用月球正面太阳光充足、地域广阔的特点，在月球上建设的大型太阳能电站，可克服在地球上受天气影响、提供的功率小等缺点。在月球上产生的电能经微波转换器将电流转换成微波，并通过天线将电能以微波的形式向地面发送，地面接收站通过天线把微波能还原成电能，如图甲所示，这样就解决了电能的输送问题。
我国的“嫦娥”系列登月车利用太阳能电池提供能量。如图乙所示是太阳能电池板工作原理的示意图：当太阳光照射到组成太阳能电池叠在一起的两片不同的半导体表面时，会产生光电效应，从而使电路中产生电流。太阳光照射到电池板每平方米面积上的辐射功率为1.5×104W，光电转化效率为18%。

请回答下列问题：
（1）太阳能是______（选填“可再生”或“不可再生”）能源。太阳发出的巨大能量来源于太阳内部的氢原子核发生的______（选填“核聚变”或“核裂变”）反应；
（2）月球太阳能电站相对于月球表面是______（选填“运动”或“静止”）的。若从月球发出的微波信号经1.28s到达地球。则月球与地球间的距离约等于______m；（设微波在真空和空气中的传播速度均为3.0×105km/s）
（3）太阳能电池工作时的能量转化情况：______；
（4）在月球上一块接收面积为2m2的太阳能电池板，它的发电功率是______W；
（5）若月球电站的总发电能力为6×109kW，利用微波传输电能的输电效率为80%。则地面接收站1h接收到的电能相当于完全燃烧______kg煤放出的热量。（煤的热值为3.0×107J/kg）

参考答案：
1．D
【详解】A．毛皮与橡胶棒摩擦后，橡胶棒带负电，毛皮带正电，此过程中毛皮因失去电子而带正电，故A错误；
B．直流发电机线圈中产生的是交流电，在输出时该发电机中的换向器将产生的交流电变为直流电，故B错误；
C．在磁体外部磁感线从磁体北极出发回到磁体南极，在磁体内部磁感线从磁体南极出发回到磁体北极，故C错误；
D．安装家庭电路时，开关应与所控制的用电器串联，且开关接在火线与用电器之间，这样在开关断开时，用电器不带电，保证了维修人员的安全，故D正确。
故选D。
2．D
【详解】A．内能相同的两物体温度不一定相同，所以可能发生热传递，故A错误；
B．根据公式知，物体的质量越大、比热容越大、温度变化越大，物体放出的热量越多，要温度变化越大，不是温度越高，故B错误；
C．内能与很多因素有关，温度只是其中一个因素，例如晶体熔化时，吸热温度保持熔点不变，但内能增加了，故C错误；
D．改变内能有两种方式，做功和热传递，故D正确。
故选D。
3．C
【详解】A．跳绳时，人到达最高点时，只受重力作用，因此人受力不平衡，故A错误；
B．排球离开手后由于惯性，仍保持原来的运动状态，继续上升，惯性是物体的固有属性，惯性不是力，不能说受到惯性作用，故B错误；
C．向前跑步时，向后蹬地时相对地面鞋有向后运动趋势，人鞋底受到的是向前方向的摩擦力，故C正确；
D．仰卧起坐时，人的臀部为支点，腹部肌肉提供动力，克服的是上半身的重力，其动力臂小于阻力臂，属于费力杠杆，故D错误。
故选C。
4．D
【详解】光从水斜射入空气折射光线远离法线，要想看到完整的硬币，硬币的右侧的光，经过折射后要恰好进入人的眼睛，故选D。
5．C
【详解】AB．在乙容器中，根据作用力和反作用力，容器（包括水和玻璃杯）施加给木块一个竖直向上的浮力F浮，木块会反过来施加给容器（包括水和玻璃杯）一个竖直向下的压力F压，而且F压＝F浮，这个压力会通过容器传导给桌面，木块因为漂浮，所以

所以，甲容器对于桌面的压力

乙容器对桌面的压力

因为

因此，甲容器对于桌面的压力等于乙容器对桌面的压力；同理，甲容器对于桌面的压力等于丙容器对桌面的压力，故AB错误；
C．木块漂浮在乙容器中，所以向乙容器中加入盐水，液体密度增大，木块仍然漂浮在液面上，那么木块受到的浮力等于木块的重力，木块的重力没变，所以木块受到的浮力不变，故C正确；
D．小球悬浮在丙容器中，所以ρ球＝ρ水，所以如果向丙容器中加入酒精，则液体密度减小，所以小球将下沉，即小球受到的浮力变小，故D错误。
故选C。
6．B
【详解】并联电路中干路电流等于各支路电流之和，通过R1的电流

根据欧姆定律可得

并联电路中各支路两端的电压相等，电源的电压

故选B。
7．B
【详解】A．用毛皮摩擦过的橡胶棒带负电，吸引泡沫球，泡沫球有两种可能：一是带正电，二是不带电，故A不符合题意；
B．通电螺线管有磁性，能吸引小铁钉，说明电流的周围存在磁场，故B符合题意；
C．如图，先标出螺线管中的电流方向，用右手握住通电螺线管，让四指指向电流方向，则大拇指指向通电螺线管的N极，左侧为N极，故C不符合题意；
D．本图中金属棒切割磁感线，产生感应电流，为研究电磁感应现象的实验，故D不符合题意。
故选B。
8． 1.50 23 235.6 157.5
【详解】由图所示刻度尺可知，其分度值是1mm，测量的起点是3.00cm，木块的末端对的刻度是4.50cm，所以物体A的长度是4.50cm﹣3.00cm＝1.50cm；
由图温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“25”在“20”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为23℃；
由图所示电能表可知，其示数为235.6kW•h；
由图所示中间表盘的指针在2和3中间偏向“6”一侧；周围表盘的指针在37.5s处，所以此时为2′37.5″＝157.5s．
9． 高 音色
【详解】[1]声音的高低取决于声源振动的频率，振动频率越高则音调越高，由题意可知女子的声带振动频率较高，则女子的音调一般比男子的高。
[2]音色是指不同声音表现在波形方面总是有与众不同的特性，不同的物体振动都有不同的特点，故最难模仿的是乐音的音色。
10． 11 31
【详解】[1]串联电路中电流处处相等，因此，通过R1、R2的电流之比为11。
[2]串联电路中，电压的分配与电阻成正比，即

故电压之比为31。
11． 空气 压缩 热传递
【详解】在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来，说明压缩筒内空气做功，使空气的内能增大，温度升高，压缩过程中，活塞的机械能转化为空气的内能，故该过程中，与内燃机的压缩冲程相同；棉花的温度达到着火点燃烧起来，说明内能增加了，是空气温度升高后通过热传递方式使棉花内能增加的．
12． 不符合 虚
【详解】[1]平面镜所成的像和物体到镜面的距离相等，所以，被测者与视力表在平面镜的像的距离为

所以，被测者所坐的位置不符合要求。
[2]平面镜中视力表的像是由反射光线的反向延长线会聚而成的，像点没有实际光线到达，所以是虚像。
13． 比热容 减小
【详解】[1]水的比热容较大大，和其它物质比较，降低相同温度吸收热量最多，所以用水来降温是利用了水具有较大的比热容的特点。
[2]汽车下坡过程中质量不变，高度减小，所以重力势能减小。
14． 3 10
【详解】当闭合开关S后，滑片P从a端移动到b端时，观察图中电压表和电流表的示数变化情况得，电压表示数的变化为2V，电流表的变化为0.4A，故定值电阻R1的两端电压的变化量也是2V，则定值电阻R1的大小为：
R1==5Ω；
故当滑片滑到a端时，电路中的电流为0.6A，故电源电压为
U=R1×Ia=5Ω×0.6A=3V；
当滑片滑到b端时，电路中的电流为0.2A，故电路中的总电阻为
R==15Ω，
故变阻器的最大电阻
R2=15Ω－5Ω=10Ω．
15．如图所示

【分析】要解决此题，需要掌握光的反射和折射规律：反射光线、折射光线、入射光线、法线在同一平面内，反射光线或折射光线和入射光线分居法线的两侧，且当光从空气斜射入水中时，折射角小于入射角．反射角等于入射角。
【详解】通过入射点做出法线，根据反射定律和折射定律的内容做出反射光线和折射光线．其中反射角等于入射角；折射角大于入射角如图所示：

16．
【详解】静止的球受重力、拉力和支持力作用；过球心作竖直向下的重力，并标出G＝4N；过重心作垂直于墙面并指向外的支持力；过重心作沿绳子斜向上的拉力，如图所示

17．
【详解】由题意和图示可知，人站在地面拉绳子，因此人对绳子的拉力方向应向下，从而确定绳子的自由端，然后依次向内绕，最后将绳子系在定滑轮的下面挂钩上。如下图所示：

18．
【详解】开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。两孔插座的接法，左边接零线，右边接火线，如图所示：

19． 相同 高 大于 水 98 小于
【详解】（1）[1][2]从表中数据可知，水和未知液体的质量相同，均为60g；加热6min结束时，未知液体的温度为68℃，水的温度为45℃，未知液体的温度高于水的温度。
（2）[3]在此实验中，物体吸收热量的多少是通过加热时间的长短来反映出来的，加热时间越长，说明吸收热量越多，水加热的时间更长，说明水吸收热量多。
（3）[4]从表中数据可知，在质量相同的情况下，加热相同时间，吸收相同的热量，未知液体升高的温度多，若升高相同的温度，水加热时间更长，吸收的热量越多，所以水吸热的能力更强。
（4）[5][6]如图丙所示，温度计的分度值为1℃，温度计的示数为98℃，所以水的沸点为98℃，小于标准气压下水的沸点100℃，液面上方气压越高沸点越高，所以实验时的大气压强小于一个标准大气压。
20． 10.0 能 B D
【详解】（1）在图甲中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f＝20.0cm-10.0cm＝10.0cm；
（2）焦距为10cm，物距为25cm-10cm=15cm，此时物距在一倍焦距与二倍焦距之间，烛焰可在光屏上成清晰放大、倒立的实像；
若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时物距大于二倍焦距，像距在一倍焦距与二倍焦距之间，所以光屏上成倒立缩小的实像；
（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u＝16cm-10cm＝6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接收不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；
（4）蜡烛上的某一点发出无数条光线经过凸透镜后成像在光屏上，当遮住凸透镜的上半部分时，蜡烛发出的光线被挡住了一部分，但仍有光线通过凸透镜的下半部分而照在光屏上成像．只不过是通过的光线减少，图象的亮度变暗．
故选D．
21． 对电流表调零 右 电压表示数 0.625 增大
【详解】（1）[1]由图示电流表可知，电流表指针没有指在零刻度线上，在使用前要对电流表指针进行调零，使指针指在零刻度线上。
（2）[2]滑动变阻器的滑片向右移动时，连入电路的阻值变大，滑动变阻器应接左下接线柱，根据电路图连接实物电路图，实物电路图如图所示：

（3）[3][4]由图示电压表可知，其量程为0～3V，分度值为0.1V，示数为2.6V，大于灯泡额定电压，根据串联电路中电阻分压的规律，变阻器电压要增大，电阻要增大，现要测定小灯泡的额定功率，应将滑片适当地向右移动，同时眼睛应观察电压表示数。
（4）[5][6]由图5图象可知，灯泡额定电压2.5V对应的电流为0.25A，灯泡额定功率为
P＝UI＝2.5V×0.25A＝0.625W
由图5图象可知，随灯泡电压增大，通过灯泡的电流增大，灯泡电压与电流的比值增大，灯泡电阻增大，其实这是由于灯丝的电阻随温度的升高而增大造成的。
22． 总功率 电流 热 磁 零 并 800
【分析】（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．（2）根据“左零右火上接地”确定最上面一根线，家庭电路中各用电器独立工作、互不影响；（3）1800r/(kW•h)表示的是电路中每消耗1kW•h的电能，电能表的转盘转1800r，或者表示电能表每转1r，电路中消耗kW•h的电能，求出转盘转50转电路中消耗的电能，然后根据P＝求出电饭煲的功率．
【详解】(1)电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，即总功率过大，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；通电导线周围存在磁场,这种现象叫电流的磁效应．由图可知,空气开关中有一个电磁铁(电磁铁的原理是电流的磁效应)，当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．(2)由图丙可知，图中最上面的一根线应该是零线；两孔插座与三孔插座的用电器可以独立工作、互不影响，则两孔插座与三孔插座是并联的； (3)转盘转动24转,则电饭煲消耗的电能：W＝kW⋅h＝kW⋅h；因此时电饭煲正常工作,则电饭煲的额定功率：P＝ ＝0.8kW＝800W.
23． 速度 做功 越大 B 没有控制小车到达水平面时的速度相同 B 小车将一直做匀速直线运动
【详解】（1）[1][2][3]实验中，让小车处在不同的高度，反映了速度不同，这样设计的目的是为了研究动能与速度的关系；若木块被撞后移动的距离越远,说明小车对木块的推力做功越多，小车撞击木块时的动能越大。
（2）[4][5]要探究动能大小与质量的关系，应该控制小车的速度相同，让小车从斜面的同一高度滑下；故B方案不合理。
（3）[6][7]若水平面光滑，木块不受摩擦力，由牛顿第一定律可知物体将永远运动下去，物体的通过的距离无法确定，做功的多少也无法确定，所以小球动能的大小就无法比较。
【点评】本题是一道探究题，探究动能大小与什么因素有关，根据控制变量法的思路可找到答案，在得出结论时，要注意条件。
24．（1）2×105W；（2）15；（3）车超载时对路面的压强太大，会压坏路面（或车超载时，车的惯性太大，不容易控制车，容易出事故等）
【详解】解：（1）汽车总质量

其重力

汽车所受阻力

因为汽车在水平高速公路上匀速行驶，所以汽车受到的牵引力、阻力是一对平衡力，大小相等，则汽车的牵引力

汽车匀速行驶的路程

牵引力做功

牵引力做功功率

（2）内燃机的效率是40%，则燃油完全燃烧放出的热量

消耗燃油的质量

（3）车超载时对路面的压强太大，会压坏路面（或车超载时，车的惯性太大，不容易控制车，容易出事故等）。
答：（1）求汽车牵引力做功的功率为2×105W；
（2）若燃油完全燃烧，内燃机的效率是40%，汽车行驶23min消耗15千克燃油；
（3）车超载时对路面的压强太大，会压坏路面（或车超载时，车的惯性太大，不容易控制车，容易出事故等）。
25．（1）5A；（2）22kW·h
【详解】解：（1）根据P=UI可得，“220V 1100W”的空调的额定电流为

为空调安装的空气开关的额定电流至少为5A。
（2）由空调铭牌可知，“220V 1100W”的空调的额定功率为
P1=1100W=1.1kW
“220V 1320W”的空调的额定功率为
P2=1320W=1.32kW
空调工作时间为
t=4h×25=100h
根据可得，“220V 1100W”的空调消耗的电能为

“220V 1320W”的空调消耗的电能为

则节约的电能为

答：（1）其额定电流至少为5A；
（2）能节约22 kW·h的电能。
26． 可再生 核聚变 静止 3.84×108 太阳能转化为电能 5.4×103 5.76×108
【详解】（1）[1][2]太阳能能够短时间从自然界得到补充，属于可再生能源；太阳能内部是由于较轻的氢原子核在高温下发生聚变而释放出核能。
（2）[3]月球太阳能电站相对于月球的位置没有发生变化，月球太阳能电站相对于月球表面是静止的。
[4]光在空气中速度为3×108m/s，则月球与地球间的距离
s＝vt＝3×108m/s×1.28s＝3.84×108m
（3）[5]太阳光照射下，太阳能电池使用时，消耗太阳能，产生电能，将太阳能转化为电能。
（4）[6]已知太阳光照射到电池板时每平方米面积上的辐射功率为1.5×104W，此电池板的面积为2m2，光电转化率为18%，故它的发电功率
1.5×104W×2m2×18%＝5.4×103W
（5）[7]月球电站的发电能力为6×109kW，输电效率可达80%，一小时需要的能量
Q＝6×109kW×80%×3600s＝1.728×1016J
需要煤的质量
m＝＝5.76×108kg
