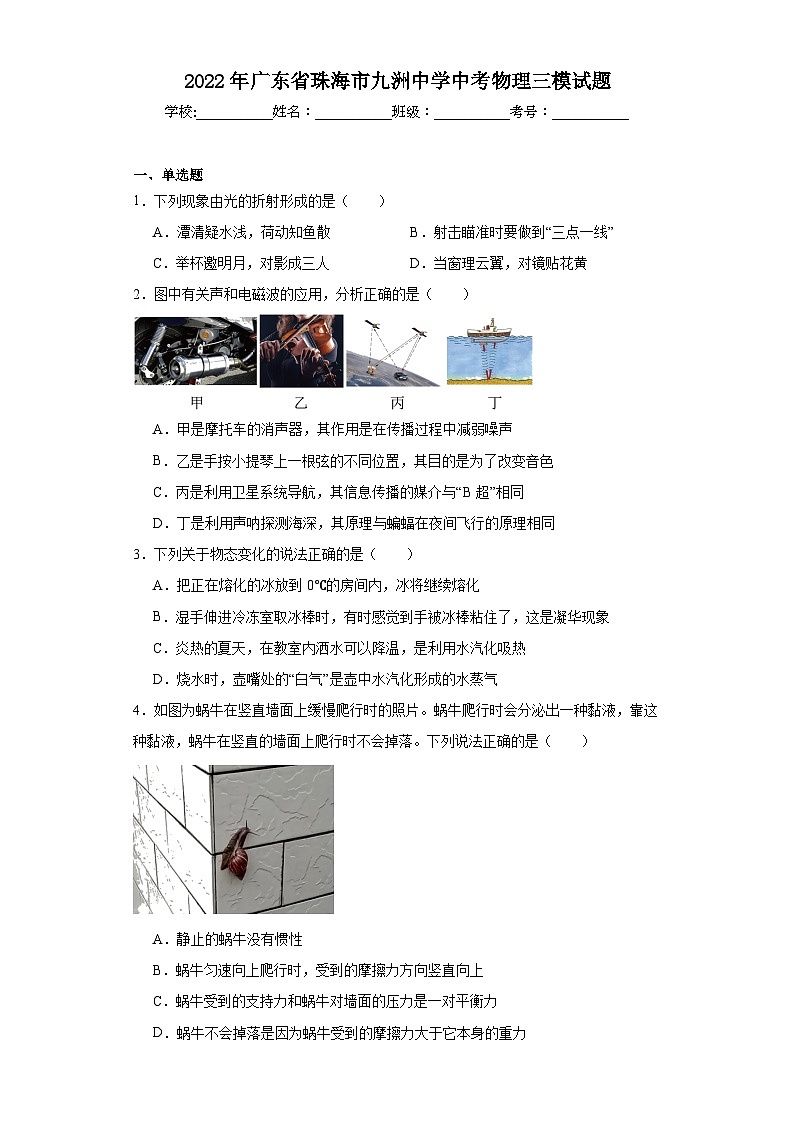

2022年广东省珠海市九洲中学中考物理三模试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列现象由光的折射形成的是（　　）
A．潭清疑水浅，荷动知鱼散 B．射击瞄准时要做到“三点一线”
C．举杯邀明月，对影成三人 D．当窗理云翼，对镜贴花黄
2．图中有关声和电磁波的应用，分析正确的是（　　）

A．甲是摩托车的消声器，其作用是在传播过程中减弱噪声
B．乙是手按小提琴上一根弦的不同位置，其目的是为了改变音色
C．丙是利用卫星系统导航，其信息传播的媒介与“B超”相同
D．丁是利用声呐探测海深，其原理与蝙蝠在夜间飞行的原理相同
3．下列关于物态变化的说法正确的是（　　）
A．把正在熔化的冰放到0℃的房间内，冰将继续熔化
B．湿手伸进冷冻室取冰棒时，有时感觉到手被冰棒粘住了，这是凝华现象
C．炎热的夏天，在教室内洒水可以降温，是利用水汽化吸热
D．烧水时，壶嘴处的“白气”是壶中水汽化形成的水蒸气
4．如图为蜗牛在竖直墙面上缓慢爬行时的照片。蜗牛爬行时会分泌出一种黏液，靠这种黏液，蜗牛在竖直的墙面上爬行时不会掉落。下列说法正确的是（　　）

A．静止的蜗牛没有惯性
B．蜗牛匀速向上爬行时，受到的摩擦力方向竖直向上
C．蜗牛受到的支持力和蜗牛对墙面的压力是一对平衡力
D．蜗牛不会掉落是因为蜗牛受到的摩擦力大于它本身的重力

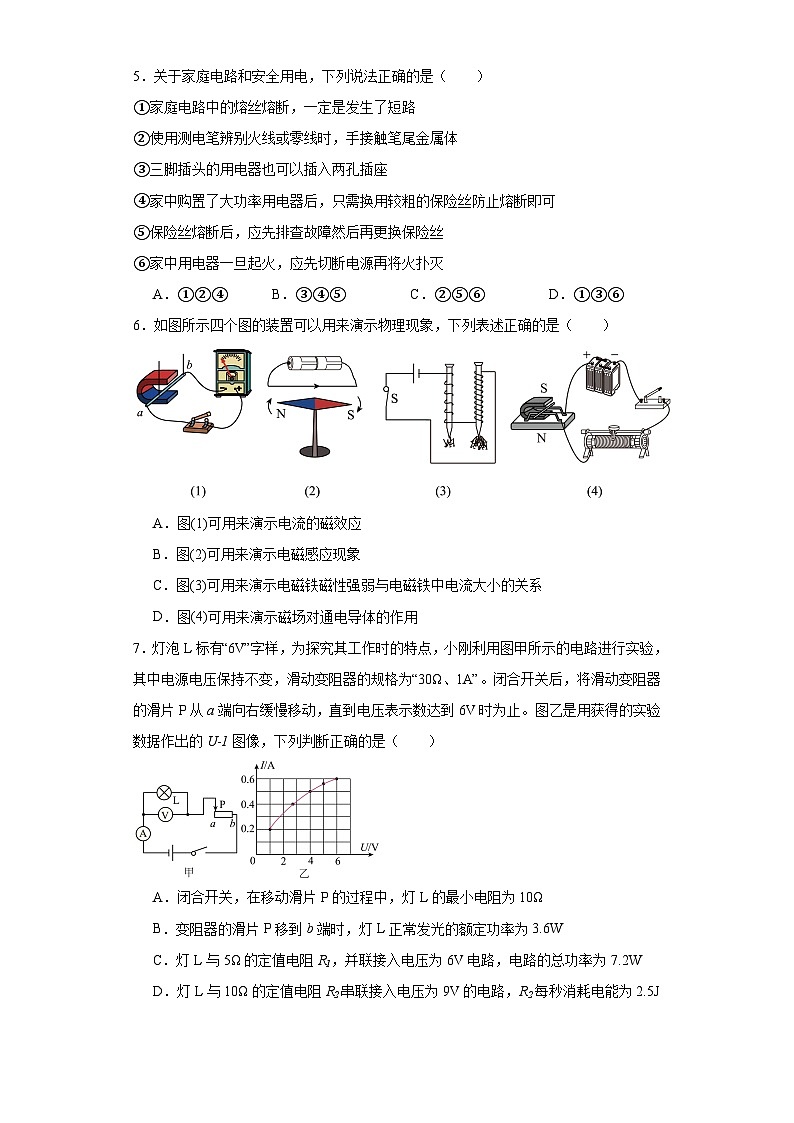

5．关于家庭电路和安全用电，下列说法正确的是（　　）
①家庭电路中的熔丝熔断，一定是发生了短路
②使用测电笔辨别火线或零线时，手接触笔尾金属体
③三脚插头的用电器也可以插入两孔插座
④家中购置了大功率用电器后，只需换用较粗的保险丝防止熔断即可
⑤保险丝熔断后，应先排查故障然后再更换保险丝
⑥家中用电器一旦起火，应先切断电源再将火扑灭
A．①②④ B．③④⑤ C．②⑤⑥ D．①③⑥
6．如图所示四个图的装置可以用来演示物理现象，下列表述正确的是（　　）

A．图(1)可用来演示电流的磁效应
B．图(2)可用来演示电磁感应现象
C．图(3)可用来演示电磁铁磁性强弱与电磁铁中电流大小的关系
D．图(4)可用来演示磁场对通电导体的作用
7．灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω、1A”。闭合开关后，将滑动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的U-1图像，下列判断正确的是（　　）

A．闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B．变阻器的滑片P移到b端时，灯L正常发光的额定功率为3.6W
C．灯L与5Ω的定值电阻R1，并联接入电压为6V电路，电路的总功率为7.2W
D．灯L与10Ω的定值电阻R2串联接入电压为9V的电路，R2每秒消耗电能为2.5J

二、填空题

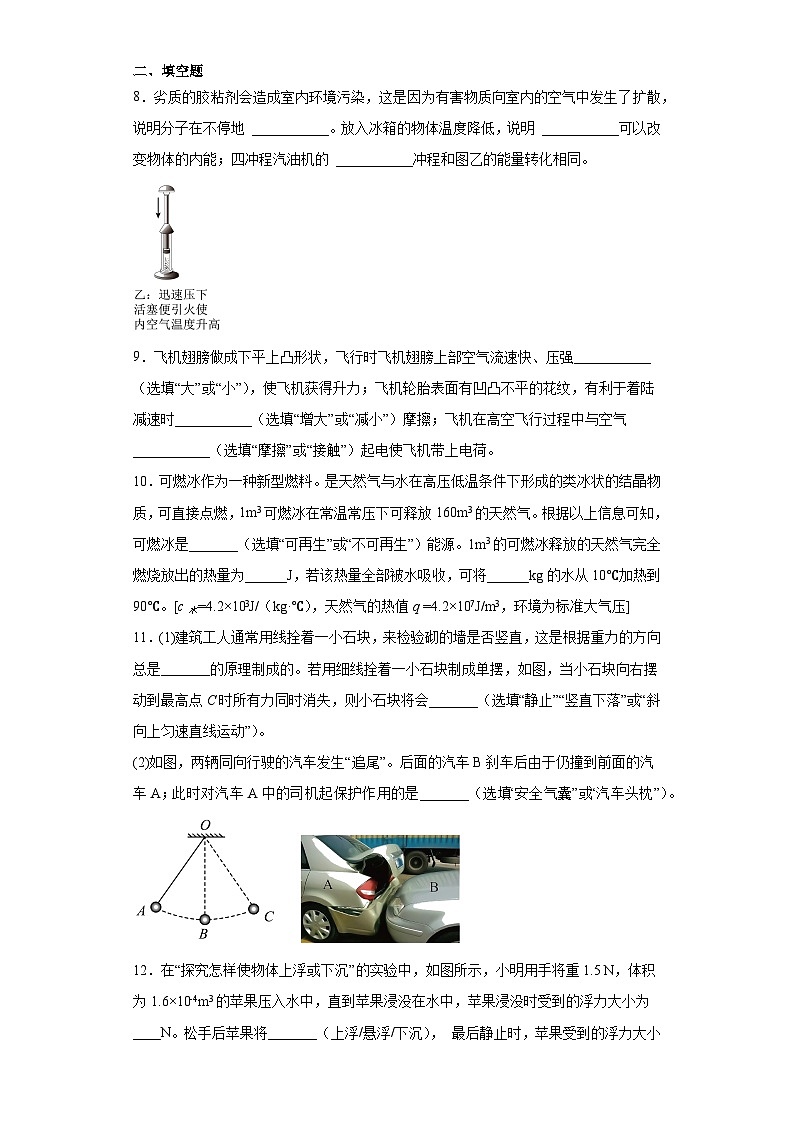

8．劣质的胶粘剂会造成室内环境污染，这是因为有害物质向室内的空气中发生了扩散，说明分子在不停地 ___________。放入冰箱的物体温度降低，说明 ___________可以改变物体的内能；四冲程汽油机的 ___________冲程和图乙的能量转化相同。

9．飞机翅膀做成下平上凸形状，飞行时飞机翅膀上部空气流速快、压强___________（选填“大”或“小”），使飞机获得升力；飞机轮胎表面有凹凸不平的花纹，有利于着陆减速时___________（选填“增大”或“减小”）摩擦；飞机在高空飞行过程中与空气___________（选填“摩擦”或“接触”）起电使飞机带上电荷。
10．可燃冰作为一种新型燃料。是天然气与水在高压低温条件下形成的类冰状的结晶物质，可直接点燃，1m3可燃冰在常温常压下可释放160m3的天然气。根据以上信息可知，可燃冰是_______（选填“可再生”或“不可再生”）能源。1m3的可燃冰释放的天然气完全燃烧放出的热量为______J，若该热量全部被水吸收，可将______kg的水从10℃加热到90℃。[c水=4.2×103J/（kg·℃），天然气的热值q =4.2×107J/m3，环境为标准大气压]
11．(1)建筑工人通常用线拴着一小石块，来检验砌的墙是否竖直，这是根据重力的方向总是_______的原理制成的。若用细线拴着一小石块制成单摆，如图，当小石块向右摆动到最高点C时所有力同时消失，则小石块将会_______（选填“静止”“竖直下落”或“斜向上匀速直线运动”）。
(2)如图，两辆同向行驶的汽车发生“追尾”。后面的汽车B刹车后由于仍撞到前面的汽车A；此时对汽车A中的司机起保护作用的是_______（选填“安全气囊”或“汽车头枕”）。

12．在“探究怎样使物体上浮或下沉”的实验中，如图所示，小明用手将重1.5 N，体积为1.6×10-4m3的苹果压入水中，直到苹果浸没在水中，苹果浸没时受到的浮力大小为____N。松手后苹果将_______（上浮/悬浮/下沉），  最后静止时，苹果受到的浮力大小是________N。(g取10N/kg)

13．如图是一个汽车转向灯的模拟电路，当开关闭合时，电磁铁有磁性，上端是___________极，衔铁被吸下，电灯电路___________；同时电磁铁电路___________，衔铁恢复原位，电灯熄灭，如此反复，实现电灯不断闪烁。

14．如图甲为集自动清扫技术和人工智能设计于一体的地面清扫机器人，通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒。机器人扫地时所受阻力与速度的关系图像如图乙，若该机器人在1min内沿直线匀速清扫地面的距离为12m，则机器人在清扫过程中的动力为________N，动力所做的功为________J；若机器人以0.4m/s的速度匀速清扫，则机器人的动力功率为________W。


三、作图题
15．如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

16．如图，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图所示，请画出这束光线在水中行进最后射出水面的光路图。

17．小迪设计了如图所示的漂浮式指南针，铜片是“盐水电池”正极，锌片是负极。请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管左端的极性（用“N”或“S”表示）。


四、填空题
18．如图甲所示，用刻度尺测量物体的长度为 ___________cm。如图乙，弹簧测力计拉着物体在水平面上匀速向右运动，该物体受到的摩擦力为 ___________N。

19．小奇家电能表在5月底的示数为  ，6月底的示数如图所示，他家在6月份消耗电能 ___________kW•h。小奇家的家用电器工作10min内电能表的指示灯闪烁了32次，消耗电能 ___________J。

20．如图所示的装置可用来研究液体内部压强与___________的关系，其中___________（选填“甲”或“乙”）中金属盒上橡皮膜所受液体压强较大。


五、实验题
21．如图甲所示是“探究水沸腾时温度变化的特点”的实验装置。

(1)按规范要求，调节铁架台铁圈的高度时，_________（选填“需要”或“不需要”）点燃酒精灯；
(2)图甲中A、B、C三种读温度计示数的方式正确的是_________，本实验应使用_________（选填“水银”或“酒精”）温度计；（水银沸点357℃，酒精沸点78℃）
(3)某一刻水温如乙图所示，则温度为_________℃。图丙是根据两组同学每隔2分钟记录一次温度的数据绘制成的，由图可知水沸腾后继续加热，水的温度_________。沸腾时，水中有一个气泡由A位置（体积为VA）上升到B位置（体积为VB），则VA_________VB（填“>”、“<”或“=”），两组同学的图像存在差异，请说出一条可能的原因______________________；
(4)如图丁所示，小试管中装有热水，悬放在正在加热沸水的烧杯中，足够长时间后，小试管中的水_________（选填“会”或“不会”）沸腾。
22．小聪帮爷爷检修小电器。发现一个规格为“2.5V 0.3A”的小灯泡L1坏了，他在家中找到一个标有2.5V的小灯泡L2，想知道能否用L2替换L1，于是在现有条件下，用如图所示的电路进行研究。

（1）请将小聪设计的图甲所示电路连接好 ______ 。（要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮）
（2）小聪用此电路进行实验，收集了五组数据，在图乙坐标系上已描出了三个坐标点，请你将第2组和第3组数据描在坐标系上，并画出图象 ______ 。则L2两端电压为2.5V时的电流为 _____ A，此时的电阻为 ______。（结果均保留一位小数）

1
2
3
4
5
电压
0.7
1.0
1.4
2.0
3.0
电流
0.16
0.20
0.24
0.28
0.31
（3）小聪能否用L2替换L1，并说明理由 ______ 。
（4）通过实验研究可知，小灯泡L2电阻的变化规律是 ______ 。

六、计算题
23．如图所示,R1=6，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A．求

(1)电源电压
(2)电阻R2的阻值
(3)当S1、S2闭合,S3断开时，电路的总功率
24．张家界风景区内的“百龙天梯”是世界上最高、载重量最大、运行速度最快的全景户外观光电梯。该电梯运行高度约为330m，从地面向上运行到最高点的过程中，电梯速度与时间的关系图象如图所示。游客小明质量为60kg，每只脚与电梯水平地板的接触面积约为250cm2，g取10N/kg。求：
(1)“百龙天梯”向上运行时全程的平均速度；
(2)当电梯匀速运行时，双脚站立的小明对电梯的压强；
(3)向上匀速运行的过程中，电梯对小明做的功。


七、实验题
25．实验室常用蜡烛完成以下光学实验：

（1）如图甲为小孔成像示意图，如果将蜡烛靠近小孔，像会变得大一点，要想像是清晰的，光屏______（选填“需要”或“不需要”）同时远离小孔；
（2）如图乙为探究平面镜成像特点的实验装置，若在像和玻璃板之间放置一个不透明的挡板，从蜡烛A一侧观察玻璃板，______（选填“能”或“不能”）看到蜡烛所成的像。
（3）图丙为探究凸透镜成像规律的实验装置：
当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像。保持凸透镜位置不变，将蜡烛向右移动到35.0cm刻线处，此时可将光屏向______（选填“左”或“右”）移动适当距离能再次得到清晰的倒立、______的实像；若不移动光屏，可在烛焰和透镜之间放置一个适当的______（选填“凸”或“凹”）透镜也能在光屏上得到一个清晰的像；
（4）如图丁所示，保持蜡烛位置不变，移动该透镜至16.0cm刻线处，则人眼在______（选填“A”“B”或“C”）处能观察到蜡烛的像，像是图戊中的______（选填“1”“2”“3”或“4”）。
26．综合实践课上，小明利用实验室器材及身边物件进行了一些实验探究。

探究一：如图甲所示是小明用弹簧测力计测量形状不规则石块密度的实验装置，进行了如下操作：
A．用弹簧测力计测出石块的重量G=4N；
B．将石块浸没在水中，弹簧测力计的示数为F1=2N；
C．将石块浸没在盐水中，弹簧测力计的示数为F2=1.8N。
根据以上实验，可知：（ρ水=1.0×103kg/m3，g取10N/kg）
（1）石块在水中所受浮力的大小F浮=___________N；
（2）石块的体积V石=___________m3，石块的密度ρ石=___________kg/m3；
（3）盐水的密度ρ盐水=___________kg/m3。
探究二：如图乙所示是小明用试管制成的简易密度计，并利用该密度计测量盐水的密度，操作如下：
A．让密度计竖直漂浮在水中，在密度计上标记水面的位置，记为M；
B．让密度计竖直漂浮在盐水中，在密度计上标记盐水面的位置，记为N；
C．用刻度尺分别测量M、N到密度计底端的长度，记为l1和l2。
根据以上实验，可知：
（4）该简易密度计试管底部配重的作用是 ___________；
（5）这个简易密度计漂浮在水中受到的浮力 ___________（选填“大于”“等于”或“小于”）漂浮在盐水中所受的浮力；
（6）盐水密度的表达式ρ盐水=___________（用符号表示，水的密度用ρ水）。

八、综合题
27．短文阅读。
“天问一号”着陆火星
天问一号2021年5月15日，中国火星探测任务“天问一号”的火星车祝融号确认成功着陆在火星表面。“天问一号”探测器是由一架轨道飞行器和一辆火星车（如图所示）构成，探测器的成功发射、持续飞行以及后续的环绕、着陆和巡视，是我国综合国力和创新能力提升的重要标志。中国开展并持续推进深空探测，对保障国家安全、促进科技进步、提升国家软实力以及提升国际影响力具有重要的意义。火星在我国古代被称之为“荧感星”，是太阳系八大行星之一，直径约为地球的53%，质量约为地球的11%，火星表面g约为3.7N/kg，火星地表沙丘、砾石遍布，非常干燥，南北极有以固态的水和二氧化碳组成的冰盖。火星表面的大气密度大约只有地球的1%。火星表面平均温度约为﹣55℃，从冬天的﹣133℃到夏日白天的将近27℃，温差很大，火星表面的平均大气压强约为700Pa，比地球上的1%还小。
请根据上述材料，回答下列问题：
（1）“天问一号”的火星车祝融号着陆过程中，相对于火星表面是___________的；（选填“静止”或“运动”）
（2）如果在火星上给水加热，水的沸点会比地球上___________；（选填“高”或“低”）
（3）“天问一号”着陆前反推火箭点火减速，利用的物理学原理是___________，该过程中天问一号的动能___________（“增大”、“不变”或“减小”）；探测器环绕火星运动的轨道是一个椭圆，当探测器运行到“近火点”时，它的势能___________（“最大”或“最小”）。


参考答案：
1．A
【详解】A．“潭清疑水浅，荷动知鱼散”看到水底和水中的鱼是光的折射现象，故A正确；
B．射击瞄准时要做到“三点一线”，利用的是光的直线传播，故B错误；
C．“举杯邀明月，对影成三人”通过酒看到月亮是光的反射形成的，故C错误；
D．“当窗理云鬓，对镜贴花黄”，看到镜中的自己属于平面镜成像，是由光的反射形成的，故D错误；
故选A。
2．D
【详解】A．摩托车的消音器，其作用是在声源处减弱噪声，故A错误；
B．小提琴是琴弦振动发出声音的，当在小提琴上不同位置按弦，琴弦振动的快慢会不一样，所以声音的音调就会发生变化，故B错误；
C．卫星导航系统传递信息利用的是电磁波，“B超”是利用超声波，故C错误；
D．利用声呐探测海深与蝙蝠在夜间能正常飞行的原理相同，都是利用超声波传递信息，故D正确。
故选D。
3．C
【详解】A．晶体熔化的条件是温度达到熔点，且继续吸热。把正在熔化的冰拿到0℃的房间内，不能吸热，所以冰不会继续熔化，故A错误；
B．湿手伸进冷冻室取冰棒时，有时感觉到手被冰棒粘住了是手上的水遇冷凝固成冰，这是凝固现象，故B错误；
C．因水蒸发有致冷作用，使周围空气温度降低，所以夏天洒水是利用了蒸发吸热的道理，故C正确；
D．烧水时，从壶嘴冒出的“白气”是由壶嘴冒出的水蒸气遇冷液化形成的小水滴，故D错误。
故选C。
4．B
【详解】A．一切物体在任何情况下都有惯性，静止的蜗牛也有惯性，故A错误；
BD．蜗牛匀速向上爬行时处于平衡状态，其受到的竖直向上的摩擦力和竖直向下的重力是一对平衡力，蜗牛不会掉落是因为蜗牛受到的摩擦力与本身的重力大小相等，故B正确，D错误；
C．蜗牛受到的支持力作用在蜗牛上，蜗牛对墙面的压力作用在墙上，二力的受力物体不同，不是一对平衡力，故C错误。
故选B。
5．C
【详解】①家庭电路中的熔丝熔断，可能发生了短路，也可能是电路中的总功率过大，故①错误；
②使用测电笔辨别火线或零线时，手接触笔尾金属体，故②正确；
③三脚插头的用电器不可以插入两孔插座，一旦用电器外壳带电，人接触后会发生触电事故，故③错误；
④购置大功率用电器，保险丝要能符合家庭的正常使用，还要注意导线，故④错误；
⑤保险丝熔断要先检测故障才能更换保险丝，故⑤正确；
⑥家用电器失火要先切断电源再灭火，故⑥正确。
故选C。
6．D
【详解】A．图中为闭合电路中，导线做切割磁感线运动，产生电流，电流计有读数，是电磁感应现象，故A错误；
B．图中为奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，故B错误；
C．图中为探究电磁铁的磁性与电流大小和线圈匝数关系，电流相同时，线圈匝数越少，磁性越弱，故C错误；
D．图中为通电导体在磁场中受到力的作用，故D正确。
故选D。
7．D
【详解】A．由图乙可知，当电压表示数为1V时，灯泡的电流为0.2A，此时其阻值最小

故A错误；
B．当滑片P在a端时，连入阻值最大，为30Ω。由图乙得，此时电路中电流为0.2A，小灯泡电压为1V，滑动变阻器两端的电压为

电源电压为

当滑片P移动到b端时，滑变接入电路阻值为0，灯泡两端电压为7V，超过了额定电压，灯泡不能正常发光，可能烧坏。故B错误；
C．灯L与5Ω的定值电阻R1，并联接人电压为6V电路，此时灯泡与定值电阻两端的电压均为6V，电路的总功率

故C错误；
D．灯L与10Ω的定值电阻R2串联接人电压为9V的电路，假设R2每秒消耗电能为2.5J，根据电功计算公式可得

解得R2两端的电压U2=5V；则根据串联电路分压规律可知灯泡两端的电压为4V，电路中的电流为0.5A，灯泡的电阻为

此时灯泡与定值电阻电压之比等于电阻之比，符合题意，故假设成立，故D正确。
故选D。
8． 做无规则运动 热传递 压缩
【详解】[1]劣质的胶粘剂中含有较多的甲醛、苯等有害物质，会造成室内环境污染，这是因为有害物质向室内的空气中发生了扩散，说明分子在不停地做无规则运动。
[2]放入冰箱的食物温度高于冰箱内空气温度，食物的内能传给空气，内能减小，温度降低，这种改变内能的方式叫热传递。
[3]迅速压下活塞，对玻璃筒内的气体做功，活塞的机械能转化为气体的内能，气体内能增大，温度升高，和四冲程汽油机的压缩冲程能量转化相同。
9． 小 增大 摩擦
【详解】[1]飞机翅膀做成下平上凸形状，飞行时飞机翅膀上部空气流速快、压强小，下部空气流速慢，压强大，使飞机获得向上的升力。
[2]飞机轮胎表面有凹凸不平的花纹，增大了接触面的粗糙程度，有利于着陆减速时增大摩擦。
[3]飞机在高空飞行过程中会与空气摩擦，从而使飞机带上电荷。
10． 不可再生 6.72×109 2×104
【分析】像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；利用公式和公式即可计算出天然气燃烧释放的热量和水的质量。
【详解】[1]由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源。
[2]1m3可燃冰在常温常压下可释放出160m3的天然气，则完全燃烧160m3的天然气可放出的热量

[3]天然气完全燃烧放出热量全部被水吸收，则有
Q吸=Q放=6.72×109J
由可得，这些热量可加热水的质量

11． 竖直向下 静止 汽车头枕
【详解】(1)[1]建筑工人通常用线拴着一小石块，来检验砌的墙是否竖直，重力的施力物体是地球，这是根据重力的方向总是竖直向下的原理制成的。
[2]若用细线拴着一小石块制成单摆，如图当小石块向右摆动到最高点C时速度为零，此时所有力同时消失后，根据牛顿第一定律小石块将会静止。
(2)[3]后面的汽车B刹车后由于仍撞到前面的汽车A，此时对汽车A中的司机而言，汽车A有向前相对运动，而其中的人要保持原来的运动趋势，则此时起保护作用的是汽车头枕。
12． 1.6 上浮 1.5
【详解】[1]苹果浸入水中后，排开水的体积等于苹果的体积，即为V排=1.6×10-4m3，苹果浸没时受到的浮力为
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1.6×10-4m3=1.6N
[2]浸没在水中的苹果，受到的浮力为1.6N，而重力为1.5N，比较可知F浮＞G，故松手后苹果将上浮。
[3]苹果最后静止时是漂浮状态，此时受到的浮力和重力是平衡力，故
F浮′=G=1.5N
13． S 闭合 断开
【详解】[1]当开关闭合时，电流从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的上端是S极。
[2][3]电磁铁有磁性，衔铁被吸下，使动触头和下面的静触头接通，灯泡和电源接通，灯泡发光，此时动触头和上面的静触头断开，左边的控制电路是断路，电磁铁没有电流，电磁铁没有磁性，弹簧拉起衔铁，灯泡和电源断开，灯泡熄灭，如此反复，实现电灯不断闪烁。
14． 60 720 48
【详解】[1][2]该机器人在清扫地面时运动的速度为

由图乙可知，当机器人清扫地面的速度v1=0.2m/s时，阻力f=60N，机器人沿直线匀速运动，所以机器人的水平动力
F1=f=60N
则动力所做的功为
W=F1s=60N×12m=720J
[3]若机器人以v2=0.4m/s的速度匀速清扫，由图乙及二力平衡可知，机器人在清扫过程中的动力为F2 =120N ，根据得机器人的动力功率为

15．
【详解】重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示；由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在 O点，因此OA作为动力臂最长，由图知动力的方向应该向上，如下图所示

16．
【详解】光线垂直射入水中，光线传播方向不变，画出光线经过水面的线路，接着根据法线垂直于界面，先画法线，然后根据反射光线和入射光线分居法线的两侧且反射角等于入射角的规律画出反射光线，最后光从水中垂直射入空气中，此时光线传播方向不变，如图所示：

17．
【详解】铜片是“盐水电池”正极，锌片是负极，电流从螺线管的右端流入，左端流出，由安培定则可知螺线管的右端是N极，左端是S极，螺线管的外部，磁感线从N极出发，回到S极，如图所示：

18． 3.25 3.6
【详解】[1]长度的测量结果由精确值、估读值和单位阻成，其中应估读到最小刻度的下一位，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm=1mm；物体左侧与2.00cm对齐，右侧示数5.25cm对齐，所以物体的长度为
L=5.25cm﹣2.00cm=3.25cm
[2]由图可知，弹簧测力计的分度值为0.2N，示数为3.6N；物体在水平方向上受拉力和摩擦力而做匀速直线运动，说明摩擦力与拉力是一对平衡力，故摩擦力等于拉力，等于3.6N。
19． 100.5 3.6×104
【详解】[1]由图示电能表可知，5月底的电能表的示数为2818.2kW·h，6月底的电能表示数为2918.7kW·h，本月消耗的电能是
W=2918.7kW·h﹣2818.2kW·h=100.5kW·h
[2] 3200imp/（kW·h）表示电路中用电器每消耗1kW·h的电能，指示灯闪烁3200次；当指示灯闪烁32次时消耗的电能

20． 液体密度 乙
【详解】[1]比较甲、乙两图可知，橡皮膜在同一深度，U形管两侧液面高度差不同，液体的种类（液体密度）应不同；所以探究的是液体内部压强与液体密度的关系。
[2]压强计是通过液面的高度差来体现压强的大小，由图可知，图乙中U形管两侧液面高度差较大，故乙中金属盒上橡皮膜所受液体压强较大。
21． 需要 B 水银 96 不变 < 水量不同 不会
【详解】(1)[1]按规范要求，要使酒精灯的外焰加热，调节铁圈的高度时，需要点燃酒精灯。
(2)[2]温度计读数时视线要与温度计内液柱上表面相平，A、B、C三种读温度计示数的方式正确的是B。
[3]1标准大气压下沸水的温度是100℃，水银的沸点高于100℃，本实验应使用水银温度计。
(3)[4]由图乙可知，温度计的分度值是1℃，温度计的示数是96℃。
[5]由图可知，水沸腾后继续加热，水的温度不变。
[6]水在沸腾时，水温都达到沸点，水在各个部位同时汽化，因此大量气泡会在上升过程中逐渐得到补充，加之越往水面液体的压强越小，因此气泡会越变越大，所以B处气泡的体积大于A处气泡的体积，即
VA＜VB
[7]观察图中的图象可知，两组同学水升温的快慢不同，在装置相同的情况下，产生这种差异的原因只能说明两次实验中水的质量不同。
(4)[8]大烧杯中的水吸收火的热量，能达到沸点，达到沸点后，水的温度还低于火的温度，还能继续吸收热量，所以烧杯中的水能沸腾。开始时试管中的水低于烧杯中的水的温度，能在烧杯中吸收热量，达到沸点后，由于在同一大气压下，烧杯中的水和试管中的水沸点相同，试管中的水无法再继续吸收热量，所以不能沸腾。
22． 0.295 8.5 能，两端电压为2.5V时的电流为0.295A，与灯的规格相符 灯泡的电阻随电压的增大而变大
【详解】(1)[1]根据滑动变阻器的滑片向左移动时，灯泡变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中，如下左所示：

(2)[2][3][4]根据第2组和第3组数据在坐标系上确定对应的点，用平滑的曲线连接，如上右所示：据此可知，两端电压为时的电流为，由欧姆定律，此时的电阻为

(3)[5]小灯泡规格为“”，而 两端电压为时的电流为，与灯的规格相符，故小聪能用 替换 。
(4)[6]根据表中第1组数据，由欧姆定律，灯的电阻为

同理，第2、2、3、5次的电阻分别为、、 和，故小灯泡的电阻随电压的增大而变大。
23．（1）6V；（2）24Ω；（3）7.5W
【详解】（1）．当S1闭合，S2、S3断开时，电路为R1的简单电路，由可得，电源的电压：
U=I1R1=1A×6Ω=6V；
（2）．当S3闭合，S1、S2断开时，R1与R2串联，电流表测电路中的电流，此时电路中的总电阻：
因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：
R2=R-R1=30Ω-6Ω=24Ω；
（3）．当S1、S2闭合，S3断开时，R1与R2并联，
因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，
所以，电路的总功率：

答：（1）．电源电压6V；（2）．电阻R2的阻值为：24Ω；（3）．当S1、S2闭合,S3断开时，电路的总功率为：7.5W；
24．(1) 2.75m/s；(2) 1.2×104Pa；(3) 1.8×105J
【详解】(1)由题意可知，该电梯运行高度h＝330m，由图乙可知，电梯运行的总时间t＝120s，“百龙天梯”向上运行时全程的平均速度
v==2.75m/s
(2)当电梯匀速运行时，双脚站立的小明对电梯的压力
F＝G＝mg＝60kg×10N/kg＝600N
受力面积
S＝2×250cm2＝500cm2＝0.05m2
对电梯的压强
p==1.2×104Pa
(3)由图乙可知，向上匀速运行的速度v′＝3m/s，运行的时间t′＝100s，电梯运行的高度
h′＝v′t′＝3m/s×100s＝300m
电梯对小明做的功
W＝Gh′＝600N×300m＝1.8×105J
答：(1)“百龙天梯”向上运行时全程的平均速度为2.75m/s；
(2)当电梯匀速运行时，双脚站立的小明对电梯的压强为1.2×104Pa；
(3)向上匀速运行的过程中，电梯对小明做的功为1.8×105J。
25． 不需要 能 右 放大 凸 B 4
【详解】（1）[1]小孔成像时物距和像距可以是任意值，光屏上都会呈现清晰的像，所以当将蜡烛靠近小孔，像会变得大一点，要想像是清晰的，不需要移动光屏的位置。
（2）[2]平面镜成像的原理是光的反射，平面镜成的像是来自物体的光经平面镜反射后，反射光线的反向延长线相交而成的；若在像和玻璃板之间放置一个不透明的挡板，玻璃板仍然能反射光而成像，所以从蜡烛A一侧观察玻璃板，能看到蜡烛所成的像。
（3）[3][4]当蜡烛、凸透镜和光屏处于图示位置时，可在光屏上得到清晰的像，此时物距等于像距（均为20.0cm），由凸透镜成像规律可知，此时物距等于二倍焦距，成倒立等大的实像，由此可知，该凸透镜的焦距是
f=10.0cm
保持凸透镜位置不变，将蜡烛向右移动到35.0cm刻度线处，此时的物距为
u=50.0cm-35.0=15.0cm
蜡烛向右移动，物距变小，像距变大，应将光屏向右移动适当距离，才能再次得到清晰的像。此时物距大于一倍焦距小于二倍焦距，成倒立、放大的实像。
[5]若不移动光屏，但清晰的像在光屏的右侧，因凸透镜对光线起会聚作用（能使光线提前会聚），所以可在烛焰和透镜之间放置一个适当的凸透镜也能在光屏上得到一个清晰的像。
（4）[6][7]保持蜡烛位置不变，移动透镜至16.0cm刻度线处，此时
u′=16.0cm-10.0cm=6.0cm
因
u′ 故凸透镜正立放大的虚像，虚像不能在光屏呈现，透过凸透镜观察蜡烛看到正立放大的虚像，虚像与成像物体同侧，所以应从B处观察，像是图戊中的4。
26． 2 2×10﹣4 2×103 1.1×103 使简易密度计竖直的漂浮在液体中 等于
【详解】（1）[1]根据称重法知石块在水中所受浮力的大小为

（2）[2][3]石块完全浸没时，排开水的体积和本身的体积相等，由阿基米德原理F浮=ρ液V排g知石块的体积为

由可得，石块的质量为

根据可得，石块的密度为

（3）[4据称重法知石块在水中所受浮力的大小为

排开盐水的体积等于石块的体积，即

由阿基米德原理F浮=ρ液V排g知盐水的密度为

（4）[5在简易密度计试管底部装配重是为了使简易密度计竖直的漂浮在液体中。
（5）[6由题意可知，密度计在水和盐水中都处于漂浮状态，所受的浮力都等于密度计的重力，即这个简易密度计漂浮在水中受到的浮力等于漂浮在盐水中所受的浮力。
（6）[7]由于密度计在水中和盐水中受到的浮力相等，所以F浮水=F浮盐，根据阿基米德原理有

即

解得盐水的密度为

27． 运动 低 力的作用是相互的 减小 最小
【详解】（1）[1]“祝融号”着陆过程中，一直在靠近火星表面，所以相对于火星表面，它是运动的。
（2）[2]由文中信息可知火星上的大气压比地球上大气压小很多，而液体的沸点随液体表面气压的减小而降低，所以在火星上烧水，水的沸点会很低。
（3）[3]反推火箭点火后，火箭对喷出的燃气施加一个向下的力，由于力的作用是相互的，则燃气对火箭和天问一号会施加一个向上的力，使天问一号的速度减小，所以利用的物理学原理是力的作用是相互的。
[4]该过程中天问一号的质量不变，速度减小，故动能减小。
[5]探测器环绕火星运动的轨道是一个椭圆，当探测器运行到“近火点”时，它的质量不变，高度最小，故势能最小。
