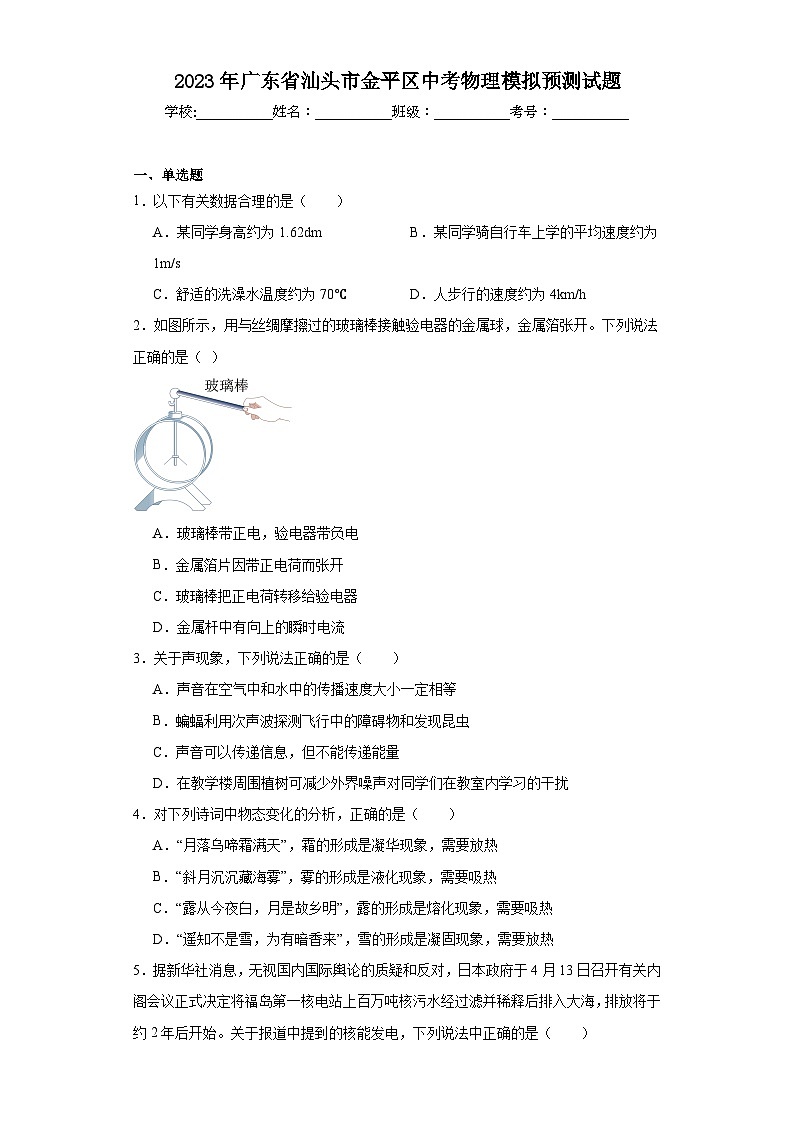

2023年广东省汕头市金平区中考物理模拟预测试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．以下有关数据合理的是（　　）
A．某同学身高约为1.62dm B．某同学骑自行车上学的平均速度约为1m/s
C．舒适的洗澡水温度约为70℃ D．人步行的速度约为4km/h
2．如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确的是（  ）

A．玻璃棒带正电，验电器带负电
B．金属箔片因带正电荷而张开
C．玻璃棒把正电荷转移给验电器
D．金属杆中有向上的瞬时电流
3．关于声现象，下列说法正确的是（　　）
A．声音在空气中和水中的传播速度大小一定相等
B．蝙蝠利用次声波探测飞行中的障碍物和发现昆虫
C．声音可以传递信息，但不能传递能量
D．在教学楼周围植树可减少外界噪声对同学们在教室内学习的干扰
4．对下列诗词中物态变化的分析，正确的是（　　）
A．“月落乌啼霜满天”，霜的形成是凝华现象，需要放热
B．“斜月沉沉藏海雾”，雾的形成是液化现象，需要吸热
C．“露从今夜白，月是故乡明”，露的形成是熔化现象，需要吸热
D．“遥知不是雪，为有暗香来”，雪的形成是凝固现象，需要放热
5．据新华社消息，无视国内国际舆论的质疑和反对，日本政府于4月13日召开有关内阁会议正式决定将福岛第一核电站上百万吨核污水经过滤并稀释后排入大海，排放将于约2年后开始。关于报道中提到的核能发电，下列说法中正确的是（　　）

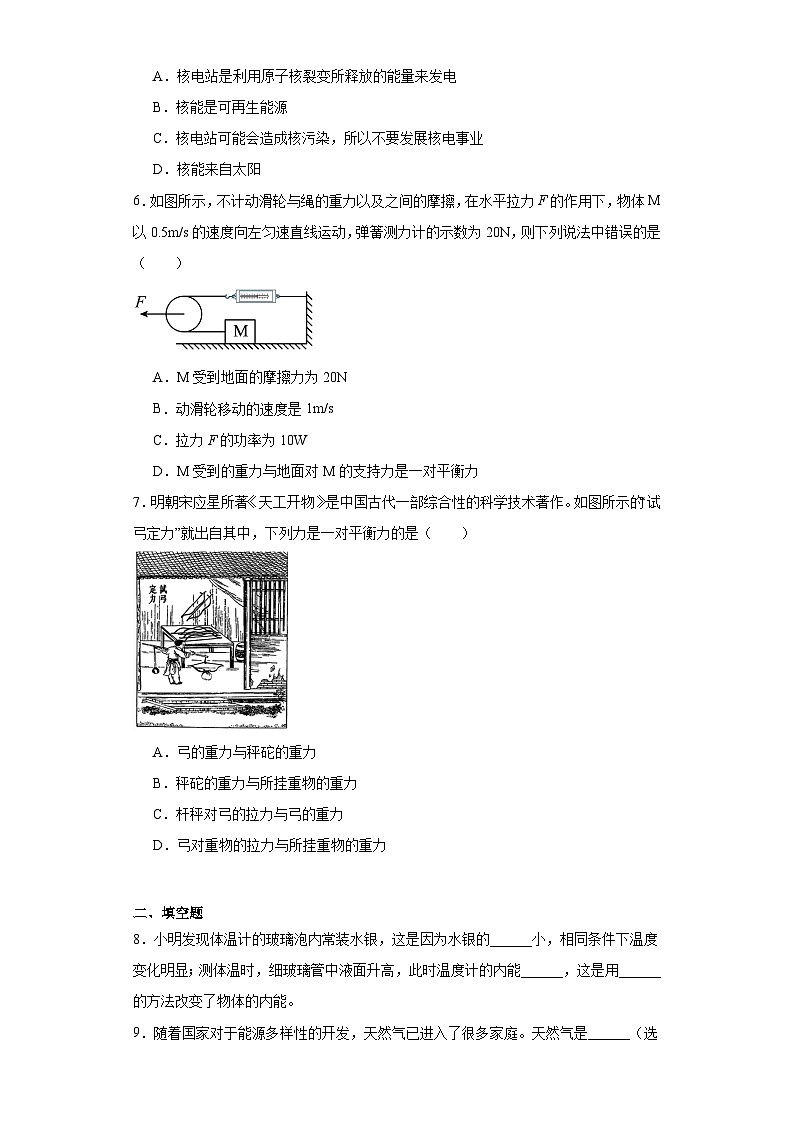

A．核电站是利用原子核裂变所释放的能量来发电
B．核能是可再生能源
C．核电站可能会造成核污染，所以不要发展核电事业
D．核能来自太阳
6．如图所示，不计动滑轮与绳的重力以及之间的摩擦，在水平拉力F的作用下，物体M以0.5m/s的速度向左匀速直线运动，弹簧测力计的示数为20N，则下列说法中错误的是（　　）

A．M受到地面的摩擦力为20N
B．动滑轮移动的速度是1m/s
C．拉力F的功率为10W
D．M受到的重力与地面对M的支持力是一对平衡力
7．明朝宋应星所著《天工开物》是中国古代一部综合性的科学技术著作。如图所示的“试弓定力”就出自其中，下列力是一对平衡力的是（　　）

A．弓的重力与秤砣的重力
B．秤砣的重力与所挂重物的重力
C．杆秤对弓的拉力与弓的重力
D．弓对重物的拉力与所挂重物的重力

二、填空题
8．小明发现体温计的玻璃泡内常装水银，这是因为水银的______小，相同条件下温度变化明显；测体温时，细玻璃管中液面升高，此时温度计的内能______，这是用______的方法改变了物体的内能。

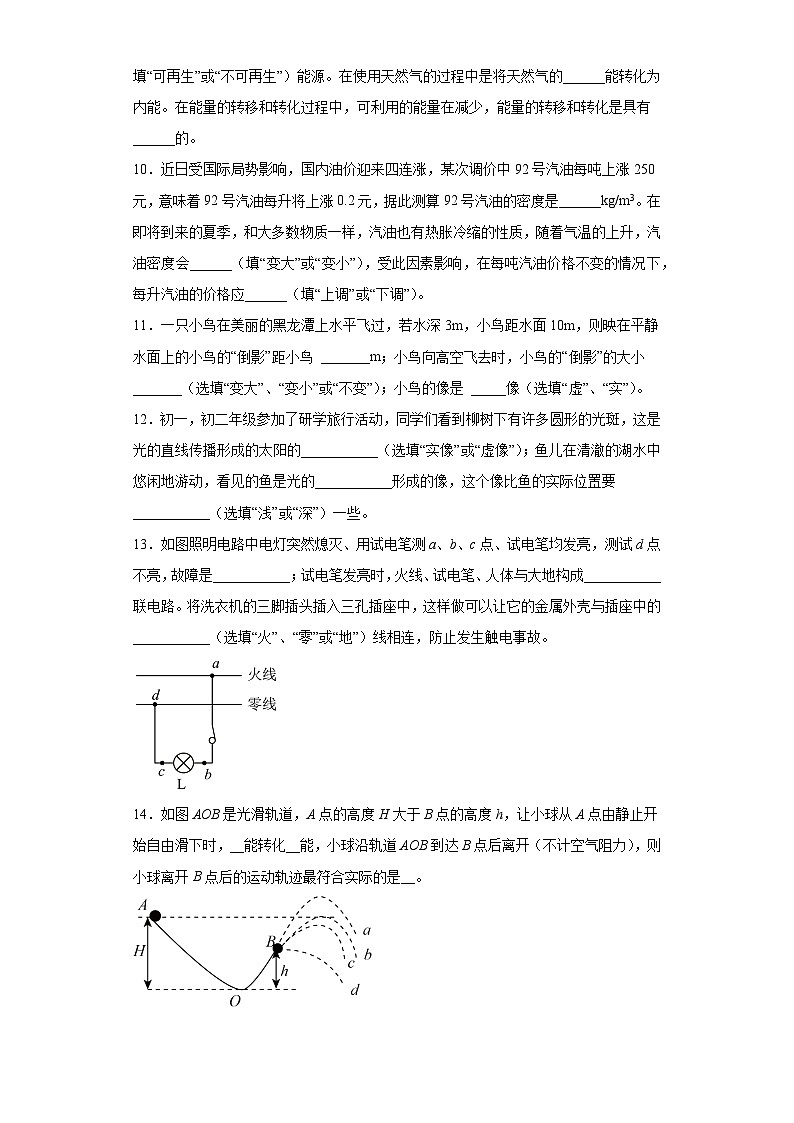

9．随着国家对于能源多样性的开发，天然气已进入了很多家庭。天然气是______（选填“可再生”或“不可再生”）能源。在使用天然气的过程中是将天然气的______能转化为内能。在能量的转移和转化过程中，可利用的能量在减少，能量的转移和转化是具有______的。
10．近日受国际局势影响，国内油价迎来四连涨，某次调价中92号汽油每吨上涨250元，意味着92号汽油每升将上涨0.2元，据此测算92号汽油的密度是______kg/m3。在即将到来的夏季，和大多数物质一样，汽油也有热胀冷缩的性质，随着气温的上升，汽油密度会______（填“变大”或“变小”），受此因素影响，在每吨汽油价格不变的情况下，每升汽油的价格应______（填“上调”或“下调”）。
11．一只小鸟在美丽的黑龙潭上水平飞过，若水深3m，小鸟距水面10m，则映在平静水面上的小鸟的“倒影”距小鸟 _______m；小鸟向高空飞去时，小鸟的“倒影”的大小 _______（选填“变大”、“变小”或“不变”）；小鸟的像是 _____像（选填“虚”、“实”）。
12．初一，初二年级参加了研学旅行活动，同学们看到柳树下有许多圆形的光斑，这是光的直线传播形成的太阳的___________（选填“实像”或“虚像”）；鱼儿在清澈的湖水中悠闲地游动，看见的鱼是光的___________形成的像，这个像比鱼的实际位置要___________（选填“浅”或“深”）一些。
13．如图照明电路中电灯突然熄灭、用试电笔测a、b、c点、试电笔均发亮，测试d点不亮，故障是___________；试电笔发亮时，火线、试电笔、人体与大地构成___________联电路。将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的___________（选填“火”、“零”或“地”）线相连，防止发生触电事故。

14．如图AOB是光滑轨道，A点的高度H大于B点的高度h，让小球从A点由静止开始自由滑下时，__能转化__能，小球沿轨道AOB到达B点后离开（不计空气阻力），则小球离开B点后的运动轨迹最符合实际的是__。


三、作图题
15．如图所示，是同学们研究“影响滑动摩擦力的因素”的实验装置，当用力F水平拉动物体A下面的木板时，请画出物体A所受的摩擦力和支持力的示意图。

16．如图所示，水平台上光源S发出的一条光线经竖直放置的平面镜反射后，再经凸透镜折射后，平行于凸透镜的主光轴射出。请在图中画出光源S，并完成光路图。

17．如图所示，请用笔画线代替导线，将实物图补充完整，要求：
①根据电流方向和小磁针的指向在图中画出螺线管的绕线方向；
②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。


四、填空题
18．如图1所示，木块的长度为__________cm，如图2所示体温计的示数是__________℃。

19．如图是“探究水沸腾时温度变化的特点”的实验中根据实验数据绘制的水的温度随加热时间变化的图像，可知本实验中水的沸点为__________℃，由此可知此地大气压比1标准大气压更__________（选填“高”或“低”）。


五、实验题
20．小明想知道消毒酒精的密度，用如图所示的家用电子秤、玻璃杯，注射器等进行测量：给玻璃杯中倒入适量酒精，测得玻璃杯和酒精的总质量为109.4g；用注射器从玻璃杯中抽取部分酒精，如图所示，其体积为_________m3；剩余酒精和玻璃杯的总质量为92.2g。则酒精的密度为__________g/cm3。测量结束整理器材时，小明发现电子秤显示的剩余酒精和玻璃杯的总质量减小为91.9g，其原因是酒精易__________（填物态变化名称）。

21．在“探究杠杆的平衡条件”实验中：

（1）实验前，杠杆静止在图甲所示的位置，此时杠杆______（选填“平衡”或“不平衡”）；为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向______（选填“左”或“右”） 调节，若改为调节杠杆左端的平衡螺母，则向______调节也能使杠杆在水平位置平衡；
（2） 图乙中，在A点挂3个钩码，要使杠杆在水平位置平衡，应在B点挂______个相同的钩码；杠杆平衡后，在A、B 两点下方同时附加一个相同的钩码，则杠杆______（选填“左端下沉"、“右端下沉”或“仍保持原状”）；
（3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在C点竖直向上拉杠杆，使杠杆在水平位置平衡；当弹簧测力计从图丙位置转到图丁位置时，其示数会______（选填“变大”、“不变”或 “变小”），原因是______。
22．小亮利用如图甲所示的电路测量未知电阻的阻值。

（1）若要求滑动变阻器的滑片在B端时，其接入电路的阻值最大，请在图甲中以笔画线代替导线完成实验电路的连接；( )
（2）如图乙所示，闭合开关S，发现电压表和电流表示数均为0，小亮利用另一只完好的电压表进行检测，把电压表分别接在ab之间、bc之间和bd之间，电压表示数均接近电源两端的电压；接在ad之间，电压表示数为0，如果导线完好且连接无误，只有一个元件有故障，该元件是___________；
（3）排除电路故障后，闭合开关S，调节滑动变阻器接入电路中的电阻值，当电压表示数为2.5V时，电流表的示数如图丙所示，此时电路中电流的测量值为___________A，则未知电阻Rx的电阻测量值为___________Ω；
（4）小亮又设计了一种方案，也测出了Rx的电阻值，电路图如图丁所示。R0为阻值已知的定值电阻，电源两端的电压恒定但大小未知。测量步骤如下：
①当开关S1、S2都闭合时，电流表示数为I1；
②当开关___________时，电流表示数为I2；
③待测电阻Rx=___________。（用已知量和测出的物理量的符号表示）

六、计算题
23．氢能源具有清洁、高效、可持续以及资源丰富的特点。如图为某氢能科技有限公司的氢能源环卫车。已知c水=4.2×103J/（kg·℃），q氢=1.4×108J/kg。求：
（1）质量为0.9kg的氢燃料完全燃烧放出的热量；
（2）若这些热量的80%被水吸收，水温从10℃升高到90℃，水的质量为多少？
（3）氢能源环卫车以42kW的恒定功率匀速行驶，燃烧0.9kg的氢燃料能让该车匀速行驶25min，该车发动机的热机效率为多少？

24．如图所示是某种多功能炖锅的简化电路图。R1、R2是两个电热丝，S2是单刀双掷开关。通过开关S1和S2的闭合、断开的组合，实现高、中、低三挡加热。多功能炖锅的相关参数见表。求：
电源电压/V
低温挡功率/W
中温挡功率/W
高温挡功率/W
220
275
550
1100
（1）两个开关分别处于什么状态时，炖锅电路处于低温挡？并说明理由。
（2）炖锅处于低温挡工作6min消耗多少电能？
（3）电热丝R2的阻值是多少？


七、实验题
25．利用图所示的装置进行电与磁的相关实验。

（1）若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与___________（选填“2”或“3”）接通。其中___________（选填“扬声器”或“动圈式话筒”）工作过程与该原理相同。为使观察到的现象更明显，导体ab应选择 ___________（选填“空心铜管”或“实心铜棒”）；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在如图所示位置沿竖直方向上下运动，灵敏电流计指针___________（选填“会”或“不会”）发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵敏电流计的指针向右偏转，可以___________（填字母）；
A．将磁体的磁极对调，导体ab向左运动；
B．保持磁体不动，导体ab向左运动；
③为使灵敏电流计的指针偏转角度更大，可以___________（写出一种方法即可）。

八、综合题
26．半导体二极管
半导体二极管主要由P型半导体、N型半导体、接线端、外壳组成，其结构及对应的电路符号如图甲、乙所示。二极管具有单向导电性，当二极管两端加正向电压时，电流从正接线端流进二极管时，二极管导通，相当于一根导线，必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，只有当正向电压达到某一数值（锗管约为0.1V，硅管约为0.5V）以后，二极管才能真正导通，导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V）。而电流负接线端流入时，二极管断路，实际上不会有电流通过。

（1）如图丙，已知电源电压为3V，则开关S闭合后，灯泡L _____（能/不能）发光，电压表的示数为 _____V；
（2）如图丁所示，将一个锗材料二极管、电阻R和电流表串联接入电路中，电源电压恒为3V不变，电阻R1＝30Ω。开关S闭合后，电流表有示数，电压表的示数为 _____V，电流表示数为 _____A；
（3）科研人员利用P型元件和N型元件串联，如图戊所示，当电流通过时，P、N型材料的两端会产生温度差（珀尔帖效应），从而制成了电脑的散热器，如图所示，在电流方向由N流向P的地方吸热，而在电流方向从P流向N的地方放热。如图相当于一个 _____联电路，靠近电脑发热体（CPU）的是图中 _____（上方/下方）的陶瓷片。
27．如图甲所示是我国自主研发的一款油电混合动力汽车。该混合动力汽车启动时，内燃机不工作，车内蓄电池输出能量；当高速行驶或蓄电池储存电能过低时，内燃机启动，既可以向车轮输出能量，同时又可以向蓄电池充电。为了保护蓄电池，当电池使用到剩下最大容量的20%停止供电。在某次测试中，司机驾驶该车在平直公路上以50km/h的速度匀速行驶1h，观察仪表盘发现这段时间内燃机消耗燃油10kg，蓄电池储存的能量由最大值的30%增大至最大值的80%。该车行驶时所受阻力f和车速v的关系如图丙所示，该汽车的某些参数如表所示。（燃油热值q＝4.0×107J/kg）
电机
电池
整车
输出最大功率/kW
输出电压/V
最大容量/J
质量/t
90
300
1.2×108
1
（1）该混合动力汽车的内燃机是一台单缸四冲程汽油机，如图乙所示是汽油机的 ________冲程，此时活塞 _____（选填“向上”或“向下”）运动；
（2）在测试过程中，该车克服阻力做的功是 ___________J，蓄电池储存的能量增加了 _________J，汽车的能量利用率为 _________%；
（3）若只用蓄电池提供动力且假设电能全部转化为机械能，该车在蓄电池充满电的情况下以25km/h最多可行驶 _________km。


参考答案：
1．D
【详解】A．某同学身高约为1.62m=16.2dm，故A不符合题意；
B．某同学骑自行车上学的平均速度约为5m/s，故B不符合题意；
C．舒适的洗澡水温度约为40℃，故C不符合题意；
D．人步行的速度约为

故D符合题意。
故选D。
2．B
【详解】ABC．用丝绸摩擦过的玻璃棒带正电，当它接触到验电器的金属小球的时候，金属小球的电子会被吸引到玻璃棒上，从而验电器金属箔失去电子而带正电；因为同种电荷相互排斥，金属箔会张开；故A、C项错误，B项正确；
D．金属中能够自由移动的是自由电子，自由电子向上移动，所以瞬时电流的方向为向下，故D项错误。
故选B。
3．D
【详解】A．一般情况下，固体传声速度大于液体传声速度，液体传声速度大于气体传声速度，声音在空气中传播速度小于在水中的传播速度，故A错误；
B．蝙蝠飞行时会发出超声波，声波碰到障碍物或者昆虫时会发射回来，根据回声到来的方位和时间，蝙蝠可以确定目标的位置，因此蝙蝠利用超声波探测飞行中的障碍物和发现昆虫，故B错误；
C．声音能够传递信息，也能够传递能量，比如外科医生可以利用超声波振动除去人体内的结石，故C错误；
D．在教学楼周围植树是在传播过程中减弱噪声，减少对同学们在教室内学习的干扰，故D正确。
故选D。
4．A
【详解】A．霜是固态的小冰晶，是空气中的水蒸气遇冷快速放热，由气态直接变为固态所形成的，属于凝华现象，故A正确；
B．雾是因为空气中的水蒸气上升时遇到冷空气，形成了小水滴后漂浮在空中的一种现象，水蒸气由气态变为液态，属于液化现象，此过程会放出热量，故B错误；
C．由于清晨温度比较低，露是液态的，露是由空气中的水蒸气遇冷形成的，物体由气态变为液态的过程叫液化，此过程会放出热量，故C错误；
D．雪是固态，雪由空气中的水蒸气遇冷快速形成的，物体由气态直接变为固态的过程叫做凝华，此过程中会放出热量，故D错误。
故选A。
5．A
【详解】A．核裂变释放的能量可在核电站的发电，故A正确；
B．核燃料是有限的，所以核能是不可再生能源，故B错误；
C．核电站虽然存在核污染的可能，但对环境污染小，不会污染大气，所以核能是清洁能源，且核电效益好，所以我国可以发展核电事业。故C错误；
D．核能是来自原子核的分裂或结合释放的能量，不是来自太阳，故D错误。
故选A。
6．B
【详解】A．弹簧测力计的示数为20N，即绳子对弹簧测力计的拉力为20N，因同一根绳子各处的拉力大小相同，所以绳子对物体M的拉力也为20N；物体M向左匀速直线运动，其受到的拉力和摩擦力是一对平衡力，所以M受到地面的摩擦力
f=F拉=20N
方向与物体运动方向相反，即水平向右，故A正确，不符合题意；
B．不计滑轮重，绳重及滑轮装置摩擦，由图知，动滑轮上的绳子段数n=2，且拉力F作用在动滑轮轴上，费力但省一半的距离，所以动滑轮水平桌面上运动的速度是物体M运动速度的，即绳端速度

故B错误，符合题意；
C．不计动滑轮与绳之间的摩擦和重力，由图知，拉力F作用在动滑轮轴上，与右侧两段绳子的拉力平衡，则拉力F的大小
F=2F示=2×20N=40N
拉力F的功率
P=Fv拉力端=40N×0.25m/s=10W
故C正确，不符合题意；
D．M受到的重力与地面对M的支持力大小相同、方向相反、在同一直线上、作用在同一个物体上，所以二力是一对平衡力，故D正确，不符合题意。
故选B。
7．D
【详解】A．弓的重力与秤砣的重力没有作用在同一物体上，故不是一对平衡力，故A不符合题意；
B．秤砣的重力与所挂重物的重力没有作用在同一的物体上，故不是一对平衡力，故B不符合题意；
C．由图知，杆秤对弓的拉力与弓的重力，力的大小不同，故不是一对平衡力，故C不符合题意；
D．弓对重物的拉力与所挂重物的重力满足大小相等、方向相反、作用在一条直线上、作用在一个物体上，则弓对重物的拉力与重物的重力是一对平衡力，故D符合题意。
故选D。
8． 比热容 增大 热传递
【详解】[1]体温计的玻璃泡内常装水银，这是因为水银的比热容小，与其它相同质量的不同种物质相比，吸收或放出相同的热量时，温度升高或降低的多，温度变化明显。
[2][3]改变物体内能的方法是做功和热传递。测体温时，玻璃泡吸收热量，细玻璃管中液面升高，温度计的内能增大，这是通过热传递的方法改变了物体的内能。
9． 不可再生 化学 方向性
【详解】[1]天然气在地球上的储量是有限的，所以天然气属于不可再生能源。
[2]天然气燃烧时，将天然气的化学能转化为内能。
[3]能量的转化和转移都是有方向性的，例如在热传递过程中，内能只能从高温物体转移到低温物体，不能相反，否则就会引起其它的变化而消耗别的能量。
10． 0.8×103 变小 下调
【详解】[1]某次调价中92号汽油每吨上涨250元，意味着92号汽油每升将上涨0.2元，据此测算92号汽油的密度是

[2][3]在即将到来的夏季，和大多数物质一样，汽油也有热胀冷缩的性质，随着气温的上升，汽油的质量不变，体积变大，密度会变小；受此因素影响，在每吨汽油价格不变的情况下，由于汽油的体积变大了，每升汽油的价格应下调。
11． 20 不变 虚
【详解】[1]已知小鸟距水面10m，像到水面的距离也是10m，所以“倒影”距小鸟为

[2][3]由于物体在平面镜中所成的像是虚像，像和物体的大小相等，所以不管小鸟向上飞还是向下俯冲，像始终和物体等大，因此若俯冲入水过程中，小鸟所成的像大小将不变。
12． 实像 折射 浅
【详解】[1]同学们看到柳树下有许多圆形的光斑，是太阳光线经过树叶缝隙成的实像。
[2]鱼儿在清澈的湖水中悠闲地游动，看见的鱼是光经过水与空气折射形成的虚像。
[3]看到的鱼在折射光线的延长线上，由于空气中的折射角大于水中的入射角，因此看到的鱼的这个像比鱼的实际位置要浅。
13． cd段断路 串 地
【详解】[1]用试电笔测a、b、c点、试电笔均发亮，测试d点不亮，说明a、b、c点均与火线相连，ac段连接完好； d点与火线断开，则故障是cd段断路。
[2]试电笔发亮时，火线、试电笔、人体与大地串联，构成闭合回路。
[3]洗衣机带金属外壳，将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的底线相连，防止发生触电事故。
14． 重力势 动 c
【分析】分析题意知，小球运动过程中机械能守恒。根据机械能守恒定律，确定小球离开B点后的最高高度应稍低于A点的高度。
【详解】[1][2]小球从光滑轨道由静止自由滑下时，高度变小，而速度变大，整个过程质量不变，所以是重力势能转化为动能。
[3]由题意可知，不计空气阻力，轨道又是光滑的，没有摩擦力，小球只在重力作用下运动，机械能守恒；小球离开B点后做斜抛运动，当达到最高点时速度沿水平方向，由机械能守恒定律得，则a种运动轨迹不符合实际，因为a种轨迹的最高点高于A点，即最高点时的机械能大于A点；b种运动轨迹的最高点与A点相同，但其最高点有水平方向的动能，则此时最高点的机械能也大于A点的机械能，那么小球离开B点后的最高高度应稍低于A点，所以b种运动轨迹不符合实际，c符合实际；而小球离开B点时有斜向上的速度，所以应是向上冲出的，所以d种轨迹不符合实际。
15．
【详解】摩擦力的方向跟物体相对运动的方向相反，因为木块A相对于木板向右滑动，所以，木块A所受摩擦力方向水平向左，支持力的方向垂直于接触面竖直向上，则物体A所受的摩擦力和支持力如图所示：

16．
【详解】根据通过焦点的光线经凸透镜折射后将平行于主光轴，画出凸透镜的入射光线，与平面镜相交，这条光线也是S发出的经平面镜反射后的光线，反向延长经平面镜的反射光线，与水平台的延长线交于点S'为水平台上光源S的像点，再根据像与物关于平面镜对称画出光源S，连接S与平面镜入射点的连线为入射光线，如图所示：

17．
【详解】由图可知小磁针的N极指向左，则由磁极间的相互作用规律可知，通电螺线管的右端为S极，其左端为N极。根据安培定则可知，电流由螺线管的右前方流入，左后方流出，则螺线管的绕线方向如下。滑动变阻器的滑片向右端滑动时，通电螺线管的磁性减弱，说明电路中的电流变小，滑动变阻器接入电路的电阻变大，所以应将变阻器的左下接线柱接入电路中，如图所示。


18． 1.52 36.6
【详解】[1]由图得，刻度尺的分度值为0.1cm，木块的左端对准6.00cm处，右端对准7.52cm处，长度是

[2]体温计每一个大格代表1℃，每一个小格代表0.1℃，体温计的读数36.6℃。
19． 98 低
【详解】[1]由图可知，水在第2min开始沸腾，沸腾时，不断吸收热量，温度保持98℃不变，所以本实验中水的沸点是98℃。
[2]液体的沸点与液体表面上方的气压有关，气压越低，沸点越低。实验中水的沸点小于一个标准气压下水的沸点100℃，由此可知此地大气压比一标准大气压低。
20． 2×10﹣5 0.86 汽化
【详解】[1][2]根据注射器中活塞的位置，可以读出注射器吸入酒精的体积为


抽入注射器中酒精的质量为


酒精的密度为


[3]玻璃杯是敞口的，酒精在常温下非常容易汽化，所以杯中酒精的质量减小了。
21． 平衡 右 右 4 左端下沉 变大 阻力和阻力臂不变，动力臂变小，动力变大
【详解】（1）[1]当杠杆静止不动或匀速转动时，杠杆达到平衡状态。图甲中杠杆静止，此时杠杆平衡。
[2][3]由图可知，杠杆左低右高，应调节两端的平衡螺母都向右移动，直至杠杆在水平位置平衡。
（2）[4]设每个钩码重为G，每格长度为l，B点的钩码个数为n，根据杠杆的平衡条件
3G·4l=nG·3l
解之可得：n=4。
[5]在A、B 两点下方同时附加一个相同的钩码，则
4G·4l>5G·3l
此时杠杆左端下沉。
（3）[6][7]当弹簧测力计从图丙位置转到图丁位置时，阻力和阻力臂不变，动力臂变小，根据杠杆的平衡条件可知，动力会变大。
22． 滑动变阻器 0.5 5 S2闭合、S1断开
【详解】（1）[1]要求滑动变阻器的滑片在B端时，其接入电路的阻值最大，即滑片在B端时是远离下接线柱的，故滑动变阻器串联在电路中时，应该接下接线柱A。如图所示

（2）[2]闭合开关S，电流表示数为0，说明电路中没有电流通过，则故障类型为断路，小亮电压表分别接在ab之间、bc之间和bd之间，电压表有示数，说明与电压表并联部分是通路的；接在ad之间，电压表示数为0说明ad之间断路，因导线完好且连接无误，只有一个元件有故障，则故障只能是滑动变阻器断路。
（3）[3][4]如图丙所示，电流表选择的是分度值为0.02A的小量程，其示数为0.5A，则根据的变形公式可得未知电阻Rx的阻值

（4）[5][6]R0为阻值已知的定值电阻，步骤①中开关S1、S2都闭合时，未知电阻Rx与定值电阻R0并联，电流表测干路电流，读出示数为I1；因为开关S2必须闭合，所以步骤②中应该是：开关S2闭合、S1断开，此时只有未知电阻Rx在电路中，读出电流表示数为I2，由知有

根据并联电路电流关系可得定值电阻R0通过的电流

根据可得定值电阻R0的电压

根据并联电路电压关系则有

即

故未知电阻Rx的阻值

23．（1）1.26×108J；（2）300kg；（3）50%
【详解】解：（1）质量为0.9kg的氢燃料完全燃烧放出的热量
Q放=m氢q氢=0.9kg×1.4×108J/kg=1.26×108J
（2）根据题意可知，水吸收的热量
Q吸=80%Q放=80%×1.26×108J=1.008×108J
由Q吸=cmΔt可知，水的质量

（3）由可知，氢能源环卫车所做的有用功
W=Pt=42×1000W×25×60s=6.3×107J
该车发动机的热效率

答：（1）质量为0.9kg的氢燃料完全燃烧放出的热量为1.26×108J；
（2）若这些热量的80%被水吸收，水温从10℃升高到90℃，水的质量为300kg；
（3）该车发动机的热效率为50%。
24．（1）当S1断开，S2连接触点1时，炖锅电路处于低温挡；（2）0.0275kW·h；（3）88Ω
【详解】解：（1）当S1断开，S2连接触点1时，R1和R2串联，此时电路中的总电阻最大，由可知，此时的功率是最小的，为低温挡；当S1闭合，S2连接触点2时，R1和R2并联，根据并联电路的电阻关系可知，此时电路的总电阻是最小的，由可知，此时的功率是最大的，为高温挡；当S1闭合，S2连接触点1时，只有R1工作，为中温挡。
（2）炖锅处于低温挡工作6min，消耗的电能为
W=P低t=0.275kW×0.1h=0.0275kW·h
（3）当S1闭合，S2连接触点2时，R1和R2并联，根据并联电路的电阻关系可知，此时电路的总电阻是最小的，根据可知，此时的功率是最大的，为高温挡；当S1闭合，S2连接触点1时，只有R1工作，为中温挡；根据并联不相互影响，高温挡功率
P高=P1＋P2=1100W
中温挡P1=550W；R2的功率
P2=P高−P1=1100W−550W=550W
电热丝R2的阻值

答：（1）当S1断开，S2连接触点1时，炖锅电路处于低温挡；
（2）炖锅处于低温挡工作6min，消耗的电能0.0275kW·h；
（3）电热丝R2的阻值是88Ω。
25． 3 扬声器 空心铜管 不会 B 增大导体运动速度/更换磁性更强的磁体
【详解】（1）[1]若利用该装置探究“通电导体在磁场中受力”，电路中要有电流，应将开关的接线柱1与3接通。
[2]扬声器利用通电导体在磁场中受力工作，动圈式话筒利用电磁感应现象工作。
[3]为使观察到的现象更明显，导体ab应选择空心铜管，质量较小，运动状态比较容易改变。
（2）[4] ①让悬挂的导体ab在如图所示位置沿竖直方向上下运动，导体ab没有切割磁感线，电路中不会产生感应电流，灵敏电流计指针不会发生偏转。
[5]②A．将磁体的磁极对调，导体ab向左运动，磁场方向与导体切割磁感线方向同时改变，感应电流的方向不变，电流计偏转方向不变，故A不符合题意；
B．保持磁体不动，导体ab向左运动，只改变导体切割磁感线方向，感应电流的方向改变，电流计偏转方向改变，故B符合题意。
故选B。
[6]③为使灵敏电流计的指针偏转角度更大，可以增大导体运动速度（或更换磁性更强的磁体），增大电路中产生的感应电流。
26． 不能 3 0.3 0.09 串 下方
【详解】（1）[1][2]由甲图可见，电流从二极管的“-”极流进，从“+”极流出，此时二极管断路，因此开关闭合后灯泡不能发光，但电压表的两端与电源的两端相连，故电压表的示数为3V。
（2）[3][4]由题意知，当电路中由电流时，锗管两端的电压约为0.3V，由串联电路电流的规律知，电阻R1两端的电压为

电路的电流为

故电流表的示数为0.09A。
（3）[5][6]由图可知，此图相当于一个串联电路，靠近上面陶瓷片的电流方向是由P→N，靠近下面陶瓷片的电流方向是由N→P，由于在电流方向是P→N的地方放热，因此上端应是半导体元件放热的地方，在上方电流方向是N→P的地方吸热，因此电脑发热体在下方。
27． 做功 向下 1.07×108 6×107 41.75
89.6
【详解】（1）[1] [2] 由图可知，进气门和排气门都关闭，火花塞点火，活塞向下运动，由此可知此冲程是做功冲程。
（2）[3]由图丙和正比例函数知识可得

当v=50km/h时，摩擦力为

汽车匀速行驶1h通过的路程
s=vt=50km/h×1h=50km=5×104m
在测试过程中，该车克服阻力做的功为

[4]由于汽车行驶时，蓄电池储存的能量由最大值的30%增大至最大值的80%，所以蓄电池增加储存的电能
W电=(80%-30%)×1.2×108J=6×107J
[5]10kg汽油完全燃烧放出的热量
Q放=mq=10kg×4.0×107J/kg=4.0×108J
汽车的能量利用率

（3）[6]为了保护蓄电池，当电池使用到剩下最大容量的20%停止供电。所以牵引力做的功
W′=(1-20%)E最大容量=(1-20%)×1.2×108 J=9.6×107J
车速为25km/h时，阻力大小

此时牵引力大小

汽车在电池充满电的情况下以25km/h最多可行驶的路程
