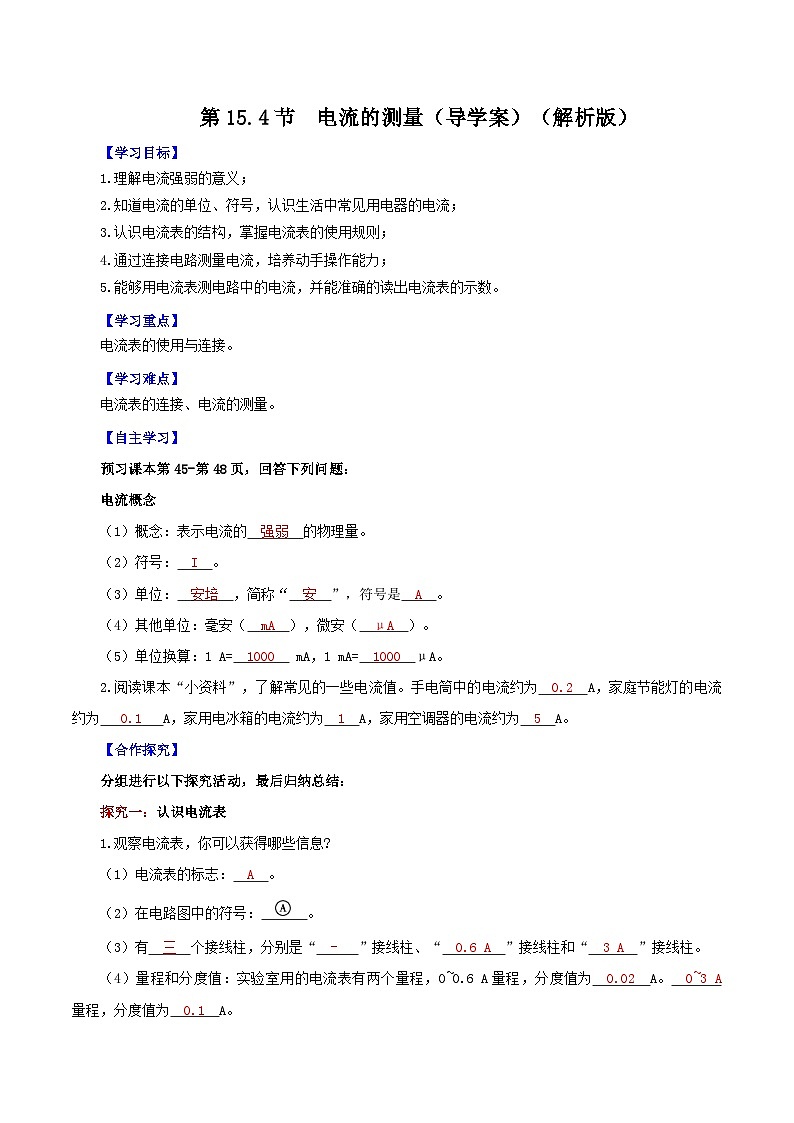

    第15.4节 电流的测量(导学案)(解析版)
    【学习目标】
    1.理解电流强弱的意义;
    2.知道电流的单位、符号,认识生活中常见用电器的电流;
    3.认识电流表的结构,掌握电流表的使用规则;
    4.通过连接电路测量电流,培养动手操作能力;
    5.能够用电流表测电路中的电流,并能准确的读出电流表的示数。
    【学习重点】
    电流表的使用与连接。
    【学习难点】
    电流表的连接、电流的测量。
    【自主学习】
    预习课本第45-第48页,回答下列问题:
    电流概念
    (1)概念:表示电流的 强弱 的物理量。
    (2)符号: I 。
    (3)单位: 安培 ,简称“ 安 ”,符号是 A 。
    (4)其他单位:毫安( mA ),微安( μA )。
    (5)单位换算:1 A= 1000  mA,1 mA= 1000 μA。
    2.阅读课本“小资料”,了解常见的一些电流值。手电筒中的电流约为 0.2 A,家庭节能灯的电流约为  0.1  A,家用电冰箱的电流约为 1 A,家用空调器的电流约为 5 A。
    【合作探究】
    分组进行以下探究活动,最后归纳总结:
    探究一:认识电流表
    1.观察电流表,你可以获得哪些信息?
    (1)电流表的标志: A 。
    (2)在电路图中的符号:  。
    (3)有 三 个接线柱,分别是“ -  ”接线柱、“ 0.6 A ”接线柱和“ 3 A ”接线柱。
    (4)量程和分度值:实验室用的电流表有两个量程,0~0.6 A量程,分度值为 0.02 A。 0~3 A  量程,分度值为 0.1 A。

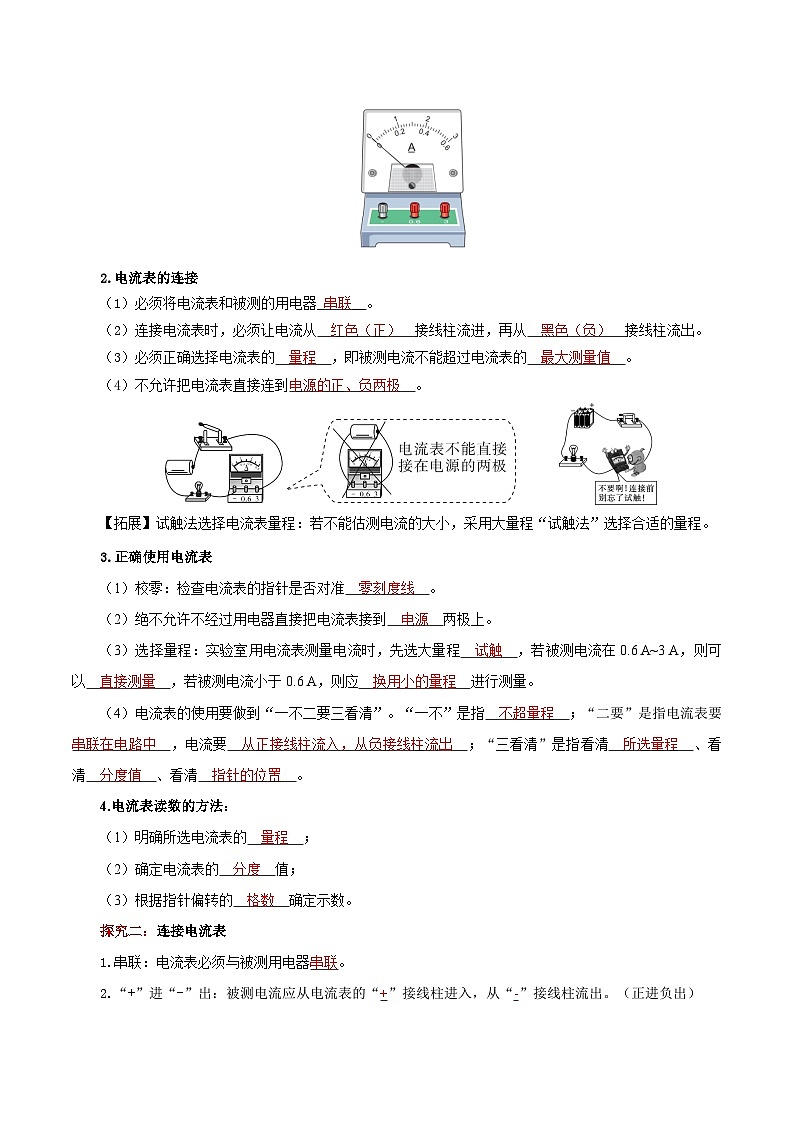

    2.电流表的连接
    (1)必须将电流表和被测的用电器_串联__。
    (2)连接电流表时,必须让电流从 红色(正) 接线柱流进,再从 黑色(负) 接线柱流出。
    (3)必须正确选择电流表的 量程 ,即被测电流不能超过电流表的 最大测量值 。
    (4)不允许把电流表直接连到电源的正、负两极 。

    【拓展】试触法选择电流表量程:若不能估测电流的大小,采用大量程“试触法”选择合适的量程。
    3.正确使用电流表
    (1)校零:检查电流表的指针是否对准 零刻度线 。
    (2)绝不允许不经过用电器直接把电流表接到 电源 两极上。
    (3)选择量程:实验室用电流表测量电流时,先选大量程 试触 ,若被测电流在0.6 A~3 A,则可以 直接测量 ,若被测电流小于0.6 A,则应 换用小的量程 进行测量。
    (4)电流表的使用要做到“一不二要三看清”。“一不”是指 不超量程 ;“二要”是指电流表要 串联在电路中 ,电流要 从正接线柱流入,从负接线柱流出 ;“三看清”是指看清 所选量程 、看清 分度值 、看清 指针的位置 。
    4.电流表读数的方法:
    (1)明确所选电流表的 量程 ;
    (2)确定电流表的 分度 值;
    (3)根据指针偏转的 格数 确定示数。
    探究二:连接电流表
    1.串联:电流表必须与被测用电器串联。
    2.“+”进“-”出:被测电流应从电流表的“+”接线柱进入,从“-”接线柱流出。(正进负出)

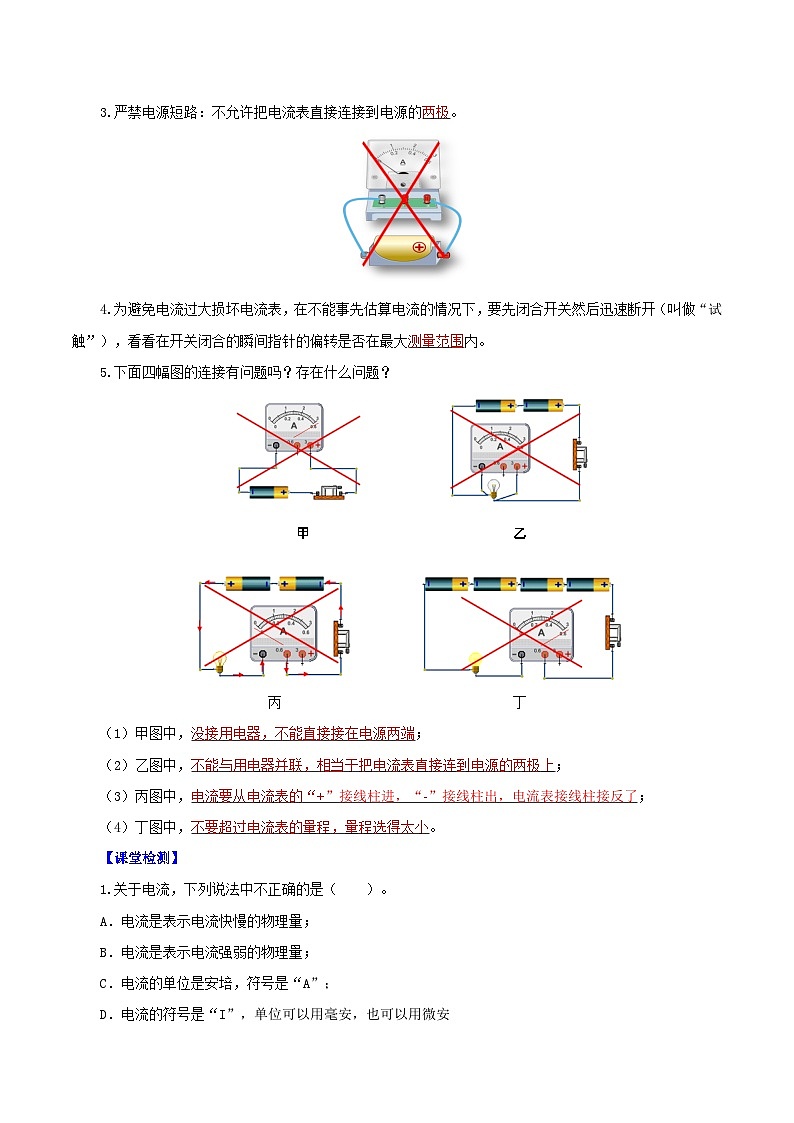

    3.严禁电源短路:不允许把电流表直接连接到电源的两极。

    4.为避免电流过大损坏电流表,在不能事先估算电流的情况下,要先闭合开关然后迅速断开(叫做“试触”),看看在开关闭合的瞬间指针的偏转是否在最大测量范围内。
    5.下面四幅图的连接有问题吗?存在什么问题?

    甲 乙

    丙 丁
    (1)甲图中,没接用电器,不能直接接在电源两端;
    (2)乙图中,不能与用电器并联,相当于把电流表直接连到电源的两极上;
    (3)丙图中,电流要从电流表的“+”接线柱进,“-”接线柱出,电流表接线柱接反了;
    (4)丁图中,不要超过电流表的量程,量程选得太小。
    【课堂检测】
    1.关于电流,下列说法中不正确的是( )。
    A.电流是表示电流快慢的物理量;
    B.电流是表示电流强弱的物理量;
    C.电流的单位是安培,符号是“A”;
    D.电流的符号是“I”,单位可以用毫安,也可以用微安
    【答案】A。
    【解析】电流是表示电流强弱的物理量,故A错误,B正确;电流的符号是“I”,国际单位安培,符号是“A”,单位可以用毫安,也可以用微安,故CD正确。选A。
    2.下列关于常见的家用电器正常工作时所通过的电流大小的说法中,合理的是( )。
    A.收音机约2A B.电冰箱约为1A C.手电筒约0.02A D.台灯约3A
    【答案】B。
    【解析】 A: 收音机约0.01A;B:电冰箱约为1A;C:手电筒约0.01A;D: 台灯约0.1A。
    3.下列电器的工作电流最接近0.1A的是( )。
    A.家用电冰箱 B.家用空调器 C.普通计算器 D.普通照明灯
    【答案】 D。
    【解析】 家用电冰箱的电流约为1A;家用空调器的电流约为5A;普通照明灯的电流约为0.1A。
    4.如图是连入某电路的电流表的读数,读数正确的是( )。
    A. 0.32A B.1.6A C.0.26A D.1.52A

    【答案】B。
    【解析】从图中可以看出,接入电路的为0-3A的量程,分度值为0.1A。所以应读取大量程表盘读数。
    5.关于电流表的使用,下列说法错误的是( )。
    A.使用前应检查指针是否指零;
    B.可以将两接线柱直接接到电源的两极上;
    C.若有两个量程,一般都先用大量程“试触”;
    D.接入电路时,应使电流从正接线柱流入,从负接线柱流出
    【答案】B。
    【解析】A选项检查看是否调零,C可以防止电流超量程而损坏电流表,D防止电流表反偏导致电流表损坏。B不能直接将两接线柱接到电源上。
    6.在使用电流表测量电流时,以下叙述中错误的是( )。
    A.必须使电流从“+”接线柱流入电流表 B.电流表要串联在被测电路上
    C.被测的电流不要超过电流表的量程 D.可以把电流表直接接在电源两极上
    【答案】D。
    【解析】A、必须使电流从“+”接线柱流进电流表,从“-”接线柱流出电流表,故A正确;
    B、电流表要串联在电路中,故B正确;
    C、被测电流不要超过电流表的量程,故C正确;
    D、电流表直接连在电源两极上,会烧坏电流表,故D错误。
    7.小明在做实验时,将电流表的正、负接线柱接反了,这样做会出现( )。
    A.电流表被烧坏 B.电流表的指针不动
    C.电流表的指针反向偏转 D.电流表的指针偏转过大
    【答案】C。
    【解析】电流表的正、负接线柱接反时指针反向偏转。
    8.如图所示的电路连接中会烧坏电流表的是( )。
    A.B.C.D.
    【答案】A。
    【解析】A、图中,电路发生了短路,电流表能直接接在电源的两极,会被烧坏。
    B、图中,电流表和L2串联,电流表测这个灯泡中的电流,不会被烧坏。
    C、图中,两灯串联,电流表串联在电路中,电流表测串联电路中的电流,不会被烧坏。
    D、图中,两灯并联,电流表串联在干路中,电流表测干路电流,不会被烧坏。
    9.小明要测量L1中电流大小,正确的电路图是( )。
    A.B.C.D.
    【答案】A。
    【解析】B测的是L2的电流;C测的是干路电流,即L1,L2电流之和;D电流表反接。
    10.如图所示的电路中,电流表测量的是( )。

    A.通过灯L1的电流;
    B.通过灯L2的电流;
    C.通过灯L1和灯L2的电流;
    D.以上三种都有可能
    【答案】B。
    【解析】开关闭合后,电流从电源正极开始分支,一路经过灯泡L2、电流表,另一路经过灯泡L1,然后两路汇合共同流向负极,因此两灯并联连接;电流表测量灯泡L2的电流。
    11.小伟在实验课上连接如图所示的电路,实验前他选用的器材均完好.则下列说法中正确的是( )。

    A.当开关S闭合后,灯L能发光,电流表有示数;
    B.当开关S闭合后,灯L不能发光,电流表示数为0;
    C.当开关S闭合后,灯L被烧坏,电流表示数为0;
    D.当开关S闭合后,灯L不能发光,电流很大超过了电流表的量程而烧坏电流表
    【答案】D。
    【解析】由电路图可知,灯泡与电流表并联接在电源两端;
    理想的电流表相当于一根导线,闭合开关后,电流表直接接在电源两端,电源被短路,电路电流很大,电流表与电源损坏,灯泡不发光,故选D。
    12.计算器中的电流很小,大约100μA,100μA= mA= A;雷电是一种常见的自然现象, 发生雷电时的电流高达2×105A,相当于 mA。空调是现代很多家庭必不可少的家用电器,某品牌家用空调工作时通过的电流约为( )
    A.5×102A B.50A C.5A D.0.5A
    【答案】0.1;1×10-4;2×108;C。
    【解析】100μA =100×10−3 mA =0.1mA, 100μA=100×10−6 A= 1×10−4 A,
    2×105A =2×105 ×103mA =2×108mA。
    13.写出下图中电流表的读数。

    【答案】0.18;0.52。
    【解析】从图中我们可以看出:接入电路的都为0-0.6A的量程,分度值为0.02A。所以我们读取指针在表盘 中下方对应的数字。
