第16.1节 电压（导学案）（原卷版）
【学习目标】
1．电压初步认识，知道电压的作用及电源是提供电压的装置；
2.知道电压的单位及其换算，记住干电池及家庭电路的电压值；
3．电压表认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压。
【学习重点】
练习使用电压表测量电压、电压表的使用规则。
【学习难点】
电压表的使用和连接。
【自主学习】
预习课本第55-第59页，回答下列问题：
一、电压

1.上图用水流类比电流，阀门类比开关，水轮机类比电灯，抽水机类比电源，那么，水位差（水压）类比 ，“水位差（水压）是形成水流的原因”类比“ 是形成电流的原因”，用“抽水机是提供水位差的装置”类比“ 是提供电压的装置”。 即：
抽水机
水压
水流

电源
电压
电流

由以上类比，归纳出：水的流动是因为有水压，电荷作定向移动是因为有 。
2.因此可知 是电路中形成了电流的原因， 的作用是使自由电荷定向移动形成电流； 是提供电压的装置。要在一段电路中产生电流，它的两端 就要有 。
3.电压的符号是 ，单位是 ，简称 ，单位符号是 ；在电压其它的常用单位中比伏特大的单位是 ，单位符号是 。比伏特小的单位是 ，单位符号是 。
4.换算关系：1 kV= V，1 mV= V ，1 μV= V。

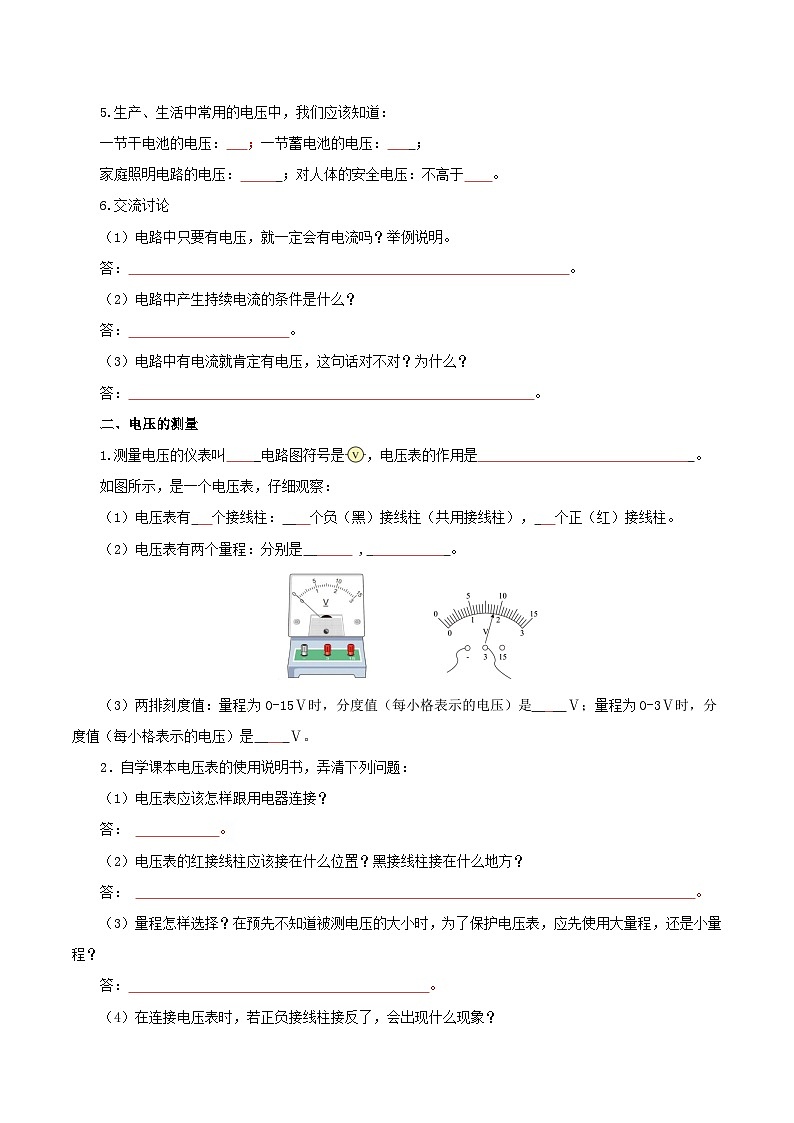

5.生产、生活中常用的电压中，我们应该知道：
一节干电池的电压：　 ；一节蓄电池的电压：　 ；
家庭照明电路的电压： ；对人体的安全电压：不高于 。
6.交流讨论
（1）电路中只要有电压，就一定会有电流吗？举例说明。
答： 。
（2）电路中产生持续电流的条件是什么？
答： 。
（3）电路中有电流就肯定有电压，这句话对不对？为什么？
答： 。
二、电压的测量
1.测量电压的仪表叫 _电路图符号是，电压表的作用是 。
如图所示，是一个电压表，仔细观察：
（1）电压表有 个接线柱： 个负（黑）接线柱（共用接线柱）， 个正（红）接线柱。
（2）电压表有两个量程：分别是 , 。

（3）两排刻度值：量程为0-15Ⅴ时，分度值（每小格表示的电压）是 Ⅴ；量程为0-3Ⅴ时，分度值（每小格表示的电压）是 Ⅴ。
2．自学课本电压表的使用说明书，弄清下列问题：
（1）电压表应该怎样跟用电器连接？
答： 。
（2）电压表的红接线柱应该接在什么位置？黑接线柱接在什么地方？
答： 。
（3）量程怎样选择？在预先不知道被测电压的大小时，为了保护电压表，应先使用大量程，还是小量程？
答： 。
（4）在连接电压表时，若正负接线柱接反了，会出现什么现象？
答： 。

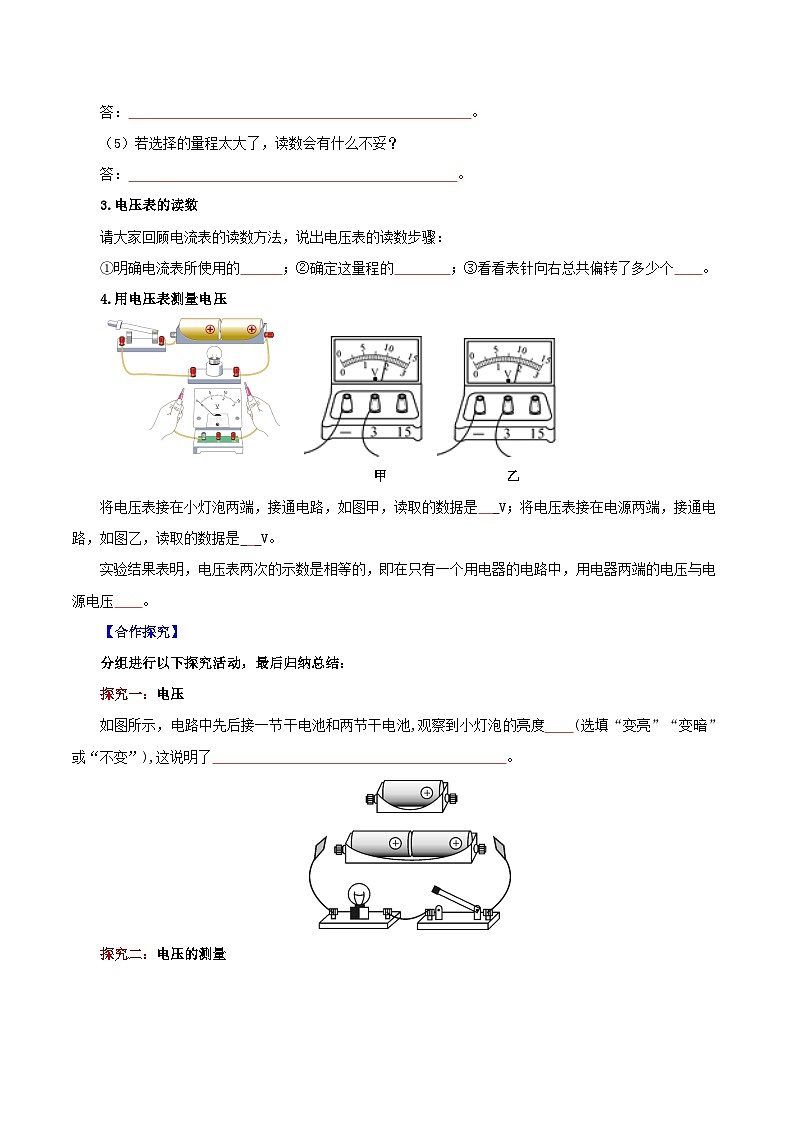

（5）若选择的量程太大了，读数会有什么不妥？
答： 。
3.电压表的读数
请大家回顾电流表的读数方法，说出电压表的读数步骤：
①明确电流表所使用的 ；②确定这量程的 ；③看看表针向右总共偏转了多少个 。
4.用电压表测量电压

甲 乙
将电压表接在小灯泡两端，接通电路，如图甲，读取的数据是 V；将电压表接在电源两端，接通电路，如图乙，读取的数据是 V。
实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压 。
【合作探究】
分组进行以下探究活动，最后归纳总结：
探究一：电压
如图所示，电路中先后接一节干电池和两节干电池,观察到小灯泡的亮度 (选填“变亮”“变暗”或“不变”),这说明了 。

探究二：电压的测量

如图，已知电源为两节新的干电池,先将电压表接在小灯泡两端, 接通电路,读取的数据是 V；再将电压表接在电源两端,接通电路,读取的数据是 V。
实验结果表明： 。
探究三：用电压表测量电压

1.按照如图所示连接电路；
2.先将电压表并联在小灯泡两端，闭合开关，记录电压表的示数；
3.再将电压表分别并联在电源、开关、导线的两端，闭合开关，记录电压表的示数；
4.再重复上述实验步骤，记录数据。
次数
小灯泡的电压
电源的电压
开关的电压
导线的电压
1
3 V
3 V
0 V
0 V
2
3 V
3 V
0 V
0 V
结论：只有一个用电器的电路中，用电器两端的电压与电源电压 。
拓展：把电压表串联到电路中，此时电压表的示数为 V，与电源两端的电压 （选填“相等”或“不相等”），灯泡 （选填“发光”或“不发光”。
【课堂检测】
1.学生在学习了电学知识后，联想到《电压》一节中的抽水机抽水使水轮转动和简单电路中电荷移动使灯泡发光的对比图，进行比较并找出了相似的规律，其中不正确的是（ ）。

A.水流通过涡轮时水能转化为机械能，类似地，电流通过电灯时电能转化为内能和光能；
B.水压使水管中形成水流，类似地，电压使电路中形成电流；
C.抽水机是提供水压的装置，类似地，电源是提供电压的装置；
D.抽水机工作时消耗电能，类似地，电灯发光消耗电能
2.现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（　　）。
A．一节干电池的电压是1.5V；
B．家庭电路的电压是220V；
C．手机电池电压是3.7V；
D．对人体安全的电压是36V
3.关于电流表和电压表的使用，下列说法错误的是（　）。
A．使用前都应检查指针是否指零；
B．若有两个量程，一般都先用大量程“试触”；
C．两表都不能将两接线柱直接接到电源的两极上；
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4.关于电压，下列说法中错误的是（ ）。
A.电路两端有电压，电路中就一定有电流；
B.电压是使导体中的电荷定向移动形成电流的原因；
C.电路两端必须有电压，才可能有电流；
D.电路中有电流，电路两端就一定有电压
5. 如图所示，实验室用电压表的读数为（　　）。

A．2.5 V B．10.5 V C．12 V D．12.5 V
6.关于电压表的使用下列说法正确的是（ ）。

A.电压表示数为4.5V；
B.电压表的“+”接线柱一定要接在电源正极上；
C.在量程范围内，电压表可以直接连接在电源的正、负极上；
D.电压表的连接与使用要求与电流表一样
7.如图是用电压表测灯泡两端电压的电路，其中电压表使用正确的是（　　）。
A. B. C. D.
8.在一次用0~3V和0~15V两个量程的电压表测电压时，电压表的“-”接线柱已接入电路，在用0~15V量程试触时，指针位置如图所示，则下一步操作中正确的是（ ）。

A.接入电压表的c接线柱再读数；
B.接入电压表的b接线柱再读数；
C.断开开关，接入电压表的c接线柱，闭合开关后读数；
D.断开开关，接入电压表的b接线柱，闭合开关后读数
9.如图所示的四个电路中，电流表或电压表连接正确的是（ ）。
A. B. C. D.
10.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V。

11.如图所示，灯L1与灯L2串联，先用电压表测灯L1两端的电压，再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法 （选填“正确”或“不正确”），原因是 。
