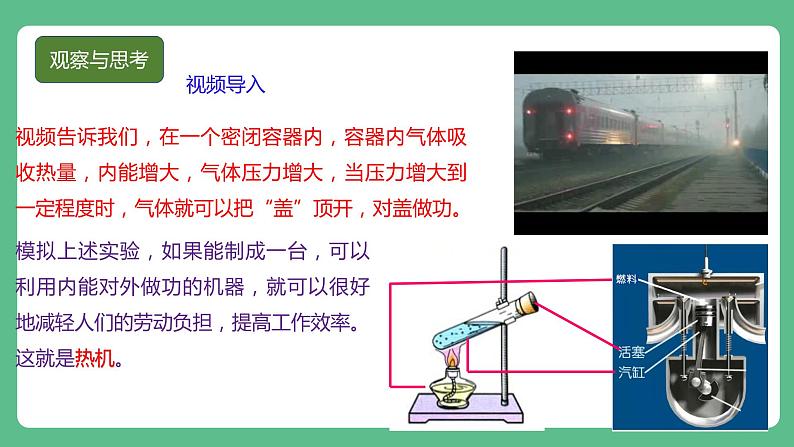

视频告诉我们，在一个密闭容器内，容器内气体吸收热量，内能增大，气体压力增大，当压力增大到一定程度时，气体就可以把“盖”顶开，对盖做功。
模拟上述实验，如果能制成一台，可以利用内能对外做功的机器，就可以很好地减轻人们的劳动负担，提高工作效率。这就是热机。
1.认识热机四冲程工作过程中的能量转化； 2.了解四冲程热机的构造和工作原理；3.能识别热机四冲程；4.了解四冲程热机各冲程工作过程；5.了解汽油机和柴油机异同。

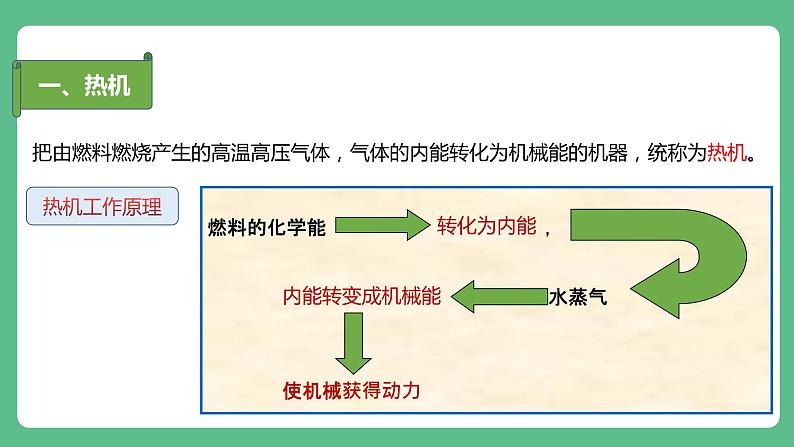

把由燃料燃烧产生的高温高压气体，气体的内能转化为机械能的机器，统称为热机。
燃料的化学能 ，

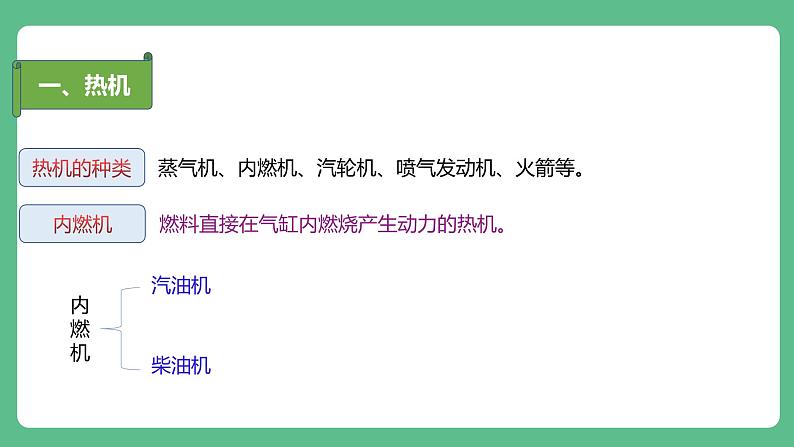

蒸气机、内燃机、汽轮机、喷气发动机、火箭等。
燃料直接在气缸内燃烧产生动力的热机。
结构吸气冲程压缩冲程做功冲程排气冲程连续工作
1、吸气冲程进气门打开，排气门关闭，活塞由上端向下运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
2、压缩冲程进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。
3、做功冲程在压缩冲程未尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气。高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
4、排气冲程进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
汽油机比较轻巧，噪音较低，常用在汽车、飞机和小型农业机械（如插秧机、机动喷雾器）上面。
1、吸气冲程进气门打开，排气门关闭，活塞由上端向下运动，空气进入气缸。
2、压缩冲程进气门和排气门都关闭，活塞向上运动，活塞把空气的体积压缩得很小，空气的压强增大，温度升高，该冲程末，缸内空气的温度已经超过柴油的燃点。
3、做功冲程从喷油嘴喷出雾状柴油，柴油遇到热空气立即燃烧起来，高温高压燃气推动活塞向下运动，并通过连杆带动曲轴转动。
柴油比汽油便宜，但柴油比较笨重，主要应用在载重汽车、火车、拖拉机、坦克、轮船上，有的地方还用它带动发电机发电。
四、汽油机和柴油机的异同
相同点：1、基本构造和主要部件作用相似。2、每个工作循环都一样，有吸气、压缩、做功、排气四个冲程组成。3、四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。4、一个工作循环中，活塞往复两次，曲轴转动两圈，飞轮转两圈，做功一次。
不同点：1、构造不同：汽油机汽缸顶部有火花塞，而柴油机汽缸顶部有喷油嘴。2、燃料不同：汽油机燃烧汽油，而柴油机燃烧柴油。3、吸气冲程不同：汽油机吸进汽油和空气和燃料混合物，柴油机只吸进空气。4、点火方式不同：汽油机属点燃式点火，柴油机属压燃式点火。
考点一：四冲程汽油机判断与能量转换
如图所示，给试管里的水加热，水沸腾后，水蒸气推动橡皮塞冲出试管口，这个过程与选项四冲程汽油机工作示意图中，哪一个冲程的能量转化过程是相同的（ ）。
如图是四冲程汽油机工作循环中的一个冲程，下列关于该冲程及其能量转化判断正确的是（ ）。A．做功冲程，将机械能转化为内能B．做功冲程，将内能转化为机械能C．压缩冲程，将机械能转化为内能D．压缩冲程，将内能转化为机械能
1.汽油机在压缩冲程中工作物质被压缩，汽缸中的（　）。Ａ．压强增大，温度降低　　　　Ｂ．压强减小，温度升高；Ｃ．压强增大，温度升高；　　　Ｄ．压强减小，温度降低２.根据汽油机和柴油机的区别，下列说法正确的是（　）。Ａ.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷油嘴Ｂ.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物Ｃ.吸气冲程是内能转化为机械能　　Ｄ.压缩冲程是内能转化为机械能３.一台四冲程内燃机的飞轮转速为1800 rad／min，它１s完成（ ）。A.30个冲程，做了30次功　　　　　B.60个冲程，做了60次功C.120个冲程，做了30次功　　　　　D.60个冲程，做了15次功
