人教版九年级物理15.3 串联和并联 练习（原卷+解析卷）

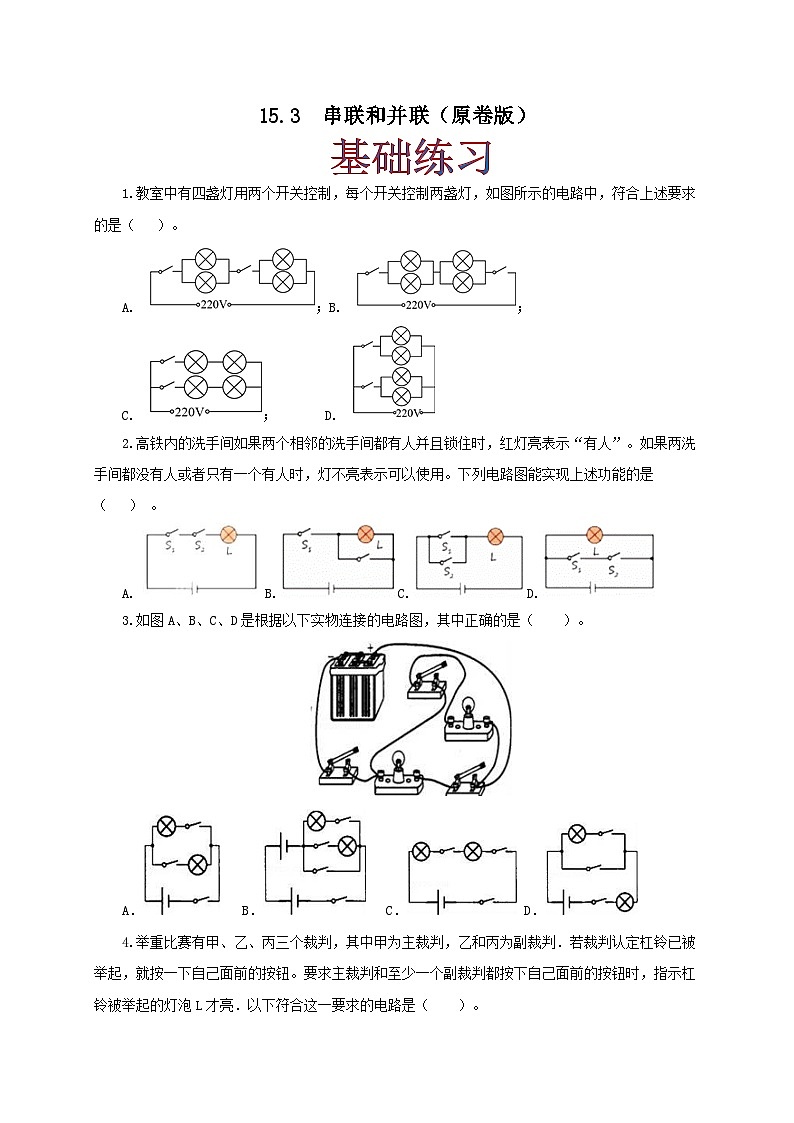

15.3  串联和并联（原卷版）

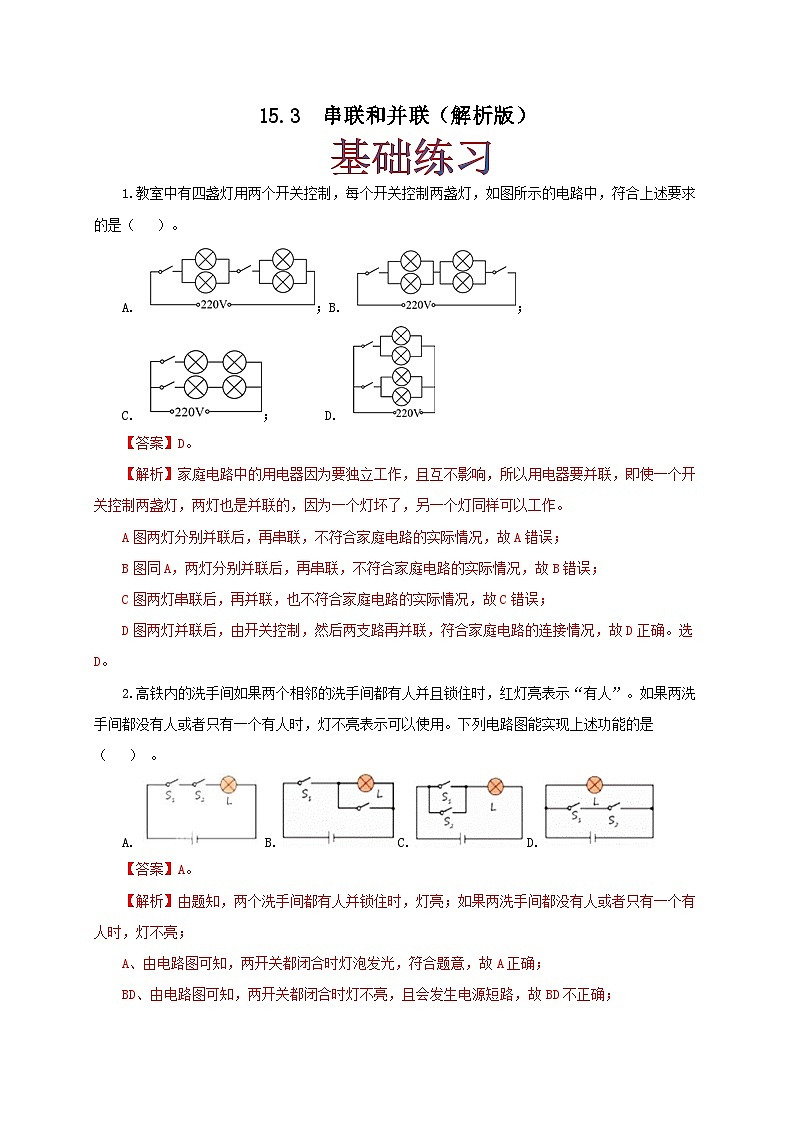

1.教室中有四盏灯用两个开关控制，每个开关控制两盏灯，如图所示的电路中，符合上述要求的是（  ）。

A. ；B. ；

C. ；       D.

2.高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是（  ） 。

A.B.C.D.

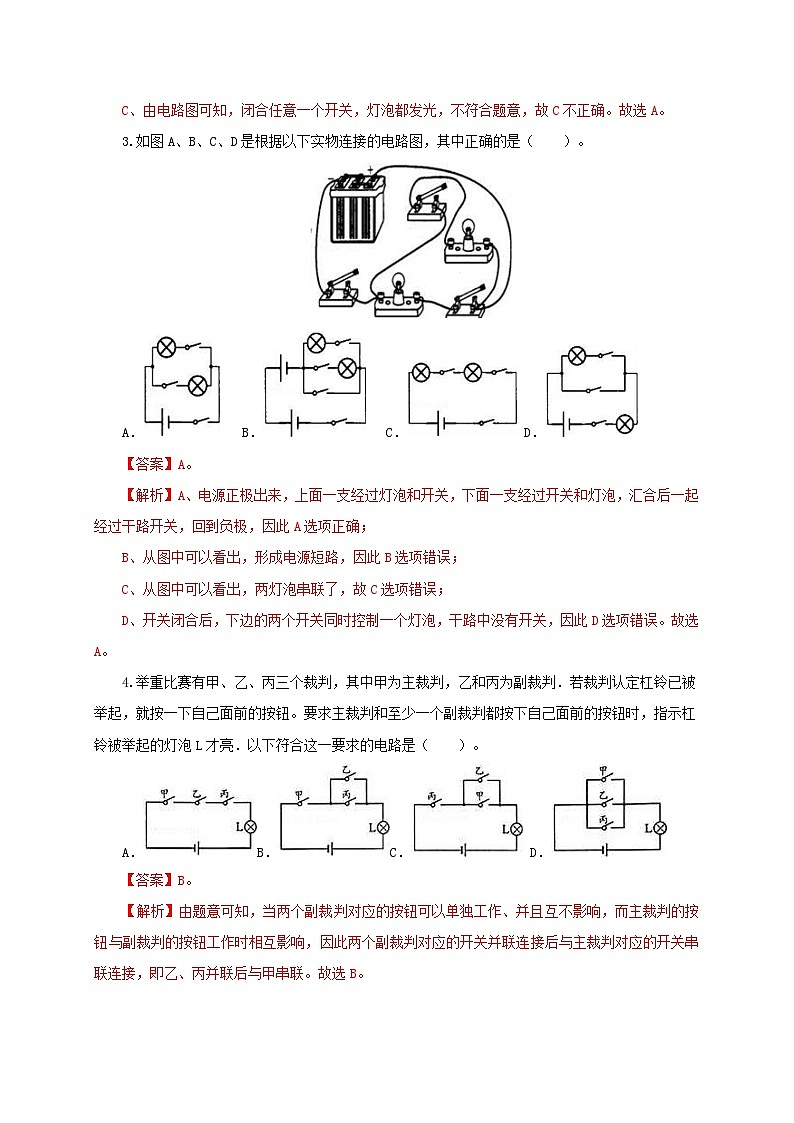

3.如图A、B、C、D是根据以下实物连接的电路图，其中正确的是（　　）。

A．  B．  C． D．

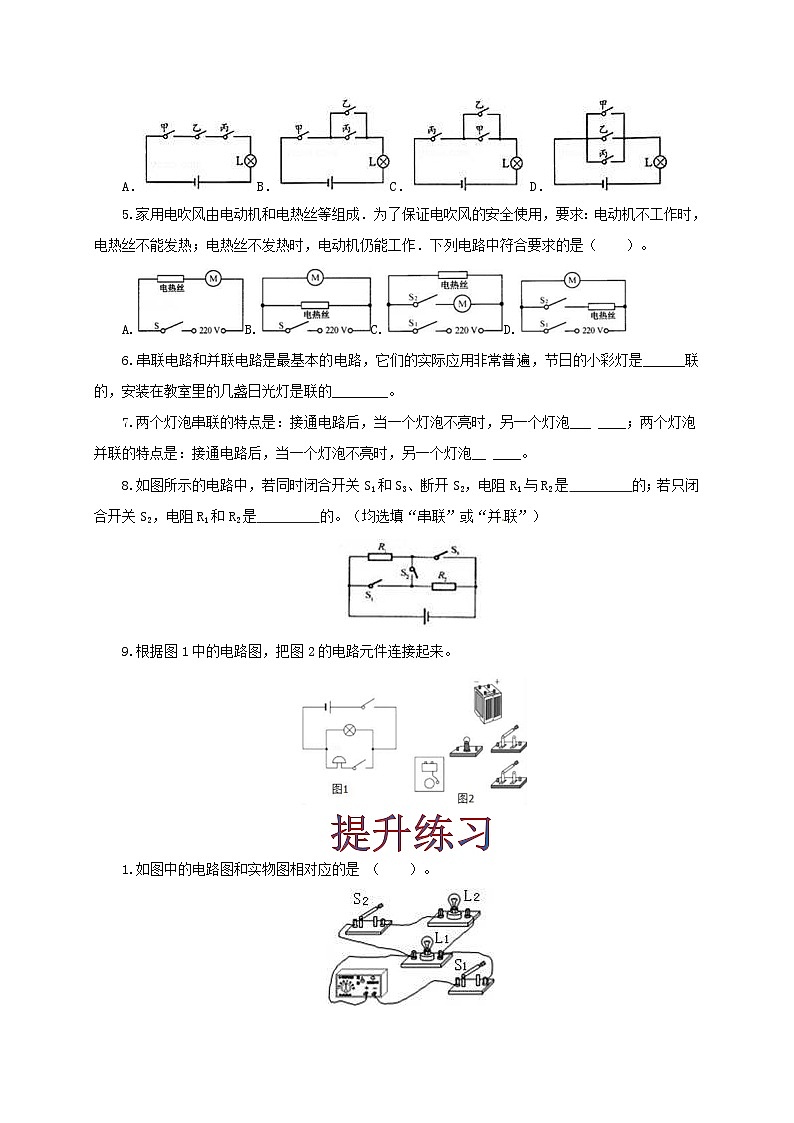

4.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮。要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（　　）。

A．B．C． D．

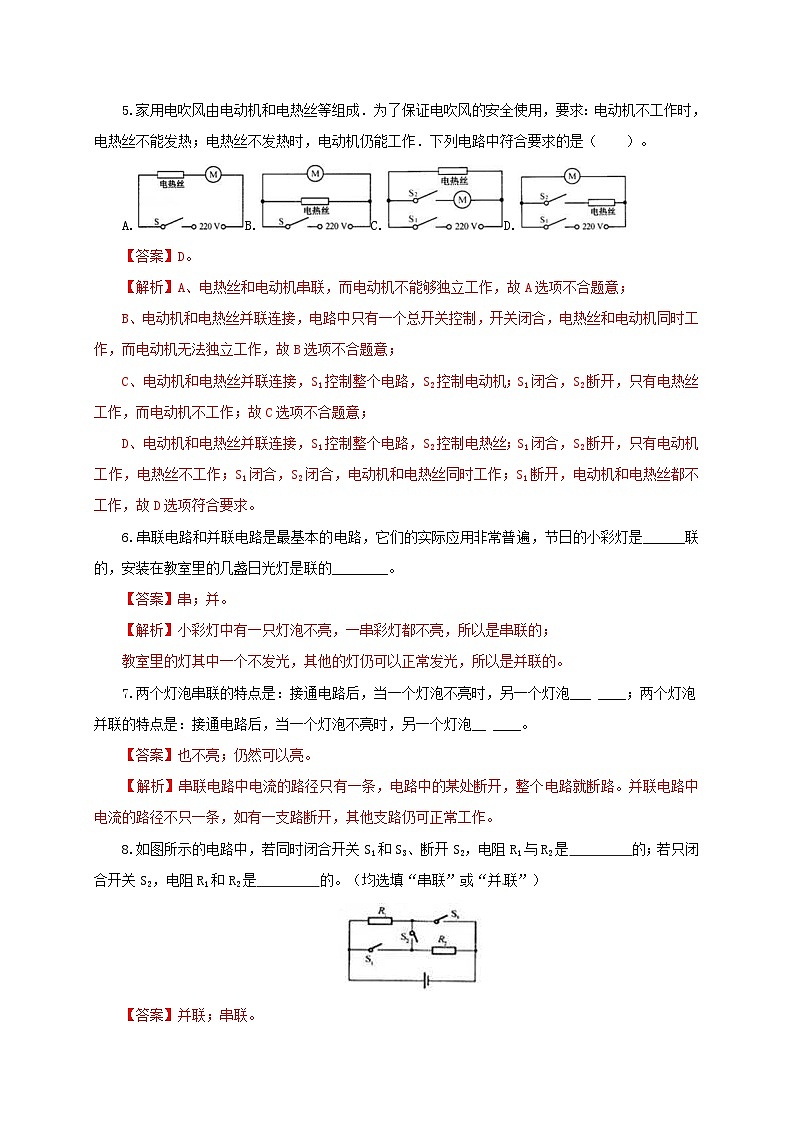

5.家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（　　）。

A.B.C.D.

6.串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是______联的，安装在教室里的几盏日光灯是联的________。

7.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡___ ____；两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__ ____。

8.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是　   　的；若只闭合开关S2，电阻R1和R2是　   　的。（均选填“串联”或“并联”）

9.根据图1中的电路图，把图2的电路元件连接起来。

1.如图中的电路图和实物图相对应的是 （　　）。

A．  B．  C．   D．

2.既能吹冷风又能吹热风的某品牌电吹风，小明设计的电吹风的简化电路图，其中最合理的是（  ）。

3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是（　　）。

A．  B． C．D．

4.如图是电冰箱的简化电路图，图中M 是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯。下列判断正确的是（  ）。

A.S1闭合、S2断开时，照明灯与电动机并联；

B.S1、S2 都闭合时，照明灯与电动机串联；

C.关上冰箱门时，S1自动断开，使得照明灯熄灭；

D.冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作

5.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（　　）。

A．B．C．D．

6.如图所示电路中，只闭合S1、S2时，灯L1、L2是　　，只闭合S3时，灯L1、L2是　　。（填“串联”或“并联”）

7.汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的　　；当某一个灯坏了不亮时另一个还能发光，这两个转向灯在电路中的连接方式为　　。

8.如图所示，当开关S1和S2断开时，电路处于      状态；当S1闭合S2断开时，电路处于    状态；当开关S1和S2都闭合时，电路处于        状态。

9.根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。（导线不能交叉）要求：

（1）只闭合S1时，红灯发光，绿灯不发光；

（2）S1、S2都闭合时，两灯都发光；

（3）只闭合S2时，两灯均不发光。

10.在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：

（1）如果合上开关，将出现　　 　现象（选填“断路”或“短路”）。除了两只灯都不亮以外，还会造成　　 　的不良后果。

（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”号。

11.物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。

（1）当老师闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭。

①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是______；

②根据上述现象，你______（选填“能”或“不能”）断定这两只小灯泡是串联的，你的依据是______。

（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。认为这是因为L1比L2更靠近电源正极的缘故。

①你认为小华的判断是______（选填“正确的”或“错误的”）；

②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是______。

（3）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为1.8V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A处的导线改接到L2的接线柱D上去了。你认为他的这一操作是______（选填“正确的”或“错误的”），理由是______。
