    高中第四章 光5 光的衍射优秀ppt课件

    展开
    这是一份高中第四章 光5 光的衍射优秀ppt课件,文件包含人教版高中物理选择性必修1第4章第5节光的衍射课件ppt、人教版高中物理选择性必修1第4章第5节光的衍射教学设计doc、光的衍射mp4、单孔的衍射现象avi、单缝的衍射现象avi、我国首个大型高精度衍射光栅刻划机研制成功-搜狐视频mp4、泊松亮斑泊松亮斑-视频素材mp4等7份课件配套教学资源,其中PPT共23页, 欢迎下载使用。

    光的衍射
    第4章 第5节
    人教版高中物理选择性必修1
    板书设计
    作业布置
    拓展提高
    课堂总结
    我们知道,波能够绕过障碍物发生衍射。例如,声音能够绕过障碍物传播。既然光也是一种波,为什么在日常生活中我们观察不到光的衍射,而且常常说光沿直线传播”呢?
    新知导入
    产生明显衍射现象的条件是:
    障碍物或缝、孔的尺寸比波长小或者跟波长相差不多

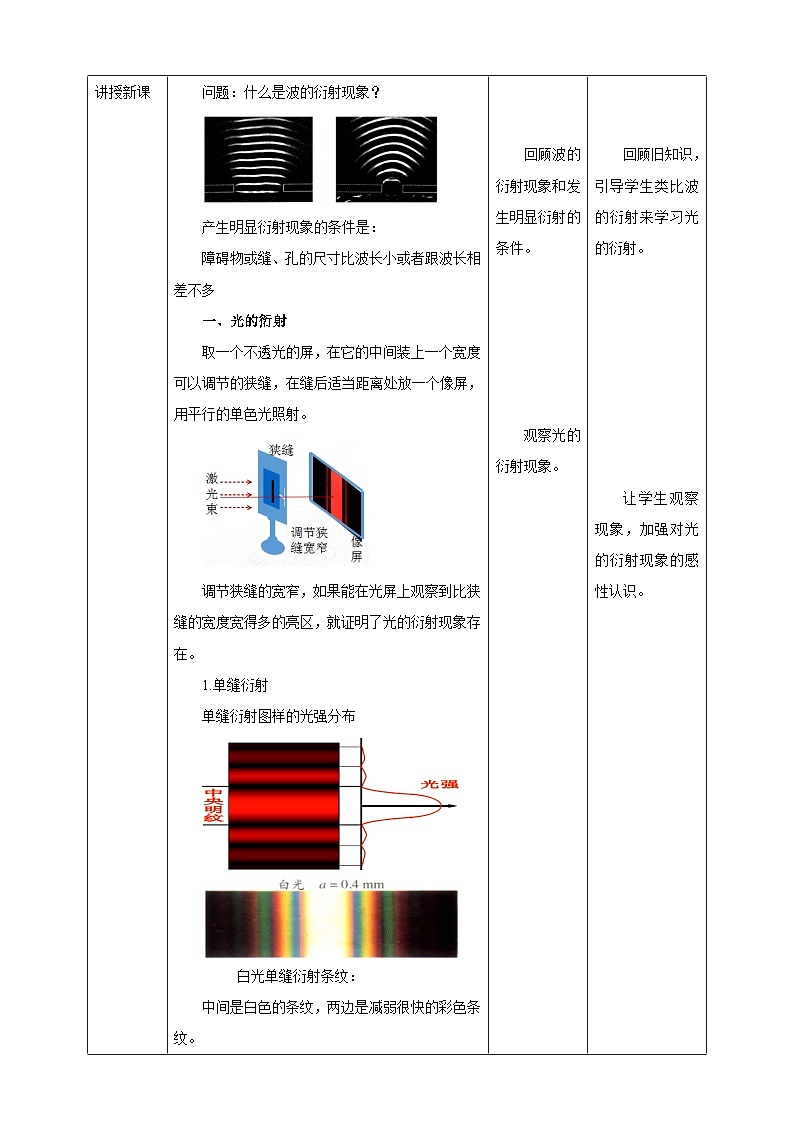

    问题:什么是波的衍射现象?
    新知讲解
    取一个不透光的屏,在它的中间装上一个宽度可以调节的狭缝,在缝后适当距离处放一个像屏,用平行的单色光照射。
    调节狭缝的宽窄,如果能在光屏上观察到比狭缝的宽度宽得多的亮区,就证明了光的衍射现象存在。
    一、光的衍射
    新知讲解
    1.单缝衍射
    单缝衍射图样的光强分布
    新知讲解
    白光单缝衍射条纹:中间是白色的条纹,两边是减弱很快的彩色条纹。
    新知讲解
    观察下列衍射图样,分析衍射规律:
    1、波长一定时,单缝窄的中央条纹宽,各条纹间距大.
    2、单缝不变时,波长越长的中央亮纹越宽,条纹间隔越大.
    新知讲解
    单色光的衍射图样:1.中间亮纹最宽最亮。2.两边是对称的明暗相间条纹。3.亮条纹强度和宽度向两边逐渐减小。
    新知讲解
    2.圆孔衍射
    光通过圆孔(小到一定程度)在屏上会出现:中间较亮,周围明暗相间的圆环,且亮度小。这些圆环达到的范围远远超过根据光的直线传播所应照明的面积。
    新知讲解
    3.泊松亮斑
    光照到不透明的小圆板上,在屏上圆板的阴影中心,有一个亮斑,这个亮斑取名叫泊松亮斑
    不只是狭缝和圆孔,各种不同形状的物体都能使光发生衍射,以至使影的轮廓模糊不清,其原因是光通过物体的边缘而发生衍射的结果.历史上曾有一个著名的衍射图样——泊松亮斑.
    新知讲解
      在障碍物的尺寸比光的波长小或跟光的波长相差不多的时候出现明显的衍射现象。
    二、光发生明显衍射的条件
    思考:类比波发生明显衍射的条件,思考光发生明显衍射的条件。
    新知讲解
    1、(多选)抽制细丝时可用激光监控其粗细,如图所示,激光束越过细丝时产生的条纹和它通过遮光板上的一条同样宽度的窄缝规律相同,则下列描述正确的是(   )A.这是利用光的干涉现象B.这是利用光的衍射现象C.如果屏上条纹变宽,表明抽制的丝变粗了D.如果屏上条纹变宽,表明抽制的丝变细了
    BD
    解析:上述现象符合光的衍射产生的条件,故B正确;由衍射产生的条件可知:丝越细衍射现象越明显,故D也正确。
    课堂练习
    三、衍射光栅
    实验表明,如果增加狭缝的个数,衍射条纹的宽度将变窄,亮度将增加。光学仪器中用的衍射光栅就是握此制成的。它是由许多等宽的狭缝等距离地排列起来形成的光学元件。在一块很平的玻璃上刻出一系列等距的平行刻痕,刻痕产生漫反射而不太透光,未刻的部分相当于透光的狭缝,这样就做成了透射光栅(图4.5-5)。 如果在高反射率的金属上刻痕,就可以做成反射光栅。
    新知讲解
    四、光的干涉和光的衍射的比较
    频率、振动方向都相同,相位差恒定的两列相干光相遇叠加
    任何光都能发生衍射
    等宽、等距
    中央最宽,两侧的亮纹逐渐变窄。
    从中央明条纹往两侧光强变化很小
    光强分布主要集中在中央亮纹,两侧的亮纹逐渐变暗。
    间距与波长成正比
    与波长、缝宽有关
    相同点:干涉、衍射都有明暗相间的条纹,条纹都是光波叠加是加强或者削弱的结果。干涉、衍射都是波特有的现象,表明光是一种波。
    新知讲解
    2、一束红光射向一块有双缝的不透光的薄板,在薄板后的光屏上呈现明暗相间的干涉条纹。现将其中一条窄缝挡住,让这束红光只通过一条窄缝,则在光屏上可以看到(  )A.与原来相同的明暗相间的条纹,只是明条纹比原来暗些B.与原来不相同的明暗相间的条纹,而中央明条纹变宽些C.只有一条与缝宽对应的明条纹D.无条纹,只存在一片红光
    B
    解析:衍射图样和干涉图样的异同点:中央都出现明条纹,但衍射图样的中央明条纹较宽,两侧都出现明暗相间的条纹;干涉图样为等间隔的明暗相间的条纹,而衍射图样两侧为不等间隔的明暗相间的条纹且亮度迅速减弱。所以本题正确选项为B。
    课堂练习
    1、(多选)对于光的衍射现象的定性分析,下列说法正确的是 (   )A.只有障碍物或孔的尺寸可以跟光的波长相比甚至比波长还要小的时候,才能产生明显的衍射现象B.光的衍射现象是光波相互叠加的结果C.光的衍射现象否定了光的直线传播的结论D.光的衍射现象说明了光具有波动性
    ABD
    解析:光的衍射现象说明了光具有波动性,而小孔成像说明了光沿直线传播,要出现小孔成像,孔不能太小,光的直线传播规律只是近似的(只有在光的波长比障碍物小的情况下,光才可以看成是沿直线传播的),所以光的衍射现象和直线传播是不矛盾的,它们是在不同条件下出现的两种现象,故选项C错误。选项A、B、D正确。
    拓展提高
    2、如图所示的4幅明暗相间的条纹,分别是红光经过间距不同的双缝及宽度不同的单缝所形成的。则在下面的四幅图中(甲、乙、丙、丁)依次对应的是(  )A.双缝宽间距,双缝窄间距,宽单缝,窄单缝B.双缝窄间距,双缝宽间距,窄单缝,宽单缝C.宽单缝,窄单缝,双缝宽间距,双缝窄间距D.窄单缝,宽单缝,双缝窄间距,双缝宽间距
    A
    拓展提高
    3、如图中单色光照射的不是一个狭缝,并且观察到如图所示的清晰的明暗相间的图样(黑线为暗纹),那么障碍物是 (  )A.很小的不透明的圆板B.很大的中间有大圆孔的不透明的圆板C.很大的不透明圆板D.很大的中间有小圆孔的不透明的圆板
    D
    分析:没有分清圆板衍射和圆孔衍射的图样的差别,而错选A。要注意很小的不透明的圆板产生的图样中心也是亮点,但其周围有一个大的阴影区,在影区的边沿有明暗相间的圆环,它与圆孔衍射的图样是不同的。
    拓展提高
    光的衍射
    单缝衍射
    衍射现象
    衍射光栅
    小孔衍射
    泊松亮斑
    产生明显衍射的条件
    课堂总结
    光的衍射
    单缝衍射
    衍射现象
    衍射光栅
    小孔衍射
    泊松亮斑
    产生明显衍射的条件
    板书设计
    课后练习和同步练习
    作业布置
    课程结束
    人教版高中物理选择性必修1
