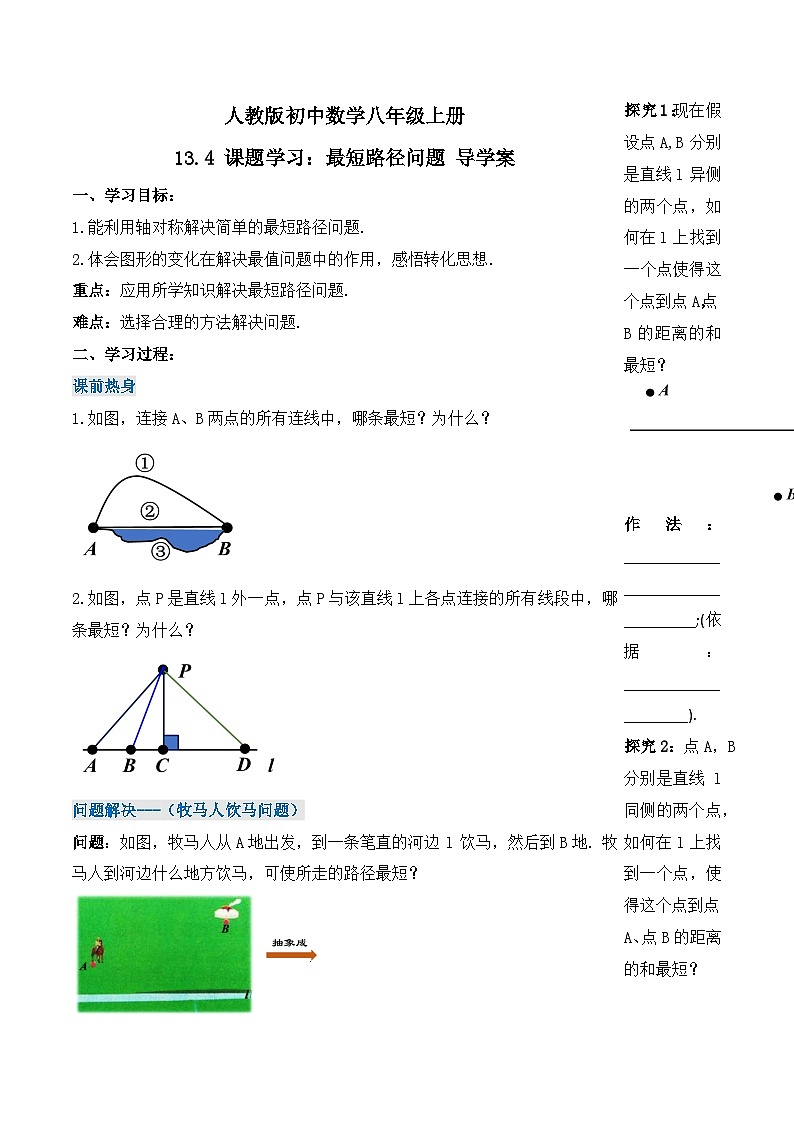

人教版初中数学八年级上册

13.4 课题学习：最短路径问题 导学案

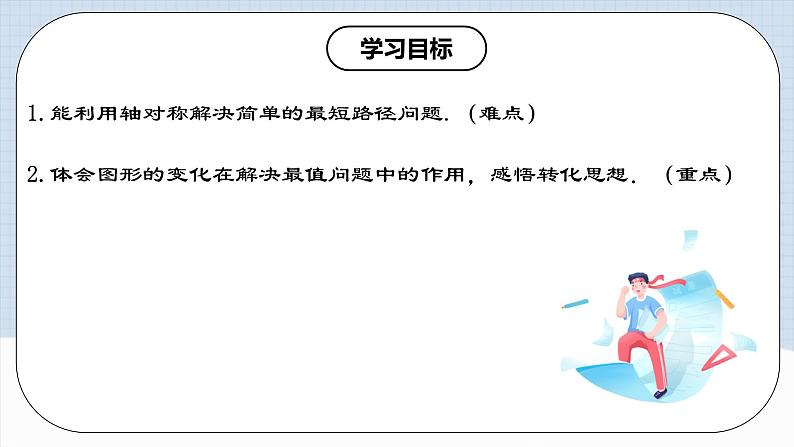

一、学习目标：

1.能利用轴对称解决简单的最短路径问题.

2.体会图形的变化在解决最值问题中的作用，感悟转化思想．

重点：应用所学知识解决最短路径问题.

难点：选择合理的方法解决问题.

二、学习过程：

课前热身

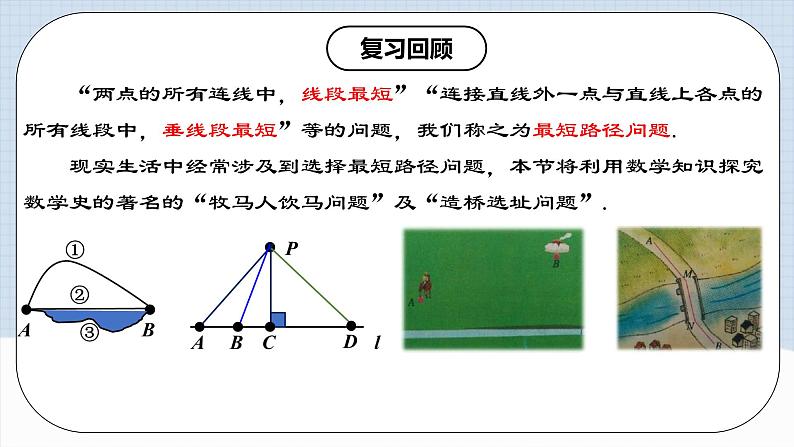

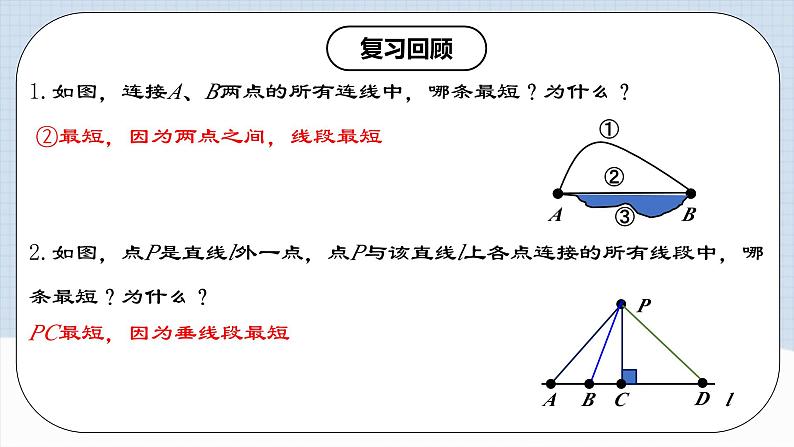

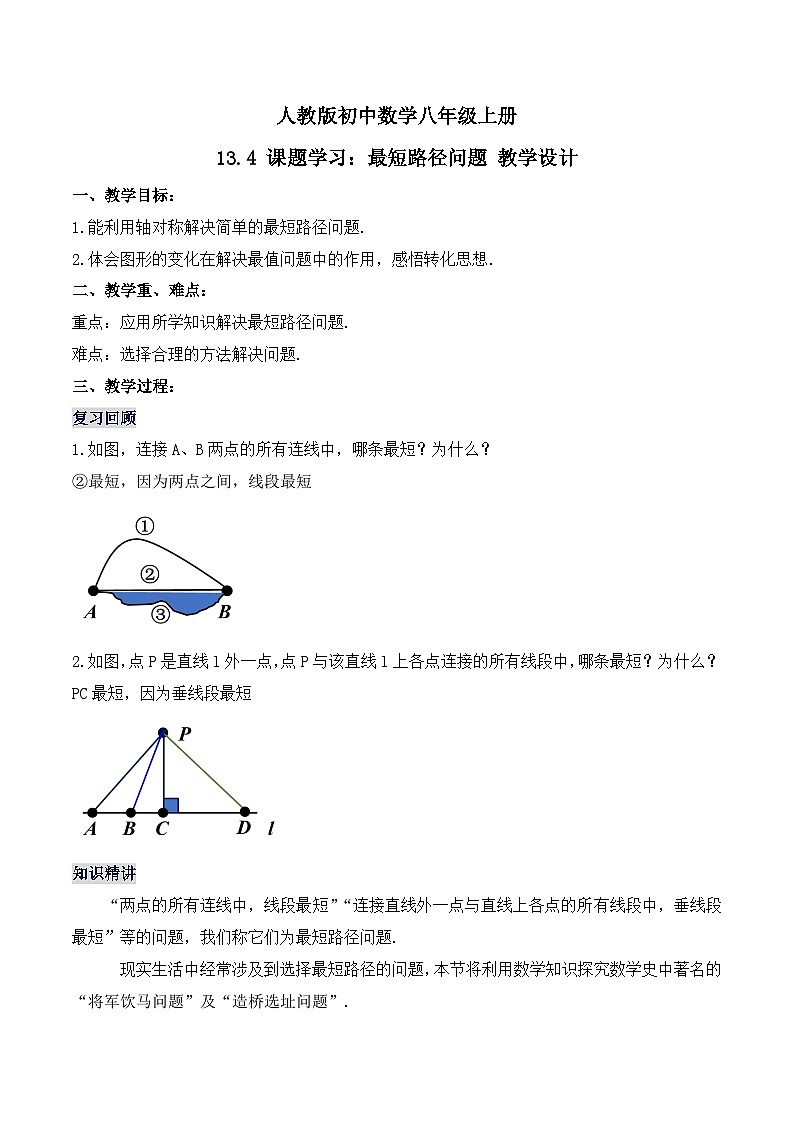

1.如图，连接A、B两点的所有连线中，哪条最短？为什么？

2.如图，点P是直线l外一点，点P与该直线l上各点连接的所有线段中，哪条最短？为什么？

问题解决---（牧马人饮马问题）

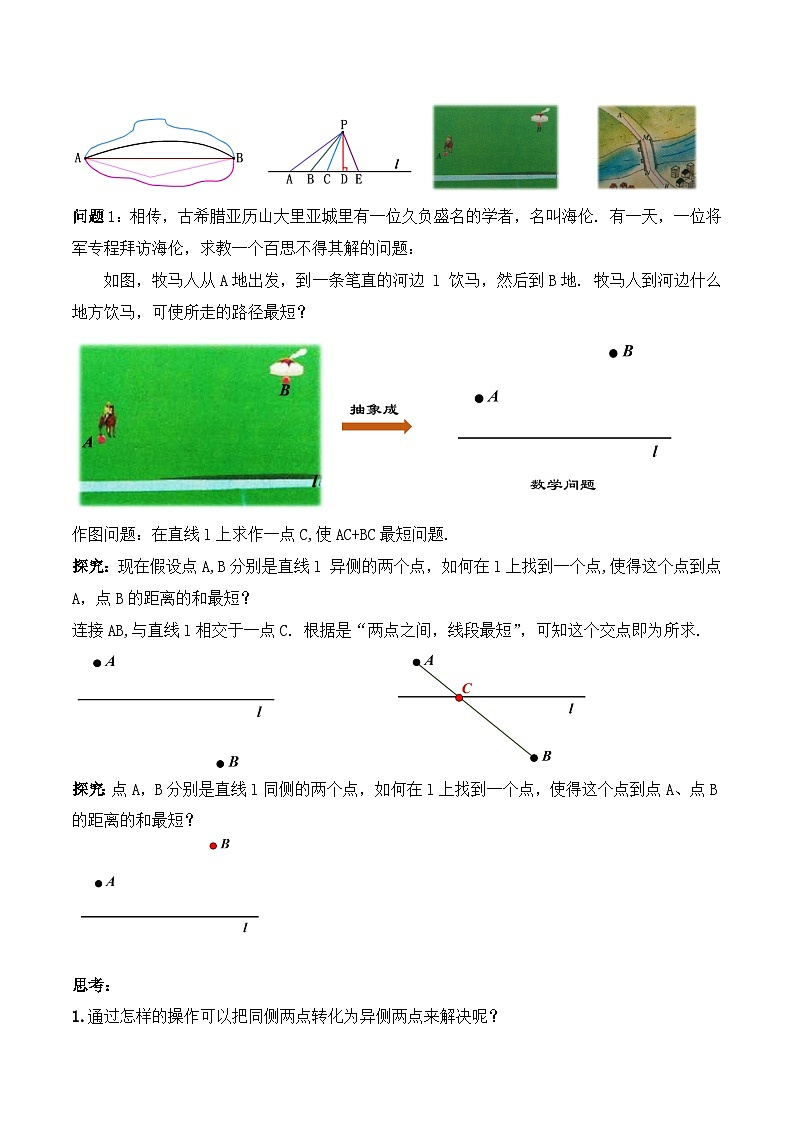

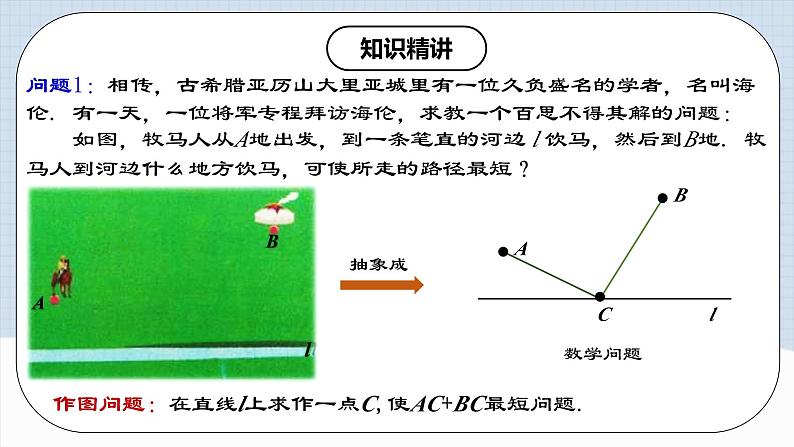

问题：如图，牧马人从A地出发，到一条笔直的河边 l 饮马，然后到B地. 牧马人到河边什么地方饮马，可使所走的路径最短？

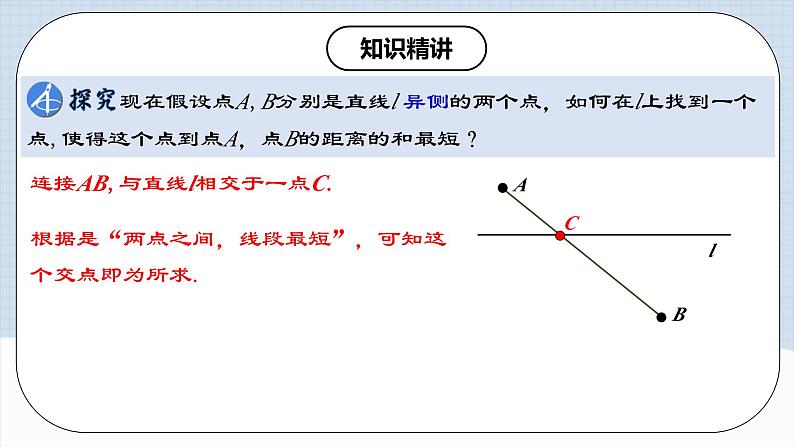

探究1：现在假设点A,B分别是直线l 异侧的两个点，如何在l上找到一个点,使得这个点到点A，点B的距离的和最短？

作法：_________________________________;(依据：____________________).

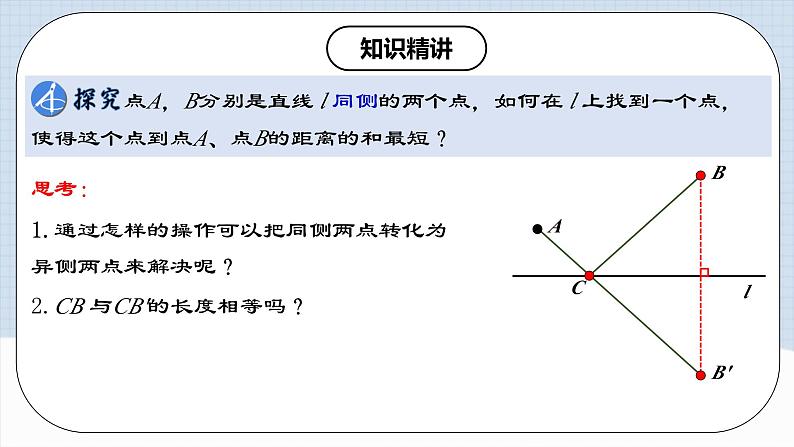

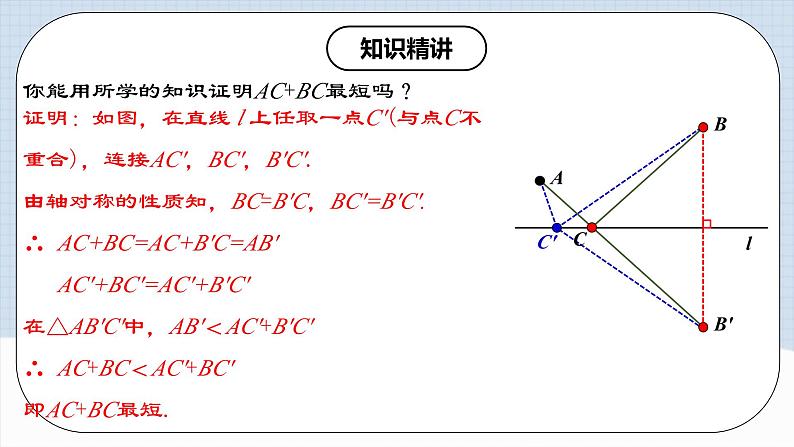

探究2：点A，B分别是直线 l 同侧的两个点，如何在 l 上找到一个点，使得这个点到点A、点B的距离的和最短？

请呈现证明过程：

典例解析

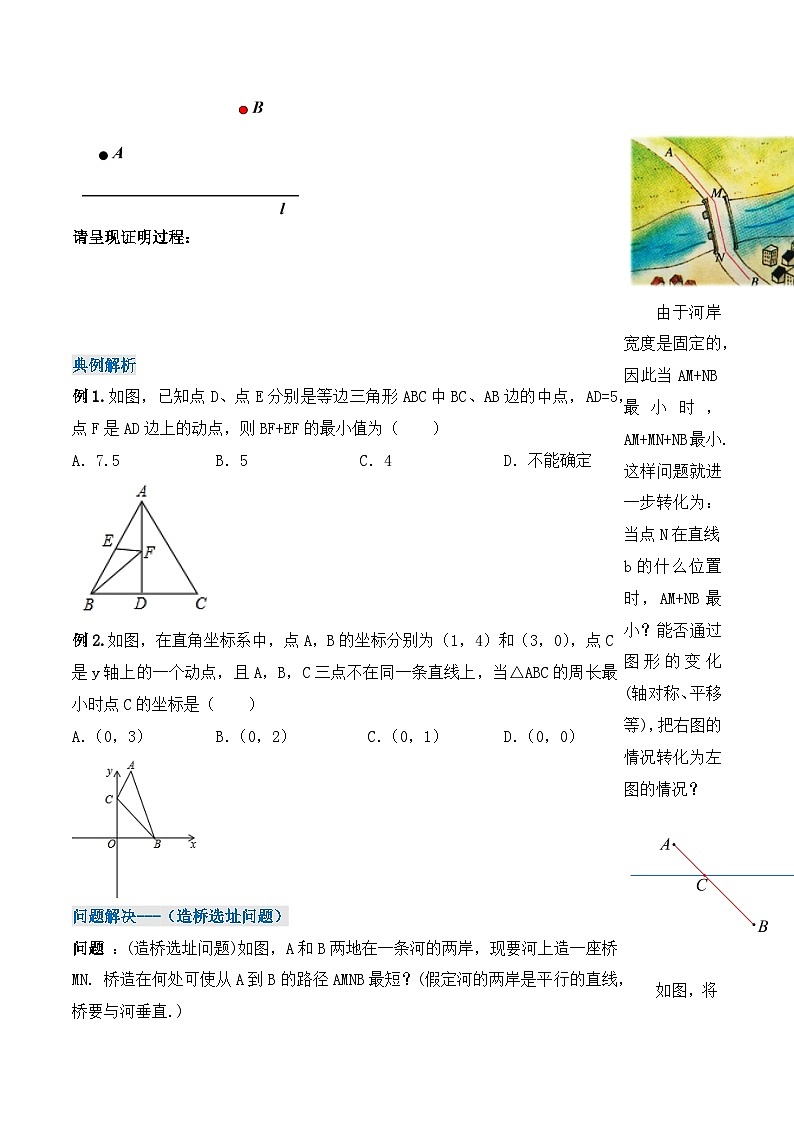

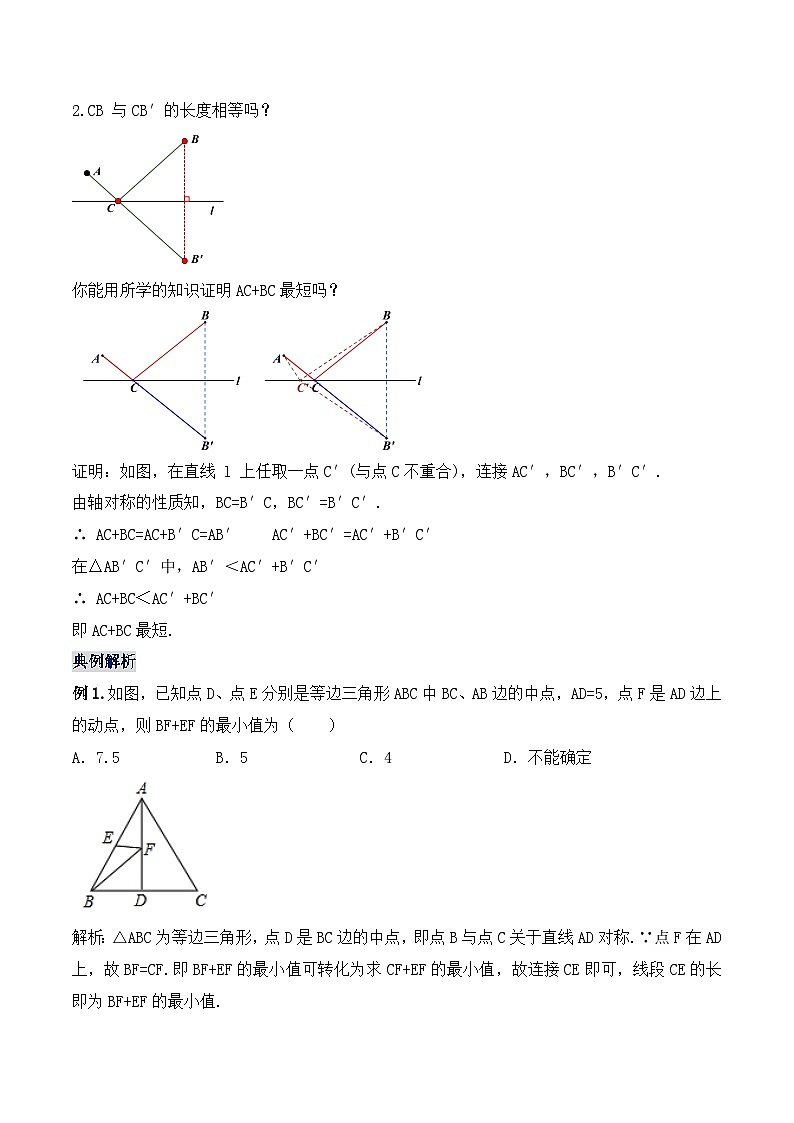

例1.如图，已知点D、点E分别是等边三角形ABC中BC、AB边的中点，AD=5，点F是AD边上的动点，则BF+EF的最小值为（　　）

A．7.5            B．5              C．4              D．不能确定

例2.如图，在直角坐标系中，点A，B的坐标分别为（1，4）和（3，0），点C是y轴上的一个动点，且A，B，C三点不在同一条直线上，当△ABC的周长最小时点C的坐标是（　　）

A．（0，3）        B．（0，2）         C．（0，1）       D．（0，0）

问题解决---（造桥选址问题）

问题 ：(造桥选址问题)如图，A和B两地在一条河的两岸，现要河上造一座桥MN. 桥造在何处可使从A到B的路径AMNB最短？(假定河的两岸是平行的直线，桥要与河垂直.)

由于河岸宽度是固定的，因此当AM+NB最小时，AM+MN+NB最小. 这样问题就进一步转化为：当点N在直线b的什么位置时，AM+NB最小？能否通过图形的变化(轴对称、平移等)，把右图的情况转化为左图的情况？

如图，将AM沿与河岸垂直的方向平移，点M移动到点N，点A移动到点A′，则AA′=MN，AM+NB=A′N+NB. 这样问题就转化为：当点N在直线b的什么位置时，A′N+NB最小？（请在组内讨论，并画出图形）

请呈现证明过程：

典例解析

例3.如图，荆州古城河在CC′处直角转弯，河宽相同，从A处到B处，须经两座桥：DD ′,EE ′（桥宽不计），设护城河以及两座桥都是东西、南北方向的,怎样架桥可使ADD ′E ′EB的路程最短？

达标检测

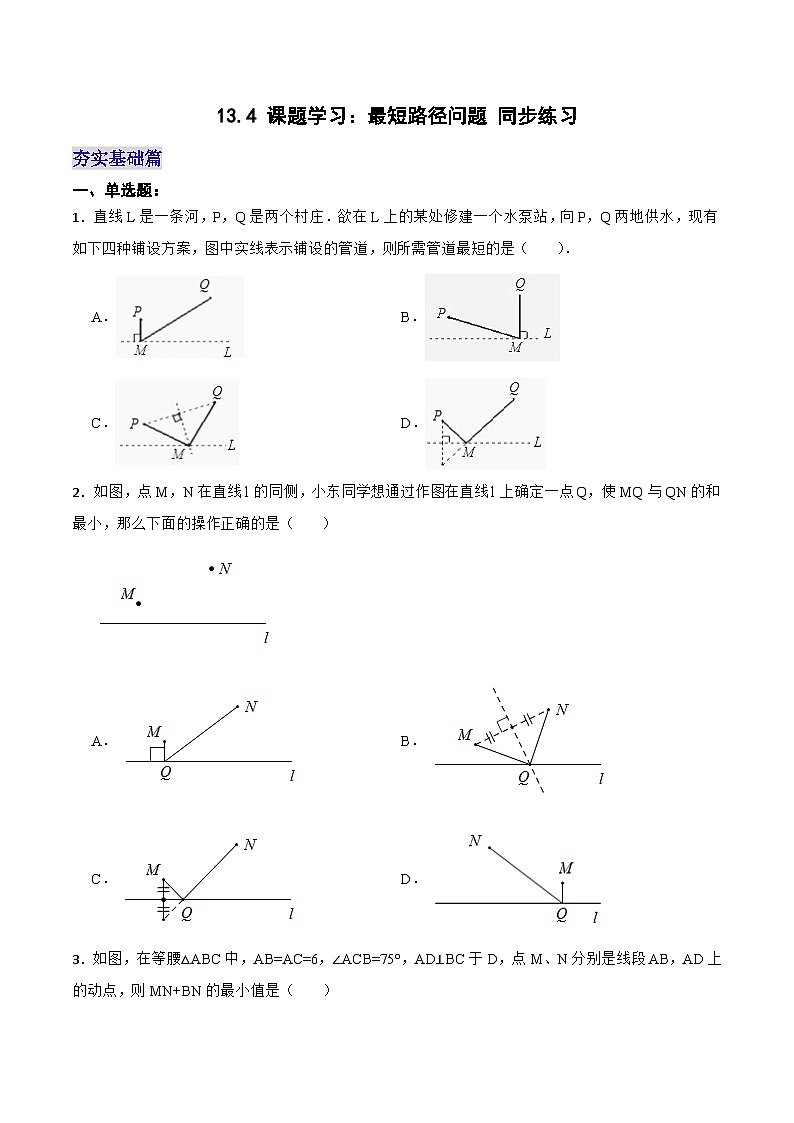

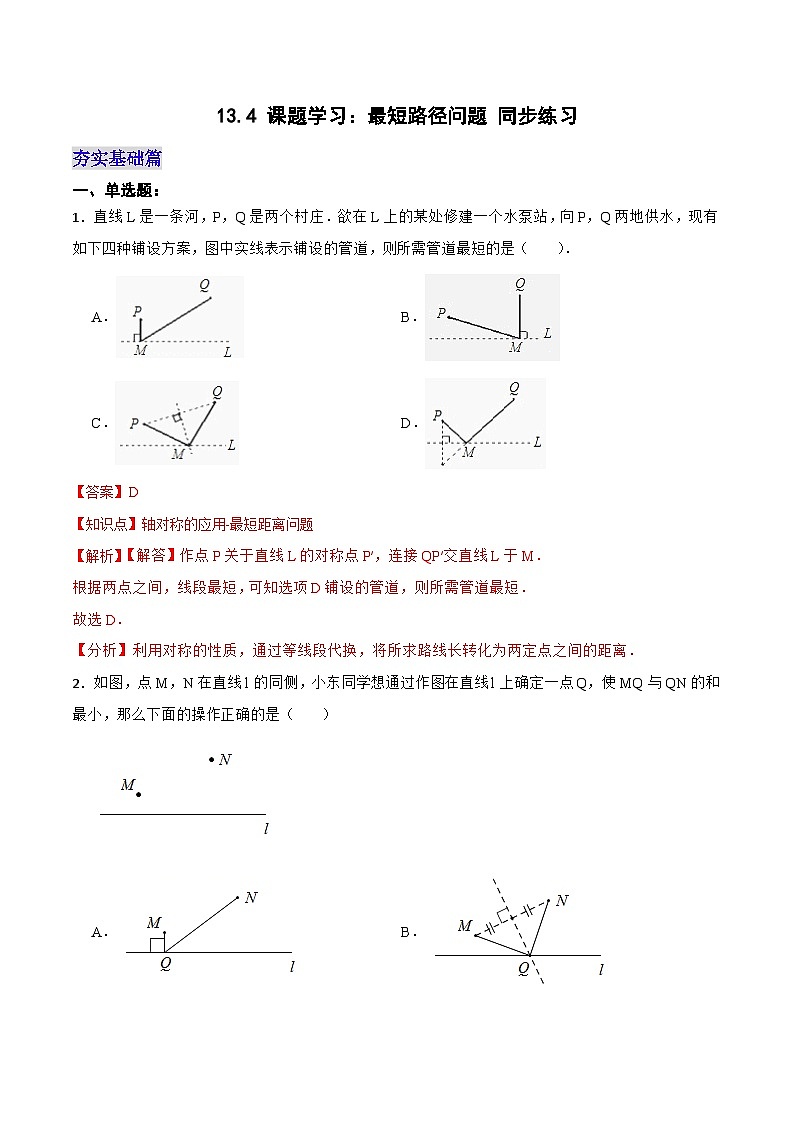

1.如图，直线l是一条河，P、Q是两个村庄．欲在l上的某处修建一个水泵站,向P、Q两地供水，现有如下四种铺设方案,图中实线表示铺设的管道，则所需管道最短的是(    )

2.如图，在△ABC中，AB=AC，AD、CE是△ABC的两条中线，P是AD上一个动点,则下列线段的长度等于BP+EP最小值的是(   )

A.BC         B.CE         C.AD         D.AC

3.有一条以互相平行的直线a、b为岸的河流，其两侧有村庄A和村庄B，现要在河上建一座桥梁MN(桥与河岸垂直)，使两村庄之间的距离最短，从作图痕迹上来看，正确的是(    )

4.如图，在△ABC中，AB=5，BC=4，AC=3.

(1)用直尺和圆规作边AB的垂直平分线MN;

(2)在直线MN上找一点D，使△ADC的周长最小，并求出△ADC的最小周长.

5.甲、乙、丙、丁四人做接力游戏，开始时，甲和乙分别站在∠AOB内的点P与点Q处，丙站在OA上，丁站在OB上.游戏规则:甲将接力棒传给乙，乙将接力棒传给丙，丙将接力棒传给丁，最后丁跑到终点P处.如果甲、乙、丙、丁四人速度相同，试作图求出丙、丁必须站在何处，他们比赛所用时间最短.

6.如图，如果A，B两地之间有两条平行的河流，现要在河上分别建一座桥，且建的桥都是与河岸垂直的．桥建在何处才能使从A到B的路径最短?(保留作图痕迹,不写作法)

7.如图，已知∠MON=40°，P为∠MON内一定点，OM上有一点A，ON上有一点B，当△PAB的周长取最小值时，求∠APB的度数.
