专题强化十 带电体在叠加场和组合场中的运动

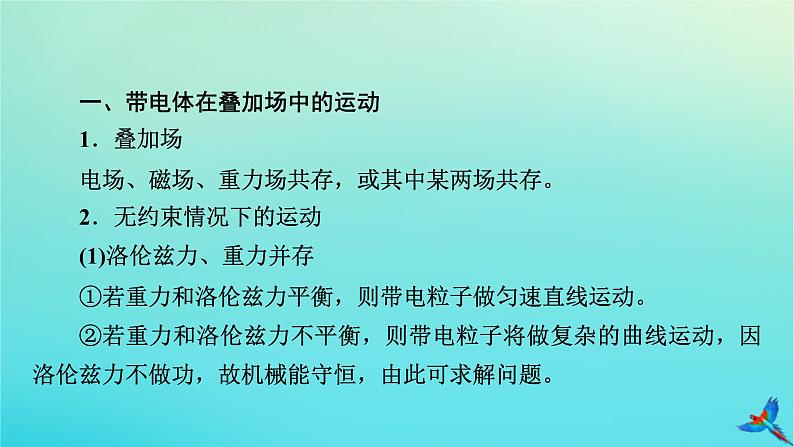

一、带电体在叠加场中的运动1．叠加场电场、磁场、重力场共存，或其中某两场共存。2．无约束情况下的运动(1)洛伦兹力、重力并存①若重力和洛伦兹力平衡，则带电粒子做匀速直线运动。②若重力和洛伦兹力不平衡，则带电粒子将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题。

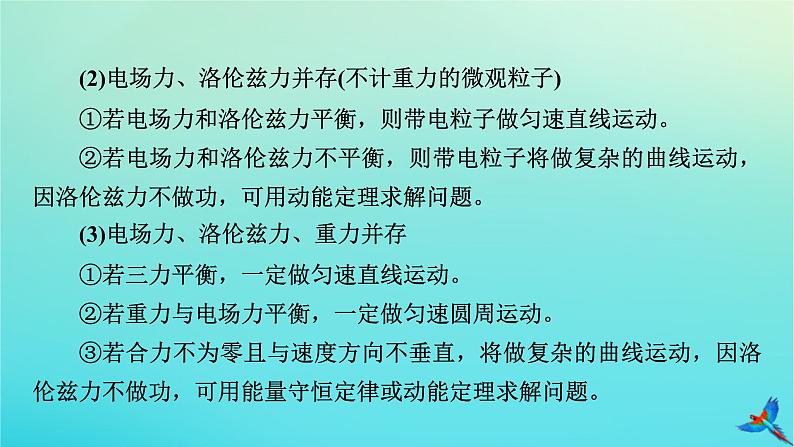

(2)电场力、洛伦兹力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电粒子做匀速直线运动。②若电场力和洛伦兹力不平衡，则带电粒子将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题。(3)电场力、洛伦兹力、重力并存①若三力平衡，一定做匀速直线运动。②若重力与电场力平衡，一定做匀速圆周运动。③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒定律或动能定理求解问题。

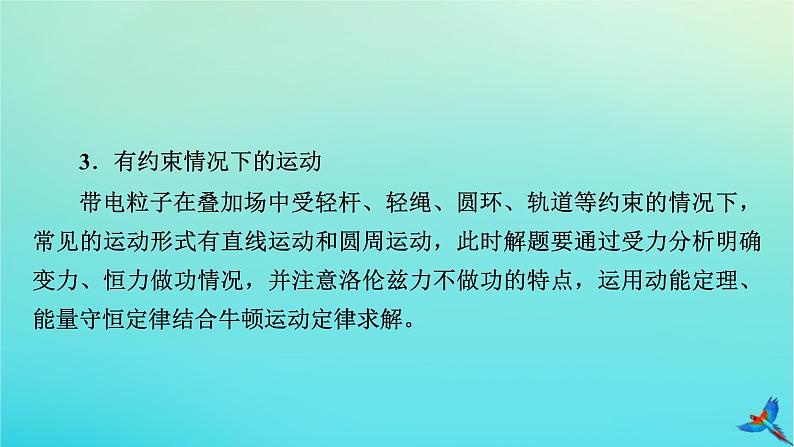

3．有约束情况下的运动带电粒子在叠加场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求解。

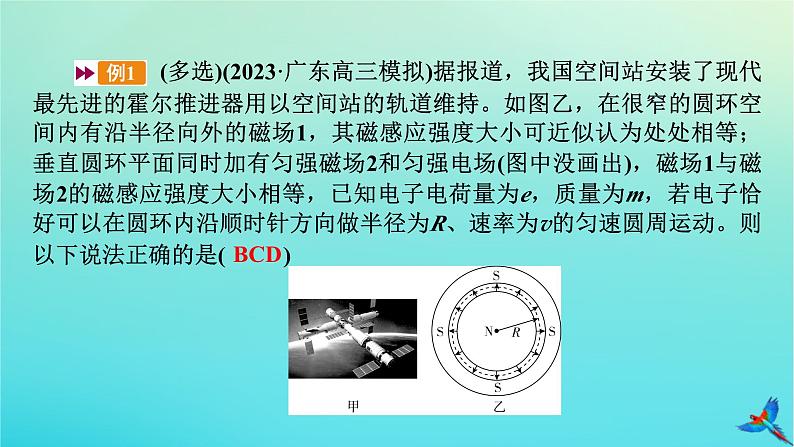

(多选)(2023·广东高三模拟)据报道，我国空间站安装了现代最先进的霍尔推进器用以空间站的轨道维持。如图乙，在很窄的圆环空间内有沿半径向外的磁场1，其磁感应强度大小可近似认为处处相等；垂直圆环平面同时加有匀强磁场2和匀强电场(图中没画出)，磁场1与磁场2的磁感应强度大小相等，已知电子电荷量为e，质量为m，若电子恰好可以在圆环内沿顺时针方向做半径为R、速率为v的匀速圆周运动。则以下说法正确的是( )
〔变式训练1〕 (2023·重庆高三模拟)如图所示，质量为m、电荷量为＋q的圆环可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，不计空气阻力，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度—时间图像不可能是下列选项中的( )
[解析]根据左手定则可知圆环所受洛伦兹力的方向向上，如果qv0B＝mg，则环和杆之间无弹力，圆环也不受摩擦力，环在杆上做匀速直线运动，圆环运动的速度—时间图像如A选项所示；如果qv0B>mg，则环和杆之间有摩擦力作用，环做减速运动，根据牛顿第二定律可得μ(qvB－mg)＝ma，环的加速度减小，当减速到qvB＝mg时，环和杆之间无弹力，此后环做匀速运动，圆环运动的速度—时间图像如D选项所示；如果qv0B
(2023·湖北武汉市高三阶段练习)如图所示，在y>0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中存在匀强磁场，磁场方向垂直xOy平面(纸面)向外。一电荷量为q、质量为m的带正电粒子(1)电场强度大小；(2)粒子到达P2时速度的大小和方向；(3)磁感应强度大小。
〔变式训练2〕 如图所示，在xOy坐标系中有圆柱形匀强磁场区域，其圆心在O′(R,0)，半径为R，磁感应强度大小为B，磁场方向垂直纸面向里。在y≥R范围内，有方向向左的匀强电场，电场强度为E。有一带正电的微粒平行于x轴射入磁场，微粒在磁场中的偏转半径刚好也是R。已知带电微粒的电荷量为q，质量为m，整个装置处于真空中，不计重力。
在△APO′中∠AO′P＝30°，∠APO′＝60°，连接O2O′，因O2P＝O′P＝R，∠O2PO′＝120°，则∠PO′O2＝30°，两圆相交，关于圆心连线对称，设出射点为Q，由对称知∠O2O′Q＝30°，出射点Q必位于O′点正上方。由于∠PO2Q＝60°，所以微粒从磁场中出射方向与x轴成θ＝60°。微粒在电场中沿x轴正方向做初速度为v0x＝vcs θ的匀减速直线运
〔专题强化训练〕1．(2022·全国甲卷)空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面(xOy平面)向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是( )
[解析]在xOy平面内电场的方向沿y轴正方向，故在坐标原点O静止的带正电粒子在电场力作用下会向y轴正方向运动。磁场方向垂直于纸面向里，根据左手定则，可判断出向y轴正方向运动的粒子同时受到沿x轴负方向的洛伦兹力，故带电粒子向x轴负方向偏转，A、C错误；运动的过程中电场力对带电粒子做功，粒子速度大小发生变化，粒子所受的洛伦兹力方向始终与速度方向垂直。由于匀强电场方向是沿y轴正方向，故x轴为匀强电场的等势面，从开始到带电粒子偏转再次运动到x轴时，电场力做功为0，洛伦兹力不做功，故带电粒子再次回到x轴时的速度为0，随后受电场力作用再次进入第二象限重复向左偏转，故B正确，D错误。
2．(多选)(2022·湖北卷)如图所示，一带电粒子以初速度v0沿x轴正方向从坐标原点О射入，并经过点P(a>0，b>0)。若上述过程仅由方向平行于y轴的匀强电场实现，粒子从О到Р运动的时间为t1，到达Р点的动能为Ek1。若上述过程仅由方向垂直于纸面的匀强磁场实现，粒子从O到Р运动的时间为t2，到达Р点的动能为Ek2。下列关系式正确的是( )A．t1t2C．Ek1Ek2
(1)求直流电源的电动势E0；(2)求两极板间磁场的磁感应强度B；(3)在图中虚线的右侧设计一匀强电场，使小球离开电容器后沿直线运动，求电场强度的最小值E′。
专题强化十 带电体在叠加场和组合场中的运动
一、带电体在叠加场中的运动1．叠加场电场、磁场、重力场共存，或其中某两场共存。2．无约束情况下的运动(1)洛伦兹力、重力并存①若重力和洛伦兹力平衡，则带电粒子做匀速直线运动。②若重力和洛伦兹力不平衡，则带电粒子将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题。
(2)电场力、洛伦兹力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电粒子做匀速直线运动。②若电场力和洛伦兹力不平衡，则带电粒子将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题。(3)电场力、洛伦兹力、重力并存①若三力平衡，一定做匀速直线运动。②若重力与电场力平衡，一定做匀速圆周运动。③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒定律或动能定理求解问题。
3．有约束情况下的运动带电粒子在叠加场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求解。
(多选)(2023·广东高三模拟)据报道，我国空间站安装了现代最先进的霍尔推进器用以空间站的轨道维持。如图乙，在很窄的圆环空间内有沿半径向外的磁场1，其磁感应强度大小可近似认为处处相等；垂直圆环平面同时加有匀强磁场2和匀强电场(图中没画出)，磁场1与磁场2的磁感应强度大小相等，已知电子电荷量为e，质量为m，若电子恰好可以在圆环内沿顺时针方向做半径为R、速率为v的匀速圆周运动。则以下说法正确的是( )
〔变式训练1〕 (2023·重庆高三模拟)如图所示，质量为m、电荷量为＋q的圆环可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，不计空气阻力，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度—时间图像不可能是下列选项中的( )
[解析]根据左手定则可知圆环所受洛伦兹力的方向向上，如果qv0B＝mg，则环和杆之间无弹力，圆环也不受摩擦力，环在杆上做匀速直线运动，圆环运动的速度—时间图像如A选项所示；如果qv0B>mg，则环和杆之间有摩擦力作用，环做减速运动，根据牛顿第二定律可得μ(qvB－mg)＝ma，环的加速度减小，当减速到qvB＝mg时，环和杆之间无弹力，此后环做匀速运动，圆环运动的速度—时间图像如D选项所示；如果qv0B
(2023·湖北武汉市高三阶段练习)如图所示，在y>0的空间中存在匀强电场，场强沿y轴负方向；在y<0的空间中存在匀强磁场，磁场方向垂直xOy平面(纸面)向外。一电荷量为q、质量为m的带正电粒子(1)电场强度大小；(2)粒子到达P2时速度的大小和方向；(3)磁感应强度大小。
〔变式训练2〕 如图所示，在xOy坐标系中有圆柱形匀强磁场区域，其圆心在O′(R,0)，半径为R，磁感应强度大小为B，磁场方向垂直纸面向里。在y≥R范围内，有方向向左的匀强电场，电场强度为E。有一带正电的微粒平行于x轴射入磁场，微粒在磁场中的偏转半径刚好也是R。已知带电微粒的电荷量为q，质量为m，整个装置处于真空中，不计重力。
在△APO′中∠AO′P＝30°，∠APO′＝60°，连接O2O′，因O2P＝O′P＝R，∠O2PO′＝120°，则∠PO′O2＝30°，两圆相交，关于圆心连线对称，设出射点为Q，由对称知∠O2O′Q＝30°，出射点Q必位于O′点正上方。由于∠PO2Q＝60°，所以微粒从磁场中出射方向与x轴成θ＝60°。微粒在电场中沿x轴正方向做初速度为v0x＝vcs θ的匀减速直线运
〔专题强化训练〕1．(2022·全国甲卷)空间存在着匀强磁场和匀强电场，磁场的方向垂直于纸面(xOy平面)向里，电场的方向沿y轴正方向。一带正电的粒子在电场和磁场的作用下，从坐标原点O由静止开始运动。下列四幅图中，可能正确描述该粒子运动轨迹的是( )
[解析]在xOy平面内电场的方向沿y轴正方向，故在坐标原点O静止的带正电粒子在电场力作用下会向y轴正方向运动。磁场方向垂直于纸面向里，根据左手定则，可判断出向y轴正方向运动的粒子同时受到沿x轴负方向的洛伦兹力，故带电粒子向x轴负方向偏转，A、C错误；运动的过程中电场力对带电粒子做功，粒子速度大小发生变化，粒子所受的洛伦兹力方向始终与速度方向垂直。由于匀强电场方向是沿y轴正方向，故x轴为匀强电场的等势面，从开始到带电粒子偏转再次运动到x轴时，电场力做功为0，洛伦兹力不做功，故带电粒子再次回到x轴时的速度为0，随后受电场力作用再次进入第二象限重复向左偏转，故B正确，D错误。
2．(多选)(2022·湖北卷)如图所示，一带电粒子以初速度v0沿x轴正方向从坐标原点О射入，并经过点P(a>0，b>0)。若上述过程仅由方向平行于y轴的匀强电场实现，粒子从О到Р运动的时间为t1，到达Р点的动能为Ek1。若上述过程仅由方向垂直于纸面的匀强磁场实现，粒子从O到Р运动的时间为t2，到达Р点的动能为Ek2。下列关系式正确的是( )A．t1
(1)求直流电源的电动势E0；(2)求两极板间磁场的磁感应强度B；(3)在图中虚线的右侧设计一匀强电场，使小球离开电容器后沿直线运动，求电场强度的最小值E′。
