[2023·湖南衡阳三模](多选)一列机械波在某时刻的波形如图所示，质点P的速度为v，经过1.2 s它的速度第一次与v相同，再经过0.8 s它的速度第二次与v相同，则下列判断中正确的是( )
A．波沿x轴正方向传播
B．这列波的波速为2 cm/s
C．从图示位置开始计时，在2.0 s内，质点P向波的传播方向移动4 cm
D．若此波遇到另一列波并发生稳定的干涉现象，则另一列波的频率一定为0.5 Hz，振幅一定是10 cm
2．[2021·湖北卷](多选)一列简谐横波沿x轴传播，在t＝0时刻和t＝1 s时刻的波形分别如图中实线和虚线所示．已知x＝0处的质点在0～1 s内运动的路程为4.5 cm.下列说法正确的是( )
A．波沿x轴正方向传播
B．波源振动周期为1.1 s
C．波的传播速度大小为13 m/s
D．t＝1 s时，x＝6 m处的质点沿y轴负方向运动
3．[2023·河北石家庄二模]如图所示，木块在水中沿竖直方向做简谐运动．运动过程木块受到的合力F和动能Ek随相对平衡位置的位移x、运动的速度v和相对平衡位置的位移x随时间t变化的关系图像可能正确的是( )
4.
[2022·辽宁卷]一列简谐横波沿x轴正方向传播，某时刻的波形如图所示，关于质点P的说法正确的是( )
A．该时刻速度沿y轴正方向
B．该时刻加速度沿y轴正方向
C．此后 eq \f(1,4) 周期内通过的路程为A
D．此后 eq \f(1,2) 周期内沿x轴正方向迁移为 eq \f(1,2) λ
5．(多选)图1中的B超成像的基本原理是探头向人体发射一组超声波，遇到人体组织会产生不同程度的反射，探头接收到的超声波信号由计算机处理，从而形成B超图像．图2为血管探头沿x轴正方向发送的简谐超声波图像，t＝0时刻波恰好传到质点M.已知此超声波的频率为1×107Hz.下列说法正确的是( )
A．血管探头发出的超声波在血管中的传播速度为1.4×103m/s
B．质点M开始振动的方向沿y轴正方向
C．t＝1.25×10－7s时质点M运动到横坐标x＝3.5×10－4m处
D．0～1.25×10－7s内质点M的路程为2 mm
6.

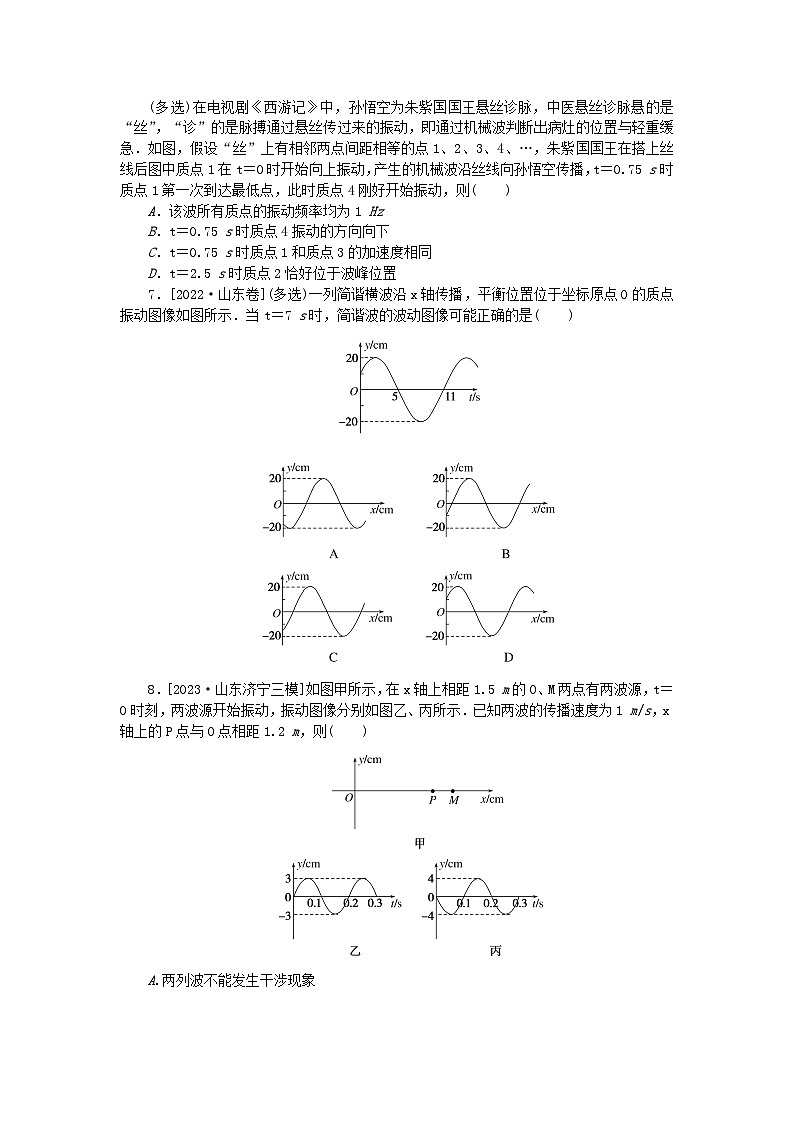

(多选)在电视剧《西游记》中，孙悟空为朱紫国国王悬丝诊脉，中医悬丝诊脉悬的是“丝”，“诊”的是脉搏通过悬丝传过来的振动，即通过机械波判断出病灶的位置与轻重缓急．如图，假设“丝”上有相邻两点间距相等的点1、2、3、4、…，朱紫国国王在搭上丝线后图中质点1在t＝0时开始向上振动，产生的机械波沿丝线向孙悟空传播，t＝0.75 s时质点1第一次到达最低点，此时质点4刚好开始振动，则( )
A．该波所有质点的振动频率均为1 Hz
B．t＝0.75 s时质点4振动的方向向下
C．t＝0.75 s时质点1和质点3的加速度相同
D．t＝2.5 s时质点2恰好位于波峰位置
7．[2022·山东卷](多选)一列简谐横波沿x轴传播，平衡位置位于坐标原点O的质点振动图像如图所示．当t＝7 s时，简谐波的波动图像可能正确的是( )
8．[2023·山东济宁三模]如图甲所示，在x轴上相距1.5 m的O、M两点有两波源，t＝0时刻，两波源开始振动，振动图像分别如图乙、丙所示．已知两波的传播速度为1 m/s，x轴上的P点与O点相距1.2 m，则( )
A.两列波不能发生干涉现象
B．M点波源的振动方程为y＝4sin (10πt＋ eq \f(π,2) )cm
C．P点为振动加强点，振幅为7 cm
D．t＝0.5 s时，P点沿y轴正向振动
9．(多选)“战绳”是一种时尚的健身器材，有较好的健身效果．如图1所示，健身者把两根相同绳子的一端固定在P点，用双手分别握住绳子的另一端，然后根据锻炼的需要以不同的频率、不同的幅度上下抖动绳子，使绳子振动起来．某次锻炼中，健身者以2 Hz的频率开始抖动绳端，t＝0时，绳子上形成的简谐波的波形如图2所示，a、b为右手所握绳子上的两个质点，二者平衡位置间距离为波长的 eq \f(2,3) ，此时质点a的位移为8 eq \r(2) cm.已知绳子长度为12 m，下列说法正确的是( )
A．a、b两质点振动的相位差为 eq \f(4,3) π
B．t＝ eq \f(1,8) s时，质点a的位移仍为8 eq \r(2) cm，且速度方向向下
C．健身者增大抖动频率，将减少振动从绳子端点传播到P点的时间
D．健身者抖动绳子端点(刚开始处于平衡位置)，经过0.4 s振动恰好传到P点
10．水袖是中国古典舞中用于情感表达和抒发的常用技巧，舞者的手有规律的振动传导至袖子上，给人营造出一种“行云流水”的美感，这一过程其实就是机械波的传播．现有一列简谐波某时刻的波形如图中实线所示．经过0.5 s后的波形如图中的虚线所示．已知波的周期为T，且0.25 s
