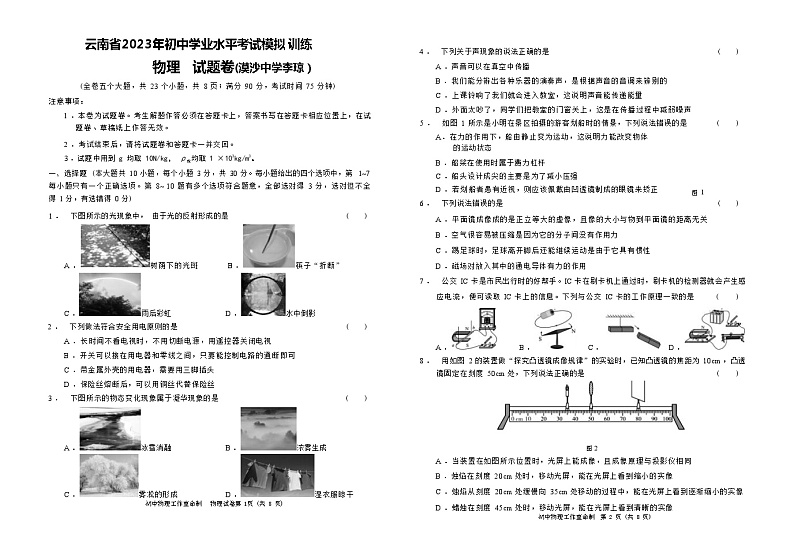

云南省2023年初中学业水平考试模拟训练
物理 试题卷(漠沙中学李琼）
(全卷五个大题，共 23 个小题，共 8 页；满分 90 分，考试时间 75 分钟)
注意事项：
1 ．本卷为试题卷。考生解题作答必须在答题卡上，答案书写在答题卡相应位置上，在试 题卷、草稿纸上作答无效。
2 ．考试结束后，请将试题卷和答题卡一并交回。
3 ．试题中用到 g 均取 10N/kg， ρ水均取 1 ×103kg/m3。
一、选择题 (本大题共 10 小题，每个小题 3 分，共 30 分。每小题给出的四个选项中，第 1~7 每小题只有一个正确选项。第 8~ 10 题有多个选项符合题意，全部选对得 3 分，选对但不全 得 1 分，有选错得 0 分)
1 ． 下图所示的光现象中， 由于光的反射形成的是 ( )
A ．树荫下的光斑 B ．筷子“折断”
C ．雨后彩虹 D ．水中倒影
2 ． 下列做法符合安全用电原则的是 ( )
A ．长时间不看电视时，不用切断电源，用遥控器关闭电视
B ．开关可以接在用电器和零线之间，只要能控制电路的通断即可
C ．带金属外壳的用电器，需要用三脚插头
D ．保险丝熔断后，可以用铜丝代替保险丝
3 ． 下图所示的物态变化现象属于凝华现象的是 ( )
A ．冰雪消融 B ．浓雾生成
C ．雾凇的形成 D ．湿衣服晾干 初中物理工作室命制 物理试卷第 1页 (共 8 页)
4 ． 下列关于声现象的说法正确的是 ( )
A ．声音可以在真空中传播
B ．我们能分辨出各种乐器的演奏声，是根据声音的音调来辨别的
C ．上课铃响了我们就会进入教室，这说明声音能传递能量
D ．外面太吵了，同学们把教室的门窗关上，这是在传播过程中减弱噪声
5 ． 如图 1 所示是小明在景区拍摄的游客划船时的情景，下列说法错误的是 ( )
A．在力的作用下，船由静止变为运动，这说明力能改变物体 的运动状态
B ．船桨在使用时属于费力杠杆
C ．船头设计成尖的主要是为了减小压强
D ．若划船者患有近视，则应该佩戴由凹透镜制成的眼镜来矫正 图 1
6 ． 下列说法错误的是 ( )
A ．平面镜成像成的是正立等大的虚像，且像的大小与物到平面镜的距离无关
B ．空气很容易被压缩是因为它的分子间没有作用力
C ．踢足球时，足球离开脚后还能继续运动是由于它具有惯性
D ．磁场对放入其中的通电导体有力的作用
7 ． 公交 IC 卡是市民出行时的好帮手。IC 卡在刷卡机上通过时，刷卡机的检测器就会产生感
应电流，便可读取 IC 卡上的信息。下列与公交 IC 卡的工作原理一致的是 ( )
A ． B ． C ． D ．
8 ． 用如图 2 的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为 10cm ，凸透 镜固定在刻度 50cm 处，下列说法正确的是 ( )
图 2
A ．当装置在如图所示位置时，光屏上能成像，且成像原理与投影仪相同
B ．烛焰在刻度 20cm 处时，移动光屏，能在光屏上看到缩小的实像
C ．烛焰从刻度 20cm 处缓慢向 35cm 处移动的过程中，能在光屏上看到逐渐缩小的实像
D ．蜡烛在刻度 45cm 处时，移动光屏，能在光屏上看到清晰的实像 初中物理工作室命制 第 2 页 (共 8 页)

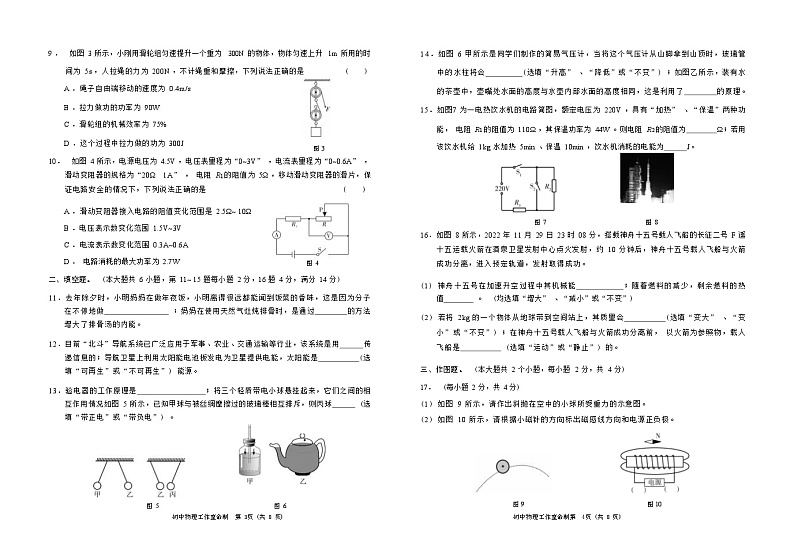

9 ． 如图 3 所示，小刚用滑轮组匀速提升一个重为 300N 的物体，物体匀速上升 1m 所用的时
间为 5s ，人拉绳的力为 200N ，不计绳重和摩擦，下列说法正确的是 ( )
A ．绳子自由端移动的速度为 0.4m/s
B ．拉力做功的功率为 90W
C ．滑轮组的机械效率为 75%
图 3
D ．这个过程中拉力做的功为 300J
10． 如图 4 所示，电源电压为 4.5V ，电压表量程为“0~3V” ，电流表量程为“0~0.6A” ， 滑动变阻器的规格为“20Ω 1A” ， 电阻 R1 的阻值为 5Ω ，移动滑动变阻器的滑片，保 证电路安全的情况下，下列说法正确的是 ( )
A ．滑动变阻器接入电路的阻值变化范围是 2.5Ω~ 10Ω
B ．电压表示数变化范围 1.5V~3V
C ．电流表示数变化范围 0.3A~0.6A
D ． 电路消耗的最大功率为 2.7W 图 4
二、填空题。 (本大题共 6 小题，第 11~ 15 题每小题 2 分，16 题 4 分，满分 14 分)
11．去年除夕时，小明妈妈在做年夜饭，小明离得很远都能闻到饭菜的香味，这是因为分子 在不停地做 ；妈妈在使用天然气灶炖排骨时，是通过 的方法 增大了排骨汤的内能。
12．目前“北斗”导航系统已广泛应用于军事、农业、交通运输等行业，该系统是用 传 递信息的；导航卫星上利用太阳能电池板发电为卫星提供电能，太阳能是 (选 填“可再生”或“不可再生”) 能源。
13．验电器的工作原理是 ；将三个轻质带电小球悬挂起来，它们之间的相 互作用情况如图 5 所示，已知甲球与被丝绸摩擦过的玻璃棒相互排斥，则丙球 (选 填“带正电”或“带负电”) 。
14．如图 6 甲所示是同学们制作的简易气压计，当将这个气压计从山脚拿到山顶时，玻璃管
中的水柱将会 (选填“升高” 、“降低”或“不变”) ；如图乙所示，装有水 的茶壶中，壶嘴处水面的高度与水壶内部水面的高度相同，这是利用了 的原理。
15．如图7 为一电热饮水机的电路简图，额定电压为 220V ，具有“加热” 、“保温”两种功
能， 电阻 R1 的阻值为 110Ω ，其保温功率为 44W 。则电阻 R2 的阻值为 Ω；若用
该饮水机给 1kg 水加热 5min 、保温 10min ，饮水机消耗的电能为 J。
图 7 图 8
16．如图 8 所示，2022 年 11 月 29 日 23 时 08 分，搭载神舟十五号载人飞船的长征二号 F 遥 十五运载火箭在酒泉卫星发射中心点火发射，约 10 分钟后，神舟十五号载人飞船与火箭 成功分离，进入预定轨道，发射取得成功。
(1) 神舟十五号在加速升空过程中其机械能 ；随着燃料的减少，剩余燃料的热 值 。 (均选填“增大” 、“减小”或“不变”)
(2) 若将 2kg 的一个物体从地球带到空间站上，其质量会 (选填“变大” 、“变 小”或“不变”) ；在神舟十五号载人飞船与火箭成功分离前， 以火箭为参照物，载人 飞船是 (选填“运动”或“静止”) 的。
三、作图题。 (本大题共 2 个小题，每小题 2 分，共 4 分)
17． (每小题 2 分，共 4 分)
(1) 如图 9 所示，请作出斜抛在空中的小球所受重力的示意图。
(2) 如图 10 所示，请根据小磁针的方向标出磁感线方向和电源正负极。
图 5 图 6
初中物理工作室命制 第 3页 (共 8 页)
图 9
初中物理工作室命制第 4页 (共 8 页)
图 10
四、实验探究题。 (本大题共 4 小题，第 18 题 8 分，第 19 题 4 分，第 20 题 8 分，第 21 题
4 分，共 24 分)
18． (8 分) 某同学在“探究光的反射规律”的实验中做了如下操作。
(1) 在实验中平面镜放在水平桌面上，垂直放置的纸板应该尽量 (选填“光滑”或 “粗糙”) ，这样做的目的是 。
(2) 如图甲所示，使一束光贴着纸板 E 沿某一角度射到 O 点，经平面镜反射，在纸板 F 上 能看到反射光；把纸板 F 以 ON 为轴向后折，如图乙所示，在纸板 F 上不能看到反射光 线，说明反射光线、入射光线和法线位于 。
(3) 使入射角增大，能观察到反射角 (选填“增大” 、“减小”或“不变”) ， 由 此我们可以得到的结论是 。
(4) 在图甲中，再用另一支激光笔让光沿着 BO (即逆着原反射光线) 射向平面镜时，可看 到反射光线沿 OA 射出，这说明 。
(5) 把纸板 E、F 均倾斜相同角度立在平面镜上，如图丙所示，使一束光贴着纸板 E 仍沿某 个角度射到 O 点，经平面镜反射，在纸板 F 上 (选填“能”或“不能”) 看到反 射光；此时反射光线、入射光线和法线 (选填“在”或“不在”) 同一平面内。
19． (4 分) 如图 12 所示是同学们探究“影响滑动摩擦力大小的因素”的实验装置。
图 12
(1) 在实验过程中，需用弹簧测力计拉动木块做匀速直线运动，根据二力平衡的知识可知，
滑动摩擦力的大小 (选填“大于” 、“小于”或“等于”) 拉力大小。
(2) 选用乙、丙两图做对比，是为了研究滑动摩擦力大小与 的关系，比较
图甲和图乙，可得到滑动摩擦力大小与 有关的结论。
(3) 如果在拔河比赛中要取得胜利，组队时应选择体重较大的同学参加比赛。且同学们在参
加比赛时应选用下图中 类型的鞋。
20． (8 分) 在测定小灯泡的电功率的实验中，已知待测小灯泡的额定电压为 2.5V ，实验中 滑动变阻器的规格为“20Ω 1A” ， 电流表 (0~0.6A) ， 电压表 (0~3V) ， 电源电压恒
为 3V ，导线若干。
图 13
(1) 请用笔画线代替导线，将如图甲所示的实物电路连接完整。 (要求：滑动变阻器滑片向 左移动时电流表示数变小) ，在连接电路时，开关应处于 (选填“断开”或“闭 合”) 状态。
(2) 闭合开关，发现小灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，小灯泡 亮度不变，电压表示数不变(有示数且小于 3V)，出现这种情况的原因可能是 。
(3) 排除故障后，当滑片处于某一位置时， 电压表示数如图乙所示，其读数为 V ，为 使小灯泡正常发光，应将滑动变阻器滑片向 (选填“左”或“右”) 端移动。
(4)如图丙所示是小明根据实验数据绘成的I—U 图象，由图可知小灯泡的额定功率为 W， 在多次测量中，小明发现，当电流表的示数增大时，电压表与电流表的示数之比 (选 填“变大” 、“变小”或“不变”) 。
(5) 同桌小刚通过改变小灯泡两端电压得出不同的数据，用求平均值的方法求出小灯泡的额定功率，小明说这种做法是错误的，理由是 。
21． (4 分) 如图 14 甲所示是演示“流体压强与流速的关系”的实验装置，U 形管内装有水， 直径相同的 a 、b 两管中的水静止时液面相平。
图 14
(1) 如果在右端 c 处往装置里急吹气，导致 b 管上方气流速度 (选填“大于”或 “小于”) a 管上方的气流速度，b 管与 a 管的水面上方形成气压差，U 形管中 (选 填“a ”或“b ”) 管水面升高。
(2) 如图乙是某种喷雾器的工作原理示意图，当喷雾器未工作时，细管 A 内外气压相等， 细管 A 内外液面 。当喷雾器工作时，空气从细管 B 的右端快速喷出，导致 细管 A 上方空气的流速突然增大，细管 A 内液面上方气压小于细管 A 外液面上方的气 压，液体就沿细管 A 的管口流出，同时受到气流的冲击，形成雾状向右喷出，如果此时 喷雾器停止工作，细管 A 中的液面将会 (选填“升高”或“下降”) 。
五、综合题。 (本大题共 2 个小题，每小题 9 分，共 18 分)
22． (9 分) 如图 15 所示电路，电源电压恒定，电阻 R2 的阻值为 20Ω ，电源电压恒定不变， 若只闭合开关 S2 时，电流表示数为 0.2A ，电压表示数为2V；求：
(1) 电源电压；
(2) 电阻 R1 的阻值；
(3) 只闭合开关 S1 、S3 ，通电 1min 电路消耗的电能。
图 15
23． (9 分) 如图 16 甲所示，一个实心正方体物块静止在底面积为 2m2 的容器底部，此时容 器内水深为 2m 。用一根粗细和质量均不计的绳子将该正方体从水底竖直拉起，直至完全 拉出水面，在整个拉动过程中，正方体始终保持匀速运动，拉力大小随时间的变化关系 如图乙所示。 (ρ水= 1.0×103kg/m3 ，g 取 10N/kg) 求：
(1) 正方体物块浸没在水中受到的浮力；
(2) 正方体物块的密度；
(3) 当正方体下表面离开水面后，水对容器底部的压力。
云南省2023年初中学业水平考试模拟训练
物理 试题卷(漠沙中学李琼）
(全卷五个大题，共 23 个小题，共 8 页；满分 90 分，考试时间 75 分钟)
注意事项：
1 ．本卷为试题卷。考生解题作答必须在答题卡上，答案书写在答题卡相应位置上，在试 题卷、草稿纸上作答无效。
2 ．考试结束后，请将试题卷和答题卡一并交回。
3 ．试题中用到 g 均取 10N/kg， ρ水均取 1 ×103kg/m3。
一、选择题 (本大题共 10 小题，每个小题 3 分，共 30 分。每小题给出的四个选项中，第 1~7 每小题只有一个正确选项。第 8~ 10 题有多个选项符合题意，全部选对得 3 分，选对但不全 得 1 分，有选错得 0 分)
1 ． 下图所示的光现象中， 由于光的反射形成的是 ( )
A ．树荫下的光斑 B ．筷子“折断”
C ．雨后彩虹 D ．水中倒影
2 ． 下列做法符合安全用电原则的是 ( )
A ．长时间不看电视时，不用切断电源，用遥控器关闭电视
B ．开关可以接在用电器和零线之间，只要能控制电路的通断即可
C ．带金属外壳的用电器，需要用三脚插头
D ．保险丝熔断后，可以用铜丝代替保险丝
3 ． 下图所示的物态变化现象属于凝华现象的是 ( )
A ．冰雪消融 B ．浓雾生成
C ．雾凇的形成 D ．湿衣服晾干 初中物理工作室命制 物理试卷第 1页 (共 8 页)
4 ． 下列关于声现象的说法正确的是 ( )
A ．声音可以在真空中传播
B ．我们能分辨出各种乐器的演奏声，是根据声音的音调来辨别的
C ．上课铃响了我们就会进入教室，这说明声音能传递能量
D ．外面太吵了，同学们把教室的门窗关上，这是在传播过程中减弱噪声
5 ． 如图 1 所示是小明在景区拍摄的游客划船时的情景，下列说法错误的是 ( )
A．在力的作用下，船由静止变为运动，这说明力能改变物体 的运动状态
B ．船桨在使用时属于费力杠杆
C ．船头设计成尖的主要是为了减小压强
D ．若划船者患有近视，则应该佩戴由凹透镜制成的眼镜来矫正 图 1
6 ． 下列说法错误的是 ( )
A ．平面镜成像成的是正立等大的虚像，且像的大小与物到平面镜的距离无关
B ．空气很容易被压缩是因为它的分子间没有作用力
C ．踢足球时，足球离开脚后还能继续运动是由于它具有惯性
D ．磁场对放入其中的通电导体有力的作用
7 ． 公交 IC 卡是市民出行时的好帮手。IC 卡在刷卡机上通过时，刷卡机的检测器就会产生感
应电流，便可读取 IC 卡上的信息。下列与公交 IC 卡的工作原理一致的是 ( )
A ． B ． C ． D ．
8 ． 用如图 2 的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为 10cm ，凸透 镜固定在刻度 50cm 处，下列说法正确的是 ( )
图 2
A ．当装置在如图所示位置时，光屏上能成像，且成像原理与投影仪相同
B ．烛焰在刻度 20cm 处时，移动光屏，能在光屏上看到缩小的实像
C ．烛焰从刻度 20cm 处缓慢向 35cm 处移动的过程中，能在光屏上看到逐渐缩小的实像
D ．蜡烛在刻度 45cm 处时，移动光屏，能在光屏上看到清晰的实像 初中物理工作室命制 第 2 页 (共 8 页)
9 ． 如图 3 所示，小刚用滑轮组匀速提升一个重为 300N 的物体，物体匀速上升 1m 所用的时
间为 5s ，人拉绳的力为 200N ，不计绳重和摩擦，下列说法正确的是 ( )
A ．绳子自由端移动的速度为 0.4m/s
B ．拉力做功的功率为 90W
C ．滑轮组的机械效率为 75%
图 3
D ．这个过程中拉力做的功为 300J
10． 如图 4 所示，电源电压为 4.5V ，电压表量程为“0~3V” ，电流表量程为“0~0.6A” ， 滑动变阻器的规格为“20Ω 1A” ， 电阻 R1 的阻值为 5Ω ，移动滑动变阻器的滑片，保 证电路安全的情况下，下列说法正确的是 ( )
A ．滑动变阻器接入电路的阻值变化范围是 2.5Ω~ 10Ω
B ．电压表示数变化范围 1.5V~3V
C ．电流表示数变化范围 0.3A~0.6A
D ． 电路消耗的最大功率为 2.7W 图 4
二、填空题。 (本大题共 6 小题，第 11~ 15 题每小题 2 分，16 题 4 分，满分 14 分)
11．去年除夕时，小明妈妈在做年夜饭，小明离得很远都能闻到饭菜的香味，这是因为分子 在不停地做 ；妈妈在使用天然气灶炖排骨时，是通过 的方法 增大了排骨汤的内能。
12．目前“北斗”导航系统已广泛应用于军事、农业、交通运输等行业，该系统是用 传 递信息的；导航卫星上利用太阳能电池板发电为卫星提供电能，太阳能是 (选 填“可再生”或“不可再生”) 能源。
13．验电器的工作原理是 ；将三个轻质带电小球悬挂起来，它们之间的相 互作用情况如图 5 所示，已知甲球与被丝绸摩擦过的玻璃棒相互排斥，则丙球 (选 填“带正电”或“带负电”) 。
14．如图 6 甲所示是同学们制作的简易气压计，当将这个气压计从山脚拿到山顶时，玻璃管
中的水柱将会 (选填“升高” 、“降低”或“不变”) ；如图乙所示，装有水 的茶壶中，壶嘴处水面的高度与水壶内部水面的高度相同，这是利用了 的原理。
15．如图7 为一电热饮水机的电路简图，额定电压为 220V ，具有“加热” 、“保温”两种功
能， 电阻 R1 的阻值为 110Ω ，其保温功率为 44W 。则电阻 R2 的阻值为 Ω；若用
该饮水机给 1kg 水加热 5min 、保温 10min ，饮水机消耗的电能为 J。
图 7 图 8
16．如图 8 所示，2022 年 11 月 29 日 23 时 08 分，搭载神舟十五号载人飞船的长征二号 F 遥 十五运载火箭在酒泉卫星发射中心点火发射，约 10 分钟后，神舟十五号载人飞船与火箭 成功分离，进入预定轨道，发射取得成功。
(1) 神舟十五号在加速升空过程中其机械能 ；随着燃料的减少，剩余燃料的热 值 。 (均选填“增大” 、“减小”或“不变”)
(2) 若将 2kg 的一个物体从地球带到空间站上，其质量会 (选填“变大” 、“变 小”或“不变”) ；在神舟十五号载人飞船与火箭成功分离前， 以火箭为参照物，载人 飞船是 (选填“运动”或“静止”) 的。
三、作图题。 (本大题共 2 个小题，每小题 2 分，共 4 分)
17． (每小题 2 分，共 4 分)
(1) 如图 9 所示，请作出斜抛在空中的小球所受重力的示意图。
(2) 如图 10 所示，请根据小磁针的方向标出磁感线方向和电源正负极。
图 5 图 6
初中物理工作室命制 第 3页 (共 8 页)
图 9
初中物理工作室命制第 4页 (共 8 页)
图 10
四、实验探究题。 (本大题共 4 小题，第 18 题 8 分，第 19 题 4 分，第 20 题 8 分，第 21 题
4 分，共 24 分)
18． (8 分) 某同学在“探究光的反射规律”的实验中做了如下操作。
(1) 在实验中平面镜放在水平桌面上，垂直放置的纸板应该尽量 (选填“光滑”或 “粗糙”) ，这样做的目的是 。
(2) 如图甲所示，使一束光贴着纸板 E 沿某一角度射到 O 点，经平面镜反射，在纸板 F 上 能看到反射光；把纸板 F 以 ON 为轴向后折，如图乙所示，在纸板 F 上不能看到反射光 线，说明反射光线、入射光线和法线位于 。
(3) 使入射角增大，能观察到反射角 (选填“增大” 、“减小”或“不变”) ， 由 此我们可以得到的结论是 。
(4) 在图甲中，再用另一支激光笔让光沿着 BO (即逆着原反射光线) 射向平面镜时，可看 到反射光线沿 OA 射出，这说明 。
(5) 把纸板 E、F 均倾斜相同角度立在平面镜上，如图丙所示，使一束光贴着纸板 E 仍沿某 个角度射到 O 点，经平面镜反射，在纸板 F 上 (选填“能”或“不能”) 看到反 射光；此时反射光线、入射光线和法线 (选填“在”或“不在”) 同一平面内。
19． (4 分) 如图 12 所示是同学们探究“影响滑动摩擦力大小的因素”的实验装置。
图 12
(1) 在实验过程中，需用弹簧测力计拉动木块做匀速直线运动，根据二力平衡的知识可知，
滑动摩擦力的大小 (选填“大于” 、“小于”或“等于”) 拉力大小。
(2) 选用乙、丙两图做对比，是为了研究滑动摩擦力大小与 的关系，比较
图甲和图乙，可得到滑动摩擦力大小与 有关的结论。
(3) 如果在拔河比赛中要取得胜利，组队时应选择体重较大的同学参加比赛。且同学们在参
加比赛时应选用下图中 类型的鞋。
20． (8 分) 在测定小灯泡的电功率的实验中，已知待测小灯泡的额定电压为 2.5V ，实验中 滑动变阻器的规格为“20Ω 1A” ， 电流表 (0~0.6A) ， 电压表 (0~3V) ， 电源电压恒
为 3V ，导线若干。
图 13
(1) 请用笔画线代替导线，将如图甲所示的实物电路连接完整。 (要求：滑动变阻器滑片向 左移动时电流表示数变小) ，在连接电路时，开关应处于 (选填“断开”或“闭 合”) 状态。
(2) 闭合开关，发现小灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，小灯泡 亮度不变，电压表示数不变(有示数且小于 3V)，出现这种情况的原因可能是 。
(3) 排除故障后，当滑片处于某一位置时， 电压表示数如图乙所示，其读数为 V ，为 使小灯泡正常发光，应将滑动变阻器滑片向 (选填“左”或“右”) 端移动。
(4)如图丙所示是小明根据实验数据绘成的I—U 图象，由图可知小灯泡的额定功率为 W， 在多次测量中，小明发现，当电流表的示数增大时，电压表与电流表的示数之比 (选 填“变大” 、“变小”或“不变”) 。
(5) 同桌小刚通过改变小灯泡两端电压得出不同的数据，用求平均值的方法求出小灯泡的额定功率，小明说这种做法是错误的，理由是 。
21． (4 分) 如图 14 甲所示是演示“流体压强与流速的关系”的实验装置，U 形管内装有水， 直径相同的 a 、b 两管中的水静止时液面相平。
图 14
(1) 如果在右端 c 处往装置里急吹气，导致 b 管上方气流速度 (选填“大于”或 “小于”) a 管上方的气流速度，b 管与 a 管的水面上方形成气压差，U 形管中 (选 填“a ”或“b ”) 管水面升高。
(2) 如图乙是某种喷雾器的工作原理示意图，当喷雾器未工作时，细管 A 内外气压相等， 细管 A 内外液面 。当喷雾器工作时，空气从细管 B 的右端快速喷出，导致 细管 A 上方空气的流速突然增大，细管 A 内液面上方气压小于细管 A 外液面上方的气 压，液体就沿细管 A 的管口流出，同时受到气流的冲击，形成雾状向右喷出，如果此时 喷雾器停止工作，细管 A 中的液面将会 (选填“升高”或“下降”) 。
五、综合题。 (本大题共 2 个小题，每小题 9 分，共 18 分)
22． (9 分) 如图 15 所示电路，电源电压恒定，电阻 R2 的阻值为 20Ω ，电源电压恒定不变， 若只闭合开关 S2 时，电流表示数为 0.2A ，电压表示数为2V；求：
(1) 电源电压；
(2) 电阻 R1 的阻值；
(3) 只闭合开关 S1 、S3 ，通电 1min 电路消耗的电能。
图 15
23． (9 分) 如图 16 甲所示，一个实心正方体物块静止在底面积为 2m2 的容器底部，此时容 器内水深为 2m 。用一根粗细和质量均不计的绳子将该正方体从水底竖直拉起，直至完全 拉出水面，在整个拉动过程中，正方体始终保持匀速运动，拉力大小随时间的变化关系 如图乙所示。 (ρ水= 1.0×103kg/m3 ，g 取 10N/kg) 求：
(1) 正方体物块浸没在水中受到的浮力；
(2) 正方体物块的密度；
(3) 当正方体下表面离开水面后，水对容器底部的压力。
