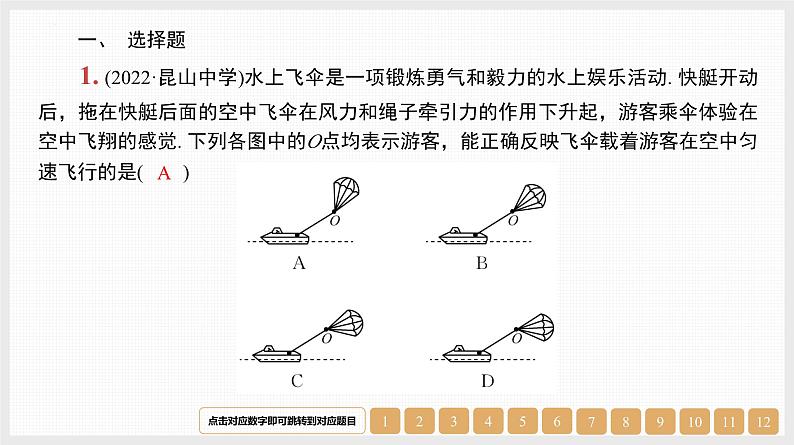

一、 选择题1. (2022·昆山中学)水上飞伞是一项锻炼勇气和毅力的水上娱乐活动. 快艇开动后，拖在快艇后面的空中飞伞在风力和绳子牵引力的作用下升起，游客乘伞体验在空中飞翔的感觉. 下列各图中的O点均表示游客，能正确反映飞伞载着游客在空中匀速飞行的是(　　)

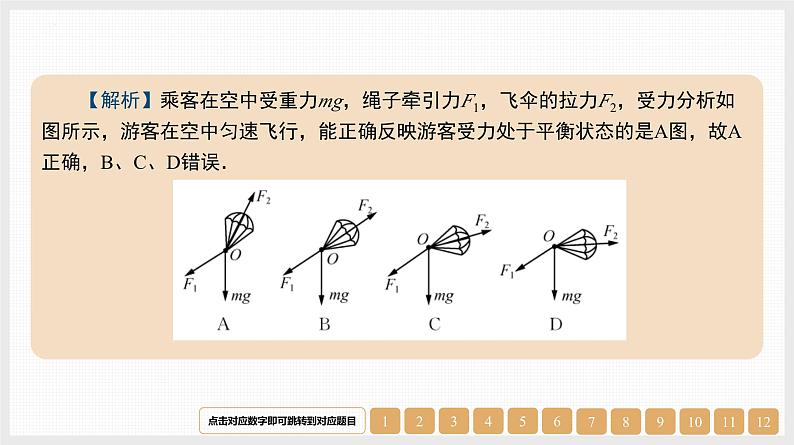

【解析】乘客在空中受重力mg，绳子牵引力F1，飞伞的拉力F2，受力分析如图所示，游客在空中匀速飞行，能正确反映游客受力处于平衡状态的是A图，故A正确，B、C、D错误．

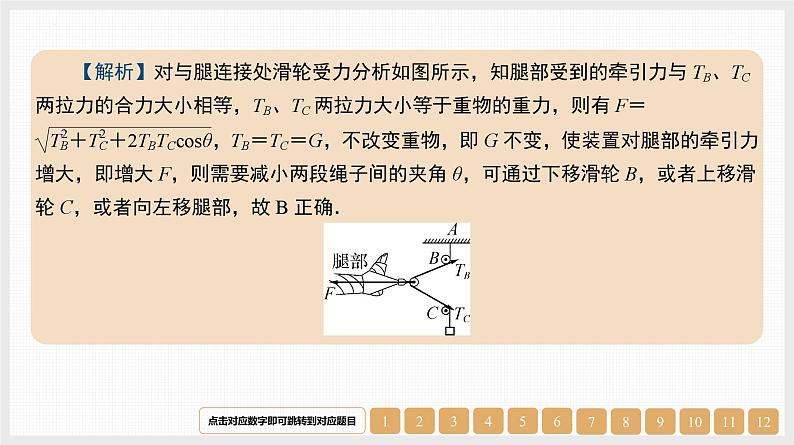

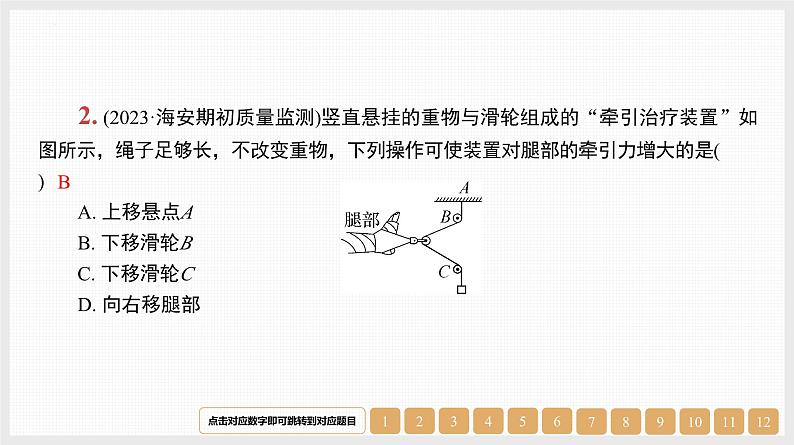

2. (2023·海安期初质量监测)竖直悬挂的重物与滑轮组成的“牵引治疗装置”如图所示，绳子足够长，不改变重物，下列操作可使装置对腿部的牵引力增大的是(　　)A. 上移悬点AB. 下移滑轮BC. 下移滑轮CD. 向右移腿部

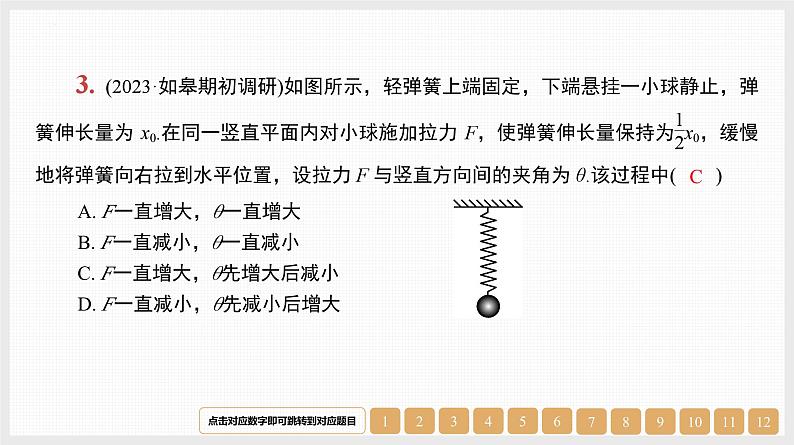

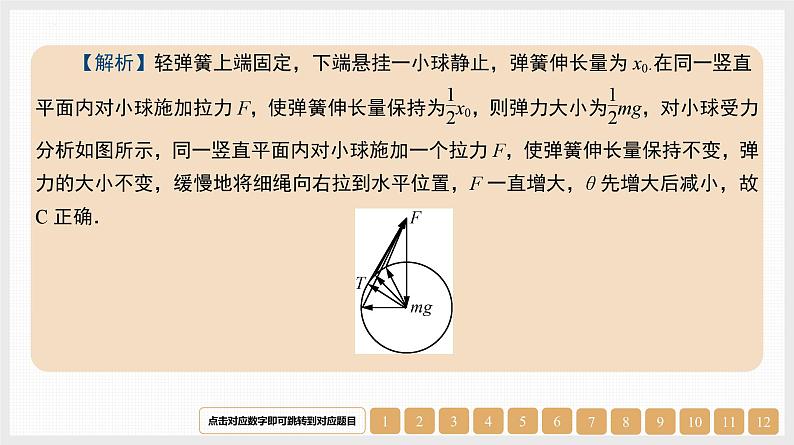

A. F一直增大，θ一直增大B. F一直减小，θ一直减小C. F一直增大，θ先增大后减小D. F一直减小，θ先减小后增大

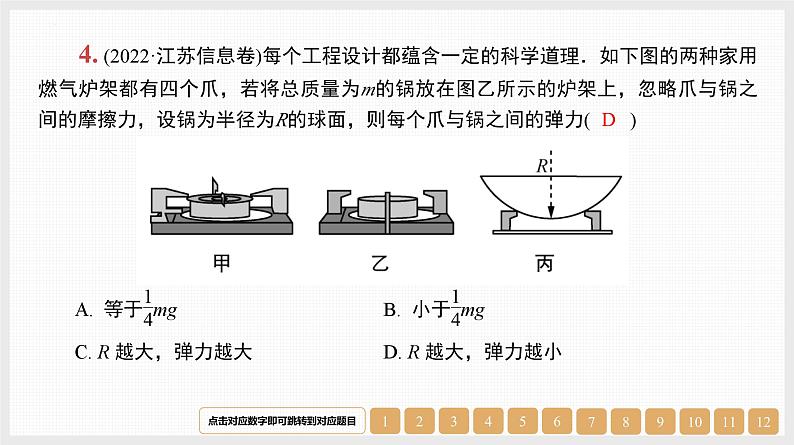

4. (2022·江苏信息卷)每个工程设计都蕴含一定的科学道理．如下图的两种家用燃气炉架都有四个爪，若将总质量为m的锅放在图乙所示的炉架上，忽略爪与锅之间的摩擦力，设锅为半径为R的球面，则每个爪与锅之间的弹力(　　)
5. 如图所示，有8个完全相同的长方体木板叠放在一起，每个木板的质量为100g，某人用手在这叠木板的两侧分别加一大小为F的水平压力，使木板在空中水平静止．若手与木板之间的动摩擦因数为μ1＝0.5，木板与木板之间的动摩擦因数为μ2＝0.2，最大静摩擦力等于滑动摩擦力，取g＝10 m/s2.则水平压力F至少为(　　)A. 8N B. 15N C. 16N D. 30N
【解析】先把所有木板看成整体，由平衡条件知2μ1F≥8mg，得F≥8N，以中间6块木板为研究对象，要使木板不滑下去，由平衡条件知2μ2F≥6mg，解得F≥15N，故F≥15N，故B正确．
6. (2022·浙江卷)如图所示，一轻质晒衣架静置于水平地面上，水平横杆与四根相同的斜杆垂直，两斜杆夹角θ＝60°.一重力为G的物体悬挂在横杆中点，则每根斜杆受到地面的(　　)
7. (2022·如皋中学)如图所示，矩形平板ABCD的AD边固定在水平面上，平板与水平面夹角为θ，AC与AB的夹角也为θ.质量为m的物块在平行于平板的拉力作用下，沿AC方向匀速运动．物块与平板间的动摩擦因数μ＝tanθ，重力加速度大小为g，则拉力大小为(　　)
8. (2022·南京期初调研)如图所示，轻质不可伸长的晾衣绳两端分别固定在两根竖直杆上，A端高于B端，绳上挂有一件衣服，为防止滑动，将悬挂衣服的衣架钩固定在绳上，当固定在适当位置O处时，绳子两端对两杆的拉力大小相等，则(　　)A. 绳子OA段与竖直杆夹角比OB段与竖直杆夹角大B. O点位置与衣服重力有关，衣服重力越大，O点离B端越近C. 若衣架钩固定在绳子上中点处，则绳子两端对杆的拉力大小仍然相等D. 若衣架钩固定在绳子上中点处，则绳子A端对杆的拉力大于B端对杆的拉力
【解析】对O点做受力分析，如图乙所示，由共点力平衡可得FOAsinα＋FOBsinβ＝mg，FOAcsα＝FOBcsβ，又有FOA＝FOB，则可得绳子OA段与竖直杆夹角等于OB段与竖直杆夹角，O点位置与衣服重力无关，A、B错误；若衣架钩固定在绳子上中点处，则衣服保持静止时，由几何关系可得α>β，则根据共点力平衡可得FOAcsα＝FOBcsβ，故FOA>FOB，C错误，D正确．
9. (2022·山东济南检测)如图所示是一个简易起吊设施的示意图，AC是质量不计的撑杆，A端与竖直墙用铰链连接，一滑轮固定在A点正上方，C端吊一重物．现施加一拉力F缓慢将重物P向上拉，在AC杆达到竖直方向前(　　)A. BC绳中的拉力FT越来越大B. BC绳中的拉力FT越来越小C. AC杆中的支撑力FN越来越大D. AC杆中的支撑力FN越来越小
二、 计算题11. (2023·扬州中学)如图所示，光滑圆柱体的质量为m，置于倾角θ＝53°、质量均为M的两个斜面体上．两斜面体与水平地面间的动摩擦因数均为μ＝0.4.求：(1) 每个斜面体对地面压力的大小N.
12. (2022·龙岗中学)如图所示，两个半圆柱A、B和一个光滑圆柱C紧靠着静置于水平地面上，C刚好与地面接触，三者半径均为R，C的质量为m，A、B的质量都为0.5m，A、B与地面的动摩擦因数相同．现用水平向左的力推A，使A缓慢移动而抬高C，直至A的左边缘和B的右边缘刚好接触，整个过程中B始终静止不动，且B所受摩擦力的最大值恰好等于B与地面间的最大静摩擦力，重力加速度为g，求：(1) C被抬高的过程中，A给C的弹力的最小值．(2) A、B与地面间的动摩擦因数μ.
