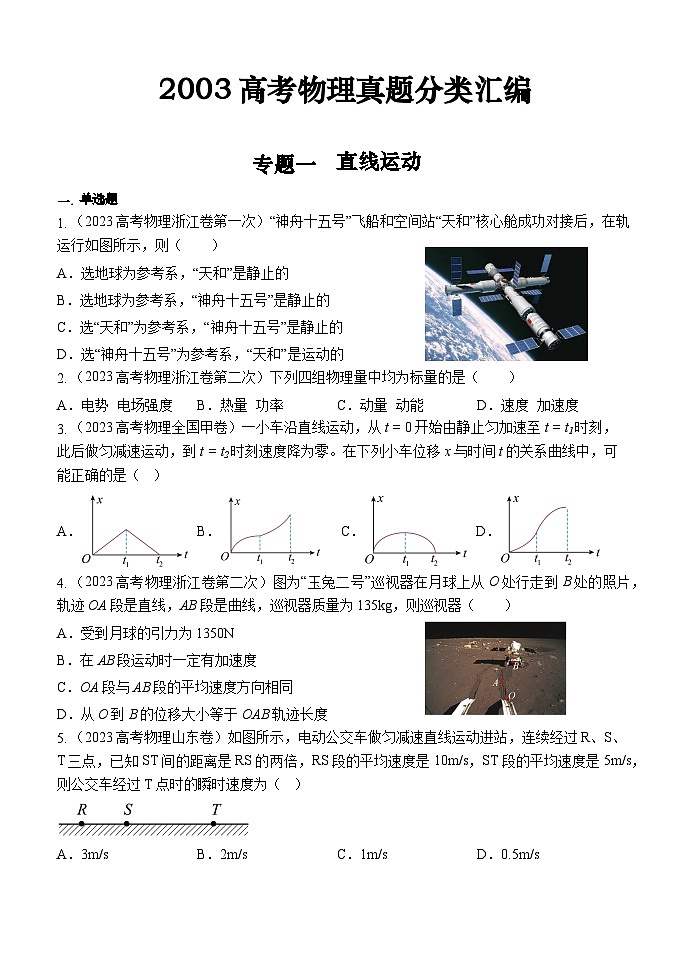

2003高考物理真题分类汇编
专题一 直线运动
一. 单选题
1. （2023高考物理浙江卷第一次）“神舟十五号”飞船和空间站“天和”核心舱成功对接后，在轨运行如图所示，则（　　）
A．选地球为参考系，“天和”是静止的
B．选地球为参考系，“神舟十五号”是静止的
C．选“天和”为参考系，“神舟十五号”是静止的
D．选“神舟十五号”为参考系，“天和”是运动的
2. （2023高考物理浙江卷第二次）下列四组物理量中均为标量的是（　　）
A．电势  电场强度 B．热量  功率 C．动量  动能 D．速度  加速度
3. （2023高考物理全国甲卷）一小车沿直线运动，从t = 0开始由静止匀加速至t = t1时刻，此后做匀减速运动，到t = t2时刻速度降为零。在下列小车位移x与时间t的关系曲线中，可能正确的是（   ）
A．  B．  C．  D．
4. （2023高考物理浙江卷第二次）图为“玉兔二号”巡视器在月球上从O处行走到B处的照片，轨迹OA段是直线，AB段是曲线，巡视器质量为135kg，则巡视器（　　）
A．受到月球的引力为1350N
B．在AB段运动时一定有加速度
C．OA段与AB段的平均速度方向相同
D．从O到B的位移大小等于OAB轨迹长度
5. （2023高考物理山东卷）如图所示，电动公交车做匀减速直线运动进站，连续经过R、S、T三点，已知ST间的距离是RS的两倍，RS段的平均速度是10m/s，ST段的平均速度是5m/s，则公交车经过T点时的瞬时速度为（   ）

A．3m/s B．2m/s C．1m/s D．0.5m/s

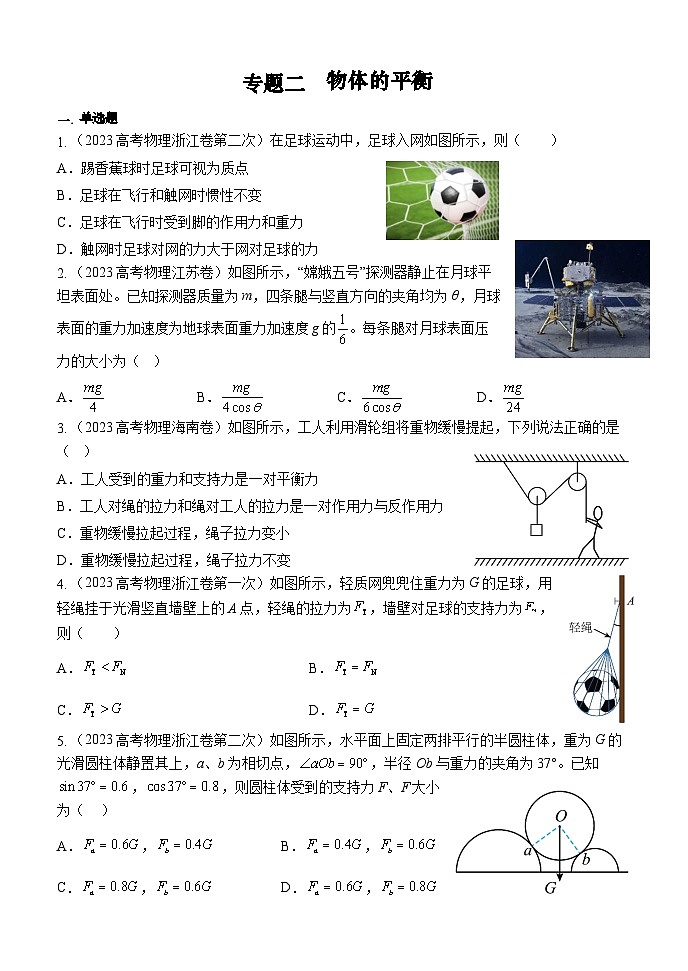

专题二 物体的平衡
一. 单选题
1. （2023高考物理浙江卷第二次）在足球运动中，足球入网如图所示，则（　　）
A．踢香蕉球时足球可视为质点
B．足球在飞行和触网时惯性不变
C．足球在飞行时受到脚的作用力和重力
D．触网时足球对网的力大于网对足球的力
2. （2023高考物理江苏卷）如图所示，“嫦娥五号”探测器静止在月球平坦表面处。已知探测器质量为m，四条腿与竖直方向的夹角均为θ，月球表面的重力加速度为地球表面重力加速度g的。每条腿对月球表面压力的大小为（   ）
A． B． C． D．
3. （2023高考物理海南卷）如图所示，工人利用滑轮组将重物缓慢提起，下列说法正确的是（   ）
A．工人受到的重力和支持力是一对平衡力
B．工人对绳的拉力和绳对工人的拉力是一对作用力与反作用力
C．重物缓慢拉起过程，绳子拉力变小
D．重物缓慢拉起过程，绳子拉力不变
4. （2023高考物理浙江卷第一次）如图所示，轻质网兜兜住重力为G的足球，用轻绳挂于光滑竖直墙壁上的A点，轻绳的拉力为，墙壁对足球的支持力为，则（　　）
A． B．
C． D．
5. （2023高考物理浙江卷第二次）如图所示，水平面上固定两排平行的半圆柱体，重为G的光滑圆柱体静置其上，a、b为相切点，，半径Ob与重力的夹角为37°。已知，，则圆柱体受到的支持力F、F大小为（    ）
A．， B．，
C．， D．，

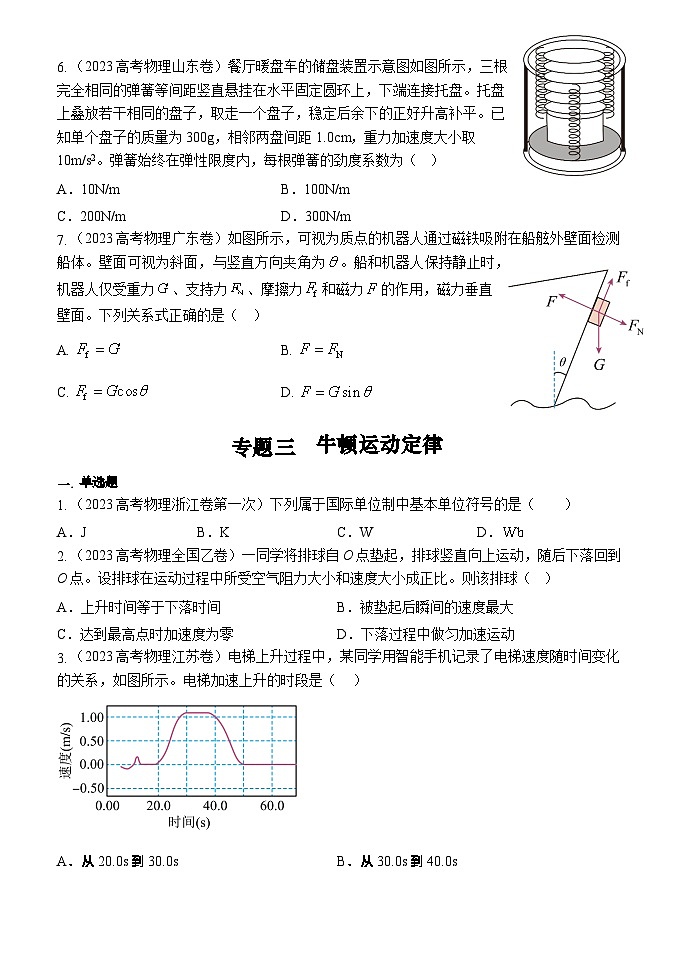

6. （2023高考物理山东卷）餐厅暖盘车的储盘装置示意图如图所示，三根完全相同的弹簧等间距竖直悬挂在水平固定圆环上，下端连接托盘。托盘上叠放若干相同的盘子，取走一个盘子，稳定后余下的正好升高补平。已知单个盘子的质量为300g，相邻两盘间距1.0cm，重力加速度大小取10m/s2。弹簧始终在弹性限度内，每根弹簧的劲度系数为（   ）
A．10N/m B．100N/m
C．200N/m D．300N/m
7. （2023高考物理广东卷）如图所示，可视为质点的机器人通过磁铁吸附在船舷外壁面检测船体。壁面可视为斜面，与竖直方向夹角为。船和机器人保持静止时，机器人仅受重力、支持力、摩擦力和磁力的作用，磁力垂直壁面。下列关系式正确的是（ ）
A. B.
C. D.
专题三 牛顿运动定律
一. 单选题
1. （2023高考物理浙江卷第一次）下列属于国际单位制中基本单位符号的是（　　）
A．J B．K C．W D．
2. （2023高考物理全国乙卷）一同学将排球自O点垫起，排球竖直向上运动，随后下落回到O点。设排球在运动过程中所受空气阻力大小和速度大小成正比。则该排球（   ）
A．上升时间等于下落时间 B．被垫起后瞬间的速度最大
C．达到最高点时加速度为零 D．下落过程中做匀加速运动
3. （2023高考物理江苏卷）电梯上升过程中，某同学用智能手机记录了电梯速度随时间变化的关系，如图所示。电梯加速上升的时段是（    ）

A．从20.0s到30.0s B．从30.0s到40.0s
C．从40.0s到50.0s D．从50.0s到60.0s
4. （2023高考物理辽宁卷） 安培通过实验研究，发现了电流之间相互作用力的规律。若两段长度分别为和、电流大小分别为I1和I₂的平行直导线间距为r时，相互作用力的大小可以表示为。比例系数k的单位是（　　）
A. kg·m/（s²·A） B. kg·m/（s²·A²） C. kg·m²/（s³·A） D. kg·m²/（s³·A³）
5. （2023高考物理北京卷）如图所示，在光滑水平地面上，两相同物块用细线相连，两物块质量均为1kg，细线能承受的最大拉力为2N。（2023高考物理北京卷）则F的最大值为（   ）

A．1N B．2N C．4N D．5N
6. （2023高考物理天津卷）质量为m的列车匀速v行驶，突然以F大小的力制动刹车直到列车停止，过程中恒受到f的空气阻力，下列说法正确的是（　　）
A．减速运动加速度大小 B．力F的冲量为mv
C．刹车距离为 D．匀速行驶时功率为
7. （2023高考物理广东卷）铯原子喷泉钟是定标“秒”装置。在喷泉钟的真空系统中，可视为质点的铯原子团在激光的推动下，获得一定的初速度。随后激光关闭，铯原子团仅在重力的作用下做竖直上抛运动，到达最高点后再做一段自由落体运动。取竖直向上为正方向。下列可能表示激光关闭后铯原子团速度或加速度随时间变化的图像是（　　）
A. B. C. D.
二. 多选题
8. （2023高考物理全国甲卷）用水平拉力使质量分别为、的甲、乙两物体在水平桌面上由静止开始沿直线运动，两物体与桌面间的动摩擦因数分别为和。甲、乙两物体运动后，所受拉力F与其加速度a的关系图线如图所示。由图可知（    ）
  A． B． C． D．
9. （2023高考物理全国乙卷）如图，一质量为M、长为l的木板静止在光滑水平桌面上，另一质量为m的小物块（可视为质点）从木板上的左端以速度v0开始运动。已知物块与木板间的滑动摩擦力大小为f，当物块从木板右端离开时（   ）
 A．木板的动能一定等于fl B．木板的动能一定小于fl
C．物块的动能一定大于 D．物块的动能一定小于
10. （2023高考物理湖北卷）时刻，质点P从原点由静止开始做直线运动，其加速度a随时间t按图示的正弦曲线变化，周期为。在时间内，下列说法正确的是（    ）

A．时，P回到原点 B．时，P的运动速度最小
C．时，P到原点的距离最远 D．时，P的运动速度与时相同
11. （2023高考物理湖南卷）如图，光滑水平地面上有一质量为的小车在水平推力的作用下加速运动。车厢内有质量均为的A、B两小球，两球用轻杆相连，A球靠在光滑左壁上，B球处在车厢水平底面上，且与底面的动摩擦因数为，杆与竖直方向的夹角为，杆与车厢始终保持相对静止假设最大静摩擦力等于滑动摩擦力。下列说法正确的是（    ）
A．若B球受到的摩擦力为零，则
B．若推力向左，且，则的最大值为
C．若推力向左，且，则的最大值为
D．若推力向右，且，则的范围为
三. 计算题
12. （2023高考物理辽宁卷） 某大型水陆两柄飞机具有水面滑行汲水和空中投水等功能。某次演练中，该飞机在水而上由静止开始匀加速直线滑行并汲水，速度达到v₁=80m/s时离开水面，该过程滑行距离L=1600m、汲水质量m=（2023高考物理辽宁卷）0×10⁴kg。离开水面后，飞机琴升高度h=100m时速度达到v₂=100m/s，之后保持水平匀速飞行，待接近目标时开始空中投水。取重力加速度g=10m/s²。求：
（1）飞机在水面滑行阶段的加速度a的大小及滑行时间t；
（2）整个攀升阶段，飞机汲取的水的机械能增加量△E。



专题四 曲线运动
一. 单选题
1. （2023高考物理全国甲卷）一质点做匀速圆周运动，若其所受合力的大小与轨道半径的n次方成正比，运动周期与轨道半径成反比，则n等于（    ）
A．1 B．2 C．3 D．4
2. （2023高考物理全国乙卷）小车在水平地面上沿轨道从左向右运动，动能一直增加。如果用带箭头的线段表示小车在轨道上相应位置处所受合力，下列四幅图可能正确的是（    ）
A．   B．
C．   D．
3. （2023高考物理江苏卷）达·芬奇的手稿中描述了这样一个实验：一个罐子在空中沿水平直线向右做匀加速运动，沿途连续漏出沙子。若不计空气阻力，则下列图中能反映空中沙子排列的几何图形是（　　）
A．  B．  C．   D．
4. （2023高考物理湖南卷）如图（a），我国某些农村地区人们用手抛撒谷粒进行水稻播种。某次抛出的谷粒中有两颗的运动轨迹如图（b）所示，其轨迹在同一竖直平面内，抛出点均为，且轨迹交于点，抛出时谷粒1和谷粒2的初速度分别为和，其中方向水平，方向斜向上。忽略空气阻力，关于两谷粒在空中的运动，下列说法正确的是（    ）

A．谷粒1的加速度小于谷粒2的加速度 B．谷粒2在最高点的速度小于
C．两谷粒从到的运动时间相等 D．两谷粒从到的平均速度相等
5. （2023高考物理浙江卷第一次）如图所示，在考虑空气阻力的情况下，一小石子从O点抛出沿轨迹运动，其中P是最高点。若空气阻力大小与瞬时速度大小成正比，则小石子竖直方向分运动的加速度大小（　　）
A．O点最大 B．P点最大
C．Q点最大 D．整个运动过程保持不变
6. （2023高考物理辽宁卷） 某同学在练习投篮，篮球在空中的运动轨迹如图中虚线所示，篮球所受合力F的示意图可能正确的是（　　）
A. B.
C. D.
二. 多选题
7. （2023高考物理湖南卷）如图，固定在竖直面内的光滑轨道ABC由直线段AB和圆弧段BC组成，两段相切于B点，AB段与水平面夹角为θ，BC段圆心为O，最高点为C、A与C的高度差等于圆弧轨道的直径2R。小球从A点以初速度v0冲上轨道，能沿轨道运动恰好到达C点，下列说法正确的是（   ）
A．小球从B到C的过程中，对轨道的压力逐渐增大
B．小球从A到C的过程中，重力的功率始终保持不变
C．小球的初速度
D．若小球初速度v0增大，小球有可能从B点脱离轨道
三. 计算题
8. （2023高考物理江苏卷）“转碟”是传统的杂技项目，如图所示，质量为m的发光物体放在半径为r的碟子边缘，杂技演员用杆顶住碟子中心，使发光物体随碟子一起在水平面内绕A点做匀速圆周运动。当角速度为时，碟子边缘看似一个光环。求此时发光物体的速度大小和受到的静摩擦力大小f。


9. （2023高考物理新课标卷）将扁平的石子向水面快速抛出，石子可能会在水面上一跳一跳地飞向远方，俗称“打水漂”。要使石子从水面跳起产生“水漂”效果，石子接触水面时的速度方向与水面的夹角不能大于θ。为了观察到“水漂”，一同学将一石子从距水面高度为h处水平抛出，抛出速度的最小值为多少？（不计石子在空中飞行时的空气阻力，重力加速度大小为g）






10. （2023高考物理山东卷）电磁炮灭火消防车（图甲）采用电磁弹射技术投射灭火弹进入高层建筑快速灭火。电容器储存的能量通过电磁感应转化成灭火弹的动能，设置储能电容器的工作电压可获得所需的灭火弹出膛速度。如图乙所示，若电磁炮正对高楼，与高楼之间的水平距离，灭火弹出膛速度，方向与水平面夹角，不计炮口离地面高度及空气阻力，取重力加速度大小，。
（1）求灭火弹击中高楼位置距地面的高度H；
（2）已知电容器储存的电能，转化为灭火弹动能的效率，灭火弹的质量为，电容，电容器工作电压U应设置为多少？






专题五 万有引力与航天
一. 单选题
1. （2023高考物理新课标卷）2023年5月，世界现役运输能力最大的货运飞船天舟六号，携带约5800kg的物资进入距离地面约400km（小于地球同步卫星与地面的距离）的轨道，顺利对接中国空间站后近似做匀速圆周运动。对接后，这批物资（　　）
A．质量比静止在地面上时小 B．所受合力比静止在地面上时小
C．所受地球引力比静止在地面上时大 D．做圆周运动的角速度大小比地球自转角速度大
2. （2023高考物理江苏卷）设想将来发射一颗人造卫星，能在月球绕地球运动的轨道上稳定运行，该轨道可视为圆轨道．该卫星与月球相比，一定相等的是（    ）
A．质量 B．向心力大小
C．向心加速度大小 D．受到地球的万有引力大小
3. （2023高考物理湖北卷）2022年12月8日，地球恰好运行到火星和太阳之间，且三者几乎排成一条直线，此现象被称为“火星冲日”。火星和地球几乎在同一平面内沿同一方向绕太阳做圆周运动，火星与地球的公转轨道半径之比约为，如图所示。根据以上信息可以得出（    ）
A．火星与地球绕太阳运动的周期之比约为
B．当火星与地球相距最远时，两者的相对速度最大
C．火星与地球表面的自由落体加速度大小之比约为
D．下一次“火星冲日”将出现在2023年12月8日之前
4. （2023高考物理湖南卷）根据宇宙大爆炸理论，密度较大区域的物质在万有引力作用下，不断聚集可能形成恒星。恒星最终的归宿与其质量有关，如果质量为太阳质量的倍将坍缩成白矮星，质量为太阳质量的倍将坍缩成中子星，质量更大的恒星将坍缩成黑洞。设恒星坍缩前后可看成质量均匀分布的球体，质量不变，体积缩小，自转变快．不考虑恒星与其它物体的相互作用．已知逃逸速度为第一宇宙速度的倍，中子星密度大于白矮星。根据万有引力理论，下列说法正确的是（    ）
A．同一恒星表面任意位置的重力加速度相同
B．恒星坍缩后表面两极处的重力加速度比坍缩前的大
C．恒星坍缩前后的第一宇宙速度不变
D．中子星的逃逸速度小于白矮星的逃逸速度
5. （2023高考物理浙江卷第二次）木星的卫星中，木卫一、木卫二、木卫三做圆周运动的周期之比为。木卫三周期为T，公转轨道半径是月球绕地球轨道半径r的n倍。月球绕地球公转周期为，则（    ）
A．木卫一轨道半径为 B．木卫二轨道半径为
C．周期T与T0之比为 D．木星质量与地球质量之比为
6. （2023高考物理浙江卷第一次）太阳系各行星几乎在同一平面内沿同一方向绕太阳做圆周运动．当地球恰好运行到某地外行星和太阳之间，且三者几乎排成一条直线的现象，称为“行星冲日”，已知地球及各地外行星绕太阳运动的轨道半径如下表：
行星名称
地球
火星
木星
土星
天王星
海王星
轨道半径
1.0
1.5
5.2
9.5
19
30
则相邻两次“冲日”时间间隔约为（　　）
A．火星365天 B．火星800天
C．天王星365天 D．天王星800天
7. （2023高考物理辽宁卷） 在地球上观察，月球和太阳的角直径（直径对应的张角）近似相等，如图所示。若月球绕地球运动的周期为T₁，地球绕太阳运动的周期为T₂，地球半径是月球半径的k倍，则地球与太阳的平均密度之比约为（　　）

A. B. C. D.
8. （2023高考物理山东卷）牛顿认为物体落地是由于地球对物体的吸引，这种吸引力可能与天体间（如地球与月球）的引力具有相同的性质、且都满足。已知地月之间的距离r大约是地球半径的60倍，地球表面的重力加速度为g，根据牛顿的猜想，月球绕地球公转的周期为（   ）
A． B． C． D．
9. （2023高考物理北京卷）在太空实验室中可以利用匀速圆周运动测量小球质量。如图所示，不可伸长的轻绳一端固定于O点，另一端系一待测小球，使其绕O做匀速圆周运动，用力传感器测得绳上的拉力为F，用停表测得小球转过n圈所用的时间为t，用刻度尺测得O点到球心的距离为圆周运动的半径R。下列说法正确的是（　　）
A．圆周运动轨道可处于任意平面内
B．小球的质量为
C．若误将圈记作n圈，则所得质量偏大
D．若测R时未计入小球半径，则所得质量偏小
10. （2023高考物理天津卷）运行周期为的北斗卫星比运行周期为的（　　）
A．加速度大 B．角速度大 C．周期小 D．线速度小
11. （2023高考物理北京卷）2022年10月9日，我国综合性太阳探测卫星“夸父一号”成功发射，实现了对太阳探测的跨越式突破。“夸父一号”卫星绕地球做匀速圆周运动，距地面高度约为，运行一圈所用时间约为100分钟。如图所示，为了随时跟踪和观测太阳的活动，“夸父一号”在随地球绕太阳公转的过程中，需要其轨道平面始终与太阳保持固定的取向，使太阳光能照射到“夸父一号”，下列说法正确的是（　　）
A．“夸父一号”的运行轨道平面平均每天转动的角度约为
B．“夸父一号”绕地球做圆周运动的速度大于
C．“夸父一号”绕地球做圆周运动的向心加速度大于地球表面的重力加速度
D．由题干信息，根据开普勒第三定律，可求出日地间平均距离
12. （2023高考物理广东卷）如图（a）所示，太阳系外的一颗行星P绕恒星Q做匀速圆周运动。由于P的遮挡，探测器探测到Q的亮度随时间做如图（b）所示的周期性变化，该周期与P的公转周期相同。已知Q的质量为，引力常量为G。关于P的公转，下列说法正确的是（ ）

A. 周期为 B. 半径为
C. 角速度的大小为 D. 加速度的大小为
二. 多选题
13. （2023高考物理海南卷）如图所示，1、2轨道分别是天宫二号飞船在变轨前后的轨道，下列说法正确的是（    ）
A．飞船从1轨道变到2轨道要点火加速
B．飞船在1轨道周期大于2轨道周期
C．飞船在1轨道速度大于2轨道
D．飞船在1轨道加速度大于2轨道
三. 计算题
14. （2023高考物理北京卷）螺旋星系中有大量的恒星和星际物质，主要分布在半径为R的球体内，球体外仅有极少的恒星。球体内物质总质量为M，可认为均匀分布，球体内外的所有恒星都绕星系中心做匀速圆周运动，恒星到星系中心的距离为r，引力常量为G。
（1）求区域的恒星做匀速圆周运动的速度大小v与r的关系；
（2）根据电荷均匀分布的球壳内试探电荷所受库仑力的合力为零，利用库仑力与万有引力的表达式的相似性和相关力学知识，求区域的恒星做匀速圆周运动的速度大小v与r的关系；
（3）科学家根据实测数据，得到此螺旋星系中不同位置的恒星做匀速圆周运动的速度大小v随r的变化关系图像，如图所示，根据在范围内的恒星速度大小几乎不变，科学家预言螺旋星系周围（）存在一种特殊物质，称之为暗物质。暗物质与通常的物质有引力相互作用，并遵循万有引力定律，求内暗物质的质量。


专题六 机械能守恒定律
一. 单选题
1. （2023高考物理浙江卷第一次）一位游客正在体验蹦极，绑上蹦极专用的橡皮绳后从跳台纵身而下。游客从跳台下落直到最低点过程中（　　）
A．弹性势能减小 B．重力势能减小
C．机械能保持不变 D．绳一绷紧动能就开始减小
2. （2023高考物理全国甲卷）一同学将铅球水平推出，不计空气阻力和转动的影响，铅球在平抛运动过程中（    ）
A．机械能一直增加 B．加速度保持不变
C．速度大小保持不变 D．被推出后瞬间动能最大
3. （2023高考物理新课标卷）无风时，雨滴受空气阻力的作用在地面附近会以恒定的速率竖直下落。一质量为m的雨滴在地面附近以速率v下落高度h的过程中，克服空气阻力做的功为（重力加速度大小为g）（　　）
A．0 B．mgh C． D．
4. （2023高考物理江苏卷）滑块以一定的初速度沿粗糙斜面从底端上滑，到达最高点B后返回到底端。利用频闪仪分别对上滑和下滑过程进行拍摄，频闪照片示意图如图所示。与图乙中相比，图甲中滑块（　　）
A．受到的合力较小
B．经过A点的动能较小
C．在A、B之间的运动时间较短
D．在A、B之间克服摩擦力做的功较小
5. （2023高考物理湖北卷）两节动车的额定功率分别为和，在某平直铁轨上能达到的最大速度分别为和。现将它们编成动车组，设每节动车运行时受到的阻力在编组前后不变，则该动车组在此铁轨上能达到的最大速度为（    ）
A． B． C． D．
6. （2023高考物理浙江卷第二次）铅球被水平推出后的运动过程中，不计空气阻力，下列关于铅球在空中运动时的加速度大小a、速度大小v、动能E和机械能E随运动时间t的变化关系中，正确的是（　　）
A．   B．  C．   D．
7. （2023高考物理辽宁卷） 如图（a），从高处M点到地面N点有Ⅰ、Ⅱ两条光滑轨道。两相同小物块甲、乙同时从M点由静止释放，沿不同轨道滑到N点，其速率v与时间t的关系如图（b）所示。由图可知，两物块在离开M点后、到达N点前的下滑过程中（　　）
A. 甲沿I下滑且同一时刻甲的动能比乙的大
B. 甲沿Ⅱ下滑且同一时刻甲的动能比乙的小
C. 乙沿I下滑且乙的重力功率一直不变
D. 乙沿Ⅱ下滑且乙的重力功率一直增大
8. （2023高考物理山东卷）《天工开物》中记载了古人借助水力使用高转筒车往稻田里引水的场景。引水过程简化如下：两个半径均为R的水轮，以角速度ω匀速转动。水筒在筒车上均匀排布，单位长度上有n个，与水轮间无相对滑动。每个水筒离开水面时装有质量为m的水，其中的60%被输送到高出水面H处灌入稻田。当地的重力加速度为g，则筒车对灌入稻田的水做功的功率为（   ）
A． B． C． D．nmgωRH
9. （2023高考物理山东卷）质量为M的玩具动力小车在水平面上运动时，牵引力F和受到的阻力f均为恒力，如图所示，小车用一根不可伸长的轻绳拉着质量为m的物体由静止开始运动。当小车拖动物体行驶的位移为时，小车达到额定功率，轻绳从物体上脱落。物体继续滑行一段时间后停下，其总位移为。物体与地面间的动摩擦因数不变，不计空气阻力。小车的额定功率P0为（   ）

A． B．
C． D．
二、多选题
10. （2023高考物理北京卷）如图所示，一物体在力F作用下沿水平桌面做匀加速直线运动。已知物体质量为m，加速度大小为a，物体和桌面之间的动摩擦因数为，重力加速度为g，在物体移动距离为x的过程中（　　）
A．摩擦力做功大小与F方向无关
B．合力做功大小与F方向有关
C．F为水平方向时，F做功为
D．F做功的最小值为
二. 多选题
11. （2023高考物理新课标卷）一质量为1kg的物体在水平拉力的作用下，由静止开始在水平地面上沿x轴运动，出发点为x轴零点，拉力做的功W与物体坐标x的关系如图所示。物体与水平地面间的动摩擦因数为0.4，重力加速度大小取10m/s2。下列说法正确的是（   ）
A．在x = 1m时，拉力的功率为6W
B．在x = 4m时，物体的动能为2J
C．从x = 0运动到x = 2m，物体克服摩擦力做的功为8J
D．从x = 0运动到x = 4的过程中，物体的动量最大为2kg∙m/s
12. （2023高考物理湖北卷）如图所示，原长为l的轻质弹簧，一端固定在O点，另一端与一质量为m的小球相连。小球套在竖直固定的粗糙杆上，与杆之间的动摩擦因数为0.5。杆上M、N两点与O点的距离均为l，P点到O点的距离为，OP与杆垂直。当小球置于杆上P点时恰好能保持静止。设最大静摩擦力等于滑动摩擦力，重力加速度大小为g。小球以某一初速度从M点向下运动到N点，在此过程中，弹簧始终在弹性限度内。下列说法正确的是（    ）
A．弹簧的劲度系数为
B．小球在P点下方处的加速度大小为
C．从M点到N点的运动过程中，小球受到的摩擦力先变小再变大
D．从M点到P点和从P点到N点的运动过程中，小球受到的摩擦力做功相同
13. （2023高考物理广东卷）人们用滑道从高处向低处运送货物．如图所示，可看作质点的货物从圆弧滑道顶端点静止释放，沿滑道运动到圆弧末端点时速度大小为。已知货物质量为，滑道高度为，且过点的切线水平，重力加速度取。关于货物从点运动到点的过程，下列说法正确的有（ ）
A. 重力做的功为 B. 克服阻力做的功为
C. 经过点时向心加速度大小为 D. 经过点时对轨道的压力大小为
三. 计算题
14. （2023高考物理全国甲卷）如图，光滑水平桌面上有一轻质弹簧，其一端固定在墙上。用质量为m的小球压弹簧的另一端，使弹簧的弹性势能为。释放后，小球在弹簧作用下从静止开始在桌面上运动，与弹簧分离后，从桌面水平飞出。小球与水平地面碰撞后瞬间，其平行于地面的速度分量与碰撞前瞬间相等；垂直于地面的速度分量大小变为碰撞前瞬间的。小球与地面碰撞后，弹起的最大高度为h。重力加速度大小为g，忽略空气阻力。求
（1）小球离开桌面时的速度大小；
（2）小球第一次落地点距桌面上其飞出点的水平距离。




15. （2023高考物理江苏卷）如图所示，滑雪道AB由坡道和水平道组成，且平滑连接，坡道倾角均为45°。平台BC与缓冲坡CD相连。若滑雪者从P点由静止开始下滑，恰好到达B点。滑雪者现从A点由静止开始下滑，从B点飞出。已知A、P间的距离为d，滑雪者与滑道间的动摩擦因数均为，重力加速度为g，不计空气阻力。
（1）求滑雪者运动到P点的时间t；
（2）求滑雪者从B点飞出的速度大小v；
（3）若滑雪者能着陆在缓冲坡CD上，求平台BC的最大长度L。



16. （2023高考物理湖北卷）如图为某游戏装置原理示意图。水平桌面上固定一半圆形竖直挡板，其半径为2R、内表面光滑，挡板的两端A、B在桌面边缘，B与半径为R的固定光滑圆弧轨道在同一竖直平面内，过C点的轨道半径与竖直方向的夹角为60°。小物块以某一水平初速度由A点切入挡板内侧，从B点飞出桌面后，在C点沿圆弧切线方向进入轨道内侧，并恰好能到达轨道的最高点D。小物块与桌面之间的动摩擦因数为，重力加速度大小为g，忽略空气阻力，小物块可视为质点。求：
（1）小物块到达D点的速度大小；
（2）B和D两点的高度差；
（3）小物块在A点的初速度大小。





17. （2023高考物理浙江卷第一次）一游戏装置竖直截面如图所示，该装置由固定在水平地面上倾角的直轨道、螺旋圆形轨道，倾角的直轨道、水平直轨道组成，除段外各段轨道均光滑，且各处平滑连接。螺旋圆形轨道与轨道、相切于处．凹槽底面水平光滑，上面放有一无动力摆渡车，并紧靠在竖直侧壁处，摆渡车上表面与直轨道下、平台位于同一水平面。已知螺旋圆形轨道半径，B点高度为，长度，长度，摆渡车长度、质量。将一质量也为的滑块从倾斜轨道上高度处静止释放，滑块在段运动时的阻力为其重力的0.2倍。（摆渡车碰到竖直侧壁立即静止，滑块视为质点，不计空气阻力，，）
（1）求滑块过C点的速度大小和轨道对滑块的作用力大小；
（2）摆渡车碰到前，滑块恰好不脱离摆渡车，求滑块与摆渡车之间的动摩擦因数；
（3）在（2）的条件下，求滑块从G到J所用的时间。

18. （2023高考物理浙江卷第二次）为了探究物体间碰撞特性，设计了如图所示的实验装置。水平直轨道AB、CD和水平传送带平滑无缝连接，两半径均为的四分之一圆周组成的竖直细圆弧管道DEF与轨道CD和足够长的水平直轨道FG平滑相切连接。质量为3m的滑块b与质量为2m的滑块c用劲度系数的轻质弹簧连接，静置于轨道FG上。现有质量的滑块a以初速度从D处进入，经DEF管道后，与FG上的滑块b碰撞（时间极短）。已知传送带长，以的速率顺时针转动，滑块a与传送带间的动摩擦因数，其它摩擦和阻力均不计，各滑块均可视为质点，弹簧的弹性势能（x为形变量）。

（1）求滑块a到达圆弧管道DEF最低点F时速度大小v和所受支持力大小F；
（2）若滑块a碰后返回到B点时速度，求滑块a、b碰撞过程中损失的机械能；
（3）若滑块a碰到滑块b立即被粘住，求碰撞后弹簧最大长度与最小长度之差。
19. （2023高考物理广东卷）如图为某药品自动传送系统的示意图．该系统由水平传送带、竖直螺旋滑槽和与滑槽平滑连接的平台组成，滑槽高为，平台高为。药品盒A、B依次被轻放在以速度匀速运动的传送带上，在与传送带达到共速后，从点进入滑槽，A刚好滑到平台最右端点停下，随后滑下的B以的速度与A发生正碰，碰撞时间极短，碰撞后A、B恰好落在桌面上圆盘内直径的两端。已知A、B的质量分别为和，碰撞过程中损失的能量为碰撞前瞬间总动能的。与传送带间的动摩擦因数为，重力加速度为g，AB在滑至N点之前不发生碰撞，忽略空气阻力和圆盘的高度，将药品盒视为质点。求：
（1）A在传送带上由静止加速到与传送带共速所用的时间；
（2）B从点滑至点的过程中克服阻力做的功；
（3）圆盘的圆心到平台右端点的水平距离．



专题七 动量守恒定律
一. 多选题
1. （2023高考物理新课标卷）使甲、乙两条形磁铁隔开一段距离，静止于水平桌面上，甲的N极正对着乙的S极，甲的质量大于乙的质量，两者与桌面之间的动摩擦因数相等。现同时释放甲和乙，在它们相互接近过程中的任一时刻（　　）

A．甲的速度大小比乙的大 B．甲的动量大小比乙的小
C．甲的动量大小与乙的相等 D．甲和乙的动量之和不为零
2. （2023高考物理广东卷）某同学受电动窗帘启发，设计了如图所示的简化模型．多个质量均为的滑块可在水平滑轨上滑动，忽略阻力．开窗帘过程中，电机对滑块1施加一个水平向右的恒力，推动滑块1以的速度与静止的滑块2碰撞，碰撞时间为，碰撞结束后瞬间两滑块的共同速度为．关于两滑块的碰撞过程，下列说法正确的有（ ）
A. 该过程动量守恒
B. 滑块1受到合外力的冲量大小为
C. 滑块2受到合外力的冲量大小为
D. 滑块2受到滑块1的平均作用力大小为
二. 计算题
3. （2023高考物理海南卷）如图所示，U形金属杆上边长为，质量为，下端插入导电液体中，导电液体连接电源，金属杆所在空间有垂直纸面向里的匀强磁场。
（1）若插入导电液体部分深，闭合电键后，金属杆飞起后，其下端离液面高度，设杆中电流不变，求金属杆离开液面时的速度大小和金属杆中的电流有多大；
（2）若金属杆下端刚与导电液体接触，改变电动势的大小，通电后金属杆跳起高度，通电时间，求通过金属杆截面的电荷量。




4. （2023高考物理海南卷）如图所示，有一固定的光滑圆弧轨道，半径，一质量为的小滑块B从轨道顶端滑下，在其冲上长木板C左端时，给木板一个与小滑块相同的初速度，已知，B、C间动摩擦因数，C与地面间的动摩擦因数，C右端有一个挡板，C长为。
求：
（1）滑到的底端时对的压力是多大？
（2）若未与右端挡板碰撞，当与地面保持相对静止时，间因摩擦产生的热量是多少？
（3）在时，B与C右端挡板发生碰撞，且碰后粘在一起，求从滑上到最终停止所用的时间。

5. （2023高考物理全国乙卷）如图，一竖直固定的长直圆管内有一质量为M的静止薄圆盘，圆盘与管的上端口距离为l，圆管长度为。一质量为的小球从管的上端口由静止下落，并撞在圆盘中心，圆盘向下滑动，所受滑动摩擦力与其所受重力大小相等。小球在管内运动时与管壁不接触，圆盘始终水平，小球与圆盘发生的碰撞均为弹性碰撞且碰撞时间极短。不计空气阻力，重力加速度大小为g。求
（1）第一次碰撞后瞬间小球和圆盘的速度大小；
（2）在第一次碰撞到第二次碰撞之间，小球与圆盘间的最远距离；
（3）圆盘在管内运动过程中，小球与圆盘碰撞的次数。








6. （2023高考物理湖南卷）如图，质量为的匀质凹槽放在光滑水平地面上，凹槽内有一个半椭圆形的光滑轨道，椭圆的半长轴和半短轴分别为和，长轴水平，短轴竖直．质量为的小球，初始时刻从椭圆轨道长轴的右端点由静止开始下滑．以初始时刻椭圆中心的位置为坐标原点，在竖直平面内建立固定于地面的直角坐标系，椭圆长轴位于轴上。整个过程凹槽不翻转，重力加速度为。
（1）小球第一次运动到轨道最低点时，求凹槽的速度大小以及凹槽相对于初始时刻运动的距离；
（2）在平面直角坐标系中，求出小球运动的轨迹方程；
（3）若，求小球下降高度时，小球相对于地面的速度大小（结果用及表示）。

7. （2023高考物理辽宁卷） 如图，质量m1= 1kg木板静止在光滑水平地面上，右侧的竖直墙面固定一劲度系数k = 20N/m的轻弹簧，弹簧处于自然状态。质量m2= 4kg的小物块以水平向右的速度滑上木板左端，两者共速时木板恰好与弹簧接触。木板足够长，物块与木板间的动摩擦因数μ = （2023高考物理辽宁卷）1，最大静摩擦力等于滑动摩擦力。弹簧始终处在弹性限度内，弹簧的弹性势能Ep与形变量x的关系为。取重力加速度g = 10m/s2，结果可用根式表示。
（1）求木板刚接触弹簧时速度v的大小及木板运动前右端距弹簧左端的距离x1；
（2）求木板与弹簧接触以后，物块与木板之间即将相对滑动时弹簧的压缩量x2及此时木板速度v2的大小；
（3）已知木板向右运动的速度从v2减小到0所用时间为t0。求木板从速度为v2时到之后与物块加速度首次相同时的过程中，系统因摩擦转化的内能DU（用t表示）。

8. （2023高考物理山东卷）如图所示，物块A和木板B置于水平地面上，固定光滑弧形轨道末端与B的上表面所在平面相切，竖直挡板P固定在地面上。作用在A上的水平外力，使A与B以相同速度向右做匀速直线运动。当B的左端经过轨道末端时，从弧形轨道某处无初速度下滑的滑块C恰好到达最低点，并以水平速度v滑上B的上表面，同时撤掉外力，此时B右端与P板的距离为s。已知，，，，A与地面间无摩擦，B与地面间动摩擦因数，C与B间动摩擦因数，B足够长，使得C不会从B上滑下。B与P、A的碰撞均为弹性碰撞，不计碰撞时间，取重力加速度大小。
（1）求C下滑的高度H；
（2）与P碰撞前，若B与C能达到共速，且A、B未发生碰撞，求s的范围；
（3）若，求B与P碰撞前，摩擦力对C做的功W；
（4）若，自C滑上B开始至A、B、C三个物体都达到平衡状态，求这三个物体总动量的变化量的大小。




9. （2023高考物理北京卷）如图所示，质量为m的小球A用一不可伸长的轻绳悬挂在O点，在O点正下方的光滑桌面上有一个与A完全相同的静止小球B，B距O点的距离等于绳长L。现将A拉至某一高度，由静止释放，A以速度v在水平方向和B发生正碰并粘在一起。重力加速度为g。求：
（1）A释放时距桌面的高度H；
（2）碰撞前瞬间绳子的拉力大小F；
（3）碰撞过程中系统损失的机械能。



10. （2023高考物理天津卷）已知A、B两物体，，A物体从处自由下落，且同时B物体从地面竖直上抛，经过相遇碰撞后，两物体立刻粘在一起运动，已知重力加速度，求：
（1）碰撞时离地高度x；
（2）碰后速度v；
（3）碰撞损失机械能。
专题八 机械振动机械波
一. 单选题
1. （2023高考物理新课标卷）船上的人和水下的潜水员都能听见轮船的鸣笛声。声波在空气中和在水中传播时的（　　）
A．波速和波长均不同 B．频率和波速均不同
C．波长和周期均不同 D．周期和频率均不同
2. （2023高考物理海南卷）下面上下两图分别是一列机械波在传播方向上相距6m的两个质点P、Q的振动图像，下列说法正确的是（   ）

A．该波的周期是5s B．该波的波速是3m/s
C．4s时P质点向上振动 D．4s时Q质点向上振动
3. （2023高考物理湖北卷）一列简谐横波沿x轴正向传播，波长为，振幅为。介质中有a和b两个质点，其平衡位置分别位于和处。某时刻b质点的位移为，且向y轴正方向运动。从该时刻开始计时，a质点的振动图像为（    ）
A． B． C． D．
4. （2023高考物理湖南卷）如图（a），在均匀介质中有和四点，其中三点位于同一直线上，垂直．时，位于处的三个完全相同的横波波源同时开始振动，振动图像均如图（b）所示，振动方向与平面垂直，已知波长为．下列说法正确的是（    ）

A．这三列波的波速均为
B．时，处的质点开始振动
C．时，处的质点向轴负方向运动
D．时，处的质点与平衡位置的距离是
5. （2023高考物理浙江卷第一次）主动降噪耳机能收集周围环境中的噪声信号，并产生相应的抵消声波，某一噪声信号传到耳膜的振动图像如图所示，取得最好降噪效果的抵消声波（声音在空气中的传播速度为）（　　）
A．振幅为
B．频率为
C．波长应为的奇数倍
D．在耳膜中产生的振动与图中所示的振动同相
6. （2023高考物理北京卷）位于坐标原点处的波源发出一列沿x轴正方向传播的简谐横波。t = 0时波源开始振动，其位移y随时间t变化的关系式为，则t = T时的波形图为（   ）
A．   B．
C．   D．
7. （2023高考物理广东卷）渔船常用回声探测器发射的声波探测水下鱼群与障碍物．声波在水中传播速度为，若探测器发出频率为的声波，下列说法正确的是（ ）
A. 两列声波相遇时一定会发生干涉
B. 声波由水中传播到空气中，波长会改变
C. 该声波遇到尺寸约为的被探测物时会发生明显衍射
D. 探测器接收到的回声频率与被探测物相对探测器运动的速度无关
二. 多选题
8. （2023高考物理全国乙卷）一列简谐横波沿x轴传播，图（a）是时刻的波形图；P是介质中位于处的质点，其振动图像如图（b）所示。下列说法正确的是（　　）

A．波速为 B．波向左传播
C．波的振幅是 D．处的质点在时位于平衡位置
E．质点P在0~7s时间内运动的路程为
9. （2023高考物理山东卷）如图所示、沿水平方向做简谐振动的质点，依次通过相距L的A、B两点。已知质点在A点的位移大小为振幅的一半，B点位移大小是A点的倍，质点经过A点时开始计时，t时刻第二次经过B点，该振动的振幅和周期可能是（    ）

A． B． C． D．
10. （2023高考物理天津卷）一列机械波的波源是坐标轴原点，从时波源开始振动，时波形如图，则下列说法正确的有（　　）
A．在这种介质中波速
B．处质点在时位于波谷
C．波源振动方程
D．处质点半个周期内向左位移半个波长
三. 计算题
11. （2023高考物理全国甲卷）分别沿x轴正向和负向传播的两列简谐横波P、Q的振动方向相同,振幅均为5cm，波长均为8m，波速均为4m/s。时刻，P波刚好传播到坐标原点,该处的质点将自平衡位置向下振动；Q波刚好传到处，该处的质点将自平衡位置向上振动。经过一段时间后，两列波相遇。
（1）在答题卡给出的坐标图上分别画出P、Q两列波在时刻的波形图（P波用虚线，Q波用实线）；
（2）求出图示范围内的介质中，因两列波干涉而振动振幅最大和振幅最小的平衡位置。



专题九 电场
一. 单选题
1. （2023高考物理全国甲卷）在一些电子显示设备中，让阴极发射的电子束通过适当的非匀强电场，可以使发散的电子束聚集。下列4幅图中带箭头的实线表示电场线，如果用虚线表示电子可能的运动轨迹，其中正确的是（   ）
A．   B．
C．   D．
2. （2023高考物理海南卷）如图所示，一光滑绝缘轨道水平放置，直径上有A、B两点，AO = 2cm，OB = 4cm，在AB固定两个带电量分别为Q1、Q2的正电荷，现有一个带正电小球静置于轨道内侧P点（小球可视为点电荷），已知AP：BP = n：1，试求Q1：Q2是多少（   ）
A．2n2：1 B．4n2：1
C．2n3：1 D．4n3：1
二、多选题
3. （2023高考物理湖北卷）在正点电荷Q产生的电场中有M、N两点，其电势分别为、，电场强度大小分别为、。下列说法正确的是（　　）
A．若，则M点到电荷Q的距离比N点的远
B．若，则M点到电荷Q的距离比N点的近
C．若把带负电的试探电荷从M点移到N点，电场力做正功，则
D．若把带正电的试探电荷从M点移到N点，电场力做负功，则
4. （2023高考物理湖南卷）如图，真空中有三个点电荷固定在同一直线上，电荷量分别为Q1、Q2和Q3，P点和三个点电荷的连线与点电荷所在直线的夹角分别为90°、60°、和30°。若P点处的电场强度为零，q > 0，则三个点电荷的电荷量可能为（   ）

A．Q1= q，，Q3= q B．Q1= －q，，Q3= －4q
C．Q1= －q，，Q3= －q D．Q1= q，，Q3= 4q
5. （2023高考物理浙江卷第一次）如图所示，示波管由电子枪竖直方向偏转电极YY′、水平方向偏转电极XX′和荧光屏组成。电极XX′的长度为l、间距为d、极板间电压为U，YY′极板间电压为零，电子枪加速电压为10U。电子刚离开金属丝的速度为零，从电子枪射出后沿OO′方向进入偏转电极。已知电子电荷量为e，质量为m，则电子（   ）
A．在XX′极板间的加速度大小为
B．打在荧光屏时，动能大小为11eU
C．在XX′极板间受到电场力的冲量大小为
D．打在荧光屏时，其速度方向与OO′连线夹角α的正切
6. （2023高考物理浙江卷第二次）某带电粒子转向器的横截面如图所示，转向器中有辐向电场。粒子从M点射入，沿着由半径分别为R1和R2的圆弧平滑连接成的虚线（等势线）运动，并从虚线上的N点射出，虚线处电场强度大小分别为E1和E2，则R1、R2和E1、E2应满足（　　）
A． B．
C． D．
7. （2023高考物理浙江卷第二次）AB、CD两块正对的平行金属板与水平面成30°角固定，竖直截面如图所示。两板间距10cm，电荷量为、质量为的小球用长为5cm的绝缘细线悬挂于A点。闭合开关S，小球静止时，细线与AB板夹角为30°；剪断细线，小球运动到CD板上的M点（未标出），则（    ）
A．MC距离为
B．电势能增加了
C．电场强度大小为
D．减小R的阻值，MC的距离将变大
8. （2023高考物理北京卷）如图所示，两个带等量正电的点电荷位于M、N两点上，E、F是MN连线中垂线上的两点，O为EF、MN的交点，EO = OF。一带负电的点电荷在E点由静止释放后（   ）

A．做匀加速直线运动
B．在O点所受静电力最大
C．由E到O的时间等于由O到F的时间
D．由E到F的过程中电势能先增大后减小
9. （2023高考物理天津卷）如图，一个固定正电荷产生的电场中，同一个正电荷q两次以大小相同、方向不同的初速度从P点出发，分别抵达M点，N点，且q在M，N点时速度大小也一样，则下列说法正确的有（   ）
A．P点电势大于M
B．M点电势大于N
C．q从P到M一直做减速运动
D．M、N两点处电场强度大小相同
二. 多选题
10. （2023高考物理全国乙卷）在O点处固定一个正点电荷，P点在O点右上方。从P点由静止释放一个带负电的小球，小球仅在重力和该点电荷电场力作用下在竖直面内运动，其一段轨迹如图所示。M、N是轨迹上的两点，OP > OM，OM = ON，则小球（   ）
A．在运动过程中，电势能先增加后减少
B．在P点的电势能大于在N点的电势能
C．在M点的机械能等于在N点的机械能
D．从M点运动到N点的过程中，电场力始终不做功
11. （2023高考物理海南卷）如图所示，正三角形三个顶点固定三个等量电荷，其中带正电，带负电，为边的四等分点，下列说法正确的是（    ）
A．、两点电场强度相同
B．、两点电势相同
C．负电荷在点电势能比在点时要小
D．负电荷在点电势能比在点时要大
12. （2023高考物理湖北卷）一带正电微粒从静止开始经电压加速后，射入水平放置的平行板电容器，极板间电压为。微粒射入时紧靠下极板边缘，速度方向与极板夹角为，微粒运动轨迹的最高点到极板左右两端的水平距离分别为和L，到两极板距离均为d，如图所示。忽略边缘效应，不计重力。下列说法正确的是（    ）
A．
B．
C．微粒穿过电容器区域的偏转角度的正切值为2
D．仅改变微粒的质量或者电荷数量，微粒在电容器中的运动轨迹不变
13. （2023高考物理辽宁卷） 图（a）为金属四极杆带电粒子质量分析器的局部结构示意图，图（b）为四极杆内垂直于x轴的任意截面内的等势面分布图，相邻两等势面间电势差相等，则（　　）
A. P点电势比M点的低
B. P点电场强度大小比M点的大
C. M点电场强度方向沿z轴正方向
D. 沿x轴运动的带电粒子，电势能不变
14. （2023高考物理山东卷）如图所示，正六棱柱上下底面的中心为O和，A、D两点分别固定等量异号的点电荷，下列说法正确的是（    ）
A．点与点的电场强度大小相等
B．点与点的电场强度方向相同
C．点与点的电势差小于点与点的电势差
D．将试探电荷由F点沿直线移动到O点，其电势能先增大后减小
15. （2023高考物理广东卷）电子墨水是一种无光源显示技术，它利用电场调控带电颜料微粒的分布，使之在自然光的照射下呈现出不同颜色．透明面板下有一层胶囊，其中每个胶囊都是一个像素．如图所示，胶囊中有带正电的白色微粒和带负电的黑色微粒．当胶囊下方的电极极性由负变正时，微粒在胶囊内迁移（每个微粒电量保持不变），像素由黑色变成白色．下列说法正确的有（ ）

A. 像素呈黑色时，黑色微粒所在区域的电势高于白色微粒所在区域的电势
B. 像素呈白色时，黑色微粒所在区域的电势低于白色微粒所在区域的电势
C. 像素由黑变白的过程中，电场力对白色微粒做正功
D. 像素由白变黑的过程中，电场力对黑色微粒做负功
三. 计算题
16. （2023高考物理全国乙卷）如图，等边三角形位于竖直平面内，AB边水平，顶点C在AB边上方，3个点电荷分别固定在三角形的三个顶点上。已知AB边中点M处的电场强度方向竖直向下，BC边中点N处的电场强度方向竖直向上，A点处点电荷的电荷量的绝对值为q，求
（1）B点处点电荷的电荷量的绝对值并判断3个点电荷的正负；
（2）C点处点电荷的电荷量。



17. （2023高考物理新课标卷）密立根油滴实验的示意图如图所示。两水平金属平板上下放置，间距固定，可从上板中央的小孔向两板间喷入大小不同、带电量不同、密度相同的小油滴。两板间不加电压时，油滴a、b在重力和空气阻力的作用下竖直向下匀速运动，速率分别为v0、；两板间加上电压后（上板为正极），这两个油滴很快达到相同的速率，均竖直向下匀速运动。油滴可视为球形，所受空气阻力大小与油滴半径、运动速率成正比，比例系数视为常数。不计空气浮力和油滴间的相互作用。
（1）求油滴a和油滴b的质量之比；
（2）判断油滴a和油滴b所带电荷的正负，并求a、b所带电荷量的绝对值之比。











专题十 恒定电流
一. 单选题
1. （2023高考物理海南卷）如图所示电路，已知电源电动势为E，内阻不计，电容器电容为C，闭合开关K，待电路稳定后，电容器上电荷量为（   ）
A．CE B．
C． D．
二. 多选题
2. （2023高考物理浙江卷第一次）下列说法正确的是（　　）
A．利用电容传感器可制成麦克风
B．物体受合外力越大，则动量变化越快
C．利用红外传感器可制成商场的自动门
D．牛顿运动定律不适用，则动量守恒定律也不适用
3. （2023高考物理全国乙卷）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U12= 3.0V，U23= 2.5V，U34= －1.5V。符合上述测量结果的可能接法是（   ）
A．电源接在1、4之间，R接在1、3之间
B．电源接在1、4之间，R接在2、4之间
C．电源接在1、3之间，R接在1、4之间
D．电源接在1、3之间，R接在2、4之间
4. （2023高考物理浙江卷第二次）以下实验中，说法正确的是（  ）
A．“观察电容器的充、放电现象”实验中，充电时电流逐渐增大，放电时电流逐渐减小
B．“用油膜法估测油酸分子的大小”实验中，滴入油酸酒精溶液后，需尽快描下油膜轮廓，测出油膜面积
C．“观察光敏电阻特性”和“观察金属热电阻特性”实验中，光照强度增加，光敏电阻阻值减小；温度升高，金属热电阻阻值增大
D．“探究变压器原、副线圈电压与匝数的关系”实验中，如果可拆变压器的“横梁”铁芯没装上，原线圈接入10V的交流电时，副线圈输出电压不为零
三. 计算题
5. （2023高考物理天津卷）信号放大器是一种放大电信号的仪器，如图1，其可以通过在相邻极板间施加电压，使阴极逸出的电子，击中极板时，激发出更多电子，从而逐级放大电信号。已知电子质量m，带电量e。
（1）如图2，在极板上建系。极板上方空间内存在磁场，其强度为B，方向平行z轴。极板间电压U极小，几乎不影响电子运动。如图，某次激发中，产生了2个电子a和b，其初速度方向分别在xOy与zOy平面内，且与y轴正方向成角，则：
（i）判断B的方向；
（ii）a、b两个电子运动到下一个极板的时间和；
（2）若单位时间内阴极逸出的电子数量不变，每个电子打到极板上可以激发出个电子，且，阳极处接收电子产生的电流为I，在答题纸给出坐标系里画出表示U和I关系的图像并说出这样画的理由。






专题十一 磁场
一. 单选题
1. （2023高考物理海南卷）如图所示，带正电的小球竖直向下射入垂直纸面向里的匀强磁场，关于小球运动和受力说法正确的是（   ）
A．小球刚进入磁场时受到的洛伦兹力水平向右
B．小球运动过程中的速度不变
C．小球运动过程的加速度保持不变
D．小球受到的洛伦兹力对小球做正功
2. （2023高考物理全国乙卷）如图，一磁感应强度大小为B的匀强磁场，方向垂直于纸面（xOy平面）向里，磁场右边界与x轴垂直。一带电粒子由O点沿x正向入射到磁场中，在磁场另一侧的S点射出，粒子离开磁场后，沿直线运动打在垂直于x轴的接收屏上的P点；SP = l，S与屏的距离为，与x轴的距离为a。如果保持所有条件不变，在磁场区域再加上电场强度大小为E的匀强电场，该粒子入射后则会沿x轴到达接收屏。该粒子的比荷为（   ）
A． B．
C． D．
3. （2023高考物理新课标卷）一电子和一α粒子从铅盒上的小孔O竖直向上射出后，打到铅盒上方水平放置的屏幕P上的a和b两点，a点在小孔O的正上方，b点在a点的右侧，如图所示。已知α粒子的速度约为电子速度的，铅盒与屏幕之间存在匀强电场和匀强磁场，则电场和磁场方向可能为（　　）
A．电场方向水平向左、磁场方向垂直纸面向里
B．电场方向水平向左、磁场方向垂直纸面向外
C．电场方向水平向右、磁场方向垂直纸面向里
D．电场方向水平向右、磁场方向垂直纸面向外
二、多选题
4. （2023高考物理江苏卷）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力为（    ）
A．0 B．BIl C．2BIl D．
5. （2023高考物理湖南卷）如图，真空中有区域Ⅰ和Ⅱ，区域Ⅰ中存在匀强电场和匀强磁场，电场方向竖直向下（与纸面平行），磁场方向垂直纸面向里，等腰直角三角形CGF区域（区域Ⅱ）内存在匀强磁场，磁场方向垂直纸面向外。图中A、C、O三点在同一直线上，AO与GF垂直，且与电场和磁场方向均垂直。A点处的粒子源持续将比荷一定但速率不同的粒子射入区域Ⅰ中，只有沿直线AC运动的粒子才能进入区域Ⅱ。若区域Ⅰ中电场强度大小为E、磁感应强度大小为B1，区域Ⅱ中磁感应强度大小为B2，则粒子从CF的中点射出，它们在区域Ⅱ中运动的时间为t0。若改变电场或磁场强弱，能进入区域Ⅱ中的粒子在区域Ⅱ中运动的时间为t，不计粒子的重力及粒子之间的相互作用，下列说法正确的是（   ）
A．若仅将区域Ⅰ中磁感应强度大小变为2B1，则t > t0
B．若仅将区域Ⅰ中电场强度大小变为2E，则t > t0
C．若仅将区域Ⅱ中磁感应强度大小变为，则
D．若仅将区域Ⅱ中磁感应强度大小变为，则
二、多选题
6. （2023高考物理浙江卷第一次）某兴趣小组设计的测量大电流的装置如图所示，通有电流I的螺绕环在霍尔元件处产生的磁场，通有待测电流的直导线垂直穿过螺绕环中心，在霍尔元件处产生的磁场。调节电阻R，当电流表示数为时，元件输出霍尔电压为零，则待测电流的方向和大小分别为（　　）
A．， B．，
C．， D．，
7. （2023高考物理北京卷）如图所示，在磁感应强度大小为B、方向垂直纸面向外的匀强磁场中，固定一内部真空且内壁光滑的圆柱形薄壁绝缘管道，其轴线与磁场垂直。管道横截面半径为a，长度为l（）。带电粒子束持续以某一速度v沿轴线进入管道，粒子在磁场力作用下经过一段圆弧垂直打到管壁上，与管壁发生弹性碰撞，多次碰撞后从另一端射出，单位时间进入管道的粒子数为n，粒子电荷量为，不计粒子的重力、粒子间的相互作用，下列说法不正确的是（　　）
A．粒子在磁场中运动的圆弧半径为a
B．粒子质量为
C．管道内的等效电流为
D．粒子束对管道的平均作用力大小为
8. （2023高考物理广东卷）某小型医用回旋加速器，最大回旋半径为，磁感应强度大小为，质子加速后获得的最大动能为．根据给出的数据，可计算质子经该回旋加速器加速后的最大速率约为（忽略相对论效应，）（ ）
A. B. C. D.
二. 多选题
9. （2023高考物理全国甲卷）光滑刚性绝缘圆筒内存在着平行于轴的匀强磁场，筒上P点开有一个小孔，过P的横截面是以O为圆心的圆，如图所示。一带电粒子从P点沿PO射入，然后与筒壁发生碰撞。假设粒子在每次碰撞前、后瞬间，速度沿圆上碰撞点的切线方向的分量大小不变，沿法线方向的分量大小不变、方向相反；电荷量不变。不计重力。下列说法正确的是（    ）
A．粒子的运动轨迹可能通过圆心O
B．最少经2次碰撞，粒子就可能从小孔射出
C．射入小孔时粒子的速度越大，在圆内运动时间越短
D．每次碰撞后瞬间，粒子速度方向一定平行于碰撞点与圆心O的连线
三. 计算题
10. （2023高考物理江苏卷）霍尔推进器某局部区域可抽象成如图所示的模型。Oxy平面内存在竖直向下的匀强电场和垂直坐标平面向里的匀强磁场，磁感应强度为B。质量为m、电荷量为e的电子从O点沿x轴正方向水平入射。入射速度为v0时，电子沿x轴做直线运动；入射速度小于v0时，电子的运动轨迹如图中的虚线所示，且在最高点与在最低点所受的合力大小相等。不计重力及电子间相互作用。
（1）求电场强度的大小E；
（2）若电子入射速度为，求运动到速度为时位置的纵坐标y1；
（3）若电子入射速度在0 < v < v0范围内均匀分布，求能到达纵坐标位置的电子数N占总电子数N0的百分比。



11. （2023高考物理湖北卷）如图所示，空间存在磁感应强度大小为B、垂直于xOy平面向里的匀强磁场。t = 0时刻，一带正电粒子甲从点P（2a，0）沿y轴正方向射入，第一次到达点O时与运动到该点的带正电粒子乙发生正碰。碰撞后，粒子甲的速度方向反向、大小变为碰前的3倍，粒子甲运动一个圆周时，粒子乙刚好运动了两个圆周。己知粒子甲的质量为m，两粒子所带电荷量均为q。假设所有碰撞均为弹性正碰，碰撞时间忽略不计，碰撞过程中不发生电荷转移，不考虑重力和两粒子间库仑力的影响。求：

（1）第一次碰撞前粒子甲的速度大小；
（2）粒子乙的质量和第一次碰撞后粒子乙的速度大小；
（3）时刻粒子甲、乙的位置坐标，及从第一次碰撞到的过程中粒子乙运动的路程。（本小问不要求写出计算过程，只写出答案即可）


12. （2023高考物理浙江卷第一次）探究离子源发射速度大小和方向分布的原理如图所示。x轴上方存在垂直平面向外、磁感应强度大小为B的匀强磁场。x轴下方的分析器由两块相距为d、长度足够的平行金属薄板M和N组成，其中位于x轴的M板中心有一小孔C（孔径忽略不计），N板连接电流表后接地。位于坐标原点O的离子源能发射质量为m、电荷量为q的正离子，其速度方向与y轴夹角最大值为；且各个方向均有速度大小连续分布在和之间的离子射出。已知速度大小为、沿y轴正方向射出的离子经磁场偏转后恰好垂直x轴射入孔C。未能射入孔C的其它离子被分析器的接地外罩屏蔽（图中没有画出）。不计离子的重力及相互作用，不考虑离子间的碰撞。
（1）求孔C所处位置的坐标；
（2）求离子打在N板上区域的长度L；
（3）若在N与M板之间加载电压，调节其大小，求电流表示数刚为0时的电压；
（4）若将分析器沿着x轴平移，调节加载在N与M板之间的电压，求电流表示数刚为0时的电压与孔C位置坐标x之间关系式。

13. （2023高考物理浙江卷第二次）利用磁场实现离子偏转是科学仪器中广泛应用的技术。如图所示，Oxy平面（纸面）的第一象限内有足够长且宽度均为L、边界均平行x轴的区域Ⅰ和Ⅱ，其中区域存在磁感应强度大小为B1的匀强磁场，区域Ⅱ存在磁感应强度大小为B2的磁场，方向均垂直纸面向里，区域Ⅱ的下边界与x轴重合。位于处的离子源能释放出质量为m、电荷量为q、速度方向与x轴夹角为60°的正离子束，沿纸面射向磁场区域。不计离子的重力及离子间的相互作用，并忽略磁场的边界效应。
（1）求离子不进入区域Ⅱ的最大速度v1及其在磁场中的运动时间t；
（2）若，求能到达处的离子的最小速度v2；
（3）若，且离子源射出的离子数按速度大小均匀地分布在范围，求进入第四象限的离子数与总离子数之比η。


14. （2023高考物理辽宁卷） 如图，水平放置的两平行金属板间存在匀强电场，板长是板间距离的倍。金属板外有一圆心为O的圆形区域，其内部存在磁感应强度大小为B、方向垂直于纸面向外的匀强磁场。质量为m、电荷量为q（q>0）的粒子沿中线以速度v0水平向右射入两板间，恰好从下板边缘P点飞出电场，并沿PO方向从图中O'点射入磁场。己知圆形磁场区域半径为，不计粒子重力。
（1）求金属板间电势差U；
（2）求粒子射出磁场时与射入磁场时运动方向间的夹角θ；
（3）仅改变圆形磁场区域的位置，使粒子仍从图中O'点射入磁场，且在磁场中的运动时间最长。定性画出粒子在磁场中的运动轨迹及相应的弦，标出改变后的侧形磁场区域的圆心M。

15. （2023高考物理山东卷）如图所示，在，的区域中，存在沿y轴正方向、场强大小为E的匀强电场，电场的周围分布着垂直纸面向外的恒定匀强磁场。一个质量为m，电量为q的带正电粒子从OP中点A进入电场（不计粒子重力）。
(1)若粒子初速度为零，粒子从上边界垂直QN第二次离开电场后，垂直NP再次进入电场，求磁场的磁感应强度B的大小；
(2)若改变电场强度大小，粒子以一定的初速度从A点沿y轴正方向第一次进入电场、离开电场后从P点第二次进入电场，在电场的作用下从Q点离开。
（i）求改变后电场强度的大小和粒子的初速度；
（ii）通过计算判断粒子能否从P点第三次进入电场。




16. （2023高考物理北京卷）某种负离子空气净化原理如图所示。由空气和带负电的灰尘颗粒物（视为小球）组成的混合气流进入由一对平行金属板构成的收集器。在收集器中，空气和带电颗粒沿板方向的速度保持不变。在匀强电场作用下，带电颗粒打到金属板上被收集，已知金属板长度为L，间距为d、不考虑重力影响和颗粒间相互作用。
（1）若不计空气阻力，质量为m、电荷量为的颗粒恰好全部被收集，求两金属板间的电压；
（2）若计空气阻力，颗粒所受阻力与其相对于空气的速度v方向相反，大小为，其中r为颗粒的半径，k为常量。假设颗粒在金属板间经极短时间加速达到最大速度。
a、半径为R、电荷量为的颗粒恰好全部被收集，求两金属板间的电压；
b、已知颗粒的电荷量与其半径的平方成正比，进入收集器的均匀混合气流包含了直径为和的两种颗粒，若的颗粒恰好100%被收集，求的颗粒被收集的百分比。


专题十二 电磁感应
一. 单选题
1. （2023高考物理全国乙卷）一学生小组在探究电磁感应现象时，进行了如下比较实验。用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（　　）


A．图（c）是用玻璃管获得的图像
B．在铝管中下落，小磁体做匀变速运动
C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变
D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
2. （2023高考物理江苏卷）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的O端位于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电势分别为φ0、φ、φ，则（   ）
A．φ > φ B．φ > φ
C．φ D．φ－φ－φ

3. （2023高考物理海南卷）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（   ）
A．线圈1、2产生的磁场方向竖直向上
B．汽车进入线圈1过程产生感应电流方向为abcd
C．汽车离开线圈1过程产生感应电流方向为abcd
D．汽车进入线圈2过程受到的安培力方向与速度方向相同
4. （2023高考物理湖北卷）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为、和，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度变化率为，则线圈产生的感应电动势最接近（    ）
A． B． C． D．
5. （2023高考物理浙江卷第一次）如图甲所示，一导体杆用两条等长细导线悬挂于水平轴，接入电阻R构成回路．导体杆处于竖直向上的匀强磁场中，将导体杆从竖直位置拉开小角度由静止释放，导体杆开始下摆。当时，导体杆振动图像如图乙所示。若横纵坐标皆采用图乙标度，则当时，导体杆振动图像是（　　）

A． B．C． D．
6. （2023高考物理浙江卷第二次）如图所示，质量为M、电阻为R、长为L的导体棒，通过两根长均为l、质量不计的导电细杆连在等高的两固定点上，固定点间距也为L。细杆通过开关S可与直流电源或理想二极管串接。在导体棒所在空间存在磁感应强度方向竖直向上、大小为B的匀强磁场，不计空气阻力和其它电阻。开关S接1，当导体棒静止时，细杆与竖直方向的夹角固定点；然后开关S接2，棒从右侧开始运动完成一次振动的过程中（    ）

A．电源电动势 B．棒消耗的焦耳热
C．从左向右运动时，最大摆角小于 D．棒两次过最低点时感应电动势大小相等
7. （2023高考物理辽宁卷） 如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是（　　）

A. B. C. D.
8. （2023高考物理辽宁卷） 如图，两根光滑平行金属导轨固定在绝缘水平面上，左、右两侧导轨间距分别为d和2d，处于竖直向上的磁场中，磁感应强度大小分别为2B和B。已知导体棒MN的电阻为R、长度为d，导体棒PQ的电阻为2R、长度为2d，PQ的质量是MN的2倍。初始时刻两棒静止，两棒中点之间连接一压缩量为L的轻质绝缘弹簧。释放弹簧，两棒在各自磁场中运动直至停止，弹簧始终在弹性限度内。整个过程中两棒保持与导轨垂直并接触良好，导轨足够长且电阻不计。下列说法正确的足（　　）
A. 弹簧伸展过程中、回路中产生顺时针方向的电流
B. PQ速率为v时，MN所受安培力大小为
C. 整个运动过程中，MN与PQ的路程之比为2：1
D. 整个运动过程中，通过MN的电荷量为
9. （2023高考物理北京卷）如图所示，L是自感系数很大、电阻很小的线圈，P、Q是两个相同的小灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（   ）
A．P与Q同时熄灭 B．P比Q先熄灭
C．Q闪亮后再熄灭 D．P闪亮后再熄灭
10. （2023高考物理北京卷）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（   ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
二. 多选题
11. （2023高考物理全国甲卷）一有机玻璃管竖直放在水平地面上，管上有漆包线绕成的线圈，线圈的两端与电流传感器相连，线圈在玻璃管上部的5匝均匀分布，下部的3匝也均匀分布，下部相邻两匝间的距离大于上部相邻两匝间的距离。如图（a）所示。现让一个很小的强磁体在玻璃管内沿轴线从上端口由静止下落，电流传感器测得线圈中电流I随时间t的变化如图（b）所示。则（    ）

A．小磁体在玻璃管内下降速度越来越快
B．下落过程中，小磁体的N极、S极上下颠倒了8次
C．下落过程中，小磁体受到的电磁阻力始终保持不变
D．与上部相比，小磁体通过线圈下部的过程中，磁通量变化率的最大值更大
12. （2023高考物理山东卷）足够长U形导轨平置在光滑水平绝缘桌面上，宽为，电阻不计。质量为、长为、电阻为的导体棒MN放置在导轨上，与导轨形成矩形回路并始终接触良好，I和Ⅱ区域内分别存在竖直方向的匀强磁场，磁感应强度分别为和，其中，方向向下。用不可伸长的轻绳跨过固定轻滑轮将导轨CD段中点与质量为的重物相连，绳与CD垂直且平行于桌面。如图所示，某时刻MN、CD同时分别进入磁场区域I和Ⅱ并做匀速直线运动，MN、CD与磁场边界平行。MN的速度，CD的速度为且，MN和导轨间的动摩擦因数为0.2。重力加速度大小取，下列说法正确的是（    ）

A．的方向向上 B．的方向向下
C． D．
三. 计算题
13. （2023高考物理全国甲卷）如图，水平桌面上固定一光滑U型金属导轨，其平行部分的间距为，导轨的最右端与桌子右边缘对齐，导轨的电阻忽略不计。导轨所在区域有方向竖直向上的匀强磁场，磁感应强度大小为。一质量为、电阻为、长度也为的金属棒P静止在导轨上。导轨上质量为的绝缘棒Q位于P的左侧，以大小为的速度向P运动并与P发生弹性碰撞，碰撞时间很短。碰撞一次后，P和Q先后从导轨的最右端滑出导轨，并落在地面上同一地点。P在导轨上运动时，两端与导轨接触良好，P与Q始终平行。不计空气阻力。求
（1）金属棒P滑出导轨时的速度大小；
（2）金属棒P在导轨上运动过程中产生的热量；
（3）与P碰撞后，绝缘棒Q在导轨上运动的时间。



14. （2023高考物理新课标卷）一边长为L、质量为m的正方形金属细框，每边电阻为R0，置于光滑的绝缘水平桌面（纸面）上。宽度为2L的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为B，两虚线为磁场边界，如图（a）所示。
（1）使金属框以一定的初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻R1 = 2R0，导轨电阻可忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。运动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻R1产生的热量。

15. （2023高考物理湖南卷）如图，两根足够长的光滑金属直导轨平行放置，导轨间距为，两导轨及其所构成的平面均与水平面成角，整个装置处于垂直于导轨平面斜向上的匀强磁场中，磁感应强度大小为．现将质量均为的金属棒垂直导轨放置，每根金属棒接入导轨之间的电阻均为。运动过程中金属棒与导轨始终垂直且接触良好，金属棒始终未滑出导轨，导轨电阻忽略不计，重力加速度为。
（1）先保持棒静止，将棒由静止释放，求棒匀速运动时的速度大小；
（2）在（1）问中，当棒匀速运动时，再将棒由静止释放，求释放瞬间棒的加速度大小；
（3）在（2）问中，从棒释放瞬间开始计时，经过时间，两棒恰好达到相同的速度，求速度的大小，以及时间内棒相对于棒运动的距离。

16. （2023高考物理浙江卷第一次）如图1所示，刚性导体线框由长为L、质量均为m的两根竖杆，与长为的两轻质横杆组成，且。线框通有恒定电流，可以绕其中心竖直轴转动。以线框中心O为原点、转轴为z轴建立直角坐标系，在y轴上距离O为a处，固定放置一半径远小于a，面积为S、电阻为R的小圆环，其平面垂直于y轴。在外力作用下，通电线框绕转轴以角速度匀速转动，当线框平面与平面重合时为计时零点，圆环处的磁感应强度的y分量与时间的近似关系如图2所示，图中已知。
（1）求0到时间内，流过圆环横截面的电荷量q；
（2）沿y轴正方向看以逆时针为电流正方向，在时间内，求圆环中的电流与时间的关系；
（3）求圆环中电流的有效值；
（4）当撤去外力，线框将缓慢减速，经时间角速度减小量为，设线框与圆环的能量转换效率为k，求的值（当，有）。


17. （2023高考物理浙江卷第二次）某兴趣小组设计了一种火箭落停装置，简化原理如图所示，它由两根竖直导轨、承载火箭装置（简化为与火箭绝缘的导电杆MN）和装置A组成，并形成团合回路。装置A能自动调节其输出电压确保回路电流I恒定，方向如图所示。导轨长度远大于导轨间距，不论导电杆运动到什么位置，电流I在导电杆以上空间产生的磁场近似为零，在导电杆所在处产生的磁场近似为匀强磁场，大小（其中k为常量），方向垂直导轨平面向里；在导电杆以下的两导轨间产生的磁场近似为匀强磁场，大小，方向与B1相同。火箭无动力下降到导轨顶端时与导电杆粘接，以速度v0进入导轨，到达绝缘停靠平台时速度恰好为零，完成火箭落停。已知火箭与导电杆的总质量为M，导轨间距，导电杆电阻为R。导电杆与导轨保持良好接触滑行，不计空气阻力和摩擦力，不计导轨电阻和装置A的内阻。在火箭落停过程中，
（1）求导电杆所受安培力的大小F和运动的距离L；
（2）求回路感应电动势E与运动时间t的关系；
（3）求装置A输出电压U与运动时间t的关系和输出的能量W；
（4）若R的阻值视为0，装置A用于回收能量，给出装置A可回收能量的来源和大小。




18. （2023高考物理北京卷）2022年，我国阶段性建成并成功运行了“电磁撬”，创造了大质量电磁推进技术的世界最高速度纪录。一种两级导轨式电磁推进的原理如图所示。两平行长直金属导轨固定在水平面，导轨间垂直安放金属棒。金属棒可沿导轨无摩擦滑行，且始终与导轨接触良好，电流从一导轨流入，经过金属棒，再从另一导轨流回，图中电源未画出。导轨电流在两导轨间产生的磁场可视为匀强磁场，磁感应强度B与电流i的关系式为（k为常量）。金属棒被该磁场力推动。当金属棒由第一级区域进入第二级区域时，回路中的电流由I变为。已知两导轨内侧间距为L，每一级区域中金属棒被推进的距离均为s，金属棒的质量为m。求：
（1）金属棒经过第一级区域时受到安培力的大小F；
（2）金属棒经过第一、二级区域的加速度大小之比；
（3）金属棒从静止开始经过两级区域推进后的速度大小v。

19. （2023高考物理天津卷）如图，有一正方形线框，质量为m，电阻为R，边长为l，静止悬挂着，一个三角形磁场垂直于线框所在平面，磁感线垂直纸面向里，且线框中磁区面积为线框面积一半，磁感应强度变化B = kt（k > 0），已知重力加速度g，求：
（1）感应电动势E；
（2）线框开始向上运动的时刻t0；






20. （2023高考物理广东卷）光滑绝缘的水平面上有垂直平面的匀强磁场，磁场被分成区域Ⅰ和Ⅱ，宽度均为，其俯视图如图（a）所示，两磁场磁感应强度随时间的变化如图（b）所示，时间内，两区域磁场恒定，方向相反，磁感应强度大小分别为和，一电阻为，边长为的刚性正方形金属框，平放在水平面上，边与磁场边界平行．时，线框边刚好跨过区域Ⅰ的左边界以速度向右运动．在时刻，边运动到距区域Ⅰ的左边界处，线框的速度近似为零，此时线框被固定，如图（a）中的虚线框所示。随后在时间内，Ⅰ区磁感应强度线性减小到0，Ⅱ区磁场保持不变；时间内，Ⅱ区磁感应强度也线性减小到0。求：


（1）时线框所受的安培力；
（2）时穿过线框的磁通量；
（3）时间内，线框中产生的热量。









专题十三 交变电流
一. 单选题
1. （2023高考物理浙江卷第二次）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。下列说法正确的是（　　）
A．送电端先升压再整流 B．用户端先降压再变交流
C．1100kV是指交流电的最大值 D．输电功率由送电端电压决定
2. （2023高考物理北京卷）实际测得小灯泡两端电压为2.5V。下列措施有可能使小灯泡正常发光的是（   ）
A．仅增加原线圈匝数 B．仅增加副线圈匝数
C．将原、副线圈匝数都增为原来的两倍 D．将两个3.8V小灯泡并联起来接入副线圈
3. （2023高考物理天津卷）下图为输电线为用户输电的情景，电路中升压变压器和降压变压器都认为是理想变压器，中间输电电路电阻为R，下列说法正确的有（　　）
A．输出电压与输入电压相等
B．输出功率大于输入功率
C．若用户接入的用电器增多，则R功率降低
D．若用户接入的用电器增多，则输出功率降低
4. （2023高考物理广东卷）用一台理想变压器对电动汽车充电，该变压器原、副线圈的匝数比为，输出功率为，原线圈的输入电压。关于副线圈输出电流的有效值和频率正确的是（ ）
A. B. C. D.
二. 多选题
5. （2023高考物理海南卷）下图是工厂利用的交流电给照明灯供电的电路，变压器原线圈匝数为1100匝，下列说法正确的是（    ）
A．电源电压有效值为
B．交变电流的周期为
C．副线圈匝数为180匝
D．副线圈匝数为240匝
6. （2023高考物理湖南卷）某同学自制了一个手摇交流发电机，如图所示。大轮与小轮通过皮带传动（皮带不打滑），半径之比为，小轮与线圈固定在同一转轴上。线圈是由漆包线绕制而成的边长为的正方形，共匝，总阻值为。磁体间磁场可视为磁感应强度大小为的匀强磁场。 大轮以角速度匀速转动，带动小轮及线圈绕转轴转动，转轴与磁场方向垂直。线圈通过导线、滑环和电刷连接一个阻值恒为的灯泡。假设发电时灯泡能发光且工作在额定电压以内，下列说法正确的是（    ）
A．线圈转动的角速度为
B．灯泡两端电压有效值为
C．若用总长为原来两倍的相同漆包线重新绕制成边长仍为的多匝正方形线圈，则灯泡两端电压有效值为
D．若仅将小轮半径变为原来的两倍，则灯泡变得更亮
7. （2023高考物理山东卷）某节能储能输电网络如图所示，发电机的输出电压，输出功率。降压变压器的匝数比，输电线总电阻．其余线路电阻不计，用户端电压，功率，所有变压器均为理想变压器。下列说法正确的是（    ）

A．发电机的输出电流为 B．输电线上损失的功率为
C．输送给储能站的功率为 D．升压变压器的匝数比







专题十四 光学
一. 单选题
1. （2023高考物理江苏卷）地球表面附近空气的折射率随高度降低而增大，太阳光斜射向地面的过程中会发生弯曲。下列光路图中能描述该现象的是（   ）
A．  B．  C．   D．
2. （2023高考物理江苏卷）用某种单色光进行双缝干涉实验，在屏上观察到的干涉条纹如图甲所示，改变双缝间的距离后，干涉条纹如图乙所示，图中虚线是亮纹中心的位置。则双缝间的距离变为原来的（   ）

A．倍 B．倍 C．2倍 D．3倍
3. （2023高考物理湖北卷）如图所示，楔形玻璃的横截面POQ的顶角为，OP边上的点光源S到顶点O的距离为d，垂直于OP边的光线SN在OQ边的折射角为。不考虑多次反射，OQ边上有光射出部分的长度为（    ）
A． B． C． D．
4. （2023高考物理浙江卷第一次）如图所示为一斜边镀银的等腰直角棱镜的截面图。一细黄光束从直角边以角度入射，依次经和两次反射，从直角边出射。出射光线相对于入射光线偏转了角，则（　　）
A．等于 B．大于
C．小于 D．与棱镜的折射率有关
二、多选题
5. （2023高考物理浙江卷第二次）如图所示，置于管口T前的声源发出一列单一频率声波，分成两列强度不同的声波分别沿A、B两管传播到出口O。先调节A、B两管等长，O处探测到声波强度为400个单位，然后将A管拉长，在O处第一次探测到声波强度最小，其强度为100个单位。已知声波强度与声波振幅平方成正比，不计声波在管道中传播的能量损失，则（    ）

A．声波的波长 B．声波的波长
C．两声波的振幅之比为 D．两声波的振幅之比为
6. （2023高考物理辽宁卷） “球鼻艏”是位于远洋轮船船头水面下方的装置，当轮船以设计的标准速度航行时，球鼻艏推起的波与船首推起的波如图所示，两列波的叠加可以大幅度减小水对轮船的阻力。下列现象的物理原理与之相同的是（　　）
A. 插入水中的筷子、看起来折断了
B. 阳光下的肥皂膜，呈现彩色条纹
C. 驶近站台的火车，汽笛音调变高
D. 振动音叉的周围，声音忽高忽低
7. （2023高考物理山东卷）如图所示为一种干涉热膨胀仪原理图。G为标准石英环，C为待测柱形样品，C的上表面与上方标准平面石英板之间存在劈形空气层。用单色平行光垂直照射上方石英板，会形成干涉条纹。已知C的膨胀系数小于G的膨胀系数，当温度升高时，下列说法正确的是（   ）
A．劈形空气层的厚度变大，条纹向左移动
B．劈形空气层的厚度变小，条纹向左移动
C．劈形空气层的厚度变大，条纹向右移动
D．劈形空气层的厚度变小，条纹向右移动
8. （2023高考物理北京卷）阳光下的肥皂膜呈现彩色条纹，这种现象属于光的（   ）
A．偏振现象 B．衍射现象 C．干涉现象 D．全反射现象
9. （2023高考物理天津卷）能说明光是横波的是（　　）
作者的备注：原卷为四个对应情景图片，配以相应文字解释。
A．全反射 B．干涉 C．偏振 D．衍射
二. 多选题
10. （2023高考物理浙江卷第二次）在水池底部水平放置三条细灯带构成的等腰直角三角形发光体，直角边的长度为0.9m，水的折射率，细灯带到水面的距离，则有光射出的水面形状（用阴影表示）为（    ）
A．   B．   C．   D．
11. （2023高考物理全国甲卷）等腰三角形△abc为一棱镜的横截面，ab = ac；一平行于bc边的细光束从ab边射入棱镜，在bc边反射后从ac边射出，出射光分成了不同颜色的两束，甲光的出射点在乙光的下方，如图所示。不考虑多次反射。下列说法正确的是（   ）
A．甲光的波长比乙光的长
B．甲光的频率比乙光的高
C．在棱镜中的传播速度，甲光比乙光的大
D．该棱镜对甲光的折射率大于对乙光的折射率
E．在棱镜内bc边反射时的入射角，甲光比乙光的大
12. （2023高考物理湖南卷）一位潜水爱好者在水下活动时，利用激光器向岸上救援人员发射激光信号，设激光光束与水面的夹角为α，如图所示。他发现只有当α大于41°时，岸上救援人员才能收到他发出的激光光束，下列说法正确的是（   ）
A．水的折射率为
B．水的折射率为
C．当他以α = 60°向水面发射激光时，岸上救援人员接收激光光束的方向与水面夹角小于60°
D．当他以α = 60°向水面发射激光时，岸上救援人员接收激光光束的方向与水面夹角大于60°
三. 计算题
13. （2023高考物理全国乙卷）如图，一折射率为的棱镜的横截面为等腰直角三角形，，BC边所在底面上镀有一层反射膜。一细光束沿垂直于BC方向经AB边上的M点射入棱镜，若这束光被BC边反射后恰好射向顶点A，求M点到A点的距离。







14. （2023高考物理山东卷）一种反射式光纤位移传感器可以实现微小位移测量，其部分原理简化如图所示。两光纤可等效为圆柱状玻璃丝M、N，相距为d，直径均为，折射率为n（）。M、N下端横截面平齐且与被测物体表面平行。激光在M内多次全反射后从下端面射向被测物体，经被测物体表面镜面反射至N下端面，N下端面被照亮的面积与玻璃丝下端面到被测物体距离有关。
(1)从M下端面出射的光与竖直方向的最大偏角为，求的正弦值；
(2)被测物体自上而下微小移动，使N下端面从刚能接收反射激光到恰好全部被照亮，求玻璃丝下端面到被测物体距离b的相应范围（只考虑在被测物体表面反射一次的光线）。


15. （2023高考物理广东卷）某同学用激光笔和透明长方体玻璃砖测量玻璃的折射率，实验过程如下：
（1）将玻璃砖平放在水平桌面上的白纸上，用大头针在白纸上标记玻璃砖的边界
（2）①激光笔发出的激光从玻璃砖上的点水平入射，到达面上的点后反射到点射出．用大头针在白纸上标记点、点和激光笔出光孔的位置
②移走玻璃砖，在白纸上描绘玻璃砖的边界和激光的光路，作连线的延长线与面的边界交于点，如图（a）所示
③用刻度尺测量和的长度和．的示数如图（b）所示，为________。测得为


（3）利用所测量的物理量，写出玻璃砖折射率的表达式________ ；由测得的数据可得折射率为________（结果保留3位有效数字）
（4）相对误差的计算式为。为了减小测量的相对误差，实验中激光在点入射时应尽量使入射角________。
专题十五   热学
一. 单选题
1. （2023高考物理江苏卷）在“探究气体等温变化的规律”的实验中，实验装置如图所示。利用注射器选取一段空气柱为研究对象。下列改变空气柱体积的操作正确的是（    ）
A．把柱塞快速地向下压
B．把柱塞缓慢地向上拉
C．在橡胶套处接另一注射器，快速推动该注射器柱塞
D．在橡胶套处接另一注射器，缓慢推动该注射器柱塞
2. （2023高考物理江苏卷）如图所示，密闭容器内一定质量的理想气体由状态A变化到状态B。该过程中（    ）
A．气体分子的数密度增大
B．气体分子的平均动能增大
C．单位时间内气体分子对单位面积器壁的作用力减小
D．单位时间内与单位面积器壁碰撞的气体分子数减小
3. （2023高考物理海南卷）下列关于分子力和分子势能的说法正确的是（   ）

A．分子间距离大于r0时，分子间表现为斥力
B．分子从无限远靠近到距离r0处过程中分子势能变大
C．分子势能在r0处最小
D．分子间距离小于r0且减小时，分子势能在减小
4. （2023高考物理辽宁卷） “空气充电宝”是一种通过压缩空气实现储能的装置，可在用电低谷时储存能量、用电高峰时释放能量。“空气充电宝”某个工作过程中，一定质量理想气体的p-T图像如图所示。该过程对应的p-V图像可能是（　　）
A B. C. D.
5. （2023高考物理北京卷）夜间由于气温降低，汽车轮胎内的气体压强变低。与白天相比，夜间轮胎内的气体（   ）
A．分子的平均动能更小 B．单位体积内分子的个数更少
C．所有分子的运动速率都更小 D．分子对轮胎内壁单位面积的平均作用力更大
6. （2023高考物理天津卷）如图是爬山所带氧气瓶，氧气瓶里的气体容积质量不变，爬高过程中，温度减小，则气体（　　）
A．对外做功 B．内能减小
C．吸收热量 D．压强不变
二. 多选题
7. （2023高考物理全国甲卷）在一汽缸中用活塞封闭着一定量的理想气体，发生下列缓慢变化过程，气体一定与外界有热量交换的过程是（    ）
A．气体的体积不变，温度升高
B．气体的体积减小，温度降低
C．气体的体积减小，温度升高
D．气体的体积增大，温度不变
E．气体的体积增大，温度降低
8. （2023高考物理全国乙卷）对于一定量的理想气体，经过下列过程，其初始状态的内能与末状态的内能可能相等的是（　　）
A．等温增压后再等温膨胀
B．等压膨胀后再等温压缩
C．等容减压后再等压膨胀
D．等容增压后再等压压缩
E．等容增压后再等温膨胀
9. （2023高考物理新课标卷）如图，一封闭着理想气体的绝热汽缸置于水平地面上，用轻弹簧连接的两绝热活塞将汽缸分为f、g、h三部分，活塞与汽缸壁间没有摩擦。初始时弹簧处于原长，三部分中气体的温度、体积、压强均相等。现通过电阻丝对f中的气体缓慢加热，停止加热并达到稳定后（　　）

A．h中的气体内能增加 B．f与g中的气体温度相等
C．f与h中的气体温度相等 D．f与h中的气体压强相等
10. （2023高考物理浙江卷第二次）下列说法正确的是（    ）
A．热量能自发地从低温物体传到高温物体
B．液体的表面张力方向总是跟液面相切
C．在不同的惯性参考系中，物理规律的形式是不同的
D．当波源与观察者相互接近时，观察者观测到波的频率大于波源振动的频率
11. （2023高考物理山东卷）一定质量的理想气体，初始温度为，压强为。经等容过程，该气体吸收的热量后温度上升；若经等压过程，需要吸收的热量才能使气体温度上升。下列说法正确的是（    ）
A．初始状态下，气体的体积为 B．等压过程中，气体对外做功
C．等压过程中，气体体积增加了原体积的 D．两个过程中，气体的内能增加量都为
三. 实验题
12. （2023高考物理北京卷）用油膜法估测油酸分子直径是一种通过测量宏观量来测量微观量的方法，已知1滴油酸酒精溶液中纯油酸的体积为V，在水面上形成的单分子油膜面积为S，则油酸分子的直径 。
四. 计算题
13. （2023高考物理海南卷）某饮料瓶内密封一定质量理想气体，时，压强。
（1）时，气压是多大？
（2）保持温度不变，挤压气体，使之压强与（1）时相同时，气体体积为原来的多少倍？



14. （2023高考物理全国甲卷）一高压舱内气体的压强为1.2个大气压，温度为17℃，密度为1.46kg/m3。
（i）升高气体温度并释放出舱内部分气体以保持压强不变，求气体温度升至27℃时舱内气体的密度；
（ii）保持温度27℃不变，再释放出舱内部分气体使舱内压强降至1.0个大气压，求舱内气体的密度。



15. （2023高考物理全国乙卷）如图，竖直放置的封闭玻璃管由管径不同、长度均为的A、B两段细管组成，A管的内径是B管的2倍，B管在上方。管内空气被一段水银柱隔开。水银柱在两管中的长度均为。现将玻璃管倒置使A管在上方，平衡后，A管内的空气柱长度改变。求B管在上方时，玻璃管内两部分气体的压强。（气体温度保持不变，以为压强单位）

16. （2023高考物理湖北卷）如图所示，竖直放置在水平桌面上的左右两汽缸粗细均匀，内壁光滑，横截面积分别为S、，由体积可忽略的细管在底部连通。两汽缸中各有一轻质活塞将一定质量的理想气体封闭，左侧汽缸底部与活塞用轻质细弹簧相连。初始时，两汽缸内封闭气柱的高度均为H，弹簧长度恰好为原长。现往右侧活塞上表面缓慢添加一定质量的沙子，直至右侧活塞下降，左侧活塞上升。已知大气压强为，重力加速度大小为g，汽缸足够长，汽缸内气体温度始终不变，弹簧始终在弹性限度内。求

（1）最终汽缸内气体的压强。
（2）弹簧的劲度系数和添加的沙子质量。
17. （2023高考物理湖南卷）汽车刹车助力装置能有效为驾驶员踩刹车省力．如图，刹车助力装置可简化为助力气室和抽气气室等部分构成，连杆与助力活塞固定为一体，驾驶员踩刹车时，在连杆上施加水平力推动液压泵实现刹车．助力气室与抽气气室用细管连接，通过抽气降低助力气室压强，利用大气压与助力气室的压强差实现刹车助力．每次抽气时，打开，闭合，抽气活塞在外力作用下从抽气气室最下端向上运动，助力气室中的气体充满抽气气室，达到两气室压强相等；然后，闭合，打开，抽气活塞向下运动，抽气气室中的全部气体从排出，完成一次抽气过程．已知助力气室容积为，初始压强等于外部大气压强，助力活塞横截面积为，抽气气室的容积为。假设抽气过程中，助力活塞保持不动，气体可视为理想气体，温度保持不变。
（1）求第1次抽气之后助力气室内的压强；
（2）第次抽气后，求该刹车助力装置为驾驶员省力的大小。





18. （2023高考物理浙江卷第一次）某探究小组设计了一个报警装置，其原理如图所示。在竖直放置的圆柱形容器内用面积、质量的活塞密封一定质量的理想气体，活塞能无摩擦滑动。开始时气体处于温度、活塞与容器底的距离的状态A。环境温度升高时容器内气体被加热，活塞缓慢上升恰好到达容器内的卡口处，此时气体达到状态B。活塞保持不动，气体被继续加热至温度的状态C时触动报警器。从状态A到状态C的过程中气体内能增加了。取大气压，求气体。
（1）在状态B的温度；
（2）在状态C的压强；
（3）由状态A到状态C过程中从外界吸收热量Q。

19. （2023高考物理浙江卷第二次）如图所示，导热良好的固定直立圆筒内用面积，质量的活塞封闭一定质量的理想气体，活塞能无摩擦滑动。圆筒与温度300K的热源接触，平衡时圆筒内气体处于状态A，其体积。缓慢推动活塞使气体达到状态B，此时体积。固定活塞，升高热源温度，气体达到状态C，此时压强。已知从状态A到状态C，气体从外界吸收热量；从状态B到状态C，气体内能增加；大气压。

（1）气体从状态A到状态B，其分子平均动能________（选填“增大”、“减小”或“不变”），圆筒内壁单位面积受到的压力________（选填“增大”、“减小”或“不变”）；
（2）求气体在状态C的温度T；
（3）求气体从状态A到状态B过程中外界对系统做的功W。
20. （2023高考物理山东卷）利用图甲所示实验装置可探究等温条件下气体压强与体积的关系。将带有刻度的注射器竖直固定在铁架台上，注射器内封闭一定质量的空气，下端通过塑料管与压强传感器相连。活塞上端固定一托盘，托盘中放入砝码，待气体状态稳定后，记录气体压强和体积（等于注射器示数与塑料管容积之和），逐次增加砝码质量，采集多组数据并作出拟合曲线如图乙所示。

回答以下问题：
（1）在实验误差允许范围内，图乙中的拟合曲线为一条过原点的直线，说明在等温情况下，一定质量的气体___________。
A．与成正比    B．与成正比
（2）若气体被压缩到，由图乙可读出封闭气体压强为___________（保留3位有效数字）。
（3）某组同学进行实验时，一同学在记录数据时漏掉了，则在计算乘积时，他的计算结果与同组正确记录数据同学的计算结果之差的绝对值会随的增大而___________（填“增大”或“减小”）。
21. （2023高考物理广东卷）在驻波声场作用下，水中小气泡周围液体的压强会发生周期性变化，使小气泡周期性膨胀和收缩，气泡内气体可视为质量不变的理想气体，其膨胀和收缩过程可简化为如图所示的图像，气泡内气体先从压强为、体积为、温度为的状态等温膨胀到体积为、压强为的状态，然后从状态绝热收缩到体积为、压强为、温度为的状态到过程中外界对气体做功为．已知和．求：
（1）的表达式；
（2）的表达式；
（3）到过程，气泡内气体的内能变化了多少？










专题十六 量子与原子物理
一. 单选题
1. （2023高考物理海南卷）钍元素衰变时会放出β粒子，其中β粒子是（   ）
A．中子 B．质子 C．电子 D．光子
2. （2023高考物理全国甲卷）在下列两个核反应方程中、，X和Y代表两种不同的原子核，以Z和A分别表示X的电荷数和质量数，则（    ）
A．， B．，
C．， D．，
3. （2023高考物理全国乙卷）2022年10月，全球众多天文设施观测到迄今最亮伽马射线暴，其中我国的“慧眼”卫星、“极目”空间望远镜等装置在该事件观测中作出重要贡献。由观测结果推断，该伽马射线暴在1分钟内释放的能量量级为 。假设释放的能量来自于物质质量的减少，则每秒钟平均减少的质量量级为（光速为）
A． B． C． D．
4. （2023高考物理新课标卷）铯原子基态的两个超精细能级之间跃迁发射的光子具有稳定的频率，铯原子钟利用的两能级的能量差量级为10-5eV，跃迁发射的光子的频率量级为（普朗克常量，元电荷）（　　）
A．103Hz B．106Hz C．109Hz D．1012Hz
5. （2023高考物理湖北卷）2022年10月，我国自主研发的“夸父一号”太阳探测卫星成功发射。该卫星搭载的莱曼阿尔法太阳望远镜可用于探测波长为的氢原子谱线（对应的光子能量为）。根据如图所示的氢原子能级图，可知此谱线来源于太阳中氢原子（    ）
A．和能级之间的跃迁
B．和能级之间的跃迁
C．和能级之间的跃迁
D．和能级之间的跃迁
6. （2023高考物理湖南卷）2023年4月13日，中国“人造太阳”反应堆中科院环流器装置创下新纪录，实现403秒稳态长脉冲高约束模等离子体运行，为可控核聚变的最终实现又向前迈出了重要的一步，下列关于核反应的说法正确的是（    ）
A．相同质量的核燃料，轻核聚变比重核裂变释放的核能更多
B．氘氚核聚变的核反应方程为
C．核聚变的核反应燃料主要是铀235
D．核聚变反应过程中没有质量亏损
7. （2023高考物理浙江卷第一次）宇宙射线进入地球大气层与大气作用会产生中子，中子与大气中的氮14会产生以下核反应：，产生的能自发进行衰变，其半衰期为5730年，利用碳14的衰变规律可推断古木的年代．下列说法正确的是（　　）
A．发生衰变的产物是
B．衰变辐射出的电子来自于碳原子的核外电子
C．近年来由于地球的温室效应，引起的半衰期发生微小变化
D．若测得一古木样品的含量为活体植物的，则该古木距今约为11460年
8. （2023高考物理浙江卷第一次）被誉为“中国天眼”的大口径球面射电望远镜已发现660余颗新脉冲星，领先世界。天眼对距地球为L的天体进行观测，其接收光子的横截面半径为R。若天体射向天眼的辐射光子中，有倍被天眼接收，天眼每秒接收到该天体发出的频率为v的N个光子。普朗克常量为h，则该天体发射频率为v光子的功率为（　　）
A． B． C． D．
9. （2023高考物理浙江卷第二次）“玉兔二号”装有核电池，不惧漫长寒冷的月夜。核电池将衰变释放的核能一部分转换成电能。的衰变方程为，则（　　）
A．衰变方程中的X等于233 B．的穿透能力比γ射线强
C．比的比结合能小 D．月夜的寒冷导致的半衰期变大
10. （2023高考物理辽宁卷） 原子处于磁场中，某些能级会发生劈裂。某种原子能级劈裂前后的部分能级图如图所示，相应能级跃迁放出的光子分别设为①②③④。若用①照射某金属表面时能发生光电效应，且逸出光电子的最大初动能为Ek，则（　　）
A. ①和③的能量相等
B. ②的频率大于④的频率
C. 用②照射该金属一定能发生光电效应
D. 用④照射该金属逸出光电子的最大初动能小于Ek
11. （2023高考物理山东卷）“梦天号”实验舱携带世界首套可相互比对的冷原子钟组发射升空，对提升我国导航定位、深空探测等技术具有重要意义。如图所示为某原子钟工作的四能级体系，原子吸收频率为的光子从基态能级I跃迁至激发态能级Ⅱ，然后自发辐射出频率为的光子，跃迁到钟跃迁的上能级2，并在一定条件下可跃迁到钟跃迁的下能级1，实现受激辐射，发出钟激光，最后辐射出频率为的光子回到基态。该原子钟产生的钟激光的频率为（   ）
A． B． C． D．
12. （2023高考物理北京卷）下列核反应方程中括号内的粒子为中子的是（   ）
A． B．
C． D．
13. （2023高考物理北京卷）在发现新的物理现象后，人们往往试图用不同的理论方法来解释，比如，当发现光在地球附近的重力场中传播时其频率会发生变化这种现象后，科学家分别用两种方法做出了解释。
现象：从地面P点向上发出一束频率为的光，射向离地面高为H（远小于地球半径）的Q点处的接收器上，接收器接收到的光的频率为。
方法一：根据光子能量（式中h为普朗克常量，m为光子的等效质量，c为真空中的光速）和重力场中能量守恒定律，可得接收器接收到的光的频率。
方法二：根据广义相对论，光在有万有引力的空间中运动时，其频率会发生变化，将该理论应用于地球附近，可得接收器接收到的光的频率，式中G为引力常量，M为地球质量，R为地球半径。
下列说法正确的是（　　）
A．由方法一得到，g为地球表面附近的重力加速度
B．由方法二可知，接收器接收到的光的波长大于发出时光的波长
C．若从Q点发出一束光照射到P点，从以上两种方法均可知，其频率会变小
D．通过类比，可知太阳表面发出的光的频率在传播过程中变大
14. （2023高考物理天津卷）关于太阳上进行的核聚变，下列说法正确的是（　　）
A．核聚变需要在高温下进行 B．核聚变中电荷不守恒
C．太阳质量不变 D．太阳核反应方程式：
15. （2023高考物理广东卷）理论认为，大质量恒星塌缩成黑洞的过程，受核反应的影响。下列说法正确的是（ ）
A. Y是粒子，射线穿透能力比射线强
B. Y是粒子，射线电离能力比射线强
C. Y是粒子，射线穿透能力比射线强
D. Y是粒子，射线电离能力比射线强
二. 多选题
16. （2023高考物理海南卷）已知一个激光发射器功率为，发射波长为的光，光速为，普朗克常量为，则（    ）
A．光的频率为 B．光子的能量为
C．光子的动量为 D．在时间内激光器发射的光子数为
17. （2023高考物理浙江卷第一次）氢原子从高能级向低能级跃迁时，会产生四种频率的可见光，其光谱如图1所示。氢原子从能级6跃迁到能级2产生可见光I，从能级3跃迁到能级2产生可见光Ⅱ。用同一双缝干涉装置研究两种光的干涉现象，得到如图2和图3所示的干涉条纹。用两种光分别照射如图4所示的实验装置，都能产生光电效应。下列说法正确的是（　　）

A．图1中的对应的是Ⅰ
B．图2中的干涉条纹对应的是Ⅱ
C．Ⅰ的光子动量大于Ⅱ的光子动量
D．P向a移动，电流表示数为零时Ⅰ对应的电压表示数比Ⅱ的大
18. （2023高考物理浙江卷第二次）有一种新型光电效应量子材料，其逸出功为W0。当紫外光照射该材料时，只产生动能和动量单一的相干光电子束。用该电子束照射间距为d的双缝，在与缝相距为L的观测屏上形成干涉条纹，测得条纹间距为∆x。已知电子质量为m，普朗克常量为h，光速为c，则（    ）
A．电子的动量 B．电子的动能
C．光子的能量 D．光子的动量
三. 计算题
19. （2023高考物理江苏卷）“夸父一号”太阳探测卫星可以观测太阳辐射的硬X射线。硬X射线是波长很短的光子，设波长为。若太阳均匀地向各个方向辐射硬X射线，卫星探测仪镜头正对着太阳，每秒接收到N个该种光子。已知探测仪镜头面积为S，卫星离太阳中心的距离为R，普朗克常量为h，光速为c，求：
（1）每个光子的动量p和能量E；
（2）太阳辐射硬X射线的总功率P。














专题十七 力学实验
1. （2023高考物理全国乙卷）在“验证力的平行四边形定则”的实验中使用的器材有：木板、白纸、两个标准弹簧测力计、橡皮条、轻质小圆环、刻度尺、铅笔、细线和图钉若干。完成下列实验步骤：
①用图钉将白纸固定在水平木板上。
②将橡皮条的一端固定在木板上，另一端系在轻质小圆环上。将两细线也系在小圆环上，它们的另一端均挂上测力计。用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计，小圆环停止时由两个测力计的示数得到两拉力和的大小，并___________。（多选，填正确答案标号）
A．用刻度尺量出橡皮条的长度
B．用刻度尺量出两细线的长度
C．用铅笔在白纸上标记出小圆环的位置
D．用铅笔在白纸上标记出两细线的方向
③撤掉一个测力计，用另一个测力计把小圆环拉到_________，由测力计的示数得到拉力的大小，沿细线标记此时的方向。
④选择合适标度，由步骤②的结果在白纸上根据力的平行四边形定则作和的合成图，得出合力的大小和方向；按同一标度在白纸上画出力的图示。
⑤比较和的________，从而判断本次实验是否验证了力的平行四边形定则。
2. （2023高考物理全国甲卷）某同学利用如图（a）所示的实验装置探究物体做直线运动时平均速度与时间的关系。让小车左端和纸带相连。右端用细绳跨过定滑轮和钩码相连。钩码下落，带动小车运动，打点计时器打出纸带。某次实验得到的纸带和相关数据如图（b）所示。

（1）已知打出图（b）中相邻两个计数点的时间间隔均为0.1s．以打出A点时小车位置为初始位置，将打出B、C、D、E、F各点时小车的位移填到表中，小车发生对应位移和平均速度分别为和，表中________cm，________。

位移区间
AB
AC
AD
AE
AF

6.60
14.60

34.90
47.30

66.0
73.0

87.3
94.6
（2）根据表中数据得到小车平均速度随时间的变化关系，如图（c）所示。在答题卡上的图中补全实验点_____。

（3）从实验结果可知，小车运动的图线可视为一条直线，此直线用方程表示，其中________，________cm/s。（结果均保留3位有效数字）
（4）根据（3）中的直线方程可以判定小车做匀加速直线运动，得到打出A点时小车速度大小________，小车的加速度大小________。（结果用字母k、b表示）
3. （2023高考物理新课标卷）一学生小组做“用单摆测量重力加速度的大小”实验。

（1）用实验室提供的螺旋测微器测量摆球直径。首先，调节螺旋测微器，拧动微调旋钮使测微螺杆和测砧相触时，发现固定刻度的横线与可动刻度上的零刻度线未对齐，如图（a）所示，该示数为___________mm；螺旋测微器在夹有摆球时示数如图（b）所示，该示数为___________mm，则摆球的直径为___________mm。
（2）单摆实验的装置示意图如图（c）所示，其中角度盘需要固定在杆上的确定点O处，摆线在角度盘上所指的示数为摆角的大小。若将角度盘固定在O点上方，则摆线在角度盘上所指的示数为5°时，实际摆角___________5°（填“大于”或“小于”）。
（3）某次实验所用单摆的摆线长度为81.50cm，则摆长为___________cm。实验中观测到从摆球第1次经过最低点到第61次经过最低点的时间间隔为54.60s，则此单摆周期为___________s，该小组测得的重力加速度大小为___________m/s2.（结果均保留3位有效数字，π2取9.870）
4. （2023高考物理湖北卷）某同学利用测质量的小型家用电子秤，设计了测量木块和木板间动摩擦因数的实验。
如图（a）所示，木板和木块A放在水平桌面上，电子秤放在水平地面上，木块A和放在电子秤上的重物B通过跨过定滑轮的轻绳相连。调节滑轮，使其与木块A间的轻绳水平，与重物B间的轻绳竖直。在木块A上放置n（）个砝码（电子秤称得每个砝码的质量为），向左拉动木板的同时，记录电子秤的对应示数m。

（1）实验中，拉动木板时__________（填“必须”或“不必”）保持匀速。
（2）用和分别表示木块A和重物B的质量，则m和所满足的关系式为__________。
（3）根据测量数据在坐标纸上绘制出图像，如图（b）所示，可得木块A和木板间的动摩擦因数_________（保留2位有效数字）。
5. （2023高考物理湖南卷）某同学探究弹簧振子振动周期与质量的关系，实验装置如图（a）所示，轻质弹簧上端悬挂在铁架台上，下端挂有钩码，钩码下表面吸附一个小磁铁，其正下方放置智能手机，手机中的磁传感器可以采集磁感应强度实时变化的数据并输出图像，实验步骤如下：
（1）测出钩码和小磁铁的总质量;
（2）在弹簧下端挂上该钩码和小磁铁，使弹簧振子在竖直方向做简谐运动，打开手机的磁传感器软件，此时磁传感器记录的磁感应强度变化周期等于弹簧振子振动周期；
（3）某次采集到的磁感应强度的大小随时间变化的图像如图（b）所示，从图中可以算出弹簧振子振动周期______（用“”表示）；


（4）改变钩码质量，重复上述步骤；
（5）实验测得数据如下表所示，分析数据可知，弹簧振子振动周期的平方与质量的关系是______（填“线性的”或“非线性的”）；




0.015
2.43
0.243
0.059
0.025
3.14
0.314
0.099
0.035
3.72
0.372
0.138
0.045
4.22
0.422
0.178
0.055
4.66
0.466
0.217
（6）设弹簧的劲度系数为，根据实验结果并结合物理量的单位关系，弹簧振子振动周期的表达式可能是______（填正确答案标号）；
A．    B．     C．     D．
（7）除偶然误差外，写出一条本实验中可能产生误差的原因：____________．
6. （2023高考物理浙江卷第一次）在“探究小车速度随时间变化的规律”的实验中，实验装置如图1所示。

①需要的实验操作有__________（多选）；
A．调节滑轮使细线与轨道平行
B．倾斜轨道以补偿阻力
C．小车靠近打点计时器静止释放
D．先接通电源再释放小车
②经正确操作后打出一条纸带，截取其中一段如图2所示。选取连续打出的点0、1、2、3、4为计数点，则计数点1的读数为__________。已知打点计时器所用交流电源的频率为，则打计数点2时小车的速度大小为：__________（结果保留3位有效数字）。

7. （2023高考物理浙江卷第一次）“探究向心力大小的表达式”实验装置如图所示。

①采用的实验方法是__________
A．控制变量法　　B．等效法　　C．模拟法
②在小球质量和转动半径相同的情况下，逐渐加速转动手柄到一定速度后保持匀速转动。此时左右标尺露出的红白相间等分标记的比值等于两小球的________之比（选填“线速度大小”、“角速度平方”或“周期平方”）；在加速转动手柄过程中，左右标尺露出红白相间等分标记的比值__________（选填“不变”、“变大”或“变小”）。
8. （2023高考物理浙江卷第二次）在“探究平抛运动的特点”实验中

（1）用图1装置进行探究，下列说法正确的是________。
A．只能探究平抛运动水平分运动的特点
B．需改变小锤击打的力度，多次重复实验
C． 能同时探究平抛运动水平、竖直分运动的特点
（2）用图2装置进行实验，下列说法正确的是________。
A．斜槽轨道M必须光滑且其末端水平
B．上下调节挡板N时必须每次等间距移动
C． 小钢球从斜槽M上同一位置静止滚下
（3）用图3装置进行实验，竖直挡板上附有复写纸和白纸，可以记下钢球撞击挡板时的点迹。实验时竖直挡板初始位置紧靠斜槽末端，钢球从斜槽上P点静止滚下，撞击挡板留下点迹0，将挡板依次水平向右移动x，重复实验，挡板上留下点迹1、2、3、4。以点迹0为坐标原点，竖直向下建立坐标轴y，各点迹坐标值分别为y1、y2、y3、y4。测得钢球直径为d，则钢球平抛初速度v0为________。
A．    B．    C．     D．
9. （2023高考物理浙江卷第二次）如图所示，某同学把A、B两根不同的弹簧串接竖直悬挂，探究A、B弹簧弹力与伸长量的关系。在B弹簧下端依次挂上质量为m的钩码，静止时指针所指刻度、的数据如表。
钩码个数
1
2
…

xA/cm
7.75
8.53
9.30
…
xB/cm
16.45
18.52
20.60
…
    钩码个数为2时，弹簧A的伸长量________cm，弹簧B的伸长量________cm，两根弹簧弹性势能的增加量________（选填“=”、“”）。
10. （2023高考物理辽宁卷） 某同学为了验证对心碰撞过程中的动量守恒定律，设计了如下实验：用纸板搭建如图所示的滑道，使硬币可以平滑地从斜面滑到水平面上，其中OA为水平段。选择相同材质的一元硬币和一角硬币进行实验。

测量硬币的质量，得到一元和一角硬币的质量分别为和()。将硬币甲放置在斜面一某一位置，标记此位置为B。由静止释放甲，当甲停在水平面上某处时，测量甲从O点到停止处的滑行距离OP。将硬币乙放置在O处，左侧与O点重合，将甲放置于B点由静止释放。当两枚硬币发生碰撞后，分别测量甲乙从O点到停止处的滑行距离OM和ON。保持释放位置不变，重复实验若干次，得到OP、OM、ON的平均值分别为、、。
（1）在本实验中，甲选用的是____（填“一元”或“一角”）硬币；
（2）碰撞前，甲到O点时速度的大小可表示为_____（设硬币与纸板间的动摩擦因数为μ，重力加速度为g）；
（3）若甲、乙碰撞过程中动量守恒，则_____（用和表示），然后通过测得的具体数据验证硬币对心碰撞过程中动量是否守恒；
（4）由于存在某种系统或偶然误差，计算得到碰撞前后甲动量变化量大小与乙动量变化量大小的比值不是1，写出一条产生这种误差可能的原因____。
11. （2023高考物理北京卷）用频闪照相记录平抛小球在不同时刻的位置，探究平抛运动的特点。
（1）关于实验，下列做法正确的是 （填选项前的字母）。
A．选择体积小、质量大的小球     B．借助重垂线确定竖直方向
C．先抛出小球，再打开频闪仪     D．水平抛出小球
（2）图1所示的实验中，A球沿水平方向抛出，同时B球自由落下，借助频闪仪拍摄上述运动过程。图2为某次实验的频闪照片，在误差允许范围内，根据任意时刻A、B两球的竖直高度相同，可判断A球竖直方向做 运动；根据 ，可判断A球水平方向做匀速直线运动。

（3）某同学使小球从高度为的桌面水平飞出，用频闪照相拍摄小球的平抛运动（每秒频闪25次），最多可以得到小球在空中运动的 个位置。
（4）某同学实验时忘了标记重垂线方向，为解决此问题，他在频闪照片中，以某位置为坐标原点，沿任意两个相互垂直的方向作为x轴和y轴正方向，建立直角坐标系，并测量出另外两个位置的坐标值、，如图3所示。根据平抛运动规律，利用运动的合成与分解的方法，可得重垂线方向与y轴间夹角的正切值为 。
12. （2023高考物理天津卷）验证机械能守恒的实验
如图放置实验器材，接通电源，释放托盘与砝码，并测得：

作者的备注：此处绘图粗糙，连接遮光片小车与托盘砝码的绳子应与桌面平行；原卷中已说明，遮光片与小车位于气垫导轨上（视为无摩擦力），这里没有画出。
a．遮光片长度d
b．遮光片小车到光电门长度l
c．遮光片小车通过光电门时间Dt
d．托盘与砝码质量m1，小车与遮光片质量m2
（1）小车通过光电门时的速度为 ；
（2）从释放到小车经过光电门，这一过程中，系统重力势能减少量为 ，动能增加量为 ；
（3）改变l，做多组实验，做出如图以l为横坐标。以为纵坐标的图像，若机械能守恒成立，则图像斜率为 。







专题十八 电学实验
1. （2023高考物理全国甲卷）某同学用伏安法测绘一额定电压为6V、额定功率为3W的小灯泡的伏安特性曲线，实验所用电压表内阻约为，电流表内阻约为．实验中有图（a）和（b）两个电路图供选择。

（1）实验中得到的电流I和电压U的关系曲线如图（c）所示，该同学选择的电路图是图________（填“a”或“b”）
（2）若选择另一个电路图进行实验，在答题卡所给图上用实线画出实验中应得到的关系曲线的示意图______。
2. （2023高考物理全国乙卷）一学生小组测量某金属丝（阻值约十几欧姆）的电阻率。现有实验器材：螺旋测微器、米尺、电源E、电压表（内阻非常大）、定值电阻（阻值）、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干。图（a）是学生设计的实验电路原理图。完成下列填空：

（1）实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S
（2）将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为，然后将K与2端相连，此时电压表读数记为。由此得到流过待测金属丝的电流I=_______，金属丝的电阻_____。（结果均用、、表示）
（3）继续微调R，重复（2）的测量过程，得到多组测量数据，如下表所示：
（）
0.57
0.71
0.85
1.14
1.43
（）
0.97
1.21
1.45
1.94
2.43
（4）利用上述数据，得到金属丝的电阻。
（5）用米尺测得金属丝长度。用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图（b）所示，该读数为______mm。多次测量后，得到直径的平均值恰好与d相等。
（6）由以上数据可得，待测金属丝所用材料的电阻率______。（保留2位有效数字）
3. （2023高考物理新课标卷）在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。

（1）用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的___________（填“正极”或“负极”）接触。
（2）某同学设计的实验电路如图（a）所示。先将电阻箱的阻值调为，将单刀双掷开关S与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S再与“2”端相接，相接后小灯泡亮度变化情况可能是___________。（填正确答案标号）
A．迅速变亮，然后亮度趋于稳定
B．亮度逐渐增大，然后趋于稳定
C．迅速变亮，然后亮度逐渐减小至熄灭
（3）将电阻箱的阻值调为，再次将开关S与“1”端相接，再次记录电流随时间的变化情况。两次得到的电流I随时间t变化如图（b）中曲线所示，其中实线是电阻箱阻值为___________（填“R1”或“R2”）时的结果，曲线与坐标轴所围面积等于该次充电完成后电容器上的___________（填“电压”或“电荷量”）。
4. （2023高考物理江苏卷）小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1图所示．

（1）电压表量程应选用________（选填“3V”或“15V”）．
（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________（选填“B”“C”“D”）连接，再闭合开关，开始实验．

（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如题3图所示，其示数为________V．根据测量数据作出电压U与被测电阻值R的关系图线，如题4图中实线所示．

（4）在题1图所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为，定值电阻的总阻值为，当被测电阻为R时，其两端的电压________（用E、、、R表示），据此作出理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．
（5）分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由______．
5. （2023高考物理海南卷）用如图所示的电路测量一个量程为，内阻约为的微安表头的内阻，所用电源的电动势约为，有两个电阻箱可选，，

(1)应选_________，应选_________；
(2)根据电路图，请把实物连线补充完整；（图无）
(3)下列操作顺序合理排列是：
①将变阻器滑动头移至最左端，将调至最大值；
②闭合开关，调节，使微安表半偏，并读出阻值；
③断开，闭合，调节滑动头至某位置再调节使表头满偏；
④断开，拆除导线，整理好器材
(4)如图是调节后面板，则待测表头的内阻为_________，该测量值_________（大于、小于、等于）真实值。
（此处应该有一个电阻箱的图）
(5)将该微安表改装成量程为的电压表后，某次测量指针指在图示位置，则待测电压为_________。

(6)某次半偏法测量表头内阻的实验中，断开，电表满偏时读出值，在滑动头不变，闭合后调节电阻箱，使电表半偏时读出，若认为间电压不变，则微安表内阻为：（用表示）
6. （2023高考物理湖北卷）某实验小组为测量干电池的电动势和内阻，设计了如图（a）所示电路，所用器材如下：
电压表（量程，内阻很大）；
电流表（量程）；
电阻箱（阻值）；
干电池一节、开关一个和导线若干。

（1）根据图（a），完成图（b）中的实物图连线__________。
（2）调节电阻箱到最大阻值，闭合开关。逐次改变电阻箱的电阻，记录其阻值R、相应的电流表示数I和电压表示数U。根据记录数据作出的图像如图（c）所示，则干电池的电动势为__________V（保留3位有效数字）、内阻为__________（保留2位有效数字）。

（3）该小组根据记录数据进一步探究，作出图像如图（d）所示。利用图（d）中图像的纵轴截距，结合（2）问得到的电动势与内阻，还可以求出电流表内阻为__________（保留2位有效数字）。
（4）由于电压表内阻不是无穷大，本实验干电池内阻的测量值__________（填“偏大”或“偏小”）。
7. （2023高考物理湖南卷）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的装置，其电路如图（a）所示，为电阻箱，为半导体薄膜压力传感器，间连接电压传感器（内阻无穷大）．

（1）先用欧姆表“”挡粗测的阻值，示数如图（b）所示，对应的读数是____;
（2）适当调节，使电压传感器示数为0，此时，的阻值为_____（用表示）；
（3）依次将的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读出电压传感器示数，所测数据如下表所示：
次数
1
2
3
4
5
6
砝码质量
0.0
0.5
1.0
1.5
2.0
2.5
电压
0
57
115
168
220
280
根据表中数据在图（c）上描点，绘制关系图线_____；

（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施加微小压力，电压传感器示数为，则大小是_____（重力加速度取，保留2位有效数字）；
（5）若在步骤（4）中换用非理想毫伏表测量间电压，在半导体薄膜压力传感器上施加微小压力，此时非理想毫伏表读数为，则_____（填“>”“=”或“m乙，μ甲m甲g=μ乙m乙g
则
μ甲 m乙
所以
a甲 < a乙
由于两物体运动时间相同，且同时由静止释放，可得
v甲 < v乙
A错误；
BCD．对于整个系统而言，由于μm甲g > μm乙g，合力方向向左，合冲量方向向左，所以合动量方向向左，显然甲的动量大小比乙的小，BD正确、C错误。
故选BD。
2. 【答案】BD
【解析】
【详解】A．取向右为正方向，滑块1和滑块2组成的系统的初动量为

碰撞后的动量为

则滑块的碰撞过程动量不守恒，故A错误；
B．对滑块1，取向右为正方向，则有

负号表示方向水平向左，故B正确；
C．对滑块2，取向右为正方向，则有

故C错误；
D．对滑块2根据动量定理有

解得

则滑块2受到滑块1的平均作用力大小为，故D正确。
故选BD。
三、非选择题（本题共5小题，共54分．考生根据要求作答）
3. （1），4A；（2）0.085C
【详解】（1）对金属杆，跳起的高度为，竖直上抛运动由运动学关系式

解得

通电过程金属杆收到的安培力大小为

由动能定理得

解得

（2）对金属杆，通电时间，由动量定理有

由运动学公式

通过金属杆截面的电荷量

联立解得

4. （1）30N；（2）1.6J；（3）
【详解】（1）滑块下滑到轨道底部，有

解得

在底部，根据牛顿第二定律

解得

由牛顿第三定律可知B对A的压力是。
（2）当B滑上C后，对B分析，受摩擦力力向左，根据牛顿第二定律得

解得加速度向左为

对C分析，受B向右的摩擦力和地面向左的摩擦力

根据牛顿第二定律

解得其加速度向左为

由运动学位移与速度关系公式，得B向右运动的距离

C向右运动距离

由功能关系可知，B、C间摩擦产生的热量

可得

（3）由上问可知，若B还末与C上挡板碰撞，C先停下，用时为，有

解得

B的位移为

则此刻的相对位移为

此时

由，一定是C停下之后，B才与C上挡板碰撞。设再经时间B与C挡板碰撞，有

解得

碰撞时B速度为

碰撞时由动量守恒可得

解得碰撞后B、C速度为

之后二者一起减速，根据牛顿第二定律得

后再经后停下，则有

故从滑上到最终停止所用的时间总时间

5. （1）小球速度大小，圆盘速度大小；（2）l；（3）4
【详解】（1）过程1：小球释放后自由下落，下降，根据机械能守恒定律

解得

过程2：小球以与静止圆盘发生弹性碰撞，根据能量守恒定律和动量守恒定律分别有


解得


即小球碰后速度大小，方向竖直向上，圆盘速度大小为，方向竖直向下；
（2）第一次碰后，小球做竖直上抛运动，圆盘摩擦力与重力平衡，匀速下滑，所以只要圆盘下降速度比小球快，二者间距就不断增大，当二者速度相同时，间距最大，即

解得

根据运动学公式得最大距离为

（3）第一次碰撞后到第二次碰撞时，两者位移相等，则有

即

解得

此时小球的速度

圆盘的速度仍为，这段时间内圆盘下降的位移

之后第二次发生弹性碰撞，根据动量守恒

根据能量守恒

联立解得


同理可得当位移相等时


解得

圆盘向下运动

此时圆盘距下端管口13l，之后二者第三次发生碰撞，碰前小球的速度

有动量守恒

机械能守恒

得碰后小球速度为

圆盘速度

当二者即将四次碰撞时
x盘3= x球3
即

得

在这段时间内，圆盘向下移动

此时圆盘距离下端管口长度为
20l－1l－2l－4l－6l = 7l
此时可得出圆盘每次碰后到下一次碰前，下降距离逐次增加2l，故若发生下一次碰撞，圆盘将向下移动
x盘4= 8l
则第四次碰撞后落出管口外，因此圆盘在管内运动的过程中，小球与圆盘的碰撞次数为4次。
6. （1），；（2）；（3）
【详解】（1）小球运动到最低点的时候小球和凹槽水平方向系统动量守恒，取向左为正

小球运动到最低点的过程中系统机械能守恒

联立解得

因水平方向在任何时候都动量守恒即

两边同时乘t可得

且由几何关系可知

联立得


（2）小球向左运动过程中凹槽向右运动，当小球的坐标为时，此时凹槽水平向右运动的位移为，根据上式有

则小球现在在凹槽所在的椭圆上，根据数学知识可知此时的椭圆方程为

整理得
（）
（3）将代入小球的轨迹方程化简可得

即此时小球的轨迹为以为圆心，b为半径的圆，则当小球下降的高度为时有如图


此时可知速度和水平方向的的夹角为，小球下降的过程中，系统水平方向动量守恒

系统机械能守恒

联立得

7. 【答案】（1）1m/s；125m；（2））25m；；（3）
【解析】
【详解】（1）由于地面光滑，则m1、m2组成的系统动量守恒，则有
m2v0= (m1＋m2)v1
代入数据有
v1= 1m/s
对m1受力分析有

则木板运动前右端距弹簧左端的距离有
v12= 2a1x1
代入数据解得
x1= （2023高考物理辽宁卷）125m
（2）木板与弹簧接触以后，对m1、m2组成的系统有
kx = (m1＋m2)a共
对m2有
a2= μg = 1m/s2
当a共 = a2时物块与木板之间即将相对滑动，解得此时的弹簧压缩量
x2= （2023高考物理辽宁卷）25m
对m1、m2组成的系统列动能定理有

代入数据有

（3）木板从速度为v2时到之后与物块加速度首次相同时的过程中，由于木板即m1的加速度大于木块m2的加速度，则当木板与木块的加速度相同时即弹簧形变量为x2时，则说明此时m1的速度大小为v2，共用时2t0，且m2一直受滑动摩擦力作用，则对m2有
－μm2g∙2t0= m2v3－m2v2
解得

则对于m1、m2组成的系统有

DU = －Wf
联立有


8. （1）；（2）；（3）；（4）
【详解】（1）由题意可知滑块C静止滑下过程根据动能定理有

代入数据解得

（2）滑块C刚滑上B时可知C受到水平向左的摩擦力，为

木板B受到C的摩擦力水平向右，为

B受到地面的摩擦力水平向左，为

所以滑块C的加速度为

木板B的加速度为

设经过时间t1，B和C共速，有

代入数据解得

木板B的位移

共同的速度

此后B和C共同减速，加速度大小为

设再经过t2时间，物块A恰好祖上模板B，有

整理得

解得
，（舍去）
此时B的位移

共同的速度

综上可知满足条件的s范围为

（3）由于

所以可知滑块C与木板B没有共速，对于木板B，根据运动学公式有

整理后有

解得
，（舍去）
滑块C在这段时间的位移

所以摩擦力对C做的功

（4）因为木板B足够长，最后的状态一定会是C与B静止，物块A向左匀速运动。木板B向右运动0.48m时，有



此时A、B之间的距离为

由于B与挡板发生碰撞不损失能量，故将原速率反弹。接着B向左做匀减速运动，可得加速度大小

物块A和木板B相向运动，设经过t3时间恰好相遇，则有

整理得

解得
，（舍去）
此时有

方向向左；

方向向右。
接着A、B发生弹性碰撞，碰前A的速度为v0=1m/s，方向向右，以水平向右为正方向，则有


代入数据解得


而此时

物块A向左的速度大于木板B和C向右的速度，由于摩擦力的作用，最后B和C静止，A向左匀速运动，系统的初动量

末动量

则整个过程动量的变化量

即大小为9.02kg⋅m/s。
9. （1）；（2）；（3）
【详解】（1）A释放到与B碰撞前，根据动能定理得

解得

（2）碰前瞬间，对A由牛顿第二定律得

解得

（3）A、B碰撞过程中，根据动量守恒定律得

解得

则碰撞过程中损失的机械能为

10. （1）1m；（2）0；（3）12J
【详解】（1）对物块A，根据运动学公式可得

（2）设B物体从地面竖直上抛的初速度为，根据运动学公式可知

即

解得

可得碰撞前A物块的速度

方向竖直向下；
碰撞前B物块的速度

方向竖直向上；
选向下为正方向，由动量守恒可得

解得碰后速度
v=0
（3）根据能量守恒可知碰撞损失的机械能

专题八 机械振动机械波参考答案
1. A
【详解】声波的周期和频率由振源决定，故声波在空气中和在水中传播的周期和频率均相同，但声波在空气和水中传播的波速不同，根据波速与波长关系可知，波长也不同。故A正确，BCD错误。
故选A。
2. C
【详解】A．由振动图像可看出该波的周期是4s，A错误；
B．由于Q、P两个质点振动反相，则可知两者间距离等于
，n = 0，1，2，…
根据
，n = 0，1，2，…
B错误；
C．由P质点的振动图像可看出，在4s时P质点在平衡位置向上振动，C正确；
D．由Q质点的振动图像可看出，在4s时Q质点在平衡位置向下振动，D错误。
故选C。
3. A
【详解】ab之间的距离为

此时b点的位移4cm且向y轴正方向运动，令此时b点的相位为，则有

解得
或（舍去，向下振动）
由ab之间的距离关系可知

则，可知a点此时的位移为

且向下振动，即此时的波形图为

故选A。
4. C
【详解】A．由图（b）的振动图像可知，振动的周期为4s，故三列波的波速为

A错误；
B．由图（a）可知，D处距离波源最近的距离为3m，故开始振动后波源C处的横波传播到D处所需的时间为

故时，D处的质点还未开始振动，B错误；
C．由几何关系可知，波源A、B产生的横波传播到D处所需的时间为

故时，仅波源C处的横波传播到D处，此时D处的质点振动时间为

由振动图像可知此时D处的质点向y轴负方向运动，C正确；
D．时，波源C处的横波传播到D处后振动时间为

由振动图像可知此时D处为波源C处传播横波的波谷；时，波源A、B处的横波传播到D处后振动时间为

由振动图像可知此时D处为波源A、B处传播横波的波峰。根据波的叠加原理可知此时D处质点的位移为

故时，D处的质点与平衡位置的距离是2cm。D错误。
故选C。
5. B
【详解】主动降噪耳机是根据波的干涉条件，抵消声波与噪声的振幅、频率相同，相位相反，叠加后才能相互抵消来实现降噪的。
A．抵消声波与噪声的振幅相同，也为A，A错误；
B．抵消声波与噪声的频率相同，由

B正确；
C．抵消声波与噪声的波速、频率相同，则波长也相同，为

C错误；
D．抵消声波在耳膜中产生的振动与图中所示的振动反相，D错误。
故选B
6. D
【详解】由于t = 0时波源从平衡位置开始振动，由振动方程可知，波源起振方向沿y轴正方向，且t = T时波的图像应和t = 0时的相同，根据“上坡下，下坡上”可知t = T时的波形图为选项D图。
故选D。
7. 【答案】B
【解析】
【详解】AD．根据多普勒效应可知，探测器接收到的回声频率与被探测物相对探测器运动的速度有关，而两列声波发生干涉的条件是频率相等，所以两列声波相遇时不一定发生干涉，故AD错误；
B．声波由水中传播到空气中时，声波波速发生变化，所以波长会发生改变，故B正确；
C．根据波长的计算公式可得

当遇到尺寸约1m的被探测物时不会发生明显衍射，故C错误；
故选B。
8. ABE
【详解】A．由图a可知波长为4m，由图b可知波的周期为2s，则波速为

故A正确；
B．由图b可知t=0时，P点向下运动，根据“上下坡”法可知波向左传播，故B正确；
C．由图a可知波的振幅为5cm，故C错误；
DE．根据图a可知t=0时x=3m处的质点位于波谷处，由于

可知在t=7s时质点位于波峰处；质点P运动的路程为

故D错误，E正确；
故选ABE。
9. BC
【详解】AB．当AB两点在平衡位置的同侧时有

可得
；或者
因此可知第二次经过B点时，

解得

此时位移关系为

解得

CD．当AB两点在平衡位置两侧时有

解得
或者（由图中运动方向舍去），或者
当第二次经过B点时，则

解得

此时位移关系为

解得

C正确D错误；
故选BC。
10. BC
【详解】A．由图中可知时，波传播的距离为x=2.5m，故波的速度为

故A错误；
B．由图可知该波的波长为，所以波的周期为

波传播到需要的时间

由图可知该波的起振方向向下，该波振动了0.1s，即，所以位于波谷，故B正确；
C．根据图像可知该波的振动方程为

故C正确；
D．质点只是上下振动，不随波左右移动，故D错误。
故选BC。
11. （1）  ；（2）见解析
【详解】（1）根据得

可知时P波刚好传播到处，Q波刚好传播到处，根据上坡下坡法可得波形图如图所示

（2）两列波在图示范围内任一位置的波程差为

根据题意可知，P、Q两波振动频率相同，振动方向相反，两波叠加时，振动加强点的条件为到两波源的距离差

解得振幅最大的平衡位置有
、
振动减弱的条件为

解得振幅最小的平衡位置有
、、
专题九 电场参考答案
1. A
【详解】A．电子做曲线运动满足合力指向轨迹凹侧，A正确；
B．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有

可见与电场力的受力特点相互矛盾，B错误；
C．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有

可见与电场力的受力特点相互矛盾，C错误；
D．电子做曲线运动满足合力指向轨迹凹侧，对电子受力分析有

可见与电场力的受力特点相互矛盾，D错误；
故选A。
2. C
【详解】对小球受力分析如图所示

由正弦定理有

其中
∠CPH = ∠OPB，∠CHP = ∠HPD = ∠APO
其中△APO中

同理有

其中
，
联立有
Q1：Q2= 2n3：1
故选C。
3. C
【详解】A．沿着电场线的方向电势降低，根据正点电荷产生的电场特点可知若

则M点到电荷Q的距离比N点的近，故A错误；
B．电场线的疏密程度表示电场强度的大小，根据正点电荷产生的电场特点可知若

则M点到电荷Q的距离比N点的远，故B错误；
C．若把带负电的试探电荷从M点移到N点，电场力做正功，则是逆着电场线运动，电势增加，故有

故C正确；
D．若把带正电的试探电荷从M点移到N点，电场力做负功，则是逆着电场线运动；根据正点电荷产生的电场特点可知

故D错误。
故选C。
4. D
【详解】AB．选项AB的电荷均为正和均为负，则根据电场强度的叠加法则可知，P点的场强不可能为零，AB错误；
C．设P、Q1间的距离为r，则Q1、Q3在P点产生的合场强大小有

解得

而Q2产生的场强大小为

则P点的场强不可能为零，C错误；
D．设P、Q1间的距离为r，则Q1、Q3在P点产生的合场强大小有

解得

而Q2产生的场强大小为

则P点的场强可能为零，D正确。
故选D。
5. D
【详解】A．由牛顿第二定律可得，在XX′极板间的加速度大小

A错误；
B．电子电极XX′间运动时，有
v = a

电子离开电极XX′时的动能为

电子离开电极XX′后做匀速直线运动，所以打在荧光屏时，动能大小为，B错误；
C．在XX′极板间受到电场力的冲量大小

C错误；
D．打在荧光屏时，其速度方向与OO′连线夹角α的正切

D正确。
故选D。
6. A
【详解】带电粒子在电场中做匀速圆周运动，电场力提供向心力，则有


联立可得

故选A。
7. B
【详解】A．根据平衡条件和几何关系，对小球受力分析如图所示

根据几何关系可得


联立解得

剪断细线，小球做匀加速直线运动，如图所示

根据几何关系可得

故A错误；
B．根据几何关系可得小球沿着电场力方向的位移

与电场力方向相反，电场力做功为

则小球的电势能增加，故B正确；
C．电场强度的大小

故C错误；
D．减小R的阻值，极板间的电势差不变，极板间的电场强度不变，所以小球的运动不会发生改变，MC的距离不变，故D错误。
故选B。
8. C
【详解】AB．带负电的点电荷在E点由静止释放，将以O点为平衡位置做简谐运动，在O点所受电场力为零，故AB错误；
C．根据运动的对称性可知，点电荷由E到O的时间等于由O到F的时间，故C正确；
D．点电荷由E到F的过程中电场力先做正功后做负功，则电势能先减小后增大，故D错误。
故选C。
9. D
【详解】ABC．由题知，同一个正电荷q两次以大小相同、方向不同的初速度从P点出发，分别抵达M点，N点，且q在M，N点时速度大小也一样，则说明M、N两点的电势相同，但由于正电荷q有初速度，则无法判断P点电势和M点电势的大小关系，且也无法判断q从P到M的运动情况，故ABC错误；
D．根据以上分析可知，M、N两点在同一等势面上，且该电场是固定正电荷产生的电场，则说明M、N到固定正电荷的距离相等，则M、N两点处电场强度大小相同，故D正确。
故选D。
10.
11. BC
【详解】A．根据场强叠加以及对称性可知，MN两点的场强大小相同，但是方向不同，选项A错误；
B．因在AB处的正电荷在MN两点的合电势相等，在C点的负电荷在MN两点的电势也相等，则MN两点电势相等，选项B正确；
CD．因负电荷从M到O，因AB两电荷的合力对负电荷的库仑力从O指向M，则该力对负电荷做负功，C点的负电荷也对该负电荷做负功，可知三个电荷对该负电荷的合力对其做负功，则该负电荷的电势能增加，即负电荷在M点的电势能比在O点小；同理可知负电荷在N点的电势能比在O点小。选项C正确，D错误。
故选BC。
12. BD
【详解】B．粒子在电容器中水平方向做匀速直线运动，竖直方向做匀变速直线直线运动，根据电场强度和电势差的关系及场强和电场力的关系可得
，
粒子射入电容器后的速度为，水平方向和竖直方向的分速度
，
从射入到运动到最高点由运动学关系

粒子射入电场时由动能定理可得

联立解得

B正确；
A．粒子从射入到运动到最高点由运动学可得
，
联立可得

A错误；
C．粒子穿过电容器时从最高点到穿出时由运动学可得
，
射入电容器到最高点有

解得

设粒子穿过电容器与水平的夹角为，则

粒子射入磁场和水平的夹角为，

C错误；
D．粒子射入到最高点的过程水平方向的位移为，竖直方向的位移为

联立
，，
解得

且
，
即解得

即粒子在运动到最高点的过程中水平和竖直位移均与电荷量和质量无关，射出磁场过程同理
，，
即轨迹不会变化，D正确。
故选BD。
13. 【答案】CD
【解析】
【详解】A．因P点所在的等势面高于M点所在的等势面，可知P点电势比M点的高，选项A错误；
B．因M点所在的等差等势面密集，则M点场强较P点大，即P点电场强度大小比M点的小，选项B错误；
C．场强方向垂直等势面，且沿电场线方向电势逐渐降低，可知M点电场强度方向沿z轴正方向，选项C正确；
D．因x轴上个点电势相等，则沿x轴运动的带电粒子，则电势能不变，选项D正确。
故选CD。
14. ACD
【详解】D．将六棱柱的上表面拿出

由几何条件可知正电荷在OF中点K的场强方向垂直OF，则K点的合场强与OF的夹角为锐角，在F点的场强和OF的夹角为钝角，因此将正电荷从F移到O点过程中电场力先做负功后做正功，电势能先增大后减小，D正确；
C．由等量异种电荷的电势分布可知
，，，
因此

C正确；
AB．由等量异种电荷的对称性可知和电场强度大小相等，和电场强度方向不同，A正确B错误；
故选ACD。
15. 【答案】AC
【解析】
【详解】A．像素呈黑色时，当胶囊下方的电极带负电，像素胶囊里电场线方向向下，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故A正确；
B．像素呈白色时，当胶囊下方的电极带正电，像素胶囊里电场线方向向上，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故B错误；
C．像素由黑变白的过程中，白色微粒受到的电场力向上，位移向上，电场力对白色微粒做正功，故C正确；
D．像素由白变黑的过程中，黑色微粒受到的电场力向下，位移向下，电场力对黑色微粒做正功，故D错误。
故选AC。
16. （1），A、B、C均为正电荷；（2）
【详解】（1）因为M点电场强度竖直向下，则C为正电荷，根据场强的叠加原理，可知A、B两点的电荷在M点的电场强度大小相等，方向相反，则B点电荷带电量为，电性与A相同，又点电场强度竖直向上，可得处电荷在点的场强垂直BC沿AN连线向右上，如图所示

可知A处电荷为正电荷，所以A、B、C均为正电荷。
（2）如图所示

由几何关系

即

其中

解得

17. （1）8:1；（2）油滴a带负电，油滴b带正电；4:1
【详解】（1）设油滴半径r，密度为ρ，则油滴质量

则速率为v时受阻力

则当油滴匀速下落时

解得

可知

则

（2）两板间加上电压后（上板为正极），这两个油滴很快达到相同的速率，可知油滴a做减速运动，油滴b做加速运动，可知油滴a带负电，油滴b带正电；当再次匀速下落时，对a由受力平衡可得

其中

对b由受力平衡可得

其中

联立解得

专题十 恒定电流参考答案
1. C
【详解】电路稳定后，由于电源内阻不计，则整个回路可看成3R、2R的串联部分与R、4R的串联部分并联，若取电源负极为零电势点，则电容器上极板的电势为

电容器下极板的电势为

则电容两端的电压

则电容器上的电荷量为

故选C。
2. ABC
【详解】A．声音使振动膜片振动，改变两极板间距离，使声音信号转换成电信号，则可以利用电容传感器可制成麦克风，故A正确；
B．由动量定理有

可得

可知，物体受合外力越大，则动量变化越快，故B正确；
C．人体可以向外界释放红外线，感应装置接收到红外线后，可以开门，则可以利用红外传感器可制成商场的自动门，故C正确；
D．牛顿运动定律只适用于宏观低速问题，不适用于微观高速问题。而动量守恒定律既适用于低速宏观问题，也适用于高速微观问题，故D错误。
故选ABC。
3. CD
【详解】A．根据题意画出电路图，如下

可见U34 > 0，A错误；
B．根据题意画出电路图，如下

可见U34 > 0，B错误；
C．根据题意画出电路图，如下

可见上述接法可符合上述测量结果，C正确；
D．根据题意画出电路图，如下

可见上述接法可符合上述测量结果，D正确。
故选CD。
4. CD
【详解】A．“观察电容器的充、放电现象”实验中，充电时电流逐渐减小，放电时电流逐渐增大，故A错误；
B．“用油膜法估测油酸分子的大小”实验中，滴入油酸酒精溶液后，需待油酸溶液全部散开,形状稳定后，用一玻璃板轻轻盖在浅盘上，然后用水笔把油酸溶液的轮廓画在玻璃板上，测出油膜面积，故B错误；
C．“观察光敏电阻特性”实验中，光照强度增加，光敏电阻阻值减小；“观察金属热电阻特性”实验中，温度升高，金属热电阻阻值增大，故C正确；
D．“探究变压器原、副线圈电压与匝数的关系”实验中，如果可拆变压器的“横梁”铁芯没装上，原线圈接入10V的交流电时，变压器的效果减弱，副线圈磁通量还是会发生变化，副线圈输出电压不为零，故D正确。
故选CD。
5. （1）（ⅰ）沿z轴反方向；（ⅱ），（2）见解析
【详解】（1）（ⅰ）a电子，初速度方向在xoy平面内，与y轴正方向成θ角；若磁场方向沿z轴正方向，a电子在洛伦兹力作用下向x轴负方向偏转，不符合题题意；若磁场方向沿z轴反方向，a电子在洛伦兹力作用下向x轴正方向偏转，符合题意；
b电子，初速度方向在zoy平面内，与y轴正方向成θ角。将b电子初速度沿坐标轴分解，沿z轴的分速度与磁感线平行不受力，沿y轴方向的分速度受到洛伦兹力使得电子沿x轴正方向偏转，根据左手定则可知，磁场方向沿z轴反方向。符合题意；
综上可知，磁感应强度B的方向沿z轴反方向。

（ⅱ）a电子在洛伦兹力作用下运动轨迹如图，由图可知电子运动到下一个极板的时间

b电子，沿z轴的分速度与磁感线平行不受力，对应匀速直线运动；沿y轴方向的分速度受到洛伦兹力使电子向右偏转，电子运动半个圆周到下一个极板的时间

（2）设，单位时间内阴极逸出的电子数量N0不变，每个电子打到极板上可以激发δ个电子，经过n次激发阳极处接收电子数量

对应的电流

可得I-U图像如图




专题十一 磁场参考答案
1. A
【详解】A．根据左手定则，可知小球刚进入磁场时受到的洛伦兹力水平向右，A正确；
BC．小球受洛伦兹力和重力的作用，则小球运动过程中速度、加速度大小，方向都在变，BC错误；
D．洛仑兹力永不做功，D错误。
故选A。
2. A
【详解】由题知，一带电粒子由O点沿x正向入射到磁场中，在磁场另一侧的S点射出，

则根据几何关系可知粒子出离磁场时速度方向与竖直方向夹角为30°，则

解得粒子做圆周运动的半径
r = 2a
则粒子做圆周运动有

则有

如果保持所有条件不变，在磁场区域再加上电场强度大小为E的匀强电场，该粒子入射后则会沿x轴到达接收屏，则有
Eq = qvB
联立有

故选A。
3. C
【详解】A．带电粒子在电场和磁场中运动，打到a点的粒子电场力和洛伦兹力平衡，当电场向左磁场垂直直面向里时，粒子受到向左的电场力和洛伦兹力，电子受到向右的电场力和洛伦兹力均不能满足受力平衡打到a点，A错误；
B．电场方向向左，磁场方向向外，此时如果粒子打在a点则受到向左的电场力和向右的洛伦兹力平衡


则电子速度大，受到向左的洛伦兹力大于向右的电场力向左偏转，同理如果电子打在a点，则粒子向左的电场力大于向右的洛伦兹力则向左偏转，均不会打在b点，B错误；
CD．电场方向向右，磁场垂直纸面向里，如果粒子打在a点，即向右的电场力和向左的洛伦兹力平衡


电子速度大，受到向右的洛伦兹力大于向左的电场力向右偏转，同理如果电子打在a，则粒子向右的电场力大于向左的洛伦兹力向右偏转，均会打在b点；同理电场向右磁场垂直纸面向外时，粒子受到向右的电场力和洛伦兹力，电子受到向左的电场力和洛伦兹力不能受力平衡打到a点，故C正确D错误；
故选C。
4. C
【详解】因bc段与磁场方向平行，则不受安培力；ab段与磁场方向垂直，则受安培力为
Fab=BI∙2l=2BIl
则该导线受到的安培力为2BIl。
故选C。
5. D
【详解】由题知粒子在AC做直线运动，则有
qv0B1= qE
区域Ⅱ中磁感应强度大小为B2，则粒子从CF的中点射出，则粒子转过的圆心角为90°，根据，有

A．若仅将区域Ⅰ中磁感应强度大小变为2B1，则粒子在AC做直线运动的速度，有
qv∙2B1= qE
则

再根据，可知粒子半径减小，则粒子仍然从CF边射出，粒子转过的圆心角仍为90°，则t = t0，A错误；
B．若仅将区域Ⅰ中电场强度大小变为2E，则粒子在AC做直线运动的速度，有
qv1= q∙2E
则
v = 2v0
再根据，可知粒子半径变为原来的2倍，则粒子F点射出，粒子转过的圆心角仍为90°，则t = t0，B错误；
C．若仅将区域Ⅱ中磁感应强度大小变为，则粒子在AC做直线运动的速度仍为v0，再根据，可知粒子半径变为原来的，则粒子从OF边射出，则画出粒子的运动轨迹如下图

根据

可知转过的圆心角θ = 60°，根据，有

则

C错误；
D．若仅将区域Ⅱ中磁感应强度大小变为，则粒子在AC做直线运动的速度仍为v0，再根据，可知粒子半径变为原来的，则粒子OF边射出，则画出粒子的运动轨迹如下图

根据

可知转过的圆心角为α = 45°，根据，有

则

D正确。
故选D。
6. D
【详解】根据安培定则可知螺绕环在霍尔元件处产生的磁场方向向下，则要使元件输出霍尔电压为零，直导线在霍尔元件处产生的磁场方向应向上，根据安培定则可知待测电流的方向应该是；元件输出霍尔电压为零，则霍尔元件处合场强为0，所以有

解得

故选D。
7. D
【详解】A．带正电的粒子沿轴线射入，然后垂直打到管壁上，可知粒子运动的圆弧半径为
r=a
故A正确，不符合题意；
B．根据

可得粒子的质量

故B正确，不符合题意；
C．管道内的等效电流为

故C正确，不符合题意；
D．由动量定理可得

粒子束对管道的平均作用力大小等于等效电流受的安培力

故D错误，符合题意。
故选D。
8. 【答案】C
【解析】
【详解】洛伦兹力提供向心力有

质子加速后获得的最大动能为

解得最大速率约为

故选C
9. BD
【详解】D．假设粒子带负电，第一次从A点和筒壁发生碰撞如图，为圆周运动的圆心
  由几何关系可知为直角，即粒子此时的速度方向为，说明粒子在和筒壁碰撞时速度会反向，由圆的对称性在其它点撞击同理，D正确；
A．假设粒子运动过程过O点，则过P点的速度的垂线和OP连线的中垂线是平行的不能交于一点确定圆心，由圆形对称性撞击筒壁以后的A点的速度垂线和AO连线的中垂线依旧平行不能确定圆心，则粒子不可能过O点，A错误；
B．由题意可知粒子射出磁场以后的圆心组成的多边形应为以筒壁的内接圆的多边形，最少应为三角形如图所示

即撞击两次，B正确；
C．速度越大粒子做圆周运动的半径越大，碰撞次数会可能增多，粒子运动时间不一定减少， C错误。
故选BD。
10. （1）v0B；（2）；（3）90%
【详解】（1）由题知，入射速度为v0时，电子沿x轴做直线运动则有
Ee = ev0B
解得
E = v0B
（2）电子在竖直向下的匀强电场和垂直坐标平面向里的匀强磁场的复合场中，由于洛伦兹力不做功，且由于电子入射速度为，则电子受到的电场力大于洛伦兹力，则电子向上偏转，根据动能定理有

解得

（3）若电子以v入射时，设电子能达到的最高点位置的纵坐标为y，则根据动能定理有

由于电子在最高点与在最低点所受的合力大小相等，则在最高点有
F合 = evmB－eE
在最低点有
F合 = eE－evB
联立有



要让电子达纵坐标位置，即
y ≥ y2
解得

则若电子入射速度在0 < v < v0范围内均匀分布，能到达纵坐标位置的电子数N占总电子数N0的90%。


11. （1）；（2），；（3）甲（2a，0），乙（0，0），
【详解】（1）由题知，粒子甲从点P（2a，0）沿y轴正方向射入到达点O，则说明粒子甲的半径
r = a
根据

解得

（2）由题知，粒子甲运动一个圆周时，粒子乙刚好运动了两个圆周，则
T甲 = 2T乙
根据，有

则

粒子甲、乙碰撞过程，取竖直向下为正有
mv甲0＋m乙v乙0= －mv甲1＋m乙v乙1


解得
v乙0= －5v甲0，v乙1= 3v甲0
则第一次碰撞后粒子乙的速度大小为。
（3）已知在时，甲、乙粒子发生第一次碰撞且碰撞后有
v甲1= －3v甲0，v乙1= 3v甲0
则根据，可知此时乙粒子的运动半径为

可知在时，甲、乙粒子发生第二次碰撞且碰撞，且甲、乙粒子发生第一次碰撞到第二次碰撞过程中乙粒子运动了2圈，此过程中乙粒子走过的路程为
S1= 3πa
且在第二次碰撞时有
mv甲1＋m乙v乙1= mv甲2＋m乙v乙2


解得
v甲2= v甲0，v乙2= －5v甲0
可知在时，甲、乙粒子发生第三次碰撞且碰撞，且甲、乙粒子发生第二次碰撞到第三次碰撞过程中乙粒子运动了2圈，此过程中乙粒子走过的路程为
S2= 5πa
且在第三次碰撞时有
mv甲2＋m乙v乙2= mv甲3＋m乙v乙3


解得
v甲3= －3v甲0，v乙3= 3v甲0
依次类推
在时，甲、乙粒子发生第十次碰撞且碰撞，且甲、乙粒子发生第九次碰撞到第十次碰撞过程中乙粒子运动了2圈，此过程中乙粒子走过的路程为
S9= 3πa
且在第十次碰撞时有
mv甲9＋m乙v乙9= mv甲10＋m乙v乙10

解得
v甲10= v甲0，v乙10= －5v甲0
在到过程中，甲粒子刚好运动半周，则时甲粒子运动到P点即（2a，0）处。
在到过程中，乙粒子刚好运动一周，则时乙粒子回到坐标原点，且此过程中乙粒子走过的路程为

故整个过程中乙粒子走过总路程为

12. （1）；（2）；（3）；（4）当时，
【详解】（1）速度大小为、沿y轴正方向射出的离子经磁场偏转后轨迹如图

由洛伦兹力提供向心力

解得半径

孔C所处位置的坐标

（2）速度大小为的离子进入磁场后，由洛伦兹力提供向心力

解得半径


若要能在C点入射，则由几何关系可得

解得

如图

由几何关系可得

（3）不管从何角度发射

由（2）可得

根据动力学公式可得
，
联立解得

（4）孔C位置坐标x

其中

联立可得
，
解得

在此范围内，和（3）相同，只与相关，可得

解得

根据动力学公式可得
，
解得



13. （1）；（2）（3）60%
【详解】（1）当离子不进入磁场Ⅱ速度最大时，轨迹与边界相切，则由几何关系

解得
r1=2L
根据

解得

在磁场中运动的周期

运动时间


（2）若B2=2B1，根据

可知

粒子在磁场中运动轨迹如图，设O1O2与磁场边界夹角为α，由几何关系


解得
r2=2L

根据

解得

（3）当最终进入区域Ⅱ的粒子若刚好到达x轴，则由动量定理

即

求和可得

粒子从区域Ⅰ到区域Ⅱ最终到x轴上的过程中

解得

则速度在~之间的粒子才能进入第四象限；因离子源射出粒子的速度范围在~，又粒子源射出的粒子个数按速度大小均匀分布，可知能进入第四象限的粒子占粒子总数的比例为
η=60%


14. 【答案】（1）；（2）或；（3）
【解析】
【详解】（1）设板间距离为，则板长为，带电粒子在板间做类平抛运动，两板间的电场强度为

根据牛顿第二定律得，电场力提供加速度

解得

设粒子在平板间的运动时间为，根据类平抛运动的运动规律得
，
联立解得

（2）设粒子出电场时与水平方向夹角为，则有

故

则出电场时粒子的速度为

粒子出电场后沿直线匀速直线运动，接着进入磁场，根据牛顿第二定律，洛伦兹力提供匀速圆周运动所需的向心力得

解得

已知圆形磁场区域半径为，故

粒子沿方向射入磁场即沿半径方向射入磁场，故粒子将沿半径方向射出磁场，粒子射出磁场时与射入磁场时运动方向的夹角为，则粒子在磁场中运动圆弧轨迹对应的圆心角也为，由几何关系可得

故粒子射出磁场时与射入磁场时运动方向的夹角为或；

（3）带电粒子在该磁场中运动的半径与圆形磁场半径关系为，根据几何关系可知，带电粒子在该磁场中运动的轨迹一定为劣弧，故劣弧所对应轨迹圆的弦为磁场圆的直径时粒子在磁场中运动的时间最长。则相对应的运动轨迹和弦以及圆心M的位置如图所示：

15. 【解析】略
(1)
(2)

16. （1）；（2）a、；b、25%
【详解】（1）只要紧靠上极板的颗粒能够落到收集板右侧，颗粒就能够全部收集，水平方向有

竖直方向

根据牛顿第二定律

又

解得

（2）a.颗粒在金属板间经极短时间加速达到最大速度


且

解得

b.带电荷量q的颗粒恰好100%被收集，颗粒在金属板间经极短时间加速达到最大速度，所受阻力等于电场力，有


在竖直方向颗粒匀速下落

的颗粒带电荷量为

颗粒在金属板间经极短时间加速达到最大速度，所受阻力等于电场力，有


设只有距下极板为的颗粒被收集，在竖直方向颗粒匀速下落

解得

的颗粒被收集的百分比

专题十二 电磁感应参考答案
1. A
【详解】A．强磁体在铝管中运动，铝管会形成涡流，玻璃是绝缘体故强磁体在玻璃管中运动，玻璃管不会形成涡流。强磁体在铝管中加速后很快达到平衡状态，做匀速直线运动，而玻璃管中的磁体则一直做加速运动，故由图像可知图（c）的脉冲电流峰值不断增大，说明强磁体的速度在增大，与玻璃管中磁体的运动情况相符，A正确；
B．在铝管中下落，脉冲电流的峰值一样，磁通量的变化率相同，故小磁体做匀速运动，B错误；
C．在玻璃管中下落，玻璃管为绝缘体，线圈的脉冲电流峰值增大，电流不断在变化，故小磁体受到的电磁阻力在不断变化，C错误；
D．强磁体分别从管的上端由静止释放，在铝管中，磁体在线圈间做匀速运动，玻璃管中磁体在线圈间做加速运动，故用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的长，D错误。
故选A。
2. A
【详解】ABC．由题图可看出OA导体棒转动切割磁感线，则根据右手定则可知
φ > φ
其中导体棒AC段不在磁场中，不切割磁感线，电流为0，则φ，A正确、BC错误；
D．根据以上分析可知
φ－φ > 0，φ－φ0
则
φ－φ－φ
D错误。
故选A。
3. C
【详解】A．由题知，埋在地下的线圈1、2通顺时针（俯视）方向的电流，则根据右手定则，可知线圈1、2产生的磁场方向竖直向下，A错误；
B．汽车进入线圈1过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），B错误；
C．汽车离开线圈1过程中，磁通量减小，根据楞次定律可知产生感应电流方向为abcd（顺时针），C正确；
D．汽车进入线圈2过程中，磁通量增大，根据楞次定律可知产生感应电流方向为adcb（逆时针），再根据左手定则，可知汽车受到的安培力方向与速度方向相反，D错误。
故选C。
4. B
【详解】根据法拉第电磁感应定律可知

故选B。
5. B
【详解】导体杆切割磁感线时，回路中产生感应电流，由楞次定律可得，导体杆受到的安培力总是阻碍导体棒的运动。当从变为时，回路中的电阻增大，则电流减小，导体杆所受安培力减小，即导体杆在摆动时所受的阻力减弱，所杆从开始摆动到停止，运动的路程和经历的时间变长。
故选B。
6. C
【详解】A．当开关接1时，对导体棒受力分析如图所示

根据几何关系可得

解得

根据欧姆定律

解得

故A错误；
根据左手定则可知导体棒从右向左运动时，产生的感应电动势与二极管相反，没有机械能损失，导体棒从左向右运动时，产生的感应电动势与二极管正方向相同，部分机械能转化为焦耳热：
B．当导体棒运动到最低点速度为零时，导体棒损失的机械能转化为焦耳热为

根据楞次定律可知导体棒完成一次振动速度为零时，导体棒高度高于最低点，所以棒消耗的焦耳热

故B错误；
C．根据B选项分析可知，导体棒运动过程中，机械能转化为焦耳热，所以从左向右运动时，最大摆角小于，故C正确；
D．根据B选项分析，导体棒第二次经过最低点时的速度小于第一次经过最低点时的速度，根据

可知棒两次过最低点时感应电动势大小不相等，故D错误。
故选C。
7. 【答案】C
【解析】
【详解】如图所示

导体棒匀速转动，设速度为v，设导体棒从到过程，棒转过的角度为，则导体棒垂直磁感线方向的分速度为

可知导体棒垂直磁感线的分速度为余弦变化，根据左手定则可知，导体棒经过B点和B点关于P点的对称点时，电流方向发生变化，根据

可知导体棒两端的电势差u随时间t变化的图像为余弦图像。
故选C。
8. D
【详解】由题知，开始时，开关S闭合时，由于L的电阻很小，Q灯正常发光，P灯微亮，断开开关前通过Q灯的电流远大于通过P灯的电流，断开开关时，Q所在电路未闭合，立即熄灭，由于自感，L中产生感应电动势，与P组成闭合回路，故P灯闪亮后再熄灭。
故选D。
9. D
【详解】A．线框进磁场的过程中由楞次定律知电流方向为逆时针方向，A错误；
B．线框出磁场的过程中，根据
E = Blv

联立有

由于线框出磁场过程中由左手定则可知线框受到的安培力向左，则v减小，线框做加速度减小的减速运动，B错误；
C．由能量守恒定律得线框产生的焦耳热
Q = FAL
其中线框进出磁场时均做减速运动，但其进磁场时的速度大，安培力大，产生的焦耳热多，C错误；
D．线框在进和出的两过程中通过导线横截面的电荷量

其中
，
则联立有

由于线框在进和出的两过程中线框的位移均为L，则线框在进和出的两过程中通过导线横截面的电荷量相等，故D正确。
故选D。
10. 【答案】AC
【解析】
【详解】A．弹簧伸展过程中，根据右手定则可知，回路中产生顺时针方向的电流，选项A正确；
B．任意时刻，设电流为I，则PQ受安培力

方向向左；MN受安培力

方向向右，可知两棒系统受合外力零，动量守恒，设PQ质量为2m，则MN质量为m， PQ速率为v时，则

解得

回路的感应电流

MN所受安培力大小为

选项B错误；
C．两棒最终停止时弹簧处于原长状态，由动量守恒可得


可得则最终MN位置向左移动

PQ位置向右移动

因任意时刻两棒受安培力和弹簧弹力大小都相同，设整个过程两棒受的弹力的平均值为F弹，安培力平均值F安，则整个过程根据动能定理


可得

选项C正确；
D．两棒最后停止时，弹簧处于原长位置，此时两棒间距增加了L，由上述分析可知，MN向左位置移动，PQ位置向右移动，则

选项D错误。
故选AC。
11. AD
【详解】AD．电流的峰值越来越大，即小磁铁在依次穿过每个线圈的过程中磁通量的变化率越来越快，因此小磁体的速度越来越大，AD正确；
B．假设小磁体是N极向下穿过线圈，则在穿入靠近每匝线圈的过程中磁通量向下增加，根据楞次定律可知线圈中产生逆时针的电流，而在穿出远离每匝线圈的过程中磁通量向下减少产生顺时针的电流，即电流方向相反，与题干图中描述的穿过线圈的过程电流方向变化相符，S极向下同理；所以磁铁穿过8匝线圈过程中会出现8个这样的图像，并且随下落速度的增加，感应电流的最大值逐渐变大，所以磁体下落过程中磁极的N、S极没有颠倒，选项B错误；
C．线圈可等效为条形磁铁，线圈的电流越大则磁性越强，因此电流的大小是变化的小磁体受到的电磁阻力是变化的，不是一直不变的，C错误。
故选AD。
12. BD
【详解】AB．导轨的速度，因此对导体棒受力分析可知导体棒受到向右的摩擦力以及向左的安培力，摩擦力大小为

导体棒的安培力大小为

由左手定则可知导体棒的电流方向为，导体框受到向左的摩擦力，向右的拉力和向右的安培力，安培力大小为

由左手定则可知的方向为垂直直面向里，A错误B正确；
CD．对导体棒分析

对导体框分析

电路中的电流为

联立解得

C错误D正确；
故选BD。
13. （1）；（2）；（3）
【详解】（1）由于绝缘棒Q与金属棒P发生弹性碰撞，根据动量守恒和机械能守恒可得


联立解得
，
由题知，碰撞一次后，P和Q先后从导轨的最右端滑出导轨，并落在地面上同一地点，则金属棒P滑出导轨时的速度大小为

（2）根据能量守恒有

解得

（3）P、Q碰撞后，对金属棒P分析，根据动量定理得

又
，
联立可得

由于Q为绝缘棒，无电流通过，做匀速直线运动，故Q运动的时间为

14. （1）；（2）
【详解】（1）金属框进入磁场过程中有

则金属框进入磁场过程中流过回路的电荷量为

则金属框完全穿过磁场区域的过程中流过回路的电荷量为

且有

联立有

（2）设金属框的初速度为v0，则金属框进入磁场时的末速度为v1，向右为正方向。由于导轨电阻可忽略，此时金属框上下部分被短路，故电路中的总电

再根据动量定理有

解得

则在此过程中根据能量守恒有

解得

其中

此后线框完全进入磁场中，则线框左右两边均作为电源，且等效电路图如下

则此时回路的总电阻

设线框刚离开磁场时的速度为v2，再根据动量定理有

解得
v2= 0
则说明线框刚离开磁场时就停止运动了，则再根据能量守恒有

其中

则在金属框整个运动过程中，电阻R1产生的热量



15. （1）；（2）；（3），
【详解】（1）a导体棒在运动过程中重力沿斜面的分力和a棒的安培力相等时做匀速运动，由法拉第电磁感应定律可得

有闭合电路欧姆定律及安培力公式可得
，
a棒受力平衡可得

联立记得

（2）由右手定则可知导体棒b中电流向里，b棒 沿斜面向下的安培力，此时电路中电流不变，则b棒牛顿第二定律可得

解得

（3）释放b棒后a棒受到沿斜面向上的安培力，在到达共速时对a棒动量定理

b棒受到向下的安培力，对b棒动量定理

联立解得

此过程流过b棒的电荷量为q，则有

由法拉第电磁感应定律可得

联立b棒动量定理可得

16. （1）；（2）；（3）；（4）
【详解】（1）由法拉第电磁感应定律

由闭合电路欧姆定律

由电流定义式

联立可得

（2）在时

在时

（3）从能量角度

解得

（4）由能量传递

化简可得

即

解得

17. （1）3Mg；；（2）；（3）；；（4）装置A可回收火箭的动能和重力势能；
【详解】（1）导体杆受安培力

方向向上，则导体杆向下运动的加速度

解得
a=-2g
导体杆运动的距离

（2）回路的电动势

其中

解得

（3）由能量关系

其中

可得

输出能量

（4）装置A可回收火箭的动能和重力势能；从开始火箭从速度v0到平台速度减为零，则

18. （1）；（2）；（3）
【详解】（1）由题意可知第一级区域中磁感应强度大小为

金属棒经过第一级区域时受到安培力的大小为

（2）根据牛顿第二定律可知，金属棒经过第一级区域的加速度大小为

第二级区域中磁感应强度大小为

金属棒经过第二级区域时受到安培力的大小为

金属棒经过第二级区域的加速度大小为

则金属棒经过第一、二级区域的加速度大小之比为

（3）金属棒从静止开始经过两级区域推进后，根据动能定理可得

解得金属棒从静止开始经过两级区域推进后的速度大小为

19. （1）；（2）
【详解】（1）根据法拉第电磁感应定律有

（2）由图可知线框受到的安培力为

当线框开始向上运动时有
mg = FA
解得

20. 【答案】（1），方向水平向左；（2）；（3）
【解析】
【详解】（1）由图可知时线框切割磁感线的感应电动势为

则感应电流大小为

所受的安培力为

方向水平向左；
（2）在时刻，边运动到距区域Ⅰ的左边界处，线框的速度近似为零，此时线框被固定，则时穿过线框的磁通量为

方向垂直纸面向里；
（3）时间内，Ⅱ区磁感应强度也线性减小到0，则有

感应电流大小为

则时间内，线框中产生的热量为

专题十三 交变电流参考答案
1. A
【详解】AB．升压和降压都需要在交流的时候才能进行，故送电端应该先升压再整流，用户端应该先变交流再降压，故A正确，B错误；
C．1100kV指的是交流电的有效值，故C错误；
D．输电的功率是由用户端负载的总功率来决定的，故D错误。
故选A。
2. B
【详解】A．由知，仅增加原线圈匝数，副线圈的输出电压U2减小，不能使小灯泡正常发光，故A错误；
B．由知，仅增加副线圈匝数，副线圈的输出电压U2增大，有可能使小灯泡正常发光，故B正确；
C．由知，将原、副线圈匝数都增为原来的两倍，但由于原线圈的电压不变，则副线圈的输出电压U2不变，不能使小灯泡正常发光，故C错误；
D．将两个3.8V小灯泡并联，但由于原线圈的电压不变，则副线圈的输出电压U2不变，不能使小灯泡正常发光，故D错误。
故选B。
3. B
【详解】AB．由于输电过程中电阻R要产生热量，会损失功率，故输出功率大于输入功率；输出电压大于输入电压，故A错误，B正确；
C．由于输入电压不变，所以变压器的输出变压不变，随着用户接入的用电器增多，导致用户端的等效电阻变小，则电流变大，根据

可知R功率增大；故C错误；
D．用户接入电路的用电器越多，用电器消耗功率增大，即输出功率增大，故D错误。
故选B。
4. 【答案】A
【解析】
【详解】由题可知原线圈输入电压的有效值为

原线圈电流为

副线圈输出电流的有效值为

变压器无法改变电流的频率，故

故选A。
5. BC
【详解】A．电源电压的有效值

选项A错误；
B．交流电的周期

选项B正确；
CD．根据

可得副线圈匝数
匝
选项C正确，D错误。
故选BC。
6. AC
【详解】A．大轮和小轮通过皮带传动，线速度相等，小轮和线圈同轴转动，角速度相等，根据

根据题意可知大轮与小轮半径之比为，则小轮转动的角速度为，线圈转动的角速度为，A正确；
B．线圈产生感应电动势的最大值

又

联立可得

则线圈产生感应电动势的有效值

根据串联电路分压原理可知灯泡两端电压有效值为

B错误；
C．若用总长为原来两倍的相同漆包线重新绕制成边长仍为的多匝正方形线圈，则线圈的匝数变为原来的2倍，线圈产生感应电动势的最大值

此时线圈产生感应电动势的有效值

根据电阻定律

可知线圈电阻变为原来的2倍，即为，根据串联电路分压原理可得灯泡两端电压有效值

C正确；
D．若仅将小轮半径变为原来的两倍，根据可知小轮和线圈的角速度变小，根据

可知线圈产生的感应电动势有效值变小，则灯泡变暗，D错误。
故选AC。
7.
专题十四 光学参考答案
1. A
【详解】根据折射定律
n上sinθ上 = n下sinθ下
由于地球表面附近空气的折射率随高度降低而增大，则n下 > n上，则θ下逐渐减小，画出光路图如下

则从高到低θ下逐渐减小，则光线应逐渐趋于竖直方向。
故选A。
2. B
【详解】根据双缝干涉的条纹间距与波长关系有

由题图知
Dx乙 = 2Dx甲
则

故选B。
3. C
【详解】设光纤在OQ界面的入射角为，折射角为，几何关系可知，则有折射定律

光纤射出OQ界面的临界为发生全反射，光路图如下，其中

光线在AB两点发生全反射，有全反射定律

即AB两处全反射的临界角为，AB之间有光线射出，由几何关系可知

故选C。
4. A
【详解】如图所示

设光线在AB边的折射角为，根据折射定律可得

设光线在BC边的入射角为，光线在AC边的入射角为，折射角为；由反射定律和几何知识可知


联立解得

根据折射定律可得

可得

过D点做出射光的平行线，则该平行线与AB的夹角为，由几何知识可知，入射光与出射光的夹角为。
故选A。
5. C
【详解】CD．分析可知A、B两管等长时，声波的振动加强，将A管拉长后，两声波在点减弱，根据题意设声波加强时振幅为20，声波减弱时振幅为10，则


可得两声波的振幅之比

故C正确，D错误；
AB．根据振动减弱的条件可得

解得

故AB错误。
故选C。
6. C
【详解】灯带发出的光从水面射出的时发生全反射临界角的正弦值

则

灯带上的一个点发出的光的发生全反射的临界角如图所示

根据几何关系可得

则一个点发出的光在水面上能看到的的圆，光射出的水面形状边缘为弧形，如图所示

腰直角三角形发光体的内切圆半径满足

解得

故中间无空缺。
故选C。
7. A
【详解】由题知，C的膨胀系数小于G的膨胀系数，当温度升高时，G增长的高度大于C增长的高度，则劈形空气层的厚度变大，且同一厚度的空气膜向劈尖移动，则条纹向左移动。
故选A。
8. C
【详解】阳光下的肥皂膜呈现彩色条纹，这种现象属于光的薄膜干涉现象。
故选C。
9. C
【详解】A．根据光的全反射现象，说明光由光密介质进入光疏介质和由光疏介质进入光密介质会有不同的现象，不能因此确定是横波还是纵波，故A错误；
BD．干涉和衍射是所有波的特性，不能因此确定是横波还是纵波；根据光能发生干涉和衍射现象，说明光是一种锋返波，具有波动性，故BD错误；
C．光的偏振现象说明振动方向与光的传播方向垂直，即说明光是横波，故C正确；
故选C。
10. 【答案】BD
【解析】
【详解】该现象属于波的叠加原理；插入水中的筷子看起来折断了是光的折射造成的，与该问题的物理原理不相符；阳光下的肥皂膜呈现彩色条纹，是由于光从薄膜上下表面的反射光叠加造成的干涉现象，与该问题的物理原理相符；驶近站台的火车汽笛音调变高是多普勒现象造成的，与该问题的物理原理不相符；振动音叉的周围声音忽高忽低，是声音的叠加造成的干涉现象，与该问题的物理原理相符。
故选BD。
11. ACE
【详解】ABD．根据折射定律和反射定律作出光路图如图所示

由图可知，乙光的折射角较小，根据折射定律可知乙光的折射率大，则乙光的频率大，根据c = fλ可知，乙光的波长短，A正确、BD错误；
C．根据可知在棱镜中的传播速度，甲光比乙光的大，C正确；
E．根据几何关系可知光在棱镜内bc边反射时的入射角，甲光比乙光的大，E正确。
故选ACE。
12. BC
【详解】AB．他发现只有当α大于41°时，岸上救援人员才能收到他发出的激光光束，则说明α = 41°时激光恰好发生全反射，则

则

A错误、B正确；
CD．当他以α = 60°向水面发射激光时，入射角i1 = 30°，则根据折射定律有
nsini1 = sini2
折射角i2大于30°，则岸上救援人员接收激光光束的方向与水面夹角小于60°，C正确、D错误。
故选BC。
13.
【详解】由题意可知做出光路图如图所示

光线垂直于BC方向射入，根据几何关系可知入射角为45°；由于棱镜折射率为，根据

有

则折射角为30°；，因为，所以光在BC面的入射角为

根据反射定律可知

根据几何关系可知，即为等腰三角形，则

又因为与相似，故有

由题知

联立可得

所以M到A点的距离为

14. 【解析】略
(1)
(2)

15. 【答案】 ① 2.25 ②. ③. 1.51 ④. 稍小一些
【解析】
【详解】（2）③[1]刻度尺的最小分度为0.1cm，由图可知，为2.25cm；
（3）[2][3]玻璃砖折射率的表达式

带入数据可知

（4）[4]相对误差的计算式为，为了减小测量的相对误差，实验中要尽量稍大一些，即激光在点入射时应尽量使入射角稍小一些。
专题十五 热学参考答案
1. B
【详解】A．根据

可得

则从A到B为等容线，即从A到B气体体积不变，则气体分子的数密度不变，选项A错误；
B．从A到B气体的温度升高，则气体分子的平均动能变大，则选项B正确；
C．从A到B气体的压强变大，气体分子的平均速率变大，则单位时间内气体分子对单位面积的器壁的碰撞力变大，选项C错误；
D．气体的分子密度不变，从A到B气体分子的平均速率变大，则单位时间内与单位面积器壁碰撞的气体分子数变大，选项D错误。
故选B。
2. B
【详解】因为该实验是要探究气体等温变化的规律；实验中要缓慢推动或拉动活塞，目的是尽可能保证封闭气体在状态变化过程中的温度不变；为了方便读取封闭气体的体积不需要在橡胶套处接另一注射器。
故选B。
3. C
【详解】分子间距离大于r0，分子间表现为引力，分子从无限远靠近到距离r0处过程中，引力做正功，分子势能减小，则在r0处分子势能最小；继续减小距离，分子间表现为斥力，分子力做负功，分子势能增大。
故选C。
4. 【答案】B
【解析】
【详解】根据

可得

从a到b，气体压强不变，温度升高，则体积变大；从b到c，气体压强减小，温度降低，因c点与原点连线的斜率小于b点与原点连线的斜率，c态的体积大于b态体积。
故选B。
5. A
【详解】AC．夜间气温低，分子的平均动能更小，但不是所有分子的运动速率都更小，故A正确、C错误；
BD．由于汽车轮胎内的气体压强变低，轮胎会略微被压瘪，则单位体积内分子的个数更多，分子对轮胎内壁单位面积的平均作用力更小，BD错误。
故选A。
6. B
【详解】A．由于爬山过程中气体体积不变，故气体不对外做功，故A错误；
B．爬山过程中温度降低，则气体内能减小，故B正确；
C．根据热力学第一定律可知

爬山过程中气体不做功，但内能见效，故可知气体放出热量，故C错误；
D．爬山过程中氧气瓶里的气体容积质量均不变，温度减小，根据理想气体状态方程有

可知气体压强减小，故D错误；
故选B。
7. ABD
【详解】A．气体的体积不变温度升高，则气体的内能升高，体积不变气体做功为零，因此气体吸收热量，A正确；
B．气体的体积减小温度降低，则气体的内能降低，体积减小外界对气体做功，由热力学第一定律

可知气体对外放热，B正确；
C．气体的体积减小温度升高，则气体的内能升高，体积减小外界对气体做功，由热力学第一定律

可知Q可能等于零，即没有热量交换过程，C错误；
D．气体的体积增大温度不变则气体的内能不变，体积增大气体对外界做功，由热力学第一定律

可知

即气体吸收热量，D正确；
E．气体的体积增大温度降低则气体的内能降低，体积增大气体对外界做功，由热力学第一定律

可知Q可能等于零，即没有热量交换过程，E错误。
故选ABD。
8. ACD
【详解】A．对于一定质量的理想气体内能由温度决定，故等温增压和等温膨胀过程温度均保持不变，内能不变，故A正确；
B．根据理想气体状态方程

可知等压膨胀后气体温度升高，内能增大，等温压缩温度不变，内能不变，故末状态与初始状态相比内能增加，故B错误；
C．根据理想气体状态方程可知等容减压过程温度降低，内能减小；等压膨胀过程温度升高，末状态的温度有可能和初状态的温度相等，内能相等，故C正确；
D．根据理想气体状态方程可知等容增压过程温度升高；等压压缩过程温度降低，末状态的温度有可能和初状态的温度相等，内能相等，故D正确；
E．根据理想气体状态方程可知等容增压过程温度升高；等温膨胀过程温度不变，故末状态的内能大于初状态的内能，故E错误。
故选ACD。
9. AD
【详解】A．当电阻丝对f中的气体缓慢加热时，f中的气体内能增大，温度升高，根据理想气体状态方程可知f中的气体压强增大，会缓慢推动左边活塞，可知h的体积也被压缩压强变大，对活塞受力分析，根据平衡条件可知，弹簧弹力变大，则弹簧被压缩。与此同时弹簧对右边活塞有弹力作用，缓慢向右推动左边活塞。故活塞对h中的气体做正功，且是绝热过程，由热力学第一定律可知，h中的气体内能增加，A正确；
B．未加热前，三部分中气体的温度、体积、压强均相等，当系统稳定时，活塞受力平衡，可知弹簧处于压缩状态，对左边活塞分析

则

分别对f、g内的气体分析，根据理想气体状态方程有


由题意可知，因弹簧被压缩，则，联立可得

B错误；
C．在达到稳定过程中h中的气体体积变小，压强变大，f中的气体体积变大。由于稳定时弹簧保持平衡状态，故稳定时f、h中的气体压强相等，根据理想气体状态方程对h气体分析可知

联立可得

C错误；
D．对弹簧、活塞及g中的气体组成的系统分析，根据平衡条件可知，f与h中的气体压强相等，D正确。
故选AD。
10. BD
【详解】A．根据热力学第二定律可知热量能不可能自发地从低温物体传到高温物体，故A错误；
B．液体的表面张力方向总是跟液面相切，故B正确；
C．由狭义相对论的两个基本假设可知，在不同的惯性参考系中，一切物理规律都是相同的，故C错误；
D．根据多普勒效应可知当波源与观察者相互接近时，观察者观测到波的频率大于波源振动的频率，故D正确。
故选BD。
11. AD
【详解】C．令理想气体的初始状态的压强，体积和温度分别为

等容过程为状态二

等压过程为状态三

由理想气体状态方程可得

解得

体积增加了原来的，C错误；
D．等容过程中气体做功为零，由热力学第一定律

两个过程的初末温度相同即内能变化相同，因此内能增加都为，D正确；
AB．等压过程内能增加了，吸收热量为，由热力学第一定律可知气体对外做功为，即做功的大小为

解得

A正确B错误；
故选AD。
12.
【详解】[1]油酸分子的直径为

13. （1）；（2）0.97
【详解】（1）瓶内气体的始末状态的热力学温度分别为
，
温度变化过程中体积不变，故由查理定律有

解得

（2）保持温度不变，挤压气体，等温变化过程，由玻意耳定律有

解得

14. （i）1.41kg/m3；（ii）1.18kg/m3
【详解】（i）由摄氏度和开尔文温度的关系可得
T1 = 273＋17K = 290K，T2 = 273＋27K = 300K
理想气体状态方程pV = nRT可知

其中n为封闭气体的物质的量，即理想气体的正比于气体的质量，则

其中p1 = p2 = 1.2p0，ρ1 = 1.46kg/m3，代入数据解得
ρ2 = 1.41kg/m3
（ii）由题意得p3 = p0，T3 = 273＋27K = 300K同理可得

解得
ρ3 = 1.18kg/m3
15. ，
【详解】设B管在上方时上部分气压为pB，则此时下方气压为pA，此时有

倒置后A管气体压强变小，即空气柱长度增加1cm，A管中水银柱减小1cm，A管的内径是B管的2倍，则

可知B管水银柱增加4cm，空气柱减小4cm；设此时两管的压强分别为、，所以有

倒置前后温度不变，根据玻意耳定律对A管有

对B管有

其中


联立以上各式解得


16. （1）；（2）；
【详解】（1）对左右气缸内所封的气体，初态压强
p1=p0
体积

末态压强p2，体积

根据玻意耳定律可得

解得

（2）对右边活塞受力分析可知

解得

对左侧活塞受力分析可知

解得

17. （1）；（2）
【详解】（1）以助力气室内的气体为研究对象，则初态压强p0，体积V0，第一次抽气后，气体体积

根据玻意耳定律

解得

（2）同理第二次抽气

解得

以此类推……
则当n次抽气后助力气室内的气体压强

则刹车助力系统为驾驶员省力大小为

18. （1）330K；（2）；（3）
【详解】（1）根据题意可知，气体由状态A变化到状态B的过程中，封闭气体的压强不变，则有

解得

（2）从状态A到状态B的过程中，活塞缓慢上升，则

解得

根据题意可知，气体由状态B变化到状态C的过程中，气体的体积不变，则有

解得

（3）根据题意可知，从状态A到状态C的过程中气体对外做功为

由热力学第一定律有

解得

19. （1）不变；增大；（2）350K；（3）11J
【详解】（1）圆筒导热良好，则气体从状态A缓慢推动活塞到状态B，气体温度不变，则气体分子平均动能不变；气体体积减小，则压强变大，圆筒内壁单位面积受到的压力增大；
（2）状态A时的压强

温度TA=300K；体积VA=600cm3；
C态压强；体积VC=500cm3；
根据

解得
TC=350K
（3）从B到C气体进行等容变化，则WBC=0，因从B到C气体内能增加25J可知，气体从外界吸热25J，而气体从A到C从外界吸热14J，可知气体从A到B气体放热11J，从A到B气体内能不变，可知从A到B外界对气体做功11J。
20. B 增大
【详解】（1）[1]在实验误差允许范围内，图乙中的拟合曲线为一条过原点的直线，说明在等温情况下，一定质量的气体，与成正比。
故选B。
（2）[2]若气体被压缩到，则有

由图乙可读出封闭气体压强为

（3）[3]某组同学进行实验时，一同学在记录数据时漏掉了，则在计算乘积时，根据

可知他的计算结果与同组正确记录数据同学的计算结果之差的绝对值会随的增大而增大。
b
21. 【答案】（1）；（2）；（3）
【解析】
【详解】（1）由题可知，根据玻意耳定律可得

解得

（2）根据理想气体状态方程可知

解得

（3）根据热力学第一定律可知

其中，故气体内能增加

专题十六 量子与原子物理参考答案
1. C
【详解】放射性元素衰变时放出的三种射线α、β、γ分别是氦核流、电子流和光子流。
故选C。
2. D
【详解】设Y电荷数和质量数分别为m和n，根据核反应方程质量数和电荷数守恒可知第一个核反应方程的核电荷数和质量数满足
，
第二个核反应方程的核电荷数和质量数满足
，
联立解得
，
故选D。
3. C
【详解】根据质能方程可知，则每秒钟平均减少的质量为

则每秒钟平均减少的质量量级为。
故选C。
4. C
【详解】铯原子利用的两能极的能量差量级对应的能量为

由光子能量的表达式可得，跃迁发射的光子的频率量级为

跃迁发射的光子的频率量级为109Hz。故选C。
5. A
【详解】由图中可知n=2和n=1的能级差之间的能量差值为

与探测器探测到的谱线能量相等，故可知此谱线来源于太阳中氢原子n=2和n=1能级之间的跃迁。
故选A。
6. A
【详解】A．相同质量的核燃料，轻核聚变比重核裂变释放的核能更多，A正确；
B．根据质量数守恒和核电荷数守恒可知，氘氚核聚变的核反应方程为

B错误；
C．核聚变的核反应燃料主要是氘核和氚核，C错误；
D．核聚变反应过程中放出大量能量，有质量亏损，D错误。
故选A。
7. D
【详解】A．根据

即发生衰变的产物是，选项A错误；
B．衰变辐射出的电子来自于原子核内的中子转化为质子时放出的电子，选项B错误；
C．半衰期是核反应，与外界环境无关，选项C错误；
D．若测得一古木样品的含量为活体植物的，可知经过了2个半衰期，则该古木距今约为5730×2年=11460年，选项D正确。
故选D。
8. A
【详解】设天体发射频率为v光子的功率为P，由题意可知

其中t=1s，解得

故选A。
9. C
【详解】A．根据质量数和电荷数守恒可知，衰变方程为

即衰变方程中的X=234，故A错误；
B．是α粒子，穿透能力比γ射线弱，故B错误；
C．比结合能越大越稳定，由于衰变成为了，故比稳定，即比的比结合能小，故C正确；
D．半衰期由原子核本身决定的，与温度等外部因素无关，故D错误。
故选C。
10. 【答案】A
【解析】
【详解】A．由图可知①和③对应跃迁能级差相同，可知①和③的能量相等，选项A正确；
B．因②对应的能级差小于④对应的能级差，可知②的能量小于④的能量，根据可知②的频率小于④的频率，选项B错误；
C．因②对应的能级差小于①对应的能级差，可知②的能量小于①，②的频率小于①，则若用①照射某金属表面时能发生光电效应，用②照射该金属不一定能发生光电效应，选项C错误；
D．因④对应的能级差大于①对应的能级差，可知④的能量大于①，即④的频率大于①，因用①照射某金属表面时能逸出光电子的最大初动能为Ek，根据

则用④照射该金属逸出光电子的最大初动能大于Ek，选项D错误。
故选A。
11. D
【详解】原子吸收频率为的光子从基态能级I跃迁至激发态能级Ⅱ时有

且从激发态能级Ⅱ向下跃迁到基态I的过程有

联立解得

故选D。
12. A
【详解】A．根据电荷数和质量数守恒知，核反应方程为

故A符合题意；
B．根据电荷数和质量数守恒知，核反应方程为

故B不符合题意；
C．根据电荷数和质量数守恒知，核反应方程为

故C不符合题意；
D．根据电荷数和质量数守恒知，核反应方程为

故D不符合题意。
故选A。
13. B
【详解】A．由能量守恒定律可得


解得

选项A错误；
B．由表达式

可知

即接收器接受到的光的波长大于发出的光的波长，选项B正确；
C．若从地面上的P点发出一束光照射到Q点，从以上两种方法均可知，其频率变小，若从Q点发出一束光照射到P点，其频率变大，选项C错误；
D．由上述分析可知，从地球表面向外辐射的光在传播过程中频率变小；通过类比可知，从太阳表面发出的光的频率在传播过程中变小，选项D错误。
故选B。
14. A
【详解】A．因为高温时才能使得粒子的热运动剧烈，才有可能克服他们自身相互间的排斥力，使得它们间的距离缩短，才能发生聚变，故A正确；
B．核聚变中电荷是守恒的，故B错误；
C．因为太阳一直在发生核聚变，需要放出大量能量，根据质能方程可知是要消耗一定的质量的，故C错误；
D．核聚变的方程为

题中为核裂变方程，故D错误。
故选A。
15. 【答案】D
【解析】
【详解】根据受核反应满足质量数和电荷数守恒可知，Y是粒子（），三种射线的穿透能力，射线最强，射线最弱；三种射线的电离能力，射线最强，射线最弱。
故选D。
16. AC
【详解】A．光的频率

选项A正确；
B．光子的能量

选项B错误；
C．光子的动量

选项C正确；
D．在时间t内激光器发射的光子数

选项D错误。
故选AC。
17. CD
【详解】根据题意可知。氢原子发生能级跃迁时，由公式可得

可知，可见光I的频率大，波长小，可见光Ⅱ的频率小，波长大。
A．可知，图1中的对应的是可见光Ⅱ，故A错误；
B．由公式有，干涉条纹间距为

由图可知，图2中间距较小，则波长较小，对应的是可见光I，故B错误；
C．根据题意，由公式可得，光子动量为

可知，Ⅰ的光子动量大于Ⅱ的光子动量，故C正确；
D．根据光电效应方程及动能定理可得

可知，频率越大，遏止电压越大，则P向a移动，电流表示数为零时Ⅰ对应的电压表示数比Ⅱ的大，故D正确。
故选CD。
18. BD
【详解】根据条纹间距公式

可得

A．根据

可得

故A正确；
B．根据动能和动量的关系

结合A选项可得

故B错误；
C．光子的能量

故C错误；
D．光子的动量

光子的能量

联立可得

则光子的动量

故D正确。
故选BD。
19. （1），；（2）
【详解】（1）由题意可知每个光子的动量为

每个光子的能量为

（2）太阳均匀地向各个方向辐射硬X射线，根据题意设t秒发射总光子数为n，则

可得

所以t秒辐射光子的总能量

太阳辐射硬X射线的总功率

专题十七 力学实验参考答案
1. CD/DC 相同位置 大小和方向
【详解】②[1]将橡皮条的一端固定在木板上，另一端系在轻质小圆环上。将两细线也系在小圆环上，它们的另一端均挂上测力计。用互成一定角度、方向平行于木板、大小适当的力拉动两个测力计，小圆环停止时由两个测力计的示数得到两拉力和的大小，还需要用铅笔在白纸上标记出小圆环的位置以及用铅笔在白纸上标记出两细线的方向。
故选CD。
③[2]撤掉一个测力计，用另一个测力计把小圆环拉到相同位置，由测力计的示数得到拉力的大小，沿细线标记此时的方向；
⑤[3]比较和的大小和方向，从而判断本次实验是否验证了力的平行四边形定则。
2. 24.00 80      70.0 59.0 b 2k
【详解】（1）[1]根据纸带的数据可得

[2]平均速度为

（2）[3]根据第（1）小题结果补充表格和补全实验点图像得

（3）[4][5]从实验结果可知，小车运动的图线可视为一条直线，图像为

此直线用方程表示，由图像可知其中
，
（4）[6][7]小球做匀变速直线运动，由位移公式，整理得

即

故根据图像斜率和截距可得
，
（1）；（2）
3. 0.006/0.007/0.008 20.034/20.033/20.035/20.032 20.027/20.028/20.029 大于 82.5 1.82 9.83
【详解】（1）[1]测量前测微螺杆与和测砧相触时，图（a）的示数为

[2]螺旋测微器读数是固定刻度读数(0.5mm的整数倍)加可动刻度（0.5mm以下的小数）读数，图中读数为

[3]则摆球的直径为

（2）[4]角度盘的大小一定，即在规定的位置安装角度盘，测量的摆角准确，但将角度盘固定在规定位置上方，即角度盘到悬挂点的距离变短，同样的角度，摆线在刻度盘上扫过的弧长变短，故摆线在角度盘上所指的示数为5°时，实际摆角大于5°；
（3）[5]单摆的摆线长度为81.50 cm，则摆长为

结果保留三位有效数字，得摆长为82.5cm；
[6]一次全振动单摆经过最低点两次，故此单摆的周期为

[7]由单摆的周期表达式得，重力加速度

4. 不必 0.40
【详解】（1）[1]木块与木板间的滑动摩擦力与两者之间的相对速度无关，则实验拉动木板时不必保持匀速；
（2）[2]对木块、砝码以及重物B分析可知

解得

（3）[3]根据

结合图像可知

则
μ=0.40
5. 线性的 A 空气阻力
【详解】（3）[1]从图中可以算出弹簧振子振动周期

（5）[2]分析数据可知，弹簧振子振动周期的平方与质量的比值接近于常量3.95，则弹簧振子振动周期的平方与质量的关系是线性的；
（6）[3]因的单位为

因为s（秒）为周期的单位，则其它各项单位都不是周期的单位，故选A。
（7）[4]除偶然误差外，钩码振动过程中受空气阻力的影响可能会使本实验产生误差。
6. ACD 2.75 1.48
【详解】①[1]A．实验需要调节滑轮使细线与轨道平行，选项A正确；
B．该实验只要使得小车加速运动即可，不需要倾斜轨道补偿阻力，选项B错误；
C．为了充分利用纸带，则小车靠近打点计时器静止释放，选项C正确；
D．先接通电源再释放小车，选项D正确。
故选ACD。
②[2][3]计数点1的读数为2.75。已知打点计时器所用交流电源的频率为，则打点周期T=0.02s，则打计数点2时小车的速度大小为

7. A 角速度平方 不变
【详解】①[1]本实验先控制住其它几个因素不变，集中研究其中一个因素变化所产生的影响，采用的实验方法是控制变量法；
故选A。
②[2]标尺上露出的红白相间的等分格数之比为两个小球所受向心力的比值，根据

在小球质量和转动半径相同的情况下，可知左右标尺露出的红白相间等分标记的比值等于两小球的角速度平方之比。
[3]小球质量和转动半径相同的情况下，由于两球线速度相同，根据

可知两球角速度相同；又根据

可知向心力之比为1：1，逐渐加大手柄的转速，左右标尺露出的红白相间等分标记的比值不变。
8. B C D
【详解】（1）[1]AC．用如图1所示的实验装置，只能探究平抛运动竖直分运动的特点，故AC错误；
B．在实验过程中，需要改变小锤击打的力度，多次重复实验，故B正确。
故选B。
（2）[2]AC．为了保证小球做平抛运动，需要斜槽末端水平，为了保证小球抛出时速度相等，每一次小球需要静止从同一位置释放，斜槽不需要光滑，故A错误，C正确；
B．上下调节挡板N时不必每次等间距移动，故B错误。
故选C。
（3）[3]A．竖直方向，根据

水平方向

联立可得

故A错误；
B．竖直方向，根据

水平方向

联立可得

故B错误；
CD．竖直方向根据

水平方向

联立可得

故D正确，C错误。
故选D。
9. 0.78 1.29 >
【详解】[1]钩码个数为2时，弹簧A的伸长量

[2]弹簧B的伸长量

[3]根据系统机械能守恒定律可知两根弹簧的重力势能减少量和钩码减少的重力势能等于弹簧增加的弹性势能

10. 【答案】 ①. 一元 ②. ③. ④. 见解析
【解析】
【详解】（1）[1]根据题意可知，甲与乙碰撞后没有反弹，可知甲的质量大于乙的质量，甲选用的是一元硬币；
（2）[2]甲从点到点，根据动能定理

解得碰撞前，甲到O点时速度的大小

（3）[3]同理可得，碰撞后甲的速度和乙的速度分别为


若动量守恒，则满足

整理可得

（4）[4]由于存在某种系统或偶然误差，计算得到碰撞前后甲动量变化量大小与乙动量变化量大小的比值不是1，写出一条产生这种误差可能的原因有：
测量误差，因为无论是再精良的仪器总是会有误差的，不可能做到绝对准确；
碰撞过程中，我们认为内力远大于外力，动量守恒，实际上碰撞过程中，两个硬币组成的系统合外力不为零。
11. ABD 自由落体运动 A球相邻两位置水平距离相等 10
【详解】（1）[1]A．用频闪照相记录平抛小球在不同时刻的位置，选择体积小质量大的小球可以减小空气阻力的影响，A正确；
B．本实验需要借助重垂线确定竖直方向，B正确；
CD．实验过程先打开频闪仪，再水平抛出小球，C错误，D正确。
故选ABD。
（2）[2][3]根据任意时刻A、B两球的竖直高度相同，可以判断出A球竖直方向做自由落体运动；根据A球相邻两位置水平距离相等，可以判断A球水平方向做匀速直线运动。
（3）[4]小球从高度为0.8m的桌面水平抛出，根据运动学公式，解得

频闪仪每秒频闪25次，频闪周期

故最多可以得到小球在空中运动个数为

（4）[5]如图、分别表示水平和竖直方向，设重垂线方向与y轴间的夹角为，建立坐标系存在两种情况，如图所示

当建立的坐标系为、时，则x轴方向做匀减速运动，根据逐差法计算加速度有

y轴方向在

联立解得

当建立的坐标系为、时，则x轴方向做匀加速运动，根据逐差法计算加速度有

y轴方向在

联立解得

综上所述，重垂线方向与y轴间夹角的正切值为

12. m1gl
【详解】（1）[1]小车通过光电门时的速度为

（2）[2]从释放到小车经过光电门，这一过程中，系统重力势能减少量为
DEp = m1gl
[3]从释放到小车经过光电门，这一过程中，系统动能增加量为

（3）[4]改变l，做多组实验，做出如图以l为横坐标。以为纵坐标的图像，若机械能守恒成立有

整理有

则图像斜率为。
专题十八 电学实验参考答案
1. a
【详解】（1）[1]灯泡电阻

由U-I图像可知，当U=6V时，I=0.5A，此时电阻

可知电表内阻对电路的影响较小，因，则该同学采用电流表外接法，则该同学选择的电路图是图（a）。
[2]若选用另一个电路图即图（b）实验，会有
U = U灯＋IRA
则分别代入电流200mA、400mA、500mA，可知对应的电压应为1.3V、4.0V、6.75V，描点连线有



2. 0.150 5.0
【详解】（1）[1]根据题意可知，两端的电压为

则流过即流过待测金属丝的电流

[2]金属丝的电阻

联立可得

（5）[3]螺旋测微器的读数为

（6）[4]根据电阻定律

又

代入数据联立解得

3. 正极 C 电荷量
【详解】（1）[1]多用电表红表笔流入电流，黑表笔流出电流，故电流表红表笔应该与电池的正极接触；
（2）[2]电容器充电完成后，开始时两极板电量较多，电势差较大，当闭合“2”接入小灯泡，回路立即形成电流，灯泡的迅速变亮；随着时间的积累，两极板电量变少，电势差变小，流过灯泡的电流减小，直至两极板电荷量为零不带电，则无电流流过小灯泡即熄灭，故选C。
（3）[3]开始充电时两极板的不带电，两极板电势差为零，设电源内阻为r，则开始充电时有

由图像可知开始充电时实线的电流较小，故电路中的电阻较大，因此电阻箱阻值为；
[4]图像的物理意义为充电过程中电流随时间的变化图线，故曲线与坐标轴所围面积等于该次充电完成后电容器上的电荷量。
4. 3V D 1.50 不同意，理由见解析
【详解】（1）[1]所用电源为两节干电池，电动势为3V，则所用电表量程为3V；
（2）[2]闭合电键之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A应该与滑动变阻器的接线柱D连接；
（3）[3]电压表最小刻度为0.1V，则读数为1.50V；
（4）[4]由闭合电路欧姆定律可得

当被测电阻阻值为R时电压表读数

（5）[5]不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流

则电压表读数为

当R较大时，R=R2时R最大，此时

因RV>>R1，则电压表读数接近于

5. 【解析】略
(1)
(2)
(3)
(4) 当闭合后，原电路可看成如下电路：
闭合后，相当于由无穷大变成有限值，变小了，不难得到流过的电流大于原来的电流，则流过的电流大于故。

(5)
(6)，得

【解析】略
6. 1.58 0.64 2.5 偏小
【详解】（1）[1]实物连线如图：

（2）[2][3]由电路结合闭合电路的欧姆定律可得

由图像可知
E=1.58V
内阻

（3）[4]根据

可得

由图像可知

解得

（4）[5]由于电压表内阻不是无穷大，则实验测得的是电压表内阻与电源内阻的并联值，即实验中测得的电池内阻偏小。
7. 1000#1000.0     1.7×10-2 >
【详解】（1）[1]欧姆表读数为10×100Ω=1000Ω
（2）[2]当电压传感器读数为零时，CD两点电势相等，即

即

解得

（3）[3]绘出U-m图像如图

（4）[4]由图像可知，当电压传感器的读数为200mV时，所放物体质量为1.75g，则

（5）[5]可将CD以外的电路等效为新的电源，CD两点电压看做路端电压，因为换用非理想电压传感器当读数为200mV时，实际CD间断路（接理想电压传感器时）时的电压大于200mV，则此时压力传感器的读数F1>F0。
8. 0.6 0.6 左 乙 2.1/2.2/2.3/2.4/2.5 0.24/0.25/0.26/0.27/0.28
【详解】（1）[1][2][3]实验中用两节干电池供电，滑动变阻器分压式连接，电压从零开始调节，电流表选较小量程测量电流减小误差 ，则图中的导线a端应与 “0.6”接线柱连接，电压表测电阻两端的电压，则金属丝的电阻较小，电流表外接误差较小，故b端应与 “0.6”接线柱连接。为了保护电表，开关闭合前，图1中滑动变阻器滑片应置于左端。
（2）[4]做U-I图象可以将剔除偶然误差较大的数据,提高实验的准确程度，减少实验的误差，则乙同学通过U-I图像求电阻，求电阻的方法更合理；
（3）[5]由图像可知图像斜率

[6]方法一：由电路可知

解得

则

若要把该满偏电流为表头G改装成量程为的电流表，则并联的电阻

解得

方法二：延长图像可知，当I=9.0mA时可得

即

9. B 1.20 1.50 1.04
【详解】（1）[1]电压表测量的电压应为滑动变阻器接入电路中电阻丝两端的电阻，开关应能控制电路，所以导线a端应连接到B处；
[2]干电池电动势约为1.5V，电压表选择量程，分度值为0.1V，题图中电压表读数为1.20V；
（2）[3][4]作出如图所示

根据闭合电路欧姆定律

可知
图像纵轴截距为电源电动势可得

图像斜率的绝对值等于电源内阻

10. 【答案】 ①. 乙 ②. ③. （2023高考物理辽宁卷）5 × 10－5
【解析】
【详解】（1）[1]由于电压表测量的是乙、丙之间的电压，则L是丙到乙的距离。
（2）[2]根据电阻定律有

再根据欧姆定律有

联立有

则

（3）[3]根据图像可知
k = （2023高考物理辽宁卷）5V/m
则根据（2）代入数据有
ρ = （2023高考物理辽宁卷）5 × 10－5Ω∙m
11. 6.5
【详解】（1）[1]滑动变阻器分压式接法，故向b端滑动充电电压升高；
（2）[2]量程15 V，每个小格0.5 V，估读，故6.5 V；
（3）[3]图像所围的面积，等于电容器存储的电荷量，35个小格，故电容器存储的电荷量为C；
（4）[4]由电容的定义式得：C；
（5）[5]开关掷向2，电容器放电，故闪光。

12. M b 移动滑片时，电压表和电流表的示数不变
【详解】（1）[1]实验时，闭合开关S前，为保护电路，滑动变阻器滑片P应处在最大阻值处，滑动变阻器的滑片P应处在M端。
（2）[2][3]滑动变阻器采用分压式接法，滑动变阻器下端两接线柱与电源相连，故b导线接错；该错误带来的问题是移动滑片的过程中电压表和电流表的示数不变。

13. 7 B D AC/CA
【详解】（1）[1]电阻大小读数为
7 × 1Ω = 7Ω
（2）[2]由于同学们使用学生电源（4V），则为减小误差电压表应选择V2。
故选B。
[3]整个回路中的最大电流约为

则电流表应选择A2。
故选D。
（3）[4]A．电压表分流属于系统误差，故A正确；
B．为保护电路，实验开始前滑动变阻器滑片应该调到a端，故B错误；
C．如图所示的电路为分压式电路，可以通过调节滑片使电压表示数为0，故C正确；
D．多组实验可以减小偶然误差，故D错误。
故选AC。

14. 【答案】 ①. 右 ②. 断开 ③. 40.0 ④. 闭合 ⑤. 60.0 ⑥. 100
【解析】
【详解】（1）[1]根据图（a）为电路可知，一端的导线应接到的右端接线柱；
（2）②[2][3]闭合开关，断开开关，毫安表的示数为， 则通过电阻的电流为

根据电路构造可知，流过样品池的电流为

③[4][5]闭合开关，毫安表的示数为，则流过的电流为

流过样品池的电流为

（3）[6]设待测盐水的电阻为，根据闭合电路欧姆定律，开关断开时

开关闭合时

代入数据解得
