2023年高考真题和模拟题物理分项汇编（全国通用）专题09 恒定电流

专题09 恒定电流

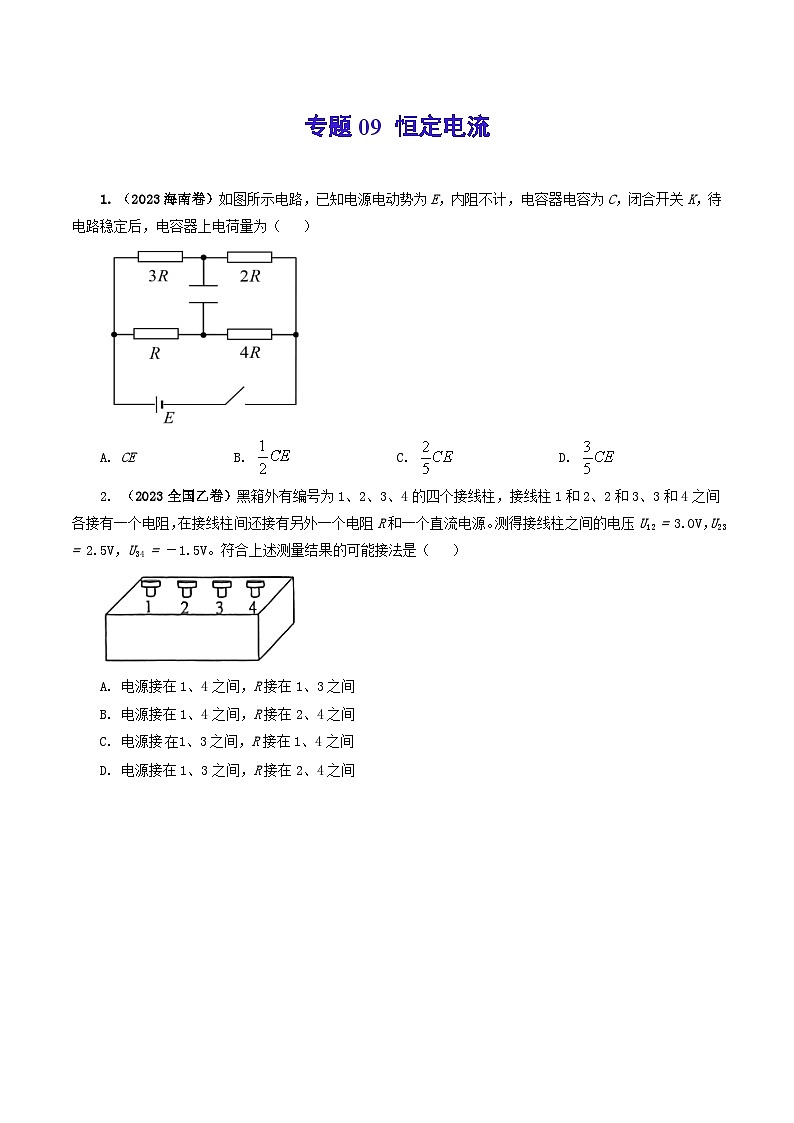

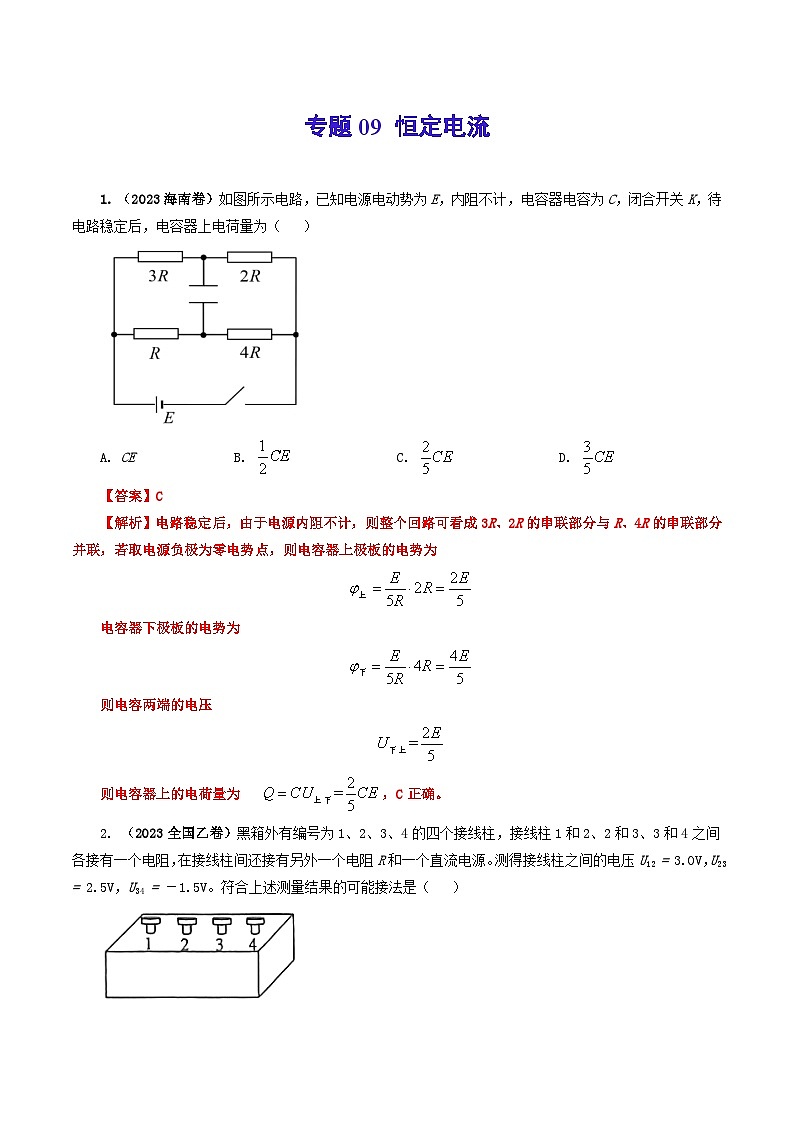

1. （2023海南卷）如图所示电路，已知电源电动势为E，内阻不计，电容器电容为C，闭合开关K，待电路稳定后，电容器上电荷量为（   ）

A. CE B.  C.  D.

2. （2023全国乙卷）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U12 = 3.0V，U23 = 2.5V，U34 = －1.5V。符合上述测量结果的可能接法是（   ）

A. 电源接在1、4之间，R接在1、3之间

B. 电源接在1、4之间，R接在2、4之间

C. 电源接1、3之间，R接在1、4之间

D. 电源接在1、3之间，R接在2、4之间

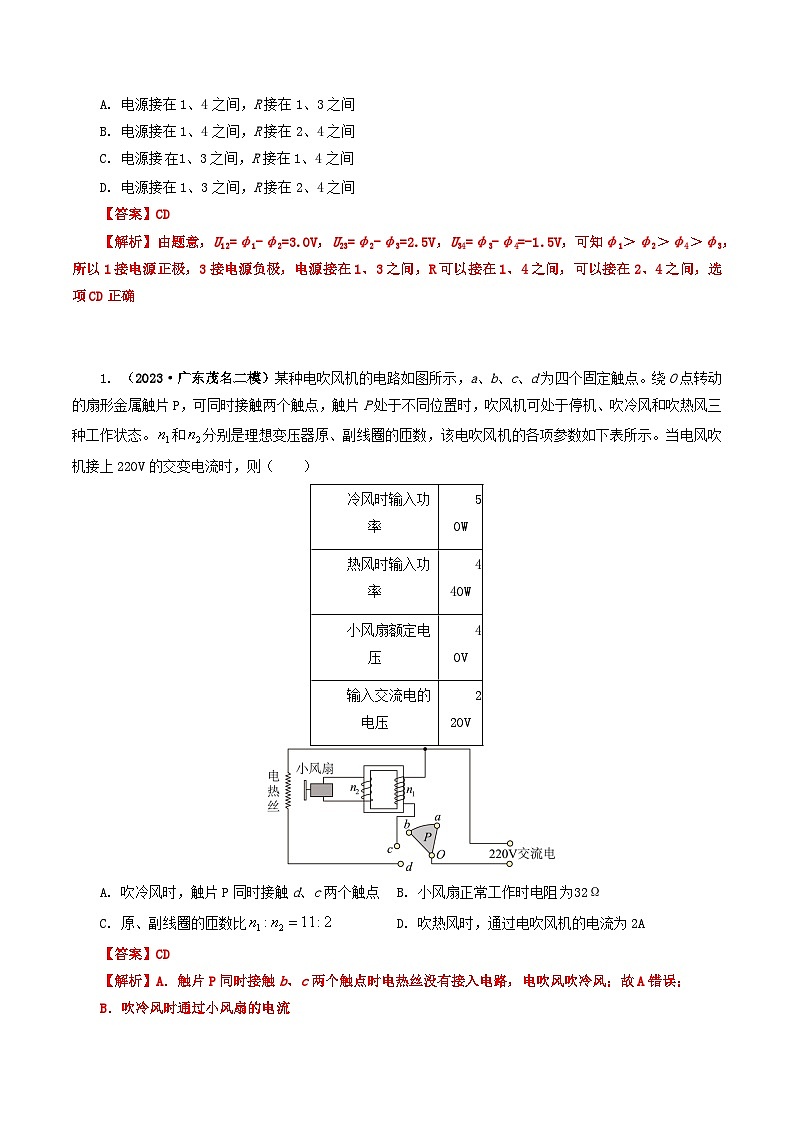

1. （2023·广东茂名二模）某种电吹风机的电路如图所示，a、b、c、d为四个固定触点。绕O点转动的扇形金属触片P，可同时接触两个触点，触片P处于不同位置时，吹风机可处于停机、吹冷风和吹热风三种工作状态。和分别是理想变压器原、副线圈的匝数，该电吹风机的各项参数如下表所示。当电风吹机接上220V的交变电流时，则（　　）

A. 吹冷风时，触片P同时接触d、c两个触点 B. 小风扇正常工作时电阻32Ω

C. 原、副线圈的匝数比 D. 吹热风时，通过电吹风机的电流为2A

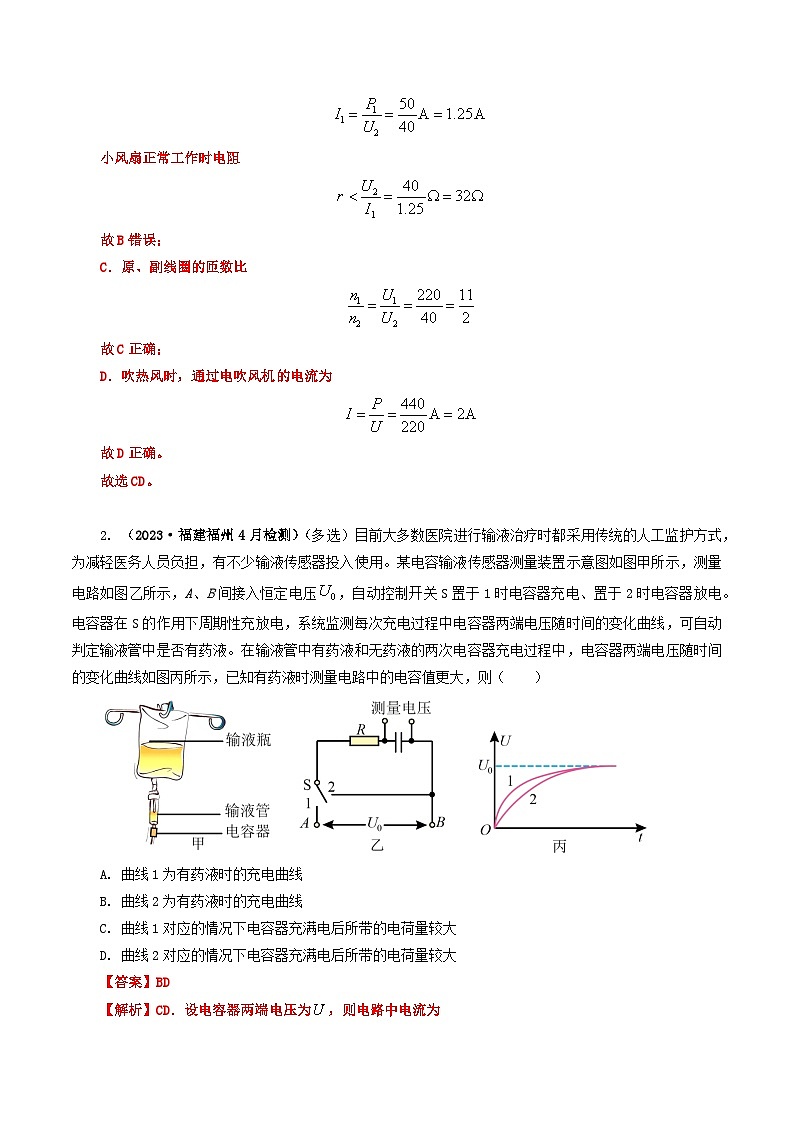

2. （2023·福建福州4月检测）（多选）目前大多数医院进行输液治疗时都采用传统的人工监护方式，为减轻医务人员负担，有不少输液传感器投入使用。某电容输液传感器测量装置示意图如图甲所示，测量电路如图乙所示，A、B间接入恒定电压，自动控制开关S置于1时电容器充电、置于2时电容器放电。电容器在S的作用下周期性充放电，系统监测每次充电过程中电容器两端电压随时间的变化曲线，可自动判定输液管中是否有药液。在输液管中有药液和无药液的两次电容器充电过程中，电容器两端电压随时间的变化曲线如图丙所示，已知有药液时测量电路中的电容值更大，则（    ）

A. 曲线1为有药液时的充电曲线

B. 曲线2为有药液时的充电曲线

C. 曲线1对应的情况下电容器充满电后所带的电荷量较大

D. 曲线2对应的情况下电容器充满电后所带的电荷量较大

3. （2023·江苏南京三模）某牧场设计了一款补水提示器，其工作原理如图所示，水量增加时滑片下移，电表均为理想电表。下列说法正确的是（　　）

A. 若选择电压表，水量增多时电压表示数变大

B. 若选择电流表，水量增多时电流表示数变小

C. 若选择电流表，与电压表相比，电路更节能

D. 若选择电压表，增加可提高灵敏度

4. （2023·广东高州一模）如图所示的电路，电源的电动势为E，内阻为r，阻值分别为4r、6r的电阻并联后再与阻值为1.6r的电阻串联，水平放置的电容器的两极板的间距为d，分别接在阻值1.6r两端，合上开关稳定后，电容器的带电量也为q。另一带电量也为q的小球从距上极板上方高为2d处自由释放，小球恰好能下落到下极板。（结果可用分式表示）

（1）求电容器的电容；

（2）判断小球带电性质；

（3）求小球的质量（重力加速度为g）。
