专题17 杠杆平衡分析及应用

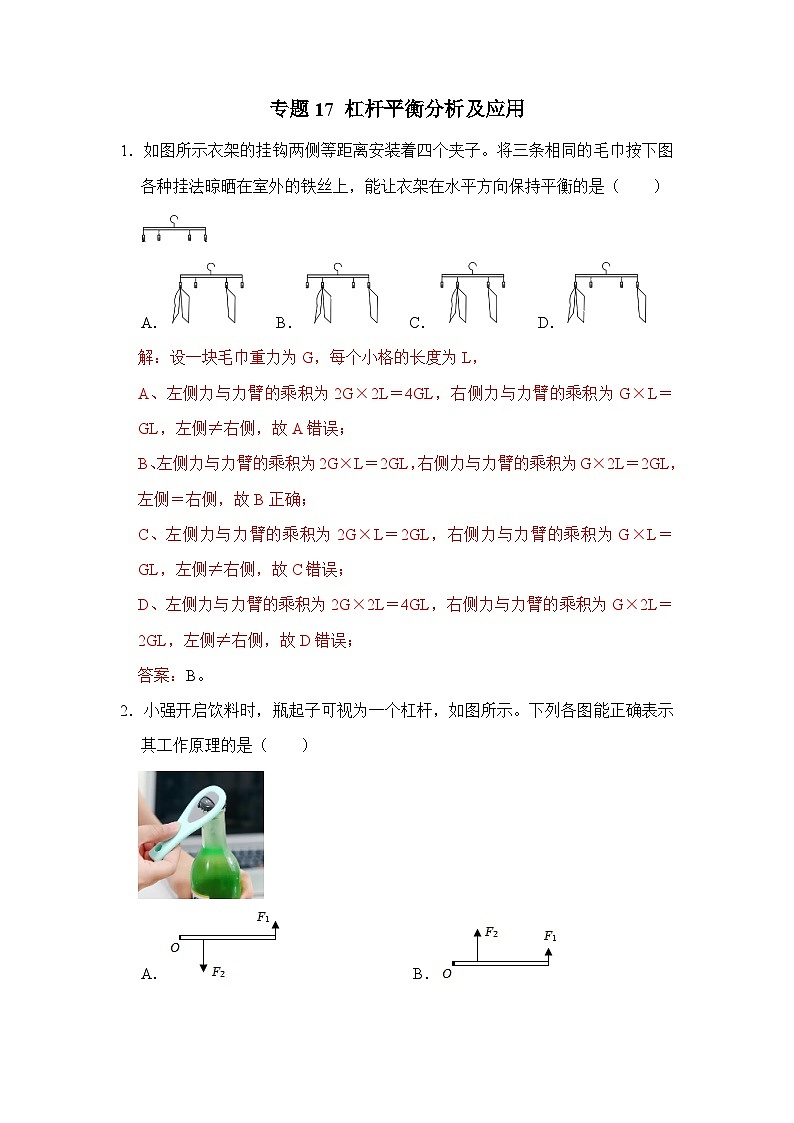

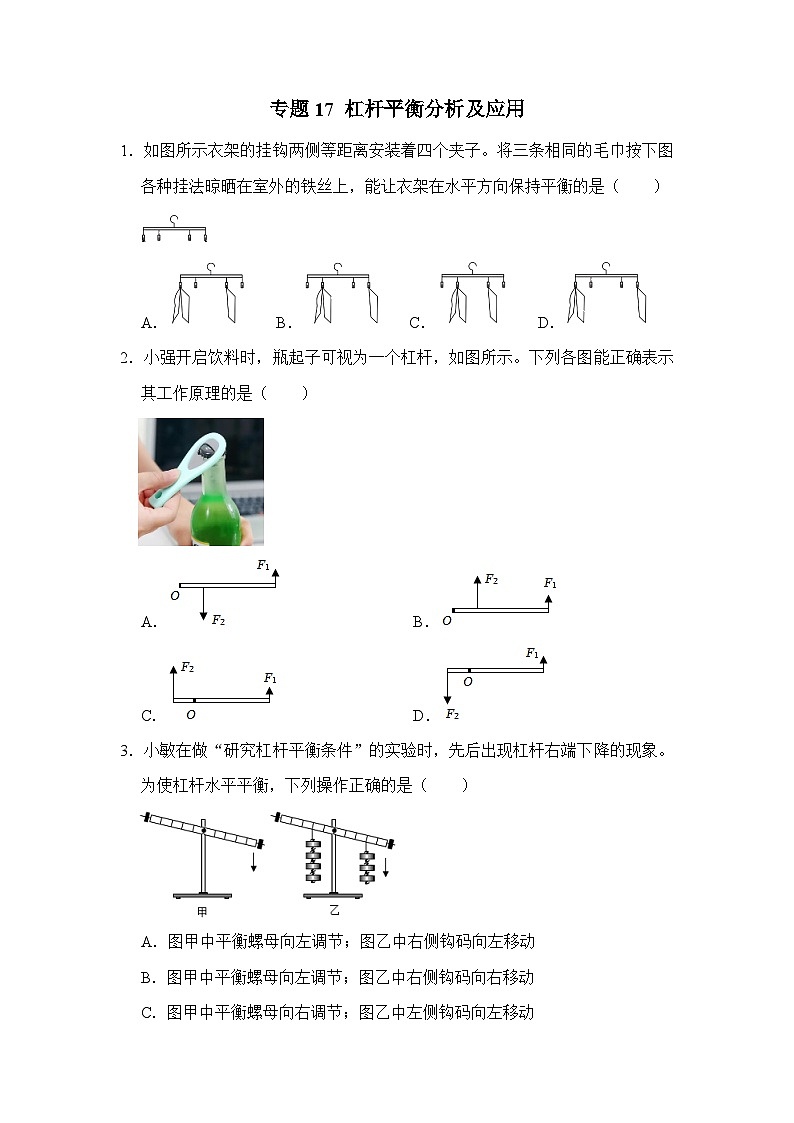

1．如图所示衣架的挂钩两侧等距离安装着四个夹子。将三条相同的毛巾按下图各种挂法晾晒在室外的铁丝上，能让衣架在水平方向保持平衡的是（　　）

A． B． C． D．
2．小强开启饮料时，瓶起子可视为一个杠杆，如图所示。下列各图能正确表示其工作原理的是（　　）

A． B．
C． D．

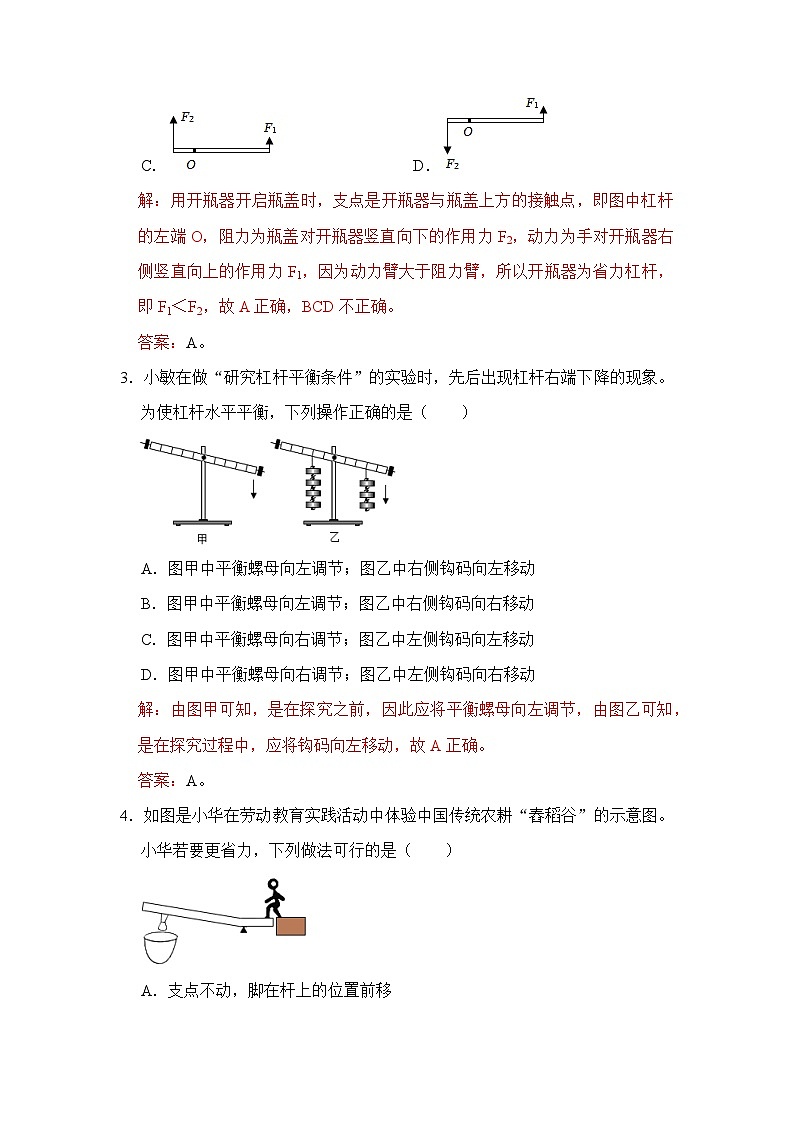

3．小敏在做“研究杠杆平衡条件”的实验时，先后出现杠杆右端下降的现象。为使杠杆水平平衡，下列操作正确的是（　　）

A．图甲中平衡螺母向左调节；图乙中右侧钩码向左移动
B．图甲中平衡螺母向左调节；图乙中右侧钩码向右移动
C．图甲中平衡螺母向右调节；图乙中左侧钩码向左移动
D．图甲中平衡螺母向右调节；图乙中左侧钩码向右移动

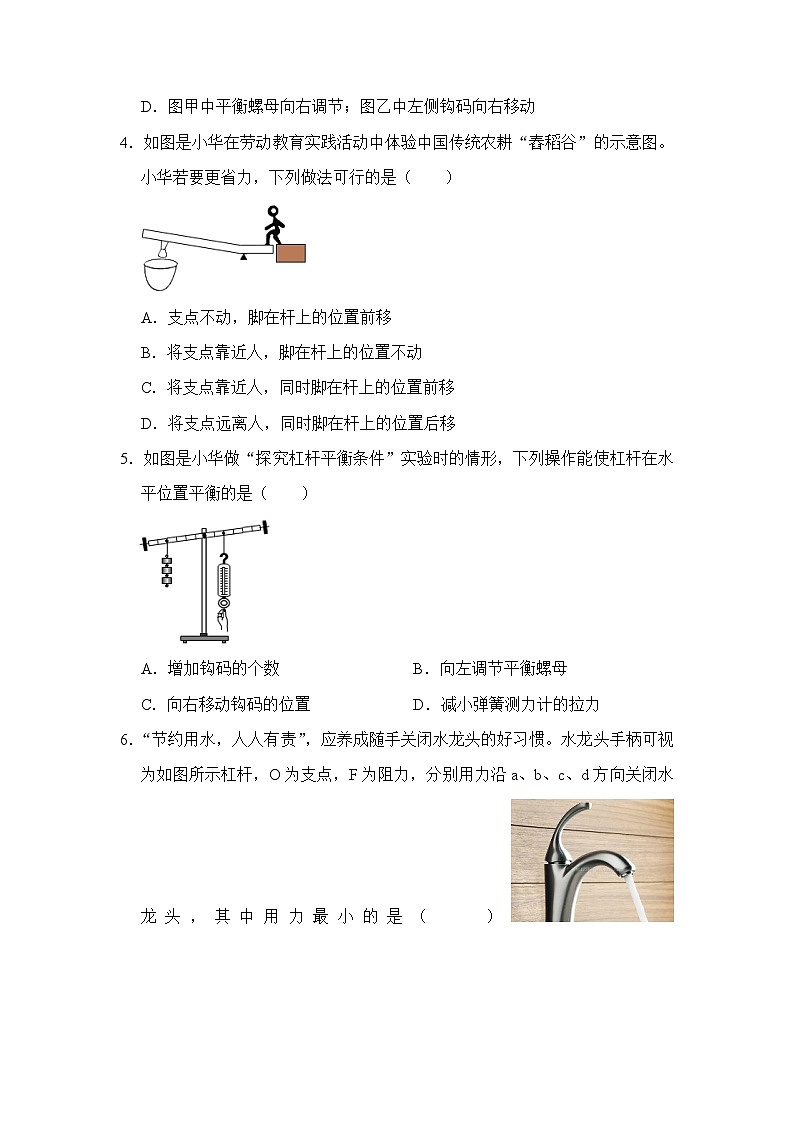

4．如图是小华在劳动教育实践活动中体验中国传统农耕“舂稻谷”的示意图。小华若要更省力，下列做法可行的是（　　）

A．支点不动，脚在杆上的位置前移
B．将支点靠近人，脚在杆上的位置不动
C．将支点靠近人，同时脚在杆上的位置前移
D．将支点远离人，同时脚在杆上的位置后移

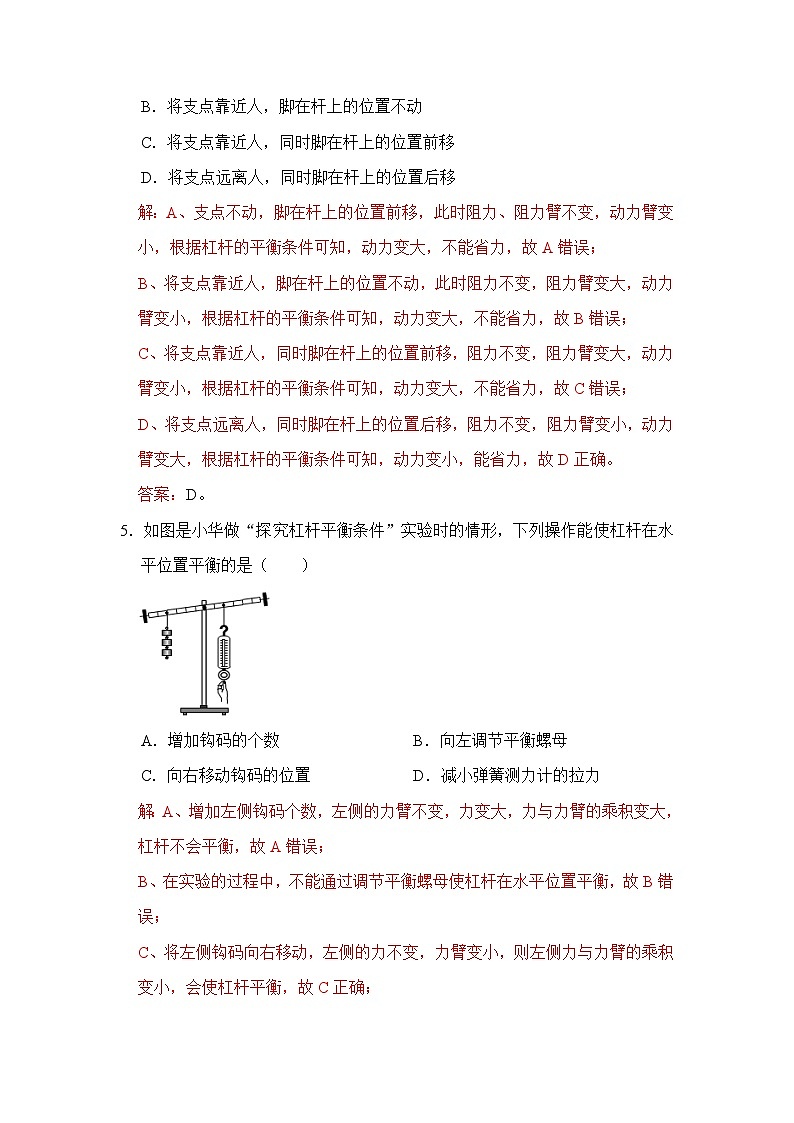

5．如图是小华做“探究杠杆平衡条件”实验时的情形，下列操作能使杠杆在水平位置平衡的是（　　）

A．增加钩码的个数 B．向左调节平衡螺母
C．向右移动钩码的位置 D．减小弹簧测力计的拉力
6．“节约用水，人人有责”，应养成随手关闭水龙头的好习惯。水龙头手柄可视为如图所示杠杆，O为支点，F为阻力，分别用力沿a、b、c、d方向关闭水龙头，其中用力最小的是（　　）
A．a B．b C．c D．d

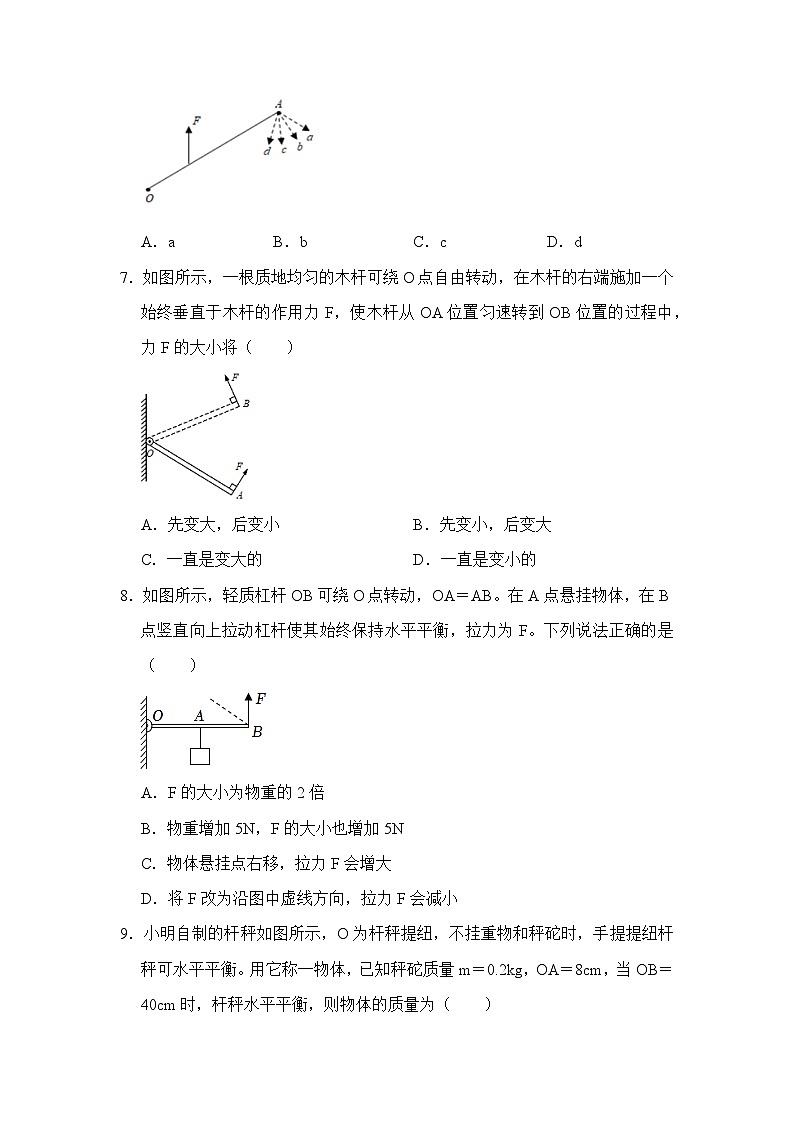

7．如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于木杆的作用力F，使木杆从OA位置匀速转到OB位置的过程中，力F的大小将（　　）

A．先变大，后变小 B．先变小，后变大
C．一直是变大的 D．一直是变小的
8．如图所示，轻质杠杆OB可绕O点转动，OA＝AB。在A点悬挂物体，在B点竖直向上拉动杠杆使其始终保持水平平衡，拉力为F。下列说法正确的是（　　）

A．F的大小为物重的2倍
B．物重增加5N，F的大小也增加5N
C．物体悬挂点右移，拉力F会增大
D．将F改为沿图中虚线方向，拉力F会减小
9．小明自制的杆秤如图所示，O为杆秤提纽，不挂重物和秤砣时，手提提纽杆秤可水平平衡。用它称一物体，已知秤砣质量m＝0.2kg，OA＝8cm，当OB＝40cm时，杆秤水平平衡，则物体的质量为（　　）

A．1.0kg B．0.8kg C．0.6kg D．0.4kg
10．如图所示，轻质木杆AC可以绕O点转动，AB：OB＝4：1，A端挂着重为300N的物体G，为了使木杆保持水平位置平衡，且物体G对水平地面的压力为100N，需要在B点施加竖直向下的力的大小为（　　）

A．400N B．600N C．800N D．1200N
11．如图所示，质量分布均匀的相同的两块砖平放在水平地面上，现分别用竖直向上的力F1和F2分别作用在ab和cd的中点，使它们缓慢的竖直起来，且砖不在地面上滑动，当砖的边ab、cd刚离开地面时F1　 　F2（选填“＞”、“＜”或“＝”），在ab边不断抬高的过程中，F1的大小将　 　（选填“增大”、“减小”或“不变”）。

12．如图，装满物品的拉杆式旅行箱总重60N，其重心在箱体的几何中心，图中AB与BC等长。现将平放在水平地面上的该旅行箱的C端抬离地面，至少用力 　 　N，拉杆越短，所需的力越 　 　。

13．如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F为 　 　N（支架重力不计）。为了安全，从力学的角度分析，室外机的位置应尽量
　 　（选填“靠近”或“远离”）墙壁。

14．如图所示，轻质细杆可绕竖直墙上的O点转动，末端挂一个重为150N的物体，拉力F沿水平方向，当θ＝45°时，拉力F＝　 　N。若保持拉力沿水平方向，让细杆顺时针缓慢旋转到图中虚线位置，则拉力将 　 　（选填“变大”或“变小”）。

15．如图，OA为长2m的轻杆，与固定在竖直墙面上的光滑转轴相连接。将一重为30N的物体用轻绳拴在OA的中点B处，用垂直于OA的力F拉住轻杆，静止在图示位置，则F＝　 　N。

16．图中AOB是可绕O点无摩擦转动的轻杆，A端挂重300N的物块，AO与OB长度之比为5：4．人始终沿竖直方向拉挂在B端的轻环。要使轻杆水平平衡，人应施加拉力为　 　N，人要不被拉起，则人重至少为　 　N．与水平平衡相比，当轻杆在图中虚线位置平衡时，人的拉力将　 　（选填“变大”、“变小”或“不变”）。

17．如图所示，轻质杠杆OB可绕固定轴O自由转动（AB＝2AO）。将棱长为10cm的正方体合金块，用轻绳挂在A点处，在B点施加竖直向上的力F1＝30N时，杠杆在水平位置平衡，此时合金块对水平地面的压强恰好为0，则合金块的质量是 　 　kg．若撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa，则力F2的大小是 　 　N。

18．如图甲所示，AB为轻质杠杆，AC为轻质硬棒且与力传感器相连，图乙是物体M从A点开始向右匀速运动过程中力传感器读数大小与时间的关系图像，则物体M的质量大小 　 　kg；已知OA的长度为30cm，OB足够长，AC能承受的最大弹力大小为15N，若要杆不断，物体从A点开始运动时间最长为 　 　s（g＝10N/kg）。

19．图甲是某实验小组探究“杠杆的平衡条件”的实验装置。

（1）挂钩码前，杠杆在图甲所示的位置静止，此时杠杆处于 　 　（选填“平衡”或“非平衡”）状态；要想使杠杆在水平位置平衡，接下来应将杠杆两端的螺母向 　 　（选填“左”或“右”）侧调节。
（2）图乙是一个平衡的杠杆，此时若推动右侧钩码的悬线（如图丙所示），就会发现杠杆
　 　（选填“左端下沉”、“仍然平衡”或“右端下沉”）。
（3）在探究过程中，需要进行多次实验的目的是 　 　。
（4）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丁所示的装置进行探究，在杠杆O点处挂上2个钩码，用弹簧测力计在A点处竖直向上拉，使杠杆在水平位置平衡，此时弹簧测力计示数为 　 　N。以弹簧测力计的拉力为动力F1，钩码处绳子拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1L1总是 　 　（选填“大于”、“等于”或“小于”）F2L2，其原因可能是 　 　。
（5）图丁中，弹簧测力计处在A点位置时，此杠杆属于 　 　（选填“省力”或“费力”）杠杆，请举出它在生活生产中的一个应用实例：　 　。
20．探究杠杆的平衡条件

（1）杠杆两端的螺母作用是　 　。
（2）小明用如图甲所示装置，进行实验并收集了下表中的数据，分析数据可知，杠杆的平衡条件是　 　。
（3）小明又用如图乙所示装置进行实验，请在图中画出拉力F的力臂，弹簧测力计的读数应是
　 　N．（一个钩码重0.5N）
（4）如图丙所示，小红实验时在一平衡杠杆的两端放上不同数量的相同硬币，杠杆仍在水平位置平衡。她用刻度尺测出L1和L2，则2L1　 　（选填“＞”“＜”或“＝”）3L2。
实验次数
动力/N
动力臂/m
阻力/N
阻力臂/m
1
0.5
0.2
1.0
0.1
2
1.0
0.15
1.5
0.1
3
3.0
0.1
2.0
0.15
【拓展】探究了杠杆的平衡条件后，小红对天平上游码的质量进行了计算，她用刻度尺测出L1和L2（如图丁所示），则游码的质量为　 　g。
