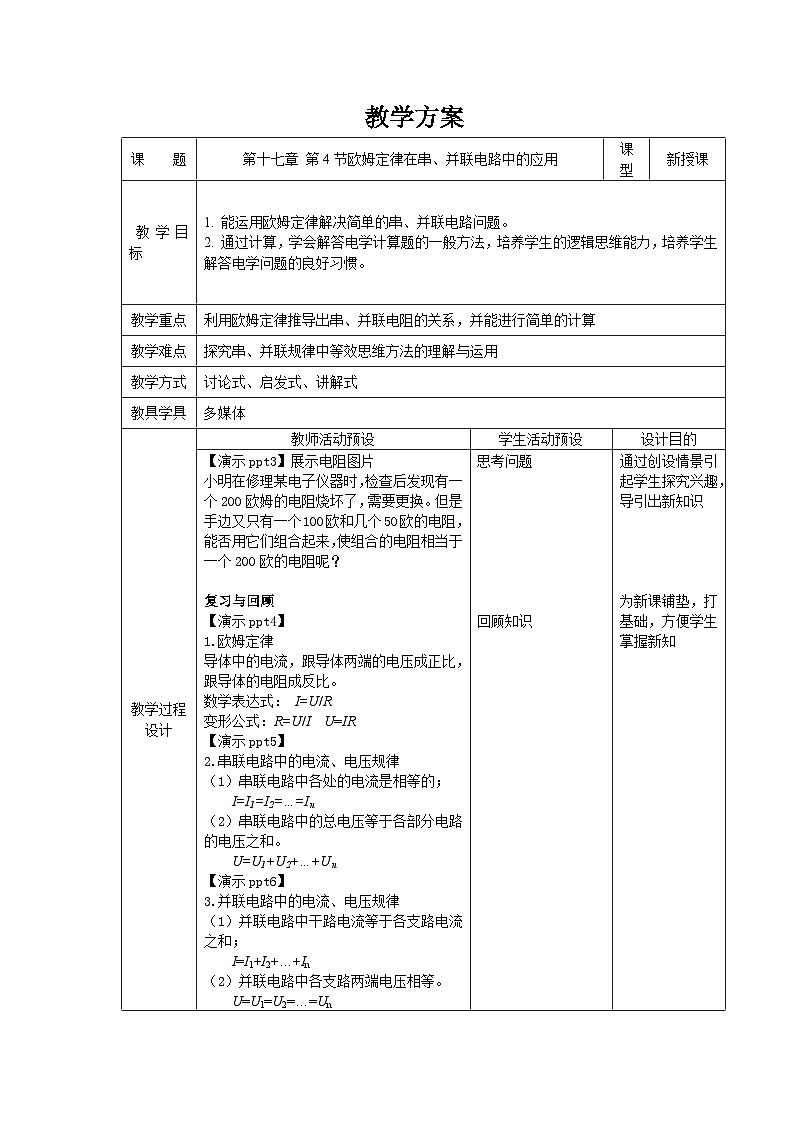

教学方案
课 题
第十七章 第4节欧姆定律在串、并联电路中的应用
课 型
新授课
教学目标
1. 能运用欧姆定律解决简单的串、并联电路问题。
2. 通过计算，学会解答电学计算题的一般方法，培养学生的逻辑思维能力，培养学生解答电学问题的良好习惯。
教学重点
利用欧姆定律推导出串、并联电阻的关系，并能进行简单的计算
教学难点
探究串、并联规律中等效思维方法的理解与运用
教学方式
讨论式、启发式、讲解式
教具学具
多媒体
教学过程
设计
教师活动预设
学生活动预设
设计目的
【演示ppt3】展示电阻图片
小明在修理某电子仪器时，检查后发现有一个200欧姆的电阻烧坏了，需要更换。但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？

复习与回顾
【演示ppt4】
1.欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式： I=U/R
变形公式：R=U/I U=IR
【演示ppt5】
2.串联电路中的电流、电压规律
（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
（2）串联电路中的总电压等于各部分电路的电压之和。
U=U1+U2+…+Un
【演示ppt6】
3.并联电路中的电流、电压规律
（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
（2）并联电路中各支路两端电压相等。
U=U1=U2=…=Un
思考问题







回顾知识
通过创设情景引起学生探究兴趣，导引出新知识




为新课铺垫，打基础，方便学生掌握新知

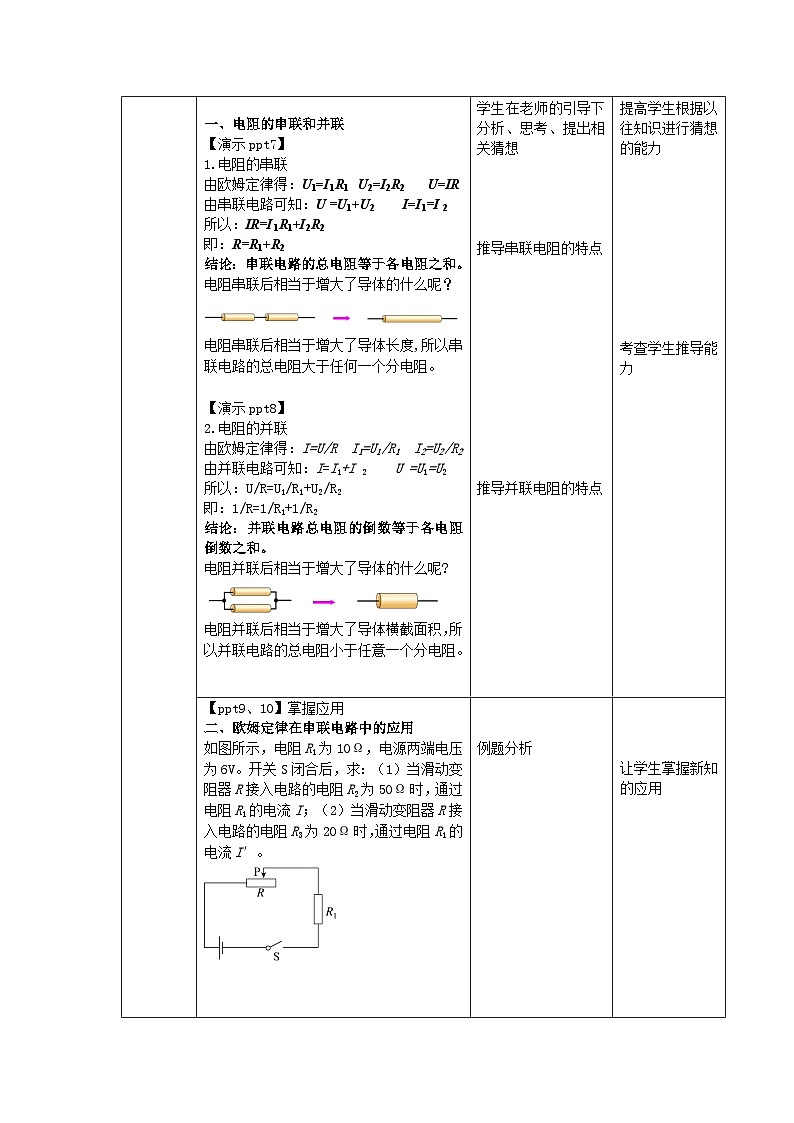

一、电阻的串联和并联
【演示ppt7】
1.电阻的串联
由欧姆定律得：U1=I1R1 U2=I2R2 U=IR
由串联电路可知：U =U1+U2 I=I1=I 2
所以：IR=I1R1+I2R2
即：R=R1+R2
结论：串联电路的总电阻等于各电阻之和。
电阻串联后相当于增大了导体的什么呢？

电阻串联后相当于增大了导体长度,所以串联电路的总电阻大于任何一个分电阻。

【演示ppt8】
2.电阻的并联
由欧姆定律得：I=U/R I1=U1/R1 I2=U2/R2
由并联电路可知：I=I1+I 2 U =U1=U2
所以：U/R=U1/R1+U2/R2
即：1/R=1/R1+1/R2
结论：并联电路总电阻的倒数等于各电阻倒数之和。
电阻并联后相当于增大了导体的什么呢?

电阻并联后相当于增大了导体横截面积，所以并联电路的总电阻小于任意一个分电阻。

学生在老师的引导下分析、思考、提出相关猜想




推导串联电阻的特点











推导并联电阻的特点










提高学生根据以往知识进行猜想的能力









考查学生推导能力
【ppt9、10】掌握应用
二、欧姆定律在串联电路中的应用
如图所示，电阻R1为10Ω，电源两端电压为6V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流I；（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I′。


【ppt11】归纳与小结：
1.串联电路中通过某个电阻的电流或串联电路的电流，等于电源两端电压除以各分电阻之和。
2.当串联电路中的一个电阻改变时，电路中的电流及另一个电阻两端的电压都会随之改变。
串联等流分压成正比：U1/U2=R1/R2
板书：板书：一、欧姆定律在串联电路中的应用1.串联电阻的探究和特点。
2.欧姆定律在串联电路中的应用计算。

三、欧姆定律在并联电路中的应用
【演示ppt12、13、14】
如图所示，电阻R1为10Ω，电源两端电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I1和电路的总电流I；
（2）当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′ 。



【ppt15】归纳与小结：
当并联电路中的一个支路的电阻改变时，这个支路的电流会变化，干路电流也会变化，但另一个支路的电流和电压不变。
并联等压分流成反比：I1/I2=R2/R1
板书：
二、欧姆定律在并联电路中的应用。
1.并联电阻的探究和特点。
2.欧姆定律在并联电路中的应用计算。

【ppt16、17】随堂检测
1、两个导体串联时的总电阻为R串、并联时的总电阻为R并，
则R串、R并的关系是（　A　）
A．R串一定大于R并 B．R串可能小于R
C．R串可能等于R并 D．缺乏条件无法判断
解析：两电阻串联时总电阻大于任何一个分电阻，并联后的总电阻小于任意一个分电阻。
2、如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=1：:1．电阻之比R1：R2=3：:2．

解析：根据并联电路电压规律可知U1：U2=1：:1，由欧姆定律可得R1：R2=3：:2。
【ppt18】知识拓展。
现有两个电阻R1＝40 Ω、R2＝60 Ω，若把这两个电阻并联后接入电路中（电源电压不变），如图所示，通过R1的电流I1＝0.9 A，求：
（1）电源电压；
（2）干路中的电流
【ppt19】进行小结。
【ppt20】布置作业。


例题分析























在教师的指导下进行总结出结论






例题分析



。






















在教师的指导下进行总结出结论




思考并解答








思考并解答




让学生掌握新知的应用






















培养学生分析、总结的能力






让学生掌握新知的应用


























培养学生分析、总结的能力



检验所学




















拓展提高
板书设计
第4节 欧姆定律在串、并联电路中的应用
一、欧姆定律在串联电路中的应用。
1.串联电阻的探究和特点。
2.欧姆定律在串联电路中的应用计算。
二、欧姆定律在并联电路中的应用。
1.并联电阻的探究和特点。
2.欧姆定律在并联电路中的应用计算。
