人教版物理九年级 第十九章 生活用电 第2节 庭电路中电流过大的原因 精品教案

这是一份人教版物理九年级 第十九章 生活用电 第2节 庭电路中电流过大的原因 精品教案，共4页。

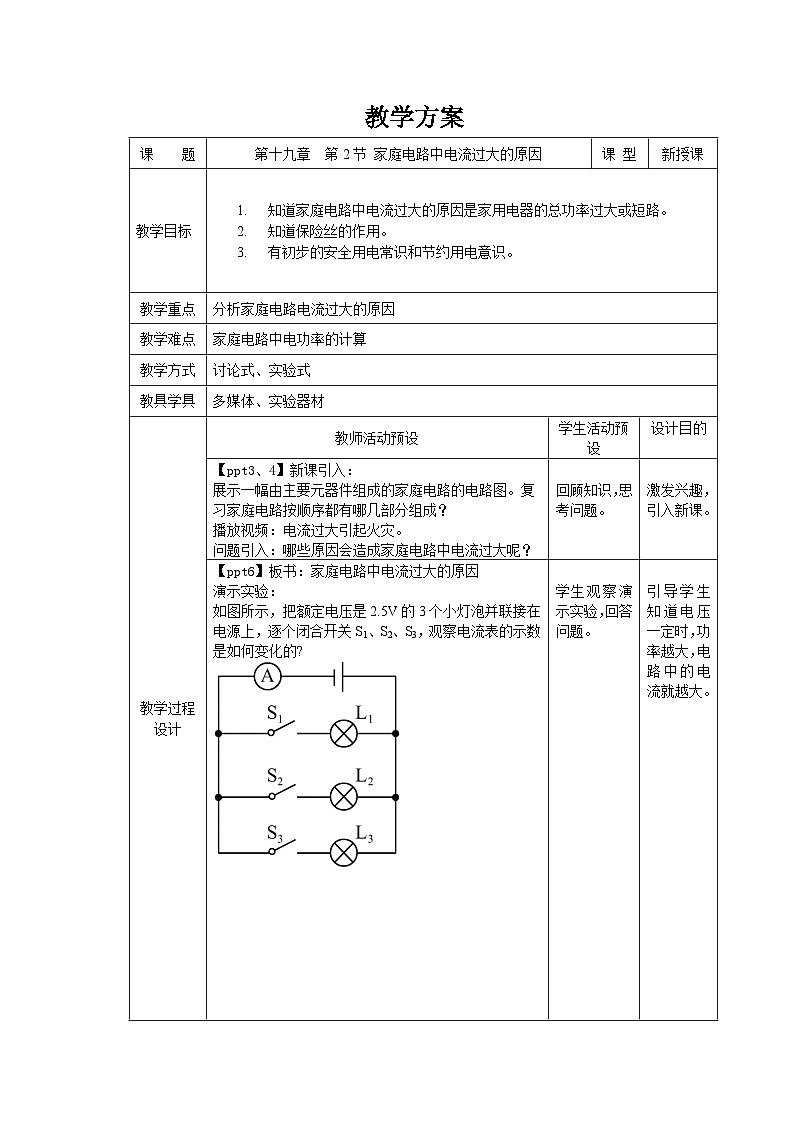

教学方案
课 题
第十九章 第2节 家庭电路中电流过大的原因
课 型
新授课
教学目标
1. 知道家庭电路中电流过大的原因是家用电器的总功率过大或短路。
2. 知道保险丝的作用。
3. 有初步的安全用电常识和节约用电意识。
教学重点
分析家庭电路电流过大的原因
教学难点
家庭电路中电功率的计算
教学方式
讨论式、实验式
教具学具
多媒体、实验器材
教学过程
设计
教师活动预设
学生活动预设
设计目的
【ppt3、4】新课引入：
展示一幅由主要元器件组成的家庭电路的电路图。复习家庭电路按顺序都有哪几部分组成？
播放视频：电流过大引起火灾。
问题引入：哪些原因会造成家庭电路中电流过大呢？

回顾知识，思考问题。

激发兴趣，引入新课。
【ppt6】板书：家庭电路中电流过大的原因
演示实验：

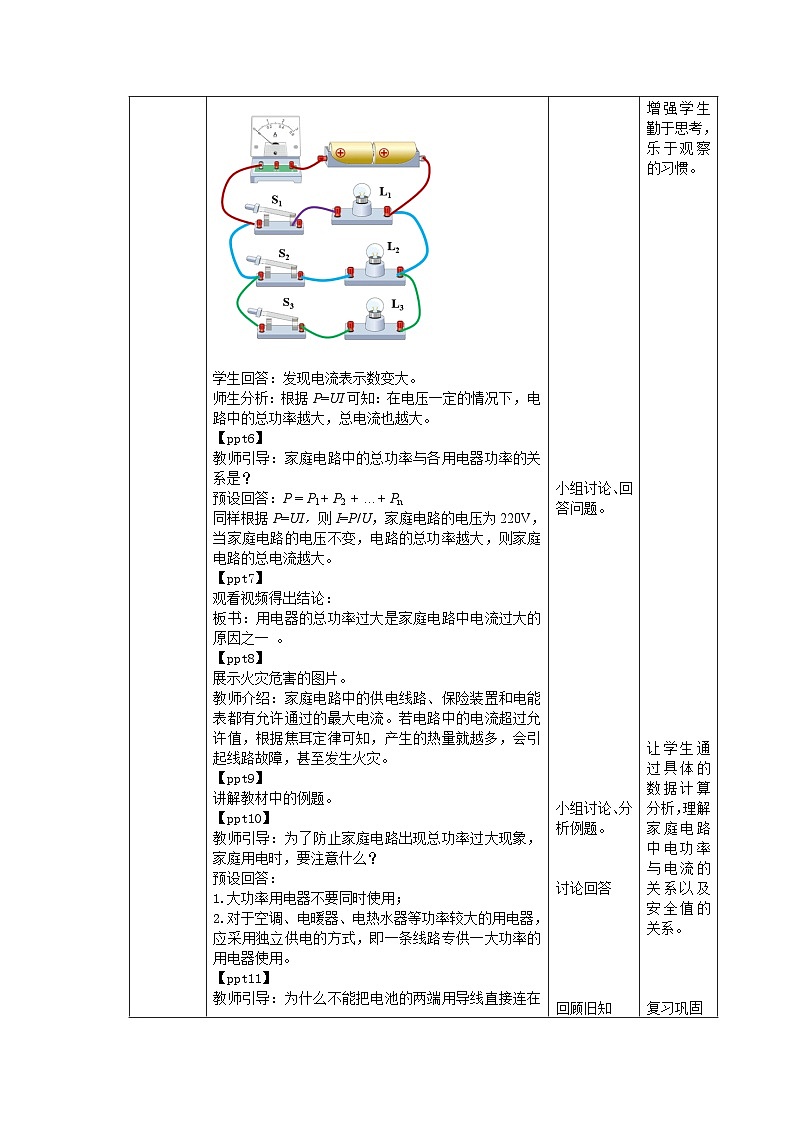

如图所示，把额定电压是2.5V的3个小灯泡并联接在电源上，逐个闭合开关S1、S2、S3，观察电流表的示数是如何变化的?


学生回答：发现电流表示数变大。
师生分析：根据P=UI可知：在电压一定的情况下，电路中的总功率越大，总电流也越大。
【ppt6】
教师引导：家庭电路中的总功率与各用电器功率的关系是？
预设回答：P = P1+ P2 + …+ Pn
同样根据P=UI，则I=P/U，家庭电路的电压为220V，当家庭电路的电压不变，电路的总功率越大，则家庭电路的总电流越大。
【ppt7】
观看视频得出结论：
板书：用电器的总功率过大是家庭电路中电流过大的原因之一 。
【ppt8】
展示火灾危害的图片。
教师介绍：家庭电路中的供电线路、保险装置和电能表都有允许通过的最大电流。若电路中的电流超过允许值，根据焦耳定律可知，产生的热量就越多，会引起线路故障，甚至发生火灾。
【ppt9】
讲解教材中的例题。
【ppt10】
教师引导：为了防止家庭电路出现总功率过大现象，家庭用电时，要注意什么？
预设回答：
1.大功率用电器不要同时使用；
2.对于空调、电暖器、电热水器等功率较大的用电器，应采用独立供电的方式，即一条线路专供一大功率的用电器使用。
【ppt11】
教师引导：为什么不能把电池的两端用导线直接连在一起？
板书：短路对家庭电路的危害。
【ppt12】
观看视频得出结论：
板书：发生短路是家庭电路中电流过大的另一个原因。
【ppt13、14】
教师引导：家庭用电时，在哪些情形下可能发生短路现象？
预设回答：展示各种图片分析
改装电路时不小心，时火线和零线直接连接；电线绝缘皮被刮破或烤焦；电线和用电器使用年限过长；电线和用电器使用年限过长；线路老化。
教师引导归纳总结：
短路发生的原因：
① 改装电路时不小心将火线和零线直接连通。
② 线路老化，绝缘层破坏而造成短路。
③ 电器进水造成短路。
【ppt15】
教师引导短路的危害：
由于导线的电阻很小，当家庭电路中发生短路时，电流过大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾，造成人员伤亡，财产损失。
【ppt16】
教师引导：小明家的保险丝断了，聪明的小明马上换了一根，可是刚换上保险丝又断了，于是小明干脆换上了一根铜丝，请问小明这样做行吗?
预设回答：不行。
教师强调：不能用铜丝或者铁丝代替
教师引导：保险丝为什么可以起保险作用？
应该选择什么样的材料当保险丝?
【ppt17】观看视频：
板书：保险丝的作用
总结：电流过大时，自动熔断，保护电路。
【ppt18】
板书：保险丝的材料
保险丝是用铅锑合金这类电阻比较大、熔点比较低的合金制作的。
教师：保险丝选用电阻率大的产生的热量较多，熔点较低易于熔断。
教师引导：如何选择合适的保险丝？
【ppt19】
教师讲解：保险丝的规格是用额定电流表示的。
展示不同规格的保险丝。
板书：选择保险丝时：使保险丝的额定电流等于或稍大于最大工作电流。
例如：家中所有用电器开通时的总电流为4.8A，则我们选择额定电流为5A的保险丝.
强调：过粗（额定电流过大）的保险丝不能起到保护作用。
【ppt20】
教师介绍：
家庭电路中常见保险丝的安装：保险丝安装在闸刀开关里面。
插入式保险盒，插入式保险盒安装在闸刀开关后面。
新建楼房的供电线路已经不再使用保险丝，而是用起保险作用的空气开关代替。
板书：
空气开关的作用：当电路中的电流过大时，空气开关自动断开，切断电路。
【ppt21、22、23】随堂练习
【ppt24】知识拓展。
漏电保护器简介
【ppt25】进行小结。
【ppt26】布置作业。

学生观察演示实验，回答问题。






































小组讨论、回答问题。














小组讨论、分析例题。


讨论回答





回顾旧知

观察、思考




讨论回答












观看动图




思考、回答







学生观看视频回答



听讲、记录


学生小组讨论回答


听讲



学生小组讨论回答




听讲




思考并解答





引导学生知道电压一定时，功率越大，电路中的电流就越大。
















增强学生勤于思考，乐于观察的习惯。




























让学生通过具体的数据计算分析，理解家庭电路中电功率与电流的关系以及安全值的关系。



复习巩固







知道可能出现短路的的情况，预防短路。








认知短路的危害。




明确保险丝不能用铜丝或者铁丝代替。














知道如何选择不同规格的保险丝





了解时代的变迁、科技进步，保险装置的变化。

检验所学
拓展提高
板书设计
第2节 家庭电路中电流过大的原因
一、 家庭电路中电流过大的原因：用电器的总功率过大和短路。
二、 保险丝：
1. 作用：电流达到其额定电流时，会自动熔断，切断电路。
2. 材料：保险丝是用铅锑合金这类电阻比较大、熔点比较低的合金制作的。
3. 选择：使保险丝的额定电流等于或稍大于最大工作电流。
4. 禁止用铜丝、铁丝等代替保险丝。
三、 空气开关：当电路中的电流过大时，自动切断电路
